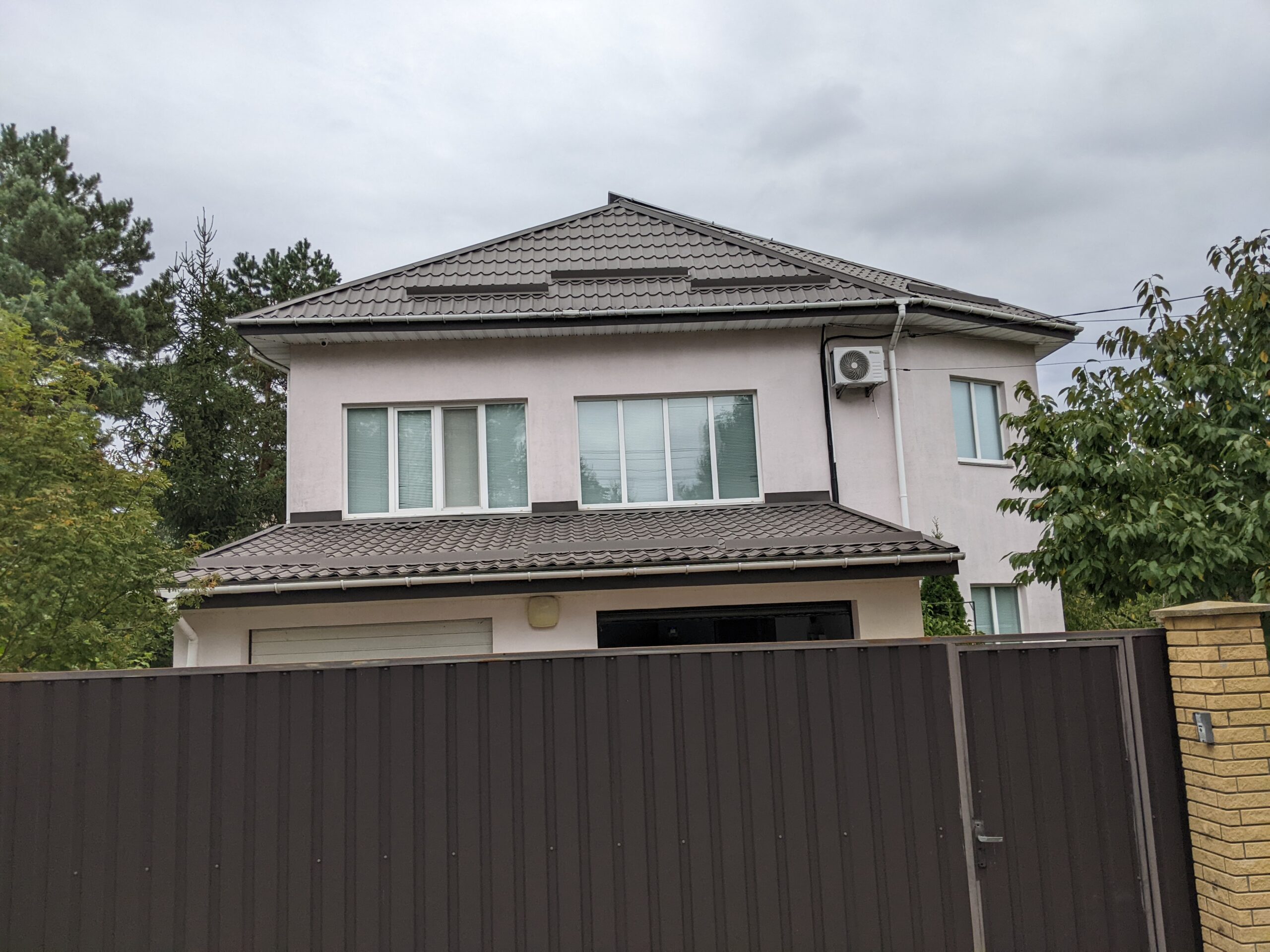

У будинку площею 110 м² було виконано монтаж теплового насосу Raymer RAY-10DS2-EVI, який замінив попереднє джерело тепла — газовий котел Immergas. Раніше система опалювалася виключно газом, проте власник зважив усі ризики: нестабільність постачання, постійне зростання тарифів, а також залежність від одного енергоносія. Саме тому було прийнято стратегічне рішення перейти на сучасне, енергоефективне та екологічне рішення — тепловий насос.
Модель Raymer RAY-10DS2-EVI обрана не випадково. Це обладнання чудово підходить для будинків середньої площі, працює стабільно навіть за низьких температур завдяки технології EVI (Enhanced Vapor Injection) та здатне забезпечити комфортне тепло при значно нижчих витратах на енергію у порівнянні з газовим опаленням.
Монтаж системи включав установку зовнішнього блоку на відкритій ділянці біля будинку, підключення гідромодуля у котельні та інтеграцію з існуючою системою опалення. Для підвищення ефективності роботи було встановлено буферну ємність і підключено інверторний циркуляційний насос, що дозволяє гнучко регулювати подачу тепла у систему.
Завдяки новому рішенню власник отримав не лише енергоефективне джерело тепла, а й довгострокову економію. Тепловий насос споживає у 3–4 рази менше енергії на виробництво тієї ж кількості тепла, ніж електрокотел, і значно вигідніший за газовий котел у плані витрат.

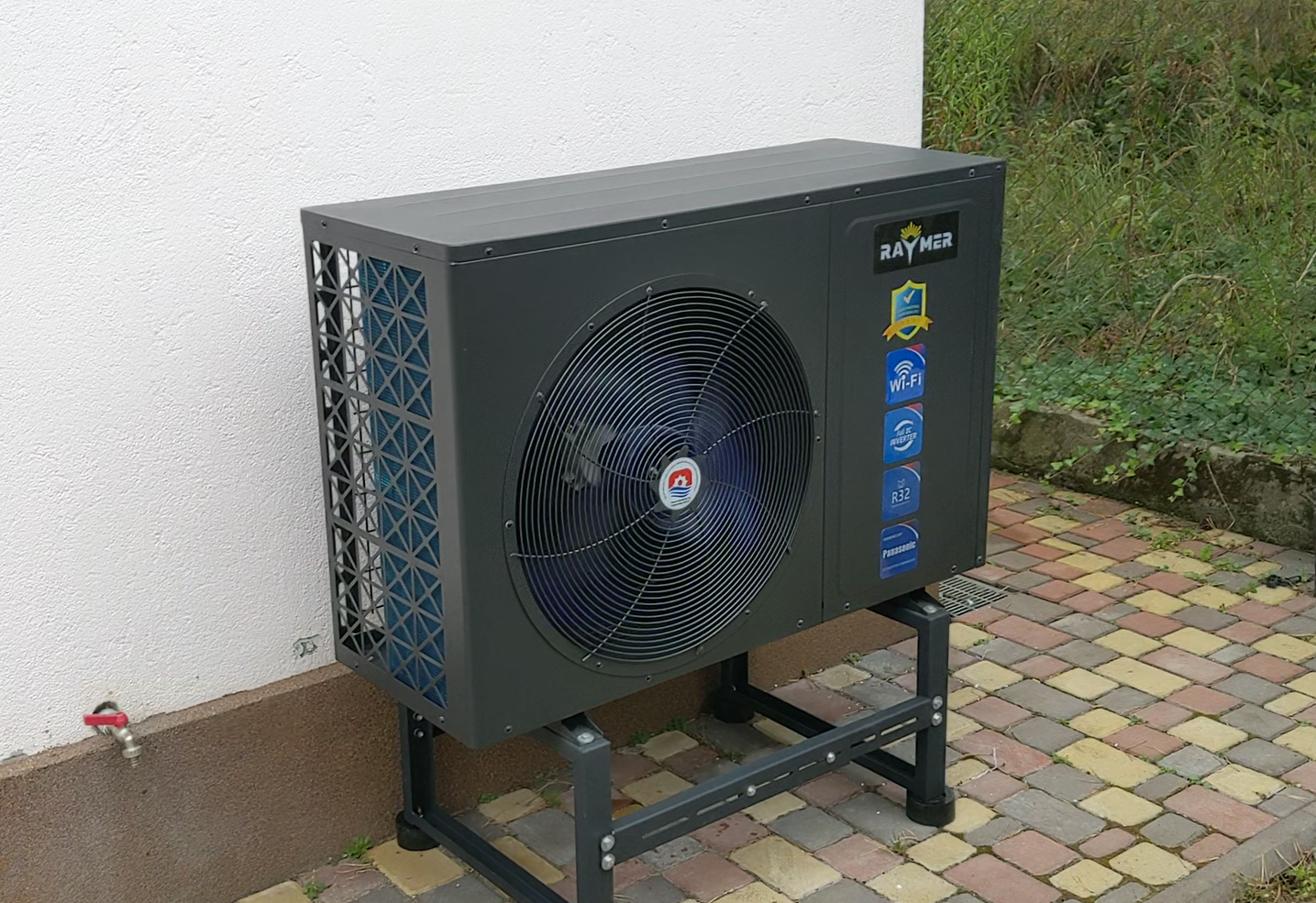

1. Монтаж зовнішнього блоку теплового насосу
Зовнішній блок теплового насосу Raymer RAY-10DS2-EVI було змонтовано на відкритому просторі біля будинку, що забезпечує йому вільний доступ до повітря та правильний теплообмін. Для стабільної роботи блок встановили на міцну металеву підставку, яка піднята над рівнем землі. Такий монтаж дозволяє уникнути потрапляння снігу чи дощової води на корпус та сприяє ефективному відведенню конденсату.
Щоб мінімізувати шум і вібрації під час роботи, блок встановлено на антивібраційні опори. Вони захищають конструкцію будинку від передавання коливань і водночас подовжують ресурс роботи компресора та вентилятора.
Також було виконано підключення електронної частини теплового насосу: зовнішній блок інтегровано з внутрішнім через комунікаційні кабелі для передачі даних та синхронізації роботи. Завдяки цьому система функціонує як єдиний комплекс, забезпечуючи стабільну та ефективну роботу в автоматичному режимі.
У результаті зовнішній блок встановлено надійно, захищено та з урахуванням усіх технічних нюансів, що гарантує його безперебійну експлуатацію впродовж багатьох років.

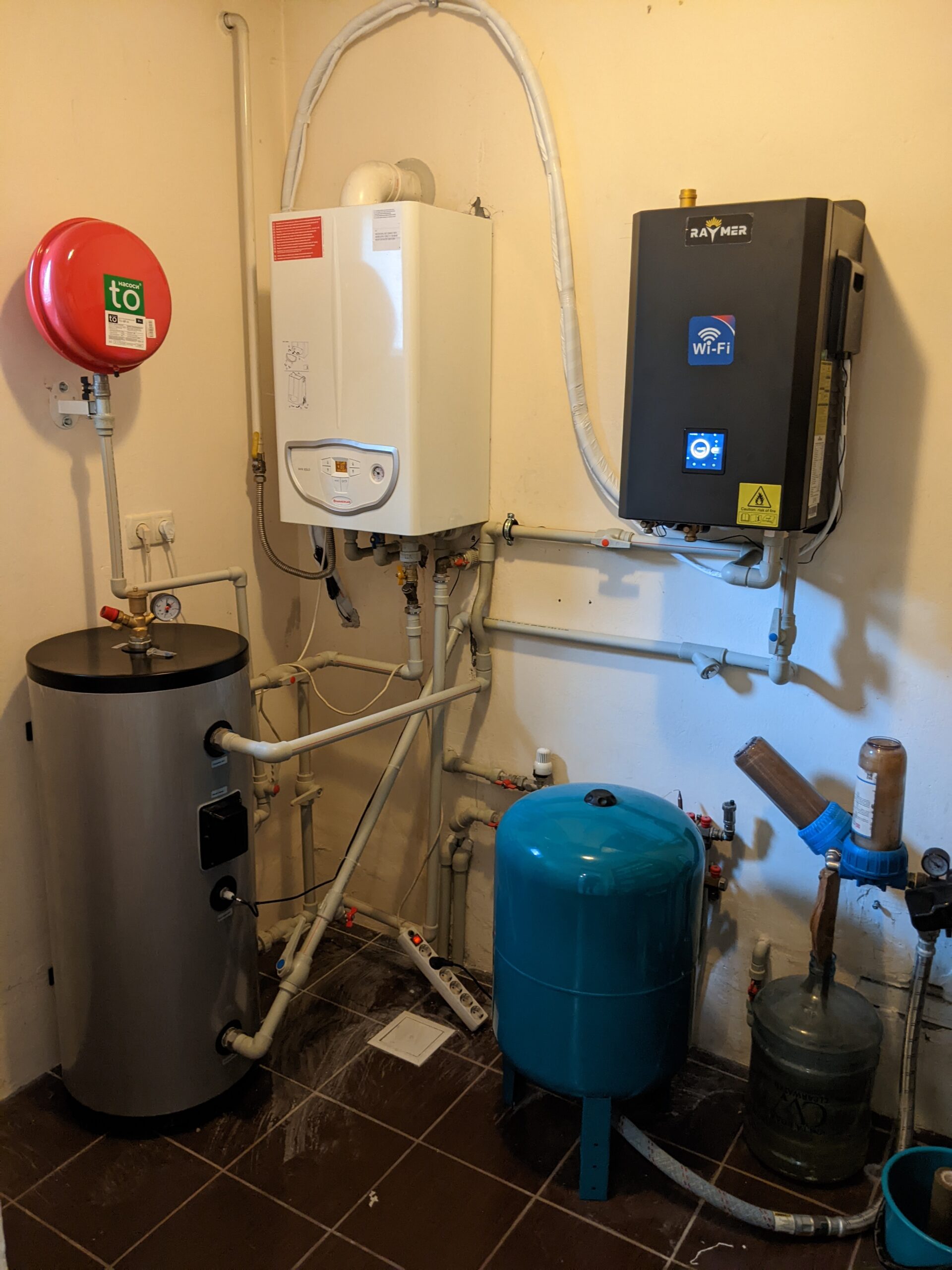

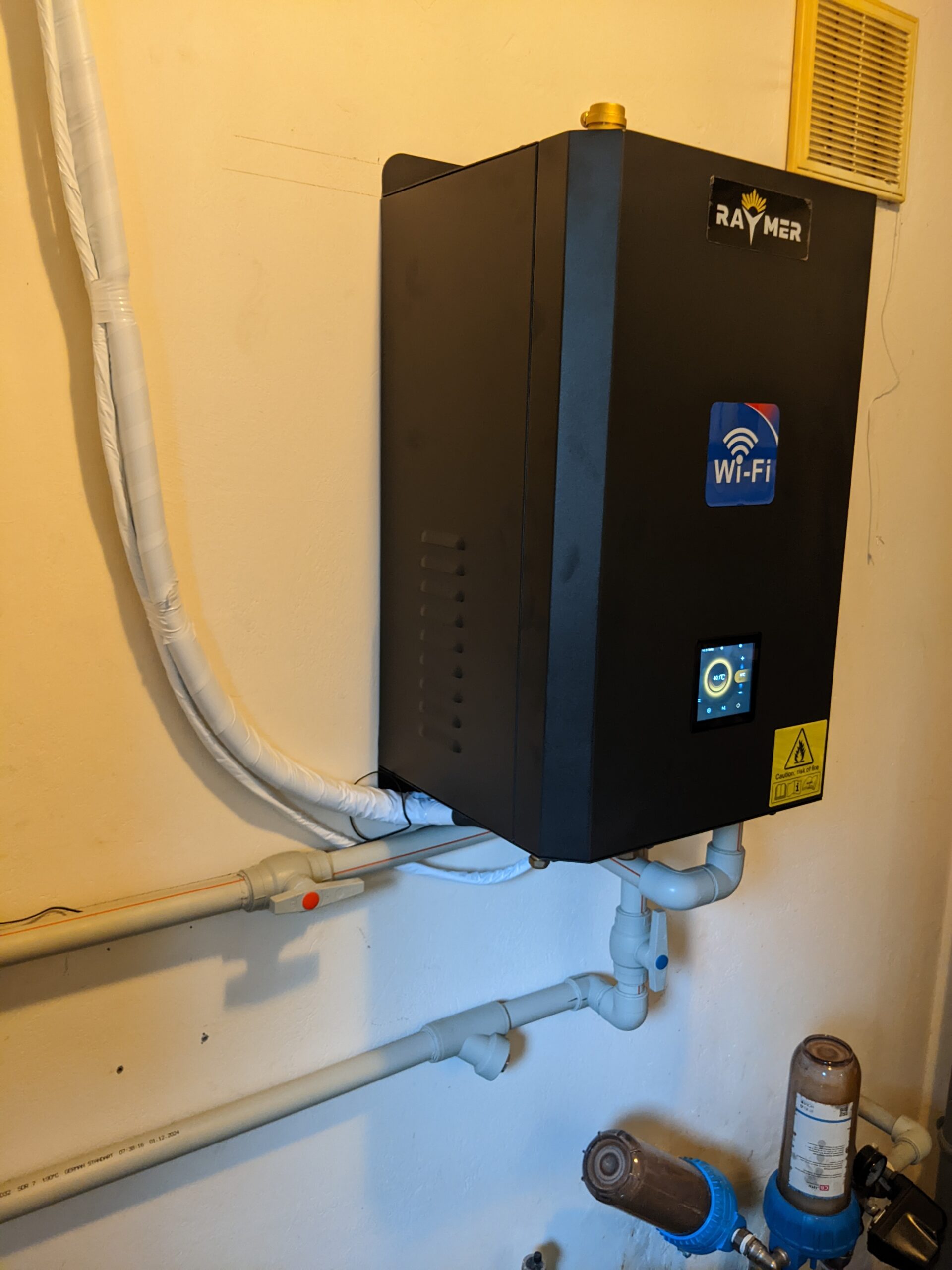

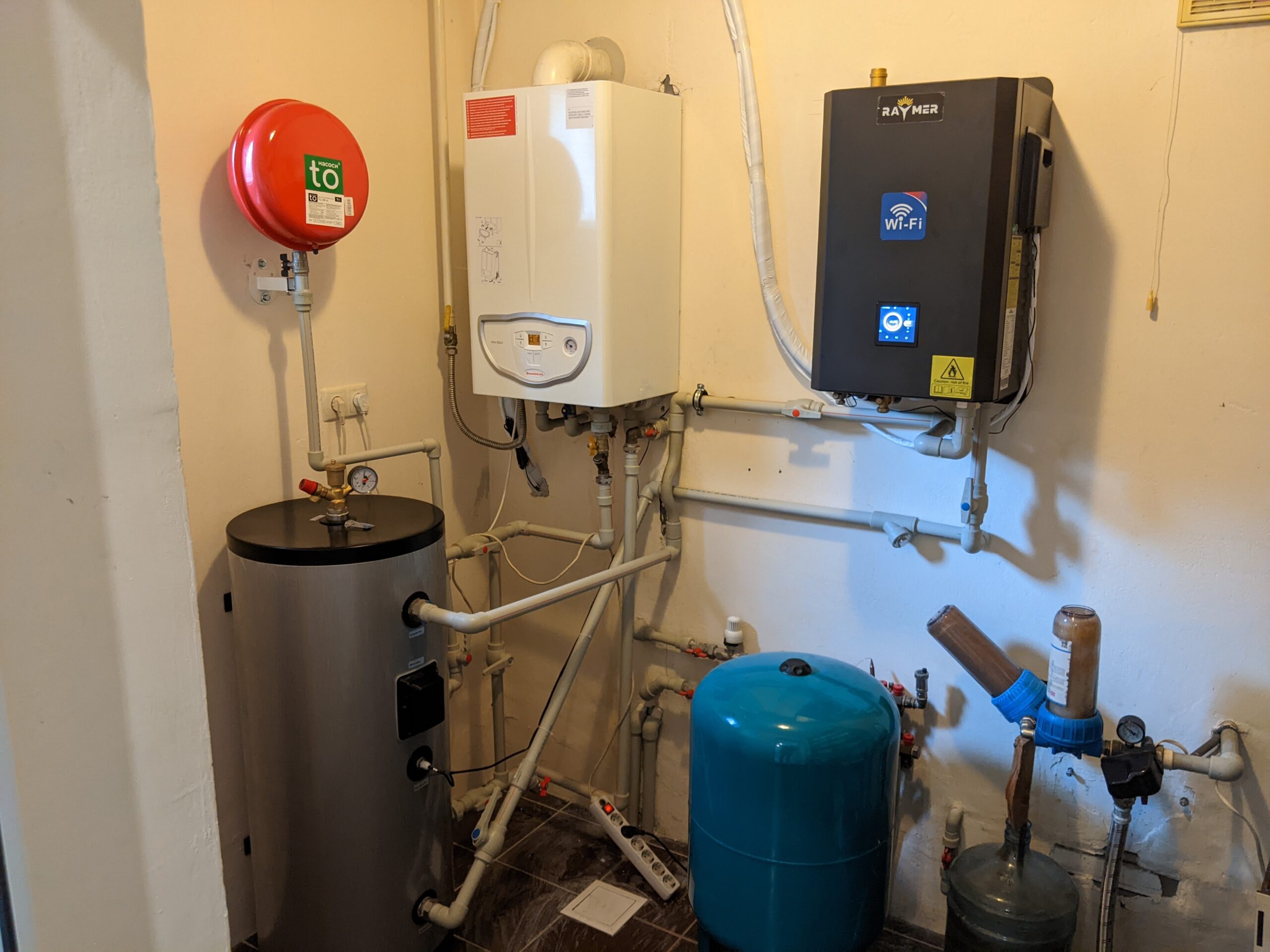

2. Монтаж внутрішнього блоку теплового насосу
Гідромодуль теплового насосу Raymer RAY-10DS2-EVI було змонтовано у котельні, безпосередньо біля вже наявного газового котла. Такий підхід дозволив компактно розмістити обладнання та залишити можливість використовувати газове опалення як резервне джерело тепла у разі потреби.
До гідромодуля була підведена фреонова магістраль довжиною 5 метрів. Це оптимальна відстань для даної моделі, яка не потребувала додаткової заправки фреону, що значно спростило процес монтажу та зробило його більш економічним.
Важливим елементом системи стала буферна ємність на 100 літрів, яку також під’єднали до гідромодуля. Вона виконує функцію накопичувача тепла, забезпечуючи плавну роботу теплового насосу та рівномірний розподіл тепла по контурах. Цього об’єму цілком достатньо для підтримки стабільної температури у системі опалення будинку площею 110 м².
Система побудована так, що тепла підлога на першому поверсі отримує низькотемпературне тепло з буферної ємності, що створює комфортний мікроклімат без різких перепадів. На другому поверсі підключені радіатори, які отримують необхідну кількість тепла завдяки акумульованій енергії в буфері.

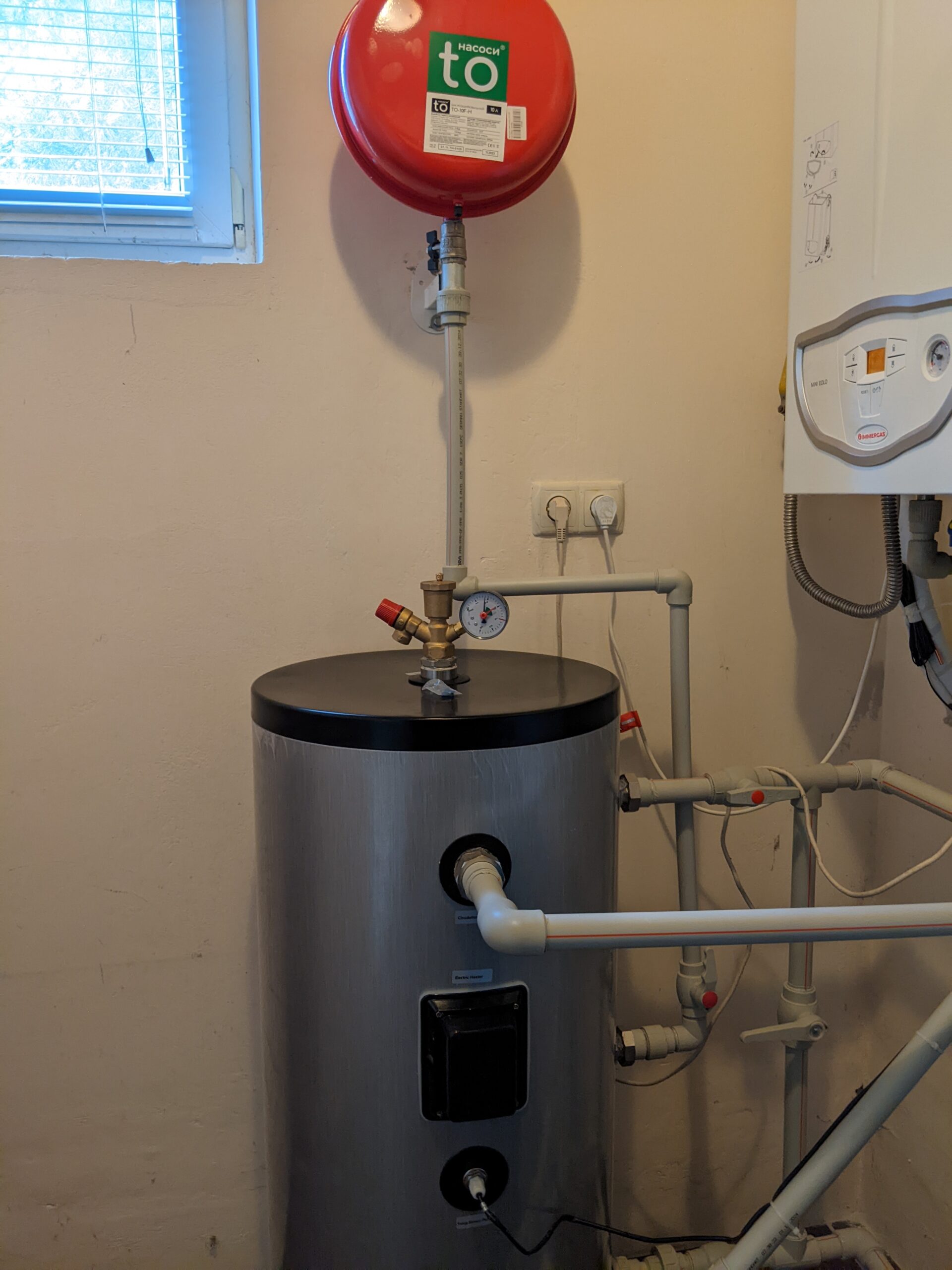

3. Буферна ємність Raymer IMP 100L
У системі опалення було змонтовано буферну ємність Raymer IMP 100L, яка стала ключовим елементом для стабільної та ефективної роботи теплового насосу. Бака об’ємом 100 літрів достатньо для акумуляції тепла, що дозволяє згладжувати пікові навантаження та забезпечувати рівномірну подачу енергії до споживачів – системи теплої підлоги та радіаторів.
На бак було встановлено групу безпеки, яка включає запобіжний клапан, автоматичний відвідник повітря та манометр. Це рішення гарантує безпечну експлуатацію системи, захищає її від надлишкового тиску та запобігає утворенню повітряних пробок. Додатково змонтовано розширювальний бак об’ємом 12 літрів, який компенсує теплове розширення води в системі та підтримує стабільний тиск.
Особливу увагу було приділено зручності експлуатації та сервісного обслуговування. На контурі встановлено запірні крани, які у разі потреби дозволяють швидко відключити тепловий насос для профілактики чи ремонту. При цьому завдяки продуманій схемі трубопроводу утворюється ізольований цикл на основі газового котла, що дозволяє системі працювати у резервному режимі без перерв у подачі тепла до будинку.

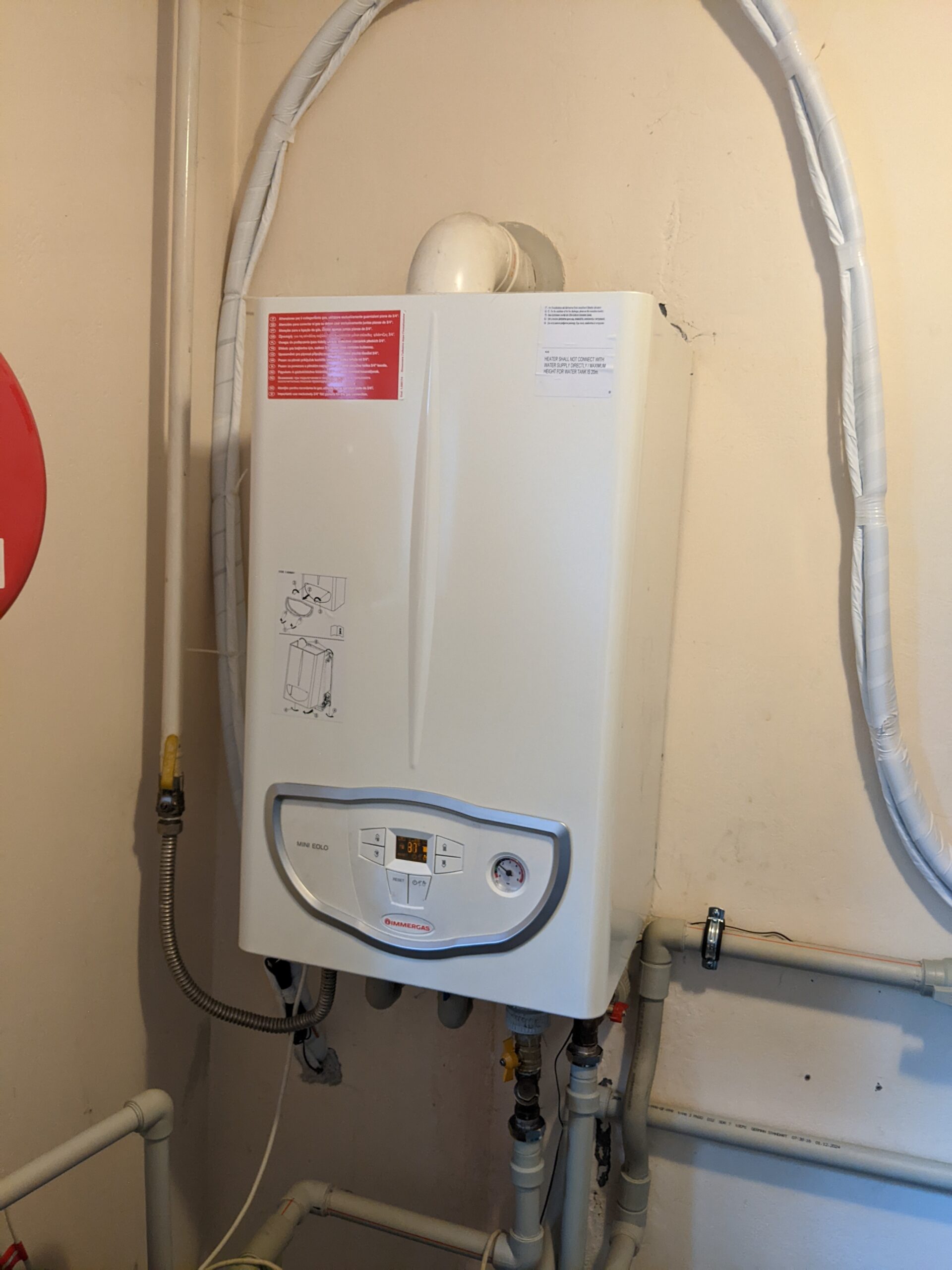

4. Інтеграція з газовим котлом
У даній системі газовий котел залишили не лише як резервне джерело тепла, а й як елемент, що допомагає забезпечувати безперебійну циркуляцію теплоносія. Це рішення робить систему більш гнучкою та надійною в експлуатації.
Важливу роль відіграє вбудований датчик температури води в газовому котлі. Його робота налаштована таким чином, що фактична температура в системі контролюється із заниженням приблизно на 2 °C у порівнянні з показниками внутрішнього блоку теплового насосу. Такий підхід дозволяє синхронізувати роботу двох джерел тепла без конфліктів і дублювання.
У випадку, якщо температура в системі опускається нижче заданого значення на котлі, газовий агрегат автоматично запускається і бере на себе функцію підтримання тепла. Завдяки цьому мешканці завжди отримують стабільну температуру в приміщенні, навіть якщо тепловий насос тимчасово відключений для сервісу чи працює на зниженій потужності в умовах пікового навантаження.
Таким чином, газовий котел виконує одразу дві ключові функції:
-
резервне джерело тепла у разі недостатньої роботи теплового насосу або екстремальних морозів;
-
допоміжний циркуляційний елемент, що забезпечує безперервність руху теплоносія та стабільну роботу всієї системи.
Що отримує власник встановивши таку систему опалення?
Така система, де тепловий насос Raymer працює разом із газовим котлом як резервним джерелом тепла, відкриває для власника будинку цілий спектр переваг, які поєднують у собі сучасні технології, економічність та впевненість у майбутньому.
Перш за все, власник отримує стабільність і незалежність від одного виду палива. У сьогоднішніх умовах, коли вартість газу постійно змінюється, а його постачання може бути нестабільним, мати альтернативне джерело тепла — це справжня гарантія спокою. Основне навантаження бере на себе тепловий насос, що працює на електроенергії, яка може частково покриватися від сонячної електростанції або за нічними тарифами, що робить систему максимально економічною. Але у випадках, коли потужності насосу недостатньо (наприклад, у сильні морози), газовий котел автоматично підключається і забезпечує безперервний комфорт у будинку.
Другою важливою перевагою є економія на опаленні. Тепловий насос споживає в кілька разів менше електроенергії, ніж виробляє теплової енергії. Тобто за ті самі гроші власник отримує значно більше тепла, ніж у випадку з прямим електронагрівом або навіть газовим котлом. А завдяки автоматичному перемиканню між джерелами тепла, система працює завжди в оптимальному режимі: максимально економно там, де це можливо, і максимально надійно там, де це потрібно.
Не менш важливим є аспект зручності та автоматизації. Власнику не потрібно контролювати роботу системи вручну чи хвилюватися про температуру в будинку. Усе відбувається автоматично: датчики зчитують параметри теплоносія, і система самостійно вирішує, яке джерело тепла зараз має працювати. Це означає відсутність зайвого клопоту та впевненість, що в домі завжди буде тепло, незалежно від зовнішніх факторів.
Ще одна суттєва перевага — надійність і довговічність обладнання. Газовий котел у такій системі не працює постійно, а лише в моменти, коли це дійсно потрібно. Це значно знижує його зношуваність, продовжує термін служби та зменшує витрати на обслуговування. Водночас тепловий насос працює у сприятливих для нього умовах, маючи підтримку у критичні моменти.
Окрім економіки та надійності, система дарує ще й відчуття енергонезалежності та безпеки. У випадку перебоїв із газопостачанням, власник не залишиться без тепла, адже тепловий насос повністю здатен забезпечувати будинок. І навпаки — у разі пікових навантажень на електромережу чи екстремальних морозів, завжди є резерв у вигляді котла.
Для власника це означає:
- мінімальні витрати на опалення у звичайних умовах;
- повна гарантія тепла і комфорту у будь-яку пору року;
- тривала служба обладнання завдяки оптимізованому навантаженню;
- максимальний комфорт без зайвих зусиль.
Фактично, це інвестиція у комфорт, безпеку та енергоефективність, яка вже з перших сезонів починає виправдовувати себе економією на опаленні, а в довгостроковій перспективі дарує справжню незалежність від коливань цін та ресурсних обмежень.
