Ціль проекту:
Власник новозбудованого будинку площею 100 м² одразу шукав економічне та ефективне рішення для опалення, адже витрати на електрокотел чи газовий котел були надто високими. Враховуючи виключно систему теплої підлоги та відсутність додаткових джерел тепла, вибір зупинився на тепловому насосі повітря-вода Raymer RAY-10DS2-EVI потужністю 10 кВт. Він забезпечує стабільне та економне опалення навіть при низьких температурах, а встановлене реле допомагає оптимізувати роботу системи. Через певний час планується додавання сонячних панелей, що ще більше знизить витрати на електроенергію.
Чому вибір припав саме тепловий насос Raymer RAY-10DS2-EVI?
Вибір теплового насосу Raymer RAY-10DS2-EVI був зумовлений кількома ключовими факторами:
Енергоефективність та економія
Тепловий насос споживає значно менше електроенергії порівняно з електрокотлом, забезпечуючи при цьому стабільне опалення. COP (коефіцієнт перетворення енергії) у цієї моделі високий, що дозволяє отримувати більше тепла при менших витратах електроенергії. Для даної моделі теплоефективність дорівнює 4,9 кВт, що означає на 1 кВт споживання електроенергії насос здатен виробляти майже 5 кВт тепла.
Сумісність із системою теплої підлоги
Будинок повністю обладнаний водяною теплою підлогою, що ідеально поєднується з низькотемпературною системою опалення, яку забезпечує Raymer RAY-10DS2-EVI. Це дозволяє досягати максимальної ефективності при мінімальних витратах.
Стабільна робота при низьких температурах
Завдяки технології EVI (інжекція пари холодоагенту), цей тепловий насос ефективно працює навіть при -30°C, що критично важливо для кліматичних умов України.
Готовність до інтеграції з альтернативними джерелами енергії
Власник будинку планує встановлення сонячних панелей, а тепловий насос може працювати в комплексі з ВДЕ (відновлюваними джерелами енергії), що дозволить ще більше знизити витрати на опалення.
Довговічність та мінімальне обслуговування
Raymer RAY-10DS2-EVI є необслуговуваним обладнанням, що не потребує частого втручання. Завдяки якісним компонентам і герметичній конструкції він має тривалий термін служби.
Таким чином, цей тепловий насос став оптимальним вибором для автономного, економічного та ефективного опалення будинку.
Етапи проведених робіт

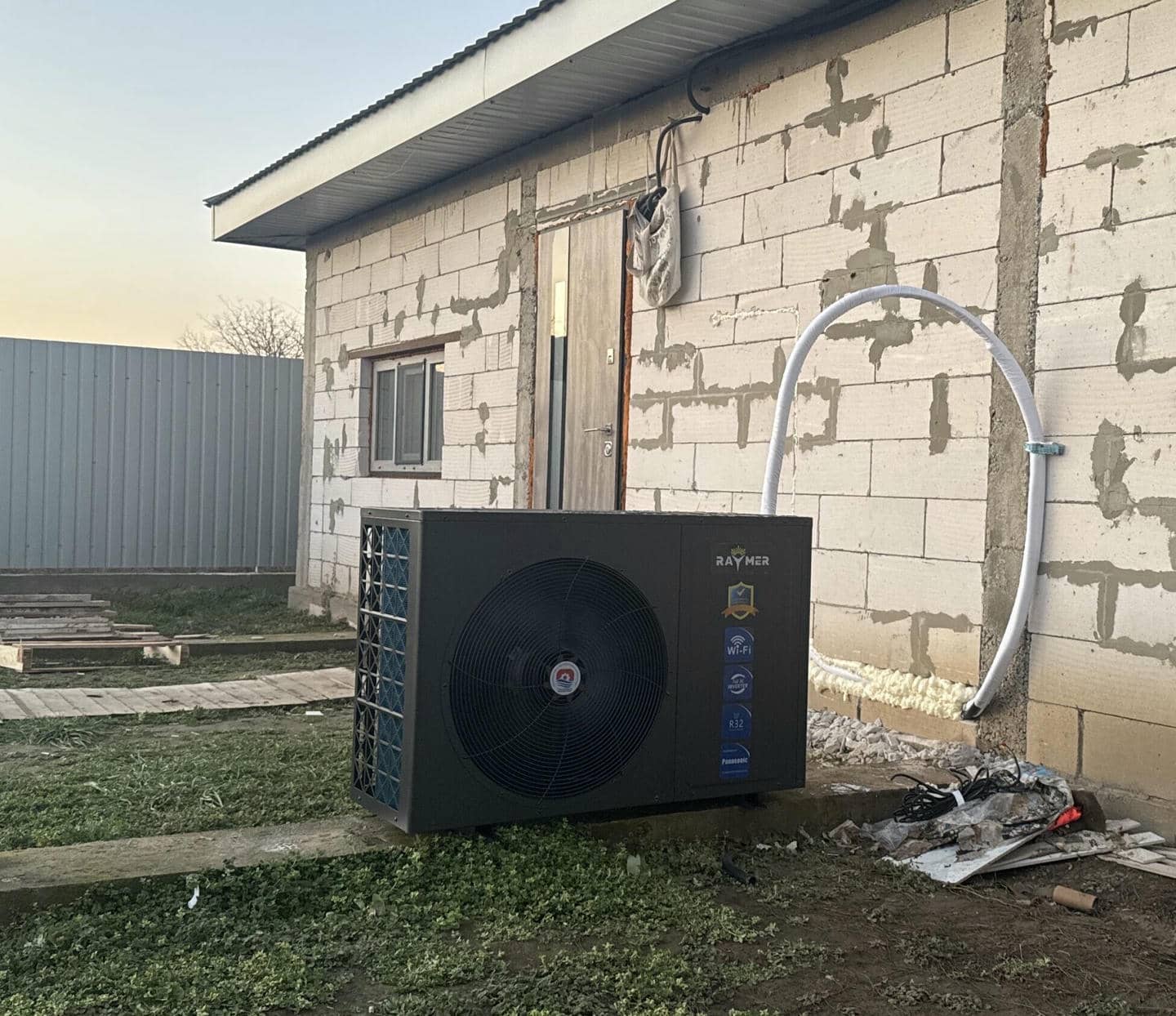

1. Монтаж зовнішнього блоку

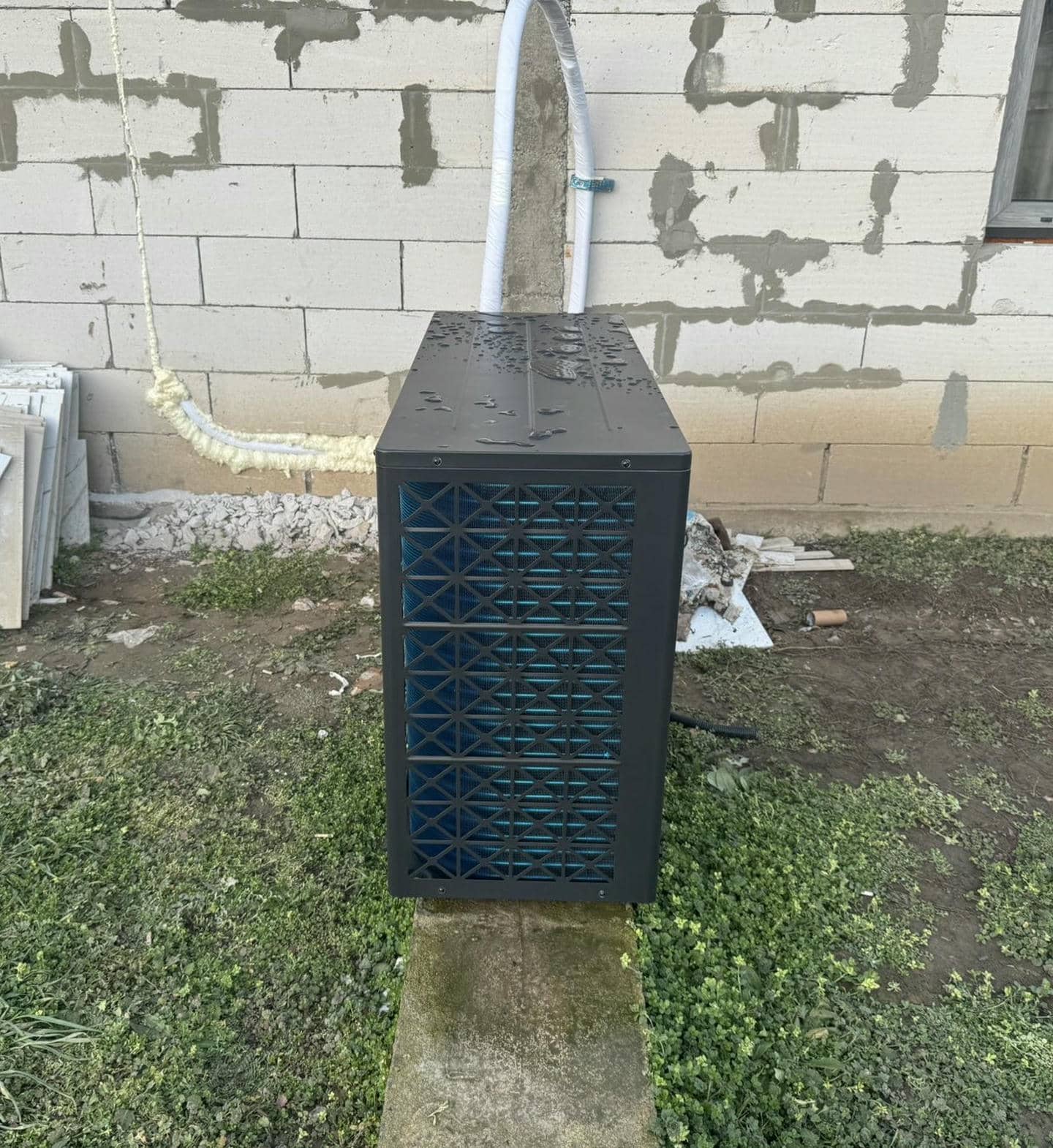

Зовнішній блок теплового насосу було тимчасово встановлено на цементному подіумі, щоб не було перешкоджання фасадним роботам. Пізніше блок буде встановлено на спеціальну підставку та розміщений біля фасадної стіни будинку.
Блок розміщено на відкритому повітрі для забезпечення ефективного теплообміну з навколишнім середовищем. Встановлення на відкритому повітрі дозволяє тепловому насосу Raymer RAY-10DS2-EVI максимально ефективно використовувати енергію зовнішнього повітря для опалення будинку. Вільний доступ повітря забезпечує стабільний потік повітря та запобігає утворенню льоду на теплообміннику.
В даному випадку не передбачено зовнішній захист блоку, так як корпус теплового насоса розрахований на зовнішню експлуатацію та виготовлений з міцних матеріалів та покриття, що не підлягає корозії.

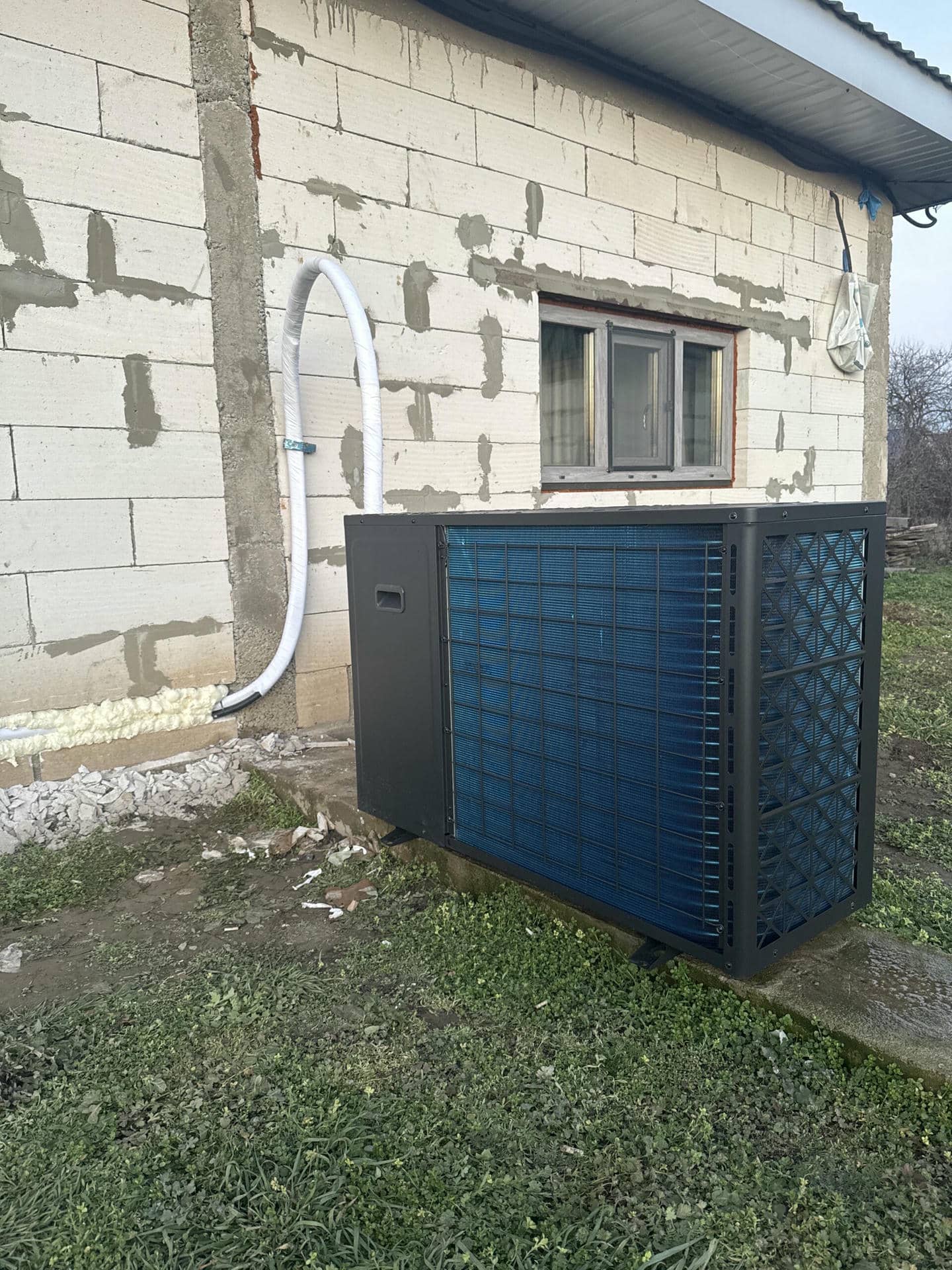

Фреонова магістраль змонтована з усіма правилами виробника: мінімально дозволена довжина для мінімізації тепловтрат, каучукова ізоляція від пошкоджень та сильних обмерзань.
2. Встановлення внутрішнього блоку.

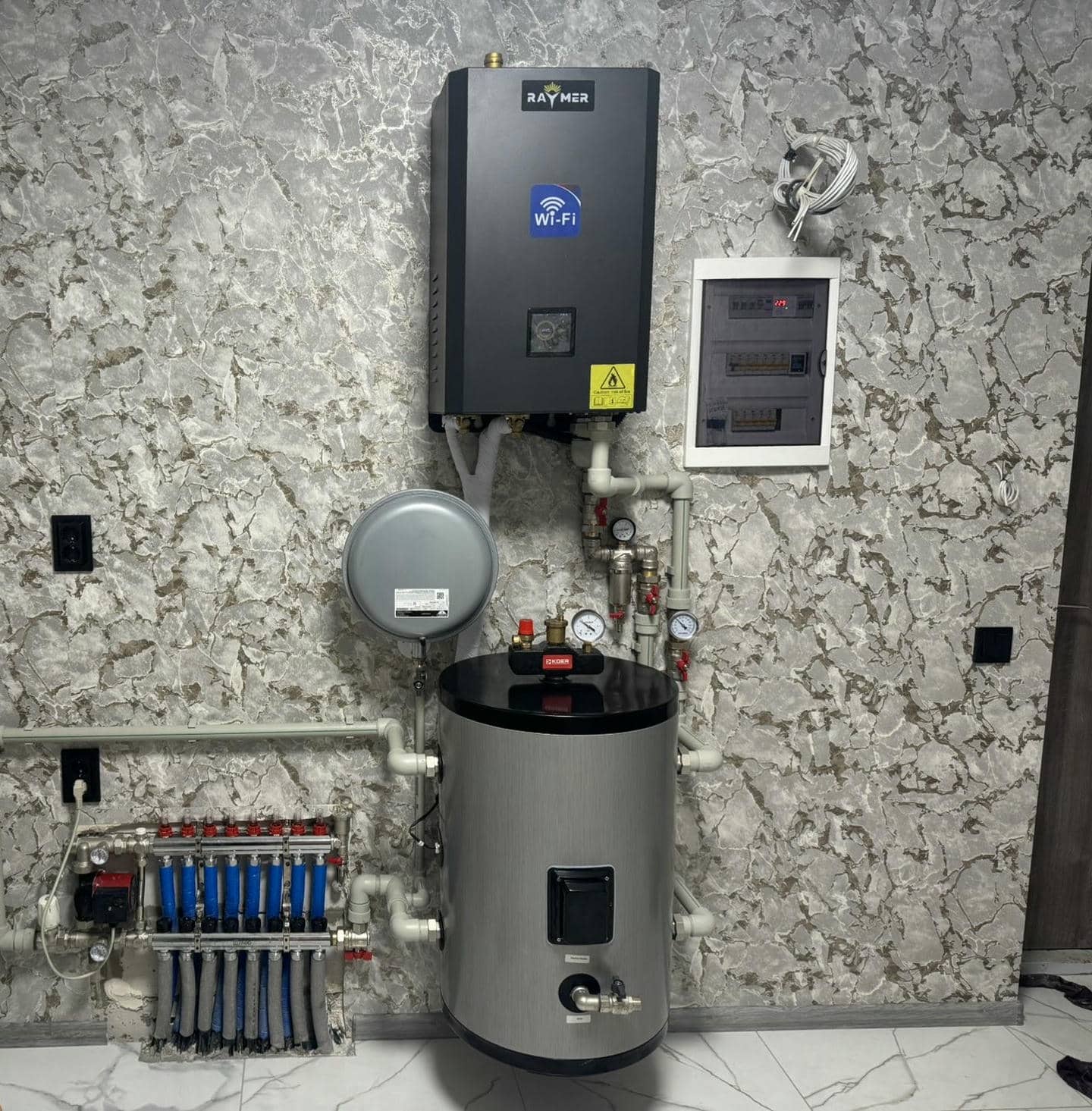

Встановлення гідромодуля теплового насоса передбачено монтаж у технічному приміщенні, де забезпечено достатній простір для обслуговування та підключення всіх комунікацій. Агрегат встановлено на рівну поверхню та фіксується для мінімізації вібрацій під час роботи.
Підключення гідромодуля виконано за допомогою теплоізольованих трубопроводів, які з’єднують його з баком-накопичувачем і системою теплої підлоги. Вхід і вихід для теплоносія обладнані запірною арматурою, що дозволяє проводити обслуговування без необхідності зливу всієї системи. У лініях передбачено встановлення датчиків температури та реле протоку для контролю роботи.
Гідромодуль також підключено до електромережі відповідно до вимог виробника, з урахуванням окремого автоматичного захисту та реле напруги. Для управління роботою системи використовується вбудований контролер, що дозволяє налаштовувати режими обігріву та контролювати поточні параметри.
Після завершення монтажу проведено перевірку герметичності з’єднань, наповнення системи теплоносієм та її тестовий запуск. Гідромодуль автоматично регулює температуру води, забезпечуючи стабільну роботу теплового насоса та ефективний розподіл тепла у системі опалення.
3. Встановлення баку-накопичувача.

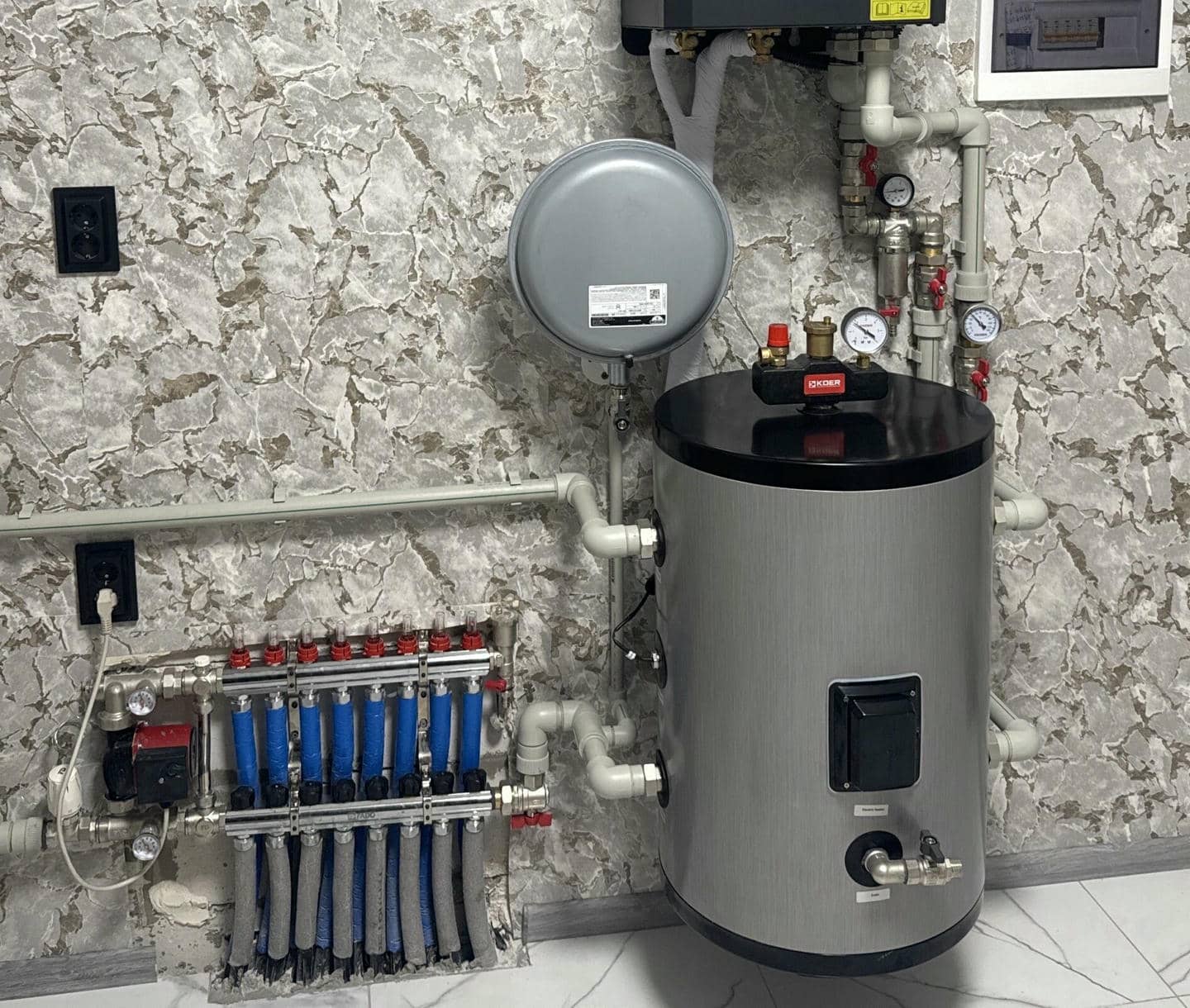

Бак-накопичувач на 60 літрів підключений до гребінки теплої підлоги, забезпечуючи ефективний розподіл тепла по всій системі. Гарячий теплоносій з гідромодуля спочатку потрапляє в бак, який виконує роль буферної ємності, стабілізуючи температуру та тиск. Далі нагріта вода надходить у подаючу гребінку, звідки рівномірно розподіляється по окремих контурах теплої підлоги.
Після циркуляції у підлогових трубопроводах охолоджений теплоносій повертається у зворотну гребінку, а звідти – назад у бак-накопичувач. Тут він знову підігрівається і подається в систему, підтримуючи безперервний обігрів приміщення. Завдяки такій схемі знижується кількість запусків компресора теплового насоса, що підвищує його ефективність та подовжує ресурс роботи.
Автоматика контролює температуру води в баку та гребінці, а циркуляційний насос забезпечує рівномірний потік теплоносія. Додатково встановлені запірна арматура, зворотні клапани та датчики температури, які гарантують безпечну та стабільну роботу всієї системи. Такий підхід забезпечує комфортний мікроклімат у будинку, рівномірний розподіл тепла без перегрівів і холоду, а також економію електроенергії завдяки оптимізованій роботі теплового насоса.
4. Встановлення стібілізатора напруги

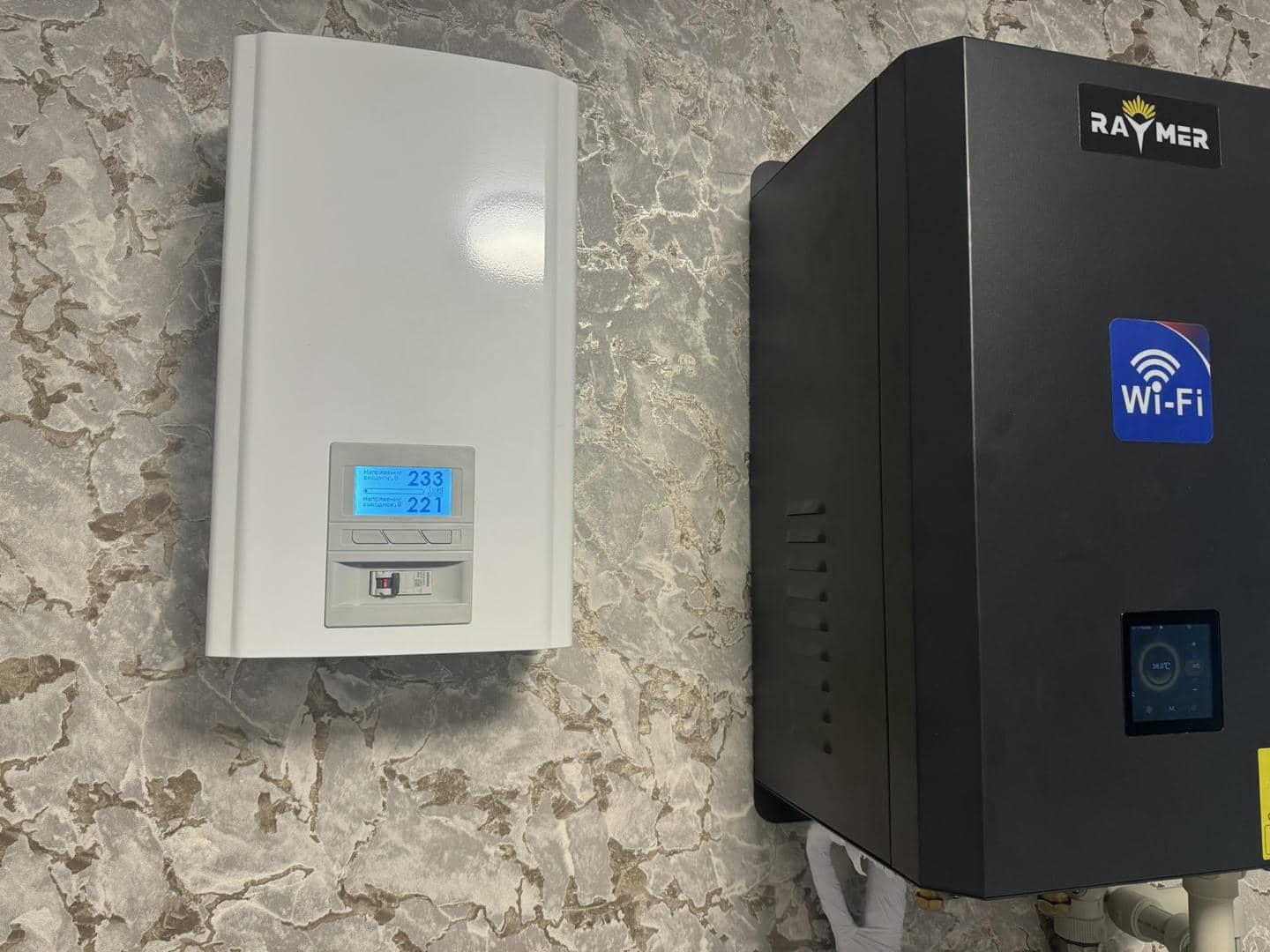

У даному проєкті встановлено стабілізатор напруги ЕЛЕКС ГЕРЦ У 16-1/40 v3.0, який забезпечує стабільне електроживлення для всього обладнання. Основна функція стабілізатора – захист теплового насоса, гідромодуля та інших електроприладів від перепадів напруги в мережі.
Пристрій автоматично вирівнює напругу, запобігаючи перевантаженню та можливим пошкодженням системи. Завдяки цьому забезпечується безперебійна робота опалювального обладнання, підвищується його надійність та продовжується термін експлуатації.

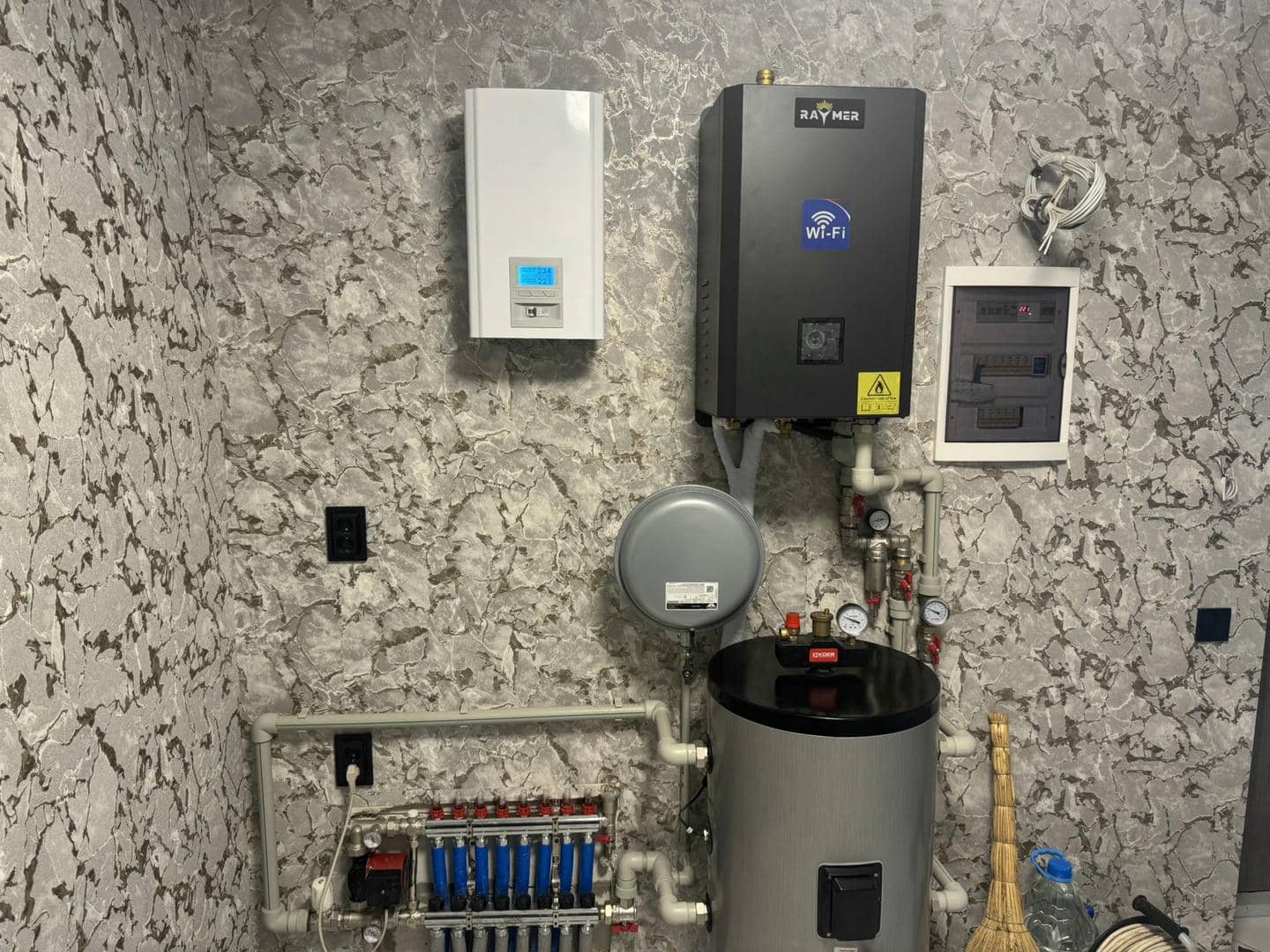

Стабілізатор змонтований на стіні поруч із гідромодулем, що забезпечує компактність розміщення та зручний доступ для обслуговування.

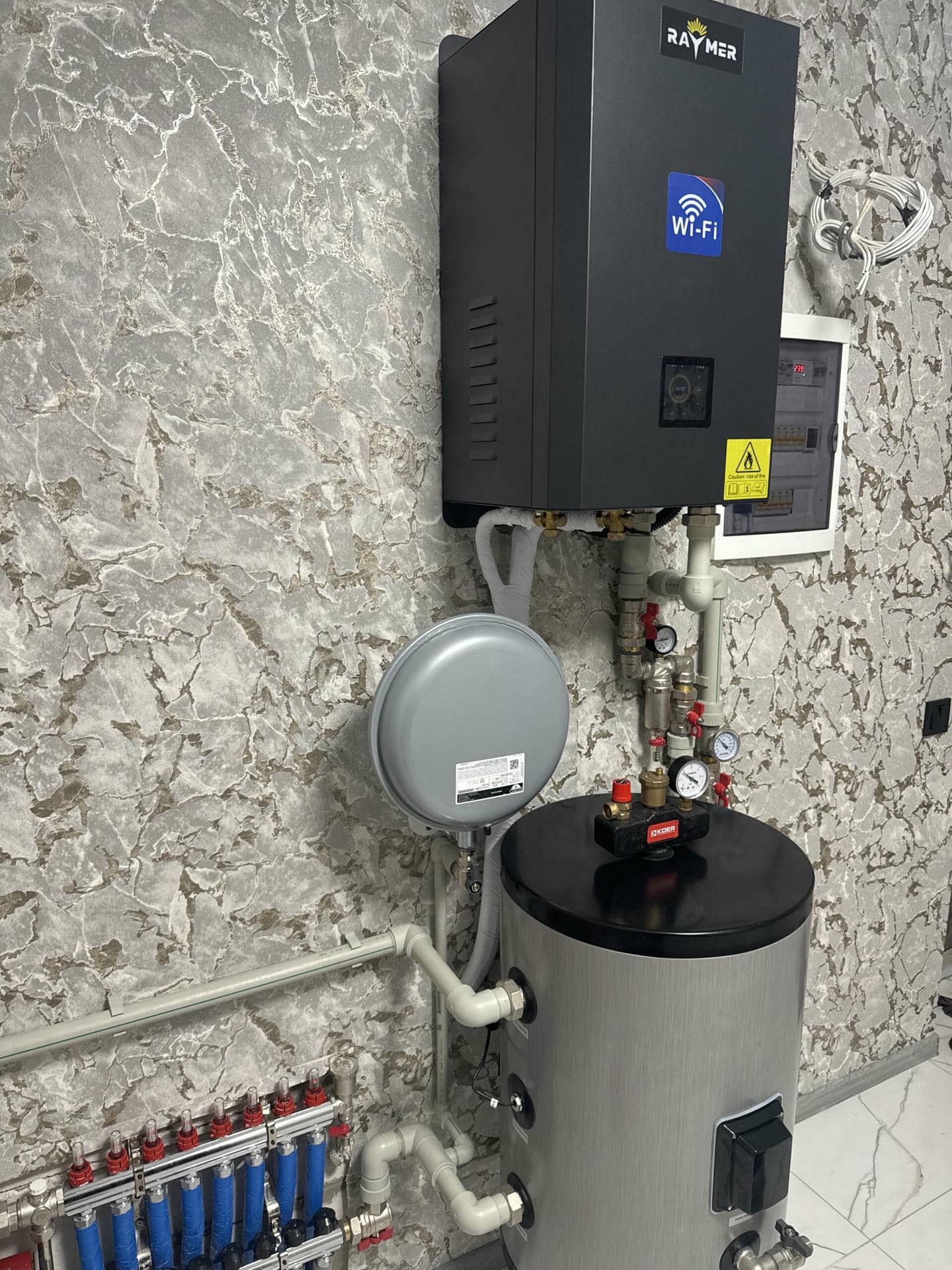

5. Допоміжні компоненти системи: група безпеки та бак-розширювач
Для коректної та безпечної роботи гідромодуля теплового насоса важливу роль відіграють допоміжні компоненти, серед яких група безпеки та розширювальний бак.
Група безпеки встановлюється на магістралі подачі теплоносія та включає в себе запобіжний клапан, манометр і автоматичний відвідник повітря. Запобіжний клапан захищає систему від надмірного тиску, скидаючи зайвий теплоносій у разі перевищення встановленого значення. Манометр дає можливість контролювати робочий тиск у системі, а відвідник повітря автоматично випускає повітряні пробки, що можуть утворюватися під час роботи.
Розширювальний бак компенсує температурне розширення теплоносія, запобігаючи різким перепадам тиску. Він підключається до зворотної магістралі опалювальної системи, забезпечуючи стабільну роботу гідромодуля та всієї системи теплої підлоги. Об’єм бака підбирається відповідно до розрахункових параметрів системи, щоб ефективно приймати надлишок теплоносія під час нагріву та повертати його при охолодженні.
Ці компоненти працюють у комплексі, забезпечуючи безперебійну, ефективну та безпечну роботу всієї системи опалення.
Після встановлення теплового насосу Raymer RAY-10DS2-EVI клієнт отримує:
✅ Енергоефективне та економічне опалення – Тепловий насос використовує енергію повітря для обігріву приміщення та нагріву води, зменшуючи витрати на електроенергію до 75% у порівнянні з традиційними системами.
✅ Стабільну роботу за низьких температур – Завдяки технології EVI (Enhanced Vapor Injection) тепловий насос ефективно працює навіть при температурах до -25°C, забезпечуючи комфортне тепло в холодну пору року.
✅ Автоматизацію та зручне керування – Інтелектуальна система управління дозволяє налаштовувати режими роботи через дисплей або віддалено (за наявності Wi-Fi модуля), що спрощує контроль за роботою пристрою.
✅ Низькі експлуатаційні витрати – Використання теплового насосу суттєво знижує рахунки за електроенергію та газ, роблячи його вигідною інвестицією на довгі роки.
✅ Екологічність – Пристрій працює на екологічному холодоагенті R32, не виробляє шкідливих викидів і сприяє збереженню довкілля.
✅ Довговічність і надійність – Високоякісні матеріали, надійний компресор і система захисту від замерзання забезпечують тривалий термін служби теплового насосу.
✅ Універсальність використання – Підходить для опалення приватних будинків, комерційних приміщень, готелів та інших об’єктів, а також для роботи з радіаторами, фанкойлами та теплою підлогою.
Встановивши Raymer RAY-10DS2-EVI, ви отримуєте тепло, комфорт та економію без зайвих турбот!
