Завдання проекту
Основним завданням проекту стала заміна застарілої опалювальної системи на більш енергоефективне рішення, що дозволить знизити витрати на опалення та підвищити комфорт у будинку. Раніше для обігріву використовувався електричний котел у поєднанні з системою теплої підлоги та радіаторами, однак постійне зростання тарифів на електроенергію зробило таке опалення надто витратним.
Аналіз вихідних даних
Для вирішення цієї проблеми було прийнято рішення про встановлення сучасного теплового насоса Raymer RAY-15DS1-EVI на 15 кВт, який здатний ефективно працювати навіть при низьких температурах до -30°C, споживаючи значно менше електроенергії. Система мала забезпечити стабільний рівень тепла в приміщеннях, рівномірний розподіл температури через теплу підлогу та радіатори, а також інтеграцію з баком-накопичувачем для гарячого водопостачання.
При реалізації проекту особливу увагу приділили правильному підбору обладнання, оптимізації гідравлічної схеми та автоматизації процесу керування системою. Це дозволило досягти високої енергоефективності та зменшити навантаження на електромережу, зберігаючи комфортний мікроклімат у будинку.
Етапи проведених робіт
Даний тепловий насос було встановлено самостійно замовником під керівництвом наших інженерів. Роботи розпочалися з підготовки місця для монтажу гідромодуля та прокладання необхідних комунікацій. Спочатку було встановлено зовнішній блок теплового насоса на металеву раму, забезпечено його надійну фіксацію та підключення фреонових магістралей, електроживлення та дренажу.
Наступним етапом стало встановлення гідромодуля всередині приміщення. Його закріпили на стіні та підключили до системи опалення та гарячого водопостачання. Було виконано правильне підключення подаючих і зворотних трубопроводів, змонтовано запірну арматуру, фільтри, зворотні клапани та циркуляційні насоси.
Після завершення монтажу виконано вакуумування фреонових магістралей, заповнення системи теплоносієм та її випробування. Інженери дистанційно контролювали процес запуску, перевіряли коректну роботу всіх елементів системи та надавали замовнику рекомендації щодо експлуатації теплового насоса.
1. Монтаж зовнішнього блоку

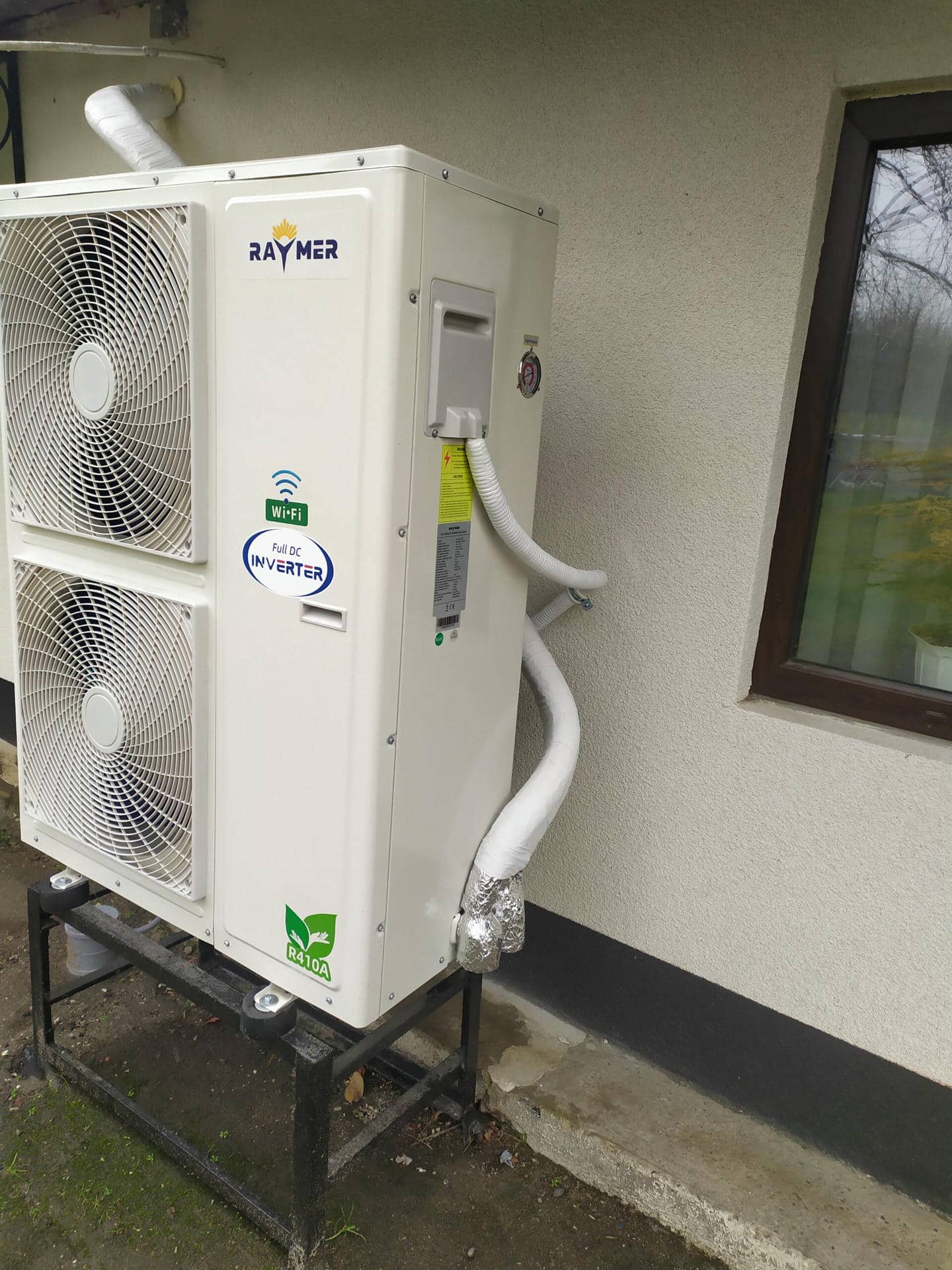

Зовнішній блок теплового насоса Raymer був встановлений на спеціальну металеву конструкцію, яка забезпечує його стійкість і правильне розташування відносно будівлі. Конструкція надійно закріплена до основи, що дозволяє мінімізувати вібрації під час роботи та уникнути пошкоджень від зовнішніх факторів.
Підключення до будинку виконане через теплоізольовані трубопроводи, які проходять через стіну та підключаються до внутрішнього гідромодуля. Труби були ретельно утеплені для зниження тепловтрат і захисту від впливу низьких температур. Дренажний вихід також продуманий таким чином, щоб забезпечити безперешкодний відвід конденсату, запобігаючи обмерзанню та пошкодженню фасаду.
Додатково передбачена електрична комунікація з підключенням до блоку керування, що дозволяє дистанційно контролювати роботу системи за допомогою Wi-Fi модуля. Встановлення проведене з дотриманням усіх вимог виробника та норм безпеки, що гарантує ефективну та стабільну роботу теплового насоса у будь-яких умовах.
2. Встановлення гідромодулю

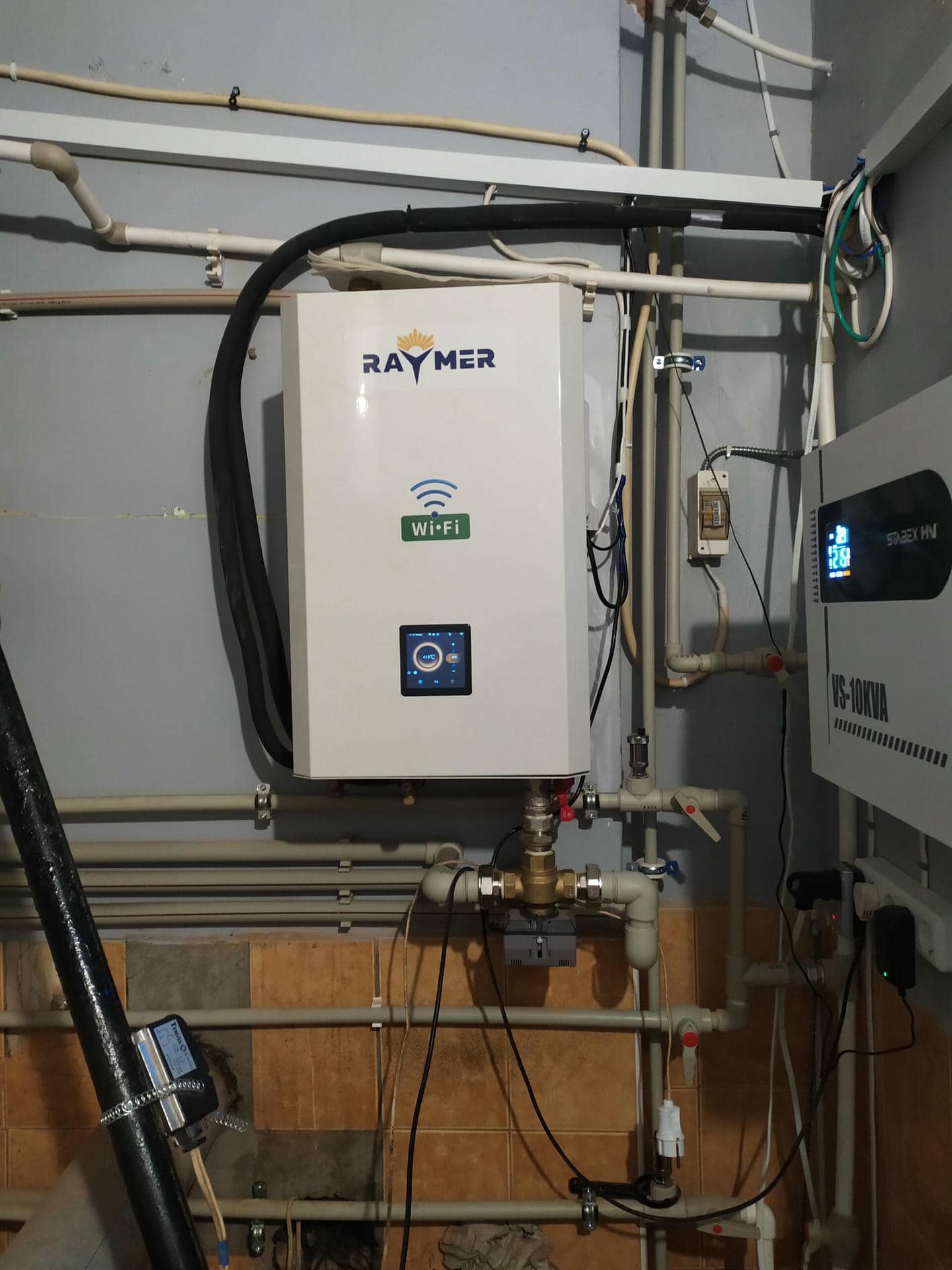

Гідромодуль теплового насоса Raymer встановлений на стіні в технічному приміщенні, що забезпечує зручний доступ для обслуговування та експлуатації. Монтаж проведено відповідно до вимог безпеки та ефективного функціонування системи опалення.
До гідромодуля підведені теплоізольовані трубопроводи, що з’єднують його із зовнішнім блоком теплового насоса. Це гарантує мінімальні тепловтрати та захист від зовнішніх впливів. Підключення до системи опалення виконано через розгалужену систему трубопроводів, що забезпечує рівномірний розподіл теплоносія по всьому будинку.
На виході встановлений електричний триходовий клапан, який регулює подачу теплоносія до споживачів. Також присутні запірні крани для можливості відключення та обслуговування окремих ділянок системи. Електроживлення підключене через стабілізатор напруги, що запобігає виходу з ладу обладнання через перепади в електромережі.
Встановлення виконане з дотриманням технологічних норм, що гарантує стабільну та ефективну роботу системи опалення з можливістю керування через Wi-Fi модуль, вбудований у гідромодуль.
3. Встановлення баку-накопичувача

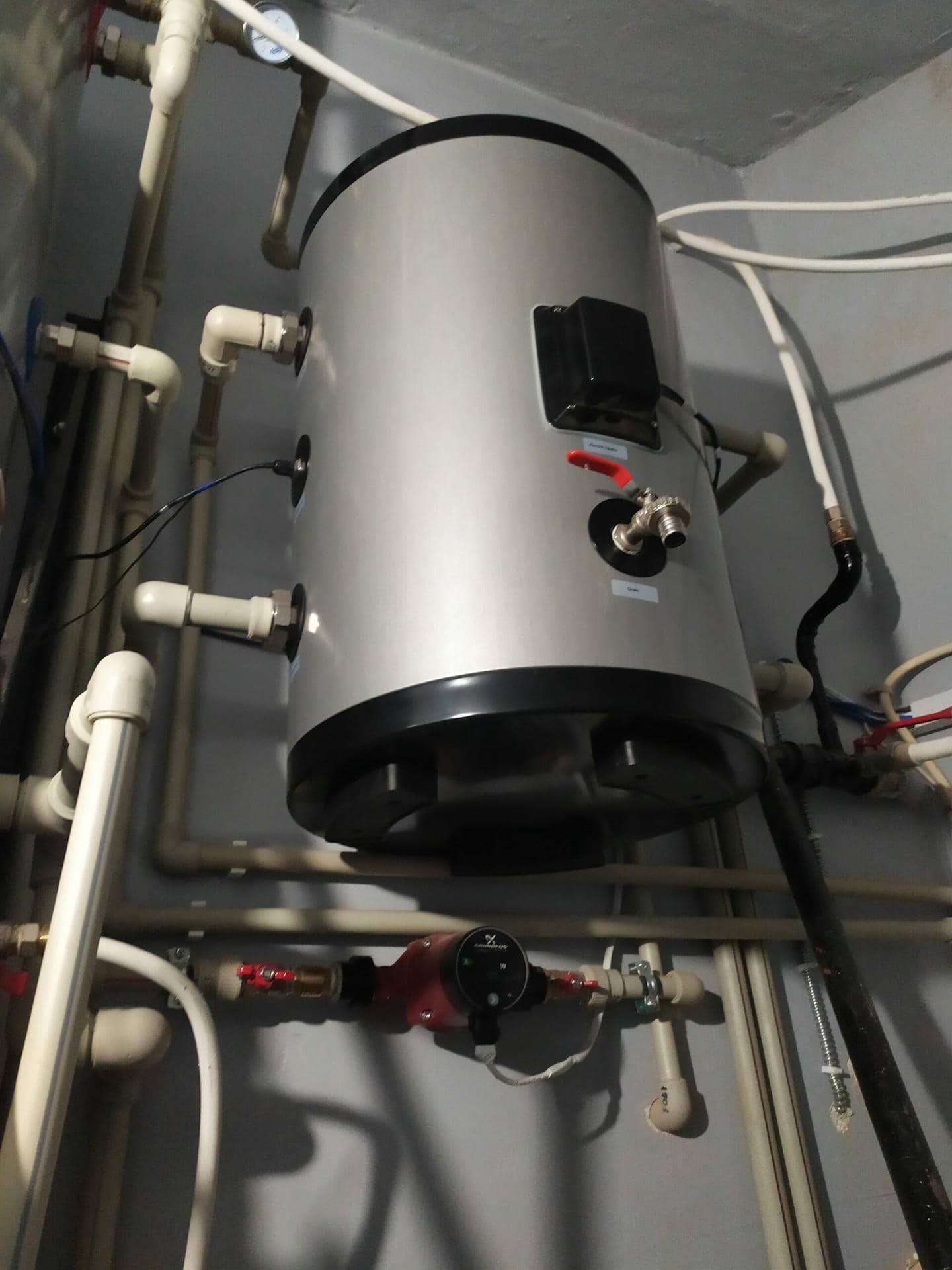

Замовник самостійно виконав монтаж буферної ємності Raymer IMP 60 L під керівництвом наших інженерів. Ємність було надійно закріплено на стіні у вертикальному положенні, забезпечуючи зручний доступ до патрубків та арматури.
Підключення до системи виконано за допомогою поліпропіленових труб із запірною арматурою та циркуляційним насосом, який забезпечує рівномірний розподіл теплоносія. Встановлено групу безпеки, зокрема запобіжний клапан та термометр для контролю параметрів системи.
До буферної ємності підключено теплообмінний контур від теплового насоса, що дозволяє ефективно акумулювати та розподіляти тепло. Окремо організовано контур подачі теплоносія до системи опалення, що дозволяє забезпечити стабільну роботу теплої підлоги та радіаторів.
Після монтажу було виконано заповнення системи, перевірено герметичність з’єднань та запущено циркуляцію теплоносія. Інженери дистанційно контролювали всі етапи встановлення, допомагаючи замовнику правильно налаштувати систему.
4. Встановлення баку гарячого водопостачання

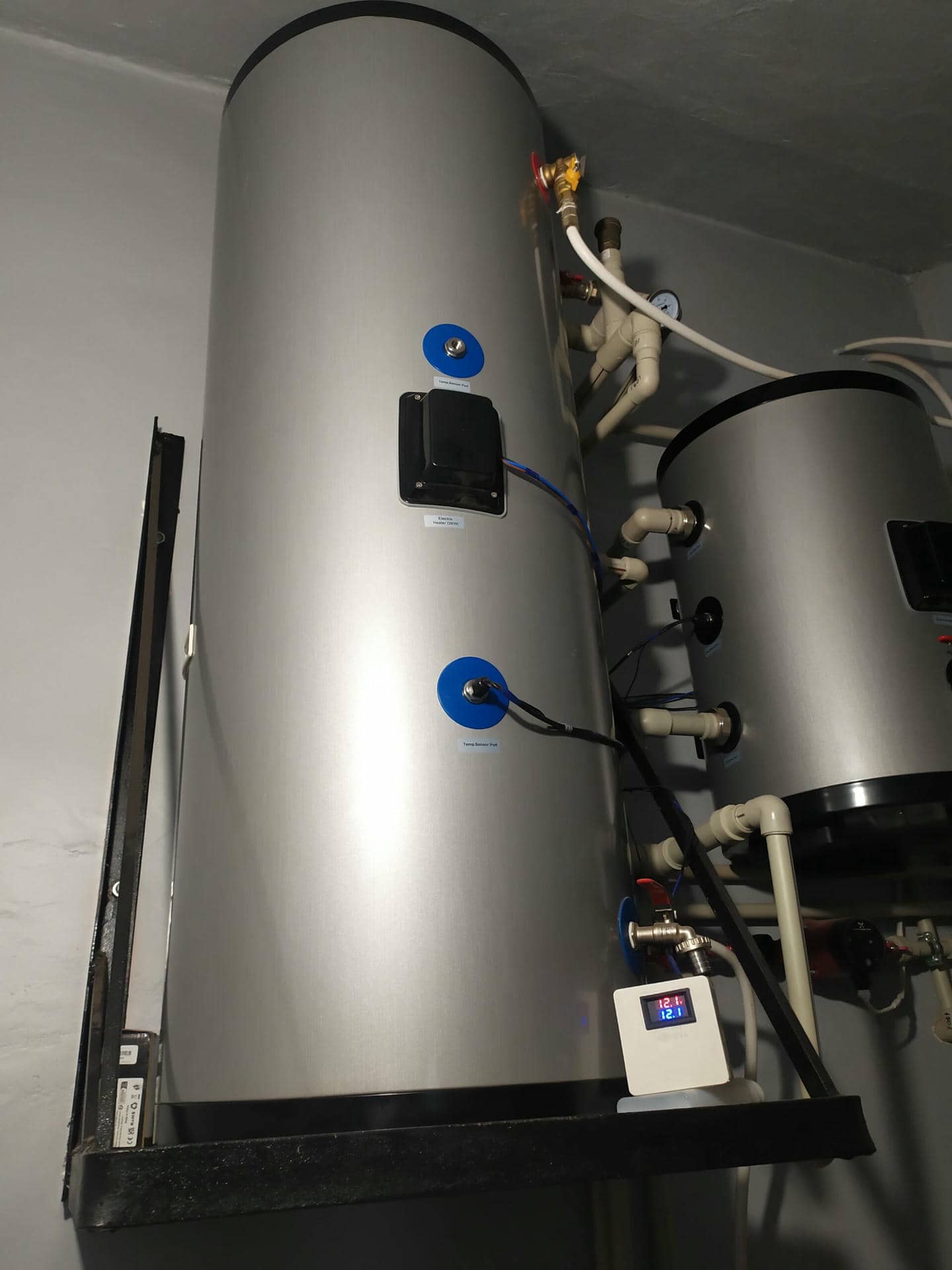

Бак гарячого водопостачання Raymer DHWP 200 л було надійно встановлено на металевий кронштейн, що забезпечує його стійкість та безпечну експлуатацію.
До бака підключено теплообмінний контур від теплового насоса, який відповідає за нагрів води. Виконано підключення подачі холодної води через запірну арматуру та зворотний клапан, що запобігає зворотному тиску в системі.
Для контролю температури встановлено термодатчик, підключений до електронного дисплея, що дозволяє користувачу відстежувати рівень нагріву води. Також передбачено аварійний запобіжний клапан для захисту системи від надмірного тиску.
Після завершення монтажу було виконано перевірку герметичності всіх з’єднань, заповнення системи водою та тестовий запуск нагріву. Завдяки правильному налаштуванню бак забезпечує стабільну подачу гарячої води, ефективно працюючи у зв’язці з тепловим насосом.
5. Стабілізатор напруги для захисту обладнання
Для надійної та безперебійної роботи всієї системи замовник самостійно встановив стабілізатор напруги VS-10KVA під керівництвом наших інженерів. Цей пристрій захищає тепловий насос, гідромодуль, буферну ємність і бак ГВП від стрибків напруги, які можуть призвести до несправностей або скорочення терміну експлуатації обладнання.
Основні функції стабілізатора:
🔹 Вирівнювання напруги в межах безпечного діапазону.
🔹 Захист від коротких замикань і перевантажень.
🔹 Фільтрація перешкод і згладжування імпульсних кидків у мережі.
🔹 Забезпечення стабільного живлення для чутливого обладнання.
Етапи підключення:
Вибір місця монтажу – стабілізатор закріплено на стіні в сухому, добре вентильованому приміщенні, щоб уникнути перегріву.
Підключення до електромережі – виконано через окремий автоматичний вимикач для захисту від перевантажень.
Підключення вихідної лінії – усі споживачі електроенергії (тепловий насос, циркуляційні насоси, керуюча автоматика) підключені до стабілізатора для отримання якісного живлення.
Контроль напруги – після встановлення проведено тестування, яке показало стабільну вихідну напругу без коливань.
Стабілізатор VS-10KVA ефективно вирівнює напругу, запобігаючи збоїв у роботі обладнання та забезпечуючи надійність і довговічність системи опалення та гарячого водопостачання.
Особливості теплового насоса Raymer RAY-15DS1 EVI:
Економія електроенергії
Тепловий насос є енергозберігаючим рішенням для обігріву. Системи опалення на основі теплових насосів можуть заощадити до 80% електроенергії порівняно з традиційними методами. Це відбувається завдяки використанню тепла з навколишнього середовища для обігріву замість прямого виробництва тепла.
Порівняльний аналіз показує, що навіть у холодних умовах тепловий насос здатний ефективно працювати, забезпечуючи тепло в будинку і при цьому знижуючи електроспоживання.
Екологічна чистота
Особливу увагу слід приділити екологічній чистоті теплового насоса. Використання фреону R410a робить його екологічно безпечним варіантом. Зниження викидів CO2 допомагає в боротьбі зі зміною клімату та робить насос стійкішим до екологічних викликів.
Безшумна робота і комфорт:
- Тепловий насос Raymer має безшумну роботу, що дає змогу його використання в різних житлових приміщеннях, не порушуючи комфорту.
- Вбудована функція охолодження в стандартній версії насоса забезпечує приємний мікроклімат у приміщенні навіть у спекотну пору року.
Інверторна технологія
Інверторна технологія в тепловому насосі дає змогу регулювати потужність насоса залежно від реальних потреб. Це означає, що він працює з максимальною ефективністю, підлаштовуючись під зміни зовнішніх умов.
Переваги такої системи полягають у більш стабільному і комфортному обігріві, а також у додатковій економії енергії.
Технологія EVI
Технологія EVI (Enhanced Vapor Injection) у тепловому насосі Raymer RAY-15DS1-EVI – це вдосконалена функція, яка підвищує ефективність і продуктивність теплового насоса, особливо в умовах низьких температур. Технологія EVI працює завдяки впорскуванню додаткової пари в процес стиснення, що дає змогу тепловому насосу підтримувати вищий рівень ефективності навіть під час роботи в холодніших кліматичних умовах.
У стандартному тепловому насосі при зниженні температури зовнішнього повітря СОР, як правило, знижується. Однак у разі використання технології EVI тепловий насос може оптимізувати свою роботу завдяки регулюванню витрати холодоагенту та впорскуванню додаткової пари. У результаті підвищується теплова потужність і ефективність, що робить тепловий насос більш придатним для роботи в зимових умовах.
Віддалений доступ через Wi-Fi
Насоси обладнані функцією віддаленого доступу через Wi-Fi. Це означає, що ви можете керувати насосом і моніторити його роботу за допомогою смартфона або комп’ютера з будь-якої точки, де є доступ в Інтернет.
Надійність і довговічність
Тепловий насос Raymer RAY-15DS1-EVI 380V 15 кВт спліт-система, вирізняється високою надійністю і довговічністю. Сучасні технології та якісні матеріали забезпечують довгий термін служби обладнання.
Досвід використання насоса підтверджується позитивними відгуками користувачів, які відзначають стабільність роботи і рівень комфорту, що забезпечується цим обладнанням.
Користь встановлення Raymer RAY-15DS1-EVI для замовника
Встановлення теплового насоса приносить замовнику ряд важливих переваг:
Економія на енергоспоживанні: Теплові насоси використовують мінімум електроенергії для перетворення тепла з повітря або землі. Це дозволяє значно знизити витрати на опалення в порівнянні з традиційними електрокотлами чи газовими котлами.
Комфорт у будь-яку пору року: Теплові насоси забезпечують як опалення взимку, так і охолодження влітку, дозволяючи підтримувати оптимальну температуру в будинку протягом всього року.
Екологічність: Теплові насоси працюють на основі відновлюваних джерел енергії, зменшуючи викиди CO2 та роблячи внесок у збереження довкілля.
Надійність та тривалий термін служби: Сучасні теплові насоси мають високу надійність і тривалий термін служби, забезпечуючи стабільну роботу системи опалення протягом багатьох років.
Автоматизація і легке керування: Сучасні теплові насоси обладнані інтелектуальними системами управління, включаючи можливість керування через смартфон, що дозволяє легко контролювати роботу системи з будь-якого місця.
Загалом, встановлення теплового насоса Raymer RAY-15DS1-EVI дає замовнику фінансові вигоди, комфорт та екологічні переваги.
