Завдання та рішення
На етапі завершення будівництва нового приватного будинку постало завдання вибору системи опалення. Власники розглядали два основні варіанти: встановлення електрокотла або сучасного теплового насоса. Основними критеріями були енергоефективність, надійність, можливість забезпечення гарячого водопостачання, а також подальші витрати на експлуатацію системи.
Після аналізу переваг і недоліків кожного з рішень, було прийнято остаточне інженерне рішення на користь теплового насоса. На відміну від електрокотла, тепловий насос Raymer RAY-13DS2-EVI (220V) не лише ефективно забезпечує опалення приміщень, але й виконує функцію нагріву води для гарячого водопостачання (ГВП). Це дозволяє уникнути додаткових витрат на окреме обладнання та забезпечити повну енергетичну автономію системи.
Вибір саме цього рішення обумовлений бажанням власників інвестувати у довгострокову економію, зменшення витрат на опалення, а також отримати сучасну, універсальну та екологічну систему, яка відповідатиме вимогам нового житлового будинку.
1. Монтаж зовнішнього блоку

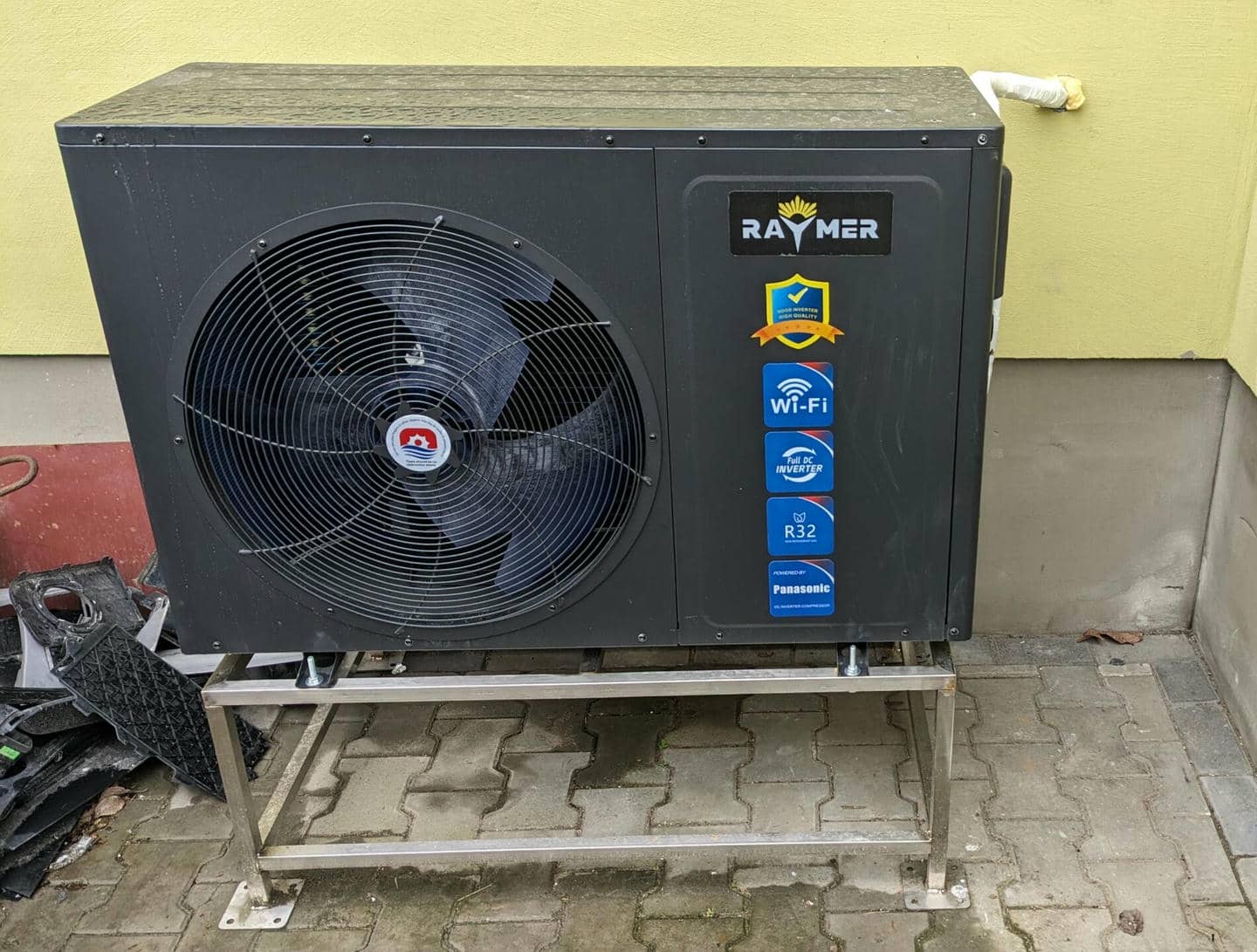

Зовнішній блок теплового насоса Raymer RAY-13DS2-EVI (220V) було встановлено на індивідуально виготовлену металеву підставку, закріплену до бруківки анкерними болтами. Такий монтаж забезпечує надійну фіксацію обладнання та захищає його від контакту з вологою та снігом, що особливо важливо для довговічності роботи системи.
Металева конструкція має достатню висоту для вільної циркуляції повітря навколо теплообмінника та для зручного технічного обслуговування. Для зменшення вібрацій і шуму зовнішній блок встановлено через віброопори, що сприяє стабільній та тихій роботі пристрою.
Фреонова магістраль, що з’єднує зовнішній блок із внутрішнім, була прокладена з урахуванням мінімізації тепловтрат. Труби надійно утеплено спеціальним теплоізоляційним матеріалом і додатково захищено від механічних пошкоджень. Всі з’єднання були перевірені на герметичність за допомогою вакуумування системи, що є обов’язковим етапом перед заправкою фреоном.
Для підключення використовувались мідні труби відповідного діаметру згідно з технічними вимогами моделі, що гарантує ефективну роботу системи в режимах обігріву та охолодження. Траса змонтована з урахуванням оптимального нахилу, що забезпечує правильний відвід масла та фреону.
2. Встановлення гідромодулю у паралельному приміщенні

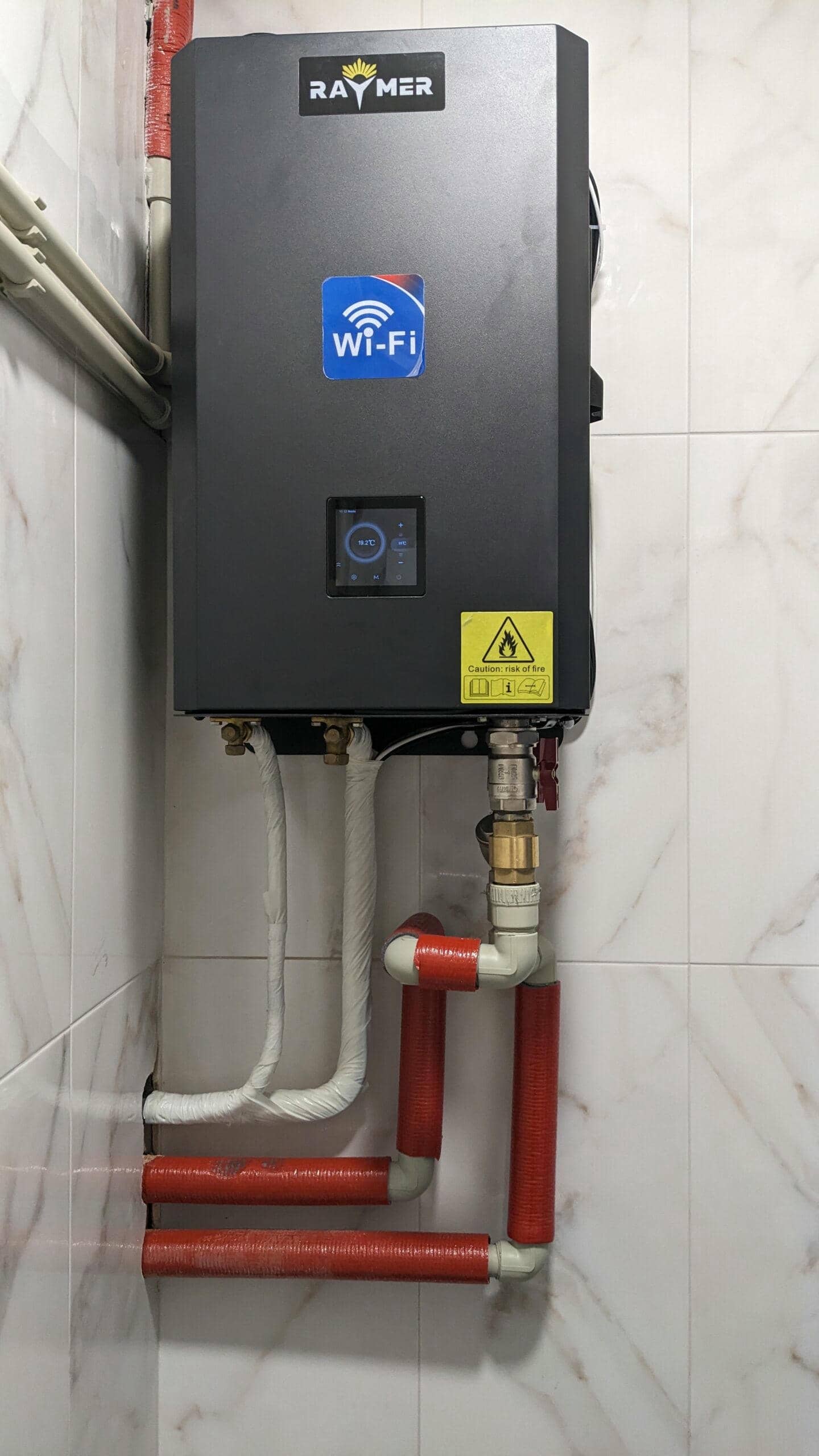

Гідромодуль теплового насоса Raymer RAY-13DS2-EVI (220V) було встановлено у суміжному приміщенні, що дозволило організувати монтаж системи більш компактно та забезпечити зручний доступ до внутрішнього обладнання для обслуговування.
Модуль розміщено на стіні за допомогою надійного настінного кронштейну. Облаштування електропостачання, зокрема живлення самого гідромодуля та підключення інтерфейсів керування, виконано у гофротрубі для захисту проводки від механічних ушкоджень.
Всі трубопроводи, що підходять до гідромодуля, акуратно ізольовані. Це дозволяє зменшити тепловтрати та запобігає утворенню конденсату. Холодоагентна магістраль, що підведена до гідромодуля з зовнішнього блоку, також була надійно утеплена та змонтована відповідно до норм: із забезпеченням доступу до з’єднань та з урахуванням необхідного ухилу.
З’єднання водяного контуру виконано через поліпропіленові труби, що покриті теплоізоляційною стрічкою для захисту від тепловтрат. Для зручності технічного обслуговування передбачено запірну арматуру на вході та виході з гідромодуля.
Наявність Wi-Fi-модуля на панелі гідроблоку дозволяє здійснювати віддалений моніторинг та керування тепловим насосом через мобільний додаток. Це спрощує контроль системи та підвищує її енергоефективність.
Загалом, монтаж гідромодуля виконано з дотриманням усіх технічних стандартів, що забезпечує надійну, довготривалу та ефективну роботу теплового насоса у різних температурних режимах.
3. Монтаж баків Raymer DHWP 150L та Raymer IMP 60L

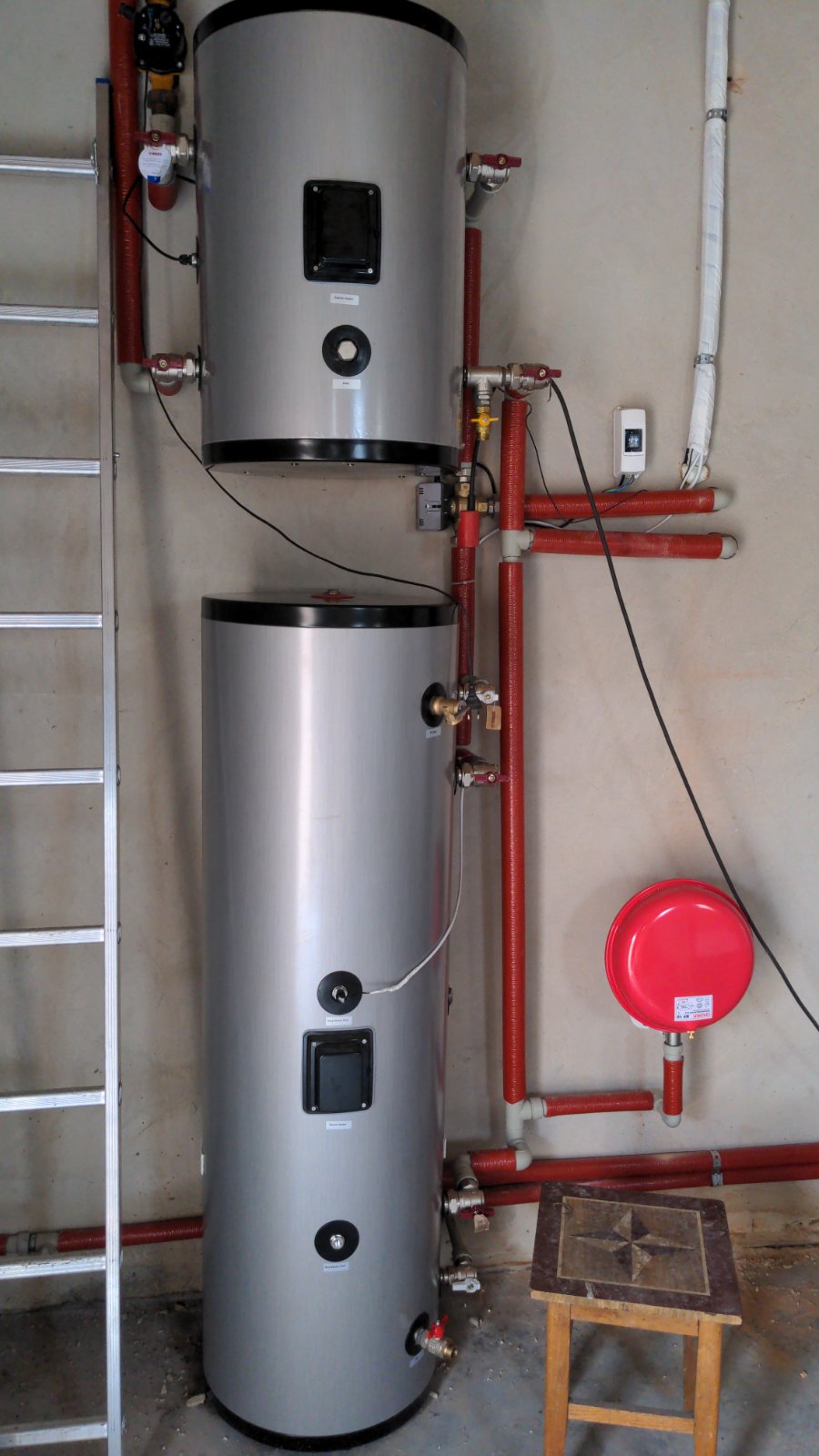

У межах проєкту реалізовано компактну та ефективну схему встановлення двох важливих компонентів системи теплопостачання: бака непрямого нагріву Raymer DHWP 150L (нержавіюча сталь) та бака-накопичувача Raymer IMP 60L (нержавіюча сталь).
Для оптимального використання простору баки були змонтовані у вертикальній конфігурації — накопичувальний бак розміщено безпосередньо над баком непрямого нагріву, що дозволило значно зменшити площу встановлення. Така компоновка ідеально підходить для монтажу в умовах обмеженого простору, наприклад, у суміжних технічних приміщеннях, підсобках або вузьких котельнях.
Raymer DHWP 150L виконує функцію нагріву води для системи гарячого водопостачання. Завдяки великому об’єму (150 літрів) та ефективному теплообміннику бак забезпечує стабільну температуру води, навіть при пікових навантаженнях.
Raymer IMP 60L — це буферна ємність, що виконує роль гідравлічного стабілізатора в контурі системи опалення. Вона допомагає зменшити частоту вмикання/вимикання теплового насоса, продовжуючи тим самим термін його експлуатації.
Підключення обох баків реалізовано за допомогою ізольованих трубопроводів, що забезпечують мінімальні тепловтрати. Усі з’єднання виконано з використанням надійної арматури, встановлені запірні крани для зручного обслуговування та можливості локального демонтажу.
Завдяки вертикальній установці та продуманому трубному розведенню, вдалося не лише заощадити площу, але й зберегти повний функціонал і зручність доступу до кожного з баків для сервісного обслуговування.
4. Встановлення стабілізатора напруги: захист і стабільність для всієї системи опалення

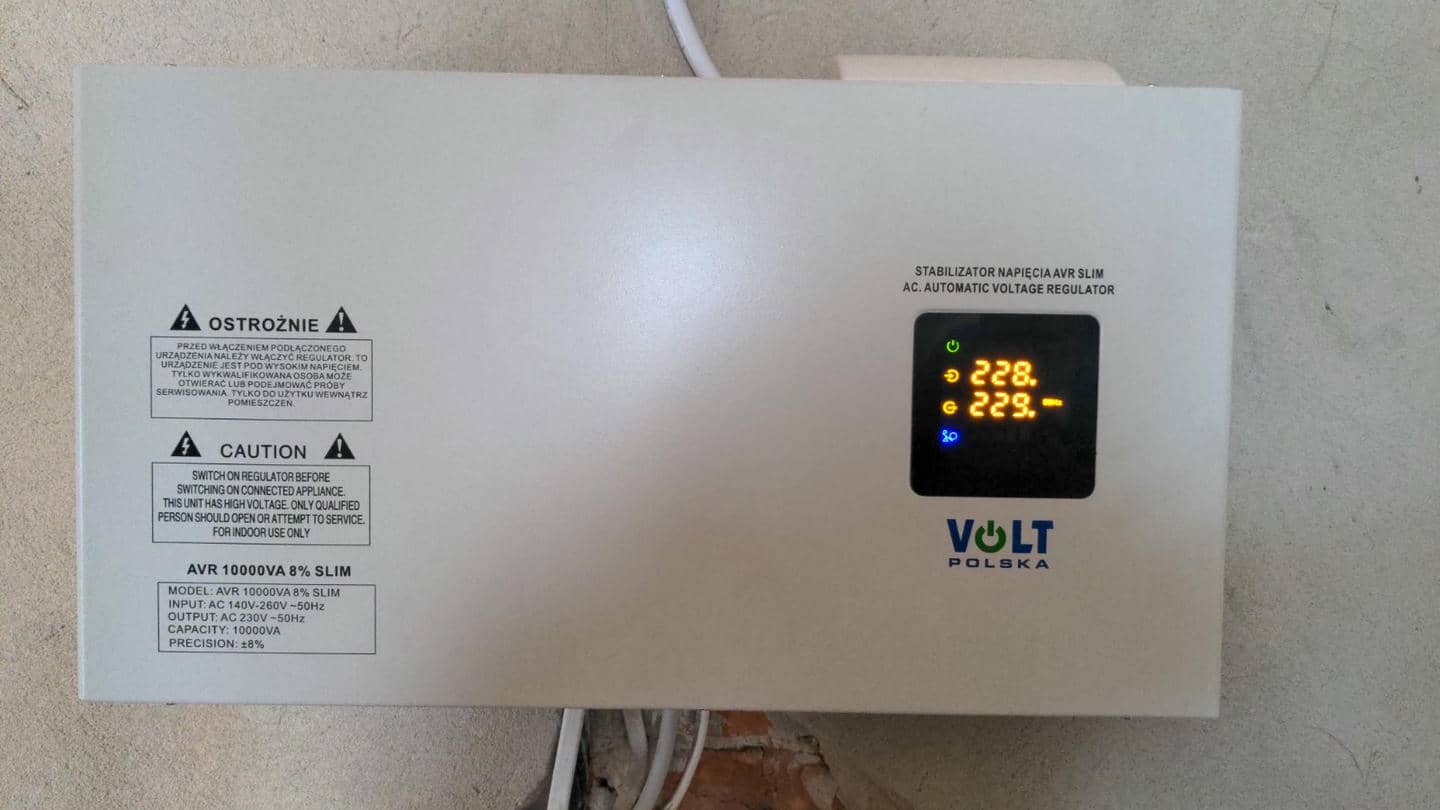

Для забезпечення надійної та довготривалої роботи всієї системи опалення в проєкті було встановлено стабілізатор напруги. Це обладнання відіграє ключову роль у захисті теплового насоса, насосних груп, гідромодуля, блоків керування та електроніки від стрибків або зниженої напруги в мережі.
Стабілізатор напруги підключено перед усім опалювальним обладнанням, таким чином він забезпечує:
- стабільне живлення з допустимим рівнем напруги, необхідним для коректної роботи компресора теплового насоса;
- захист електронних плат і автоматики від виходу з ладу через перенапругу;
- запобігання зупинкам системи в моменти зниження напруги, що особливо критично в холодну пору року;
- подовження терміну служби всіх компонентів системи завдяки зниженню навантаження на електроніку.
У разі багатофазної мережі, для максимальної надійності зазвичай встановлюється окремий стабілізатор на кожну фазу, що дозволяє контролювати напругу індивідуально в усіх електричних лініях.
Таким чином, стабілізатор напруги — це не просто додатковий елемент, а необхідна частина інженерного захисту, яка забезпечує стабільну та безпечну роботу всієї системи опалення незалежно від якості електромережі. Це особливо важливо в приватних будинках і сільських районах, де часто спостерігаються перепади напруги.
Переваги теплового насосу Raymer RAY-13DS2-EVI нового покоління
Тепловий насос Raymer RAY-13DS2-EVI має потужність 13 кВт, що робить його ідеальним для ефективного обігріву приміщень площею до 120 кв.м. Він забезпечує значну економію електроенергії до 80% у порівнянні з традиційними системами опалення, що дозволяє знизити витрати на опалення.
Використовуючи екологічно чисту енергію, цей тепловий насос сприяє зниженню викидів CO2 і позитивно впливає на навколишнє середовище.
Інверторний компресор та технологія Enhanced Vapor Injection (EVI)
Інверторна технологія дозволяє регулювати потужність насоса залежно від потреби, забезпечуючи стабільний і ефективний обігрів приміщення. Завдяки технології Enhanced Vapor Injection (EVI), тепловий насос може працювати при низьких температурах до -30 °C, що розширює можливості використання в різних кліматичних умовах.
Новий чорний дизайн для кращого поглинання тепла
Новий дизайн в чорному кольорі, як результат новітніх розробок та досліджень в галузі теплообладнання для кращого поглинання тепла з навколишнього середовища, робить тепловий насос Raymer RAY-13DS2-EVI найкращим вибором серед інших опалювальних систем.
Чорні поверхні менш схильні до видимих забруднень, пилу та подряпин у порівнянні з білими або світлими поверхнями. Це зменшує потребу в частому очищенні та догляді за пристроєм, що є зручним для користувачів.
Чорний колір має кращу здатність до поглинання тепла, що може бути корисно для зовнішніх блоків теплових насосів у холодну пору року. Це допомагає уникати обмерзання та підвищує ефективність роботи.
Дистанційне керування
Вбудований модуль Wi-Fi дає змогу керувати роботою теплового насосу на відстані. Де б ви не були, ви можете увімкнути/вимкнути тепловий насос, а також відслідковувати його показники маючи доступ до інтернету.
Зручність такої функції полягає в тому, що будучи навіть у поїздці, ви можете завчасно увімкнути та налаштувати роботу опалення або охолодження, і насолоджуватись комфортною температури в домі по прибуттю, не чекаючи доки система запрацює на повну потужність.
