Завдання проекту:
Завданням проекту стала заміна вже існуючої опалювальної системи на більш економічну для триповерхового будинку на 150 кв.м. Раніше будинок опалювався за рахунок електрокотла, але опалення такої площі стало надто дорогим, тому власник почав шукати альтернативні джерела опалення з такою ж потужністю, але зі зменшеним споживанням електроенергії.
Рішення:
Переглянувши дані власника про утеплення будинку, розв’язку радіаторів на всіх поверхах, об’єм теплоносія в системі та погодні умови місцевості було прийнято рішення встановити тепловий насос Raymer RAY-18DS2-EVI на 18 кВт, який цілком здатен покрити потребу в опаленні заданої площі, а також може забезпечувати гаряче водопостачання та, за потреби, охолодження влітку. Прорахувавши витрати, які будуть супроводжуватись при використанні теплового насосу, виявлено, що тепловий насос окупиться за 4-5 років, та буде в 4 рази економічнішим за електрокотел.
Також, паралельно вирішено встановити бак непрямого нагріву Raymer DHWP 200L для гарячого водопостачання, об’єму якого вистачить для забезпечення господарських потреб сім’ї.

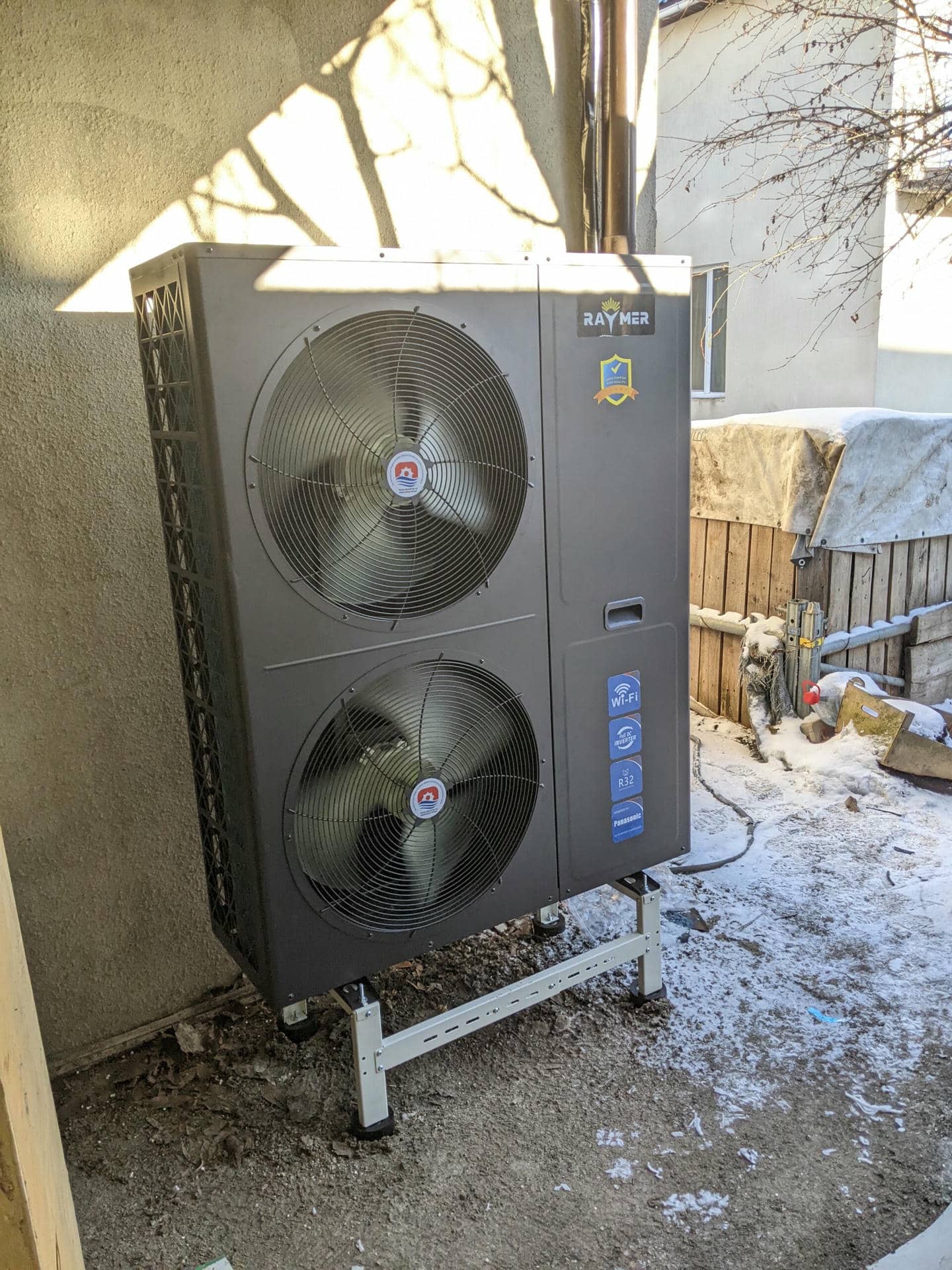

1. Монтаж зовнішнього блоку
Зовнішній блок теплового насоса встановлено зі всіма необхідними умовами для його ефективної роботи, які були повністю враховані.
Блок розташований у відкритому місці, що забезпечує безперешкодний доступ повітря для стабільного теплообміну. Під час вибору місця установки особливу увагу приділили вентиляції, яка є критично важливою для ефективної роботи системи. Також було виключено будь-які можливі перешкоди для руху повітря через теплообмінник, щоб уникнути зниження продуктивності.
Для надійності конструкції блок змонтовано на сталевому каркасі, який забезпечує міцну основу, здатну витримати вагу обладнання без ризику перекосів чи пошкоджень. Антивібраційні опори, використані під час монтажу, зменшують шум і вібрацію під час роботи. Це рішення не лише додає комфорту у використанні, а й подовжує термін служби теплового насоса, знижуючи навантаження на ключові компоненти, такі як компресор і вентилятор.
Результатом є надійна та безшумна робота зовнішнього блоку, що гарантує стабільний клімат у приміщенні.

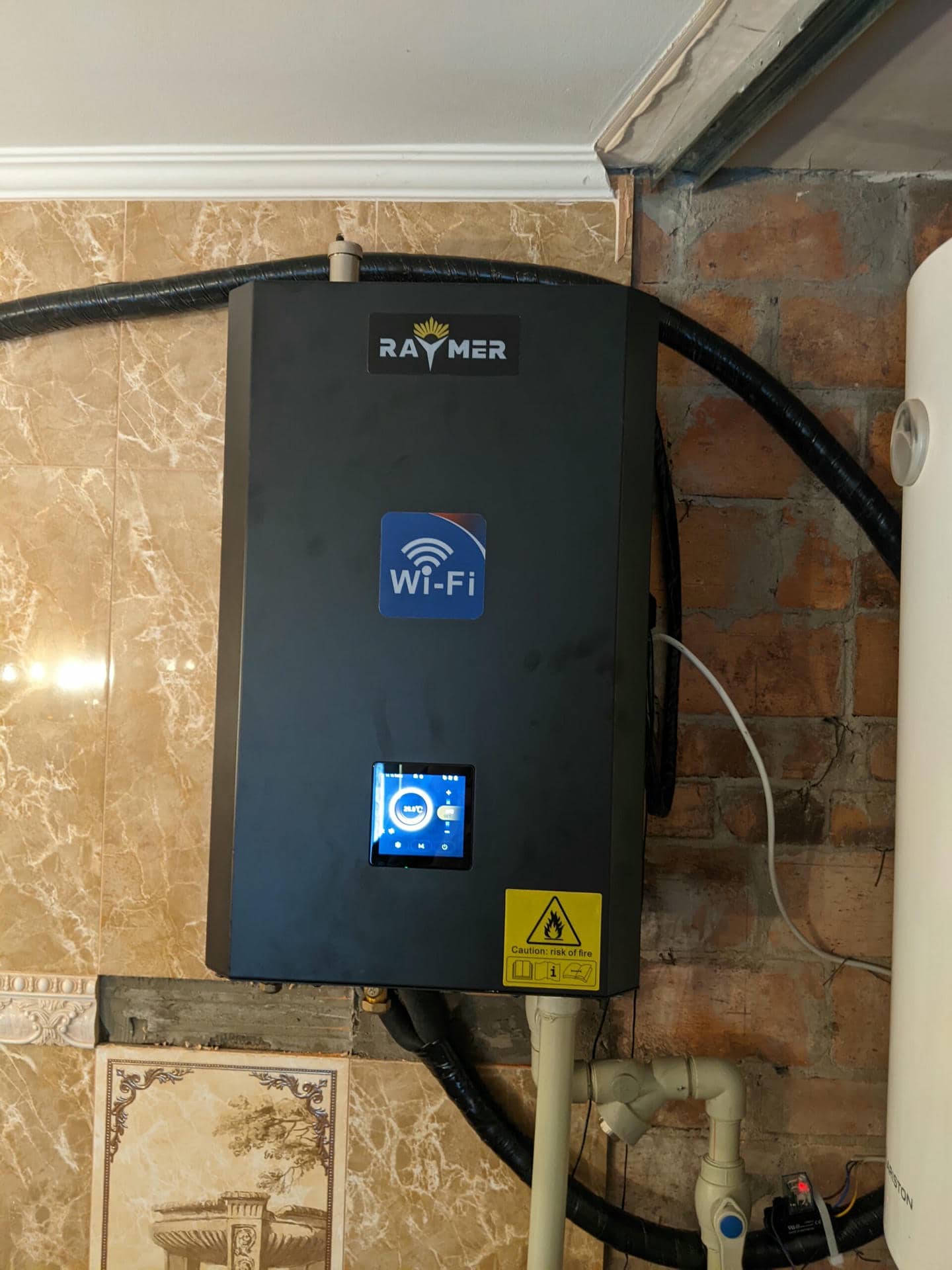

2. Встановлення внутрішнього блоку
Гідромодуль теплового насоса було встановлено всередині приміщення відповідно до технічних вимог системи. Для цього обрали окреме місце, яке забезпечує легкий доступ для обслуговування обладнання та дозволяє оптимально організувати простір.
Монтаж гідромодуля здійснено на рівній та міцній поверхні для запобігання можливим коливанням чи перекосам під час роботи. Всі підключення до системи опалення, гарячого водопостачання та самого теплового насоса виконані з використанням надійних з’єднань та якісних матеріалів, що гарантує герметичність і тривалий термін експлуатації.
Особливу увагу приділили ізоляції фреонової магастралі для мінімізації теплових втрат і захисту системи від можливого конденсату. Гідромодуль під’єднали до баків непрямого нагріву та баку-накопичувача, електричної мережі згідно з інструкцією, а також перевірили правильність роботи всіх датчиків та автоматики.
Після завершення монтажу було проведено тестування системи, що підтвердило коректну роботу гідромодуля у зв’язці з тепловим насосом та іншими елементами системи. Завдяки чітко спланованому встановленню обладнання забезпечено ефективне постачання тепла, гарячої води та підтримку заданих параметрів клімату у будинку.

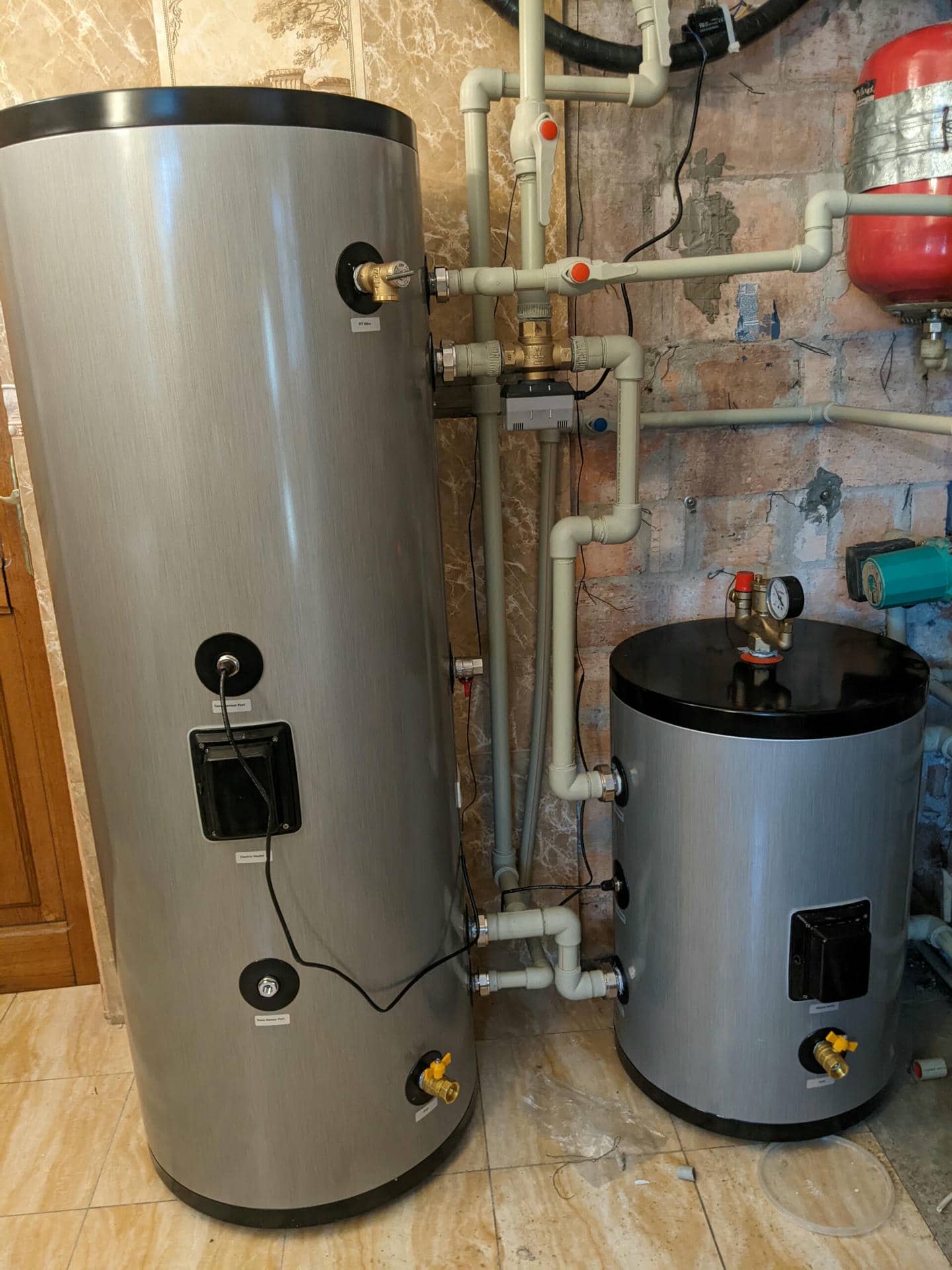

3. Забезпечення гарячого водопостачання
Оскільки тепловий насос RAY-18DS2 EVI підтримує функцію підключення та керування гарячим водопостачанням, рішення встановити бак непрямого нагріву Raymer DHWP 200 стало очевидним вибором. Цей бак, виготовлений із нержавіючої сталі, має тривалий термін служби, а його 20-метровий змійовик забезпечує високу ефективність теплопередачі, що дозволяє швидко нагрівати воду та гарантувати її постійну наявність.
Монтаж бака здійснили на спеціально підготовлену рівну основу, яка забезпечує його стійкість і захищає від вібрацій. Бак було підключено до системи за допомогою якісних ізоляційних трубопроводів, що мінімізують тепловтрати. Розмістили його на підлозі поруч з баком-накопичувачем, завдяки чому вдалося компактно організувати всі комунікації та забезпечити легкий доступ для обслуговування.
Особливу увагу приділили герметичності з’єднань і налаштуванню системи, що дозволило гарантувати безпечну і надійну роботу всього комплексу.
4. Встановлення баку-накопичувача
Бак-накопичувач було встановлено поруч із гідромодулем та баком непрямого нагріву, щоб забезпечити безперебійну циркуляцію теплоносія з мінімальними тепловтратами. Таке розташування дозволяє ефективно підтримувати оптимальну температуру в системі опалення та підвищує загальну продуктивність теплового насоса.
Основною метою встановлення баку-накопичувача є забезпечення коректної роботи теплового насоса в режимі опалення, що приносить значні переваги. Серед ключових функцій:
- Запас гарячої води для функції відтаювання, що дозволяє насосу працювати стабільніше навіть при низьких температурах.
- Додаткова економія електроенергії в міжсезоння, оскільки бак допомагає оптимізувати споживання енергії.
- Захист теплообмінника від осаду, адже всі забруднення осідають у баку, а не в самому теплообміннику.
- Роль великої гідрострілки, яка усуває потребу в змішувачі, компенсуючи перепади температури між подачею і зворотною циркуляцією, що є критично важливим для ефективної роботи насоса.
Монтаж баку-накопичувача здійснили на рівну міцну основу. Для підключення використали спеціалізовані ізольовані труби, які мінімізують тепловтрати й забезпечують герметичність системи. Додатково було встановлено запірну арматуру для зручності технічного обслуговування бака та відведення повітря з системи.
Окремо було передбачено захист від вібрацій та шуму, щоб уникнути додаткових навантажень на гідромодуль і теплообмінник. Таке ретельно продумане встановлення баку-накопичувача гарантує довговічність системи та її стабільну роботу навіть за високих навантажень.
5. Додаткові компоненти системи
У системі теплового насоса Raymer RAY-18DS2-EVI важливу роль відіграють триходовий клапан та циркуляційний насос, забезпечуючи ефективну роботу опалення та гарячого водопостачання.
Триходовий клапан відповідає за автоматичне керування потоками теплоносія між різними контурами: опаленням та системою гарячого водопостачання (ГВП). Коли пріоритетом є нагрівання води в бойлері, клапан перемикає потік теплоносія до бойлера, що дозволяє максимально ефективно використовувати тепло для ГВП. Після досягнення необхідної температури в бойлері, клапан повертає теплоносій до опалювальної системи, підтримуючи комфортну температуру в будинку. Це забезпечує злагоджену роботу системи, дозволяючи автоматично перемикатися між режимами нагріву приміщення та нагріву води.
Циркуляційний насос забезпечує постійну циркуляцію теплоносія по всій системі. Він підтримує безперебійний рух теплоносія через теплообмінник теплового насоса та передає тепло до теплої підлоги. Завдяки безперервній роботі насоса, система рівномірно розподіляє тепло у всіх приміщеннях будинку, підтримуючи стабільну температуру та максимальну ефективність теплопостачання.
Обидва компоненти, триходовий клапан і циркуляційний насос, забезпечують оптимальну роботу системи опалення. Вони не лише автоматизують процес перемикання між режимами, але й підтримують постійну та рівномірну подачу тепла, що підвищує загальну енергоефективність і комфорт користування системою теплового насоса.
Переваги теплового насосу Raymer RAY-18DS2-EVI нового покоління
Тепловий насос Raymer RAY-18DS2-EVI має потужність 18 кВт, що робить його ідеальним для ефективного обігріву приміщень площею до 150 кв.м. Він забезпечує значну економію електроенергії до 80% у порівнянні з традиційними системами опалення, що дозволяє знизити витрати на опалення.
Використовуючи екологічно чисту енергію, цей тепловий насос сприяє зниженню викидів CO2 і позитивно впливає на навколишнє середовище.
Інверторний компресор та технологія Enhanced Vapor Injection (EVI)
Інверторна технологія дозволяє регулювати потужність насоса залежно від потреби, забезпечуючи стабільний і ефективний обігрів приміщення. Завдяки технології Enhanced Vapor Injection (EVI), тепловий насос може працювати при низьких температурах до -30 °C, що розширює можливості використання в різних кліматичних умовах.
Новий чорний дизайн для кращого поглинання тепла
Новий дизайн в чорному кольорі, як результат новітніх розробок та досліджень в галузі теплообладнання для кращого поглинання тепла з навколишнього середовища, робить тепловий насос Raymer RAY-18DS2-EVI найкращим вибором серед інших опалювальних систем.
Чорні поверхні менш схильні до видимих забруднень, пилу та подряпин у порівнянні з білими або світлими поверхнями. Це зменшує потребу в частому очищенні та догляді за пристроєм, що є зручним для користувачів.
Чорний колір має кращу здатність до поглинання тепла, що може бути корисно для зовнішніх блоків теплових насосів у холодну пору року. Це допомагає уникати обмерзання та підвищує ефективність роботи.
Дистанційне керування
Вбудований модуль Wi-Fi дає змогу керувати роботою теплового насосу на відстані. Де б ви не були, ви можете увімкнути/вимкнути тепловий насос, а також відслідковувати його показники маючи доступ до інтернету.
Зручність такої функції полягає в тому, що будучи навіть у поїздці, ви можете завчасно увімкнути та налаштувати роботу опалення або охолодження, і насолоджуватись комфортною температури в домі по прибуттю, не чекаючи доки система запрацює на повну потужність.
