Встановлення моноблоку Cooper&Hunter ECOPOWER CH-HP15UIMPZM. Місто Новодністровськ, будинок на 150 кв.м

Завдання проєкту

У новозбудованому будинку площею 160 кв.м перед власниками постало питання вибору системи опалення, охолодження та гарячого водопостачання. Розглядалися два основні варіанти: встановлення електрокотла або сучасного теплового насоса. Після детального аналізу витрат, енергоефективності та перспектив на довготривалу експлуатацію було прийнято рішення на користь теплового насоса нового покоління – Cooper&Hunter ECOPOWER CH-HP15UIMPZM.

Основними аргументами на користь цього рішення стали:

• Висока енергоефективність теплового насоса у порівнянні з електрокотлом, що забезпечує економію на електроенергії до 50-60%;
• Можливість роботи у режимі опалення, охолодження та гарячого водопостачання з одним пристроєм;
• Стабільна робота навіть при низьких температурах до -25°C завдяки технології EVI (Enhanced Vapor Injection);
• Інверторний компресор забезпечує плавне регулювання потужності, що значно знижує навантаження на електромережу та продовжує термін служби обладнання;
• Повна сумісність із системами “Розумний дім” та можливість дистанційного керування через мобільний додаток.

Рішення

Для досягнення максимального енергозбереження та комфорту було обрано Cooper&Hunter ECOPOWER CH-HP15UIMPZM – моноблочний тепловий насос з інверторним управлінням. Це обладнання ідеально підходить для забезпечення автономного опалення та гарячого водопостачання у приватних будинках середнього розміру.

Тепловий насос був встановлений у спеціально підготовленому технічному приміщенні, що забезпечує легкий доступ до вузлів обслуговування. Зовнішній блок надійно закріплено на віброопорах, що запобігають передаванню вібрацій на стіни будинку. Для зниження тепловтрат було проведено якісне утеплення трубопроводів з використанням ізоляційних матеріалів.

1. Монтаж зовнішнього блоку теплового насоса Cooper&Hunter ECOPOWER CH-HP15UIMPZM

Після підготовчих робіт із вибору місця та розмітки, було розпочато монтаж зовнішнього блоку теплового насоса Cooper&Hunter ECOPOWER CH-HP15UIMPZM. Оскільки цей блок є моноблочним, він поєднує в собі основні елементи системи: компресор, теплообмінник і циркуляційний контур.

Для забезпечення надійності та довговічності експлуатації зовнішнього блоку було підготовлено спеціальну бетонну платформу. Це рішення дозволяє уникнути осідань ґрунту та забезпечити стійкість обладнання при роботі. Платформа має невеликий ухил для відведення конденсату під час роботи в режимі охолодження.

Щоб уникнути вібрацій та шуму, зовнішній блок встановлено на віброопори. Це спеціальні антивібраційні прокладки, що гасять коливання компресора під час роботи та знижують рівень шуму. Крім того, віброопори продовжують термін служби теплового насоса, захищаючи його внутрішні компоненти від зайвих навантажень.

Після встановлення на платформу блок було надійно зафіксовано анкерними болтами для запобігання зміщення під час роботи. Зовнішній блок також оснащений захисним козирком, який захищає його від атмосферних опадів, прямих сонячних променів та накопичення снігу в зимовий період.

Після встановлення було виконано підключення:

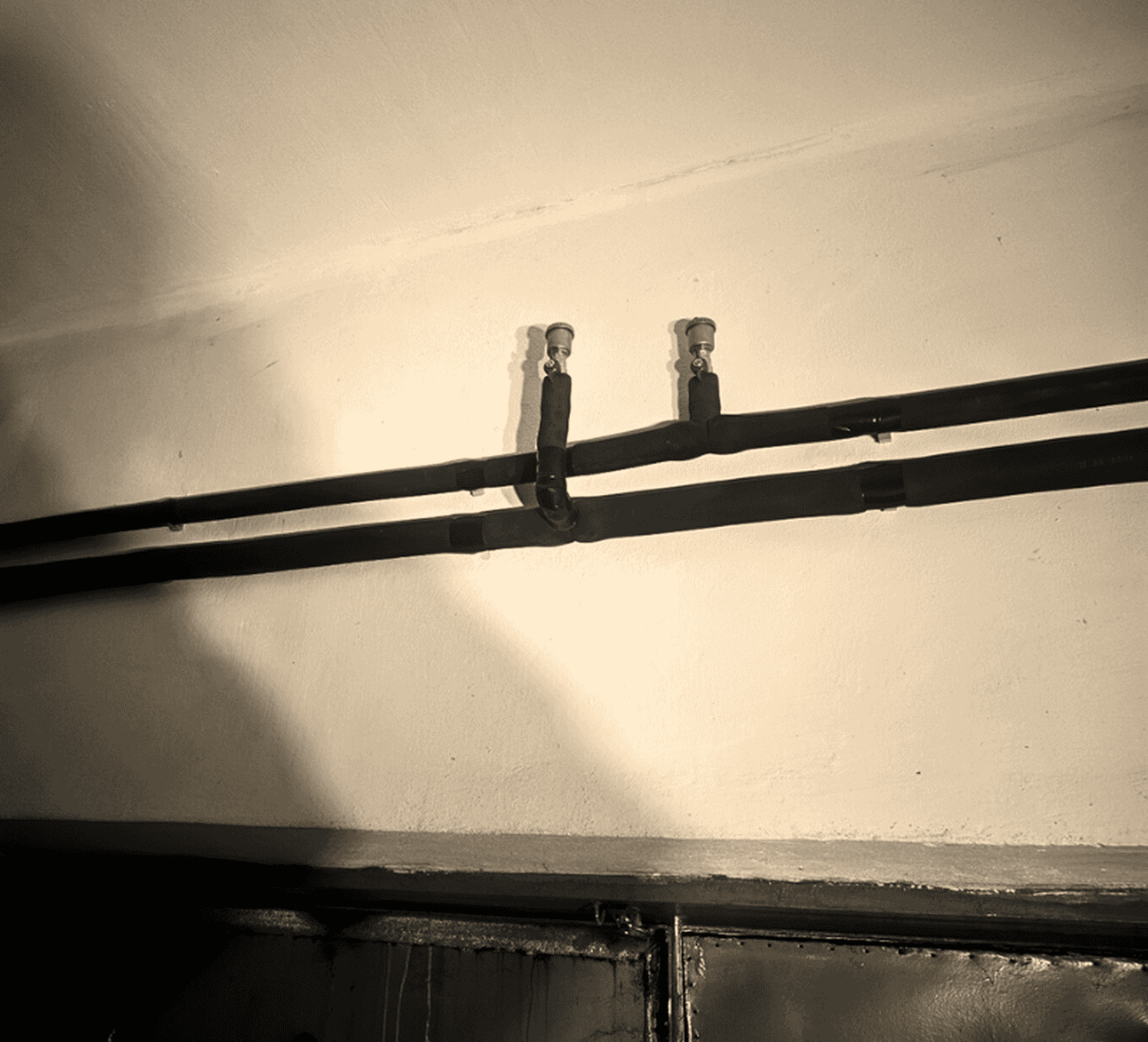

• Фреонових магістралей, які були попередньо утеплені ізоляційними матеріалами для зменшення тепловтрат;

• Трубопроводів для гарячої води та опалення з додатковим захистом від промерзання;

• Дренажної системи, що відводить конденсат від блоку.

Всі з’єднання були ретельно герметизовані та перевірені на відсутність витоків. Окрім того, було виконано вакуумування системи для видалення залишків повітря та вологи перед заправкою холодоагентом.

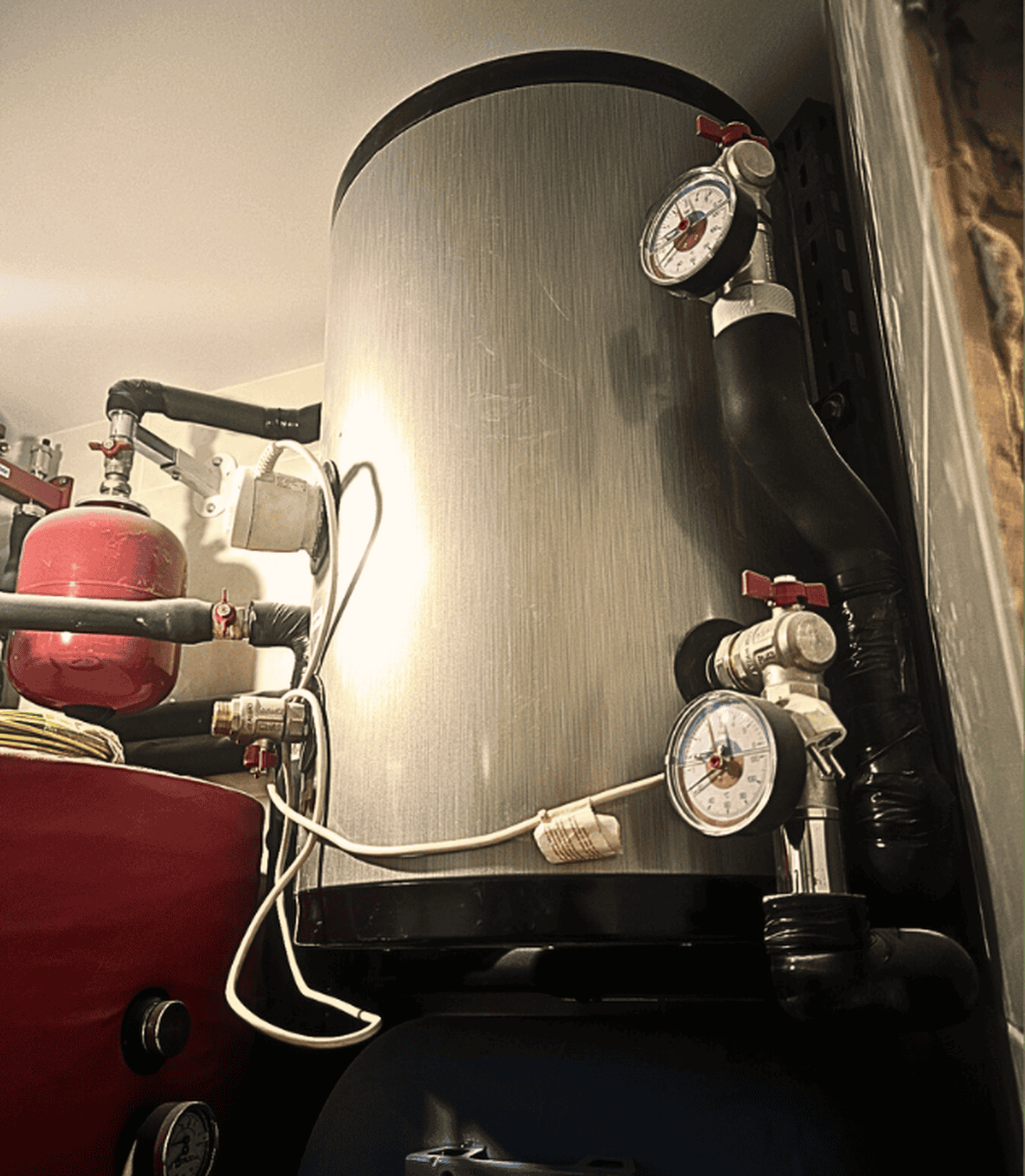

2. Встановлення буферної ємності Raymer IMPOSOL 60 літрів

Для забезпечення максимальної ефективності роботи теплового насоса Cooper&Hunter ECOPOWER CH-HP15UIMPZM було прийнято рішення встановити буферну ємність Raymer IMPOSOL об’ємом 60 літрів з горизонтальними кріпленнями.

Монтаж ємності здійснювався у технічному приміщенні, де були підготовлені надійні кріплення для безпечної фіксації обладнання на стіні. Такий формат розміщення дозволяє суттєво заощадити простір і забезпечує зручність у подальшому обслуговуванні.

Буферна ємність виконує кілька ключових функцій у системі:

• Забезпечує стабільність температури у системі опалення, знижуючи частоту ввімкнення і вимкнення теплового насоса, що сприяє продовженню його ресурсу.

• Служить для накопичення теплової енергії, що дозволяє згладжувати пікові навантаження та підтримувати оптимальний температурний режим у системі.

• Зменшує ризик утворення гідроударів у системі, підвищуючи її загальну надійність.

Підключення буферної ємності виконано з урахуванням гідравлічної ув’язки з тепловим насосом та основною розводкою трубопроводів. Всі стики були герметично ізольовані, а труби додатково утеплені для мінімізації тепловтрат.

Завдяки встановленню Raymer IMPOSOL 60 літрів система отримала додаткову стабільність і ефективність роботи, що особливо важливо для підтримання комфорту у новозбудованому будинку в умовах українського клімату.

3. Допоміжні компоненти системи

Для забезпечення стабільної та ефективної роботи теплового насоса Cooper&Hunter ECOPOWER CH-HP15UIMPZM було інтегровано низку важливих допоміжних компонентів:

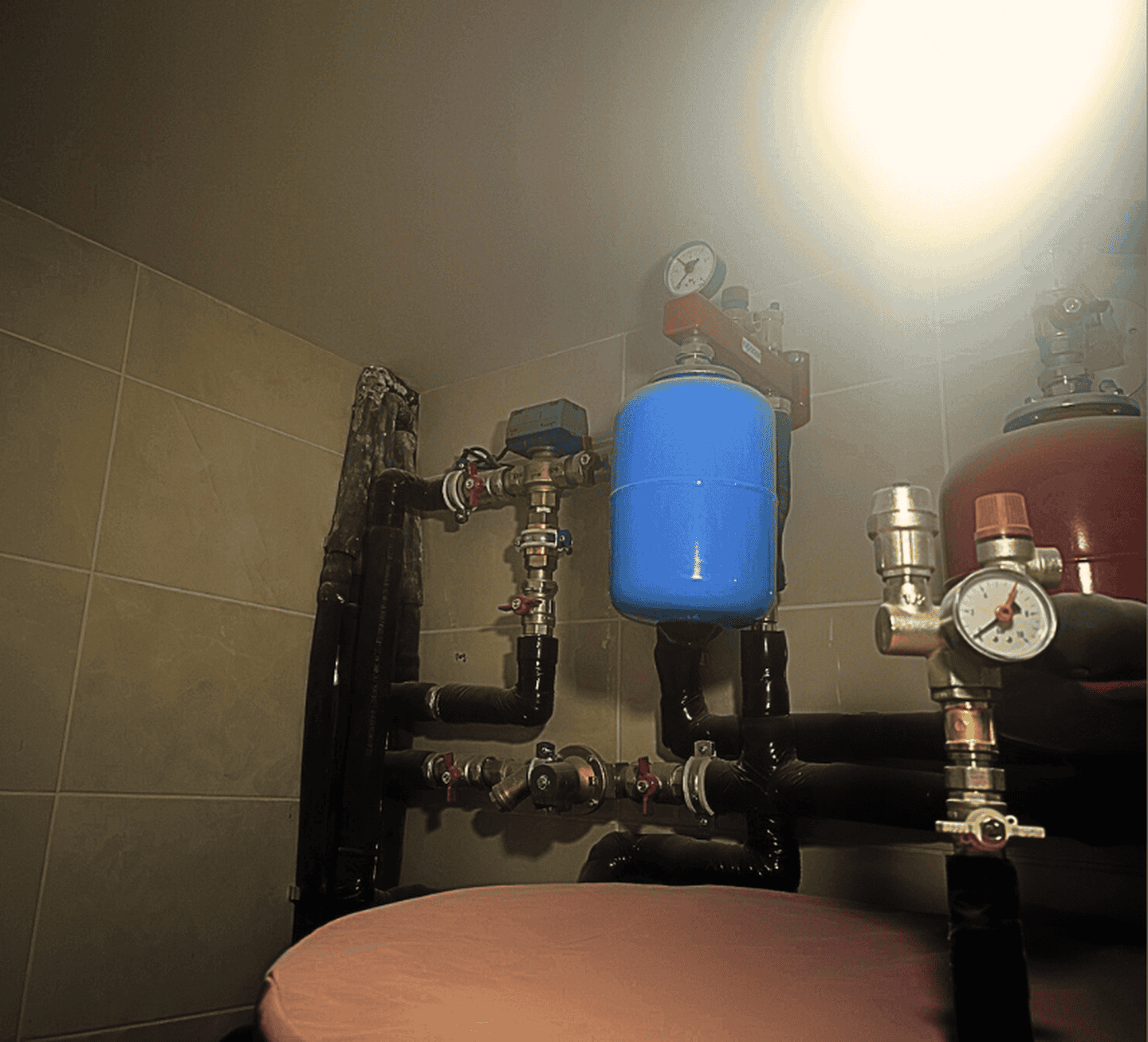

Розширювальний бак
Для компенсації теплового розширення теплоносія при нагріванні у систему було додано розширювальний бак. Він запобігає надлишковому підвищенню тиску в трубопроводах і забезпечує їх захист від можливих гідроударів. Це дозволяє підтримувати стабільність тиску в системі опалення та знижує ризик аварійних ситуацій.

Циркуляційний насос
Для ефективної циркуляції теплоносія між тепловим насосом, буферною ємністю Raymer IMPOSOL 60 л та баком ГВП, було встановлено циркуляційний насос. Він забезпечує постійний рух теплоносія по всьому контуру, підвищуючи швидкість обігріву та стабільність температури в приміщеннях. Правильний підбір насоса дозволив досягти необхідної продуктивності навіть при значних відстанях між вузлами системи.

Триходовий клапан
Однією з важливих складових системи є триходовий клапан, який виконує розподіл теплоносія між буферною ємністю та баком ГВП.

• У режимі опалення теплоносій спрямовується до буферної ємності, забезпечуючи рівномірне нагрівання радіаторів або теплої підлоги.
• У режимі нагріву води триходовий клапан перенаправляє потік до бака ГВП, забезпечуючи швидке та ефективне нагрівання води для побутових потреб.

Цей компонент працює автоматично, залежно від сигналів від контролера теплового насоса, що дозволяє максимально ефективно використовувати енергію, не втрачаючи тепла на зайві цикли перемикання.

Результат

Завдяки інтеграції розширювального бака, циркуляційного насоса та триходового клапана система опалення та гарячого водопостачання стала більш збалансованою та надійною. Тепловий насос Cooper&Hunter ECOPOWER CH-HP15UIMPZM працює у максимально ефективному режимі, забезпечуючи стабільне тепло та гарячу воду в новозбудованому будинку.

Чому саме тепловий насос Cooper&Hunter ECOPOWER CH-HP15UIMPZM? Переваги для замовника

Тепловий насос Cooper&Hunter ECOPOWER CH-HP15UIMPZM — це інноваційне рішення нового покоління для систем опалення, охолодження та гарячого водопостачання. Завдяки передовим технологіям, високій енергоефективності та екологічності, ця модель ідеально підходить для сучасних житлових та комерційних об’єктів.

Основні технічні характеристики:

• Теплопродуктивність: 5.40–14.95 кВт
• Холодопродуктивність: 3.60–10.50 кВт
• Споживана потужність (обігрів/охолодження): 1.05–3.85 кВт / 1.12–4.47 кВт
• Максимальна температура нагріву води: до +70 °C
• Робочий діапазон температур зовнішнього повітря: від –25 °C до +43 °C
• Клас енергоефективності: A+++
• Холодоагент: екологічно чистий R290
• Рівень шуму: 44 дБ(А)
• Габарити (В×Ш×Г): 1287×458×928 мм
• Живлення: 380–415 В, 50 Гц, 3 фази
• Циркуляційний насос: Grundfos
• Компресор: Panasonic EVI Inverter

Переваги моделі:

1. Висока енергоефективність

Завдяки інверторній технології та використанню холодоагенту R290, насос забезпечує значну економію електроенергії, що дозволяє знизити експлуатаційні витрати.

2. Універсальність використання

Модель підтримує п’ять режимів роботи: опалення, охолодження, гаряче водопостачання (ГВП), опалення + ГВП, охолодження + ГВП, що забезпечує комфорт у будь-яку пору року.

3. Стабільна робота при низьких температурах

Завдяки технології EVI (Enhanced Vapor Injection), насос ефективно працює навіть при зовнішній температурі до –25 °C, забезпечуючи надійне опалення в холодний період.

4. Екологічність

Використання холодоагенту R290, який має низький потенціал глобального потепління, робить цю модель безпечною для навколишнього середовища.

5. Інтелектуальне управління

Сенсорна панель керування з можливістю підключення до Wi-Fi (опційно) та підтримка 4G MMN (Management and Monitoring Network) забезпечують зручне дистанційне управління та моніторинг системи.

6. Тиха робота

Рівень шуму всього 44 дБ(А) дозволяє встановлювати насос поблизу житлових приміщень без дискомфорту для мешканців.

7. Компактний та стильний дизайн

Корпус з міцного ABS-пластику не тільки забезпечує довговічність, але й має сучасний вигляд, що гармонійно вписується в будь-який екстер’єр.

Тепловий насос Cooper&Hunter ECOPOWER CH-HP15UIMPZM — це ідеальне рішення для тих, хто шукає ефективну, надійну та екологічну систему опалення та охолодження для свого будинку чи офісу.
