Завдання:
Заявлено клієнтом встановлення теплового насосу для опалення житлового будинку на 150 кв.м.
Основною ціллю для клієнта було зниження витрат на опалення, так як було пораховано попередньо, що встановлення газового або електрокотла буде дорожче по витратам на комунальні послуги.
Рішення:
Для вирішення даного завдання прийнято рішення встановити моноблок Raymer RAY-15MN, який має високу ефективність та низькі експлуатаційні витрати.

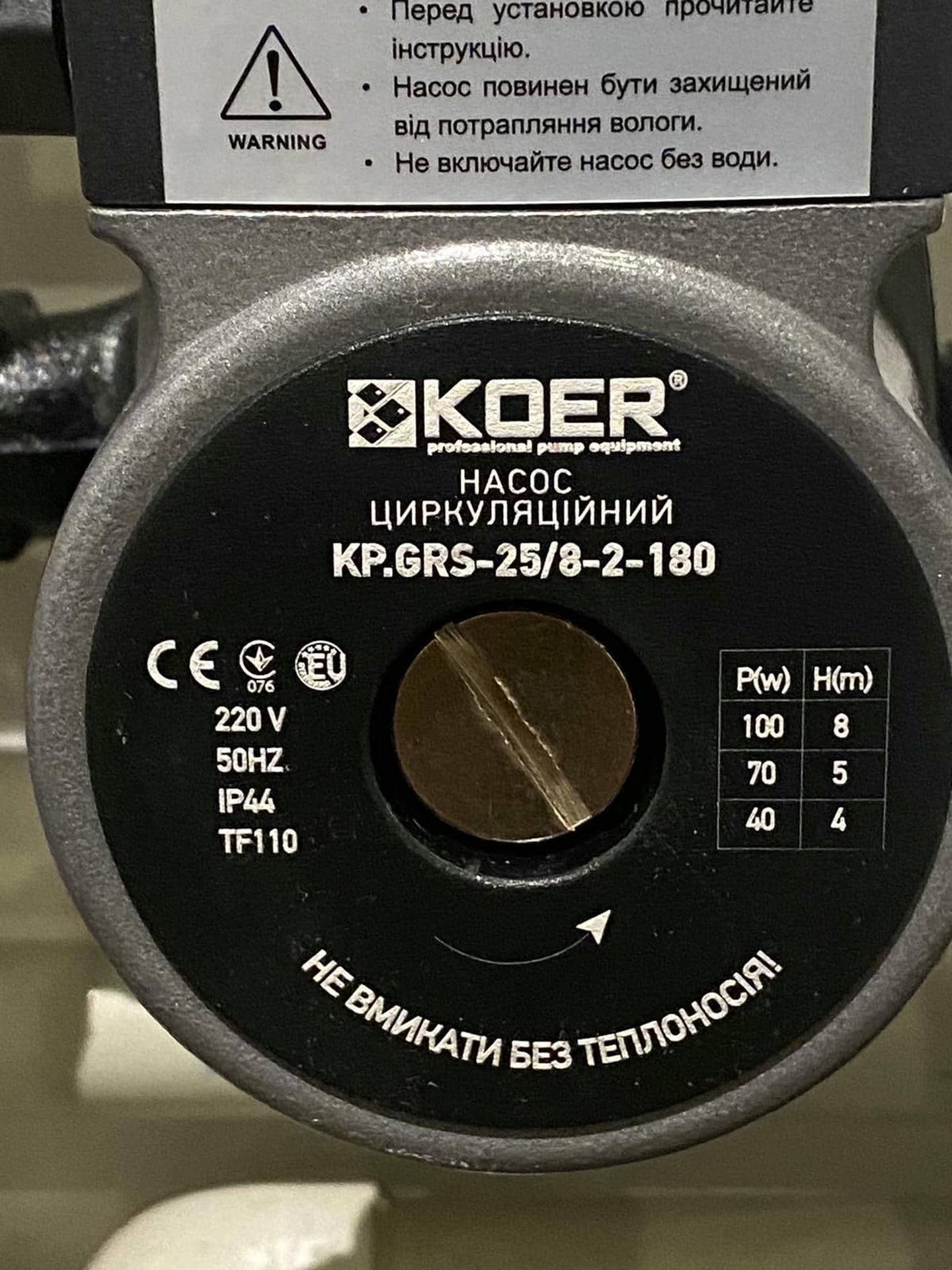

Для забезпечення стабільної роботи системи також були встановлені бак накопичувач на 60 л Raymer IMP60, циркуляційний насос KOER.
Також було встановлено стабілізатор Елекс для захисту обладнання від перепадів напруги.
Важливо зазначити, що за рекомендацією інженера, в систему з боку вулиці було залито спиртовий розчин (35-40% не більше).
Була використана теплова ізоляція для труб, з’єднань до теплового насосу, щоб уникнути тепловтрат. Також було встановити проміжний розширений теплообмінник для захисту системи від розмерзання та поділу рідин (спиртовий розчин/очищена вода).
Виконаний обсяг робіт

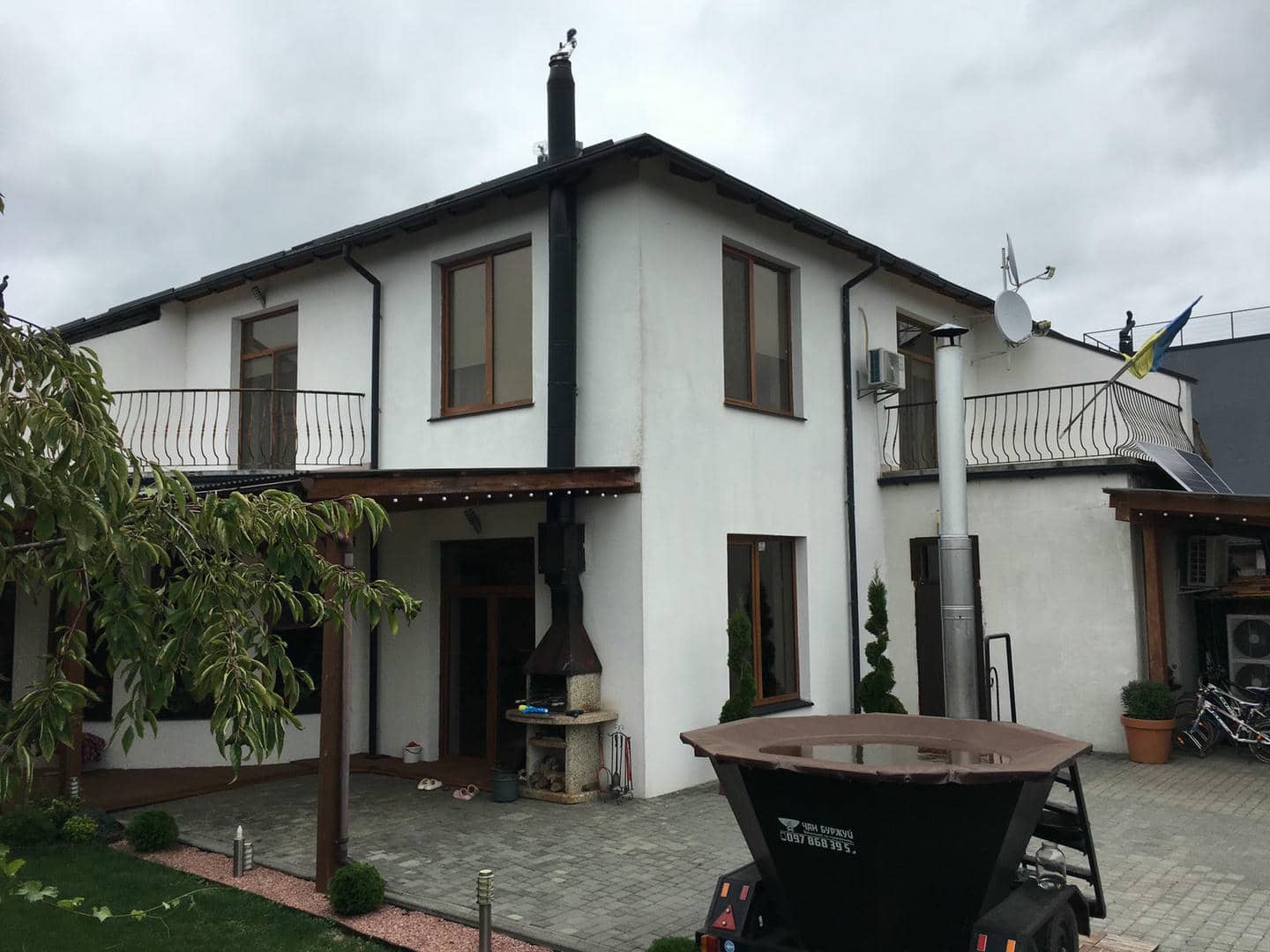

Процес установки теплового насоса Raymer RAY-15MN в приватному будинку в місті Нетішин, складався з кількох етапів, кожен з яких був детально продуманий і ретельно виконаний. Ось більш детальний опис виконаних робіт:
1. Аналіз теплових особливотей будинку.
На етапі розрахунку та підбору теплового обладнання для даного будинку було враховано, що будинок дуже добре утеплений ззовні мінеральною ватою товщиною 10 см, що має гарний тепловий ефект взимку та високий коефіцієнт холодозбереження влітку.
2. Підбір обладнання з урахуванням кліматичних умов місцевості
Враховуючи, що клімат в даній місцевості за останні десятиліття став дещо м’якший, але час від часу все одно температура може сягати до -20°C було прийнято рішення встановити тепловий насос моноблочного типу Raymer RAY-15MN.

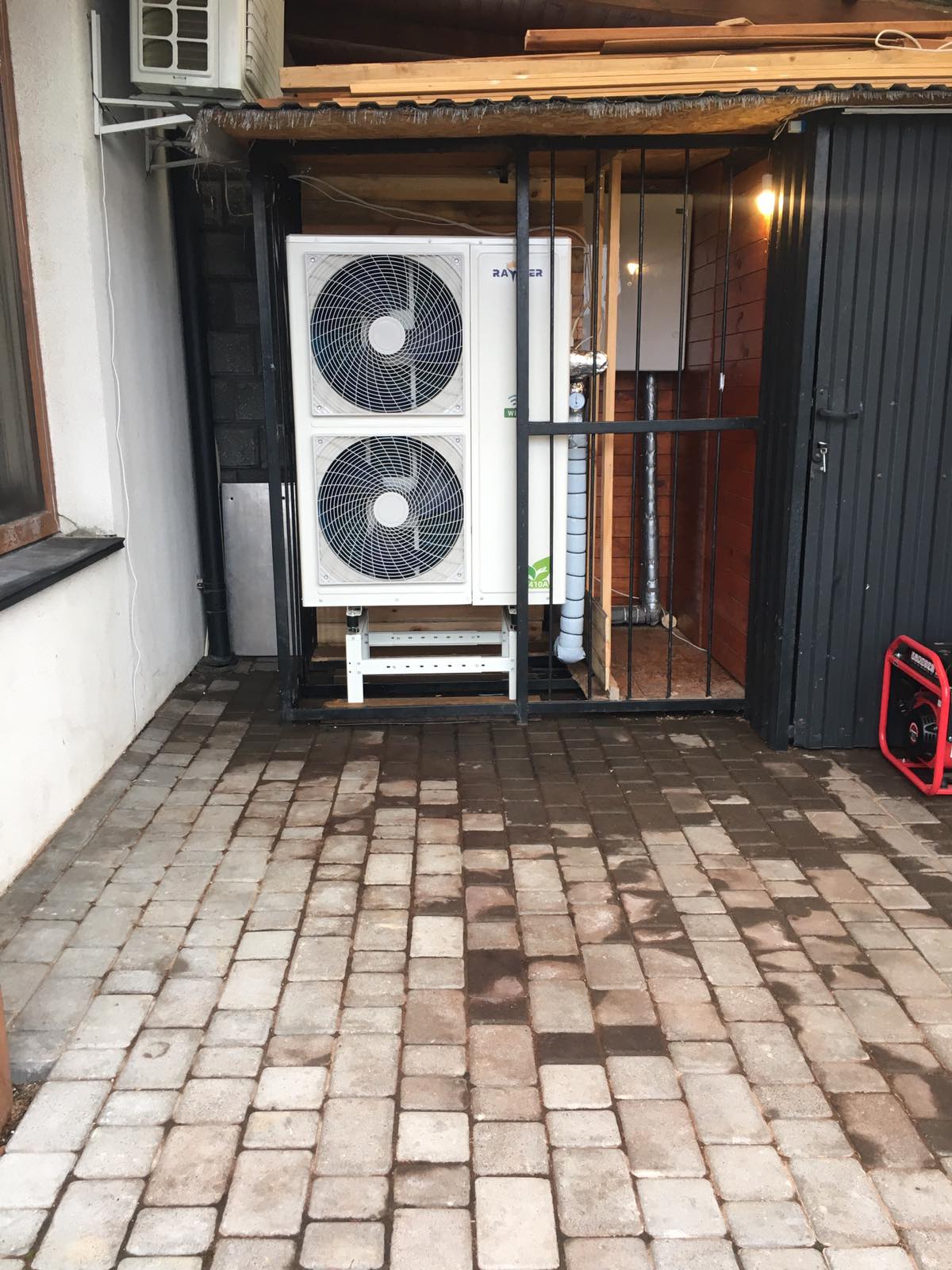

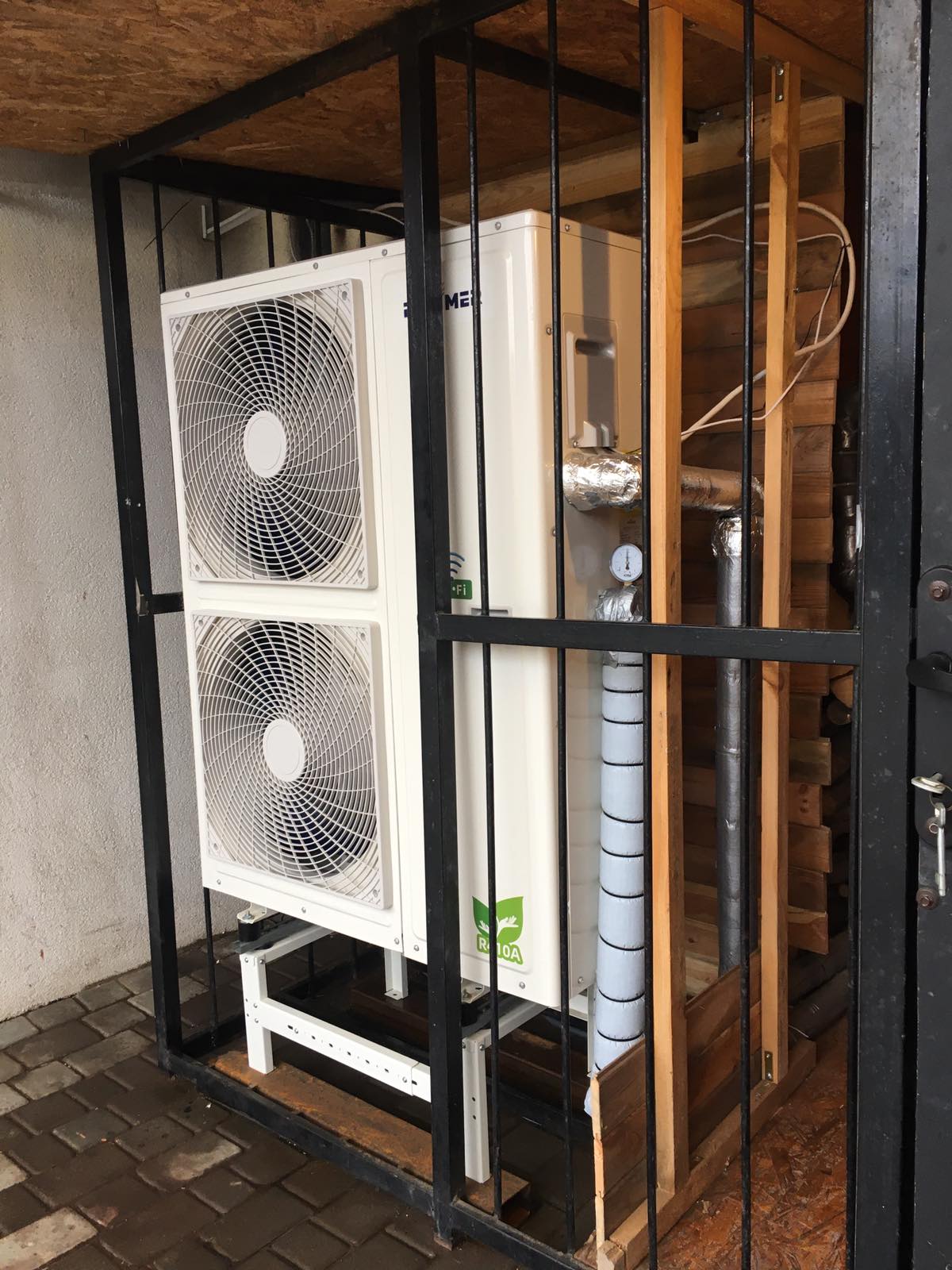

3. Монтаж зовнішнього блоку

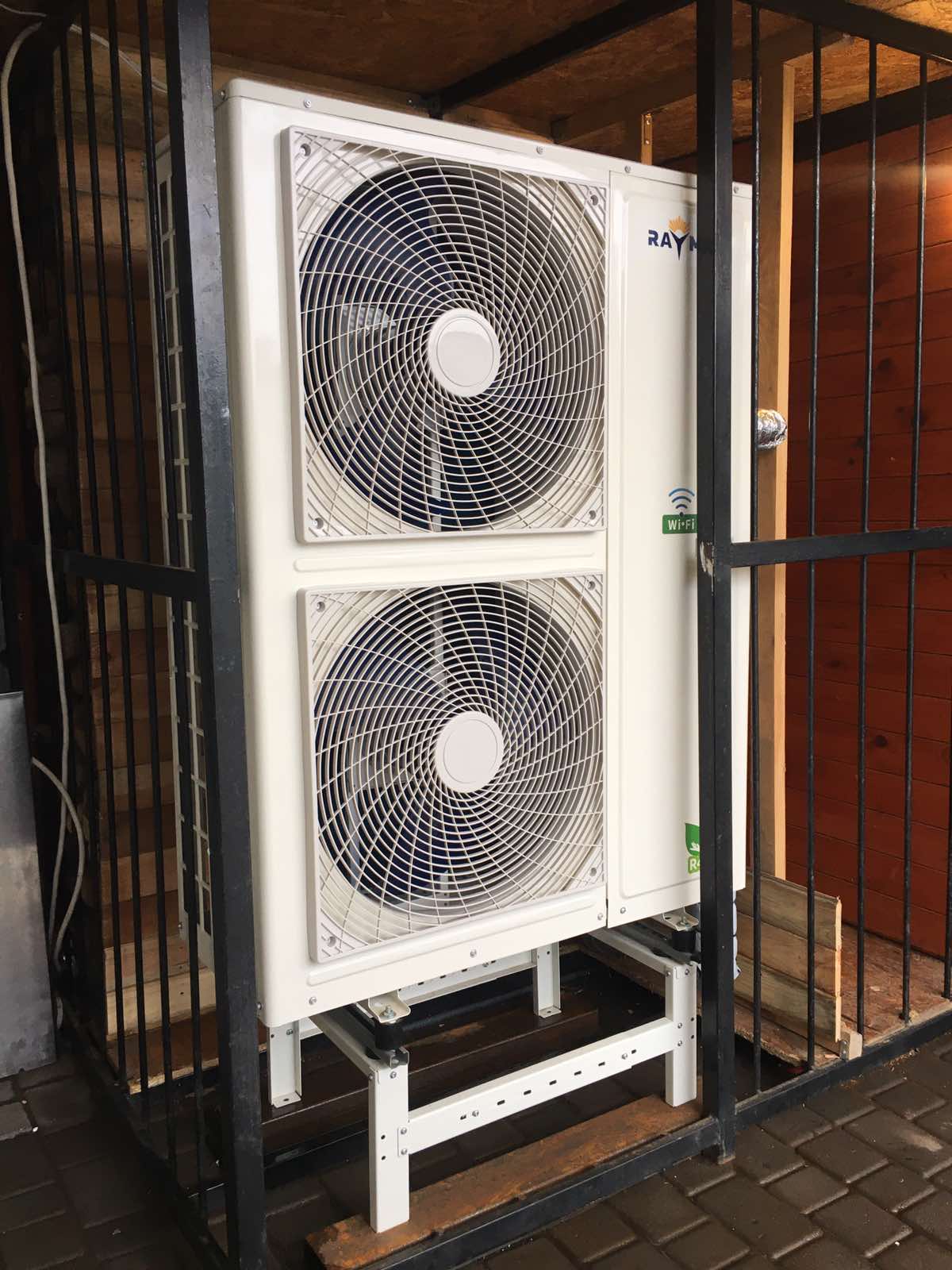

Зовнішній блок теплового насоса був встановлений на надійному фундаменті, який забезпечує стійкість та захист від впливу навколишнього середовища. Було враховано розташування зовнішнього блоку для забезпечення оптимального функціонування та зручності обслуговування.
4. Установка додаткових компонентів системи
Будь-яка система опалення вимагає встановлення додаткових ємностей для підтримання стабільної температури теплоносія в системі.

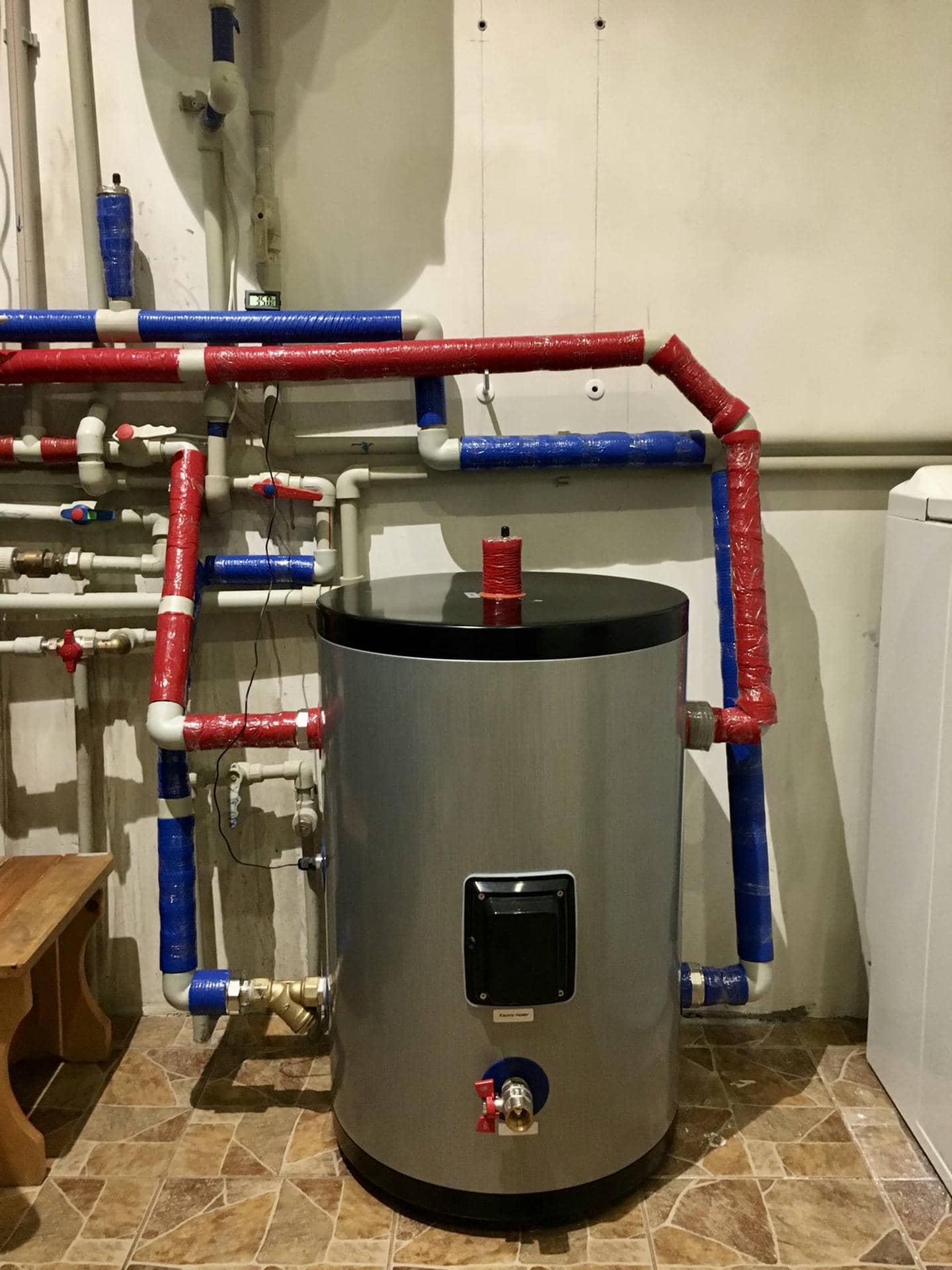

Для даного проекту достатньо було встановити бак накопичувач Raymer IMPOSOL 60 літрів, так як гаряче водопостачання наразі забезпечується окремо встановленим бойлером.
В майбутньому планується встановити бак непрямого нагріву на 200 л для забезпечення гарячого водопостачання за рахунок теплового насосу.
Встановлено бак розширювач на 5 л для прийому надлишкової води, що виникає при тепловому розширенні рідини через нагрівання.
5. Підключення стабілізатора напруги

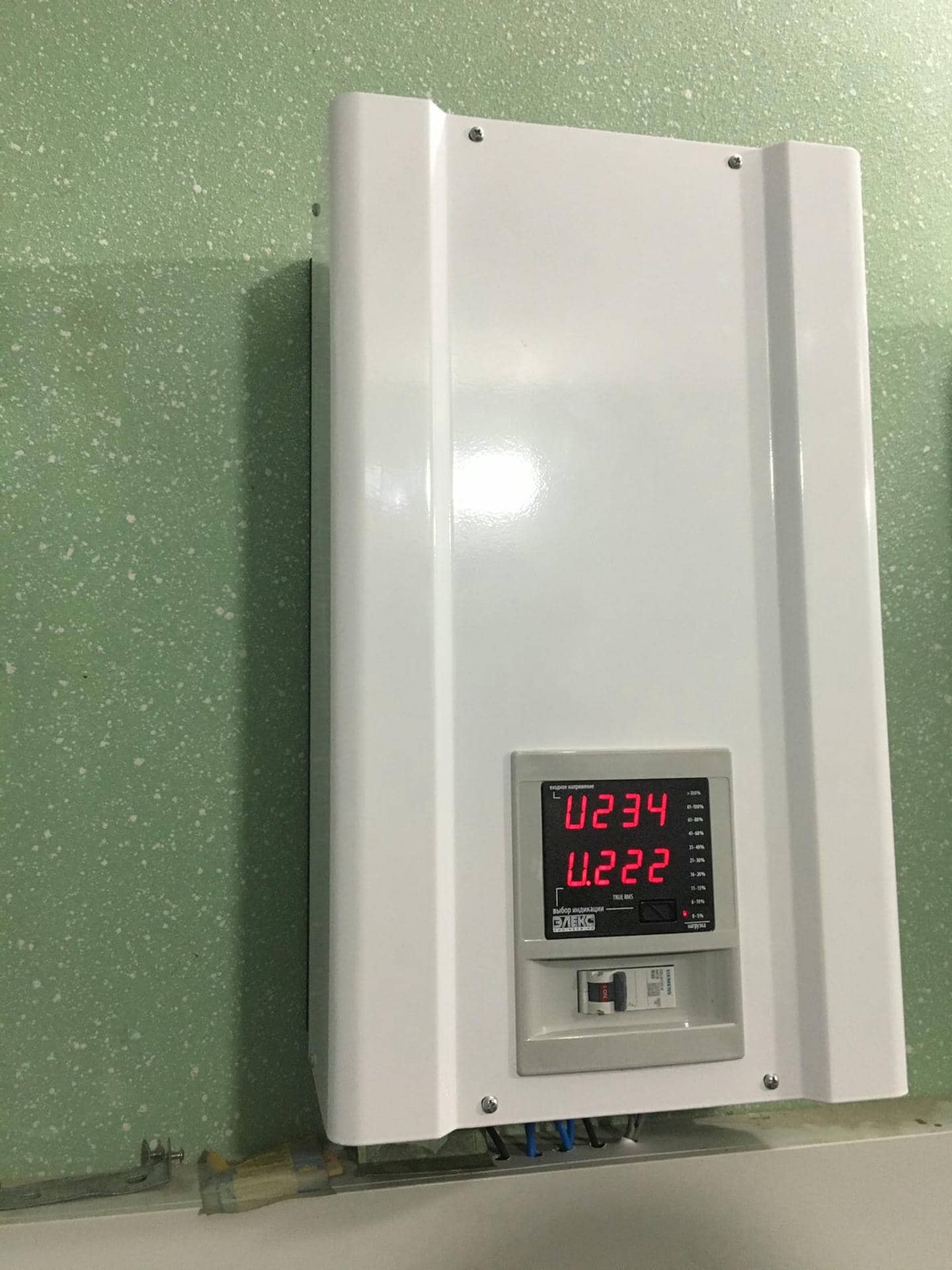

Для забезпечення безпечної та надійної роботи теплового насоса було встановлено стабілізатор напруги Елекс. Цей пристрій захищає систему від перепадів напруги та інших можливих проблем з електропостачанням.
У випадку з можливими відключеннями світла в певні періоди року стабілізатор напруги необхідний в системах опалення, що живляться від генератора або акумуляторів.

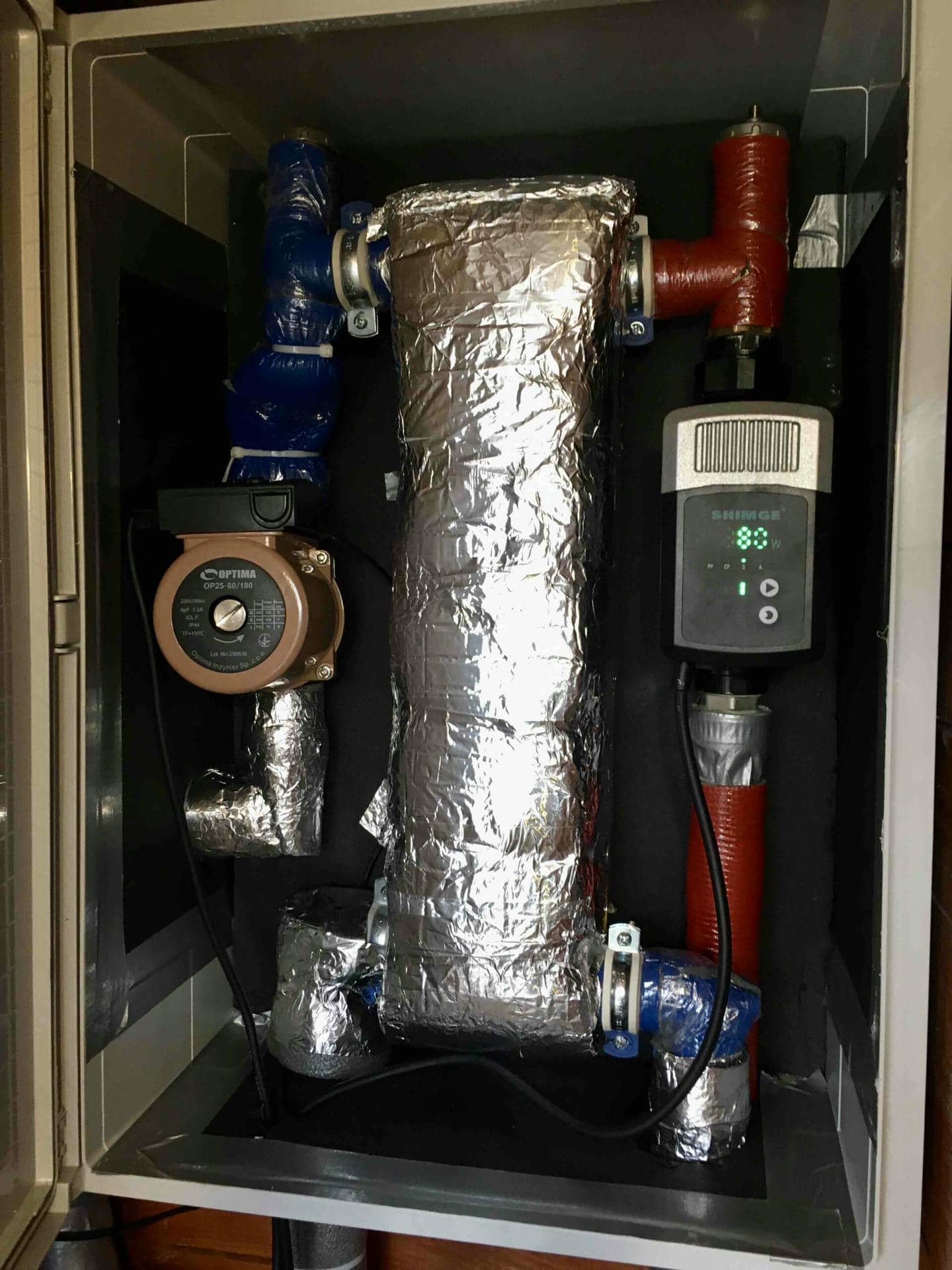

6. Встановлення паяного теплообмінника з утепленням
Так, як дана система працює на спиртовому розчині в якості теплоносія з вулиці та води в середині будинку, було прийнято рішення встановити додатково розширений паяний теплообмінник Raymer B3-050-40 на 2,5 м.кв для розподілу рідин в системі.
Паяний теплообмінник забезпечує ефективний теплообмін, а ізоляція дозволяє підтримувати стабільну температуру в робочому середовищі. Це сприяє оптимальному функціонуванню теплового насоса навіть за екстремальних зовнішніх умов.
Теплова ізоляція допомагає знизити втрати тепла під час передачі між різними середовищами (холодоагентом та водою). Це підвищує загальну ефективність системи, оскільки більше тепла передається саме туди, де воно необхідне, а не втрачається в навколишнє середовище.
Теплова ізоляція також допомагає уникнути конденсації на поверхні теплообмінника (робота ТН в режимі охолодження), що важливо для запобігання корозії та інших пошкоджень, які можуть вплинути на довговічність обладнання.
7. Тестування та налаштування системи
Після завершення монтажу була проведена ретельна перевірка всієї системи. Фахівці протестували роботу теплового насоса в різних режимах, налаштували параметри для оптимальної роботи та переконалися в правильності підключень і функціонуванні всіх компонентів.
8. Інструктаж клієнта
Після завершення всіх робіт фахівці провели детальний інструктаж для клієнта щодо використання та обслуговування теплового насоса. Клієнт отримав всі необхідні знання для ефективного використання нової системи опалення та економії на витратах на енергію.

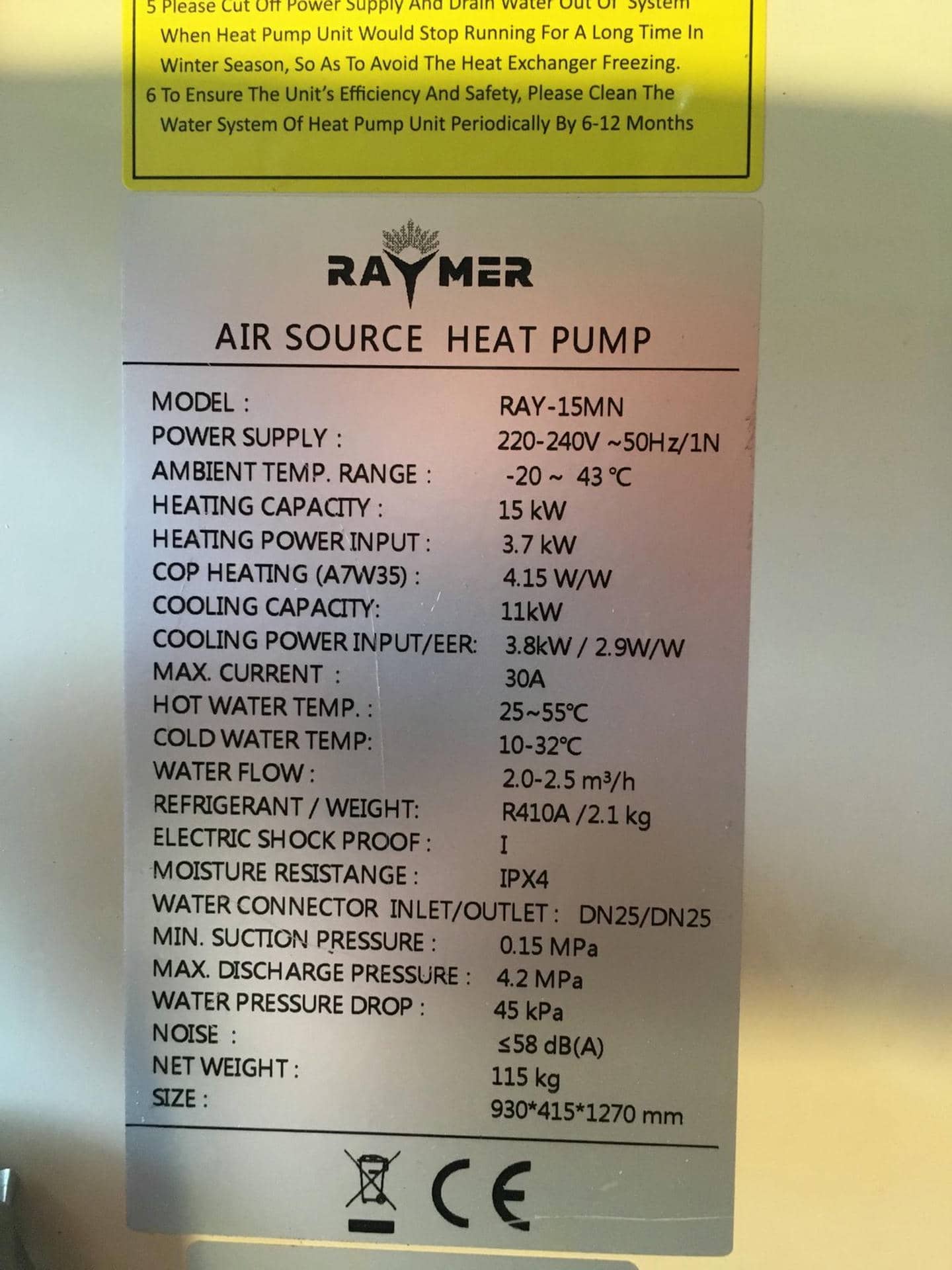

Основні характеристики теплового насосу повітря-вода Raymer RAY-15MN
Тепловий насос Raymer RAY-15MN є сучасним та високоефективним рішенням для опалення приватного будинку. Ось основні характеристики цього насосу:
Висока температура на виході: Цей тепловий насос здатен досягати високої температури на виході до 60°C, що робить його ідеальним рішенням для обігріву води та систем опалення.
Універсальне використання: Raymer RAY-15MN підходить як для ефективного опалення, так і для підготовки гарячої води для побутових потреб. Він також здатен забезпечувати активне охолодження, що робить його універсальним в різних кліматичних умовах.
Віддалений доступ через Wi-Fi: Насос обладнаний функцією віддаленого доступу через Wi-Fi. Це означає, що ви можете керувати насосом і моніторити його роботу за допомогою смартфона або комп’ютера з будь-якої точки, де є доступ в Інтернет.
Шумоізольований компресор: Зовнішній блок обладнаний особливо шумоізольованим спіральним компресором (з утепленням), що знижує рівень шуму під час роботи насоса, забезпечуючи тихіше та комфортніше середовище.
Надійний корпус: Корпус насоса виконаний зі сталі, оцинкованої і покритої порошковою фарбою, що робить його довговічним і стійким до впливу різних погодних умов.
Клас захисту від електроудару: насоси Raymer RAY мають клас захисту від ураження електричним струмом I, що забезпечує безпеку під час експлуатації.
Що отримав замовник встановивши тепловий насос Raymer RAY-15MN (220V)?
Встановивши тепловий насос Raymer RAY-15MN (220V), замовник отримав цілий ряд переваг:
- Комфортні умови протягом всього року: Тепловий насос забезпечує ефективне опалення взимку та охолодження влітку, що дозволяє підтримувати комфортну температуру в приміщенні протягом усього року.
- Видима економія коштів: Raymer RAY-15MN використовує відновлювальну енергію з навколишнього середовища (з повітря), що дозволяє значно знизити витрати на електроенергію у порівнянні з традиційними системами опалення та кондиціонування. Окупність всіх витрат на встановлення даного теплового насосу складає до 2-3 років.
- Екологічність: Використання теплового насоса знижує викиди вуглекислого газу, що робить цю систему екологічно безпечною. Це важливо для тих, хто прагне зменшити свій екологічний слід.
- Зручність та автоматизація: Насос оснащений сучасними системами керування, які дозволяють легко налаштовувати роботу системи за допомогою пульта. Це робить експлуатацію системи дуже зручною.
- Надійність та довговічність: Високоякісні компоненти, використані у Raymer RAY-15MN, забезпечують тривалий термін служби і надійну роботу навіть у складних умовах.
- Низький рівень шуму: Тепловий насос працює досить тихо, що підвищує комфорт у приміщенні, особливо вночі.
- Відсутність потреби в додатковому паливі: На відміну від традиційних систем, що працюють на газі або нафтопродуктах, цей тепловий насос не потребує додаткового палива, що знижує експлуатаційні витрати і робить систему безпечною у використанні.
Висновок
Таким чином, встановлення теплового насосу моноблочного типу Raymer RAY-15MN у приватному будинку в м. Нетішин дозволило клієнту значно знизити витрати на опалення, підвищити комфорт проживання та забезпечити екологічно чисте опалення.
Завдяки професійному підходу та високоякісному обладнанню, клієнт може бути впевнений у надійній та безперебійній роботі системи опалення протягом багатьох років.
