Власниця приватного будинку на 80 квадратних метрів у селі Нерубайське, Одеської області, звернулась за консультацією щодо переваг встановлення теплового насосу поміж інших систем опалення, так як було завдання визначитись, яку саме систему опалення встановити в будинку.
Основна мета полягала в зниженні витрат на опалення за допомогою впровадження сучасних та економічних рішень. Додатково в будинку закладалась система теплої підлоги, і потрібно було визначитись до якого джерела обігріву її під’єднати.
Рішення:
Для досягнення поставленої мети було прийнято рішення встановити тепловий насос Raymer RAY-07MN, який має високу ефективність та низькі експлуатаційні витрати, а також буферну ємність, що забезпечить тривале збереження високої температури теплоносія в системі.
Для запобігання розмороженню системи під час можливих блек-аутів або тривалих відключень електроенергії, в систему було додано розчин етилового спирту. Це забезпечує додаткову безпеку, оскільки дозволяє уникнути розморожування моноблока та системи опалення в екстремальних умовах.
Виконаний обсяг робіт
1. Аналіз існуючої системи
На початковому етапі фахівці провели детальний аналіз існуючої системи опалення. Було визначено, що система включає теплу підлогу, що стане основним джерелом обігріву в кімнатах. Також було вивчено стан теплоізоляції для оцінки ергономічності будинку.
2. Вибір обладнання
Враховуючи дані проведеного аналізу, було рекомендовано встановити тепловий насос Raymer RAY-07MN, який відповідає вимогам клієнта щодо економії та ефективності. Обладнання було підібрано з урахуванням технічних характеристик та особливостей будинку.
3. Монтаж теплового насосу

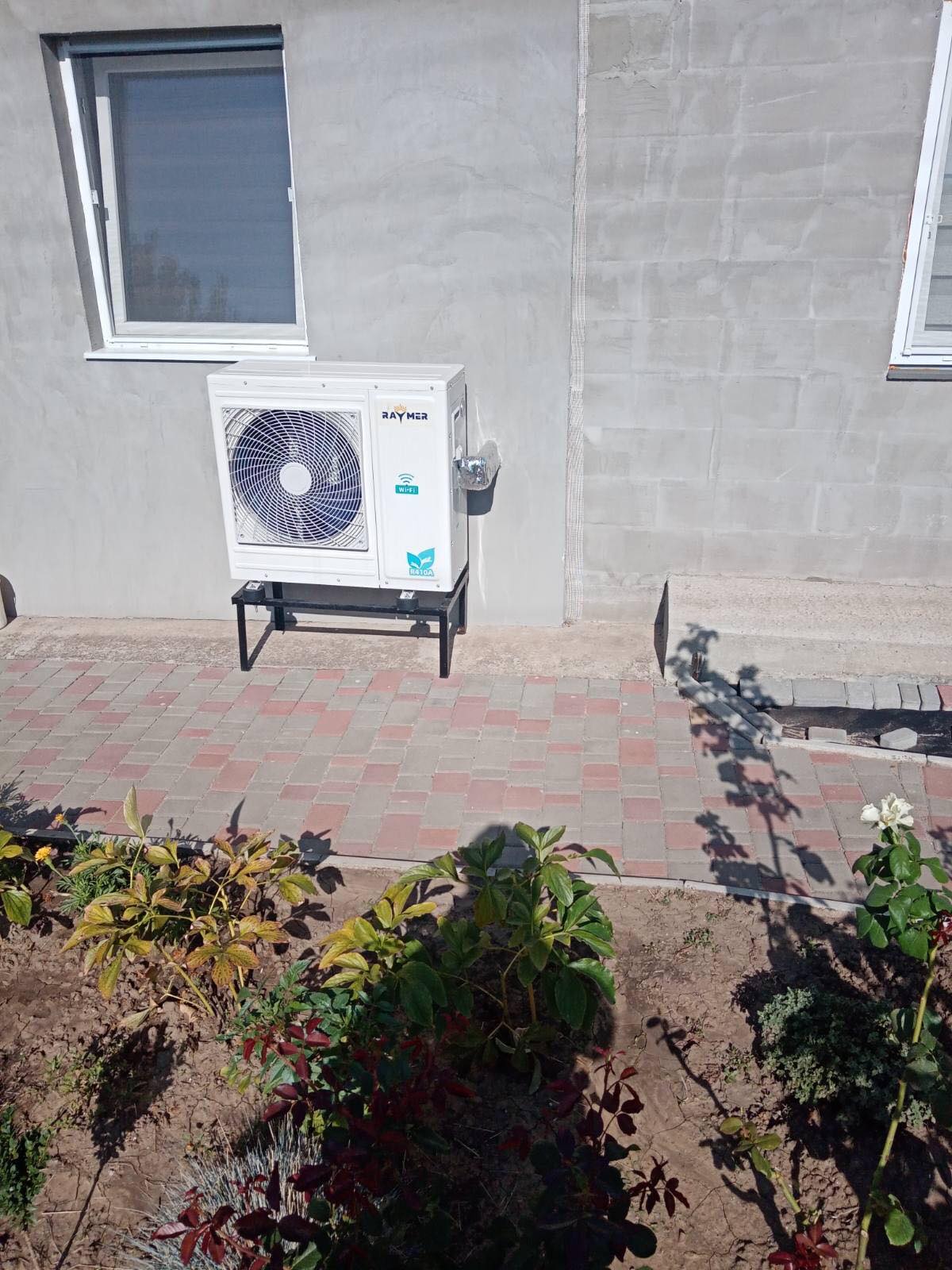

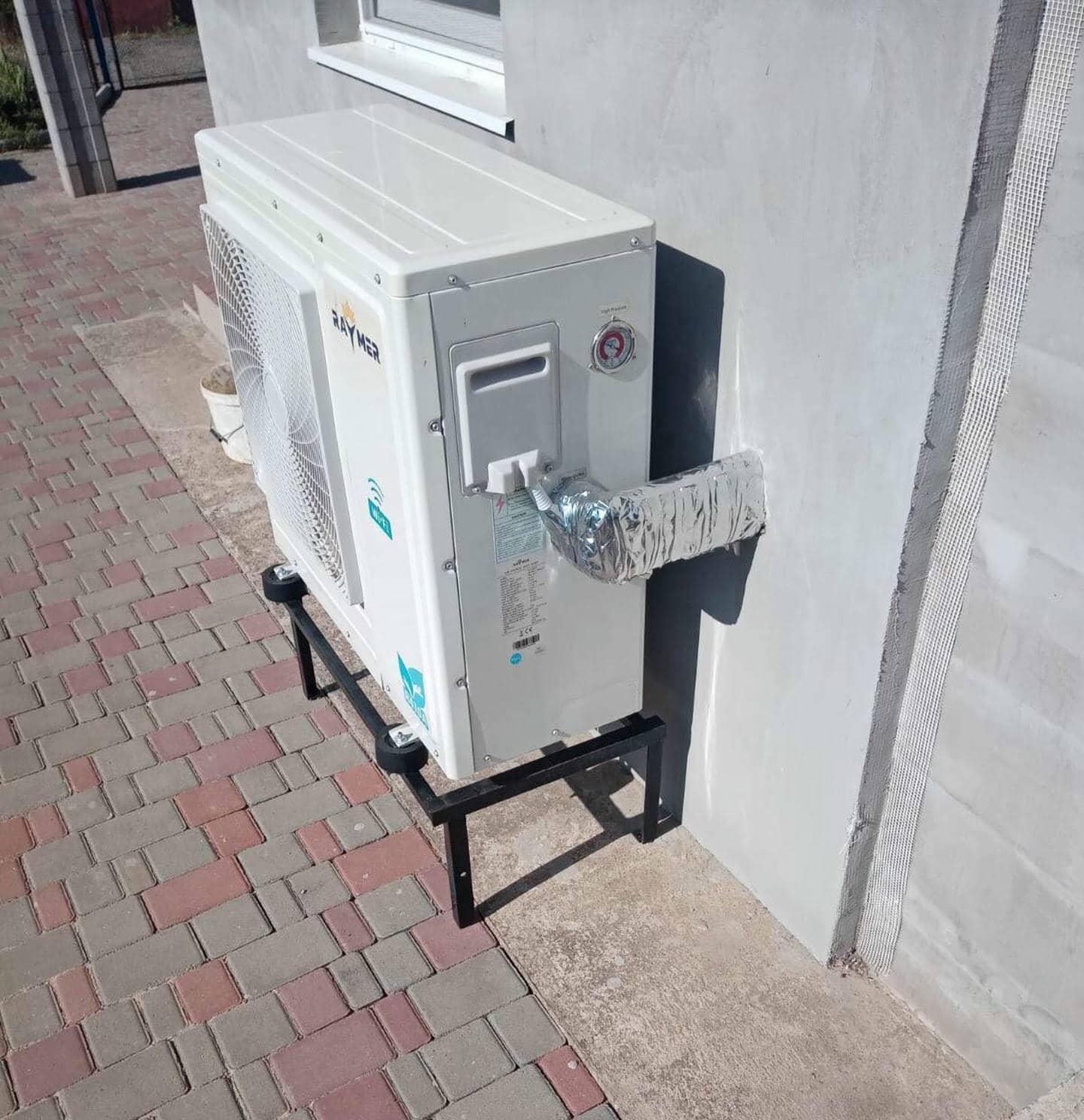

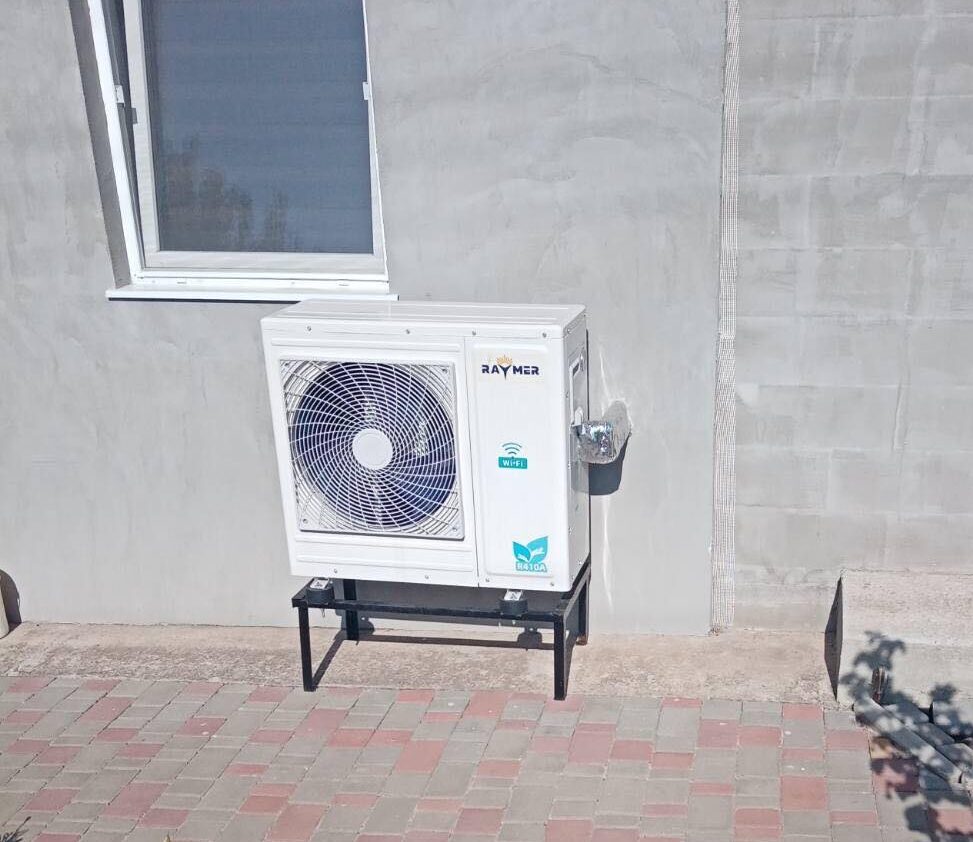

Тепловий насос Raymer RAY-07MN був встановлений металевий каркас (саморобний) на антивібраційні ніжки, щоб зменшити рівень шуму теплового насосу під часу роботи та для зменшення амортизації від прилягаючої поверхні.
4. Установка додаткових компонентів системи
Система опалення вимагає встановлення додаткових ємностей для підтримання стабільної температури теплоносія в системі.
Для коректної роботи теплового насосу в режимі опалення, охолодження рекомендовано встановити бак накопичувач, який виконує функцію змішувача та в якому осідає бруд з системи, що впливає на її довговічність.

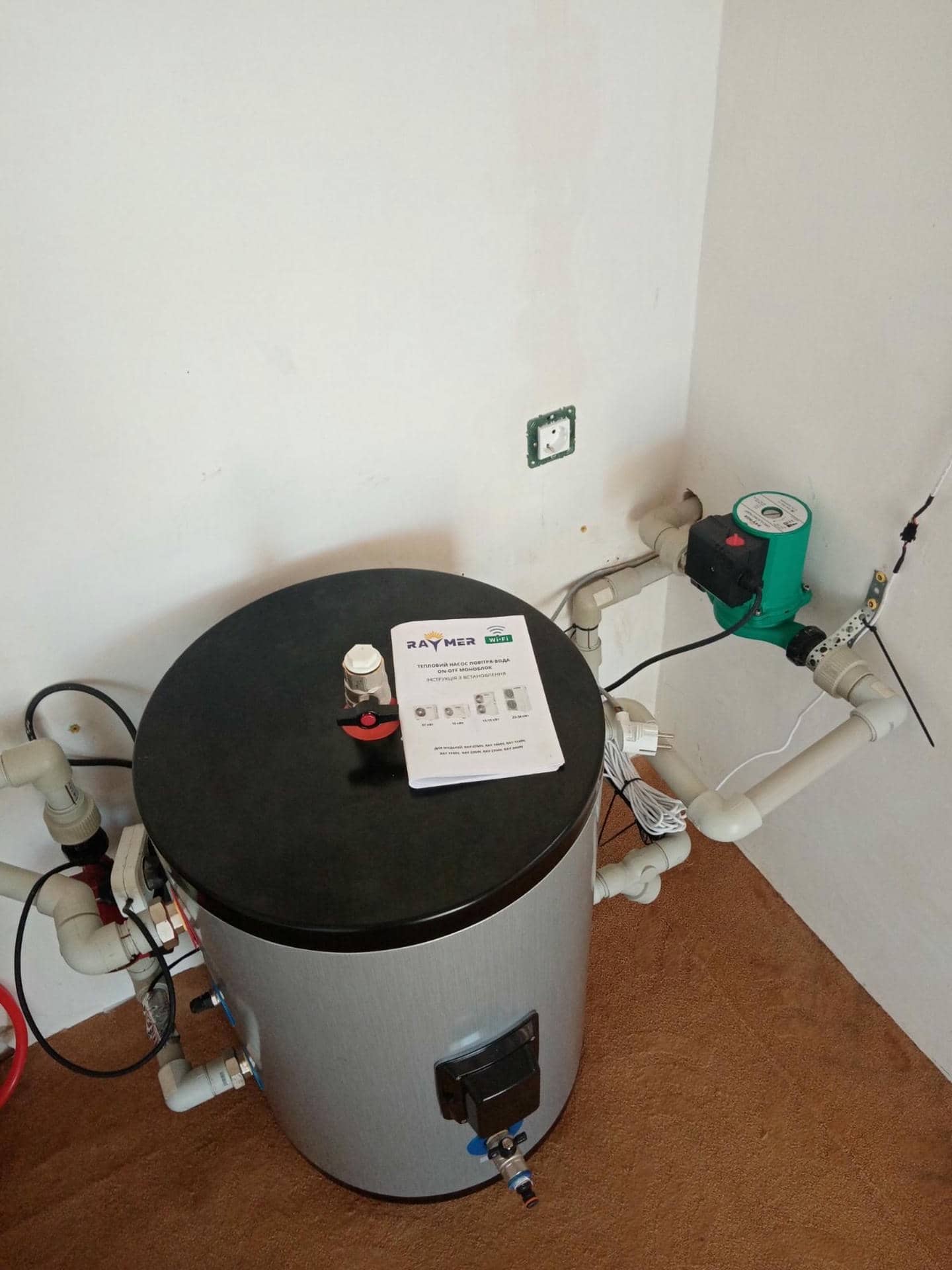

Для даного проекту достатньо було встановити бак накопичувач Raymer 60 літрів, виходячи з розрахунків довжини траси теплої підлоги в домі.
Було також встановлено циркуляційний насос Raymer RS-25/10-180 забезпечує циркуляцію теплоносія в системі, як для опалення, як і охолодження. Постійно рухає теплоносій через теплообмінник теплового насоса та по всій системі. Це дозволяє рівномірно розподіляти тепло (або холод) по приміщеннях, а також забезпечує ефективну передачу тепла до теплої підлоги, радіаторів або фанкойлів та баку ГВП.
Разом ці компоненти забезпечують ефективну роботу системи теплопостачання, переключення між режимами та стабільну циркуляцію теплоносія.

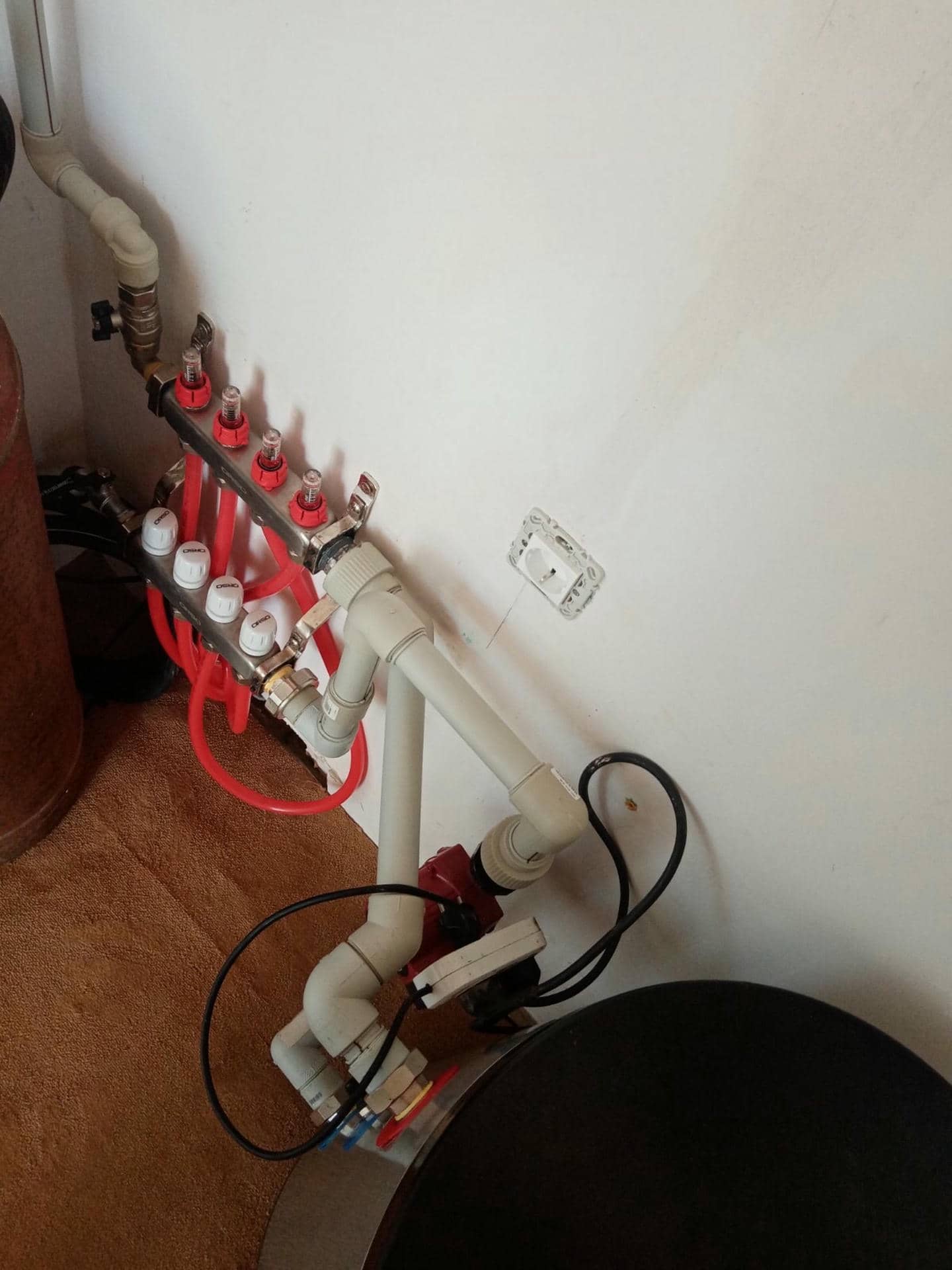

5. Підключення до гребінки теплої підлоги
Система опалення є компактною та включає чотири гребінки для підключення теплої підлоги, які повністю забезпечуються теплом від моноблока теплового насоса. Оскільки резервне джерело опалення відсутнє, всі функції обігріву виконує виключно тепловий насос, забезпечуючи стабільну та ефективну роботу системи опалення в будинку.

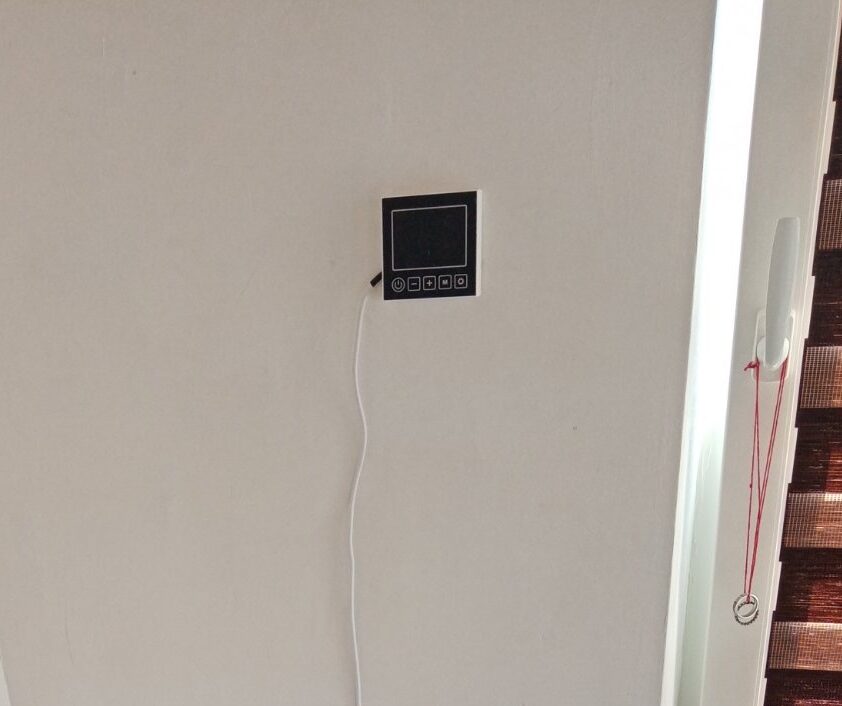

6. Встановлення контролера для контролю показників системи
Встановлення контролера для моніторингу показників системи опалення є важливим етапом, що дозволяє оптимізувати її роботу та забезпечити комфортні умови. Контролер забезпечує:
Моніторинг температури: Вимірює температуру в приміщенні та зовні, що дозволяє регулювати обігрів.
Керування режимами: Дозволяє налаштовувати різні режими роботи системи, такі як автоматичний, енергозберігаючий чи комфортний.
Візуалізацію даних: Показує показники системи на екрані, що робить їх легкими для сприйняття.
Аналіз ефективності: Збирає дані про енергоспоживання, що допомагає виявити можливості для підвищення ефективності.
Сповіщення про неполадки: Автоматично інформує про будь-які проблеми в системі, що дозволяє своєчасно вжити заходів.
Таким чином, встановлення контролера не лише підвищує ефективність роботи системи опалення, але й забезпечує її надійність та зручність в експлуатації.
Для чого в систему опалення заливають розчин етилового спирту?
Розчин етилового спирту використовується в системах теплових насосів як теплоносій у таких випадках:
Захист від замерзання: Етиловий спирт знижує температуру замерзання рідини в системі. Це важливо для запобігання утворенню льоду у зовнішньому контурі теплового насоса, особливо в холодних кліматичних умовах. Завдяки цьому система може працювати навіть при низьких температурах без ризику замерзання і пошкодження трубопроводів.
Покращена теплопередача: Розчин етилового спирту має хороші теплопровідні властивості, що сприяє більш ефективній передачі тепла між теплоносієм і обладнанням системи (випарником та конденсатором).
Безпека та екологічність: На відміну від деяких інших антифризів, етиловий спирт є менш токсичним та безпечнішим для довкілля.
Запобігання корозії: Етиловий спирт у розчині допомагає зменшити ризик корозії внутрішніх частин системи, подовжуючи термін служби обладнання.
Таким чином, використання розчину етилового спирту дозволяє системі теплового насоса ефективно працювати в умовах низьких температур, забезпечуючи стабільність і надійність системи.
Основні характеристики теплового насосу повітря-вода Raymer RAY-07MN
Тепловий насос Raymer RAY-07MN є сучасним та високоефективним рішенням для опалення приватного будинку. Ось основні характеристики цього насосу:
Висока ефективність
Raymer RAY-07MN має високий коефіцієнт продуктивності (COP), що дозволяє значно зекономити на витратах на опалення. Він використовує мінімум електроенергії для досягнення максимальної тепловіддачі.
Екологічність
Тепловий насос використовує природні джерела енергії, що знижує викиди парникових газів та робить систему екологічно чистою.
Простота в обслуговуванні
Сучасні технології, використані у тепловому насосі Raymer RAY-07MN, забезпечують легкість в обслуговуванні та високу надійність системи.
Широкий діапазон робочих температур
Тепловий насос може ефективно працювати в широкому діапазоні температур, що забезпечує його стабільну роботу навіть у складних кліматичних умовах.
Висновок: користь для клієнта
Встановлюючи тепловий насос, замовник отримує низку переваг, що роблять цей варіант опалення привабливим та ефективним:
Економія на енергоносіях: Тепловий насос використовує енергію з відновлюваних джерел, таких як повітря, вода або ґрунт, що дозволяє значно знизити витрати на опалення порівняно з традиційними газовими або електричними системами.
Енергоефективність: Теплові насоси мають високий коефіцієнт перетворення енергії (COP), що означає, що вони можуть генерувати більше тепла, ніж споживають електроенергії. Це робить їх одними з найефективніших систем опалення.
Універсальність: Тепловий насос може не лише опалювати будинок взимку, але й забезпечувати його охолодження влітку, що знижує потребу в кондиціонерах.
Екологічність: Використання теплових насосів допомагає зменшити викиди CO2 і залежність від викопних енергоносіїв, що позитивно впливає на довкілля.
Незалежність від цін на паливо: Оскільки тепловий насос використовує енергію з навколишнього середовища, замовник менше залежить від коливань цін на газ чи інші традиційні енергоносії.
Комфорт та автоматизація: Сучасні теплові насоси оснащені системами автоматичного керування, що дозволяють налаштовувати їх під індивідуальні потреби та забезпечують стабільний комфорт у будинку.
Тривалий термін експлуатації: Теплові насоси відомі своєю довговічністю, що дозволяє користуватись системою без необхідності частого ремонту або заміни.
Таким чином, замовник отримує ефективну, надійну і економічну систему опалення та охолодження, яка також є дружньою до довкілля.
