Завдання проєкту

На стадії будівництва храму в місті Яворів постало питання вибору оптимальної системи опалення. Споруда зведена з цегли, що забезпечує хорошу теплову інерційність, проте потребує потужного та ефективного джерела тепла для комфортної підтримки температури в холодний період року. Основними критеріями вибору стали: енергоефективність, економічність в експлуатації та здатність підтримувати стабільну температуру навіть у сильні морози.

Для реалізації цього завдання було обрано сучасний тепловий насос Raymer RAY-32DS2-EVI (380V) — надійну та продуктивну модель, що здатна забезпечити стабільне опалення на великих площах з мінімальними витратами електроенергії.

Рішення

Для забезпечення ефективного та економічного опалення храму було обрано тепловий насос Raymer RAY-32DS2-EVI (380V), який ідеально підходить для великих приміщень із високими стелями та хорошою тепловою інерційністю стін. Ця модель працює за технологією EVI (Enhanced Vapor Injection), що забезпечує стабільну продуктивність навіть при низьких зовнішніх температурах до -30°C, що є критично важливим для храму в зимовий період.

Монтаж обладнання включав:

• Встановлення зовнішнього блоку на міцну металеву основу з віброопорами для зниження шуму та запобігання вібраціям.

• Підключення до системи опалення храму, що дозволяє рівномірно розподіляти тепло по всьому приміщенню.

• Інтеграцію з буферною ємністю для акумуляції тепла та підвищення енергоефективності системи.

• Налаштування автоматики для підтримання стабільної температури та оптимізації витрат енергії.

Завдяки сучасним технологіям, тепловий насос Raymer RAY-32DS2-EVI дозволяє значно знизити експлуатаційні витрати на опалення, забезпечуючи комфортні умови в храмі протягом усього року.

1. Монтаж зовнішнього блоку теплового насоса Raymer RAY-32DS2-EVI (380V)

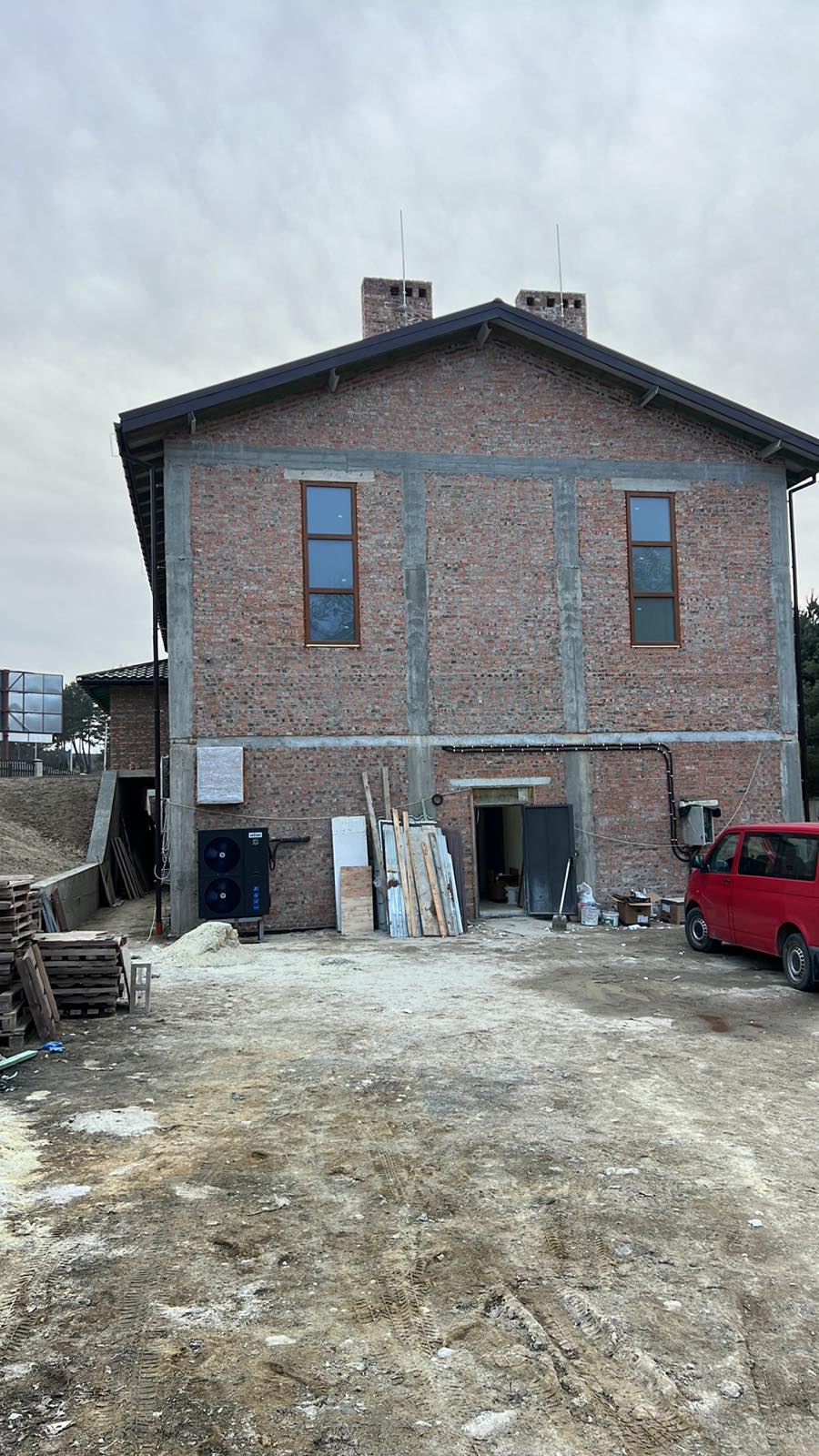

У процесі реалізації проекту з організації опалення для храму в м. Яворів було виконано монтаж зовнішнього блоку теплового насоса Raymer RAY-32DS2-EVI (380V).

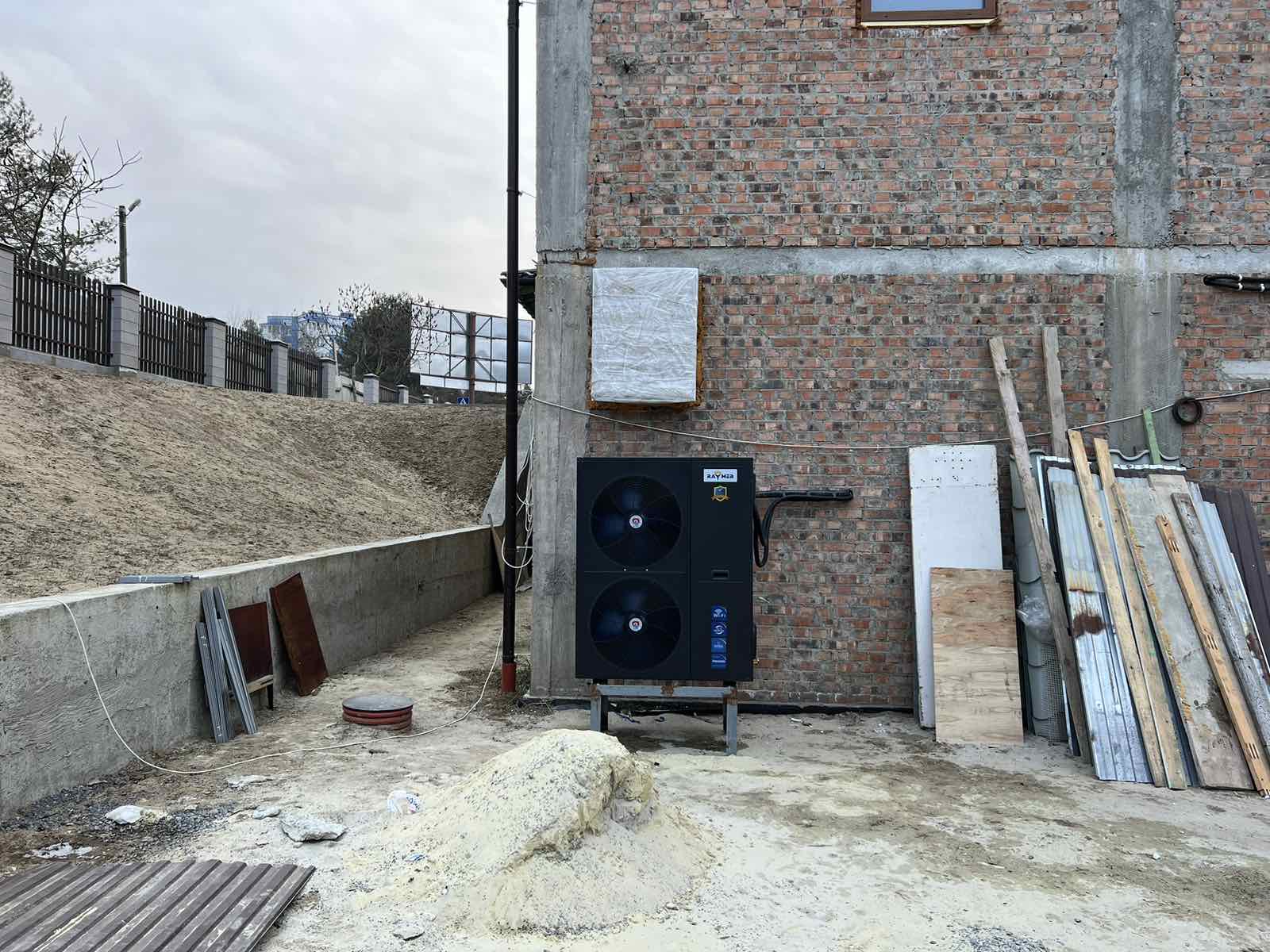

Зовнішній блок було розміщено на відкритій ділянці біля стіни з червоної цегли, що забезпечує добру вентиляцію та зручність для обслуговування. Місце вибрано з урахуванням мінімізації впливу зовнішніх факторів, таких як вітер та снігопади, а також для зручного підведення комунікацій.

Блок встановлений на спеціально виготовленій металевій основі, яка забезпечує надійну фіксацію та захист від корозії. Підставка піднята над рівнем ґрунту, що мінімізує ризик затоплення в сезон дощів або під час танення снігу.

Для зменшення рівня вібрацій та шуму, під час роботи теплового насоса використано віброопори, що не тільки підвищують комфорт під час експлуатації, але й захищають вузли обладнання від додаткового зносу.

Всі комунікаційні трубопроводи надійно герметизовані та ізольовані спеціальною фольгованою ізоляцією для збереження тепла та захисту від промерзання в зимовий період. Труби проведені вздовж стіни з надійним кріпленням для запобігання пошкодженням при вітрових навантаженнях.

Підключення до теплоносія та електроживлення виконано з дотриманням усіх вимог безпеки та рекомендацій виробника. Система налаштована на автоматичну роботу із можливістю контролю параметрів віддалено.

Зовнішній блок Raymer RAY-32DS2-EVI встановлено з урахуванням всіх будівельних та експлуатаційних норм, що гарантує стабільну та ефективну роботу системи опалення храму навіть у найхолодніші періоди.

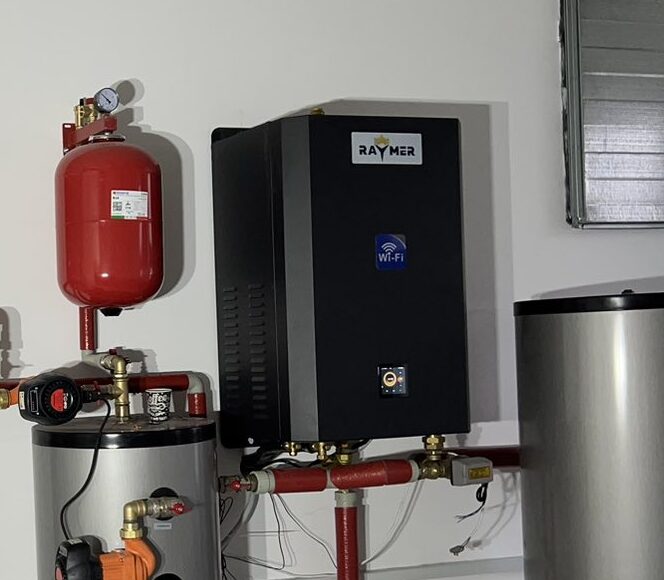

Монтаж гідромодуля Raymer

Під час реалізації проекту з організації опалення для храму в м. Яворів було встановлено гідромодуль Raymer, який є ключовим елементом у забезпеченні стабільної циркуляції теплоносія в системі. Гідромодуль виконаний у компактному корпусі, оснащений інтелектуальною системою управління, що дозволяє оптимізувати роботу теплового насоса Raymer RAY-32DS2-EVI (380V) для максимальної ефективності.

Підключення та монтажні роботи

Підключення гідромодуля виконано з використанням міцних металопластикових труб, які мають високоякісну теплоізоляцію. Це рішення мінімізує тепловтрати та забезпечує стабільний тиск у системі. На зображенні видно, що всі з’єднання виконані з використанням надійних фітингів, а також із застосуванням теплоізоляційних матеріалів, що гарантує безпечну та довговічну експлуатацію.

Прокладання трубопроводів

Трубопроводи чітко розведені та закріплені відповідно до проектних норм. Використано спеціальні тримачі для фіксації, що запобігають деформаціям і знижують вібраційне навантаження. Це дозволяє уникнути мікропошкоджень у майбутньому та забезпечує надійне функціонування гідравлічної частини.

Циркуляційний насос та група безпеки

Гідромодуль оснащений потужним циркуляційним насосом Grundfos, який забезпечує рівномірний розподіл тепла по всій площі храму. Крім цього, встановлено:

• Розширювальний бак, який запобігає надмірному підвищенню тиску під час нагрівання теплоносія;

• Групу безпеки, що включає в себе запобіжний клапан, манометр і автоматичний відвідник повітря.

Ці компоненти відповідають за захист системи від надлишкового тиску та видалення повітряних пробок під час запуску та експлуатації.

Інтелектуальне керування

Гідромодуль оснащений панеллю управління з можливістю інтеграції в загальну систему автоматизації. Це дозволяє налаштовувати режими роботи відповідно до потреб храму, економлячи енергоресурси та забезпечуючи максимальний комфорт.

3. Монтаж баку ГВП Raymer DWHP 150

Для забезпечення потреб храму в гарячій воді було встановлено бак непрямого нагріву Raymer DWHP 150. Цей бак акумулює тепло, вироблене тепловим насосом, і підтримує стабільний рівень нагріву води для побутових потреб.

Особливості монтажу:

• Вертикальне розташування: Бак змонтовано у технічному приміщенні поруч із буферною ємністю для зручного підключення до системи.
• Трубопровідне підключення: Вхід та вихід для гарячої води підключені до магістральних трубопроводів із використанням сучасних герметичних фітингів.
• Запобіжний клапан: На баку встановлено запобіжний клапан, який захищає від надлишкового тиску при нагріванні.
• Теплоізоляція: Конструкція баку передбачає наявність теплоізоляційного шару, що мінімізує втрати тепла та дозволяє зберігати температуру води тривалий час.

4. Встановлення баку-накопичувача Raymer IMP 150

Для підвищення ефективності роботи системи та забезпечення стабільного теплопостачання в храмі було встановлено бак-накопичувач Raymer IMP 150. Цей елемент відіграє роль акумулятора теплової енергії, накопичуючи та утримуючи гарячу воду, вироблену тепловим насосом Raymer RAY-32DS2-EVI (380V).

Особливості монтажу:

Розташування у технічному приміщенні: Бак змонтовано поряд із гідромодулем та іншими компонентами системи. Це забезпечує компактне розташування та зручність у підключенні до основного контуру.

Міцне кріплення: Встановлення виконане з використанням надійних анкерних болтів, що гарантують стійкість навіть при максимальному заповненні водою.

Підключення до системи: Вхід та вихід води підключені до магістральних трубопроводів із використанням термостійких фітингів. Це дозволяє забезпечити безперервний потік гарячої води без ризику витоків.

Теплоізоляція: Бак-накопичувач має шар високоякісної теплоізоляції, що мінімізує тепловтрати навіть за умов зниження температури у приміщенні.

Запобіжна арматура: На баку встановлено запобіжний клапан, який автоматично скидає надлишковий тиск, запобігаючи аварійним ситуаціям.

Термометр та індикатори рівня води: Для зручності контролю температури та об’єму води передбачені вбудовані датчики.

Функціональні можливості баку-накопичувача Raymer IMP 150:

• Акумулювання тепла: Бак здатен накопичувати значний об’єм гарячої води, що дозволяє використовувати її у періоди пікового навантаження, не вмикаючи зайвий раз тепловий насос.
• Розподіл теплової енергії: Під час зниження потреби в опаленні, надлишок тепла зберігається в баку, а під час підвищення — повертається в систему.
• Забезпечення стабільної подачі гарячої води: Навіть у моменти інтенсивного використання гарячої води бак-накопичувач підтримує задану температуру без відчутних коливань.

5. Взаємодія з тепловим насосом

Буферна ємність Raymer IMPOSOL 60 і бак ГВП Raymer DWHP 150 працюють у комплексі з гідромодулем, забезпечуючи рівномірний розподіл тепла по всій системі опалення та стабільну подачу гарячої води. Завдяки такій конфігурації вдається досягти:

• Зниження навантаження на тепловий насос під час пікових витрат тепла;
• Забезпечення гарячою водою без втрат температури;
• Підтримання стабільного тиску у контурах опалення.

6. Встановлення стабілізаторів напруги у системі опалення храму

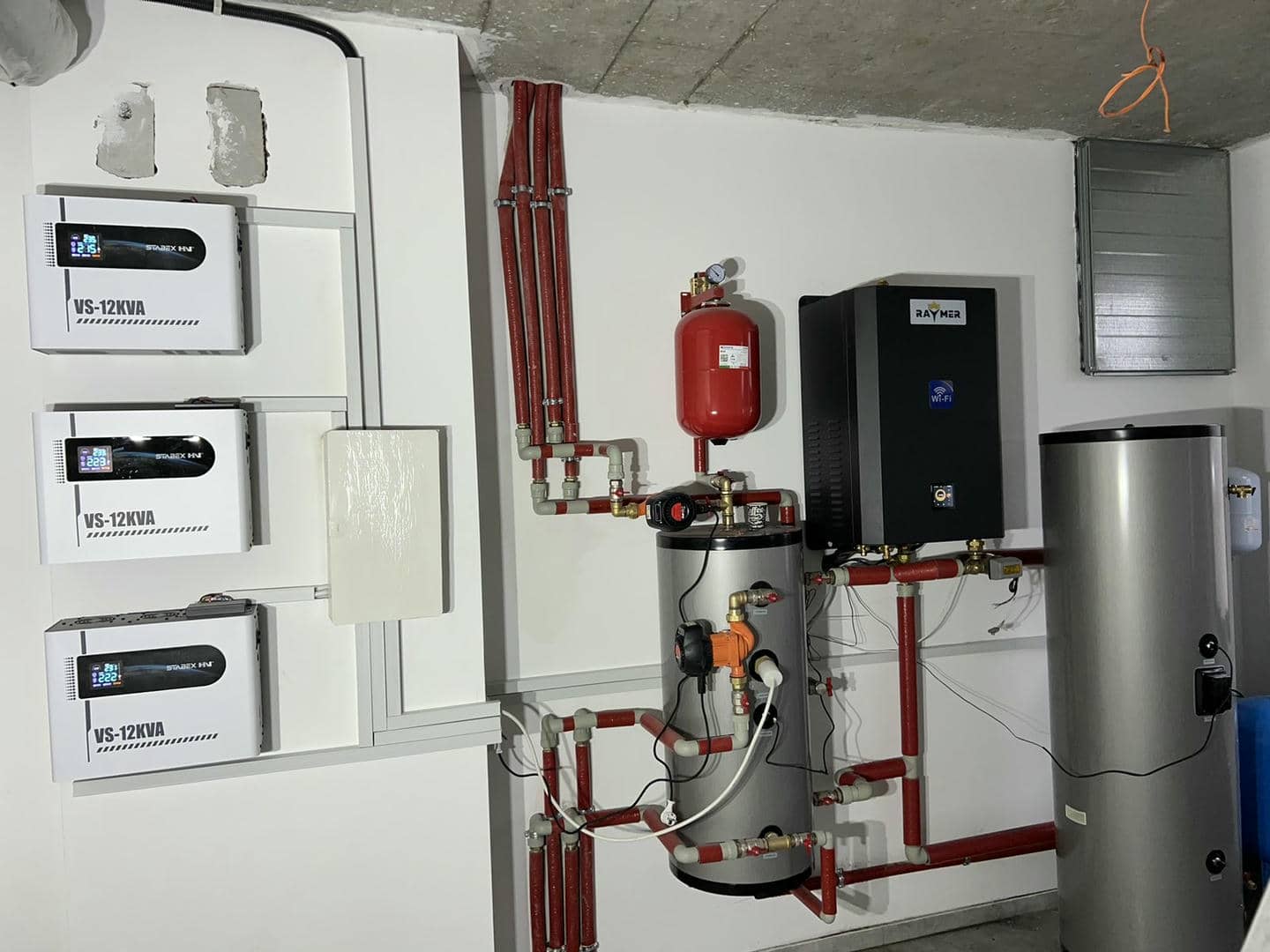

Для забезпечення безперебійної та безпечної роботи теплового насоса Raymer RAY-32DS2-EVI (380V), гідромодуля Raymer, а також бака-накопичувача Raymer IMP 150 та бойлера Raymer DWHP 150 у проекті було передбачено встановлення трьох стабілізаторів напруги Елекс Гібрид VS-12KWA на кожну фазу живлення.

Стабілізатори компактно змонтовані на стіні у вертикальному положенні для зручного доступу та обслуговування.

Кожен стабілізатор підключений до своєї фази з маркуванням для полегшення діагностики у випадку неполадок.

Підключення за допомогою мідних кабелів високої провідності, що забезпечує мінімальні втрати під час передачі струму. Для запобігання перевантаженням у випадку сильних стрибків напруги встановлено запобіжники автоматичного відключення.

Переваги використання стабілізаторів Елекс Гібрид VS-12KWA:

1. Час реакції стабілізатора становить всього 20 мс, що забезпечує миттєву корекцію напруги.

2. До 98%, що мінімізує втрати електроенергії.

3. Вихідна напруга стабілізується з відхиленням не більше ніж ±2%, що є критично важливим для інверторних компресорів та циркуляційних насосів.

4. Захист від короткого замикання та перевантаження.

Встановлення стабілізаторів напруги стало важливою складовою у забезпеченні надійності та довговічності всієї опалювальної системи храму, мінімізуючи ризики виходу з ладу обладнання через нестабільність електромережі.

Особливості теплового насоса Raymer RAY-32DS1 EVI:

Економія електроенергії

Тепловий насос є енергозберігаючим рішенням для обігріву. Системи опалення на основі теплових насосів можуть заощадити до 80% електроенергії порівняно з традиційними методами. Це відбувається завдяки використанню тепла з навколишнього середовища для обігріву замість прямого виробництва тепла.

Порівняльний аналіз показує, що навіть у холодних умовах тепловий насос здатний ефективно працювати, забезпечуючи тепло в будинку і при цьому знижуючи електроспоживання.

Екологічна чистота

Особливу увагу слід приділити екологічній чистоті теплового насоса. Використання фреону R32 робить його екологічно безпечним варіантом. Зниження викидів CO2 допомагає в боротьбі зі зміною клімату та робить насос стійкішим до екологічних викликів.

Безшумна робота і комфорт:

• Тепловий насос Raymer має безшумну роботу, що дає змогу його використання в різних житлових приміщеннях, не порушуючи комфорту.
• Вбудована функція охолодження в стандартній версії насоса забезпечує приємний мікроклімат у приміщенні навіть у спекотну пору року.

Інверторна технологія

Інверторна технологія в тепловому насосі дає змогу регулювати потужність насоса залежно від реальних потреб. Це означає, що він працює з максимальною ефективністю, підлаштовуючись під зміни зовнішніх умов.

Переваги такої системи полягають у більш стабільному і комфортному обігріві, а також у додатковій економії енергії.

Технологія EVI

Технологія EVI (Enhanced Vapor Injection) у тепловому насосі Raymer RAY-32DS1-EVI – це вдосконалена функція, яка підвищує ефективність і продуктивність теплового насоса, особливо в умовах низьких температур. Технологія EVI працює завдяки впорскуванню додаткової пари в процес стиснення, що дає змогу тепловому насосу підтримувати вищий рівень ефективності навіть під час роботи в холодніших кліматичних умовах.

У стандартному тепловому насосі при зниженні температури зовнішнього повітря СОР, як правило, знижується. Однак у разі використання технології EVI тепловий насос може оптимізувати свою роботу завдяки регулюванню витрати холодоагенту та впорскуванню додаткової пари. У результаті підвищується теплова потужність і ефективність, що робить тепловий насос більш придатним для роботи в зимових умовах.

Віддалений доступ через Wi-Fi

Насоси обладнані функцією віддаленого доступу через Wi-Fi. Це означає, що ви можете керувати насосом і моніторити його роботу за допомогою смартфона або комп’ютера з будь-якої точки, де є доступ в Інтернет.

Надійність і довговічність

Тепловий насос Raymer RAY-32DS1-EVI 380V 32 кВт спліт-система, вирізняється високою надійністю і довговічністю. Сучасні технології та якісні матеріали забезпечують довгий термін служби обладнання.

Досвід використання насоса підтверджується позитивними відгуками користувачів, які відзначають стабільність роботи і рівень комфорту, що забезпечується цим обладнанням.

Користь встановлення Raymer RAY-32DS1-EVI для замовника

Встановлення теплового насоса приносить замовнику ряд важливих переваг:

Економія на енергоспоживанні: Теплові насоси використовують мінімум електроенергії для перетворення тепла з повітря або землі. Це дозволяє значно знизити витрати на опалення в порівнянні з традиційними електрокотлами чи газовими котлами.

Комфорт у будь-яку пору року: Теплові насоси забезпечують як опалення взимку, так і охолодження влітку, дозволяючи підтримувати оптимальну температуру в будинку протягом всього року.

Екологічність: Теплові насоси працюють на основі відновлюваних джерел енергії, зменшуючи викиди CO2 та роблячи внесок у збереження довкілля.

Надійність та тривалий термін служби: Сучасні теплові насоси мають високу надійність і тривалий термін служби, забезпечуючи стабільну роботу системи опалення протягом багатьох років.

Автоматизація і легке керування: Сучасні теплові насоси обладнані інтелектуальними системами управління, включаючи можливість керування через смартфон, що дозволяє легко контролювати роботу системи з будь-якого місця.

Загалом, встановлення теплового насоса Raymer RAY-32DS1-EVI дає замовнику фінансові вигоди, комфорт та екологічні переваги.
