Організація опалення для приватного будинку: встановлення теплового насосу Raymer RAY-10DS1-EVI
До нас звернувся клієнт із запитом на організацію ефективної системи опалення для невеликого приватного будинку. Основним завданням було забезпечити стабільний та економний обігрів приміщення в холодний період, а також створити комфортні умови проживання з мінімальними витратами на енергоресурси.
Після детального аналізу об’єкта, оцінки теплових втрат та обговорення потреб клієнта було прийнято рішення встановити тепловий насос Raymer RAY-10DS1-EVI. Це енергоефективне рішення дозволяє не лише опалювати будинок узимку, а й забезпечувати гаряче водопостачання та навіть працювати в режимі охолодження влітку.
Етапи виконаних робіт
1. Процес встановлення зовнішнього блоку теплового насосу

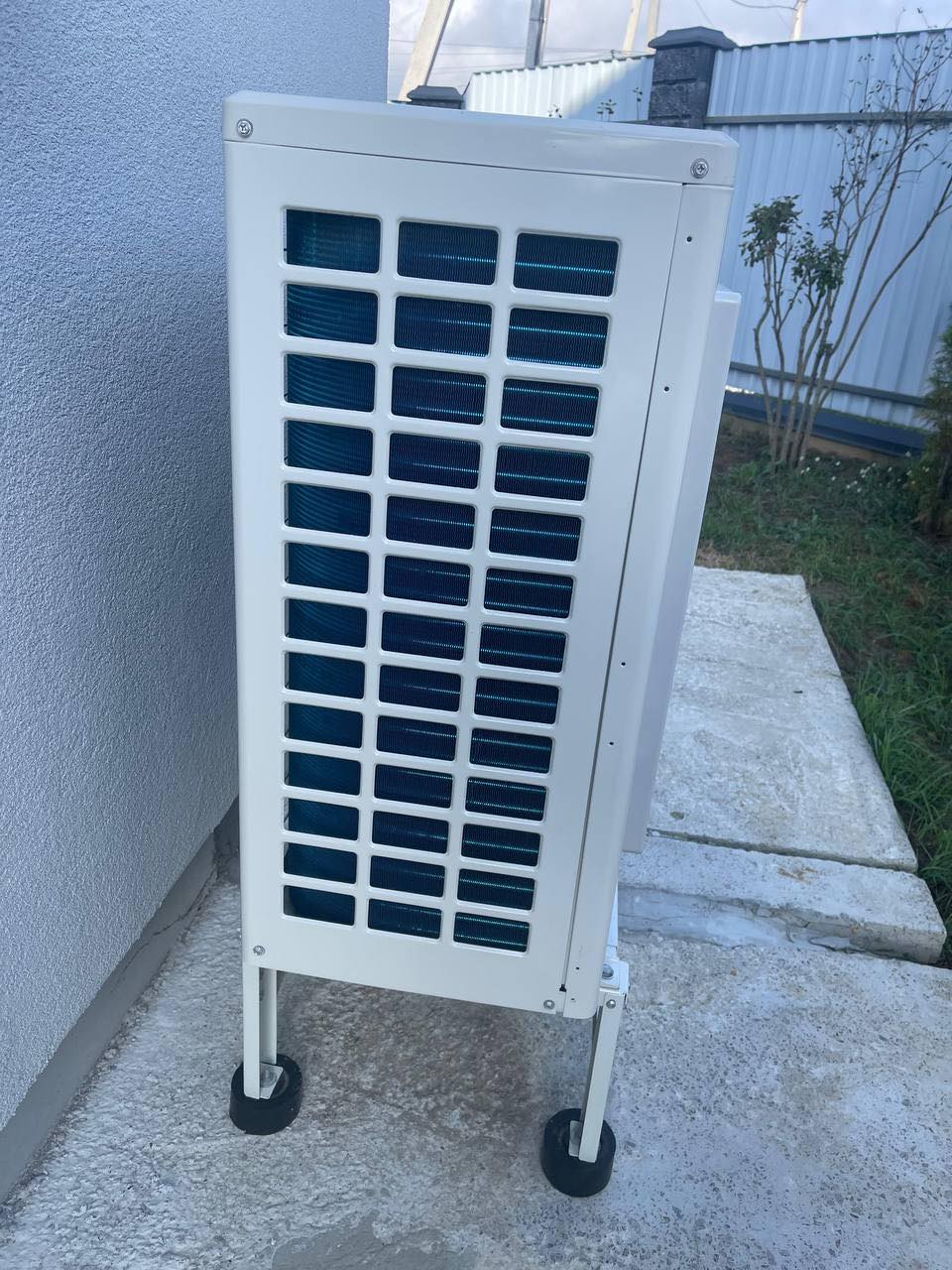

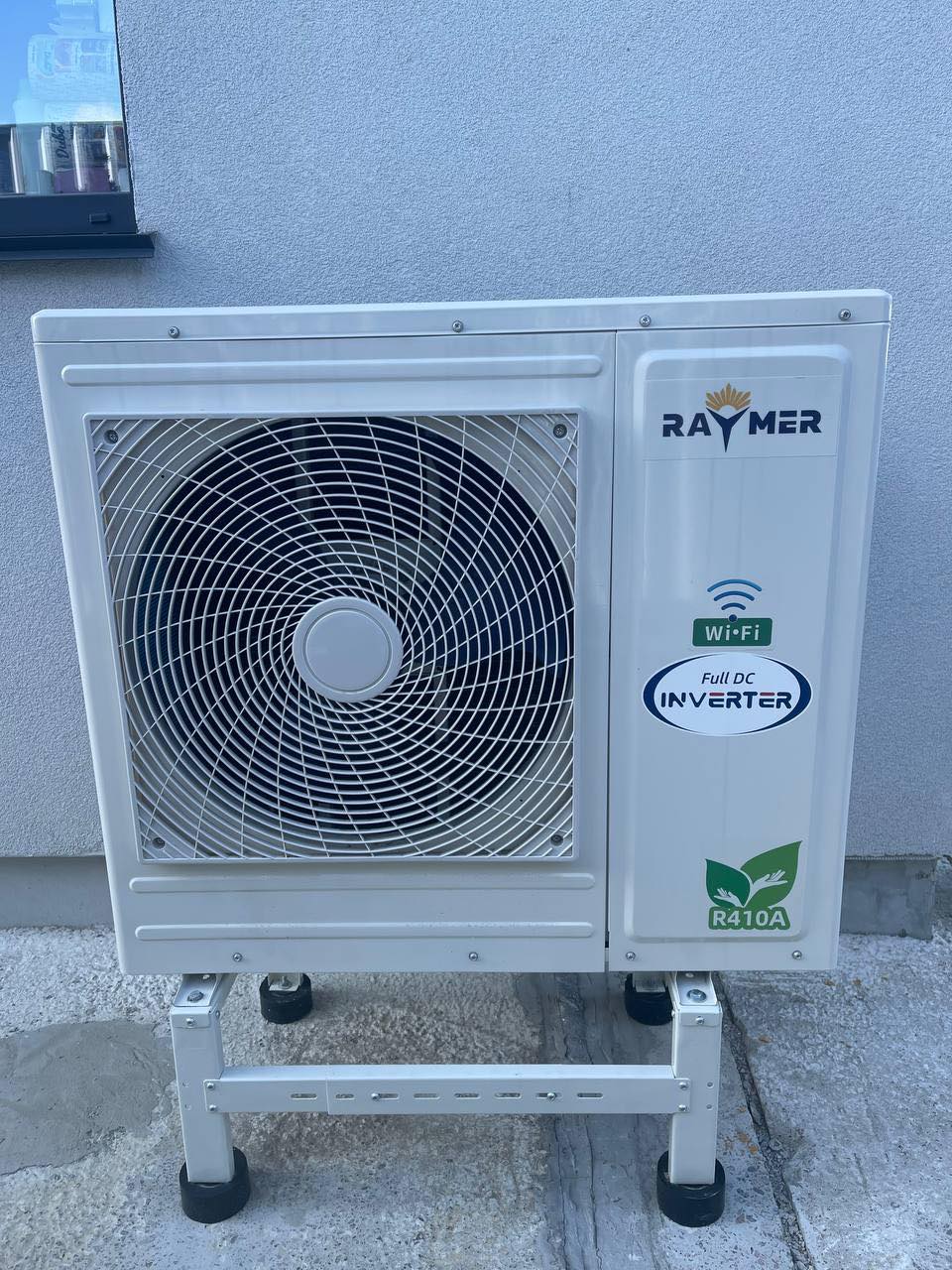

Після підготовки місця для монтажу було розпочато встановлення зовнішнього блоку теплового насоса Raymer RAY-10DS1-EVI.Зовнішній блок розташували біля стіни будинку на спеціальній платформі, яка забезпечує стійкість та мінімізує вібрації. Місце вибрали таким чином, щоб забезпечити вільний доступ до повітря для ефективної роботи вентилятора та теплообмінника.
Встановлення виконували на спеціальну металеву основу з антивібраційними подушками. Це допомагає зменшити рівень шуму та вібрації, що передаються на стіну будівлі.

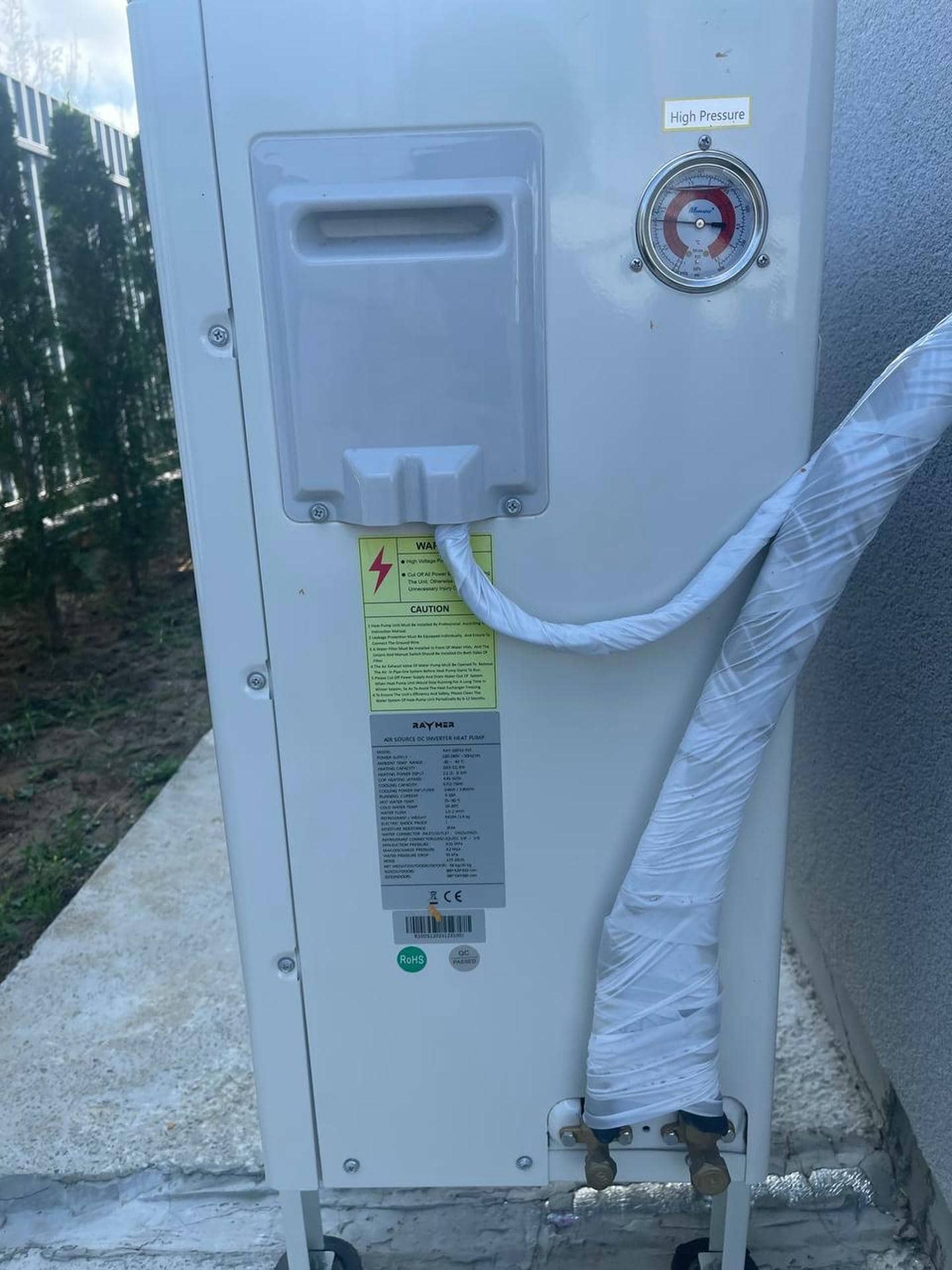

Було виконано акуратне прокладання та підключення мідних трубопроводів із теплоізоляцією для циркуляції холодоагенту між зовнішнім і внутрішнім блоками.
Важливим етапом стало облаштування дренажної системи для відведення конденсату, що утворюється під час роботи насоса.
Після механічного монтажу було виконано підключення електроживлення та управління. Насос має Wi-Fi модуль, що дозволяє зручно керувати його роботою через мобільний додаток.
Завершальним етапом стало тестування всіх систем на герметичність та коректність роботи. Після вакуумування системи і заправки фреоном було проведено пробний запуск, який показав стабільну та ефективну роботу обладнання.
2. Монтаж гідромодуля теплового насосу

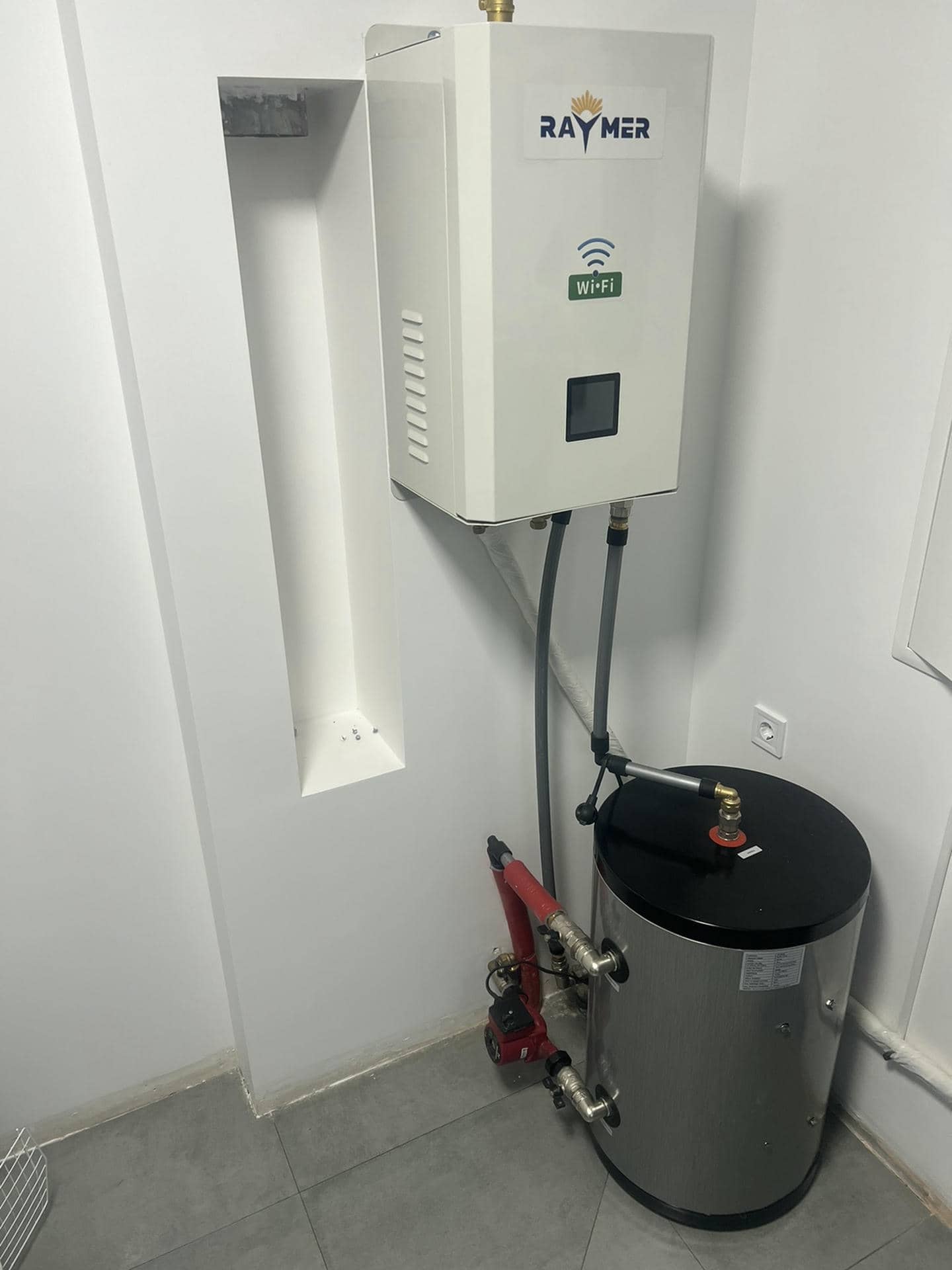

Після встановлення зовнішнього блоку було здійснено монтаж гідромодуля Raymer, який відповідає за передачу тепла від холодоагенту до водяної системи опалення.
Гідромодуль закріпили на стіні у технічному приміщенні, вибравши оптимальне місце для його роботи та обслуговування. Встановлення виконане таким чином, щоб забезпечити зручний доступ до всіх підключень і систем керування.
До гідромодуля підведені ізольовані трубопроводи з зовнішнього блоку, через які циркулює холодоагент. Всі з’єднання були перевірені на герметичність.
Гідромодуль підключили до буферної ємності, яка накопичує та розподіляє тепло для системи опалення. Також встановлений циркуляційний насос для забезпечення рівномірного розподілу тепла по трубопроводах.
Після механічного монтажу виконано електричне підключення гідромодуля. Завдяки вбудованому Wi-Fi модулю управління системою можливе дистанційно через мобільний додаток.
Після монтажу була проведена перевірка всіх підключень, тестування роботи циркуляційного насосу та пробний запуск системи.
3. Встановлення баку-накопичувача Raymer IMP 60 L

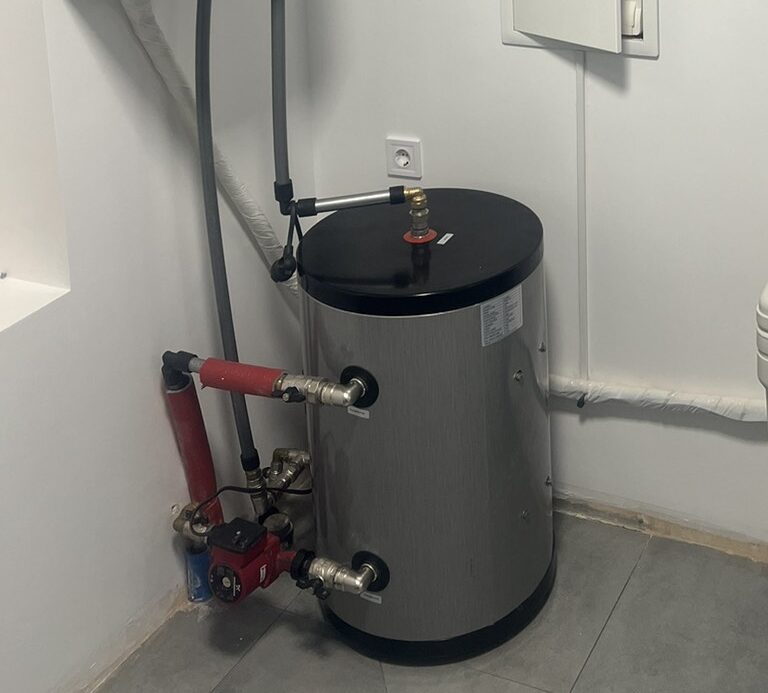

Бак-накопичувач Raymer IMP 60 L встановлений у технічному приміщенні поряд із гідромодулем теплового насосу. Він виконує функцію буферної ємності, допомагаючи стабілізувати роботу системи опалення та гарячого водопостачання.
Основні етапи монтажу:
Розміщення та підключення
Бак встановлено на рівну тверду поверхню для стійкості. Обране місце забезпечує зручний доступ до підключень.
Бак підключений до системи опалення за допомогою термоізольованих труб. Встановлені запірні крани для можливості обслуговування.
Встановлено насос для забезпечення циркуляції теплоносія. Передбачений байпасний контур для регулювання потоку.
Захисні елементи
На верхній частині баку змонтовано автоматичний повітровідвідник для видалення повітря з системи.
Встановлений запобіжний клапан для захисту від надмірного тиску.
Виконано перевірку герметичності всіх з’єднань. Система протестована на коректну роботу циркуляції теплоносія.
Цей бак допомагає рівномірно розподіляти тепло в системі, зменшує частоту вмикання теплового насосу та підвищує ефективність роботи опалення.
4. Інтеграція зі стабілізаторами напруги
Стабілізатори напруги відіграють ключову роль у забезпеченні стабільної роботи системи теплового насосу Raymer RAY-10DS1-EVI, захищаючи його електроніку від стрибків напруги, які можуть спричинити вихід з ладу критичних компонентів. Оскільки цей тепловий насос є складним технічним пристроєм з електронним керуванням, його компресор, плата управління, циркуляційні насоси та датчики потребують надійного і стабільного електроживлення. У разі різких перепадів напруги може відбутися перевантаження електросистеми, що призведе до аварійного вимкнення або навіть до пошкодження важливих вузлів.

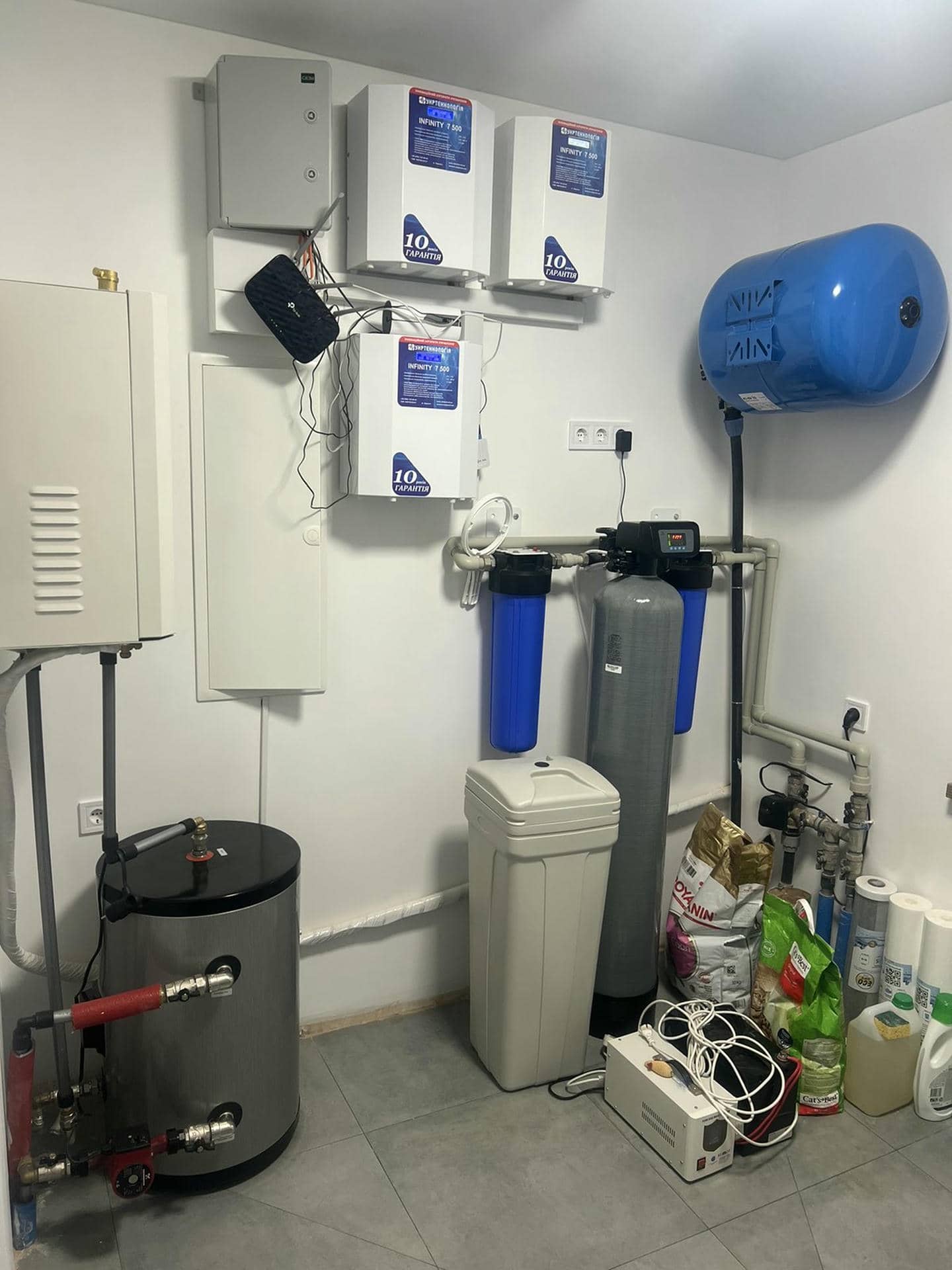

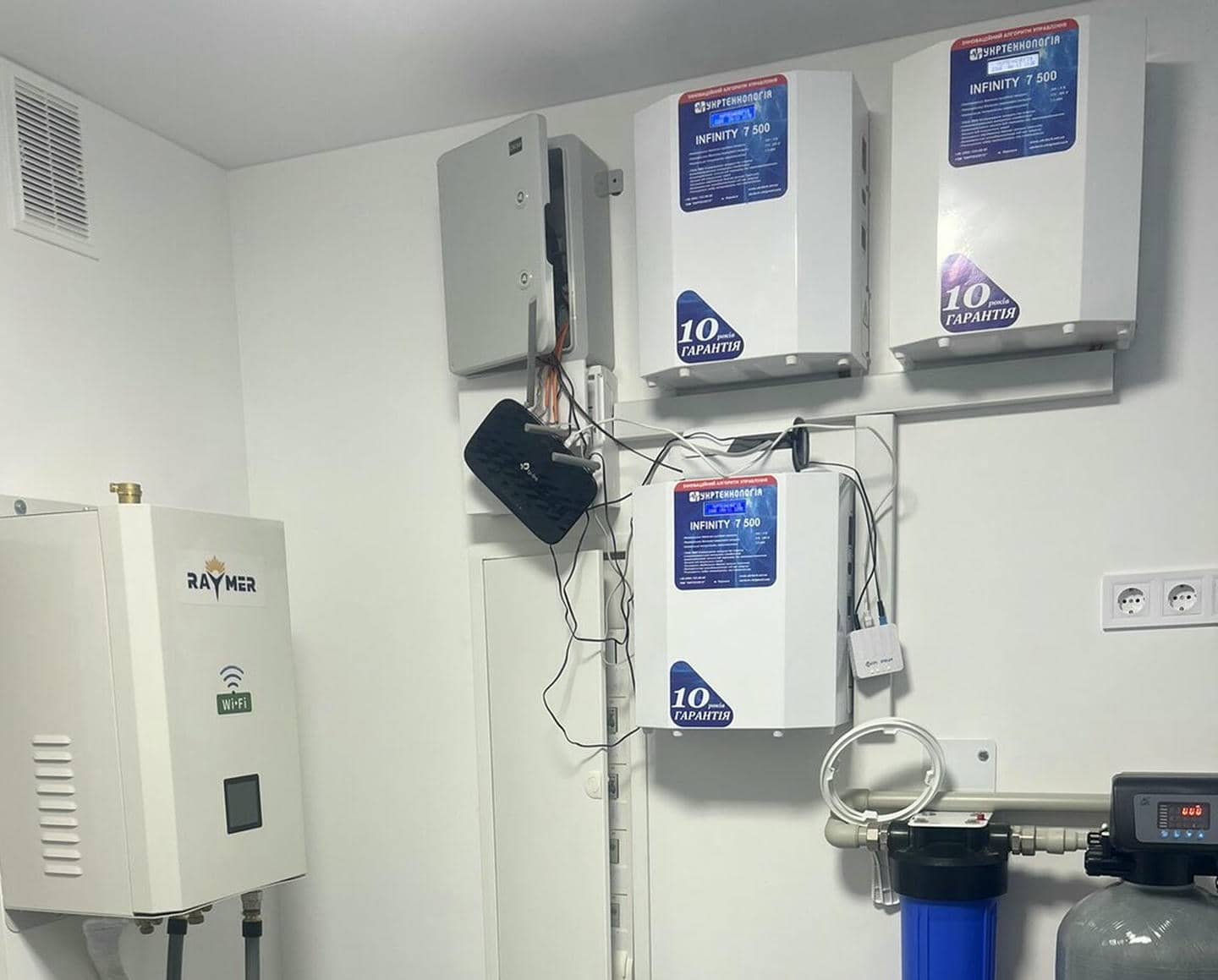

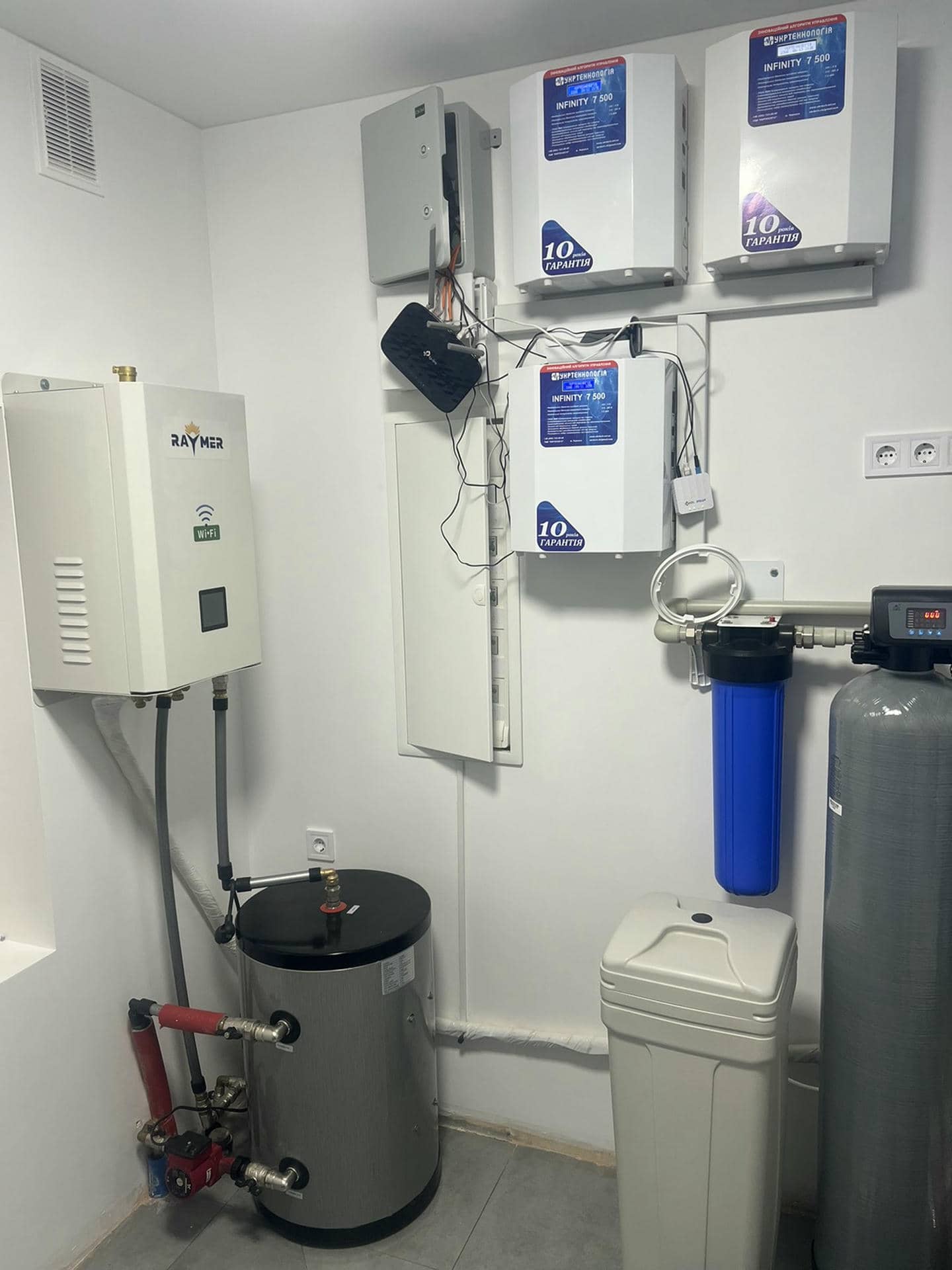

Інтеграція стабілізаторів у систему теплового насосу відбувається через встановлення їх між основним електроживленням будинку та ключовими компонентами системи опалення. У даному випадку використовуються три стабілізатори напруги, які розміщені безпосередньо у приміщенні, де встановлено гідромодуль та бак-накопичувач. Вони підключаються до розподільчої електрощитової системи та регулюють напругу, що надходить до теплового насосу, гідромодуля та циркуляційного насосу.
Стабілізатори забезпечують безперебійну роботу системи навіть у разі просідання або стрибків напруги у мережі, що є важливим для запобігання аварійних ситуацій. Це особливо актуально даної місцевості, де напруга може коливатися через велике навантаження на електромережу або несприятливі погодні умови.
Завдяки стабілізації тепловий насос працює у штатному режимі, без ризику раптових збоїв або виходу з ладу дорогих електронних компонентів.
Окрім захисту самого теплового насосу, стабілізатори також забезпечують стабільну роботу допоміжних пристроїв, таких як система водопідготовки, бойлер непрямого нагріву та циркуляційні насоси. Це дозволяє підтримувати ефективність опалення та гарячого водопостачання, мінімізуючи ризик несподіваних зупинок системи в періоди пікового навантаження.
Таким чином, інтеграція стабілізаторів напруги у систему Raymer RAY-10DS1-EVI є необхідною для безперебійної, надійної та довговічної експлуатації теплового насосу, особливо в умовах нестабільної електромережі.
Особливості теплового насоса Raymer RAY-10DS1-EVI:
Економія електроенергії
Тепловий насос є енергозберігаючим рішенням для обігріву. Системи опалення на основі теплових насосів можуть заощадити до 80% електроенергії порівняно з традиційними методами. Це відбувається завдяки використанню тепла з навколишнього середовища для обігріву замість прямого виробництва тепла.
Порівняльний аналіз показує, що навіть у холодних умовах тепловий насос здатний ефективно працювати, забезпечуючи тепло в будинку і при цьому знижуючи електроспоживання.
Екологічна чистота
Особливу увагу слід приділити екологічній чистоті теплового насоса. Використання фреону R410a робить його екологічно безпечним варіантом. Зниження викидів CO2 допомагає в боротьбі зі зміною клімату та робить насос стійкішим до екологічних викликів.
Безшумна робота і комфорт:
- Тепловий насос Raymer має безшумну роботу, що дає змогу його використання в різних житлових приміщеннях, не порушуючи комфорту.
- Вбудована функція охолодження в стандартній версії насоса забезпечує приємний мікроклімат у приміщенні навіть у спекотну пору року.
Інверторна технологія
Інверторна технологія в тепловому насосі дає змогу регулювати потужність насоса залежно від реальних потреб. Це означає, що він працює з максимальною ефективністю, підлаштовуючись під зміни зовнішніх умов.
Переваги такої системи полягають у більш стабільному і комфортному обігріві, а також у додатковій економії енергії.
Технологія EVI
Технологія EVI (Enhanced Vapor Injection) у тепловому насосі Raymer RAY-10DS1-EVI – це вдосконалена функція, яка підвищує ефективність і продуктивність теплового насоса, особливо в умовах низьких температур. Технологія EVI працює завдяки впорскуванню додаткової пари в процес стиснення, що дає змогу тепловому насосу підтримувати вищий рівень ефективності навіть під час роботи в холодніших кліматичних умовах.
У стандартному тепловому насосі при зниженні температури зовнішнього повітря СОР, як правило, знижується. Однак у разі використання технології EVI тепловий насос може оптимізувати свою роботу завдяки регулюванню витрати холодоагенту та впорскуванню додаткової пари. У результаті підвищується теплова потужність і ефективність, що робить тепловий насос більш придатним для роботи в зимових умовах.
Віддалений доступ через Wi-Fi
Насоси обладнані функцією віддаленого доступу через Wi-Fi. Це означає, що ви можете керувати насосом і моніторити його роботу за допомогою смартфона або комп’ютера з будь-якої точки, де є доступ в Інтернет.
Надійність і довговічність
Тепловий насос Raymer RAY-10DS1-EVI спліт-система, вирізняється високою надійністю і довговічністю. Сучасні технології та якісні матеріали забезпечують довгий термін служби обладнання.
Досвід використання насоса підтверджується позитивними відгуками користувачів, які відзначають стабільність роботи і рівень комфорту, що забезпечується цим обладнанням.
Що отримав замовник встановивши тепловий насос Raymer RAY-10DS1-EVI?
Встановивши тепловий насос RAY-10DS1-EVI, замовник отримав цілий ряд переваг:
Комфортні умови протягом всього року: Тепловий насос забезпечує ефективне опалення взимку та охолодження влітку, що дозволяє підтримувати комфортну температуру в приміщенні протягом усього року.
Видима економія коштів: RAY-10DS1-EVI використовує відновлювальну енергію з навколишнього середовища (з повітря), що дозволяє значно знизити витрати на електроенергію у порівнянні з традиційними системами опалення та кондиціонування. Окупність всіх витрат на встановлення даного теплового насосу складає до 2-3 років.
Екологічність: Використання теплового насоса знижує викиди вуглекислого газу, що робить цю систему екологічно безпечною. Це важливо для тих, хто прагне зменшити свій екологічний слід.
Зручність та автоматизація: Насос оснащений сучасними системами керування, які дозволяють легко налаштовувати роботу системи за допомогою пульта. Це робить експлуатацію системи дуже зручною.
Надійність та довговічність: Високоякісні компоненти, використані у RAY-10DS1-EVI, забезпечують тривалий термін служби і надійну роботу навіть у складних умовах.
Низький рівень шуму: Тепловий насос працює досить тихо, що підвищує комфорт у приміщенні, особливо вночі.
Відсутність потреби в додатковому паливі: На відміну від традиційних систем, що працюють на газі або нафтопродуктах, цей тепловий насос не потребує додаткового палива, що знижує експлуатаційні витрати і робить систему безпечною у використанні.
Висновок

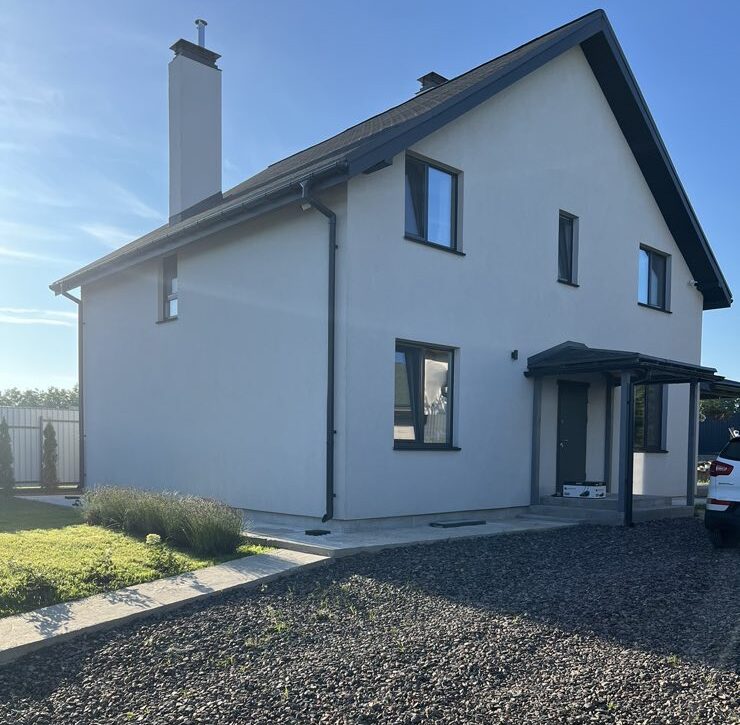

Таким чином, встановлення теплового насосу RAY-10DS1-EVI у приватному будинку в c. Бобриця на Київщині дозволило клієнту значно знизити витрати на опалення, підвищити комфорт проживання та забезпечити екологічно чисте опалення.
Завдяки професійному підходу та високоякісному обладнанню, клієнт може бути впевнений у надійній та безперебійній роботі системи опалення протягом багатьох років.
