Тепловий насос Samsung EHS Split AE160AXEDEH/EU/AE160ANYDEH/EU, 16 кВт | с. Білогородка, будинок на 200 м²

Завдання

До нас звернувся власник будинку площею 200 м² із запитом на модернізацію системи опалення. Попередня система працювала на основі електрокотла, що призводило до надзвичайно високих витрат на електроенергію під час опалювального сезону. Замовник шукав рішення, яке дозволить суттєво зменшити щомісячні витрати, забезпечить стабільне тепло в будинку та працюватиме в автоматичному режимі без постійного контролю.

Ключові вимоги:

• Підвищення енергоефективності системи опалення.
• Зниження витрат на електроенергію.
• Можливість інтеграції з існуючою системою теплої підлоги та радіаторами.
• Автоматизація роботи та зручне управління.

Рішення

Як оптимальне рішення було обрано інверторний тепловий насос повітря-вода Samsung EHS Split AE160AXEDEH/EU–AE160ANYDEH/EU потужністю 16 кВт. Ця модель відрізняється високою продуктивністю, надійністю та здатністю ефективно працювати в умовах українського клімату навіть при низьких температурах зовнішнього повітря.

Основні етапи реалізації:

• Демонтаж існуючого електрокотла та підключення нового теплового насоса до вже наявної системи опалення.
• Монтаж зовнішнього та внутрішнього блоків теплового насоса.
• Інтеграція з системою “тепла підлога” та низькотемпературними радіаторами.
• Налаштування автоматики та системи керування температурними режимами.
• Проведення пуско-налагоджувальних робіт.

У результаті встановлення теплового насоса замовник отримав ефективну та економну систему опалення, яка зменшила витрати на опалення до 3 разів у порівнянні з попередньою електричною схемою. Крім того, система працює в повністю автоматичному режимі, забезпечуючи стабільний комфорт у будинку без постійного втручання користувача.

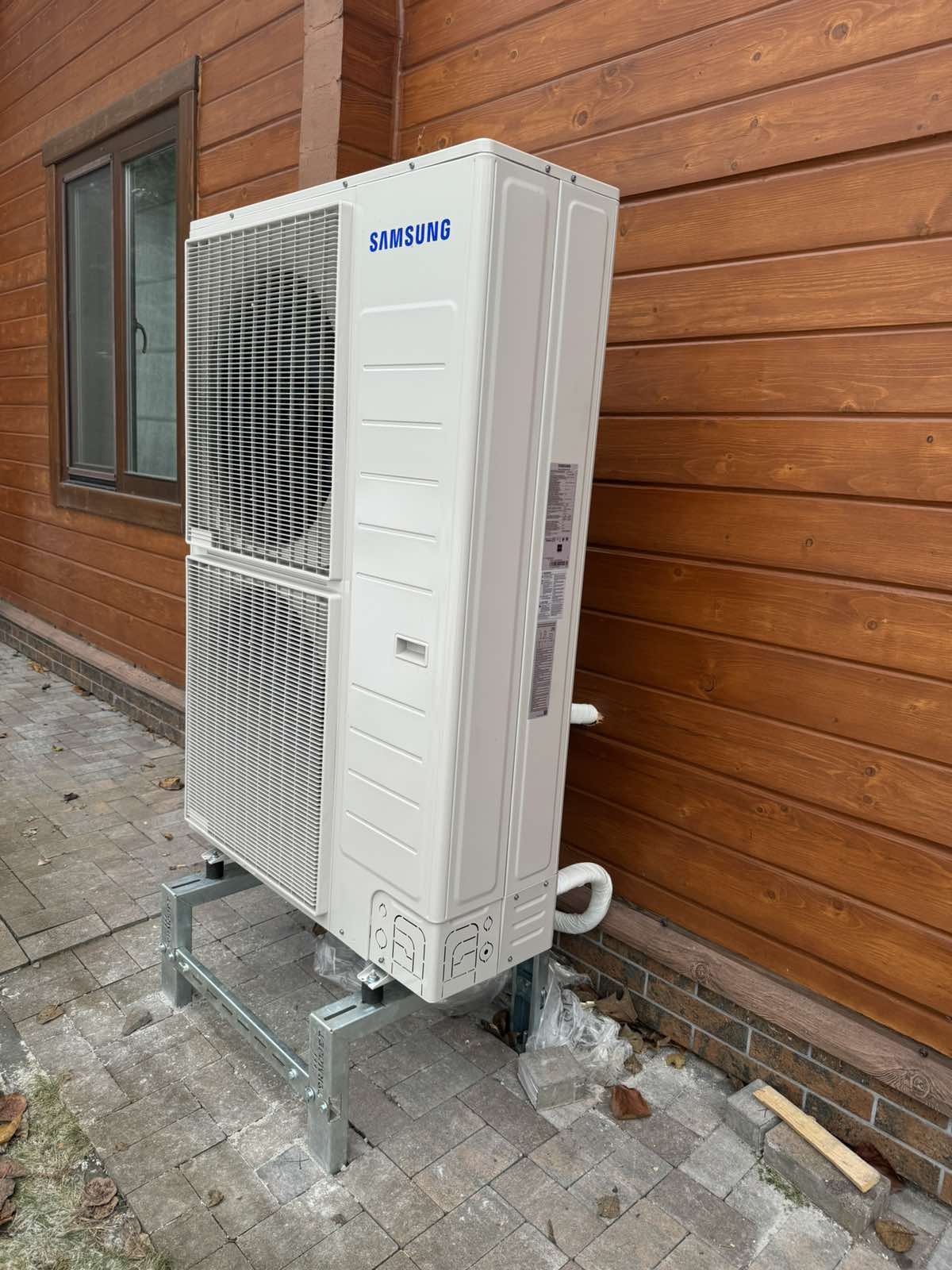

Монтаж зовнішнього блоку теплового насоса

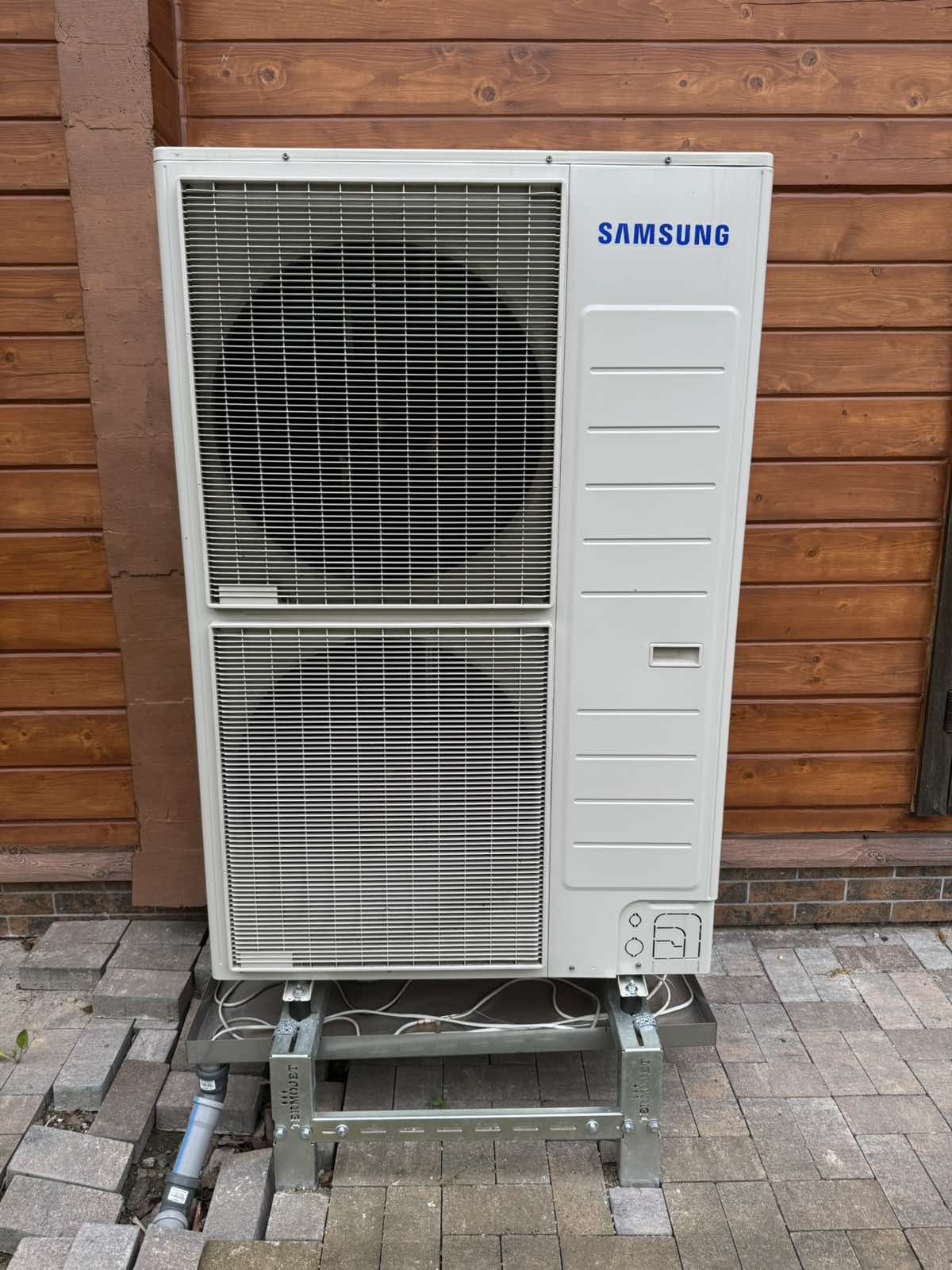

Для зовнішнього блоку Samsung EHS Split AE160ANYDEH/EU (16 кВт) було обрано оптимальне місце встановлення на фасаді будинку з північної сторони — для захисту від прямих сонячних променів та перегріву в літній період. Важливим критерієм також була зручність сервісного доступу та коротка траса до внутрішнього блоку, що дозволило мінімізувати теплові втрати й спростити підключення.

Підготовчі роботи:

• Виконано розмітку місця встановлення на бетонній основі з попереднім укладанням антивібраційних подушок.

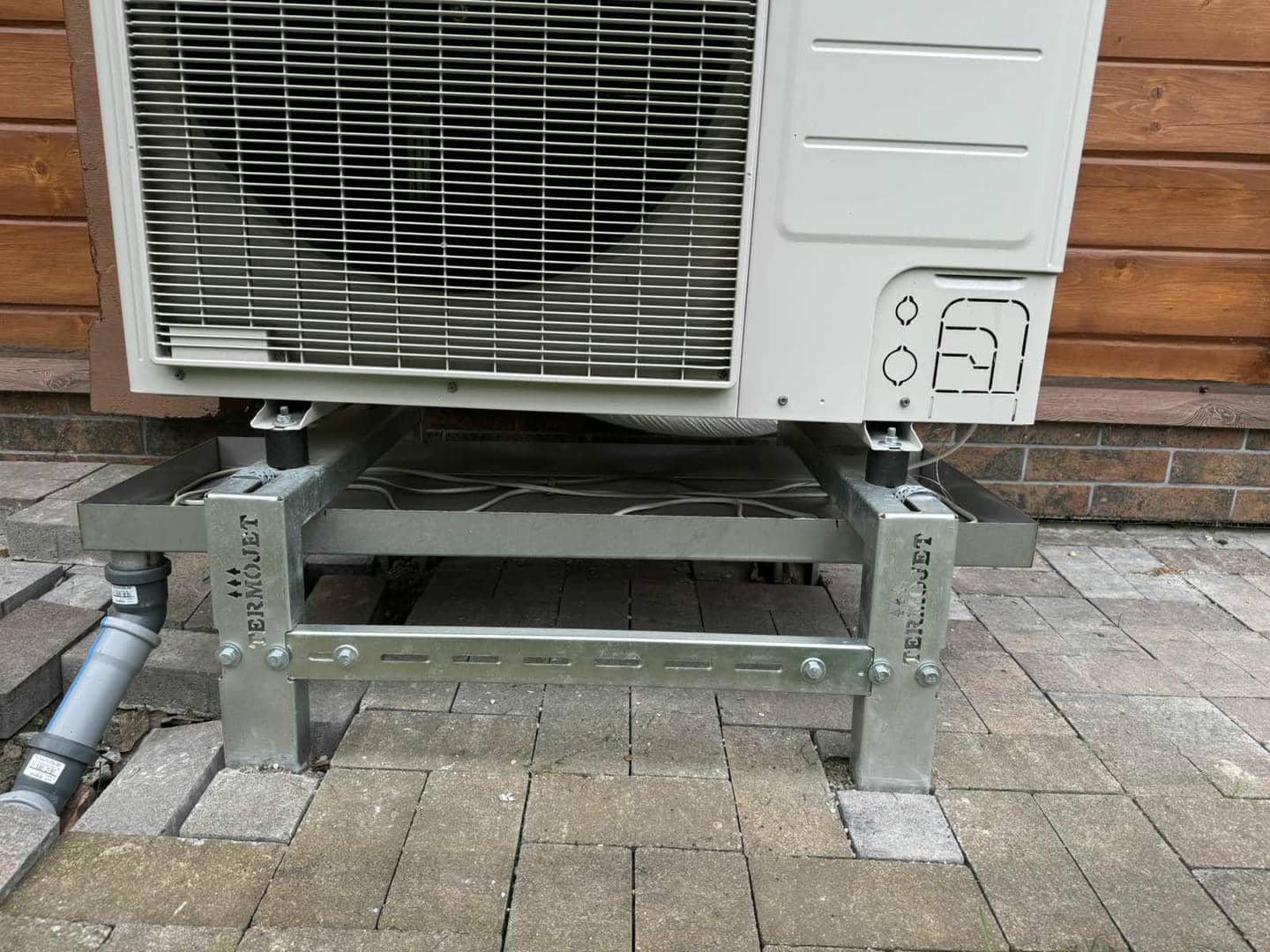

• Встановлено залізну підставку з антикорозійним покриттям для зовнішнього блоку, розраховану на вагу агрегату з урахуванням вітрових і снігових навантажень.

• Влаштовано дренажну систему для відведення конденсату, яка запобігає утворенню криги в зимовий період.

Монтаж та підключення:

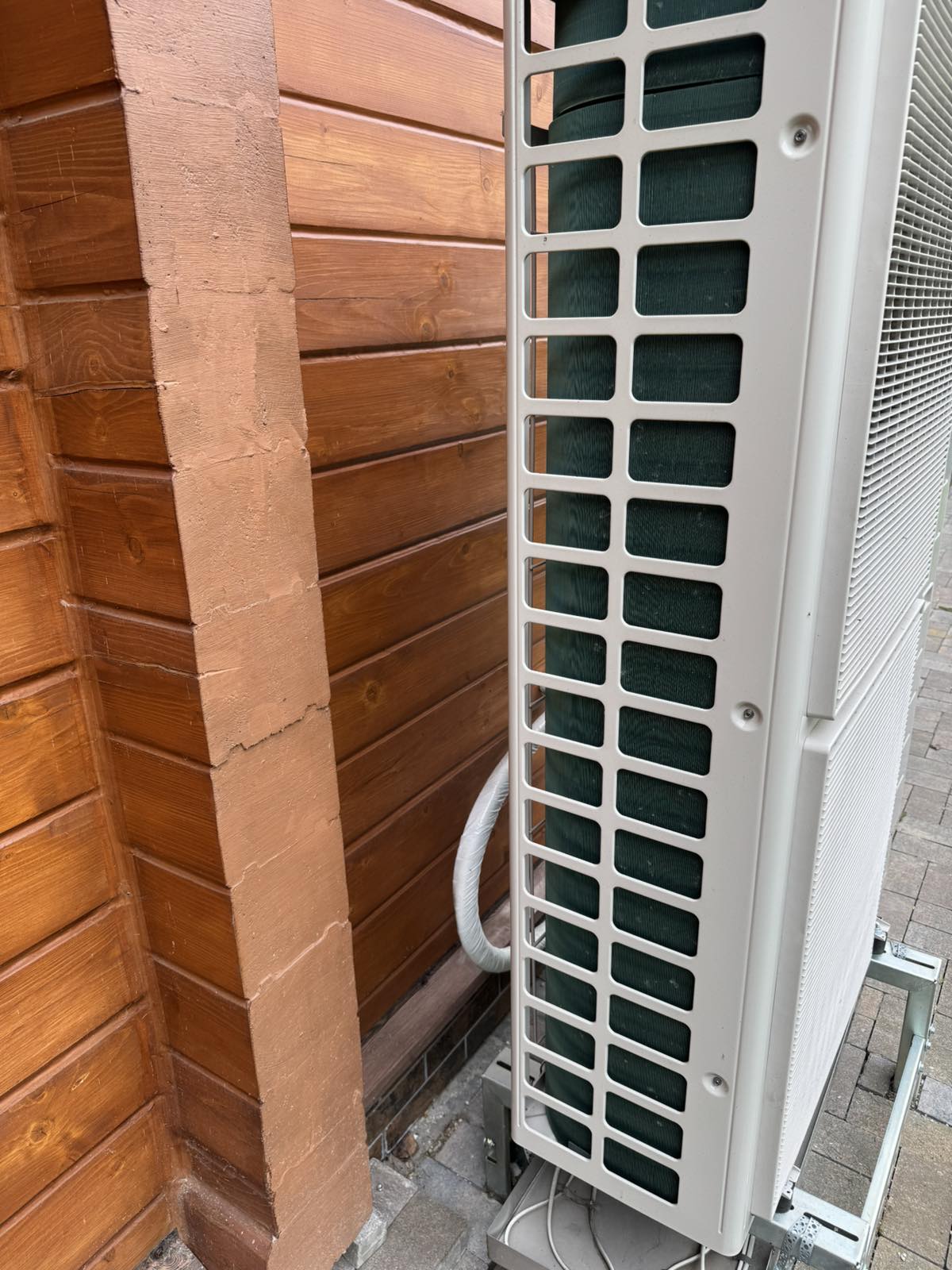

• Зовнішній блок було надійно закріплено на підставці з дотриманням рекомендованих зазорів для вільної циркуляції повітря.

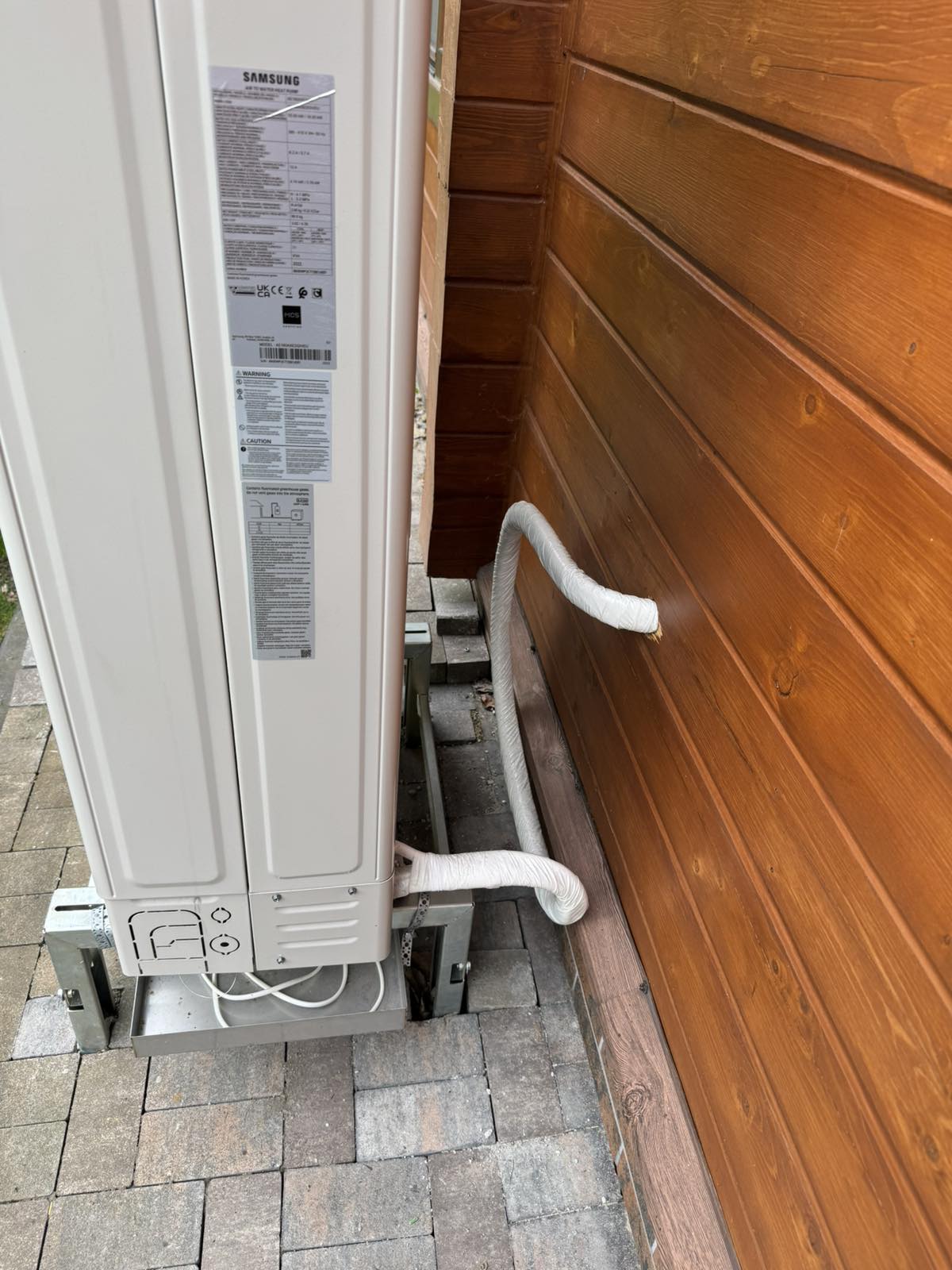

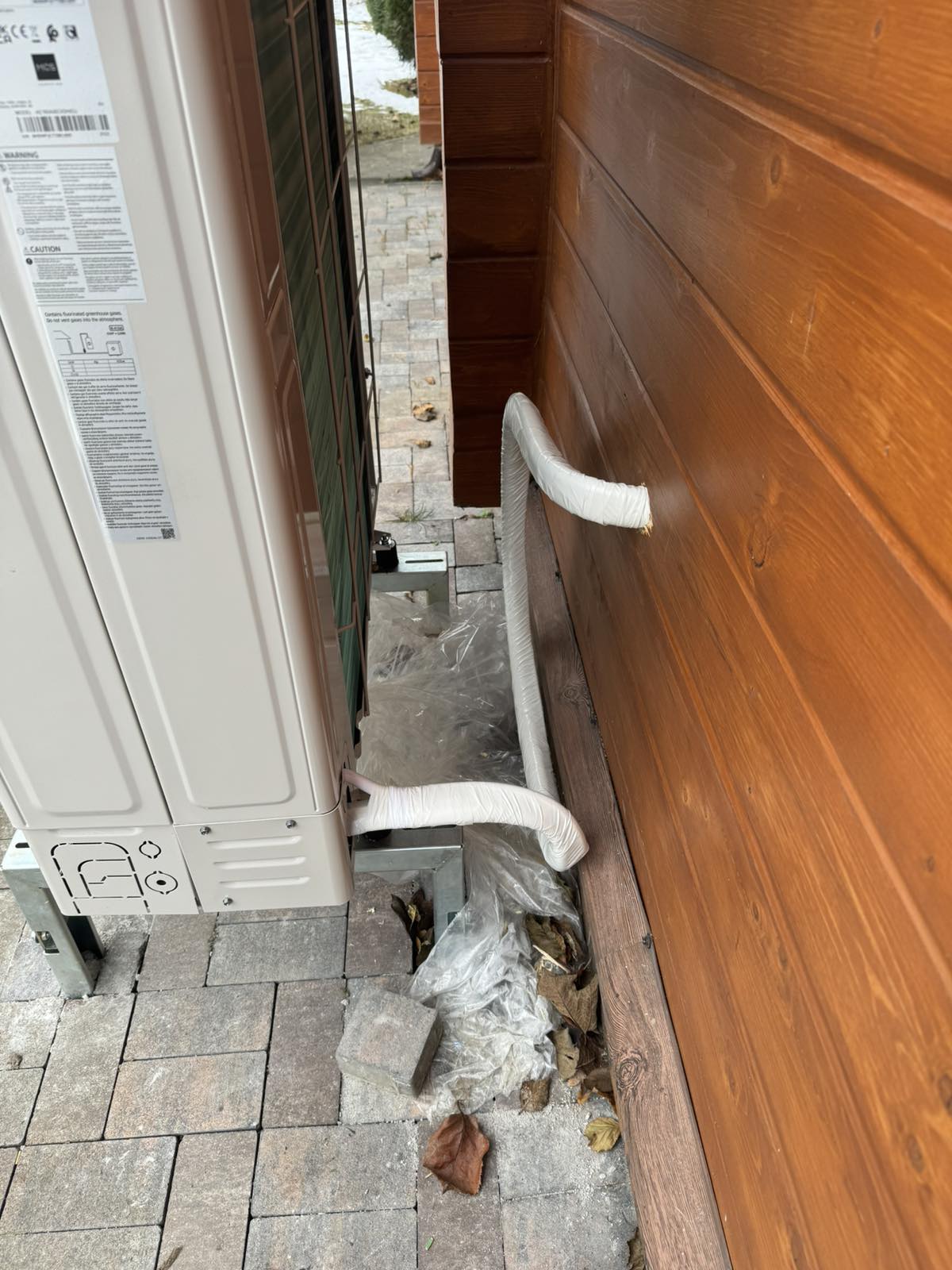

• Проведено магістральні з’єднання з використанням мідних труб з теплоізоляцією, стійкою до ультрафіолету та атмосферних впливів.

• Для запобігання тепловтратам і захисту від зовнішніх факторів, усі з’єднання були герметизовані та додатково укриті фольгованим утеплювачем.

• Кабельні з’єднання виконано відповідно до технічних вимог, із заземленням та дотриманням норм електробезпеки.

• Встановлено стабілізатор напруги (у разі потреби — трифазний) для захисту блоку від перепадів у мережі.

2. Відведення конденсату під час розмороження

Для забезпечення стабільної та надійної роботи теплового насоса Samsung EHS Split AE160ANYDEH/EU важливо було правильно облаштувати дренажну систему. Одним із критичних етапів стала організація відведення конденсату, який утворюється під час роботи зовнішнього блоку, особливо в режимі нагріву взимку.

Щоб уникнути накопичення вологи біля фасаду будинку та запобігти обмерзанню в зимовий період, дренажну систему інтегрували у вже існуючу систему водовідведення з даху. Для цього дренажну трубку було підключено до зливового стояка, що дозволило направити стік конденсату безпосередньо в дренажну каналізацію. У місцях з’єднань використано герметики, а сама трубка прокладена з ухилом для забезпечення самопливного відведення рідини.

Таке рішення дозволило не лише зберегти естетичність зовнішнього вигляду, а й забезпечити ефективне функціонування системи впродовж усього року без ризику підтоплення або обмерзання навколишньої території.

3. Монтаж гідромодулю теплового насосу

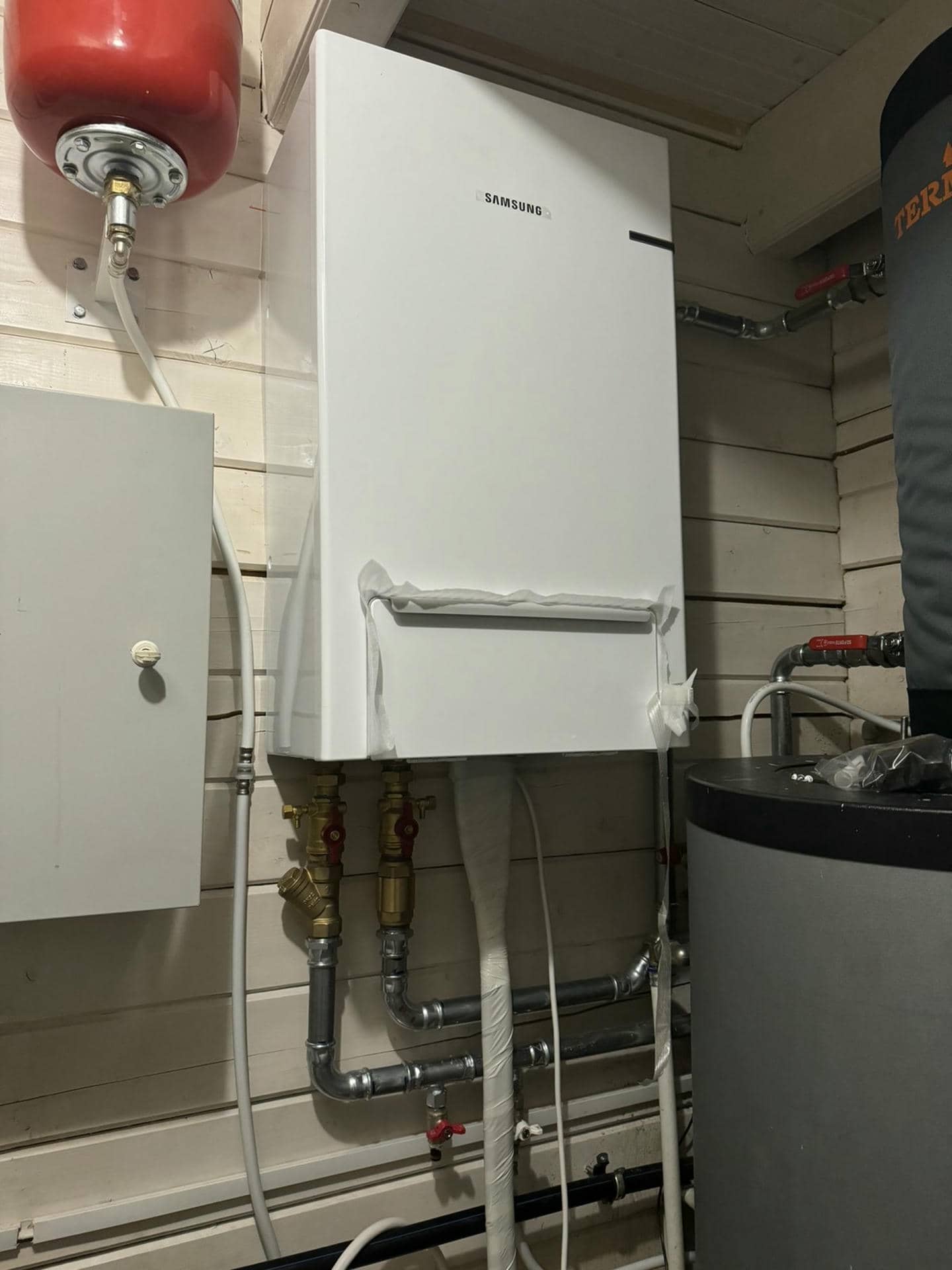

У межах реалізації проєкту з модернізації системи опалення в будинку площею 200 м² було змонтовано гідромодуль Samsung EHS Split – внутрішній блок системи. Його встановили всередині технічного приміщення, де також розташований електрокотел. Такий підхід дозволив мінімізувати втручання в існуючу інженерну інфраструктуру.

Підключення гідромодуля до системи опалення відбулося через існуючі контури радіаторного опалення, що значно зекономило час монтажу. Також було організовано підключення до бойлера непрямого нагріву для забезпечення гарячого водопостачання. У процесі монтажу особливу увагу приділили теплоізоляції трубопроводів та надійності електричних з’єднань, а також встановленню запірної арматури та фільтра грубого очищення для захисту системи.

Гідромодуль обладнано вбудованим циркуляційним насосом та електричним ТЕНом, який автоматично вмикається у разі підвищеного теплового навантаження або критично низьких температур. Це гарантує стабільну роботу системи навіть у найсуворіші зимові періоди.

Завдяки правильному монтажу та налаштуванню, гідромодуль Samsung забезпечує ефективне управління системою опалення, гарячого водопостачання та комфортну температуру у будинку в будь-яку пору року.

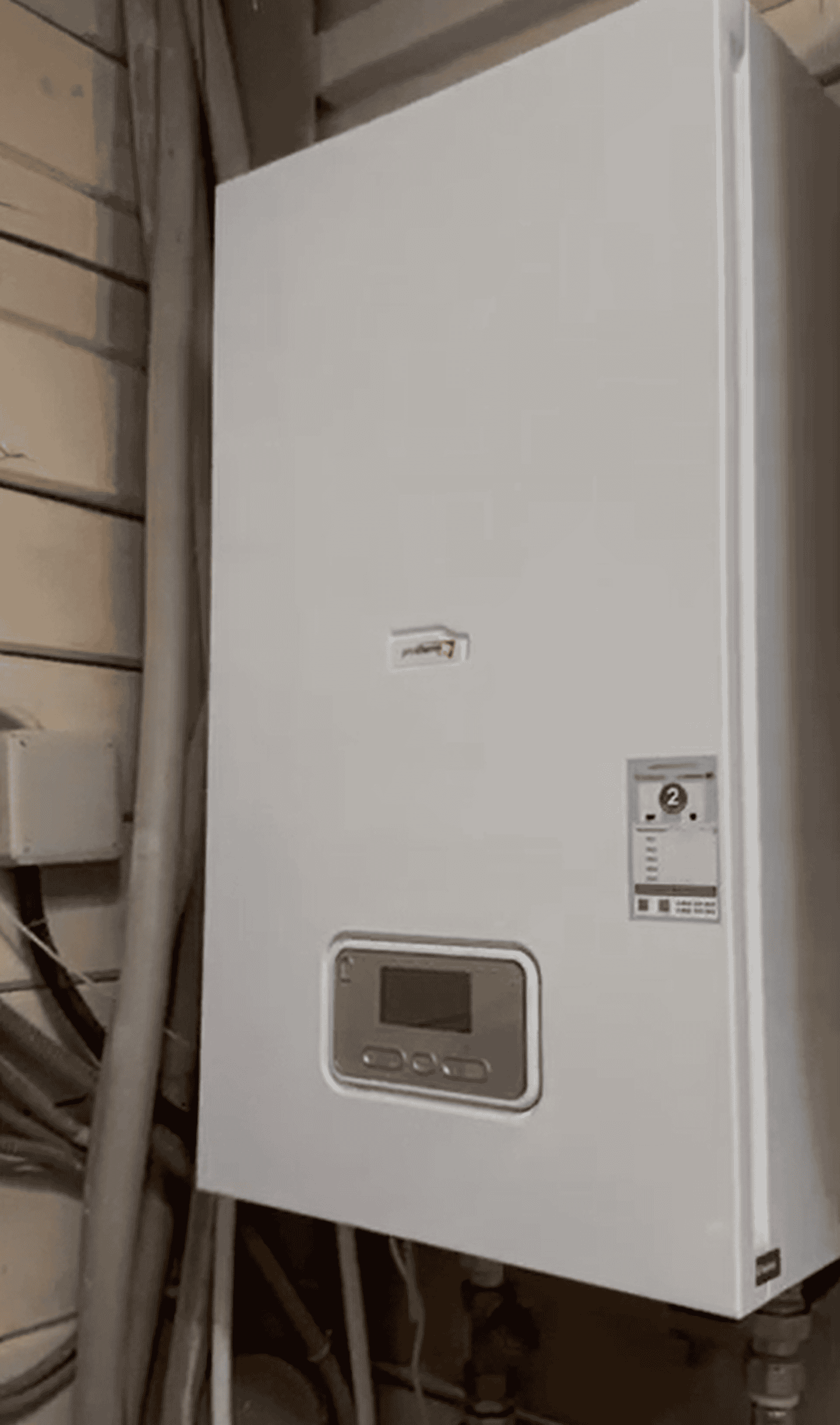

У процесі модернізації системи опалення електричний котел, який раніше був основним джерелом тепла, було вирішено залишити як резервне джерело. Його підключили до тієї ж гідравлічної обв’язки, що й тепловий насос Samsung EHS Split, із можливістю автоматичного або ручного перемикання у разі потреби.

Таке технічне рішення забезпечує повну автономність і безперервність роботи системи. У випадку критичних морозів або непередбачених збоїв у роботі теплового насоса, електрокотел може миттєво взяти на себе функцію обігріву, підтримуючи комфортний мікроклімат у будинку.

Завдяки наявності резервного джерела тепла замовник отримав не лише ефективну та економічну систему опалення, а й впевненість у її надійності за будь-яких обставин.

3. Монтаж баку-накопичувача (вертикальний монтаж і маленькому приміщенні)

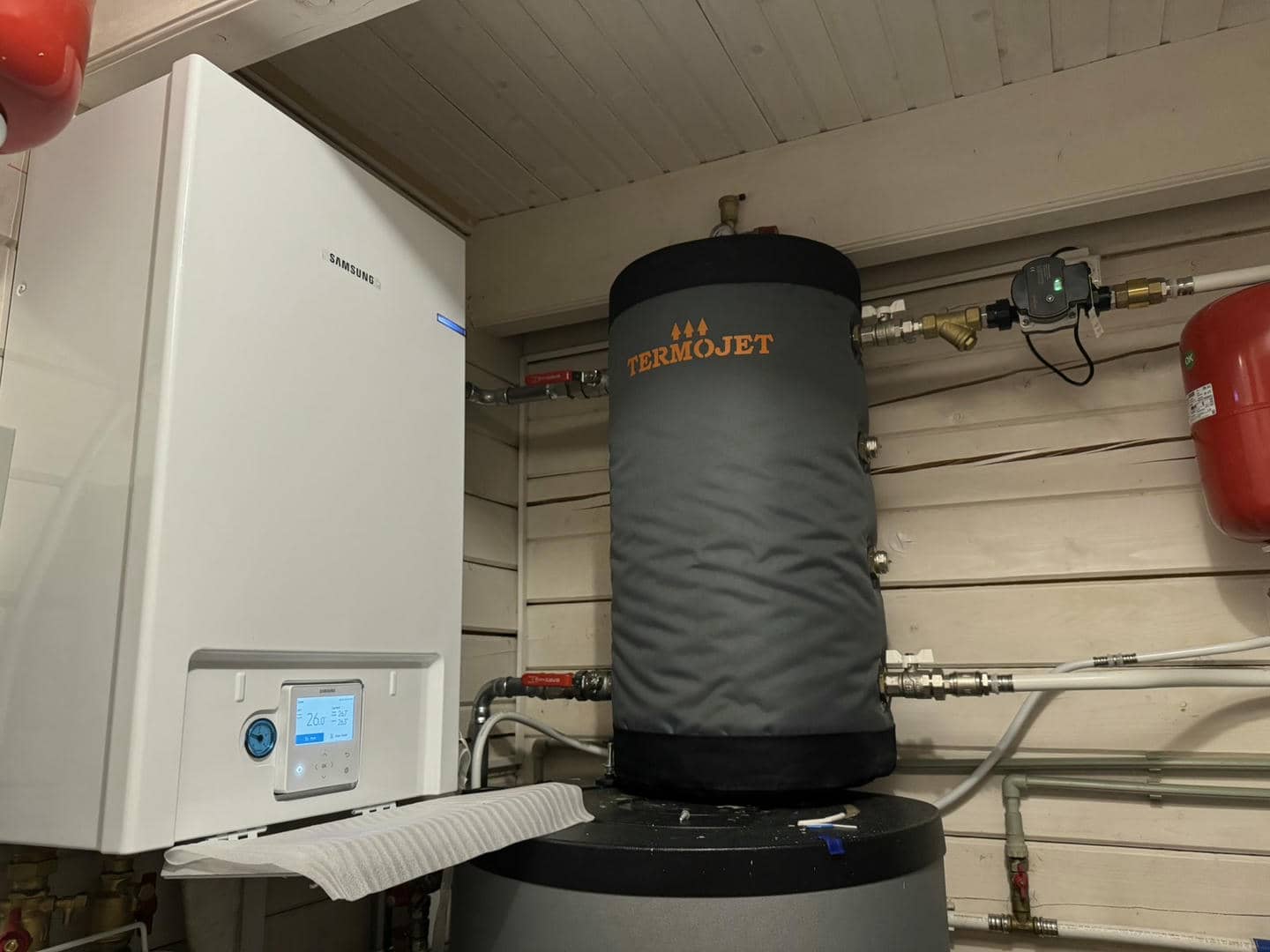

Гідромодуль було підключено до буферної ємності Termodjet, яка виконує роль акумулюючого баку в системі опалення. Монтаж було реалізовано у вертикальному виконанні — гідромодуль встановлено безпосередньо над баком непрямого нагріву. Такий спосіб розміщення дозволив максимально ефективно використати простір у котельні та забезпечити зручний доступ до обладнання для подальшого технічного обслуговування.

Вертикальне компонування також позитивно впливає на гідравлічну стабільність системи та спрощує організацію обв’язки. Завдяки компактному та продуманому розміщенню основних елементів, вдалося зберегти естетику монтажу й досягти високого рівня функціональності. Буферна ємність Termodjet відіграє ключову роль у стабілізації температурного режиму, а гідромодуль Samsung забезпечує ефективну роботу теплового насоса в будь-яких умовах експлуатації.

4. Підключення до баку непрямого нагріву

У складі системи також використано бак непрямого нагріву, який відповідає за забезпечення гарячого водопостачання у будинку. Бак встановлено під гідромодулем у вертикальному компонуванні, що дозволило оптимізувати простір у технічному приміщенні та зручно інтегрувати всі елементи в єдиний теплотехнічний вузол.

Принцип роботи бака непрямого нагріву полягає у використанні тепла, що передається від теплоносія, який циркулює в контурі теплового насоса, до води, яка накопичується в баку. Це дозволяє забезпечити постійний запас гарячої води без додаткового енергоспоживання від електричного ТЕНу, що робить систему більш економічною та енергоефективною.

Завдяки високій якості теплоізоляції бак зберігає тепло протягом тривалого часу, зменшуючи втрати енергії. У разі пікових навантажень або зниження продуктивності теплового насоса, система може використовувати вбудований електричний котел, який залишено в якості резервного джерела тепла. Така схема забезпечує надійність гарячого водопостачання навіть у складних погодних умовах.

Переваги теплового насоса Samsung EHS Split AE160AXEDEH/EU/AE160ANYDEH/EU:

1. Енергоефективність

Тепловий насос Samsung забезпечує значну економію електроенергії завдяки високому коефіцієнту перетворення енергії (COP). Це означає, що він виробляє в кілька разів більше тепла, ніж споживає електроенергії.

2. Висока потужність

Потужність у 16 кВт дозволяє ефективно обігрівати будинки площею до 250 м², навіть за умов слабкої теплоізоляції чи у сильні морози.

3. Стабільна робота при низьких температурах

Система здатна працювати навіть при температурі зовнішнього повітря до -25°C, забезпечуючи комфортну температуру в будинку без додаткових джерел тепла.

4. Інверторна технологія

Завдяки інвертору система автоматично регулює свою потужність відповідно до потреб будинку. Це знижує зношення обладнання, зменшує споживання енергії та підвищує комфорт.

5. Гнучкість у використанні

Тепловий насос сумісний із радіаторами, теплою підлогою, бойлерами, а також може працювати як на опалення, так і на охолодження та підігрів води.

6. Віддалене керування

Підтримка Wi-Fi дозволяє керувати системою через додаток із будь-якої точки світу. Це зручно та дозволяє ще більше економити за рахунок точного планування роботи.

7. Екологічність

Використання сучасного холодоагенту R32 робить цей насос безпечнішим для довкілля і підвищує його ефективність.

Витрати та окупність

Тепловий насос Samsung — це інвестиція, яка починає економити з першого місяця. У порівнянні з традиційними системами опалення (електричними чи газовими), витрати на тепло значно нижчі. Завдяки цьому окупність системи становить кілька опалювальних сезонів.

Він ідеально підходить як для новобудов, так і для модернізації старих систем опалення. При цьому користувач отримує повний комфорт, стабільність у роботі та мінімальні витрати на обслуговування.
