Мета проекту:
В новозбудованому будинку постало питання організації системи опалення, тому постав вибір між встановленням електрокотла, який досі вважаються найпопулярнішим джерелом опалення, і тепловим насосом, який здатен працювати в трьох різних режимах та інтегрується з системою теплої підлоги.
Розрахунок проекту:
Розрахувавши площу опалювальної площі (теплої підлоги), визначивши об’єм теплоносія, та прорахувавши потрібну потужність, як електрокотла, так і теплового насосу, визначено, що устаткування на 18 кВт буде цілком достатнього для обігріву заданої площі.
Порівнявши показники споживання електрокотла та теплового насосу, однозначно вибір припав на тепловий насос, який споживає в 4 рази менше електроенергії, ніж електрокотел і здатен самоокупитись за 4 роки використання протягом всього року (якщо використовувати на опалення, охолодження та ГВП).
Додатково потрібно зауважити, що в будинку збудовано каміно-піч, яка стане резервним джерелом опалення у разі зупинки теплового насосу для обслуговування.
Етапи проведених робіт
До початку монтажних робіт було проведено аналіз місць встановлення, як гідромодуля та зовнішнього, щоб зменшити перепад висот та забезпечити безперебійну циркуляцію холодоагента по системі.
1. Монтаж зовнішнього блоку
Зовнішній блок теплового насоса відповідає за ефективний обмін теплом із навколишнім середовищем, тому його правильне встановлення є ключовим для стабільної та продуктивної роботи всієї системи.

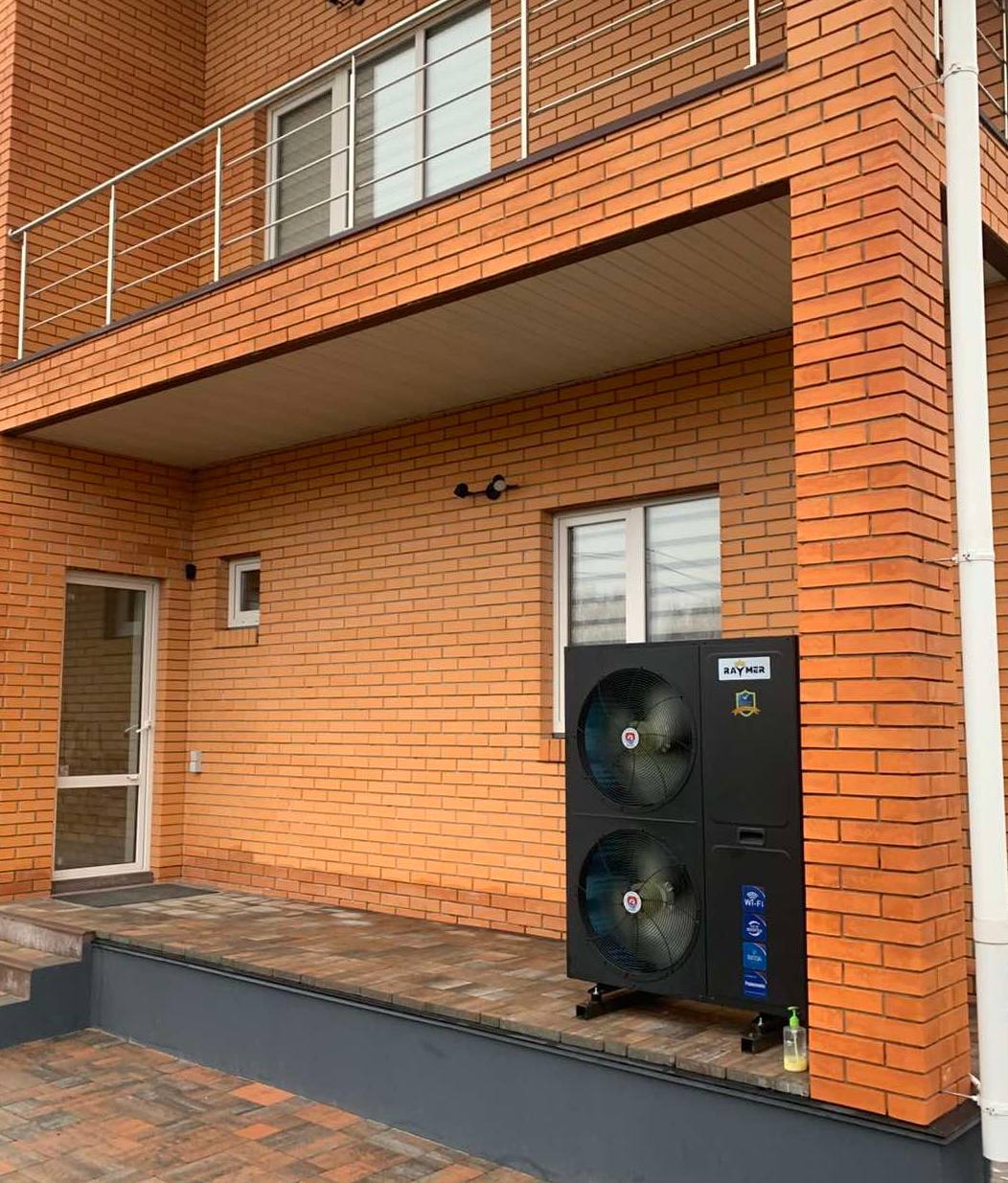

Блок розташували на відкритому просторі, що забезпечує безперешкодний доступ до повітря, але в місці зі зменшеним впливом зовнішніх факторів на блок. При виборі місця для встановлення врахували достатню вентиляцію, яка є важливою для стабільного теплообміну, а також унеможливили потенційні перешкоди для вільного руху повітря через теплообмінник, що може негативно вплинути на ефективність роботи системи.

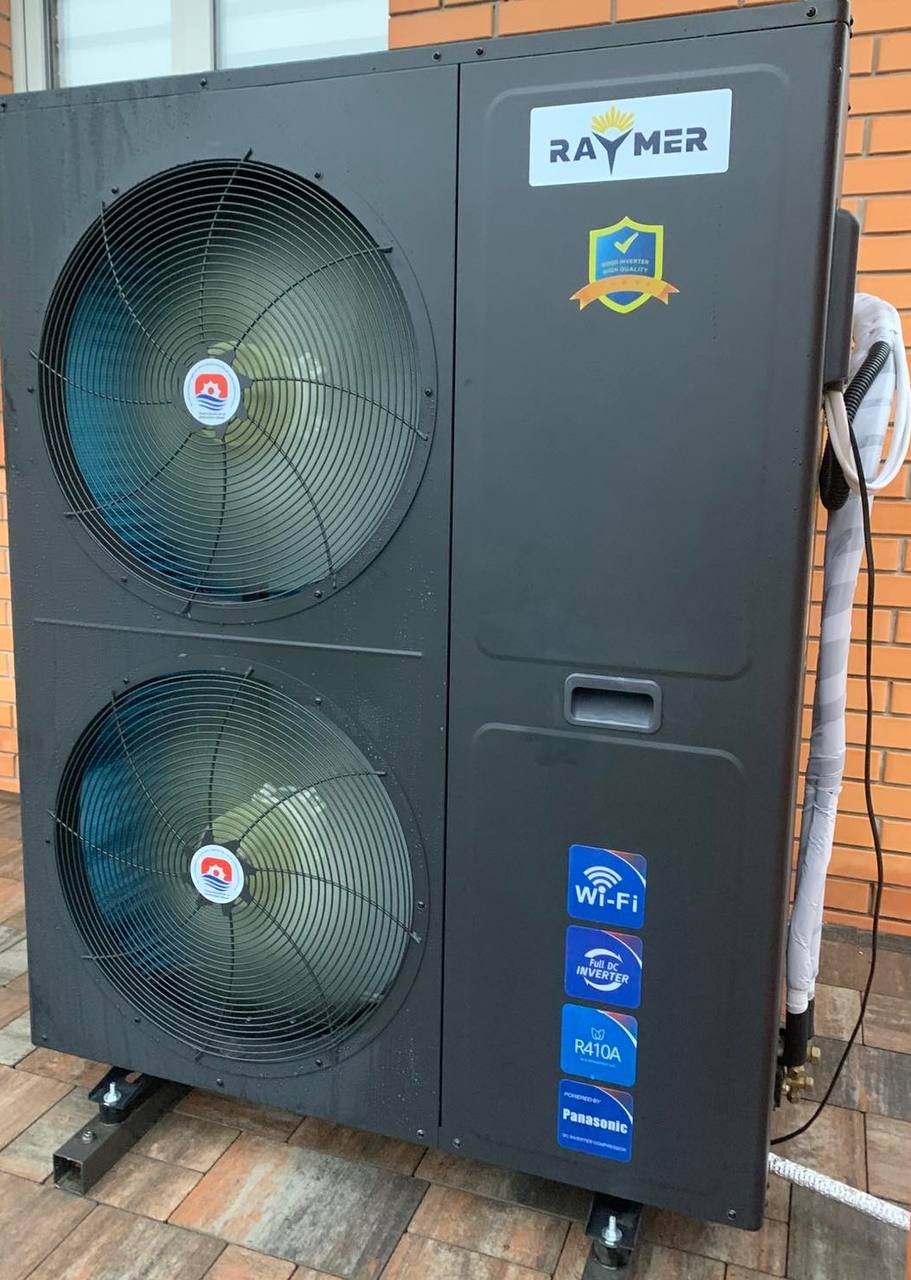

Блок встановлено на міцних металевих підставках, що забезпечує надійний фундамент для всього обладнання.
Щоб зменшити шум і вібрацію під час роботи, блок було змонтовано на спеціальні антивібраційні опори, що не лише підвищує комфорт під час експлуатації, а й продовжує термін служби обладнання, знижуючи навантаження на компресор та вентилятор.

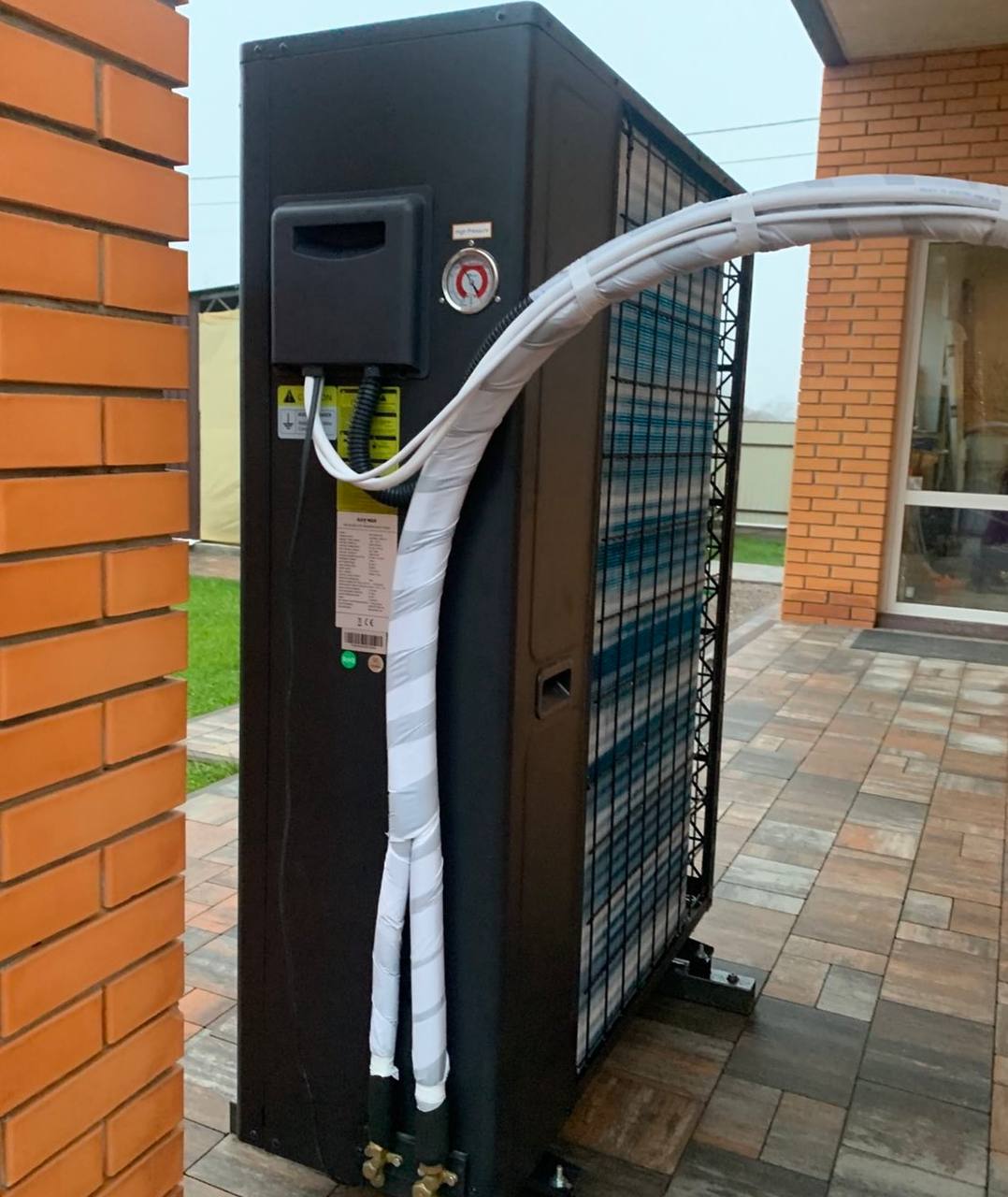

Фреонова магістраль довжиною 6 м була змонтована відповідно до технічних вимог заводу виробника з каучуковою ізоляцією, щоб уникнути пошкодження від зовнішніх чинників.
2. Встановлення внутрішнього блоку
Встановлення внутрішнього блоку теплового насоса є ключовим етапом у створенні ефективної системи опалення, гарячого водопостачання та кондиціонування приміщення.

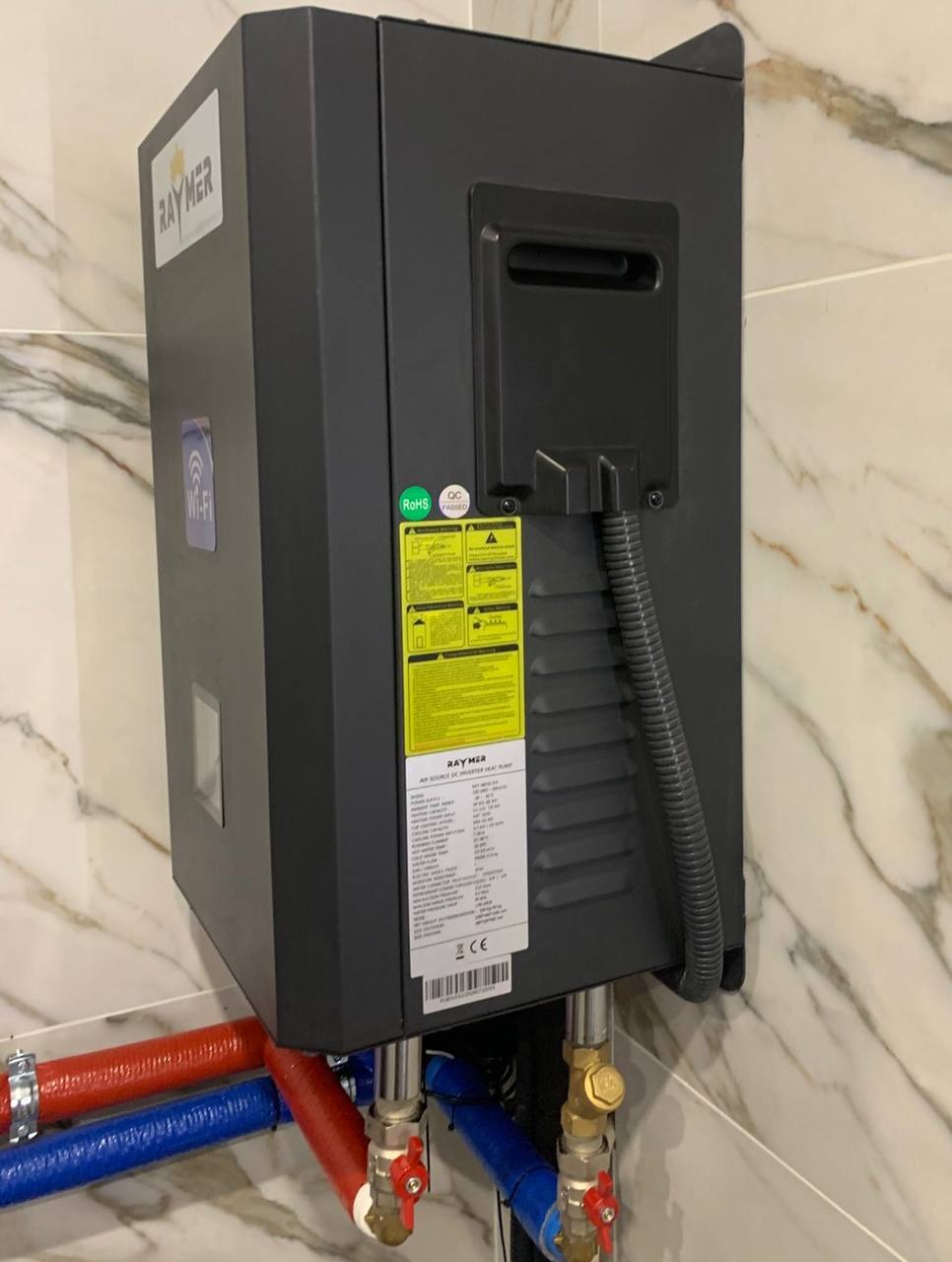

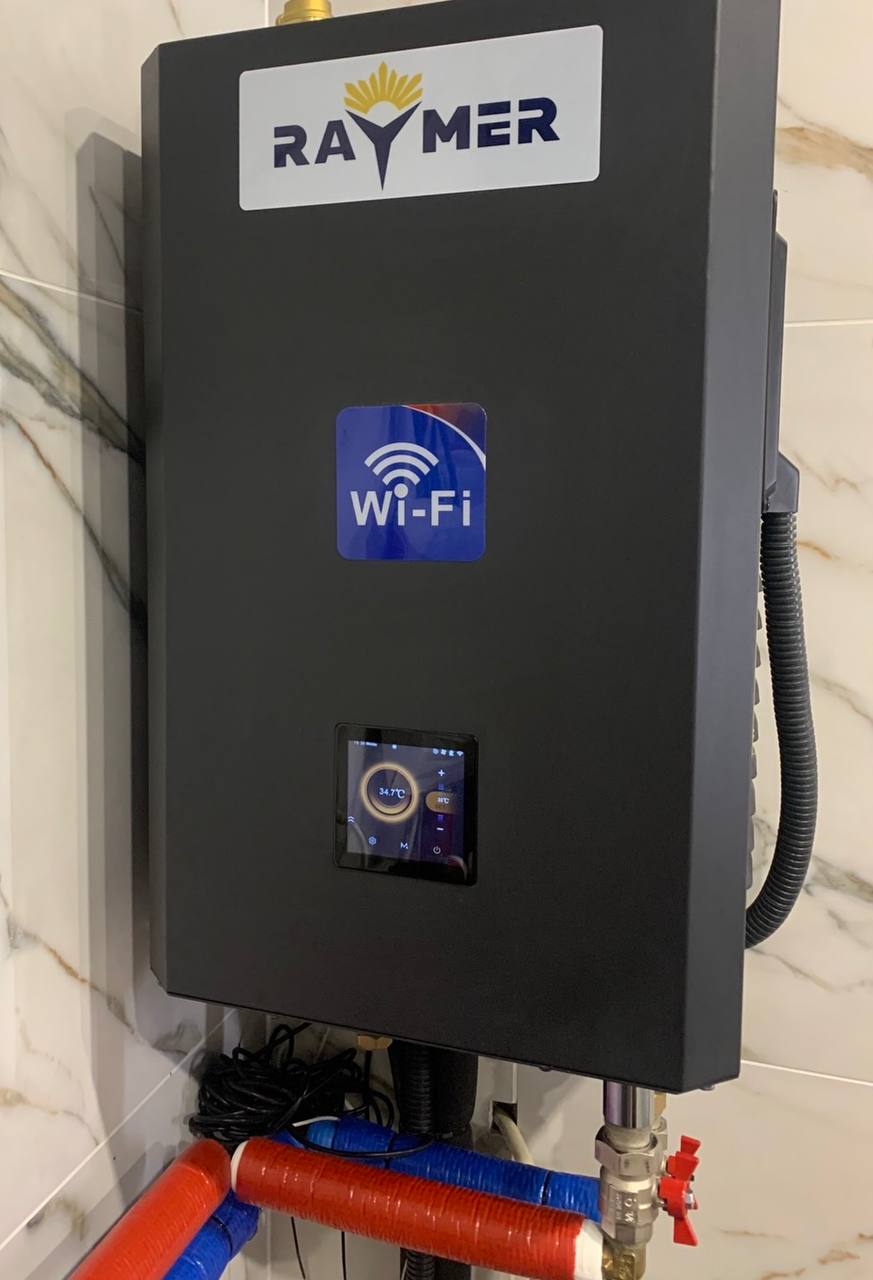

Гідромодуль разом з іншими компонентами розміщено у ванній кімнаті, де виділено окреме просторе місце для даної системи.
Внутрішній блок встановлено на міцну поверхню на кронштейнах, що забезпечують міцність конструкції та запобігають пошкодженню з’єднань.
Під’єднано фреонову магістраль від зовнішнього блоку та з’єднання подачі та обратки теплоносія до баку гібриду та гребінки теплої підлоги.
Особливу увагу приділено налаштуванню циркуляційного насосу і запірно-регулюючої арматури, щоб забезпечити оптимальний теплообмін. Встановлено групу безпеки, включаючи клапани для скидання надлишкового тиску, автоматичний повітрявідвідник та термометри для моніторингу температури.
3. Забезпечення гарячого водопостачання та акумуляції теплоносія в системі

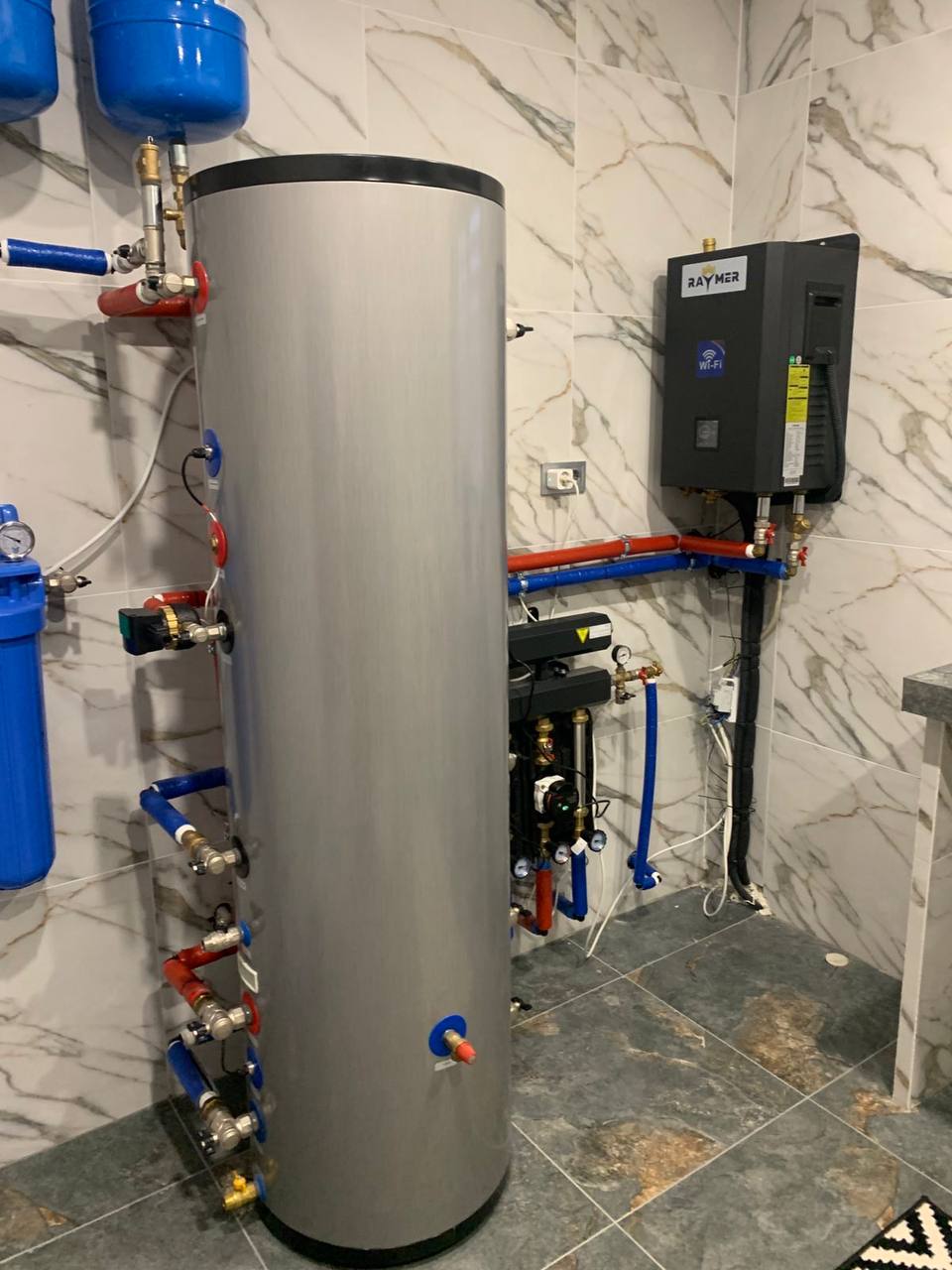

Встановлення бака-гібриду Raymer DHW180L+65L в системі теплового насоса виконано з дотриманням усіх технічних вимог для забезпечення ефективної роботи системи опалення та гарячого водопостачання. Бак-гібрид змонтовано поруч з гідромодулем, що дозволяє зручно інтегрувати його з іншими компонентами системи.
Бак підключено до гідромодуля теплового насоса за допомогою надійних трубопроводів із теплоізоляцією, що мінімізує тепловтрати. Гарячий контур забезпечує нагрів води для побутових потреб, а тепловий контур виконує функцію буфера, стабілізуючи роботу системи і знижуючи навантаження на тепловий насос.
Встановлено групу безпеки: запобіжний клапан, автоматичний повітрявідвідник і термометри для контролю температури. Вхідні та вихідні з’єднання ретельно герметизовані, щоб уникнути витоків теплоносія.
Після монтажу проведено налаштування параметрів температури та тиску в системі, а також тестування для перевірки стабільності роботи. Бак-гібрид інтегровано таким чином, щоб забезпечити максимальну енергоефективність і комфорт для користувачів.
4. Встановлення додаткових компонентів системи
Для забезпечення надійної, ефективної та безпечної роботи системи теплового насоса з баком-гібридом було додатково встановлено кілька ключових компонентів, які оптимізують функціонування всієї системи:
Триходовий клапан Raymer 325 TW
Цей важливий елемент дозволяє автоматично регулювати напрямок потоку теплоносія між системою опалення та контуром гарячого водопостачання. Залежно від потреб, клапан перемикає потік у потрібний контур, забезпечуючи оптимальне використання енергії. Такий підхід дозволяє максимально ефективно використовувати потужності теплового насоса, одночасно знижуючи витрати на енергоресурси.
Розширювальні баки
Для компенсації теплового розширення рідини в системі встановлено спеціальні баки. Вони підтримують стабільний тиск у системі незалежно від температурних коливань, запобігаючи перевантаженням та знижуючи ризик пошкодження трубопроводів, насосів і теплообмінників. Баки оснащені відповідними клапанами для безпечного скидання надлишкового тиску.
Фільтри
Установлено фільтри механічного очищення на ключових ділянках системи. Вони ефективно затримують частки забруднень, які можуть потрапляти в контури, захищаючи чутливі вузли, зокрема насоси та теплообмінники. Це дозволяє запобігати засміченню системи та забезпечує її довготривалу стабільну роботу.
Усі додаткові компоненти були ретельно інтегровані в загальну конструкцію системи з урахуванням її інженерних особливостей. Особливу увагу приділено герметичності з’єднань і правильному налаштуванню обладнання. Фільтри встановлено у зонах із легким доступом для зручного обслуговування. Налаштування триходового клапана виконано з акцентом на автоматичне перемикання режимів у залежності від пріоритетів (опалення чи ГВП).
5. Підключення до стабілізатора напруги
У будинку вже було встановлено стабілізатор напруги, який забезпечує захист електроприладів від коливань напруги в мережі. До цього стабілізатора підключено систему теплового насоса, що гарантує її безперебійну роботу навіть за умов нестабільного електропостачання. Процес підключення теплового насоса до стабілізатора включав:
- Оцінку потужності
Було перевірено відповідність потужності стабілізатора вимогам теплового насоса для забезпечення надійної роботи всіх його компонентів.
- Електромонтажні роботи
Виконано якісне з’єднання електричних ланцюгів за допомогою спеціальних кабелів із відповідним перетином. Особливу увагу приділено герметичності контактів і дотриманню всіх норм безпеки.
- Тестування системи
Після підключення було проведено тестування на всіх режимах роботи теплового насоса, щоб переконатися в стабільності живлення та відсутності перенапруг.
Система теплового насоса тепер захищена від перепадів напруги, що сприяє тривалій експлуатації її електронних компонентів і знижує ризик аварійних ситуацій. Інтеграція зі стабілізатором дозволила значно підвищити надійність роботи всієї системи опалення та гарячого водопостачання в будинку.
Переваги теплового насосу Raymer RAY-18DS2-EVI нового покоління
Тепловий насос Raymer RAY-18DS2-EVI має потужність 18 кВт, що робить його ідеальним для ефективного обігріву приміщень площею до 240 кв.м. Він забезпечує значну економію електроенергії до 80% у порівнянні з традиційними системами опалення, що дозволяє знизити витрати на опалення.
Використовуючи екологічно чисту енергію, цей тепловий насос сприяє зниженню викидів CO2 і позитивно впливає на навколишнє середовище.
Інверторний компресор та технологія Enhanced Vapor Injection (EVI)
Інверторна технологія дозволяє регулювати потужність насоса залежно від потреби, забезпечуючи стабільний і ефективний обігрів приміщення. Завдяки технології Enhanced Vapor Injection (EVI), тепловий насос може працювати при низьких температурах до -30 °C, що розширює можливості використання в різних кліматичних умовах.
Новий чорний дизайн для кращого поглинання тепла
Новий дизайн в чорному кольорі, як результат новітніх розробок та досліджень в галузі теплообладнання для кращого поглинання тепла з навколишнього середовища, робить тепловий насос Raymer RAY-18DS2-EVI найкращим вибором серед інших опалювальних систем.
Чорні поверхні менш схильні до видимих забруднень, пилу та подряпин у порівнянні з білими або світлими поверхнями. Це зменшує потребу в частому очищенні та догляді за пристроєм, що є зручним для користувачів.
Чорний колір має кращу здатність до поглинання тепла, що може бути корисно для зовнішніх блоків теплових насосів у холодну пору року. Це допомагає уникати обмерзання та підвищує ефективність роботи.
Дистанційне керування
Вбудований модуль Wi-Fi дає змогу керувати роботою теплового насосу на відстані. Де б ви не були, ви можете увімкнути/вимкнути тепловий насос, а також відслідковувати його показники маючи доступ до інтернету.
Зручність такої функції полягає в тому, що будучи навіть у поїздці, ви можете завчасно увімкнути та налаштувати роботу опалення або охолодження, і насолоджуватись комфортною температури в домі по прибуттю, не чекаючи доки система запрацює на повну потужність.
