Завдання проєкту

Перед нами стояло завдання створити сучасну та ефективну систему клімат-контролю для офісного приміщення площею 150 м². Замовнику було важливо отримати не лише надійне опалення в холодний період, а й комфортне охолодження влітку, при цьому з максимально низькими експлуатаційними витратами. Крім того, простір для монтажу зовнішнього блоку був обмежений вузьким проходом між будівлею та парканом, що вимагало нестандартного технічного рішення.

Основні вимоги:

• Енергоефективне опалення та охолодження всього офісного простору;
• Інтеграція з уже змонтованою системою теплої підлоги;
• Організація охолодження з допомогою фанкойлів;
• Оптимальне розміщення зовнішнього блоку при обмеженому просторі;
• Надійність, простота в обслуговуванні та довговічність системи.

Рішення

Для реалізації проєкту було обрано тепловий насос Raymer RAY-15DS2-EVI на 15 кВт – інверторну модель з функцією активного охолодження, яка чудово підходить як для житлових, так і для офісних приміщень середньої площі.

• Опалення реалізовано через систему теплої підлоги, яка забезпечує рівномірний розподіл тепла та комфортний мікроклімат.

• Охолодження забезпечується фанкойлами, підключеними до того ж теплового насоса. Це дає змогу уникнути встановлення окремих кондиціонерів та зменшити витрати.

• Для монтажу зовнішнього блоку було виготовлено спеціальну металеву підставку, яка піднімає агрегат на необхідну висоту для вільного забору та викиду повітря. Такий підхід дозволив ефективно використати доступний простір між парканом і стіною офісу.

Таким чином, ми реалізували комплексне, енергоефективне та естетично інтегроване рішення для підтримки стабільного мікроклімату в офісі протягом усього року.

1. Монтаж зовнішнього блоку

Монтаж зовнішнього блоку теплового насоса Raymer RAY-15DS2-EVI здійснювався в умовах обмеженого простору — у вузькому проході між стіною будівлі та дерев’яним парканом. Стандартне встановлення на бетонну основу або безпосередньо на землю в цьому випадку було неможливим з кількох причин:

Обмежена відстань для циркуляції повітря. Через близьке розташування огорожі існував ризик, що зовнішній блок не зможе ефективно захоплювати та викидати повітря, що критично для його стабільної роботи.

Вузький прохід не дозволяв залишити вільний доступ до агрегату знизу у разі обслуговування.

Захист від накопичення снігу, бруду та вологи. Установка теплового насосу на рівні землі могла б призвести до його засмічення чи обмерзання у зимовий період.

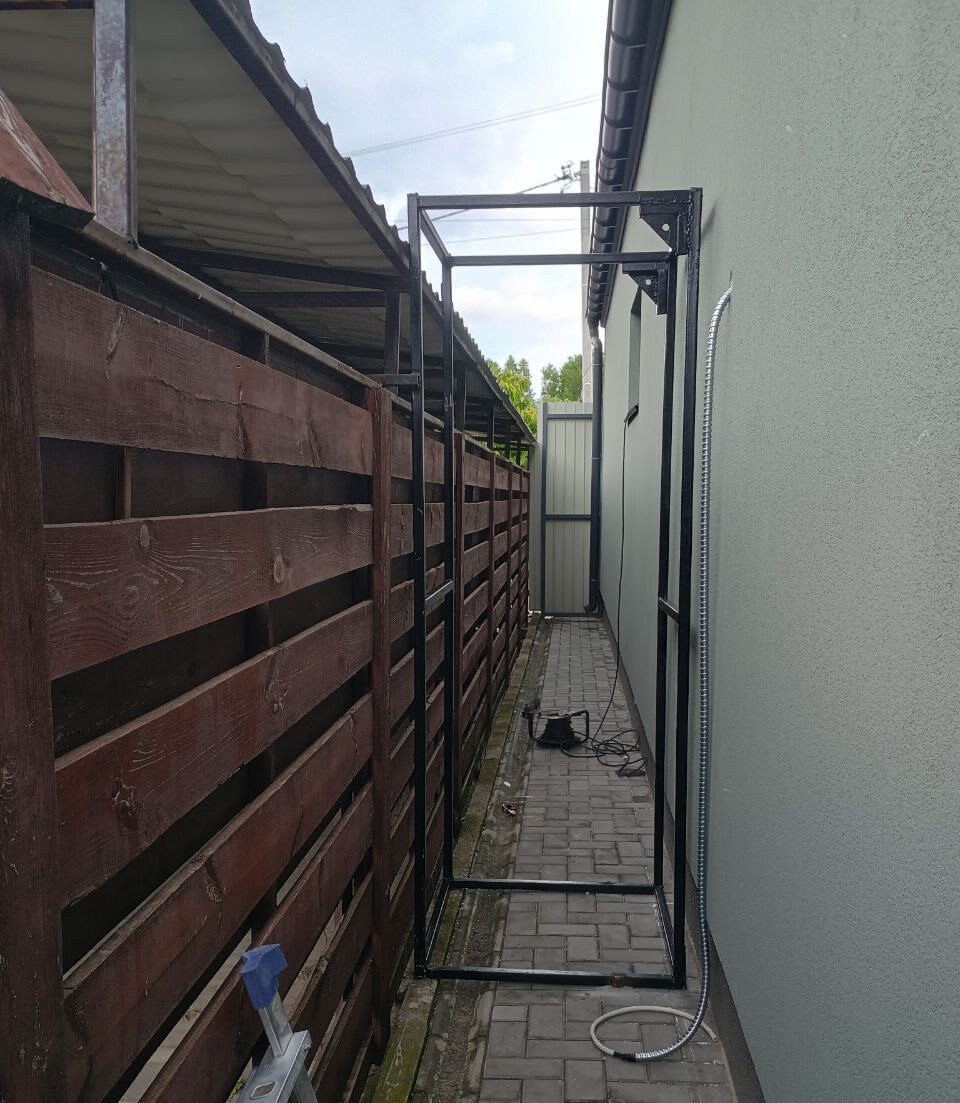

З огляду на це, було прийнято рішення виготовити індивідуальну металеву конструкцію, яка дозволяє підняти зовнішній блок на висоту понад 2 метри від рівня землі. Платформа надійно закріплена до фасаду будівлі та має додаткові опори для розподілу ваги. Такий підхід забезпечив:

• Вільний потік повітря з усіх боків блока;
• Легкий доступ до з’єднань та обслуговування;
• Захист обладнання від зовнішніх впливів (механічних, атмосферних);
• Естетичний вигляд, без зайвого захаращення простору.

Трубопроводи були надійно утеплені та акуратно змонтовані вздовж фасаду, що забезпечує стабільну роботу навіть за низьких температур і мінімізує втрати енергії. Монтаж було виконано з урахуванням усіх технічних вимог до розміщення інверторних теплових насосів.

2. Встановлення фреонової магістралі з компенсаційними петлями.

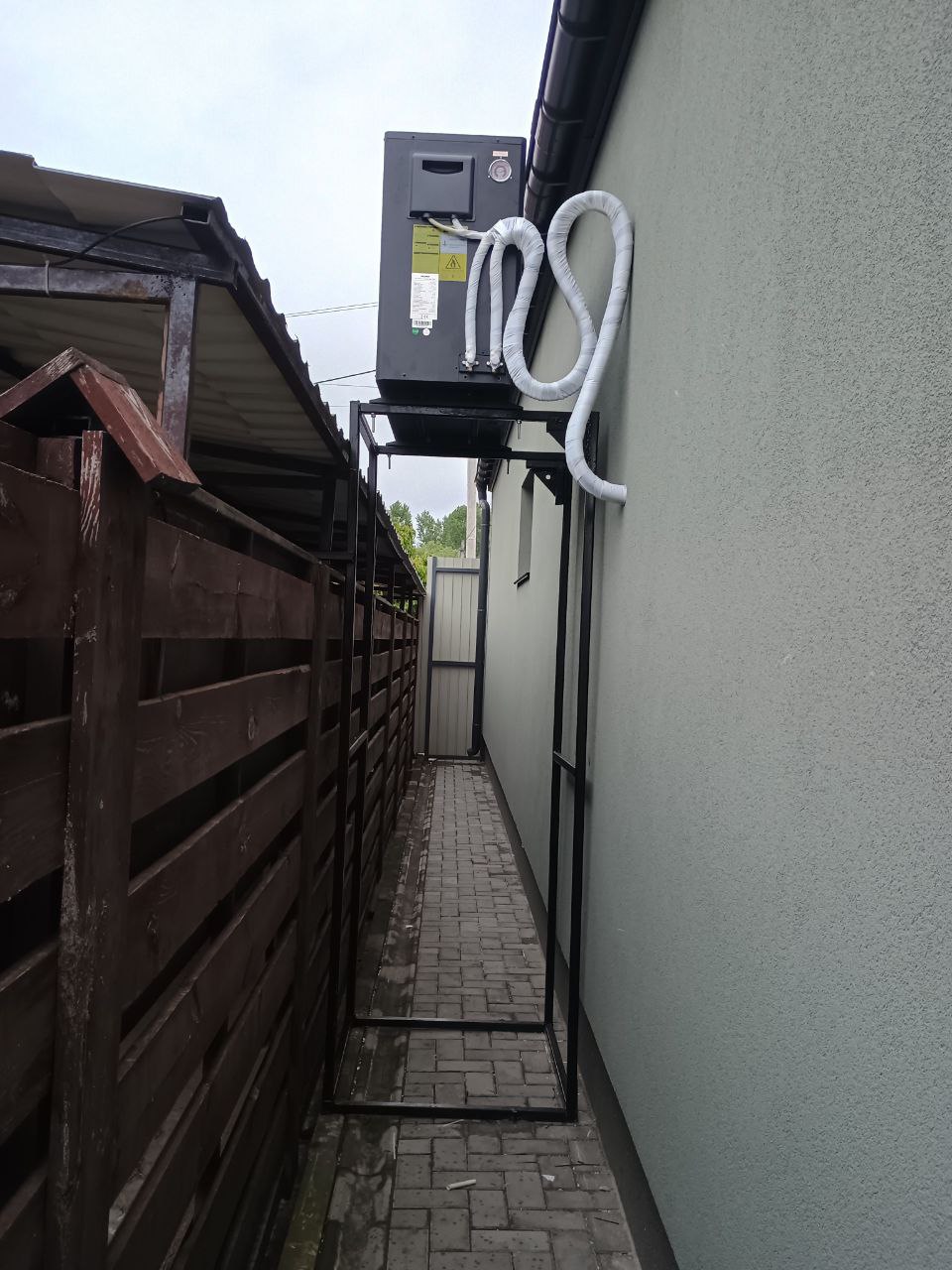

Оскільки зовнішній блок теплового насоса було змонтовано на підвищеній металевій конструкції, виникла необхідність правильно організувати прокладку фреонової магістралі. Для компенсації перепаду висоти між зовнішнім і внутрішнім блоками, а також для уникнення можливого гідроудару чи надмірного тиску в системі, труби були змонтовані у вигляді вигинів-петель (так званих “зігзагів”). Така конфігурація дозволяє:

• частково поглинати вібрації та термічне розширення труб під час роботи системи;
• знизити навантаження на з’єднання та фітинги;
• забезпечити довговічність та герметичність магістралі в умовах зміни температур та тиску.

Кожен вигин було зафіксовано та термоізольовано спеціальним утеплювачем для захисту від тепловтрат і впливу зовнішнього середовища. Такий підхід дозволяє системі працювати надійно як у режимі нагріву, так і охолодження.

3. Монтаж гідромодулю

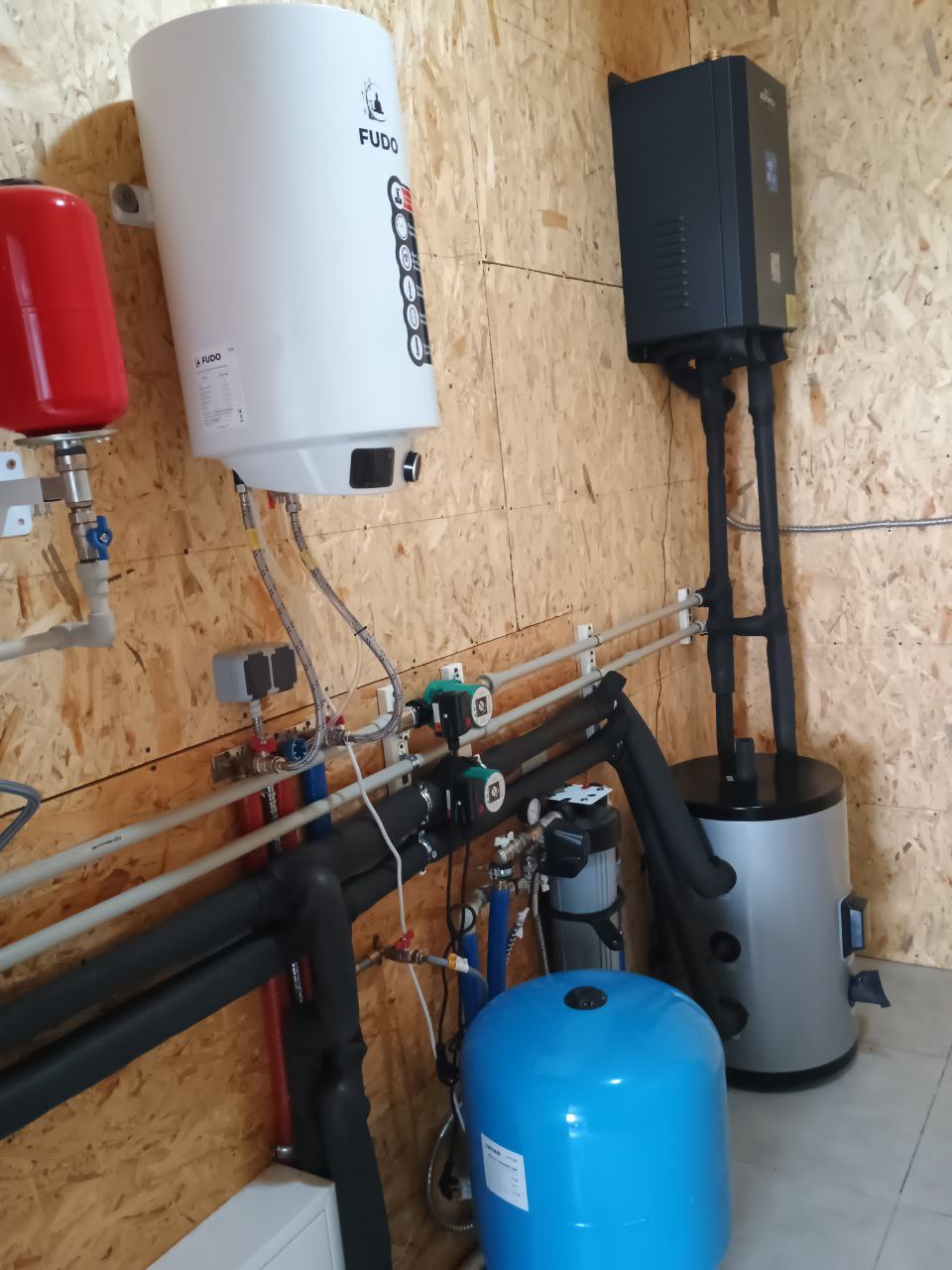

У межах реалізації проєкту в котельному приміщенні було змонтовано настінний гідромодуль Raymer, який став центральним елементом управління системою теплопостачання. Його встановили на стіну з урахуванням ергономіки доступу для сервісного обслуговування та безпечного підключення до всіх контурів системи. Основним завданням гідромодуля є передача тепла від зовнішнього блоку теплового насоса до внутрішніх споживачів, у першу чергу – до теплої підлоги.

До гідромодуля було підключено теплоізольовані трубопроводи, що ведуть до буферної ємності. Цей бак-накопичувач виконує роль акумулятора теплової енергії, завдяки чому система здатна працювати більш стабільно та ефективно навіть за змінних температурних навантажень. Накопичене тепло з бака рівномірно розподіляється на контури теплої підлоги, що дозволяє підтримувати комфортний мікроклімат у приміщеннях без різких температурних коливань.

Окремо було встановлено два циркуляційні насоси, які забезпечують постійний рух теплоносія між гідромодулем, буферною ємністю та системою підлогового опалення. Для стабілізації тиску у замкнутій системі змонтовано розширювальний бак, а також реалізовано фільтрацію теплоносія задля захисту обладнання від можливого засмічення. Усі елементи трубопроводів акуратно теплоізольовані, а компонування системи дозволяє зручно проводити її обслуговування у майбутньому.

4. Значення буферної ємності в даній системі

У цій системі опалення буферна ємність виконує ключову роль у забезпеченні ефективної, стабільної та надійної роботи теплового насоса. Вона слугує проміжним акумулюючим резервуаром, який накопичує тепло, вироблене тепловим насосом, і поступово передає його до системи теплої підлоги.

Основна функція буферної ємності полягає у згладжуванні коливань температури та попередженні частого вмикання і вимикання компресора теплового насоса. Це дозволяє продовжити строк служби обладнання, а також оптимізувати споживання електроенергії. Тепловий насос працює в оптимальному режимі, генеруючи тепло в більших об’ємах за один цикл, а надлишок цієї енергії зберігається у баку та використовується в моменти, коли потреба в теплі перевищує його миттєве виробництво.

Крім того, буферна ємність допомагає забезпечити рівномірний розподіл тепла по всіх контурах теплої підлоги, виключаючи перегрів або недогрів окремих ділянок. Завдяки цьому система функціонує плавно, а температура в приміщенні залишається стабільною й комфортною. У результаті – не лише підвищується енергоефективність опалення, а й покращується загальна надійність усієї системи.

5. Монтаж фанкойлів для забезпечення охолодження влітку

У рамках проєкту було передбачено не лише обігрів приміщення за допомогою теплої підлоги, а й організацію охолодження в літній період. Для цього були змонтовані фанкойли — універсальні внутрішні блоки, які можуть як нагрівати, так і охолоджувати повітря залежно від температури подачі теплоносія.

Монтаж фанкойлів здійснювався з урахуванням зонування приміщення та особливостей внутрішнього простору. Трубопроводи до них прокладалися з використанням термоізоляції для запобігання тепловим втратам та конденсації в літній період. Завдяки інтеграції фанкойлів у систему теплового насоса, користувач отримує повноцінну кліматичну систему: взимку — комфортне опалення, влітку — ефективне охолодження без необхідності встановлення додаткових кондиціонерів.

Цей підхід дозволяє оптимізувати простір, зменшити витрати на окреме обладнання та досягти високого рівня енергоефективності. Крім того, така система забезпечує більш рівномірний мікроклімат у приміщеннях та швидке реагування на зміну температурних умов.

Чому монтаж теплового насоса — це найкраще рішення для бізнесу?

1. Суттєва економія на опаленні та охолодженні

Теплові насоси здатні перетворювати 1 кВт електроенергії в 3–5 кВт теплової енергії. Це дозволяє знизити витрати на енергоресурси в 2–3 рази у порівнянні з традиційними електричними або твердопаливними системами. Для бізнесу це означає менші комунальні витрати й швидшу окупність інвестицій.

2. Одна система — для всього року

Тепловий насос забезпечує:

• Обігрів у холодну пору року;
• Охолодження влітку (через фанкойли або кондиціонери);
• Подачу теплоносія на підлогу або радіатори.

Це дозволяє відмовитися від окремих рішень для зими та літа, зменшити кількість обладнання і спростити обслуговування.

3. Комфорт працівників = продуктивність

Завдяки точному керуванню температурою, теплові насоси створюють стабільний комфорт у приміщеннях. Відсутність різких перепадів температури, протягів і перегріву/переохолодження напряму впливають на:

• Працездатність персоналу;
• Зниження рівня захворюваності;
• Позитивне враження для клієнтів.

4. Автоматизація та мінімальне обслуговування

Сучасні теплові насоси (особливо інверторного типу) обладнані системами автоматичного керування. Бізнес отримує:

• Автономність — система працює без постійного втручання;
• Дистанційне керування — через Wi-Fi або додатки;
• Діагностику та захист — контроль несправностей, датчики замерзання, тиску тощо.

Це знижує потребу в штатному обслуговуючому персоналі або дорогому сервісі.

5. Незалежність від газу та централізованих мереж

Для бізнесу це означає:

• Відсутність ризиків підвищення цін на газ;
• Жодної бюрократії з підключенням до газових мереж;
• Можливість використовувати власну електроенергію (наприклад, з сонячних панелей).

Це особливо актуально для нових приміщень або в регіонах із слабкою газифікацією.

6. Екологічність і відповідальність

Теплові насоси — екологічно чисте джерело тепла. Вони не виділяють CO₂, не спалюють паливо і не вимагають димаря. Це важливо для:

• Підтримки “зеленого” іміджу компанії;
• Участі в тендерах та програмах підтримки енергоефективності;
• Сертифікації за стандартами ESG, BREEAM тощо.

7. Гнучкість під будь-яке приміщення

Теплові насоси підходять як для новобудов, так і для модернізації вже існуючих систем. У бізнесі це дозволяє:

• Застосувати рішення для офісу, складу, торговельного залу, СТО, кав’ярні чи шоуруму;
• Масштабувати систему в майбутньому (наприклад, додати фанкойли чи бойлер ГВП);
• Адаптувати обладнання під змінне навантаження (завдяки інверторним компресорам).

8. Швидкий монтаж без зупинки роботи

На відміну від складних котелень або централізованих систем, тепловий насос можна змонтувати швидко та без шкоди для основної діяльності компанії. Більшість робіт — зовнішні або технічні, не потребують перекриття приміщення, води чи електрики на тривалий час.

9. Інвестиція в майбутнє

Тепловий насос — це не просто опалення, це частина енергонезалежності бізнесу. У поєднанні з сонячними панелями чи системами енергоменеджменту він може зробити ваш об’єкт майже повністю автономним.

Як результат, тепловий насос — це не лише про тепло, а про стратегічне рішення для будь-якого сучасного бізнесу, яке поєднує економію, комфорт, екологічність і контроль.

Переваги теплового насосу  Raymer RAY-15DS2-EVI нового покоління

Тепловий насос Raymer RAY-15DS2-EVI має потужність 15 кВт, що робить його ідеальним для ефективного обігріву приміщень площею до 150 кв.м. Він забезпечує значну економію електроенергії до 80% у порівнянні з традиційними системами опалення, що дозволяє знизити витрати на опалення.

Використовуючи екологічно чисту енергію, цей тепловий насос сприяє зниженню викидів CO2 і позитивно впливає на навколишнє середовище.

Інверторний компресор та технологія Enhanced Vapor Injection (EVI)

Інверторна технологія дозволяє регулювати потужність насоса залежно від потреби, забезпечуючи стабільний і ефективний обігрів приміщення. Завдяки технології Enhanced Vapor Injection (EVI), тепловий насос може працювати при низьких температурах до -30 °C, що розширює можливості використання в різних кліматичних умовах.

Новий чорний дизайн для кращого поглинання тепла

Новий дизайн в чорному кольорі, як результат новітніх розробок та досліджень в галузі теплообладнання для кращого поглинання тепла з навколишнього середовища, робить тепловий насос Raymer RAY-15DS2-EVI найкращим вибором серед інших опалювальних систем.

Чорні поверхні менш схильні до видимих забруднень, пилу та подряпин у порівнянні з білими або світлими поверхнями. Це зменшує потребу в частому очищенні та догляді за пристроєм, що є зручним для користувачів.

Чорний колір має кращу здатність до поглинання тепла, що може бути корисно для зовнішніх блоків теплових насосів у холодну пору року. Це допомагає уникати обмерзання та підвищує ефективність роботи.

Дистанційне керування

Вбудований модуль Wi-Fi дає змогу керувати роботою теплового насосу на відстані. Де б ви не були, ви можете увімкнути/вимкнути тепловий насос, а також відслідковувати його показники маючи доступ до інтернету.

Зручність такої функції полягає в тому, що будучи навіть у поїздці, ви можете завчасно увімкнути та налаштувати роботу опалення або охолодження, і насолоджуватись комфортною температури в домі по прибуттю, не чекаючи доки система запрацює на повну потужність.
