Завдання:
Будинок обладнаний автономною електричною системою на основі сонячних батарей. Усі інженерні системи, зокрема опалення, працюють виключно від електроенергії, згенерованої фотоелектричними панелями.
Основна проблема, з якою звернувся замовник — потреба в оптимізації системи опалення таким чином, щоб існуючої генерації сонячної енергії було достатньо для повного покриття теплових потреб будинку навіть у зимовий період, без залучення додаткових джерел або перевищення потужностей сонячної електростанції.
Рішення:
Було прийнято рішення встановити тепловий насос повітря-вода Raymer RAY-15DS2-EVI (220V). Це енергоефективне обладнання нового покоління, здатне забезпечити весь будинок теплом, використовуючи мінімальну кількість електроенергії — ідеально для роботи в парі з сонячною електростанцією.
Чому саме Raymer RAY-15DS2-EVI?
- Інверторна технологія EVI (Enhanced Vapor Injection) забезпечує стабільну роботу навіть при –30°C, зберігаючи високий ККД.
- Працює від звичайної однофазної мережі 220В — не потребує переобладнання електроживлення.
- Коефіцієнт ефективності COP до 4,5, що дозволяє отримувати 4,5 кВт тепла з 1 кВт електроенергії.
- Ідеальна взаємодія з буферною ємністю та бойлером ГВП, що оптимізує енергоспоживання в системі.
1. Монтаж зовнішнього блоку Raymer RAY-15DS2-EVI (220V)

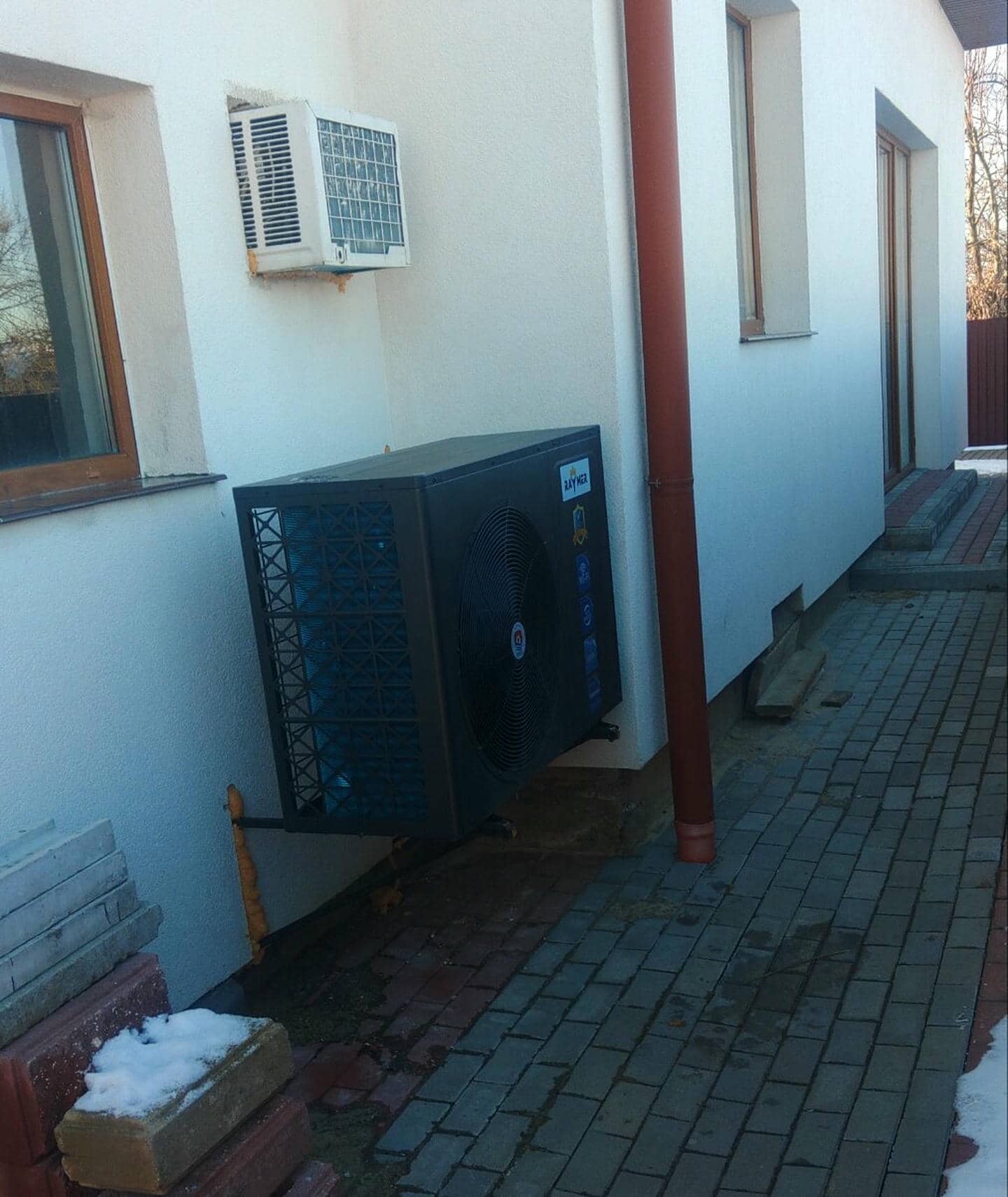

На об’єкті було виконано повний монтаж зовнішнього блоку теплового насоса Raymer RAY-15DS2-EVI (220V).
Зовнішній блок змонтовано на зовнішній стіні будинку з використанням спеціальних металевих кронштейнів, обладнаних антивібраційними вставками. Це дозволило надійно зафіксувати обладнання та мінімізувати передачу вібрації на фасад.
Блок розташовано з урахуванням оптимального повітряного потоку, що забезпечує безперешкодну циркуляцію повітря навколо теплообмінника. Така конфігурація особливо важлива для стабільної роботи в зимовий період, коли повітря холодне, а ефективність забору тепла повинна залишатися високою.
Трубопроводи теплоносія виведено через стіну будинку безпосередньо до внутрішнього приміщення з обладнанням. В місцях проходження через стіну всі отвори були герметизовані та утеплені, що дозволило уникнути тепловтрат і захистити систему від промерзання.
Також була передбачена дренажна система для відведення конденсату, що утворюється під час роботи зовнішнього блоку. Вода виводиться вбік, у спеціально облаштовану дренажну зону з ухилом, що виключає ризик обмерзання біля стіни.
Монтаж виконано акуратно, з дотриманням усіх технічних норм і вимог виробника, що гарантує надійну та довговічну роботу обладнання. Тепловий насос повністю інтегровано в систему опалення будинку, яка працює на електроенергії, згенерованій сонячними панелями.
2. Монтаж внутрішнього блоку Raymer RAY-15DS2-EVI (220V)

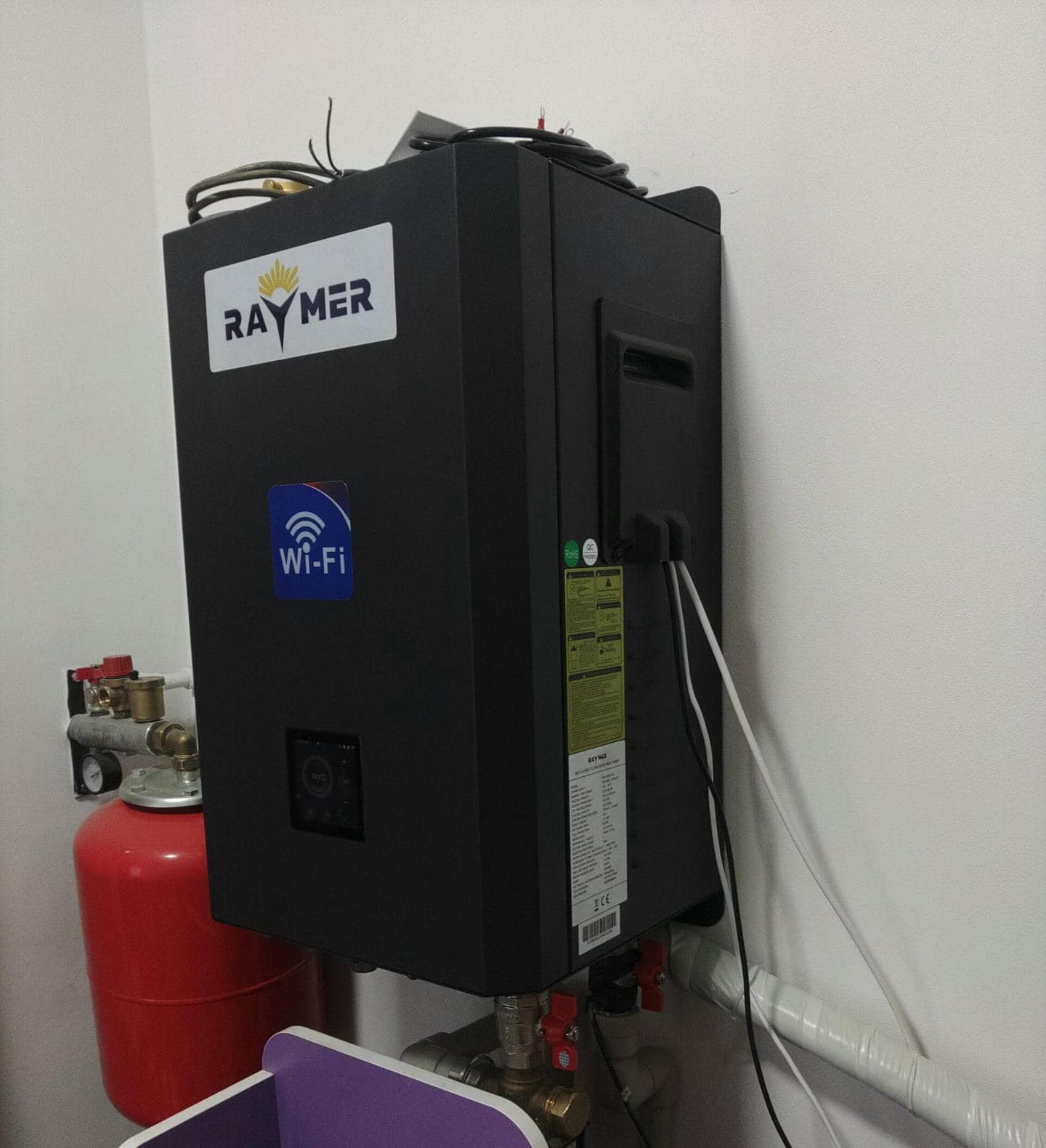

Гідромодуль встановлено на стіну в технічному приміщенні — вертикально, з дотриманням монтажних відстаней для вентиляції та зручного обслуговування. Усі підключення розташовані в нижній частині модуля, що забезпечує швидкий доступ до з’єднань і мінімізує ризик протікань.
Вхід і вихід теплоносія підключено за допомогою надійної арматури з кульовими кранами, що дозволяє оперативно перекривати контур у разі потреби (наприклад, для обслуговування чи ревізії). З’єднання виконані через металополімерні труби з теплоізоляцією, яка запобігає втратам тепла та захищає систему від утворення конденсату.
Поруч розташовано розширювальний бак, який компенсує розширення теплоносія при нагріванні, забезпечуючи стабільну роботу всієї системи. Також видно частину вузлів автоматики, що свідчить про інтеграцію гідромодуля в більш широку керовану систему з можливістю Wi-Fi-моніторингу.
Монтаж виконано акуратно, з дотриманням усіх норм та технічних вимог. Така конфігурація дозволяє ефективно керувати теплообміном між тепловим насосом і споживачами тепла в будинку (тепла підлога, радіатори, бойлер ГВП тощо), забезпечуючи максимальну енергоефективність та надійність роботи в будь-яких умовах.
3. Інтеграція теплового насосу з сонячним інвертором

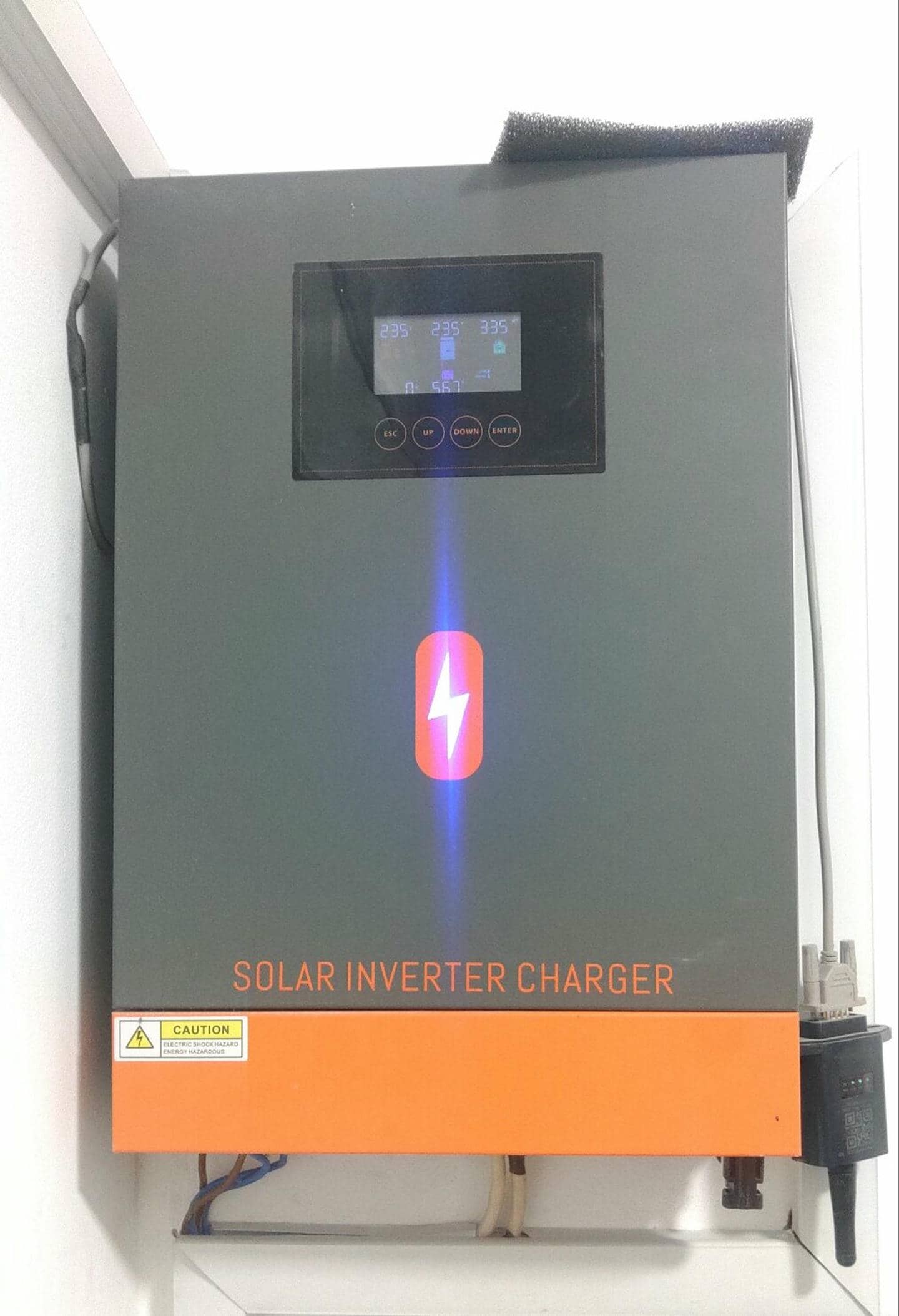

Реалізовано ефективну інтеграцію теплового насоса Raymer RAY-15DS2-EVI (220V) з системою автономного живлення на базі сонячного інвертора. На фото видно встановлений сонячний інвертор, який виконує функції керування енергією, що надходить від сонячних панелей, акумулювання у батареї та розподілу на споживачів.
Як працює інтеграція:
-
Тепловий насос підключено до інвертора як пріоритетного споживача, оскільки він відповідає за опалення будинку.
-
Інвертор в реальному часі контролює вхідну потужність від сонячних батарей, напругу, заряд акумуляторів і споживання енергії.
-
Завдяки інтелектуальній логіці керування, в денний час, коли сонячна генерація висока, система повністю покриває потреби теплового насоса за рахунок зеленого струму.
-
У разі дефіциту енергії (наприклад, вночі чи в похмурі дні), інвертор може перемикатися на мережу або використовувати енергію з акумуляторів.
Переваги для замовника:
-
Мінімальні витрати на опалення — тепловий насос споживає електроенергію, згенеровану безкоштовно сонцем.
-
Енергонезалежність — система здатна працювати навіть при відключеннях мережі.
-
Стабільна температура в будинку без коливань, навіть за мінусових температур, завдяки ефективній роботі інвертора і теплового насоса.
-
Інтелектуальне керування навантаженням — система сама визначає, коли краще вмикати опалення, щоб максимально використовувати енергію з сонця.
Така інтеграція є сучасним і вигідним рішенням для енергоефективного та екологічного опалення приватного будинку.
Переваги теплового насосу Raymer RAY-15DS2-EVI нового покоління
Тепловий насос Raymer RAY-15DS2-EVI має потужність 15 кВт, що робить його ідеальним для ефективного обігріву приміщень площею до 160 кв.м. Він забезпечує значну економію електроенергії до 80% у порівнянні з традиційними системами опалення, що дозволяє знизити витрати на опалення.
Використовуючи екологічно чисту енергію, цей тепловий насос сприяє зниженню викидів CO2 і позитивно впливає на навколишнє середовище.
Інверторний компресор та технологія Enhanced Vapor Injection (EVI)
Інверторна технологія дозволяє регулювати потужність насоса залежно від потреби, забезпечуючи стабільний і ефективний обігрів приміщення. Завдяки технології Enhanced Vapor Injection (EVI), тепловий насос може працювати при низьких температурах до -30 °C, що розширює можливості використання в різних кліматичних умовах.
Абсолютно новий дизайн
Тепловий насос Raymer RAY-15DS2-EVI (380V) 15 кВт спліт-система вирізняється високою надійністю і довговічністю. Сучасні технології та якісні матеріали забезпечують довгий термін служби обладнання, а новий чорний колір зовнішнього та внутрішнього блоків теплового насосу гармонійно вписується в естетичний вигляд фасаду та інтер’єру будинку.
Чому ми обрали саме чорний колір в новому дизайні?
Сучасний естетичний вигляд
Чорний колір надає продуктам стильного та сучасного вигляду, який легко вписується в різні інтер’єри. Він асоціюється з преміум-класом та високою якістю.
Практичність
Чорні поверхні менш схильні до видимих забруднень, пилу та подряпин у порівнянні з білими або світлими поверхнями. Це зменшує потребу в частому очищенні та догляді за пристроєм, що є зручним для користувачів.
Теплові властивості
Чорний колір має кращу здатність до поглинання тепла, що може бути корисно для зовнішніх блоків теплових насосів у холодну пору року. Це допомагає уникати обмерзання та підвищує ефективність роботи.
Вбудований Wi-Fi модуль
Вбудований модуль Wi-Fi дає змогу керувати роботою теплового насосу на відстані. Де б ви не були, ви можете увімкнути/вимкнути тепловий насос, а також відслідковувати його показники, маючи доступ до інтернету.
Зручність такої функції полягає в тому, що, будучи навіть у поїздці, ви можете завчасно увімкнути та налаштувати роботу опалення або охолодження, і насолоджуватись комфортною температурою в домі по прибуттю, не чекаючи, доки система запрацює на повну потужність.
