Завдання:
Клієнт зацікавився встановленням теплового насосу, бо постало питання зниження витрат на опаленні, так як до цього система опалення працювала на основі електрокотла на 12 кВт, який віддавав 1 кВт тепла на 1 кВт спожитої енергії. Тепловий насос має здатність працювати як на опалення, охолодження, так і на ГВП, що значно заощаджує кошти для домовласника.
Рішення:
Після аналізу поданих даних було прийнято рішення встановити інверторний тепловий насос Raymer RAY-15DS1-EVI (380V), який завдяки своїй технології та високому коефіцієнту ефективності (СОР 4,82) здатен забезпечити значну економію на опаленні.

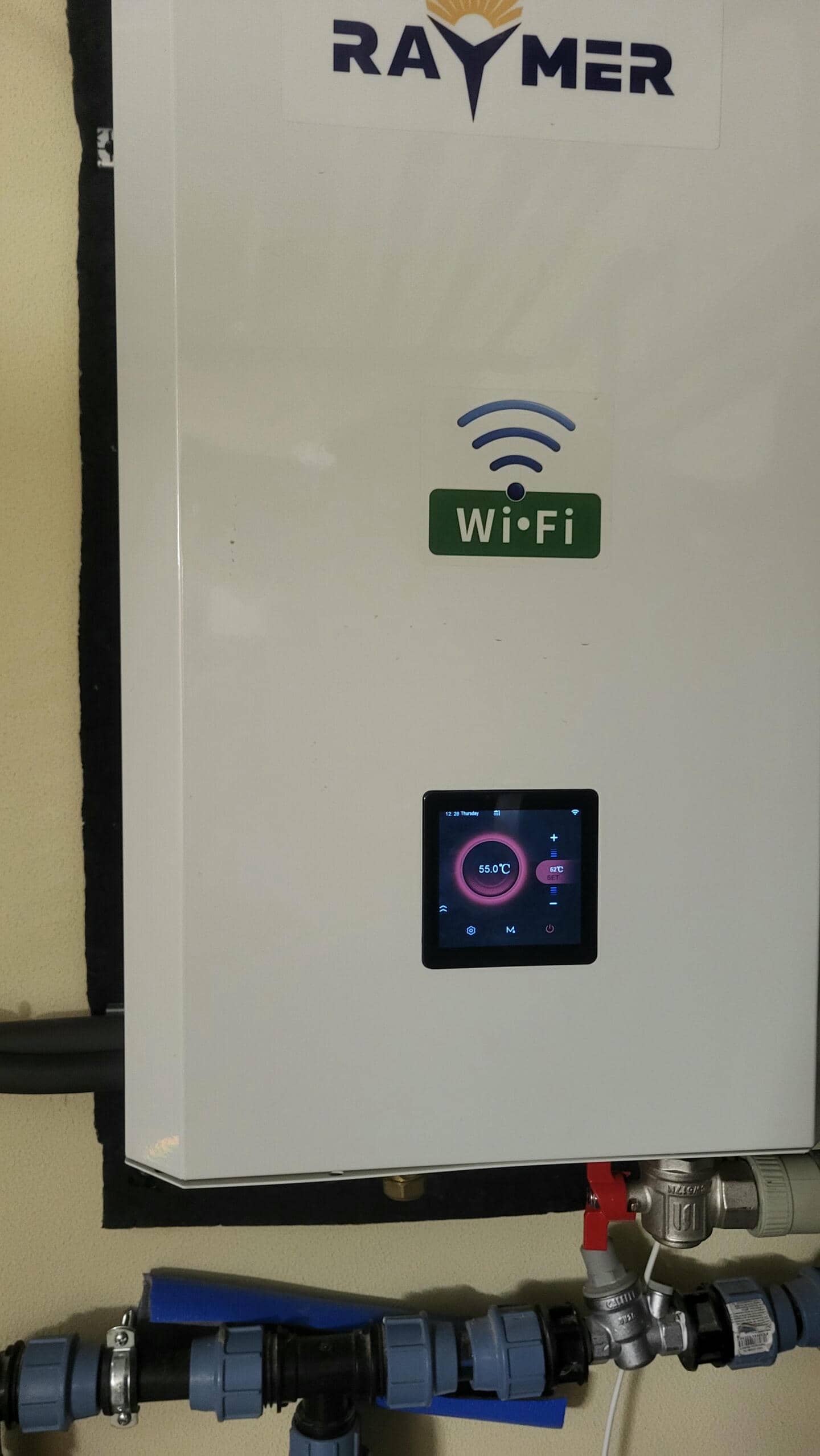

Управління тепловим насосом буде налаштоване через Wi-Fi, що забезпечує зручність використання і можливість дистанційного контролю.
Так, як в домі прокладена система “теплої підлоги” необхідно встановити буферний бак накопичувач для тривалого збереження тепла в системі.
Також за бажанням замовника буде встановлено бак для гарячого водопостачання, який також буде працювати на основі теплового насосу.
Електрокотел вирішено залишити, як резервне джерело обігріву у разі технічної поломки насосу.
Виконаний обсяг робіт
1. Підбір обладнання з урахуванням кліматичних умов місцевості
Враховуючи, що клімат в Київській області став доволі помірним за останній час, але іноді температура може сягати нижче -20°C, було прийнято рішення встановити тепловий насос Raymer RAY-15DS1 EVI, який завдяки інверторній технології легко адаптує свою роботу до погодних умов та здатен працювати при температурі -30°C.

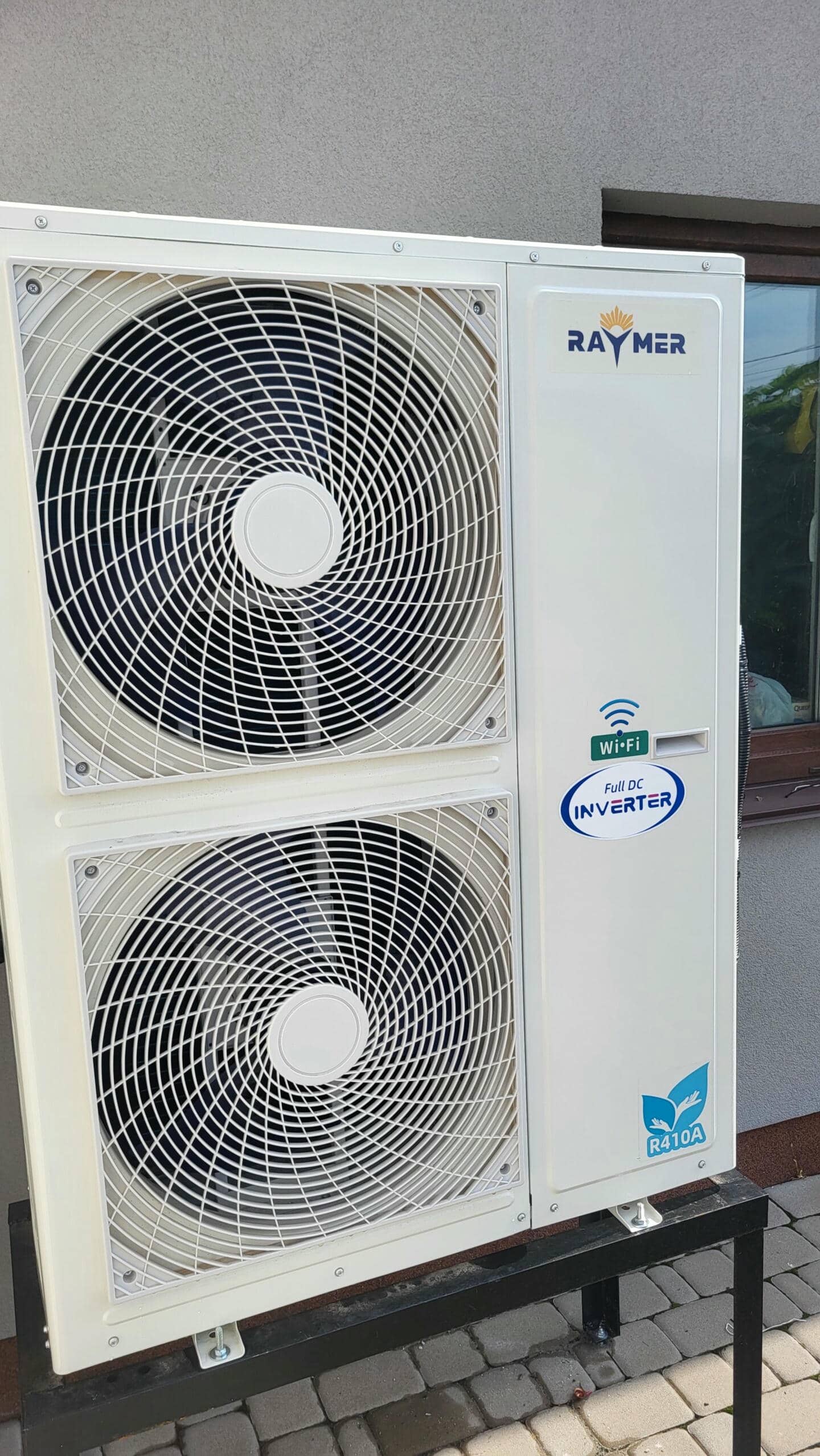

2. Монтаж зовнішнього блоку
При встановленні було ретельно продумане місце для зовнішнього блоку з урахуванням доступу для технічного обслуговування та оптимального функціонування системи. Це дозволить забезпечити легкість під час сервісних робіт, а також захистити систему від перегріву або надмірного накопичення снігу чи льоду.
Високий клас захисту дозволяє блоку витримувати різноманітні погодні умови без зниження продуктивності.
Зовнішній блок був встановлений на спеціальну підставку, яка гарантує стійкість всієї конструкції. Підставка створена таким чином, щоб витримувати вагу блоку та забезпечувати надійну фіксацію.
Для зменшення вібрацій, що можуть виникати під час роботи компресора та вентилятора, зовнішній блок було додатково оснащено антивібраційними опорами, що сприяють зниженню рівня шуму та забезпечує більш комфортне функціонування системи.
Довжина фреонової магістралі з поворотами становить близько 4-5 метрів, що забезпечує оптимальне з’єднання між зовнішнім блоком та внутрішніми компонентами системи.
3. Встановлення внутрішнього блоку

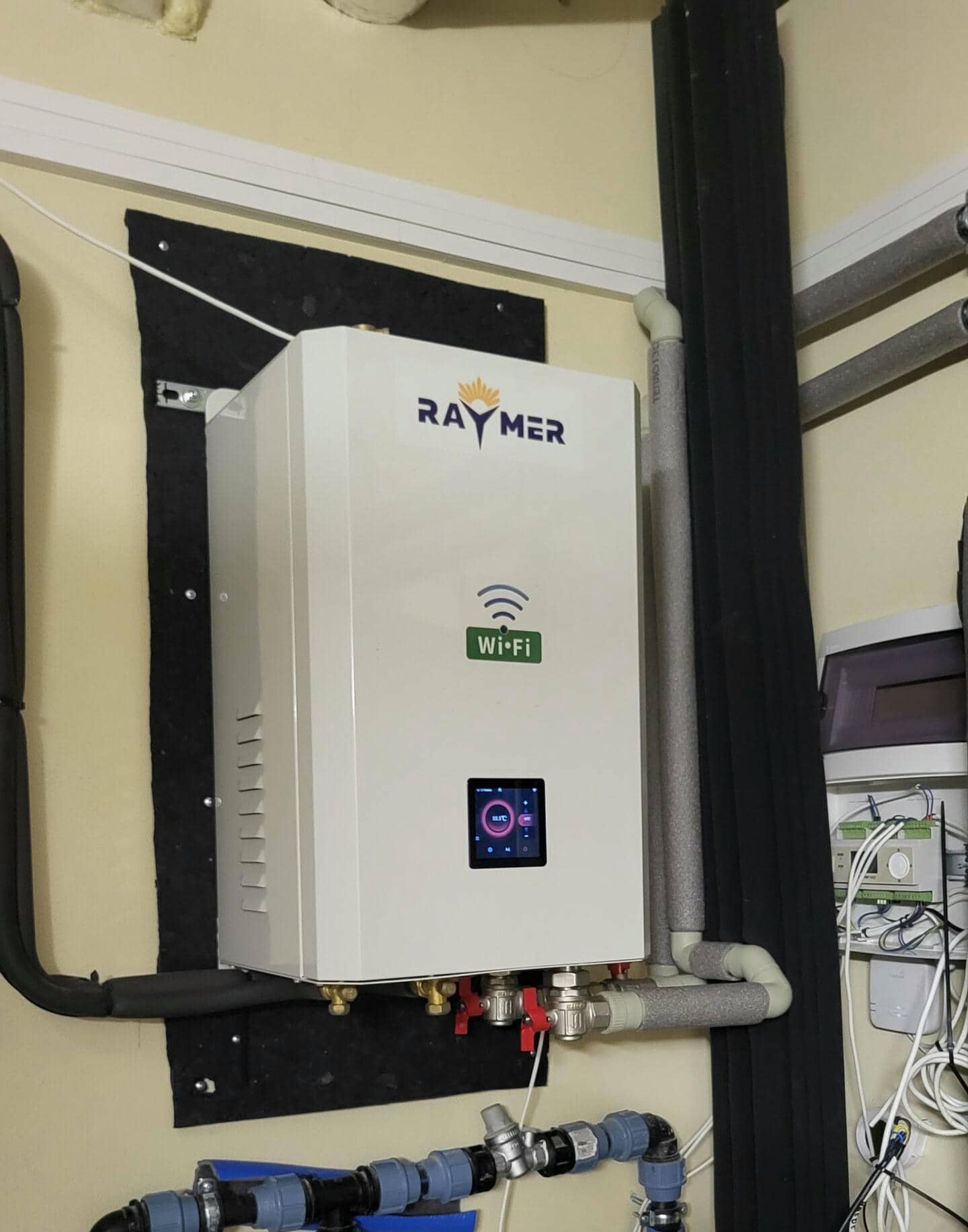

Внутрішній блок теплового насоса Raymer RAY-15DS1 EVI був встановлений у котельні будинку. Блок розміщено на спеціально підготовленому місці, яке забезпечує зручний доступ для обслуговування та підключення всіх необхідних комунікацій. Завдяки компактному розміщенню всередині приміщення, вдалося зберегти простір та забезпечити оптимальну циркуляцію повітря.
Внутрішній блок було міцно закріплено на стіні з використанням надійних кріплень, що мінімізує можливість виникнення вібрацій під час роботи. Система трубопроводів була під’єднана з урахуванням всіх стандартів і використанням теплоізоляційних матеріалів, що дозволяє значно зменшити тепловтрати.
Фреонова магістраль, що з’єднує внутрішній блок із зовнішнім, прокладена з урахуванням всіх технічних вимог та відповідної ізоляції для збереження енергоефективності. Всі з’єднання були ретельно перевірені на герметичність, що забезпечує стабільну роботу системи.
4. Підключення буферної ємності

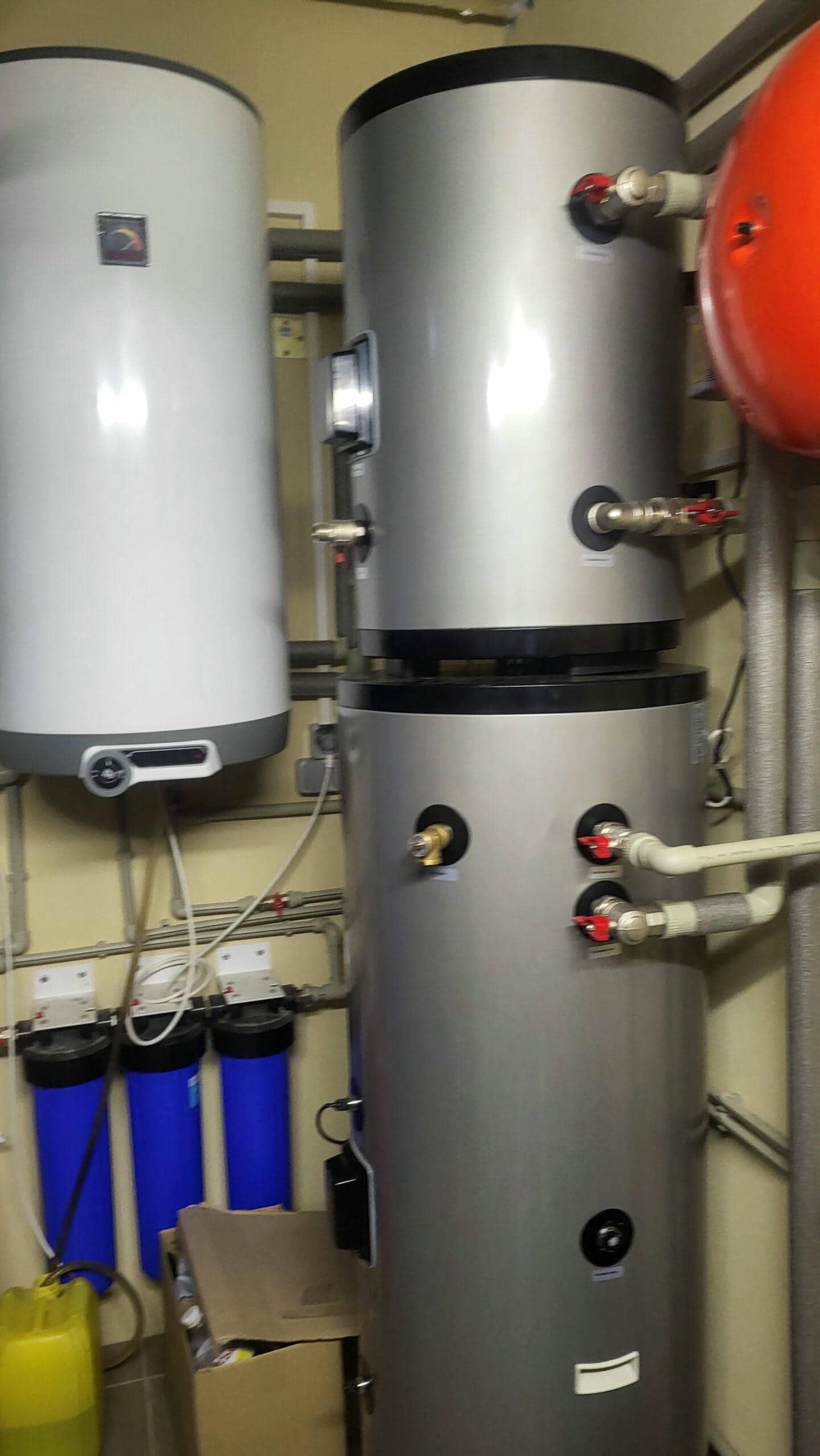

Бак-накопичувач Raymer IMP 60 був успішно встановлений у системі гарячого водопостачання. Цей нержавіючий бак забезпечує тривале та ефективне зберігання гарячої води, гарантуючи високі стандарти якості та надійності.
Завдяки своїй конструкції, бак здатний витримувати високі температури і тиск, що робить його ідеальним для використання в комбінації з тепловими насосами. Внутрішня поверхня покрита спеціальним захисним шаром, що запобігає корозії та забезпечує тривалу експлуатацію.
Бак було встановлено над баком ГВП на надійні настінні кріплення, які б могли витримувати вагу баку. Всі з’єднання були виконані з урахуванням вимог безпеки та ефективності, а також були належним чином ізольовані для запобігання тепловтратам.
Бак-накопичувач Raymer IMP 60 ефективно інтегрований у систему теплового насоса і дозволяє швидко нагрівати воду до бажаної температури і підтримувати її на необхідному рівні.
5. Підключення гарячого водопостачання

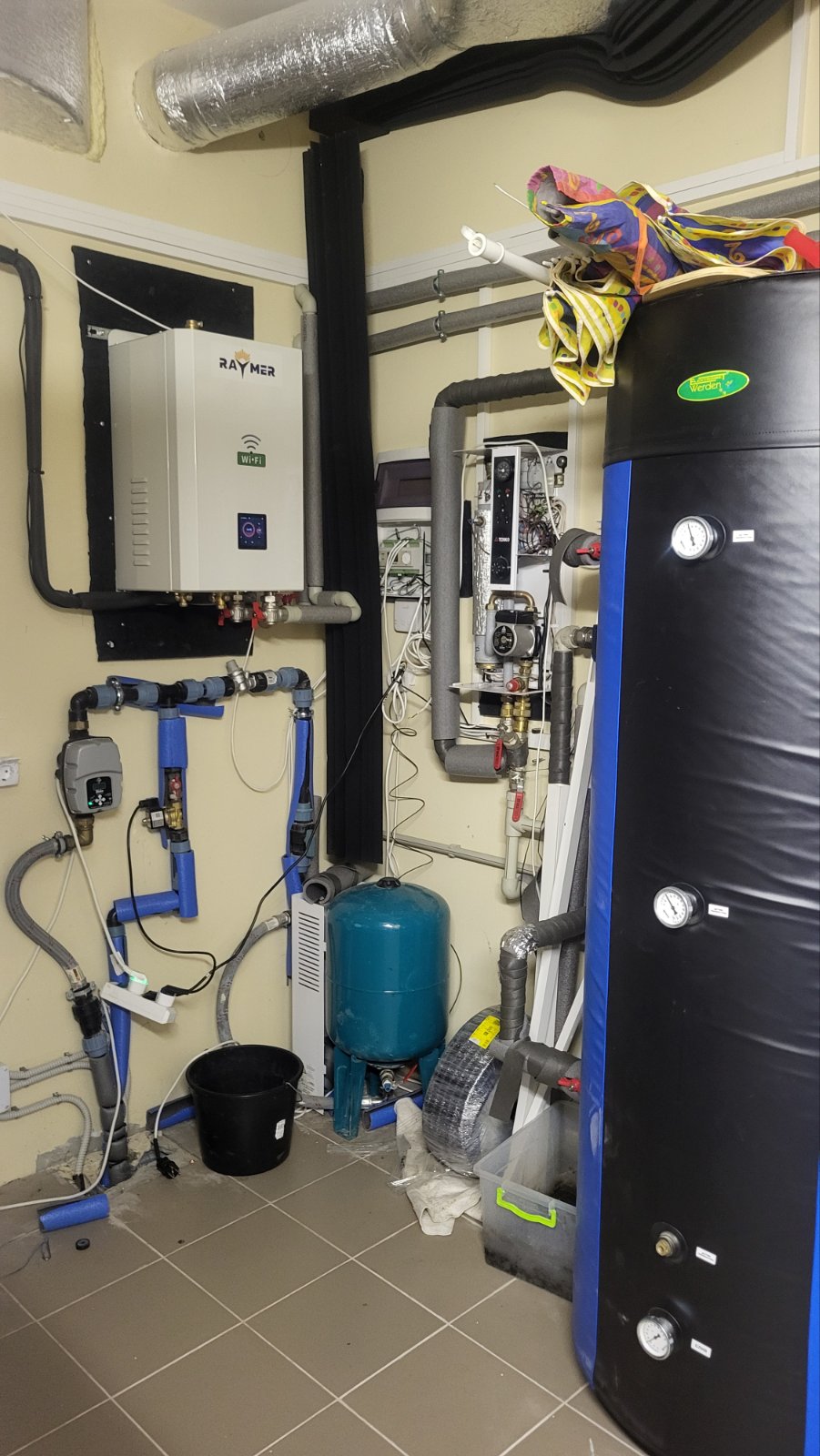

Бак непрямого нагріву Raymer DHWP 200L було інтегровано в систему гарячого водопостачання. Даний нержавіючий бак забезпечує високу продуктивність та надійність, що робить його відмінним вибором для побутових потреб.
Об’єм бака становить 200 літрів, що забезпечує достатню кількість гарячої води для великої родини. Він виготовлений з нержавіючої сталі, що гарантує тривалий термін експлуатації та стійкість до корозії. Внутрішній теплообмінник забезпечує ефективний нагрів води, що дозволяє швидко досягати бажаної температури.
Бак встановлено на підлогу, що забезпечує легкий доступ для обслуговування та перевірки. Усі з’єднання належним чином утеплені, що допомагає зменшити тепловтрати та підвищує енергоефективність системи.
Після завершення монтажу система була протестована, і всі параметри підтвердили її ефективність і надійність. Бак непрямого нагріву Raymer DHWP 200L забезпечить стабільне та ефективне постачання гарячої води, підвищуючи комфорт і зручність у використанні.
5. Установка додаткових компонентів системи

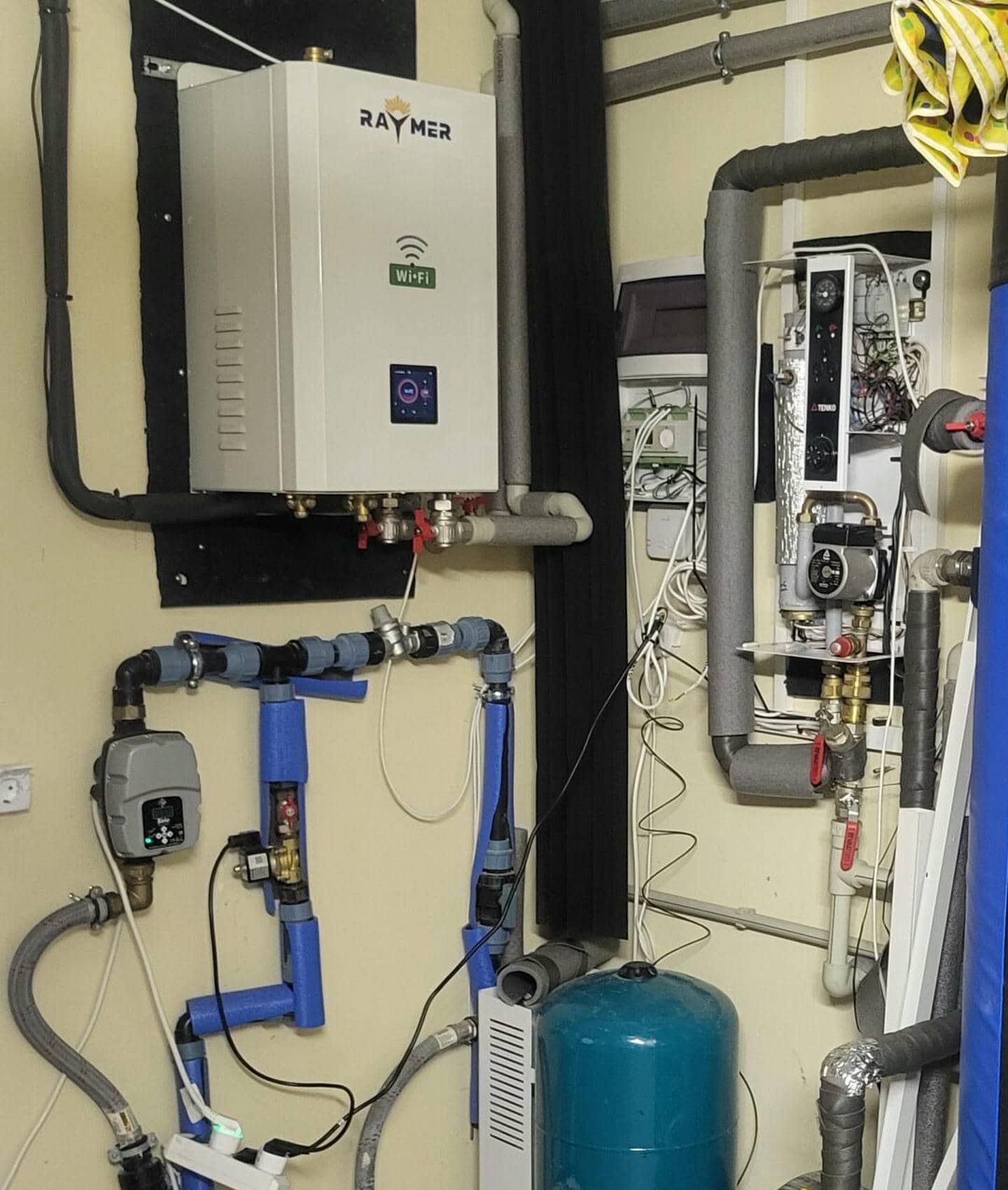

Циркуляційний насос Raymer 325 TW та триходовий клапан були встановлені в систему опалення, що значно підвищує її ефективність і надійність.
Циркуляційний насос Raymer 325 TW забезпечує безперервний рух теплоносія в системі, підтримуючи рівномірний розподіл тепла по всіх приміщеннях. Він спеціально встановлений для оптимізації енергоспоживання та дозволяє знижувати витрати на електроенергію. Завдяки своїй потужності та надійній конструкції насос ефективно працює при різних температурах та навантаженнях, що робить його відмінним вибором для використання в системах опалення з тепловими насосами.
Триходовий клапан, у свою чергу, відповідає за автоматичне перемикання потоків теплоносія між різними системами – опаленням та гарячим водопостачанням. Це дозволяє оптимізувати роботу системи та зменшити витрати енергії, адже клапан автоматично регулює подачу теплоносія в залежності від потреби. Його надійна конструкція забезпечує тривалий термін служби та безперебійну роботу.
Обидва компоненти інтегровані у систему, що дозволяє досягти високої енергоефективності та забезпечити комфортний мікроклімат у будинку. Після монтажу система була протестована, і її функціональність підтвердила ефективність у забезпеченні опалення та гарячого водопостачання. Циркуляційний насос Raymer 325 TW і триходовий клапан стали важливими елементами для стабільної та надійної роботи всієї системи.
Особливості теплового насоса Raymer RAY-15DS1-EVI 380 В
Економія електроенергії: Тепловий насос забезпечує до 80% економії електроенергії завдяки використанню тепла з навколишнього середовища, що знижує витрати порівняно з традиційними методами опалення.
Екологічна чистота: Використання фреону R410A робить насос екологічно безпечним, знижуючи викиди CO2 і сприяючи боротьбі зі зміною клімату.
Безшумна робота: Насос працює тихо, що дозволяє використовувати його в житлових приміщеннях без дискомфорту. Вбудована функція охолодження створює комфортний мікроклімат влітку.
Інверторна технологія: Насос автоматично регулює потужність залежно від потреб, забезпечуючи стабільне обігрівання і енергоефективність.
Технологія EVI: Збільшує ефективність насоса в умовах низьких температур шляхом впорскування додаткової пари під час стиснення, що покращує продуктивність у зимових умовах.
Віддалений доступ через Wi-Fi: Можливість керування насосом та моніторингу його роботи через смартфон або комп’ютер з будь-якої точки з доступом до Інтернету.
Надійність і довговічність: Висока якість матеріалів та сучасні технології забезпечують тривалий термін служби, що підтверджується позитивними відгуками користувачів про стабільність роботи та комфорт.
Користь для клієнта при заміні електрокотла на тепловий насос?
Замовник, який замінює електрокотел на тепловий насос, отримує кілька суттєвих переваг:
Зниження витрат на енергію: Теплові насоси зазвичай споживають менше електроенергії для виробництва такої ж кількості тепла, що може призвести до значних знижень витрат на опалення.
Екологічність: Використання теплового насоса зменшує викиди CO2, оскільки він черпає енергію з навколишнього середовища, що робить його більш екологічно чистим рішенням.
Універсальність: Теплові насоси можуть не лише обігрівати приміщення, але й забезпечувати охолодження влітку та гаряче водопостачання, що робить їх універсальним рішенням для комфорту протягом року.
Покращення комфорту: Системи теплових насосів забезпечують стабільніші температури і краще регулювання, що підвищує загальний комфорт у будинку.
Менше обслуговування: Теплові насоси зазвичай потребують меншого обслуговування в порівнянні з електрокотлами, що зменшує витрати на технічне обслуговування.
Довговічність: Теплові насоси мають довший термін служби в порівнянні з електрокотлами, що знижує потребу в заміні обладнання.
Загалом, заміна електрокотла на тепловий насос може суттєво підвищити енергоефективність, знизити витрати, покращити комфорт і мати позитивний вплив на екологію.
