Завдання проекту:
Замовник звернувся із запитом розрахунку теплового обладнання для заміни діючого електрокотла, щоб значно знизити витрати на комунальні платежі. Будинок новий, добре утеплений площею 120 м². Але котельня дуже маленька, тому завдання стояло ще вмістити в дуже маленькому просторі.
Рішення:
Так, як клімат в Київській області взимку пом’якшився, проте зберігаються низькі температури до -20°C, тому потрібно обладнання, що добре адаптується до різких коливань температур. Було прийнято рішення встановити інвертоний тепловий насос Raymer RAY-13DS2-EVI нового покоління, який має удосконалений вентилятор та компресор, що мають зменшену шумність при роботі, та чудово працюють з системою теплої підлоги.
Даний тепловий насос має високі показники енергоефективності СОР 4,9, що означає, що на 1 кВт споживаної енергії тепловий насос Raymer RAY-13DS2-EVI віддає 4,9 кВт тепла.
Тобто, встановивши тепловий насос замість електрокотла замовник зможе витрачати в 4 рази менше коштів на опалення.
Електрокотел вирішено залишити, як резервне джерело живлення, у разі зупинки теплового насосу для технічного обслуговування.
Виконаний обсяг робіт
1. Монтаж зовнішнього блоку

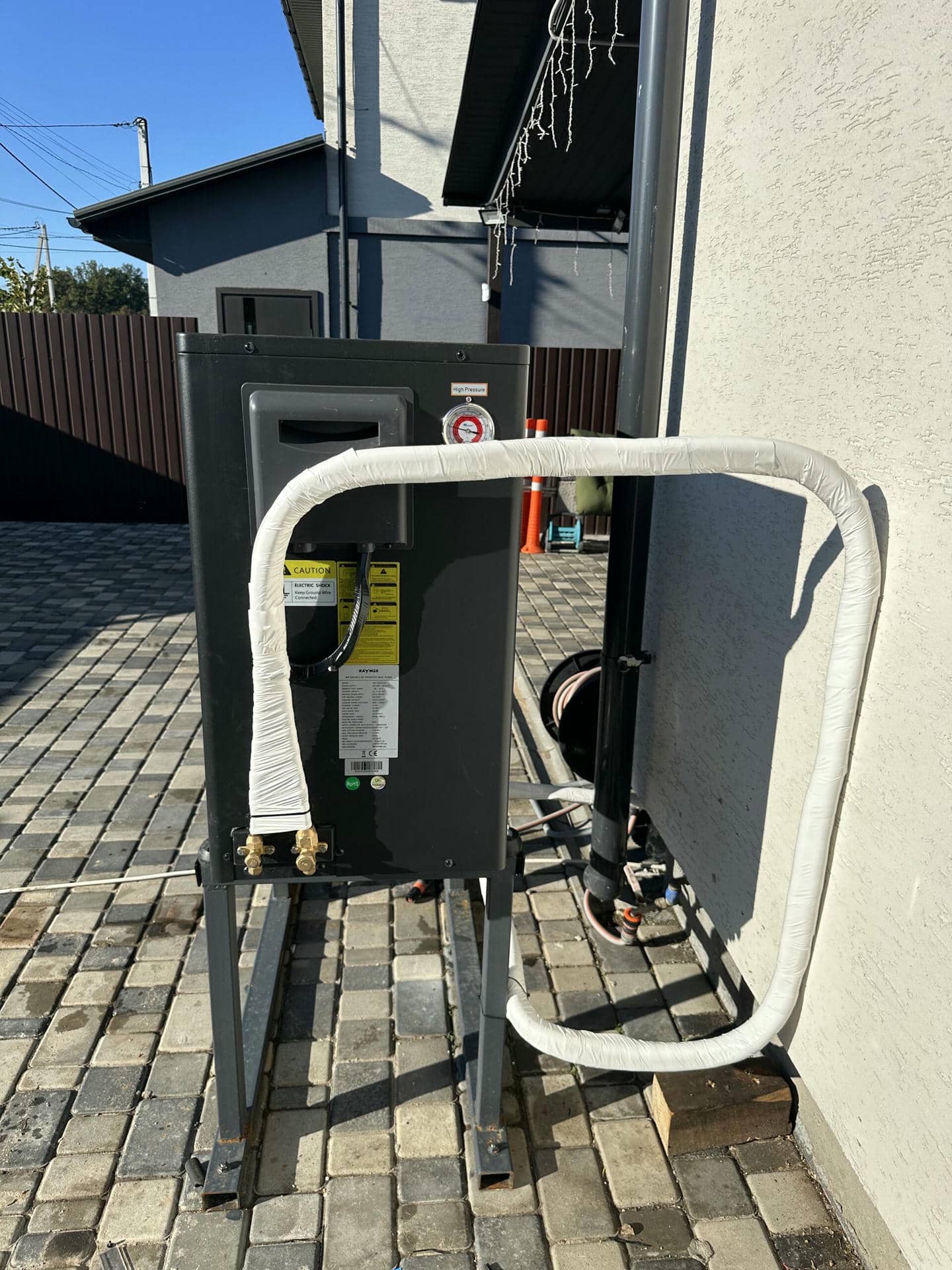

Зовнішній блок теплового насосу встановлено на самостійно зварену підставку та антивібраційні ніжки, для зменшення впливу вібрації від бетонної поверхні при роботі компресору та вентилятора.
Фреонова магістраль прокладена через стіну та заізольована каучуковою стрічкою для захисту від зовнішніх пошкоджень.
Зовнішній блок важливо було встановити на відкритому повітрі, щоб зовнішній блок мав доступ до повітря, що забезпечувало б достатню вентиляцію та не заважало руху повітря через теплообмінник.
2. Монтаж гідромодуля
Після монтажу зовнішнього блоку важливим етапом є встановлення гідромодуля.

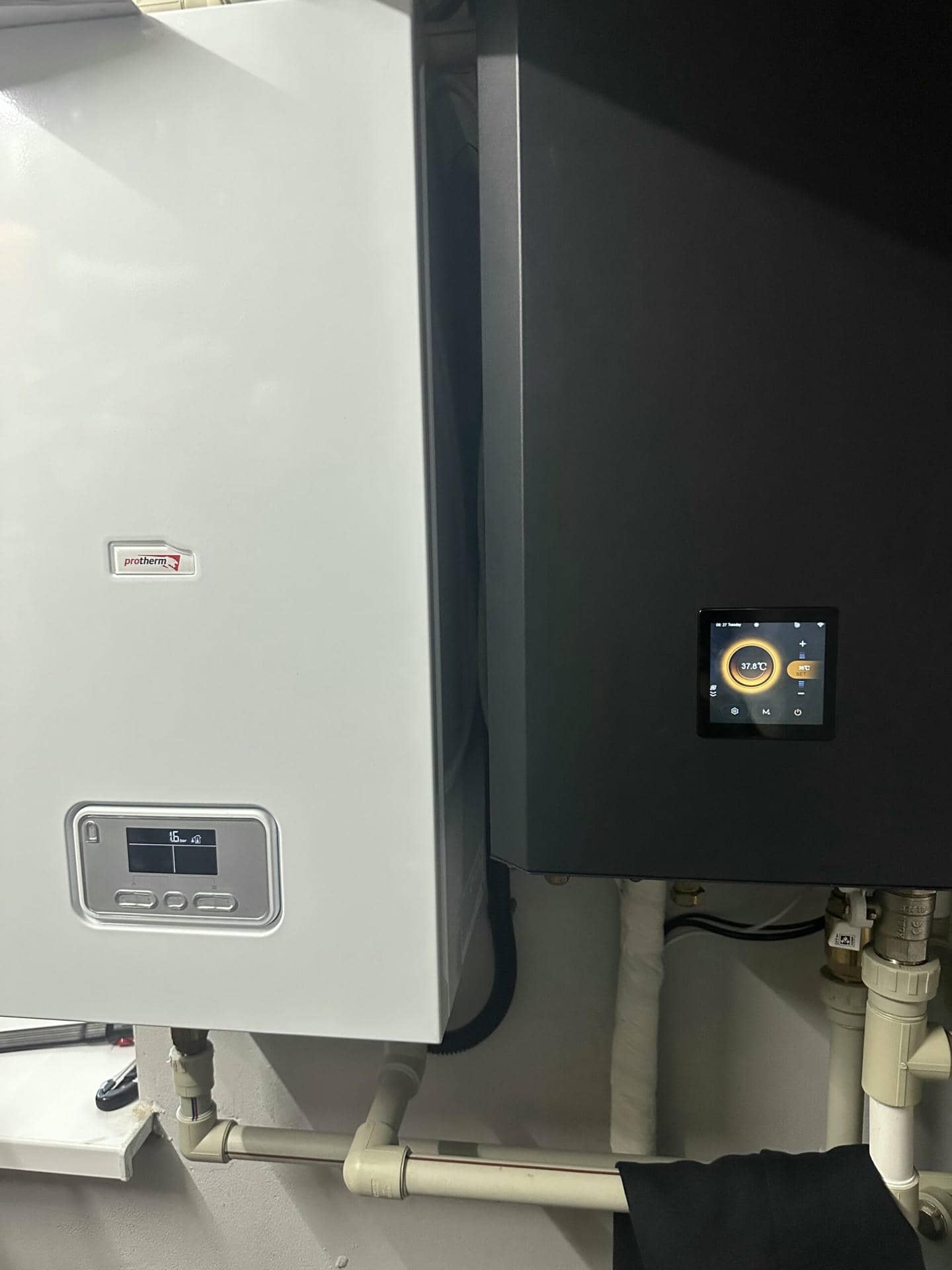

В даному випадку його встановили в максимальній близькості до електрокотла, через обмежене місце в котельні.
Важливо було встановити блок на міцні кронштейни, щоб забезпечити стійкість конструкції та монтажу всієї системи.
Фреонові труби під’єднано та заізольовано з урахуванням всіх параметрів для збереження цілісності труби.
3. Під’єднання буферної ємності
Буферна ємність забезпечує накопичення тепла, знижує частоту ввімкнення насоса та допомагає підтримувати стабільну температуру в системі.
Для даної системи вирішено встановити буферну ємність Raymer IMP 60, якої буде цілком достатньо для акумуляції тепла та подачу в радіатори.

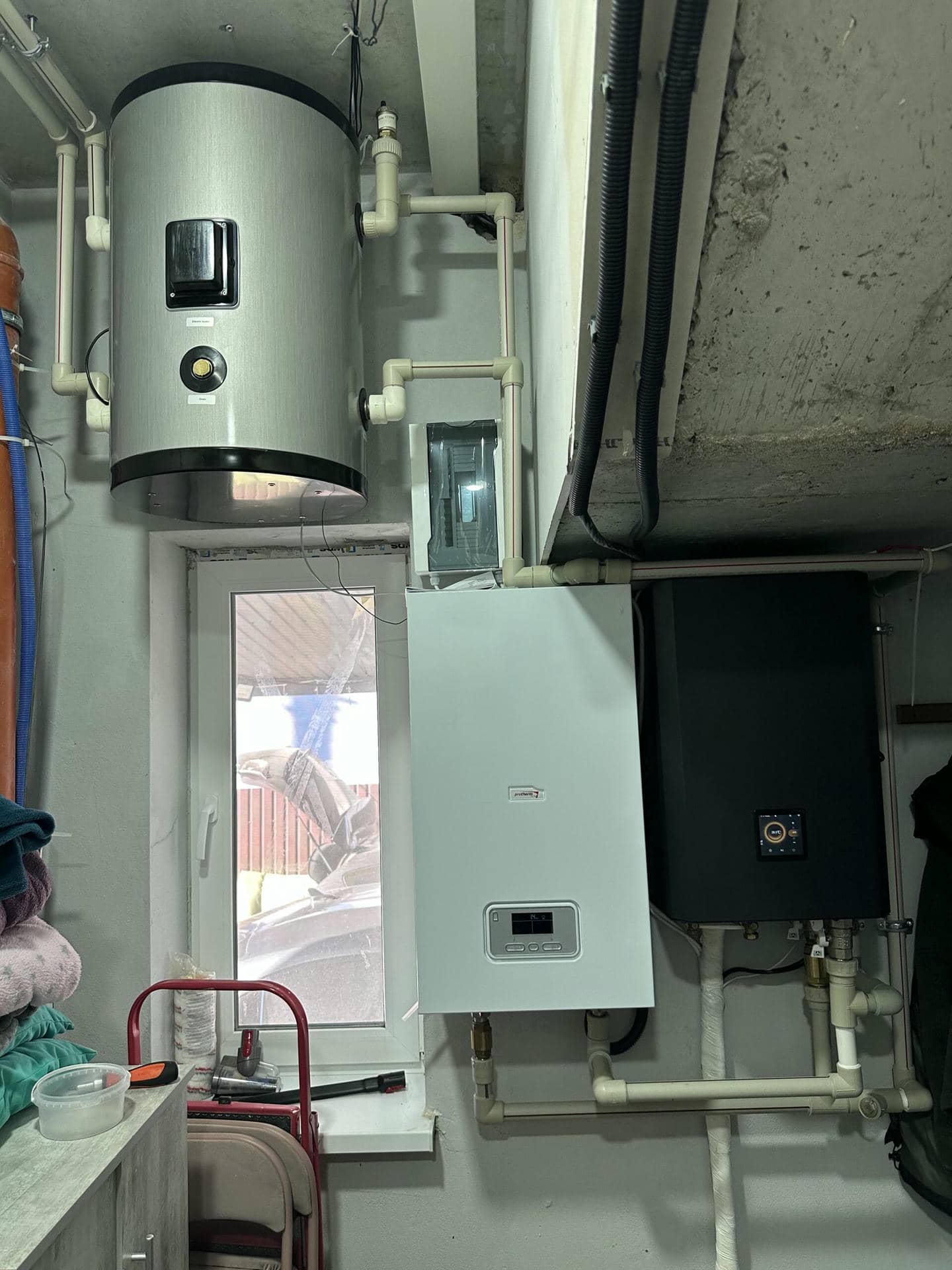

Так, як місця в котельні дуже мало, буферну ємність вирішено встановити над вікном так, щоб було зручно змонтувати з’єднання подачі теплоносія.
Акумулююча ємність виконує роль накопичувача теплоносія та в разі відключення теплового насосу зможе тримати тепло ще декілька годин.
4. Налаштування контролера
Контролер отримує дані від різних датчиків, встановлених у системі. Датчики вимірюють температуру води на вході та виході, температуру зворотного та вихлопного газу, температуру навколишнього середовища, а також температуру змійовиків випарника і конденсатора. Також контролюються показники тиску за допомогою датчиків високого та низького тиску.
На основі даних він регулює роботу компонентів теплового насоса для досягнення оптимальної ефективності та підтримки заданих параметрів. Це включає контроль температури води та повітря, а також тиску в системі.
Система контролює роботу теплового насоса на предмет можливих аварійних ситуацій. При виникненні таких ситуацій, наприклад, перегріву або перевищення допустимого тиску, контролер може автоматично вимикати окремі компоненти для запобігання пошкодженням.
Контролер оснащений функцією пам’яті, яка дозволяє зберігати налаштування та параметри навіть у випадку відключення живлення. Крім того, він підтримує підключення до мережі через Tuya WIFI, що дозволяє здійснювати дистанційне керування та моніторинг системи.
Контролер керує роботою водяного насоса, вентилятора, електричних нагрівачів та клапанів. Залежно від режиму роботи (опалення, охолодження або підготовка гарячої води), він автоматично вмикає або вимикає ці компоненти, забезпечуючи оптимальну роботу системи.
Переваги теплового насосу Raymer RAY-13DS2-EVI нового покоління
Тепловий насос Raymer RAY-13DS2-EVI має потужність 13 кВт, що робить його ідеальним для ефективного обігріву приміщень площею до 120 кв.м. Він забезпечує значну економію електроенергії до 80% у порівнянні з традиційними системами опалення, що дозволяє знизити витрати на опалення.
Використовуючи екологічно чисту енергію, цей тепловий насос сприяє зниженню викидів CO2 і позитивно впливає на навколишнє середовище.
Інверторний компресор та технологія Enhanced Vapor Injection (EVI)
Інверторна технологія дозволяє регулювати потужність насоса залежно від потреби, забезпечуючи стабільний і ефективний обігрів приміщення. Завдяки технології Enhanced Vapor Injection (EVI), тепловий насос може працювати при низьких температурах до -30 °C, що розширює можливості використання в різних кліматичних умовах.
Новий чорний дизайн для кращого поглинання тепла
Новий дизайн в чорному кольорі, як результат новітніх розробок та досліджень в галузі теплообладнання для кращого поглинання тепла з навколишнього середовища, робить тепловий насос Raymer RAY-13DS2-EVI найкращим вибором серед інших опалювальних систем.
Чорні поверхні менш схильні до видимих забруднень, пилу та подряпин у порівнянні з білими або світлими поверхнями. Це зменшує потребу в частому очищенні та догляді за пристроєм, що є зручним для користувачів.
Чорний колір має кращу здатність до поглинання тепла, що може бути корисно для зовнішніх блоків теплових насосів у холодну пору року. Це допомагає уникати обмерзання та підвищує ефективність роботи.
Дистанційне керування
Вбудований модуль Wi-Fi дає змогу керувати роботою теплового насосу на відстані. Де б ви не були, ви можете увімкнути/вимкнути тепловий насос, а також відслідковувати його показники маючи доступ до інтернету.
Зручність такої функції полягає в тому, що будучи навіть у поїздці, ви можете завчасно увімкнути та налаштувати роботу опалення або охолодження, і насолоджуватись комфортною температури в домі по прибуттю, не чекаючи доки система запрацює на повну потужність.
