Тепловий насос Raymer RAY-10DS2-EVI в с. Піщанка, Дніпропетровська область. Будинок до 100 кв. м

Монтаж теплового насосу Raymer RAY-10DS2-EVI у селі Піщанка, Дніпропетровська область

Сучасні технології енергоефективності дозволяють власникам приватних будинків значно зменшити витрати на опалення та зробити своє житло більш автономним. Одним із прикладів такого рішення став об’єкт у селі Піщанка, Дніпропетровської області, де було виконано монтаж теплового насосу Raymer RAY-10DS2-EVI для будинку площею до 100 м².

Будинок раніше опалювався електричним котлом, що забезпечував необхідний рівень тепла, але при цьому мав суттєві витрати на електроенергію. Для часткового зниження рахунків власники ще раніше встановили незалежну систему енергоживлення: сонячну електростанцію (СЕС) із сучасним інвертором Deye та акумуляторними батареями. Проте навіть із підтримкою СЕС використання електрокотла залишалося дорогим, оскільки споживання електроенергії було значним.

Вибір нового рішення

Після детального аналізу було вирішено встановити тепловий насос Raymer RAY-10DS2-EVI. Це сучасна інверторна модель із технологією EVI, яка забезпечує стабільну роботу навіть при низьких зовнішніх температурах до -30°С. Тепловий насос дозволяє отримати 3–4 кВт тепла на кожен спожитий 1 кВт електроенергії, що робить його у декілька разів ефективнішим за звичайний електрокотел.

Монтаж та інтеграція у систему

При монтажі було виконано:

• встановлення зовнішнього та внутрішнього блоку теплового насоса;
• підключення до існуючої системи опалення;
• налаштування роботи у зв’язці з буферною ємністю;
• інтеграція з незалежною енергосистемою на базі СЕС, інвертора Deye та акумуляторів.

1. Монтаж зовнішнього блоку

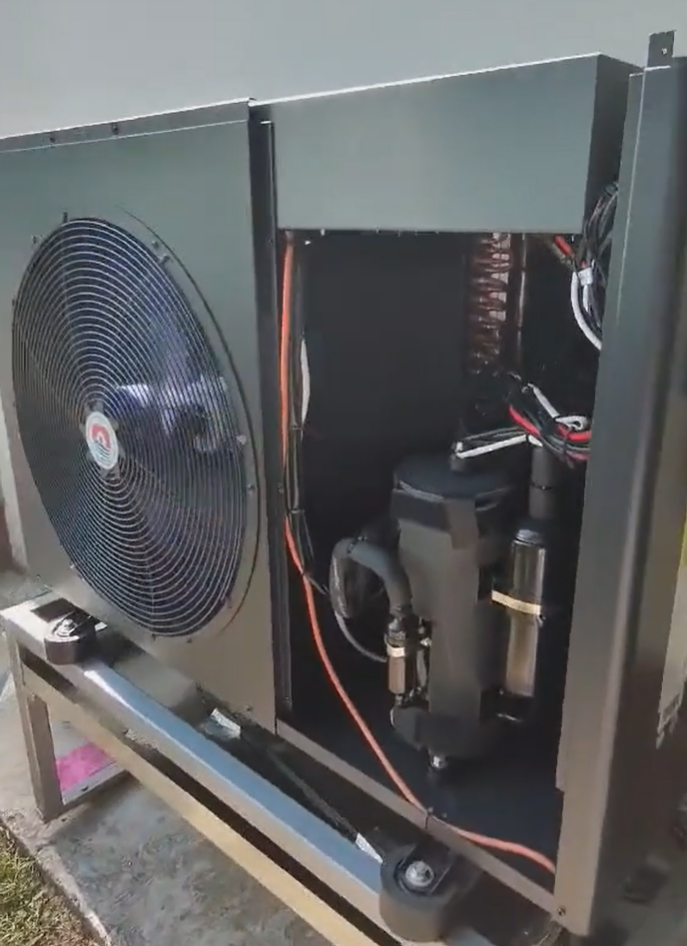

Зовнішній блок теплового насосу Raymer RAY-10DS2-EVI було змонтовано на відкритому просторі з дотриманням усіх вимог до вентиляції та вільного доступу повітря. Такий вибір місця гарантує ефективний теплообмін та безперебійну роботу обладнання у будь-яку пору року.

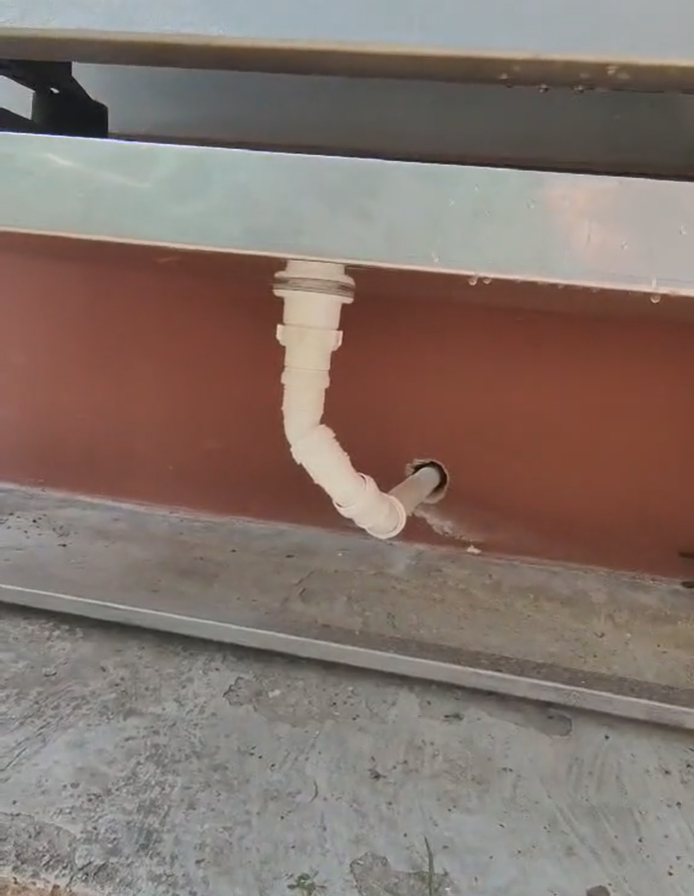

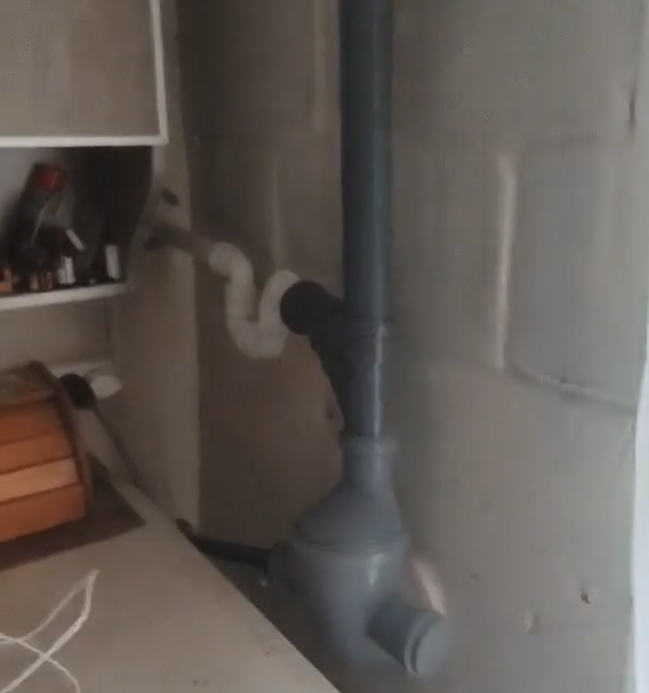

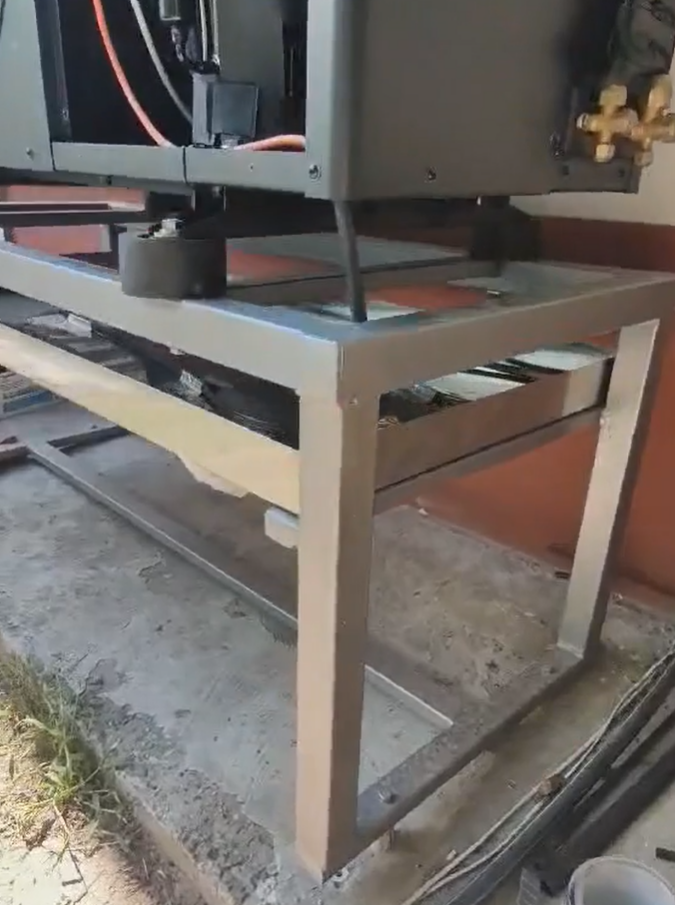

Блок встановлений на металевій підставці з кабелем підігріву, що забезпечує швидке та безпечне розморожування під час зимових морозів. Для відведення конденсату організовано підключення труби безпосередньо в каналізацію, що виключає утворення льодових наростів навколо обладнання.

Особливу увагу було приділено антивібраційним опорам, які мінімізують передачу коливань на основу та захищають компресор і вентилятор від негативного впливу вібрацій. Це також сприяє тихій роботі насосу навіть при інтенсивному навантаженні.

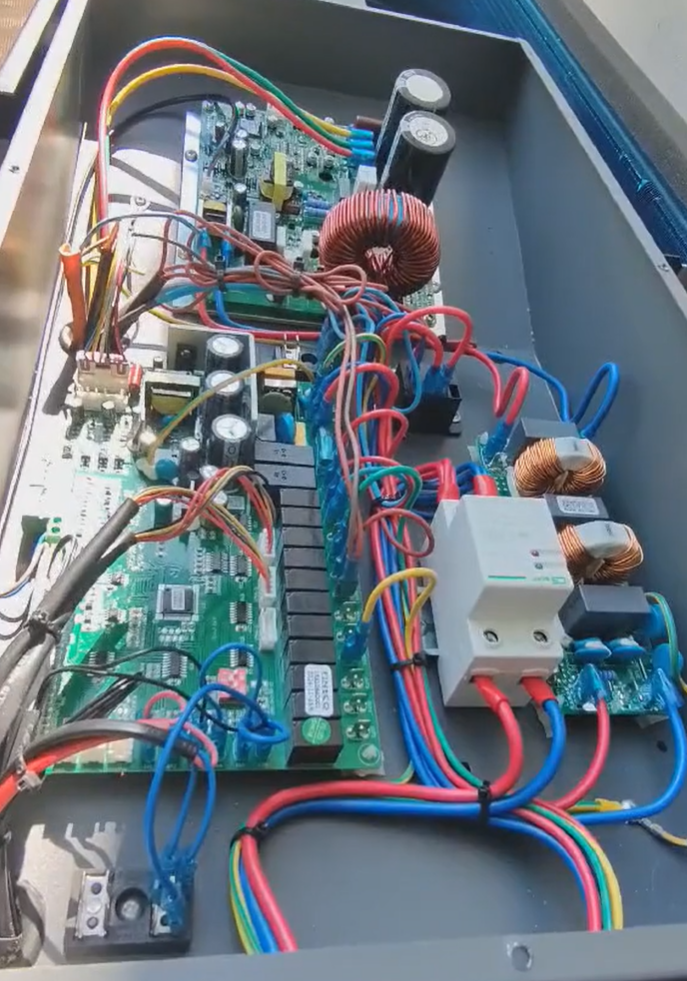

Крім того, було виконано підключення електроніки, яка поєднує зовнішній та внутрішній блоки в єдину систему. Це забезпечує стабільну синхронізацію, оперативний обмін даними та ефективну роботу теплового насосу в режимах опалення та гарячого водопостачання.

2. Монтаж внутрішнього блоку

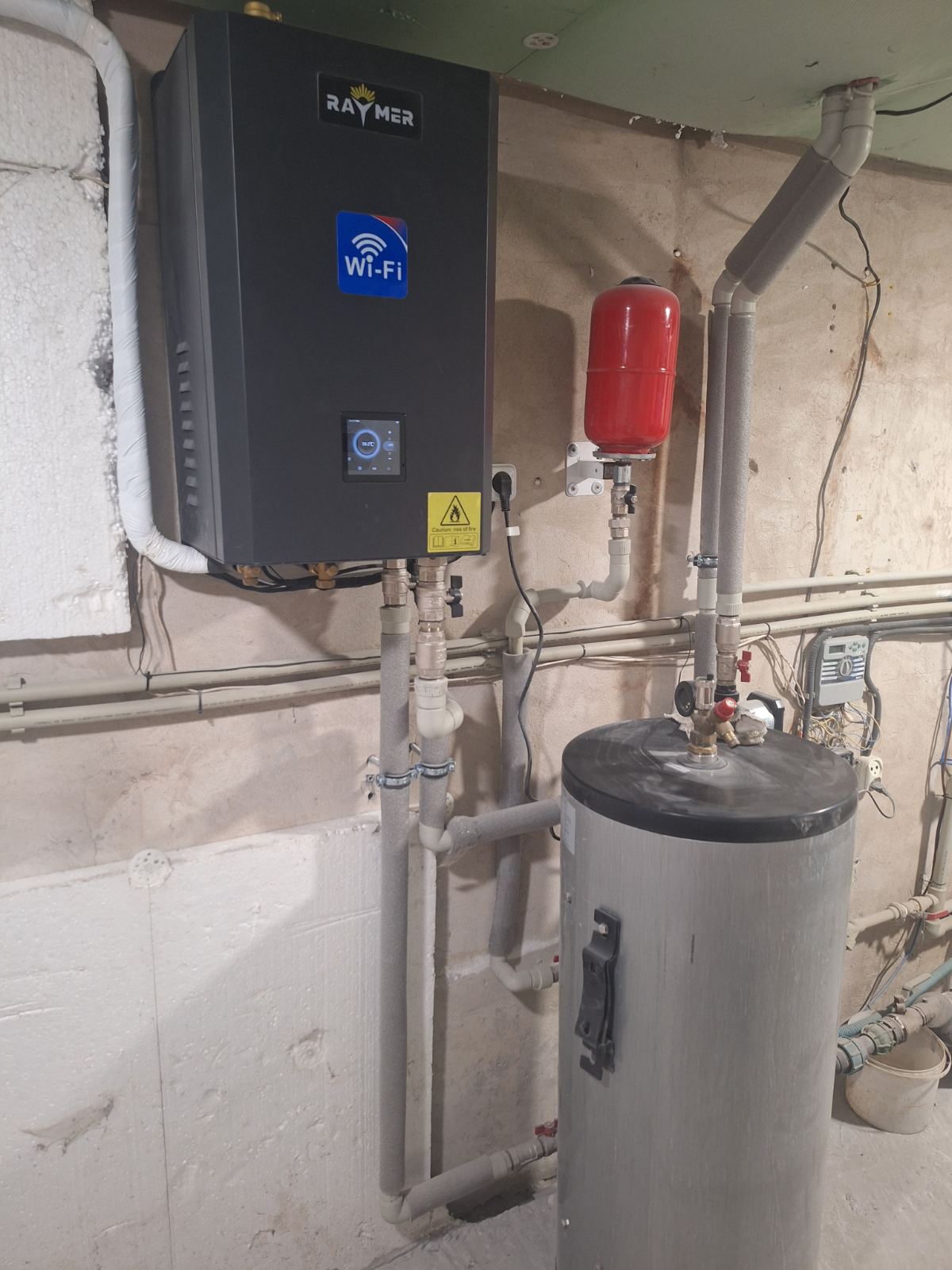

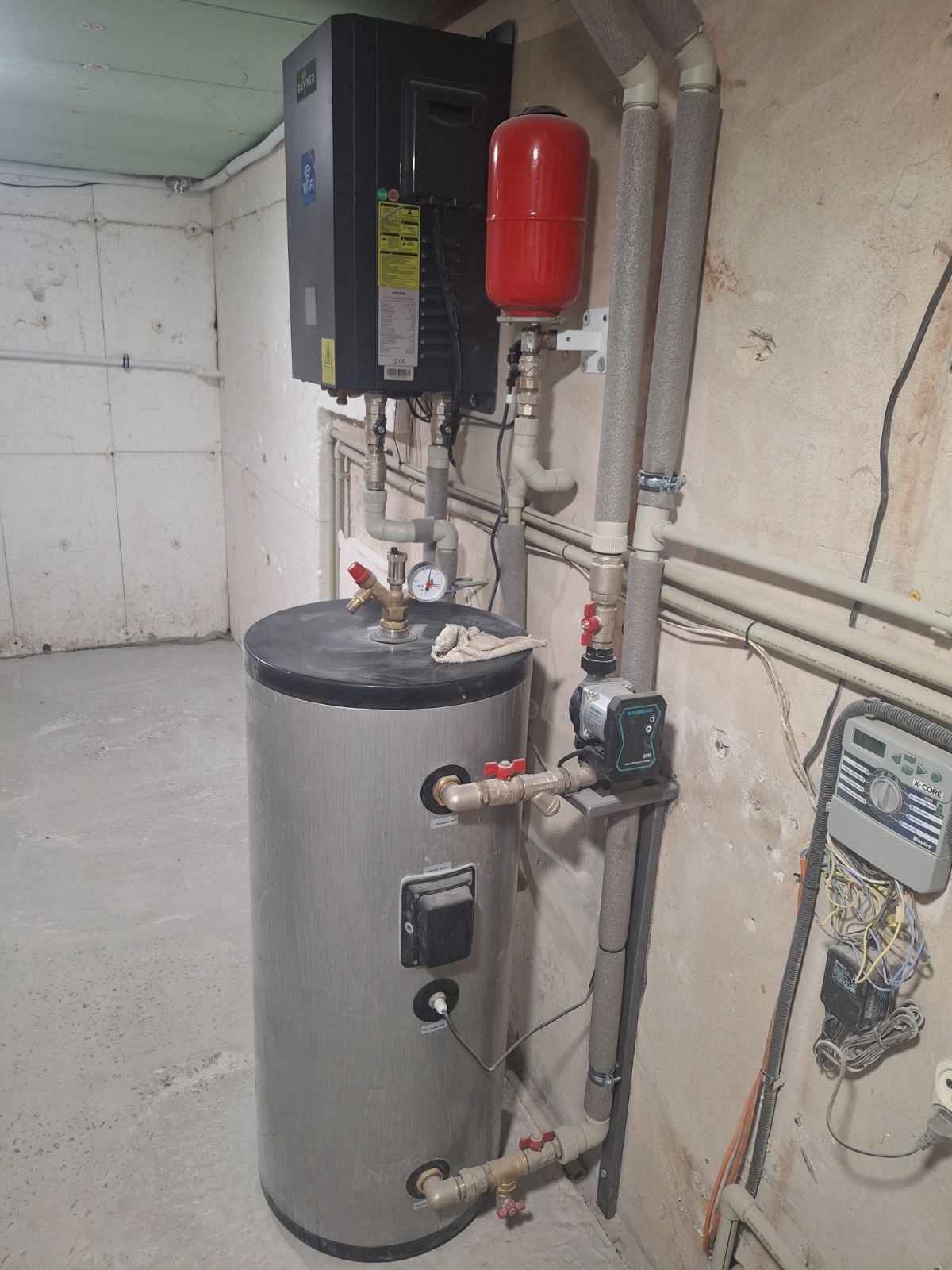

Внутрішній блок теплового насосу Raymer RAY-10DS2-EVI було змонтовано у напівпідвальному приміщенні, яке виконує роль котельні. Це приміщення вже було обладнане необхідними елементами інженерної інфраструктури — тут розташовані бойлер для гарячого водопостачання, інвертор Deye та акумуляторні батареї, що забезпечують роботу незалежної енергосистеми на базі сонячних панелей. Такий вибір місця встановлення дозволив компактно інтегрувати тепловий насос у вже існуючий комплекс обладнання.

До гідромодуля підведено фреонову магістраль довжиною 7 метрів, що повністю відповідає технічним нормам (максимально допустима довжина для цієї моделі становить 15 м). Це забезпечує стабільну роботу системи без втрати продуктивності та оптимальні умови для передачі тепла.

Гідромодуль також було підключено до буферної ємності, яка виконує роль стабілізатора роботи всієї опалювальної системи. Завдяки цьому зменшуються коливання температури, підвищується комфорт у приміщеннях та забезпечується ефективне використання енергії.

Система опалення у будинку побудована на комбінації рішень:

• на першому поверсі основним джерелом тепла є система теплої підлоги, що рівномірно розподіляє тепло та створює комфортний мікроклімат;

• на другому поверсі встановлено фанкойли, які дозволяють гнучко регулювати температуру у кожній кімнаті та працюють не лише на обігрів, а й на охолодження влітку.

Завдяки такій комбінації обладнання власник отримує універсальну систему клімат-контролю, що забезпечує комфорт у будь-яку пору року з мінімальними витратами електроенергії.

3. Підключення буферною ємності

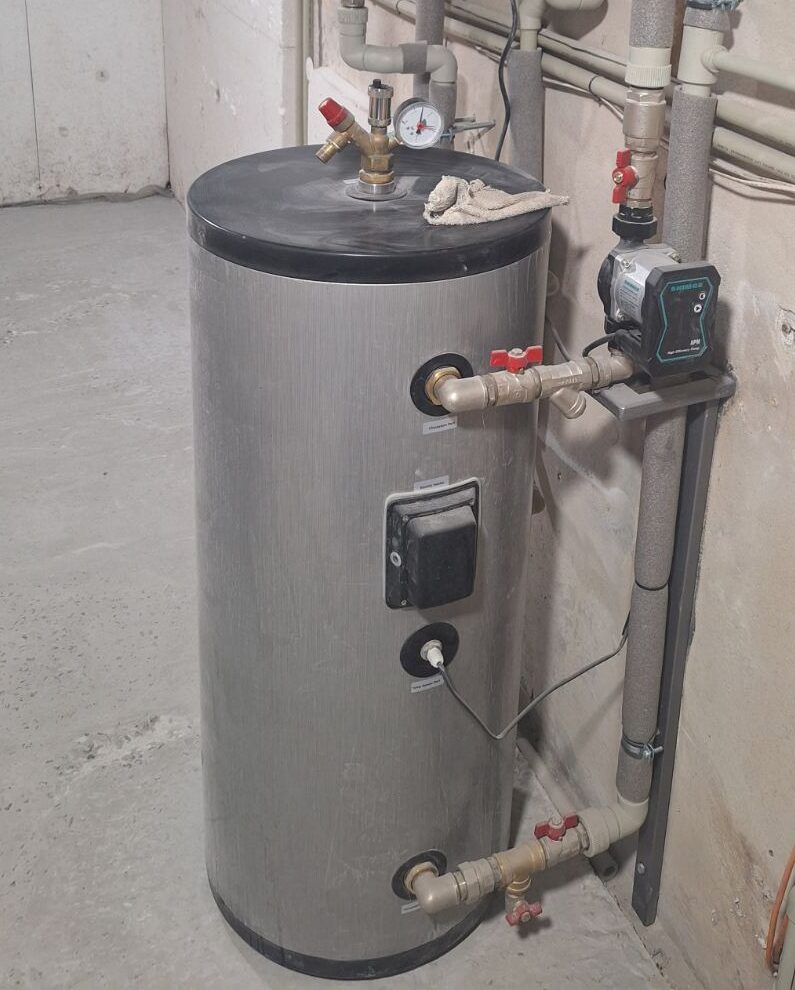

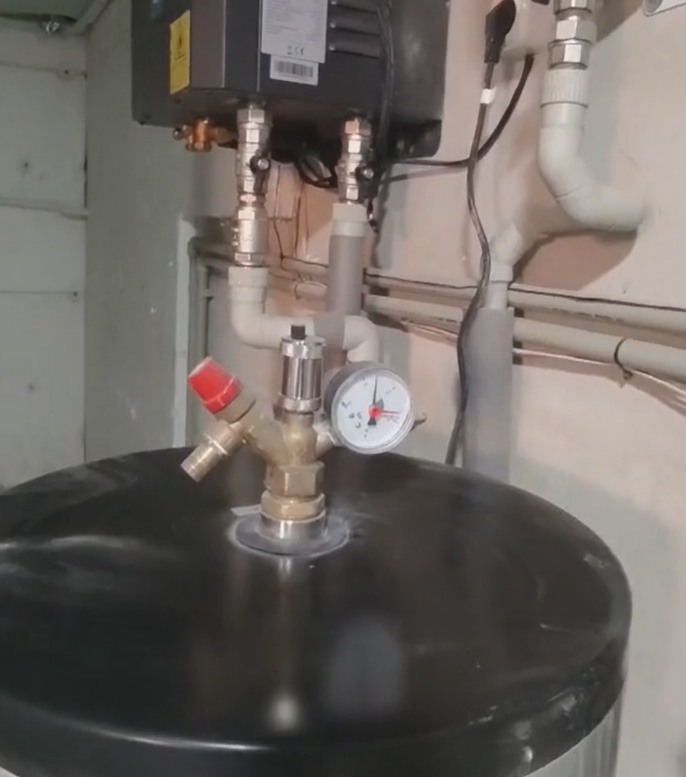

Для забезпечення стабільної та ефективної роботи системи опалення у котельні було змонтовано буферну ємність Raymer IMP об’ємом 100 літрів. Цей елемент виконує важливу функцію акумулювання тепла, що дозволяє зменшити кількість пусків і зупинок теплового насосу, продовжуючи термін його служби та підвищуючи енергоефективність.

Буферна ємність була інтегрована у систему опалення з урахуванням уже існуючої інфраструктури. Її підключено таким чином, щоб вона рівномірно розподіляла тепло між усіма споживачами — системою теплої підлоги на першому поверсі та фанкойлами на другому поверсі. Це дозволило досягти більш плавного та стабільного регулювання температури у приміщеннях.

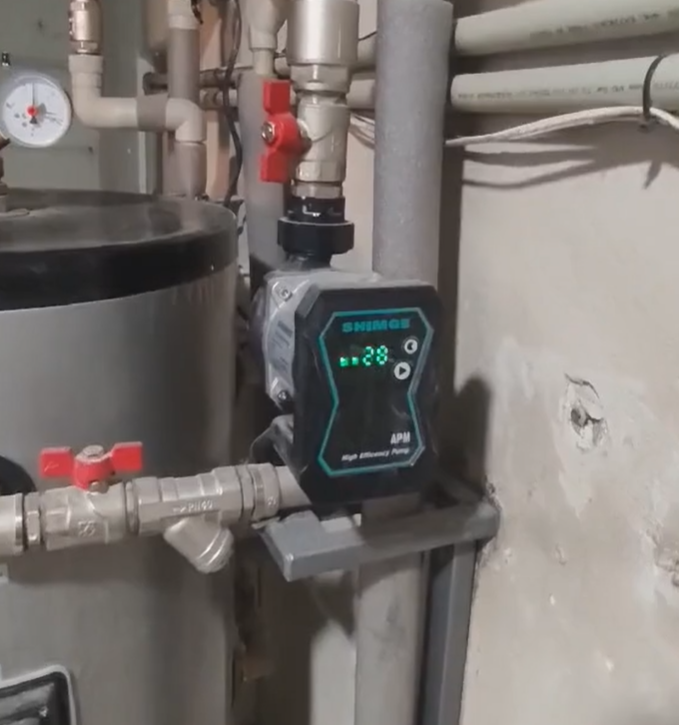

Окремо було встановлено інверторний циркуляційний насос, який під’єднано до буферної ємності. Його головна перевага полягає у можливості автоматично регулювати швидкість обертання залежно від потреб системи. Завдяки цьому відбувається оптимізація споживання електроенергії, а також підтримується стабільний гідравлічний баланс навіть при змінному навантаженні.

Поєднання буферної ємності Raymer IMP 100 L та інверторного циркуляційного насосу створює надійну основу для роботи теплового насосу, забезпечуючи рівномірну подачу тепла, економію енергії та високий комфорт у будинку.

4. Інтеграція в незалежну систему енергоживлення

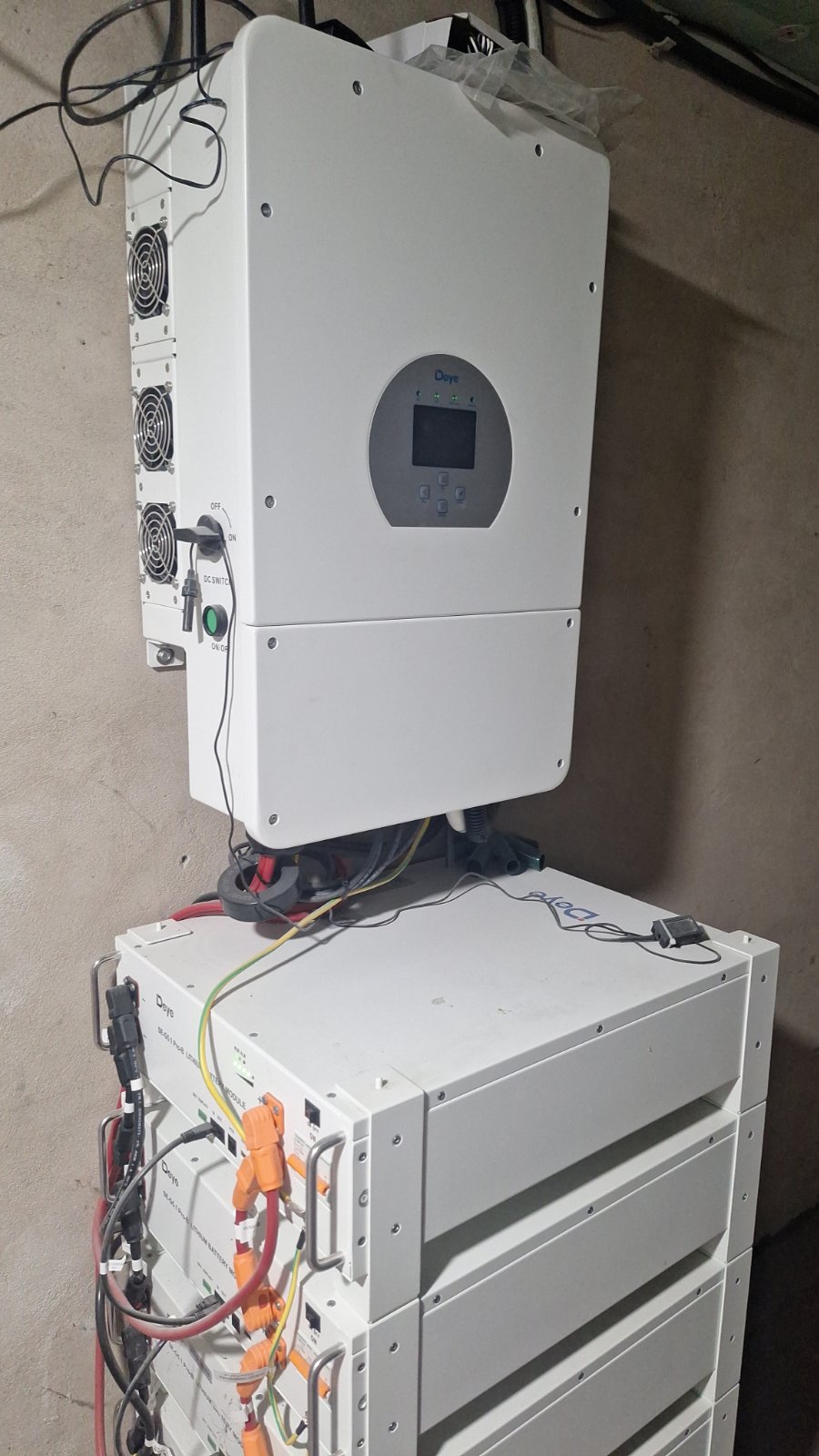

Тепловий насос Raymer RAY-10DS2-EVI було інтегровано в незалежну систему енергозабезпечення будинку, яка побудована на базі інвертора Deye та акумуляторних батарей цієї ж марки. Такий підхід дозволив максимально ефективно використовувати енергію, що виробляється сонячною електростанцією, і знизити витрати на опалення.

Підключення теплового насосу до інвертора Deye забезпечує повну синхронізацію споживання енергії з генерацією СЕС. Це означає, що в денний час, коли виробіток електроенергії від сонячних панелей максимальний, теплова енергія для будинку виробляється практично безкоштовно. У нічний час чи за несприятливих погодних умов споживання частково покривається за рахунок акумуляторів Deye, які накопичують надлишок енергії, вироблений вдень.

Завдяки такій інтеграції система опалення стала не лише економічною, а й незалежною від централізованих джерел енергії. Це особливо важливо для приватних будинків у сільській місцевості, де іноді трапляються перебої з електропостачанням.

Поєднання теплового насосу Raymer з інвертором та акумуляторами Deye дозволяє власникам будинку досягти максимального рівня енергоефективності та автономності, зберігаючи комфорт у будь-яку пору року.

Переваги встановлення для клієнта та використання

Встановлення теплового насосу Raymer RAY-10DS2-EVI стало ключовим рішенням для власника будинку у с. Піщанка, адже воно дозволило поєднати комфорт сучасного опалення з істотною економією коштів. Раніше система опалювалася електрокотлом, який споживав значні обсяги електроенергії, навіть за наявності сонячної електростанції та акумуляторів. Тепер, завдяки новому тепловому насосу, витрати на енергію знижено у кілька разів.

Основна перевага полягає у високому коефіцієнті перетворення (COP): тепловий насос виробляє у 3–4 рази більше теплової енергії, ніж споживає електричної. Це означає, що кожна кіловат-година, яку використовує система, перетворюється на кілька кіловат тепла для дому. В поєднанні з сонячною електростанцією та накопичувачами енергії, тепловий насос працює як частина незалежної системи енергозабезпечення, дозволяючи власнику максимально використовувати безкоштовну сонячну енергію та мінімізувати рахунки за комунальні послуги.

Крім економічних вигод, клієнт отримав високий рівень комфорту та автономності. Будинок теплий взимку завдяки теплій підлозі та фанкойлам, а влітку фанкойли забезпечать приємну прохолоду без необхідності встановлення додаткових кондиціонерів. Система працює тихо, стабільно й не вимагає постійного втручання чи додаткових витрат на обслуговування, як це було у випадку з твердопаливними котлами.

Таким чином, тепловий насос Raymer RAY-10DS2-EVI довів свою ефективність як довгострокове інвестиційне рішення, яке не лише забезпечує затишок у домі, а й дозволяє суттєво зекономити кошти на опаленні. Для клієнта це означає менше турбот про енергоресурси, більше фінансової свободи та впевненість у завтрашньому дні.
