Завдання проекту
Від замовника поступило прохання підібрати обладнання для будинку на 110 кв.м., щоб знизити витрати на опалення, але зі збереженням теплопродуктивності навіть при низьких зимових температурах. В умовах постійного підвищення вартості електроенергії просто необхідно шукати альтернативні джерела опалення, тому замовника зацікавили теплові насоси, які мають здатність працювати на охолодження, обігрів та гаряче водопостачання.
Рішення
Проаналізувавши теплоізоляцію будинку, кліматичні особливості місцевості було рекомендовано встановити Raymer RAY-10DS2-EVI нового покоління, який має вищі показники ефективності на відміну від попередньої версії та відає 4,9 кВт тепла на 1 кВт спожитої електроенергії, тобто економить до 80% використаних ресурсів в порівнянні з електро- або твердопаливними котлами.
Гаряче водопостачання буде забезпечуватись за допомогою гібридного баку Raymer G180/65, який включає в себе і буферну ємність, і бак для нагріву води.
Управління тепловим насосом буде налаштоване через Wi-Fi, що забезпечує зручність використання і можливість дистанційного контролю.
Виконаний обсяг робіт
Після аналізу конструкції будинку, його ергономічних властивостей, розташування всіх комунікацій (вода, електрика, каналізація) було розроблено ретельний план встановлення теплового обладнання та з’єднань системи, фреонової магістралі від зовнішнього блоку до гідромодуля.

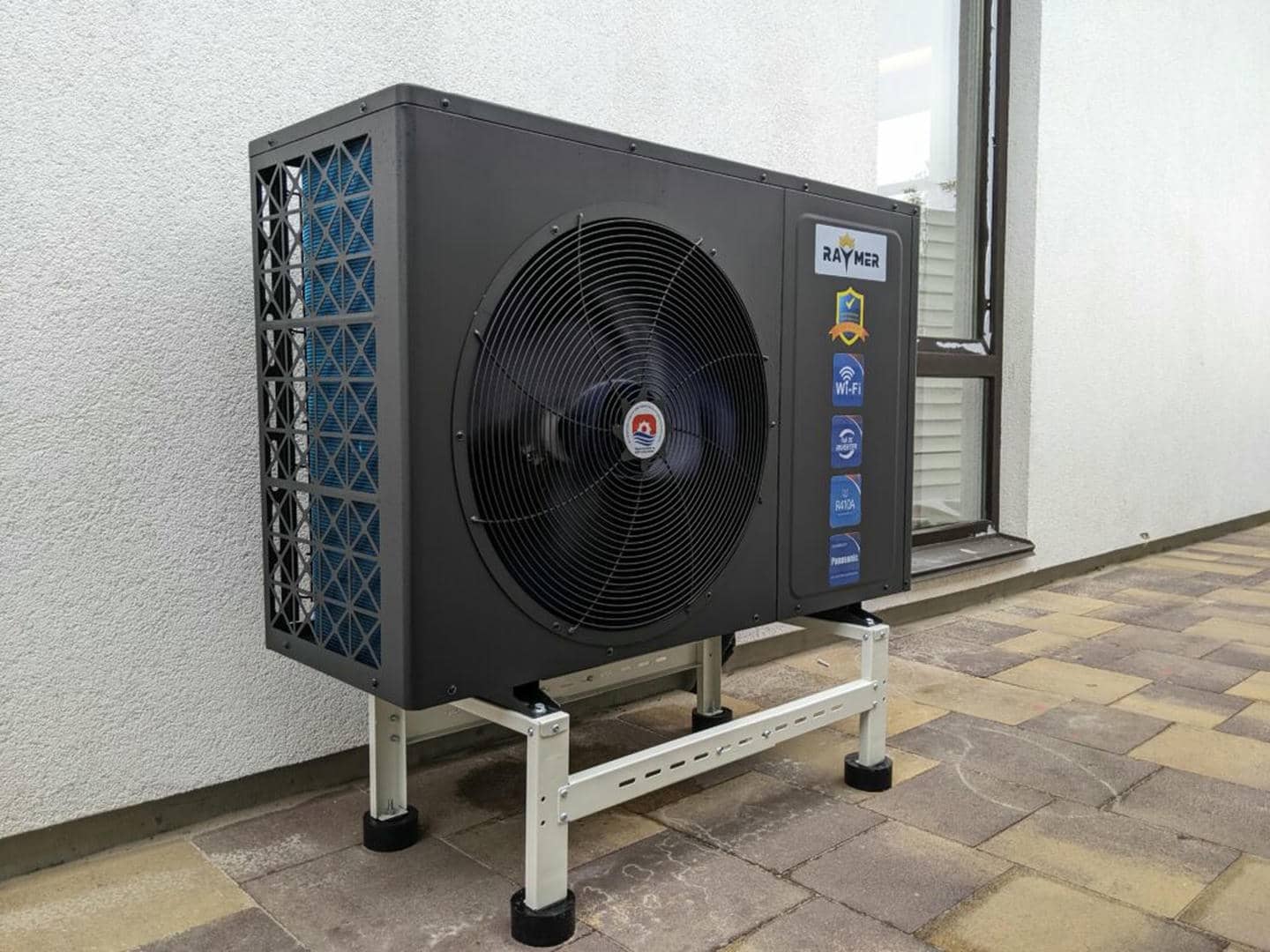

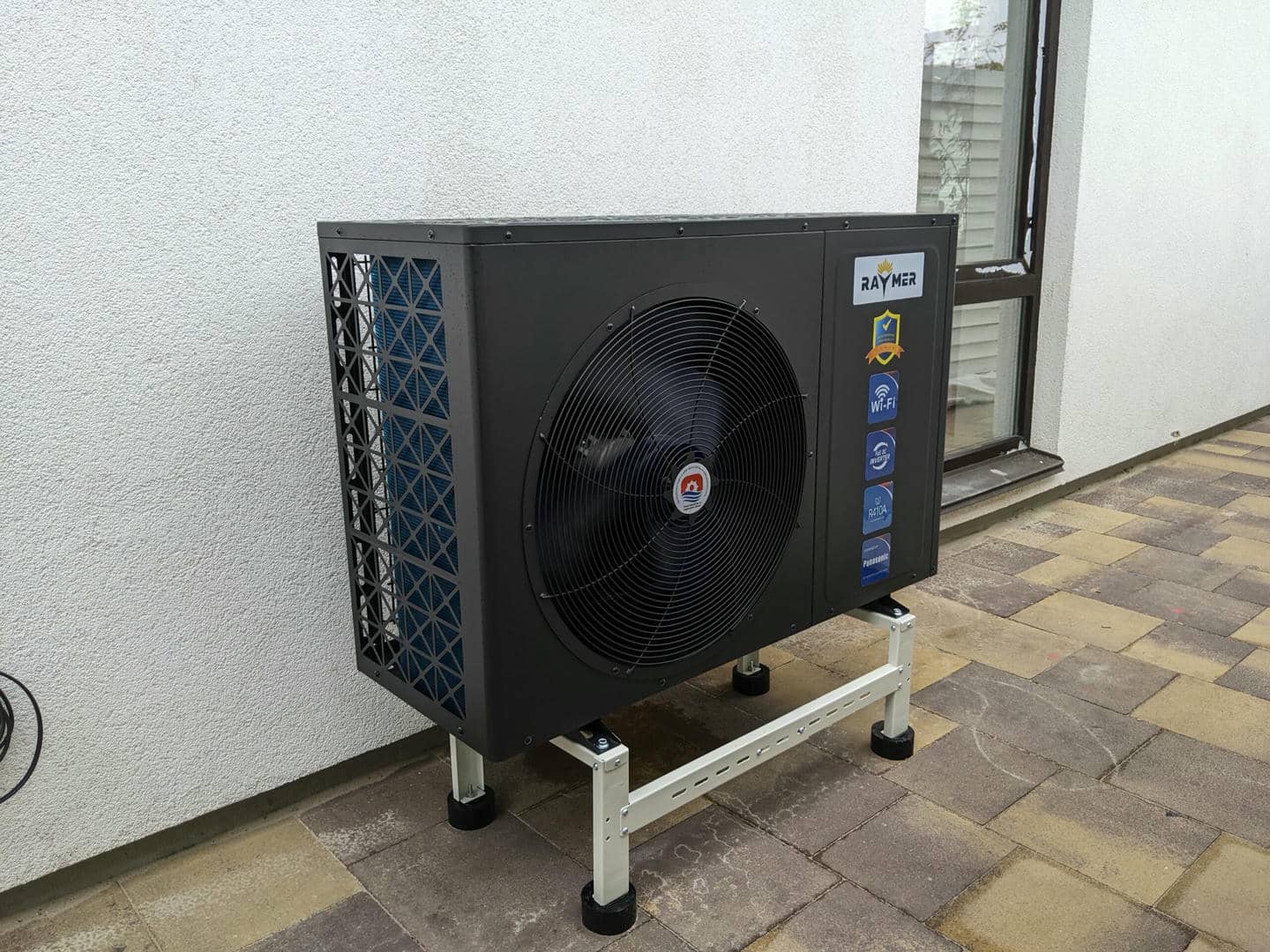

1.Монтаж зовнішнього блоку
Зовнішній блок теплового насоса був встановлений на надійній підставці (фабричній) з антивібраційними опорами, яка забезпечує стійкість зовнішнього блоку при роботі компресора та вентилятора.

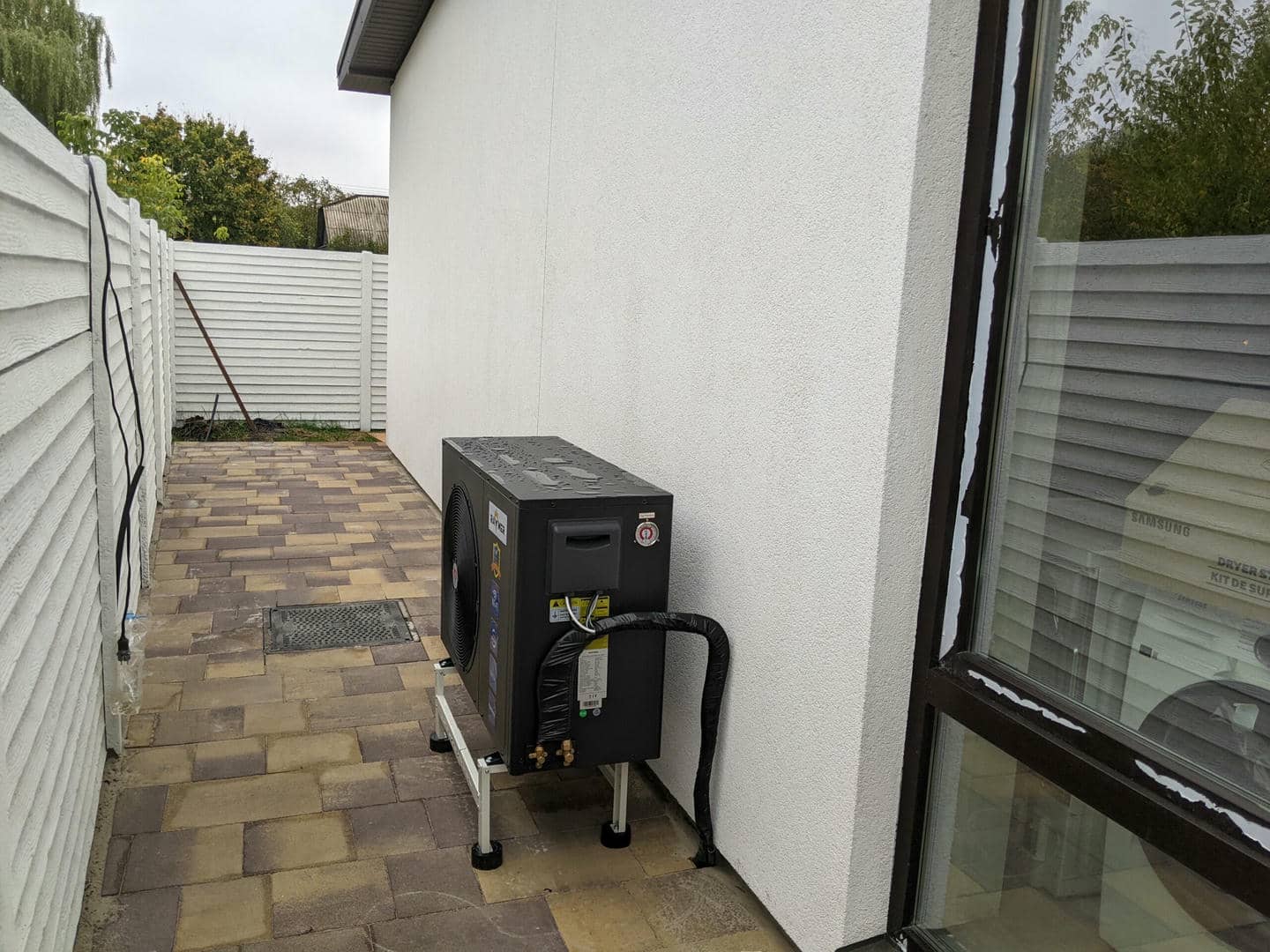

Зовнішній блок було встановлено біля суміжної стіни з котельнею, щоб спростити циркуляцію теплоносія в системі.
Так як, тепловий насос має гарне зовнішнє покриття, що захищене від корозії, а внутрішня електроніка добре ізольована, не було потреби встановлювати додатково захисні споруди для захисту від несприятливих погодних умов.
Фреонова магістраль була прокладена під землею та добре заізольована каучукувою стрічкою віз зовнішніх пошкоджень — це допомагає зменшити тепловтрати під час теплообміну.

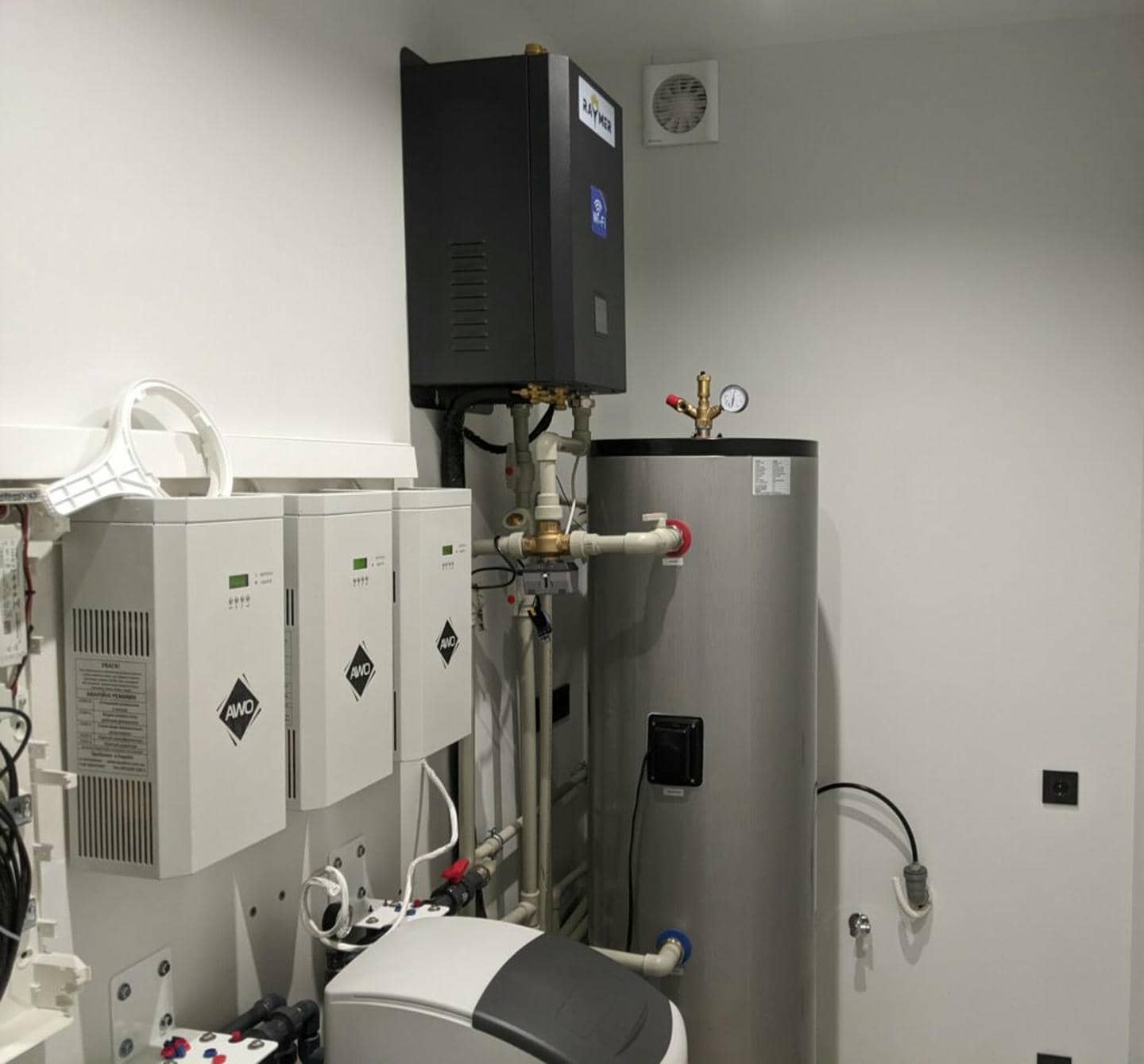

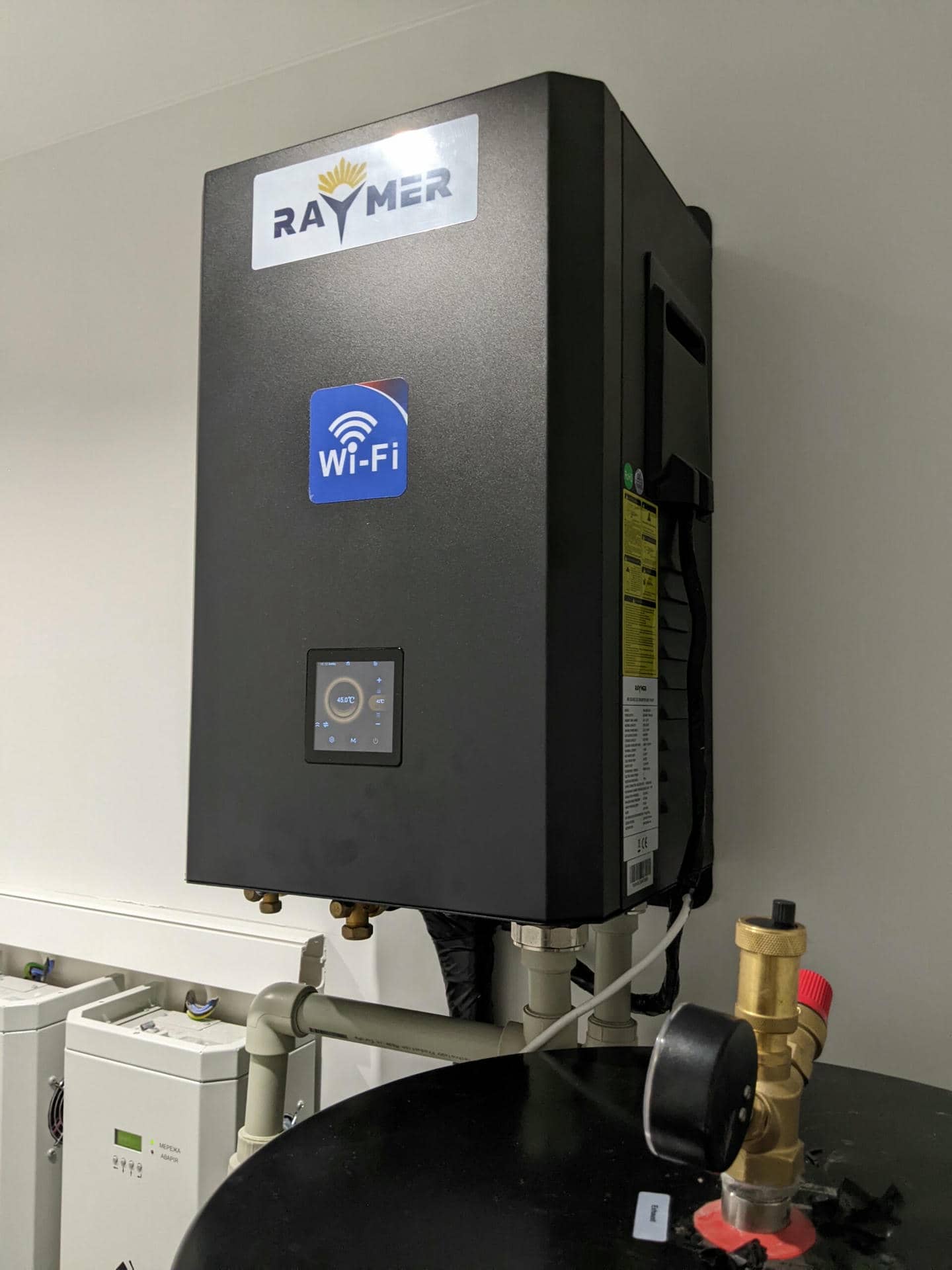

2. Встановлення внутрішнього блоку (гідромодуля)
Встановлення гідромодуля для теплового насоса є ключовим етапом підключення системи опалення та гарячого водопостачання. Гідромодуль відповідає за циркуляцію теплоносія, регулювання потоків і підтримання стабільної температури в системі.
Під’єднано фреонову трубу від зовнішнього блоку та циркуляційні труби опалення та гарячого водопостачання.
Враховано перепади електроенергії в даній місцевості, а також часті відключення світла, тому гідромодуль було під’єднано до стабілізаторів напруги, що забезпечують стабільність роботи системи та збереження обладнання від пошкоджень.

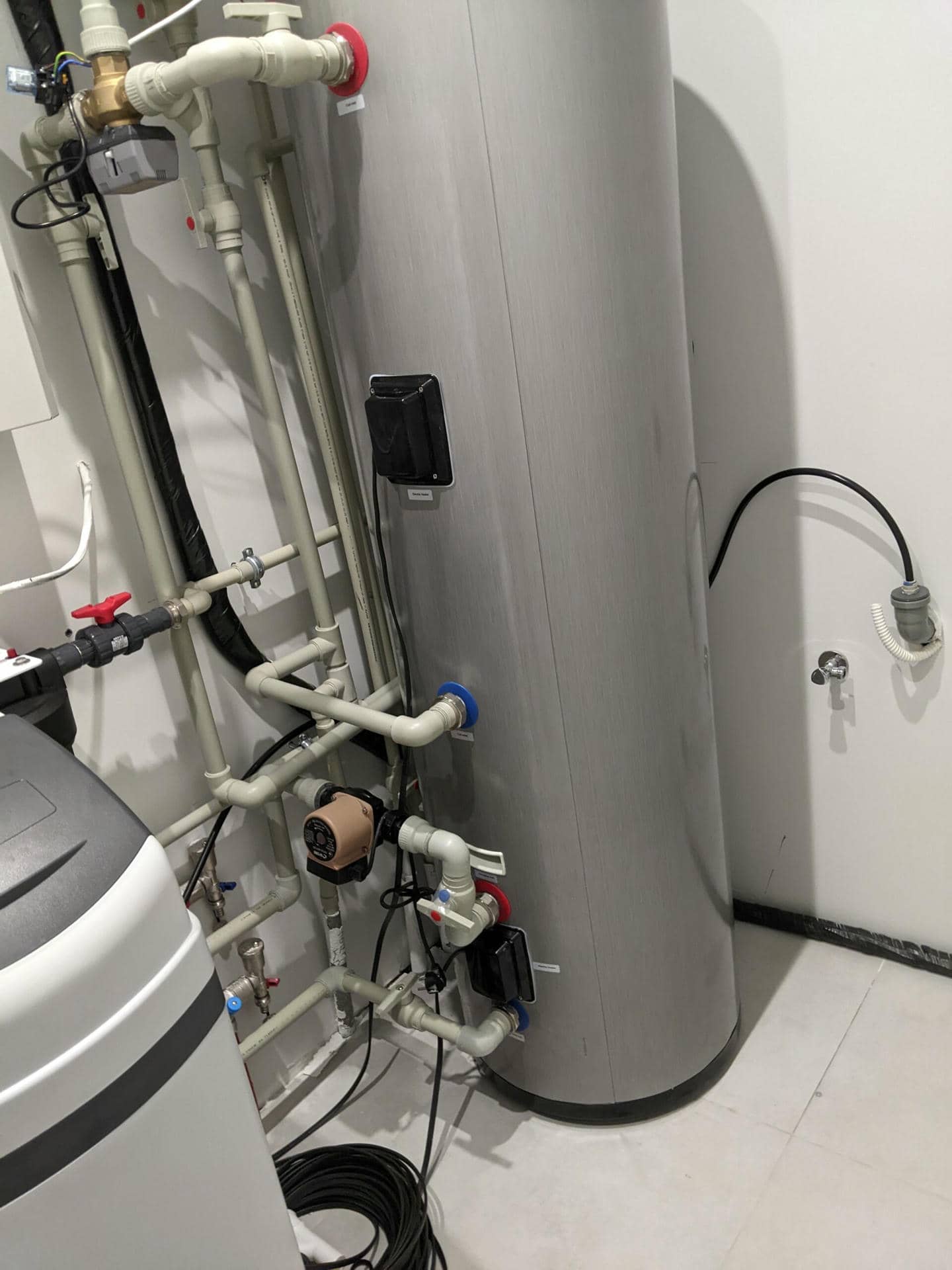

3. Підключення гарячого водопостачання
Так, як тепловий насос RAY-10DS2-EVI має можливість підключення та керування ГВП, прийнято рішення встановити бак гібрид на 245 літрів складається з двох частин, об’єднаних в одному корпусі: бака буфера на 65 літрів, розташованого внизу, та резервуару для нагрівання гарячої води (ГВП) на 180 літрів із вбудованим змійовиком площею 3 квадратних метра, розміщеного зверху.
Корпуси баків виготовлені з нержавіючої сталі. SUS 304 — 1,2 мм, а вбудований змійовик із нержавіючої сталі марки SUS 316. Бак має якісне утеплення з поліуретану завтовшки. 55 мм, що дозволяє використовувати систему як для нагрівання, так і для охолодження.
5. Установка додаткових компонентів системи

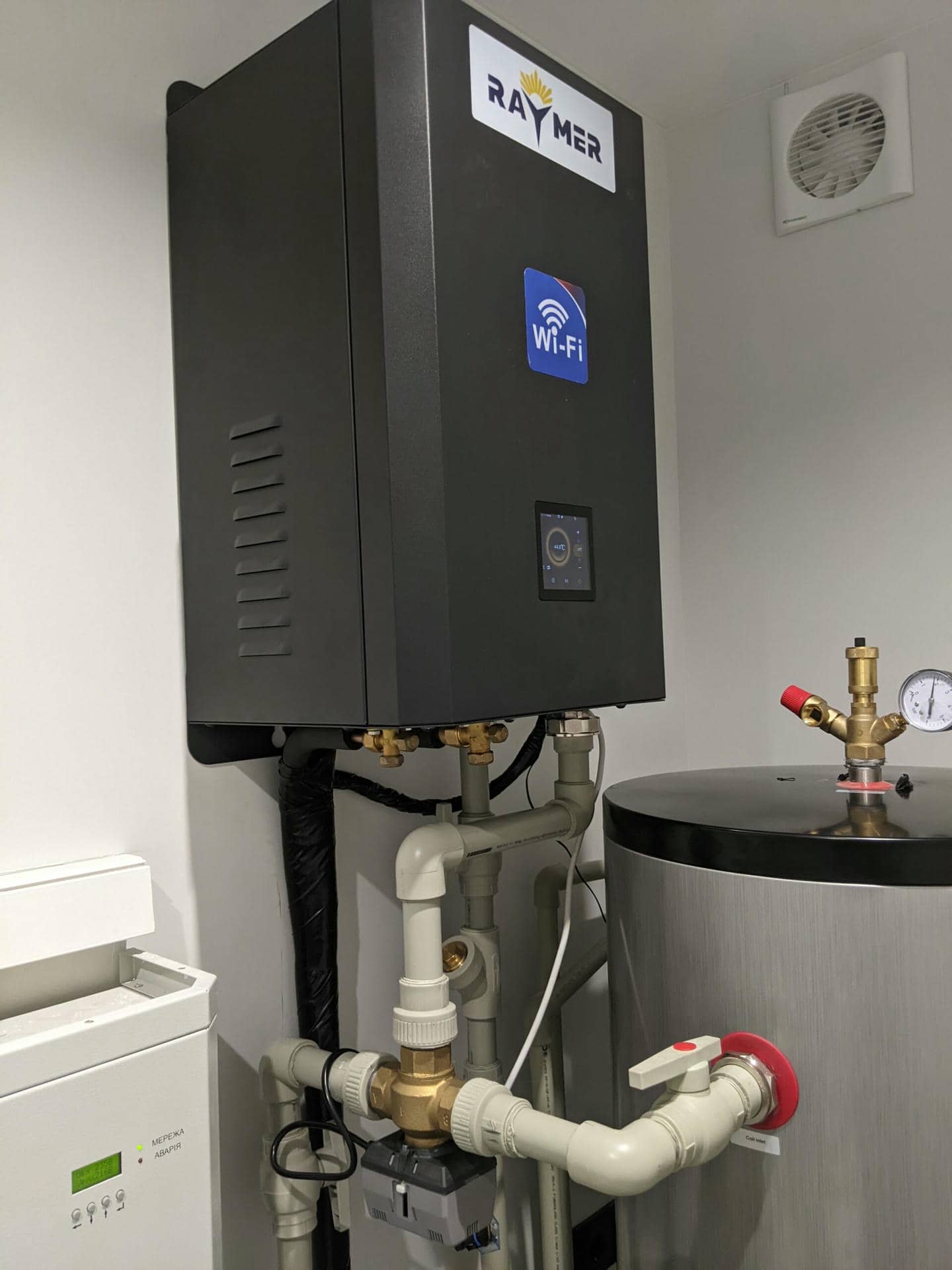

У даній системі теплового насоса Raymer RAY-10DS2-EVI встановлено триходовий клапан (який необхідний при забезпечені одночасно опалення та ГВП) та циркуляційний насос, що виконують важливі функції для ефективної роботи системи опалення та гарячого водопостачання:
Триходовий клапан розподіляє потоки теплоносія між різними контурами — між опаленням та баком для гарячого водопостачання (ГВП). Переключає теплоносій між різними зонами. У випадку, коли потрібне нагрівання бойлера ГВП, клапан перенаправляє потік з опалювального контуру до бойлера, а після нагріву повертається до обігріву приміщень.

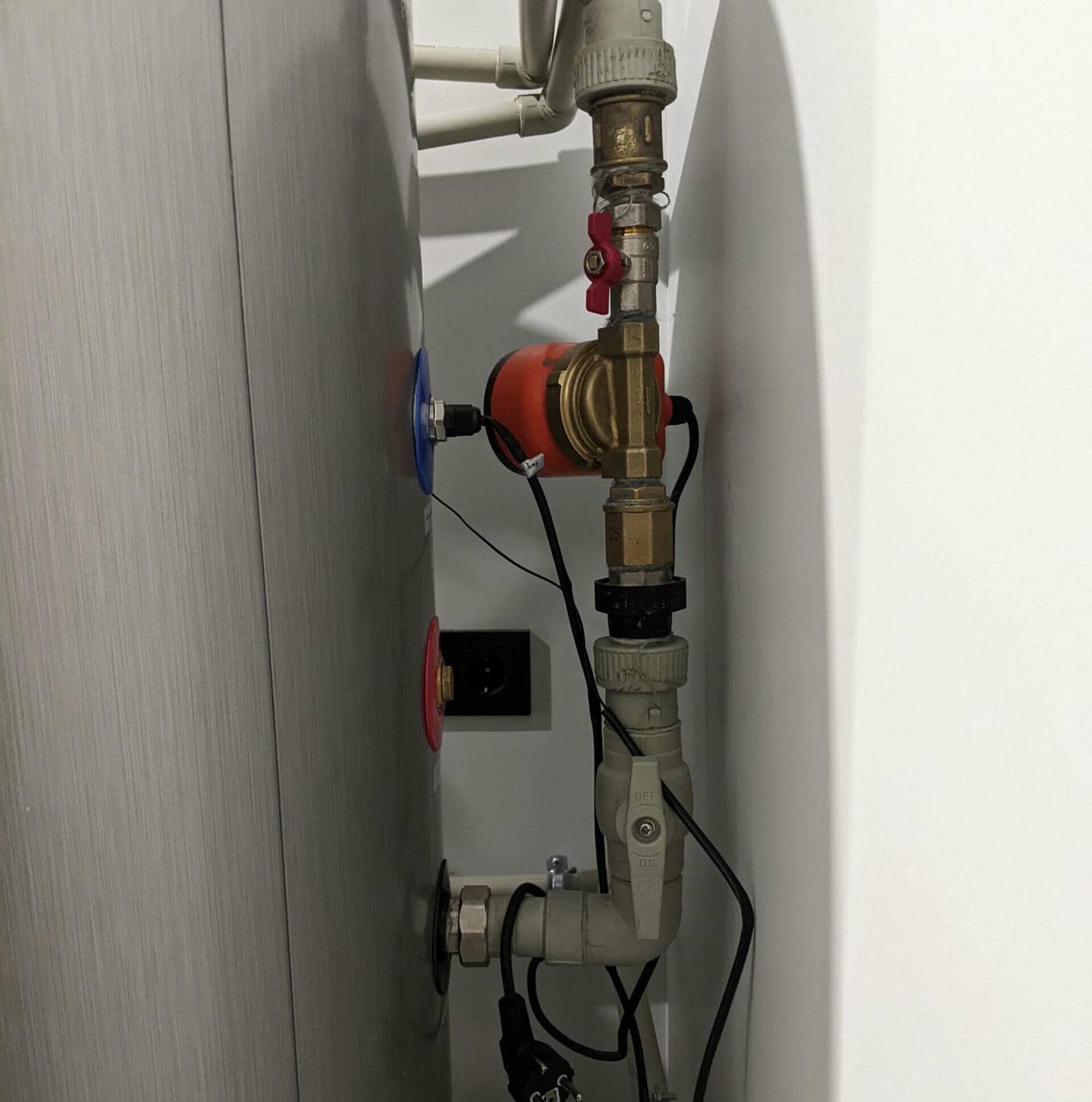

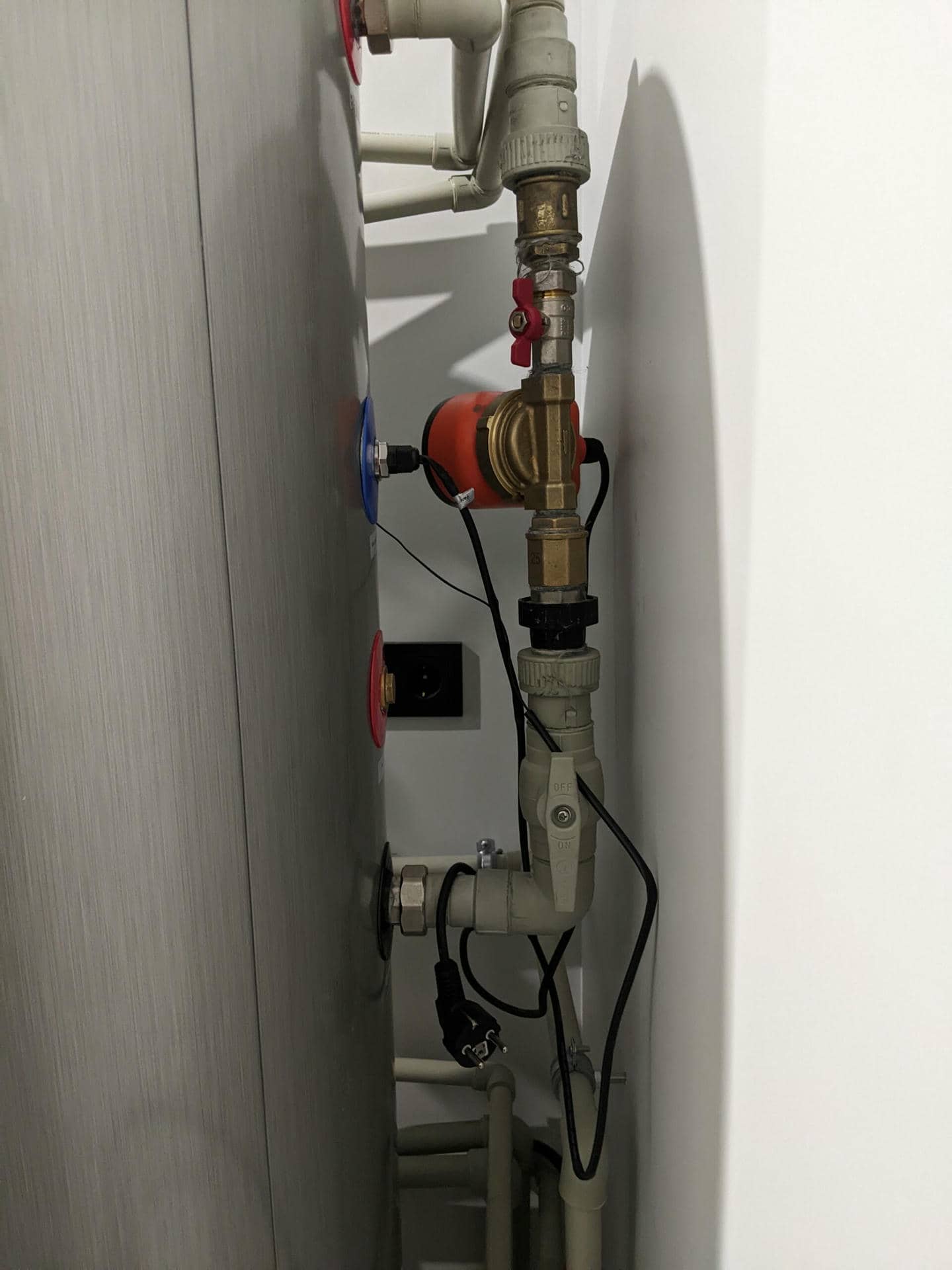

Циркуляційний насос забезпечує циркуляцію теплоносія в системі, як для опалення, як і охолодження. Постійно рухає теплоносій через теплообмінник теплового насоса та по всій системі. Це дозволяє рівномірно розподіляти тепло по приміщеннях, а також забезпечує ефективну передачу тепла до теплої підлоги, радіаторів та баку ГВП.
Разом ці компоненти забезпечують ефективну роботу системи теплопостачання, переключення між режимами та стабільну циркуляцію теплоносія.
6. Підключення стабілізаторів напруги

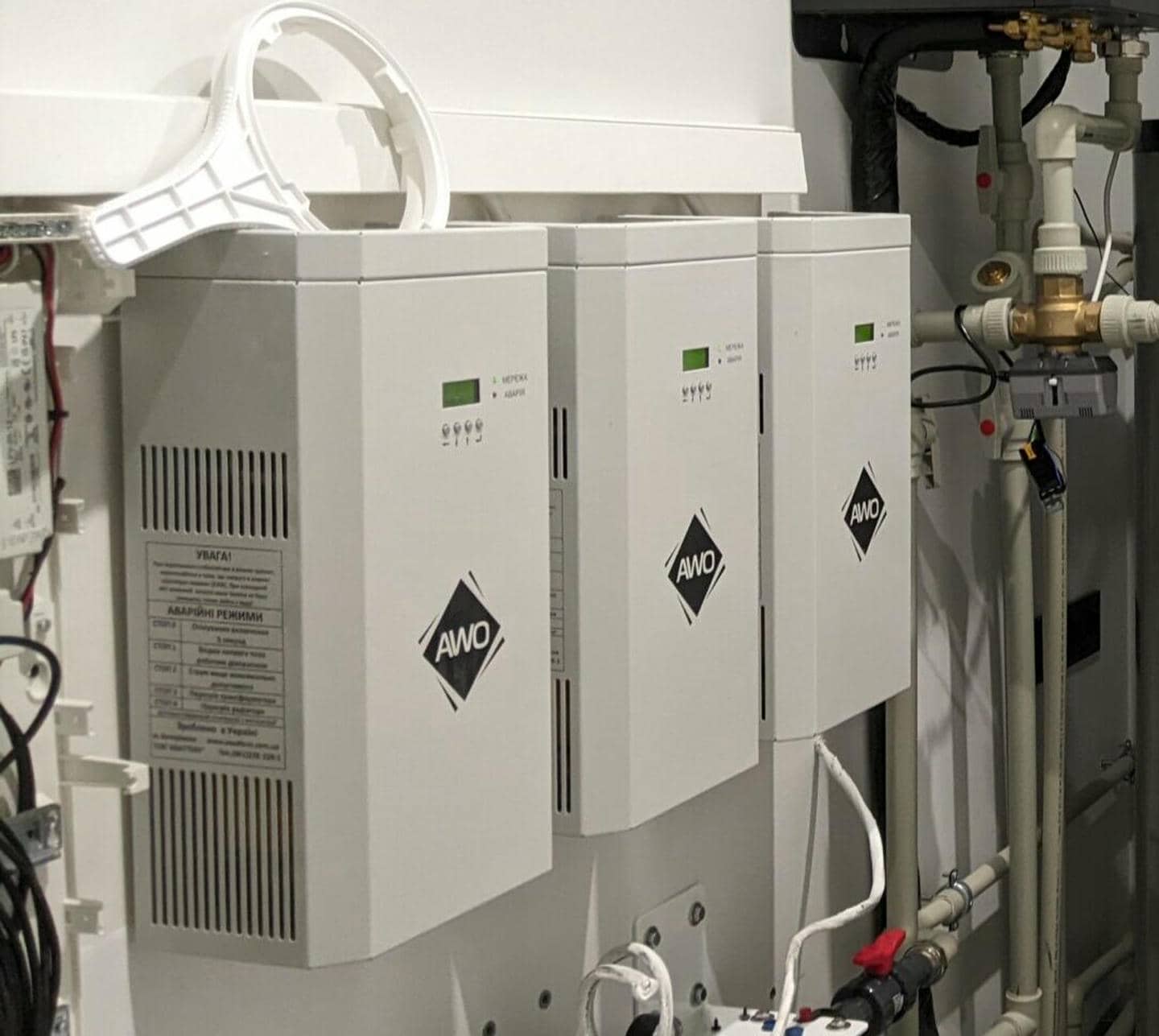

Для забезпечення безпечної та надійної роботи теплового насоса було встановлено 3 стабілізатори напруги AWO.
При низькій або занадто високій напрузі електродвигуни та компресори можуть перегріватися, що веде до їх несправностей. Стабілізатор запобігає таким ситуаціям, підтримуючи оптимальний режим роботи обладнання.
За відсутності стабільного енергопостачання система опалення може працювати з перебоями або не запускатися взагалі. Стабілізатори дозволяють уникнути таких проблем і забезпечують безперебійну роботу навіть при значних коливаннях напруги.
Під час стабільної роботи системи з правильною напругою електрообладнання працює більш ефективно, що допомагає знизити споживання енергії. Це особливо важливо для теплових насосів, які працюють тривалий час і потребують постійної подачі електрики.
Переваги теплового насосу Raymer RAY-10DS2-EVI нового покоління
Тепловий насос Raymer RAY-10DS2-EVI має потужність 10 кВт, що робить його ідеальним для ефективного обігріву приміщень площею до 120 кв.м. Він забезпечує значну економію електроенергії до 80% у порівнянні з традиційними системами опалення, що дозволяє знизити витрати на опалення.
Використовуючи екологічно чисту енергію, цей тепловий насос сприяє зниженню викидів CO2 і позитивно впливає на навколишнє середовище.
Інверторний компресор та технологія Enhanced Vapor Injection (EVI)
Інверторна технологія дозволяє регулювати потужність насоса залежно від потреби, забезпечуючи стабільний і ефективний обігрів приміщення. Завдяки технології Enhanced Vapor Injection (EVI), тепловий насос може працювати при низьких температурах до -30 °C, що розширює можливості використання в різних кліматичних умовах.
Новий чорний дизайн для кращого поглинання тепла
Новий дизайн в чорному кольорі, як результат новітніх розробок та досліджень в галузі теплообладнання для кращого поглинання тепла з навколишнього середовища, робить тепловий насос Raymer RAY-10DS2-EVI найкращим вибором серед інших опалювальних систем.
Чорні поверхні менш схильні до видимих забруднень, пилу та подряпин у порівнянні з білими або світлими поверхнями. Це зменшує потребу в частому очищенні та догляді за пристроєм, що є зручним для користувачів.
Чорний колір має кращу здатність до поглинання тепла, що може бути корисно для зовнішніх блоків теплових насосів у холодну пору року. Це допомагає уникати обмерзання та підвищує ефективність роботи.
Дистанційне керування
Вбудований модуль Wi-Fi дає змогу керувати роботою теплового насосу на відстані. Де б ви не були, ви можете увімкнути/вимкнути тепловий насос, а також відслідковувати його показники маючи доступ до інтернету.
Зручність такої функції полягає в тому, що будучи навіть у поїздці, ви можете завчасно увімкнути та налаштувати роботу опалення або охолодження, і насолоджуватись комфортною температури в домі по прибуттю, не чекаючи доки система запрацює на повну потужність.
Новий вдосконалений контроллер з розширеними функціями
Контролер CCHW004 інверторного теплового насоса Raymer RAY-10DS2-EVI забезпечує точний контроль температури та ефективне управління тепловим насосом, що дозволяє досягти високої ефективності та надійності роботи системи опалення та охолодження.
Контролер аналізує отримані дані для визначення поточного стану системи. На основі цих даних він регулює роботу компонентів теплового насоса для досягнення оптимальної ефективності та підтримки заданих параметрів. Це включає контроль температури води та повітря, а також тиску в системі.
Система контролює роботу теплового насоса на предмет можливих аварійних ситуацій. При виникненні таких ситуацій, наприклад, перегріву або перевищення допустимого тиску, контролер може автоматично вимикати окремі компоненти для запобігання пошкодженням.
Контролер оснащений функцією пам’яті, яка дозволяє зберігати налаштування та параметри навіть у випадку відключення живлення. Крім того, він підтримує підключення до мережі через Tuya WIFI, що дозволяє здійснювати дистанційне керування та моніторинг системи.
Користь встановлення ТН для замовника
Встановлення теплового насоса приносить замовнику ряд важливих переваг:
Економія на енергоспоживанні: Теплові насоси використовують мінімум електроенергії для перетворення тепла з повітря або землі. Це дозволяє значно знизити витрати на опалення в порівнянні з традиційними електрокотлами чи газовими котлами.
Комфорт у будь-яку пору року: Теплові насоси забезпечують як опалення взимку, так і охолодження влітку, дозволяючи підтримувати оптимальну температуру в будинку протягом всього року.
Екологічність: Теплові насоси працюють на основі відновлюваних джерел енергії, зменшуючи викиди CO2 та роблячи внесок у збереження довкілля.
Надійність та тривалий термін служби: Сучасні теплові насоси мають високу надійність і тривалий термін служби, забезпечуючи стабільну роботу системи опалення протягом багатьох років.
Гаряче водопостачання: Крім опалення, теплові насоси також забезпечують ефективне підігрівання води, що є додатковою перевагою для комфортного проживання.
Автоматизація і легке керування: Сучасні теплові насоси обладнані інтелектуальними системами управління, включаючи можливість керування через смартфон, що дозволяє легко контролювати роботу системи з будь-якого місця.
Загалом, встановлення теплового насоса дає замовнику фінансові вигоди, комфорт та екологічні переваги.
