Завдання проекту:
Головним завданням проекту стала оптимізація опалювальної системи в будинку площею 120 кв. м. Раніше для обігріву використовувався електрокотел у поєднанні з системою теплої підлоги. Однак постійне зростання витрат на електроенергію зробило таке рішення фінансово невигідним. Власник розпочав пошук альтернативних джерел тепла, які могли б забезпечити ту ж ефективність, але з меншим енергоспоживанням.
Аналіз даних та рішення:
Після детального аналізу параметрів будинку, включаючи рівень утеплення, обсяг теплоносія в системі теплої підлоги та кліматичні умови регіону, було обрано тепловий насос Raymer RAY-10DS2-EVI потужністю 10 кВт. Цей пристрій здатний повністю задовольнити потреби в опаленні будинку, а також забезпечити гаряче водопостачання і, за необхідності, охолодження у спекотну пору року за умови встановлення фанкойлів. Розрахунки показали, що тепловий насос окупить себе за 4-5 років, що буде вчетверо економічнішим за використання електрокотла.
Для забезпечення гарячого водопостачання було додатково встановлено бак непрямого нагріву Raymer DHWP150 об’ємом 150 літрів. Його місткості достатньо для задоволення побутових потреб родини, забезпечуючи комфорт і ефективність системи.
Етапи проведених робіт
1. Монтаж зовнішнього блоку

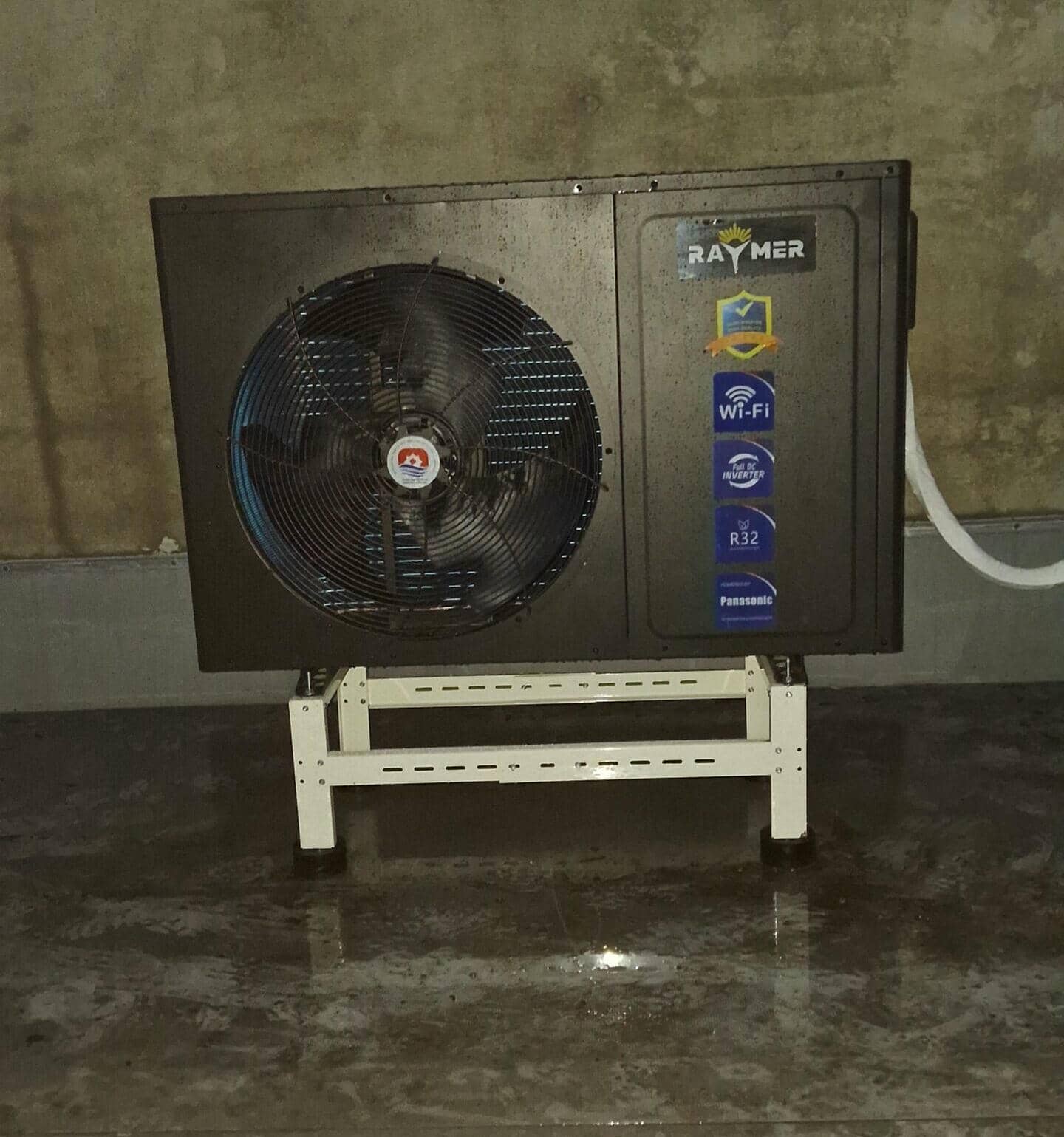

Для встановлення зовнішнього блоку теплового насосу було обрано дах будинку. Це рішення дозволило оптимально використати простір і забезпечити безперешкодний доступ до повітря для ефективного теплообміну.

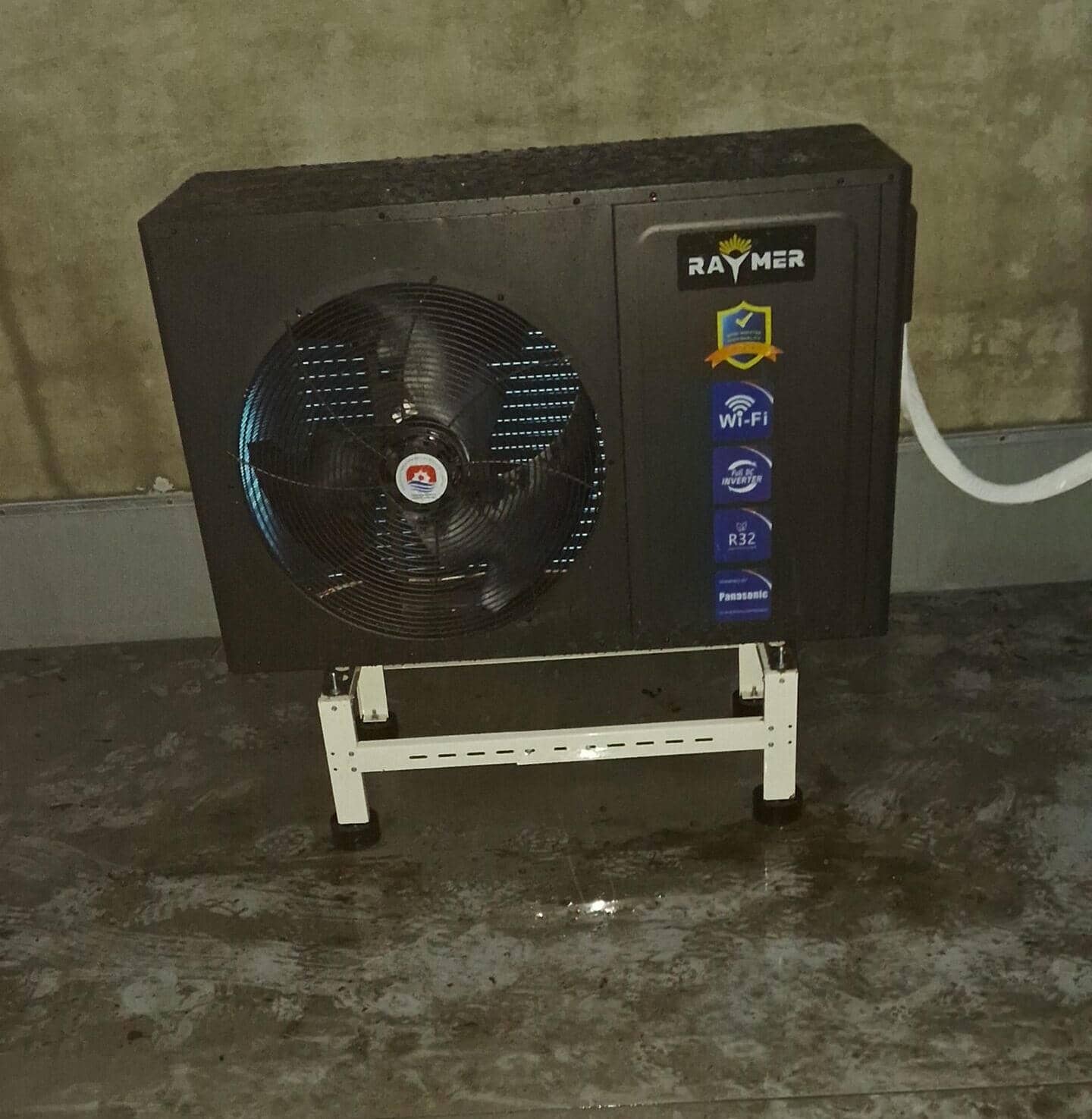

Основну увагу приділили конструкції монтажного майданчика, який облаштували на даху. Металевий каркас із захистом від корозії забезпечує надійну опору для зовнішнього блоку та стійкість до вітрових навантажень. Додатково каркас був обладнаний антивібраційними подушками, щоб знизити рівень шуму та вібрацій, які могли б передаватися на конструкцію даху.

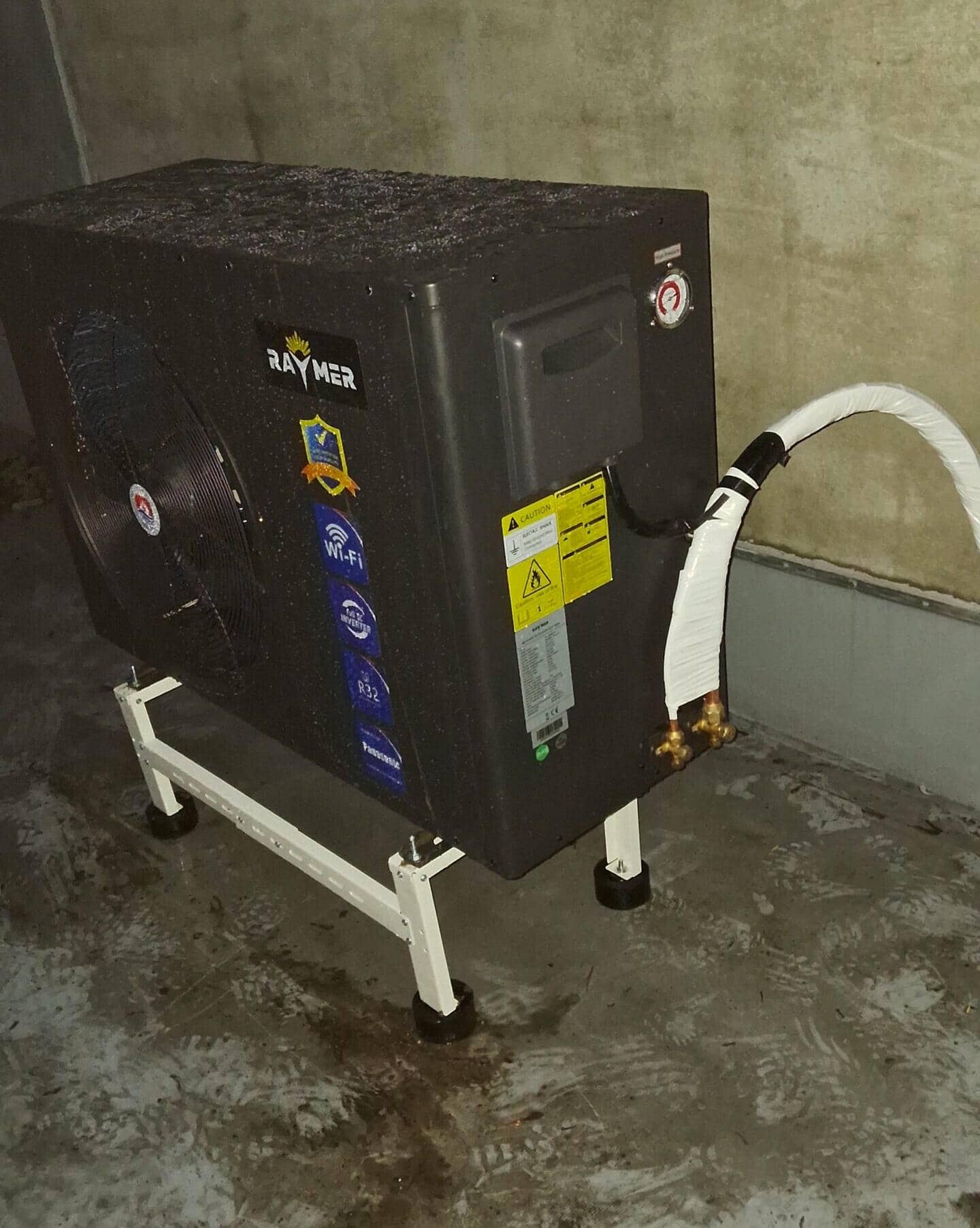

З огляду на висотний перепад між зовнішнім і внутрішнім блоками, було проведено ретельний прорахунок довжини та діаметру трубопроводів для забезпечення нормального функціонування системи. Встановлення передбачало використання посилених фреонових магістралей, здатних витримати перепади тиску на значній висоті. Для зниження тепловтрат труби були додатково утеплені.
Щоб уникнути потенційних складнощів у зимовий період, наприклад, обмерзання або замерзання конденсату, блок оснастили дренажною системою з підігрівом. Конструкція також передбачає легкий доступ для технічного обслуговування, що особливо важливо для обладнання, встановленого на висоті.
Монтаж зовнішнього блоку на даху дозволив не лише ефективно організувати роботу теплового насосу, а й зберегти естетику подвір’я, залишаючи більше вільного простору навколо будинку.
2. Встановлення внутрішнього блоку, інтеграція з існуючою системою

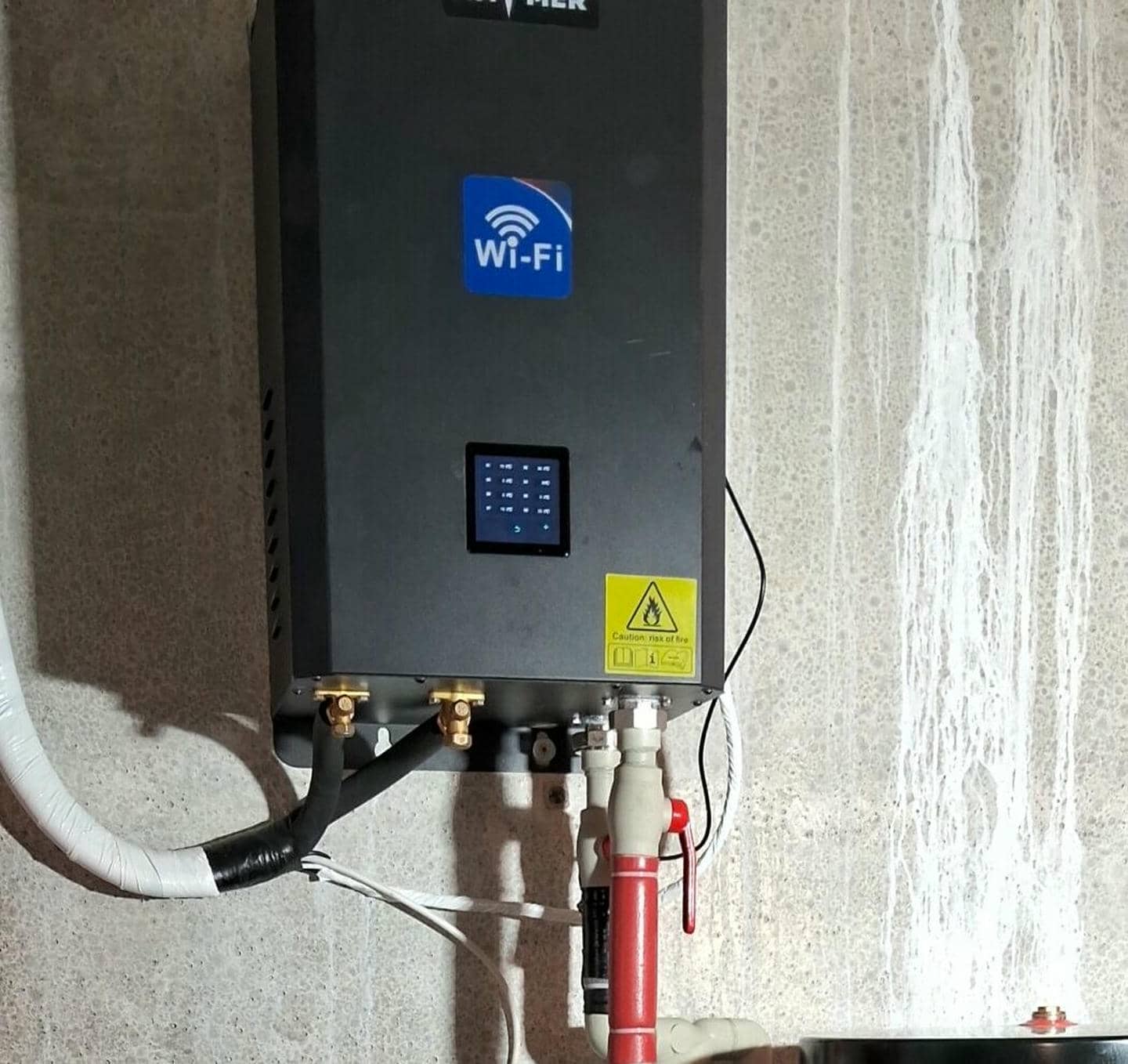

Внутрішній блок теплового насосу було встановлено у технічному приміщенні, щоб забезпечити зручний доступ для обслуговування та ефективно організувати підключення до інших елементів системи. Його монтаж виконано на міцній основі, яка гарантує стабільність і знижує вібрації під час роботи.
Для забезпечення багатофункціональності та гнучкого керування тепловими потоками внутрішній блок під’єднали через триходовий клапан до бака-акумулятора. Цей бак виконує функцію акумулювання теплоносія, який використовується в системі теплої підлоги. Завдяки триходовому клапану тепловий насос автоматично перенаправляє потоки тепла між баком-акумулятором та іншими елементами системи залежно від потреб.
Додатково система під’єднана до бака непрямого нагріву, який забезпечує гаряче водопостачання. Цей бак ефективно працює у взаємодії з тепловим насосом, використовуючи його теплову енергію для нагрівання води.
Враховуючи, що у будинку вже була встановлена система опалення з електрокотлом та звичайним бойлером, нову систему інтегрували до існуючої. Для цього було встановлено байпаси, які дозволяють перекривати надходження води до електрокотла та бойлера. Такий підхід забезпечує можливість використання старої системи як резервної, зберігаючи її в робочому стані, але без постійного споживання електроенергії.
Усі з’єднання виконані з урахуванням гідравлічного балансу, щоб запобігти перепадам тиску або нестабільності циркуляції теплоносія. Труби теплоносія та контур ГВП утеплені для зменшення тепловтрат, а також для збереження ефективності роботи всієї системи.
Така схема підключення дозволила оптимізувати використання теплового насосу, забезпечуючи економічне опалення, гаряче водопостачання та можливість резервного переходу на стару систему при необхідності.

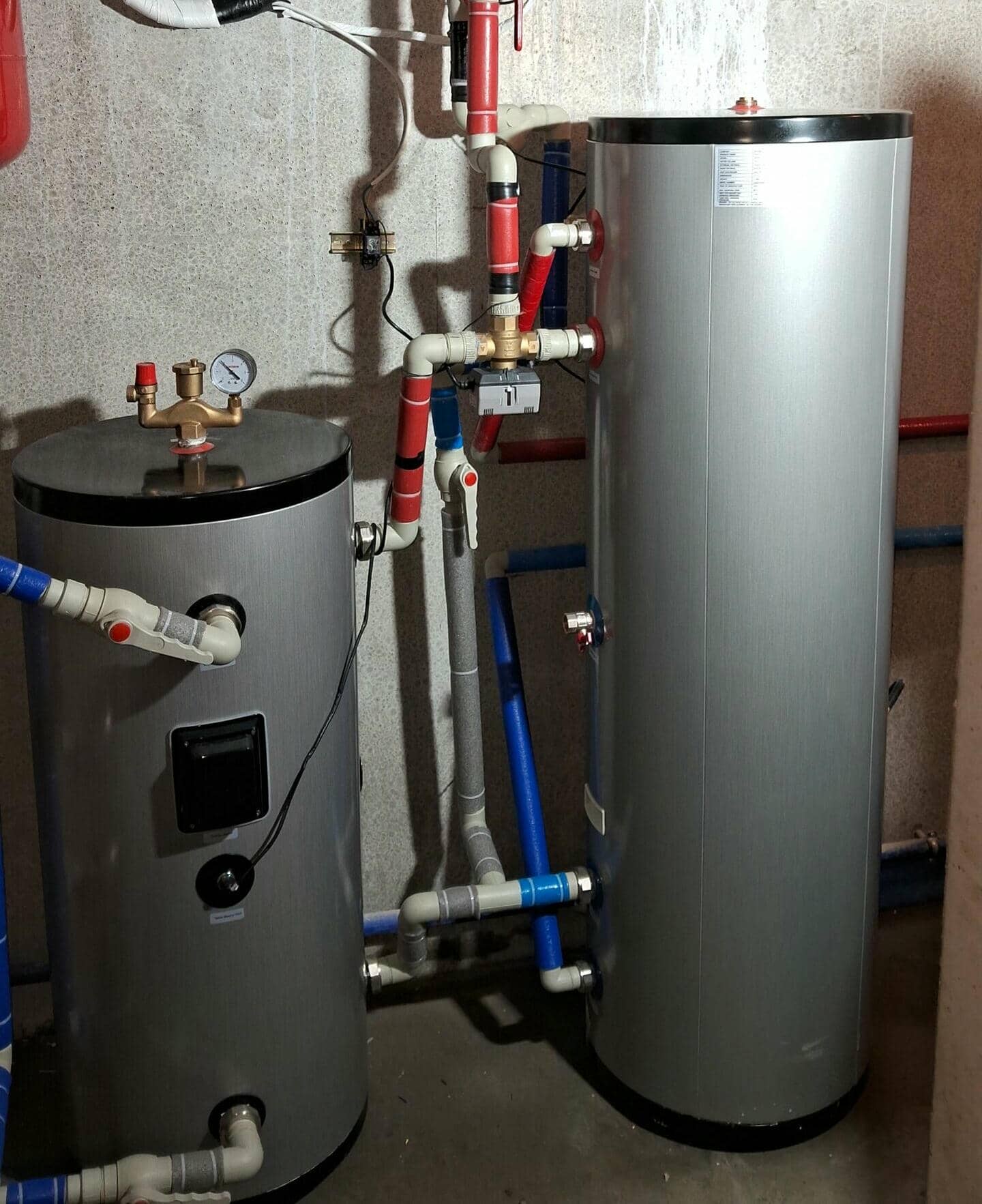

3. Забезпечення гарячого водопостачання
Бак непрямого нагріву Raymer DHWP об’ємом 150 літрів було встановлено як ключовий елемент системи гарячого водопостачання. Його конструкція з високоякісної нержавіючої сталі забезпечує довговічність і надійність, а вбудований теплообмінник (змійовик) дозволяє ефективно використовувати енергію теплового насосу для нагрівання води.
Бак було встановлено на міцну підлогу, максимально близько до внутрішнього блоку теплового насосу. Це забезпечило компактність монтажу, зручний доступ для обслуговування і мінімізацію втрат тепла в системі трубопроводів.
Труби подачі та повернення теплоносія з’єднали зі змійовиком бака. Через триходовий клапан було організовано автоматичне перенаправлення теплової енергії між контуром опалення (баку-накопичувач та теплої підлоги) та баком ГВП залежно від потреб користувача.
Для забезпечення стабільної подачі гарячої води система підключення включила контур рециркуляції, що дозволяє уникати значних перепадів температури та забезпечує миттєвий доступ до гарячої води.
Враховуючи, що у будинку вже був встановлений звичайний електричний бойлер, бак непрямого нагріву під’єднали до загального водопроводу, створивши байпас для можливості перемикання між джерелами нагріву води.
Бак Raymer DHWP має інтегрований шар теплоізоляції, але для мінімізації тепловтрат також було утеплено трубопроводи системи гарячого водопостачання.
Встановлення бака непрямого нагріву Raymer DHWP 150 л дозволило ефективно використовувати тепловий насос для нагріву води. Завдяки оптимальному розташуванню та інтеграції у систему, забезпечується стабільна подача гарячої води для господарських потреб родини, а також можливість економії електроенергії за рахунок відмови від використання електричного бойлера.

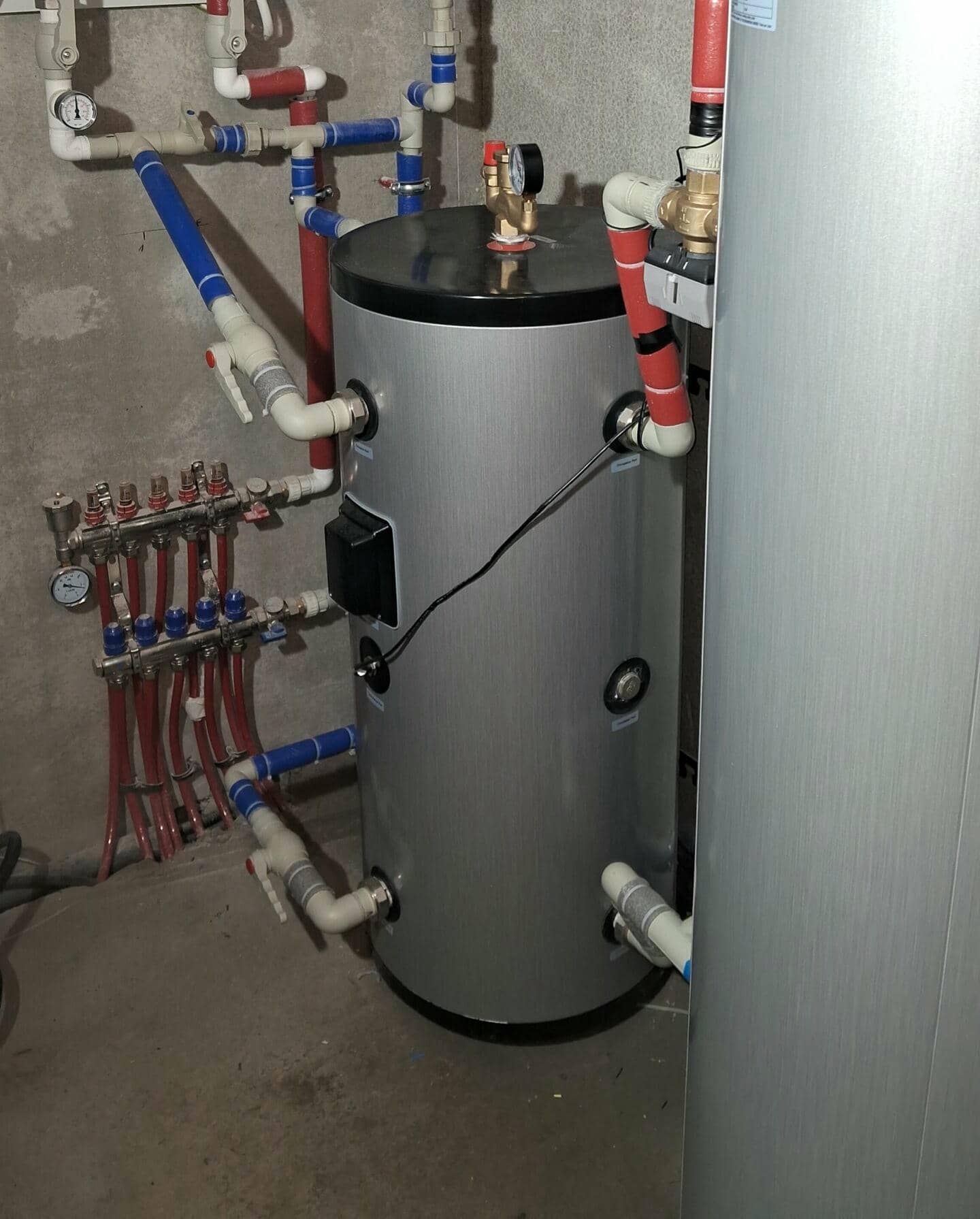

4. Встановлення баку-накопичувача
Бак-накопичувач на 100 літрів став важливим елементом у системі теплового насосу, оптимізуючи роботу обладнання та забезпечуючи стабільність подачі теплоносія. Його основна функція — акумулювати теплоносій для ефективної роботи системи опалення, зокрема теплої підлоги.
Бак-накопичувач було встановлено на мінімальній відстані від гідромодуля. Таке розташування дозволило зменшити довжину трубопроводів і мінімізувати тепловтрати. Кріплення бака забезпечили на підлозі, враховуючи навантаження та доступ для обслуговування.
Бак було інтегровано в контур теплоносія між тепловим насосом та системою опалення (теплої підлоги).
Бак було інтегровано із залишками старої системи опалення, що використовувала електрокотел. Для цього встановили байпаси, які дозволяють перемикати потоки теплоносія між новим та старим обладнанням залежно від потреб.
Бак-накопичувач має заводську ізоляцію, але для підвищення енергоефективності також утеплили трубопроводи.
Чому система теплої підлоги найкраще інтегрується з тепловим насосом?
Поєднання теплої підлоги з тепловим насосом є одним із найбільш ефективних рішень для опалення будинку. Основна перевага цієї комбінації полягає в низькотемпературному режимі роботи, який чудово відповідає особливостям теплового насосу. Для ефективного функціонування теплої підлоги потрібна температура теплоносія близько 30–40°C, тоді як радіатори зазвичай працюють при 60–70°C. Тепловий насос оптимально генерує тепло саме в низькотемпературному діапазоні, що робить його ідеальним джерелом для такої системи.
Тепла підлога забезпечує рівномірний прогрів приміщення знизу вверх, створюючи природний комфорт. У поєднанні з тепловим насосом це дозволяє значно знизити витрати на енергоресурси. Ефективність теплового насосу, вимірювана коефіцієнтом COP (Coefficient of Performance), значно підвищується при роботі в низькотемпературному режимі, що безпосередньо впливає на зменшення витрат електроенергії.
Крім того, тепла підлога в комбінації з тепловим насосом забезпечує довготривалу та стабільну роботу системи. За рахунок великого об’єму теплоносія у контурах підлоги, теплоносій циркулює повільніше, зменшуючи кількість циклів увімкнення і вимкнення компресора теплового насосу. Це подовжує термін служби обладнання та зменшує ризик механічного зносу.
Ще одним важливим аспектом є комфорт у літній період. Тепловий насос у режимі охолодження може працювати через систему теплої підлоги, забезпечуючи прохолоду в приміщенні. Хоча охолодження підлогою має деякі обмеження, воно є додатковим способом створення комфортного мікроклімату без необхідності встановлення додаткових пристроїв, таких як фанкойли чи кондиціонери.
Загалом, тепла підлога та тепловий насос — це поєднання енергоефективності, комфорту та економічності. Така система є не лише вигідною для гаманця, а й екологічно безпечною, адже тепловий насос використовує відновлювану енергію з довкілля, знижуючи викиди вуглекислого газу.
Переваги теплового насосу Raymer RAY-10DS2-EVI нового покоління
Тепловий насос Raymer RAY-10DS2-EVI має потужність 10 кВт, що робить його ідеальним для ефективного обігріву приміщень площею до 120 кв.м. Він забезпечує значну економію електроенергії до 80% у порівнянні з традиційними системами опалення, що дозволяє знизити витрати на опалення.
Використовуючи екологічно чисту енергію, цей тепловий насос сприяє зниженню викидів CO2 і позитивно впливає на навколишнє середовище.
Інверторний компресор та технологія Enhanced Vapor Injection (EVI)
Інверторна технологія дозволяє регулювати потужність насоса залежно від потреби, забезпечуючи стабільний і ефективний обігрів приміщення. Завдяки технології Enhanced Vapor Injection (EVI), тепловий насос може працювати при низьких температурах до -30 °C, що розширює можливості використання в різних кліматичних умовах.
Новий чорний дизайн для кращого поглинання тепла
Новий дизайн в чорному кольорі, як результат новітніх розробок та досліджень в галузі теплообладнання для кращого поглинання тепла з навколишнього середовища, робить тепловий насос Raymer RAY-10DS2-EVI найкращим вибором серед інших опалювальних систем.
Чорні поверхні менш схильні до видимих забруднень, пилу та подряпин у порівнянні з білими або світлими поверхнями. Це зменшує потребу в частому очищенні та догляді за пристроєм, що є зручним для користувачів.
Чорний колір має кращу здатність до поглинання тепла, що може бути корисно для зовнішніх блоків теплових насосів у холодну пору року. Це допомагає уникати обмерзання та підвищує ефективність роботи.
Дистанційне керування
Вбудований модуль Wi-Fi дає змогу керувати роботою теплового насосу на відстані. Де б ви не були, ви можете увімкнути/вимкнути тепловий насос, а також відслідковувати його показники маючи доступ до інтернету.
Зручність такої функції полягає в тому, що будучи навіть у поїздці, ви можете завчасно увімкнути та налаштувати роботу опалення або охолодження, і насолоджуватись комфортною температури в домі по прибуттю, не чекаючи доки система запрацює на повну потужність.
