Система опалення тепловий насос Bosch Compress 3000 AWES 15 квт з резервним твердопаливним котлом Altep

1. Монтаж зовнішнього блоку теплового насоса

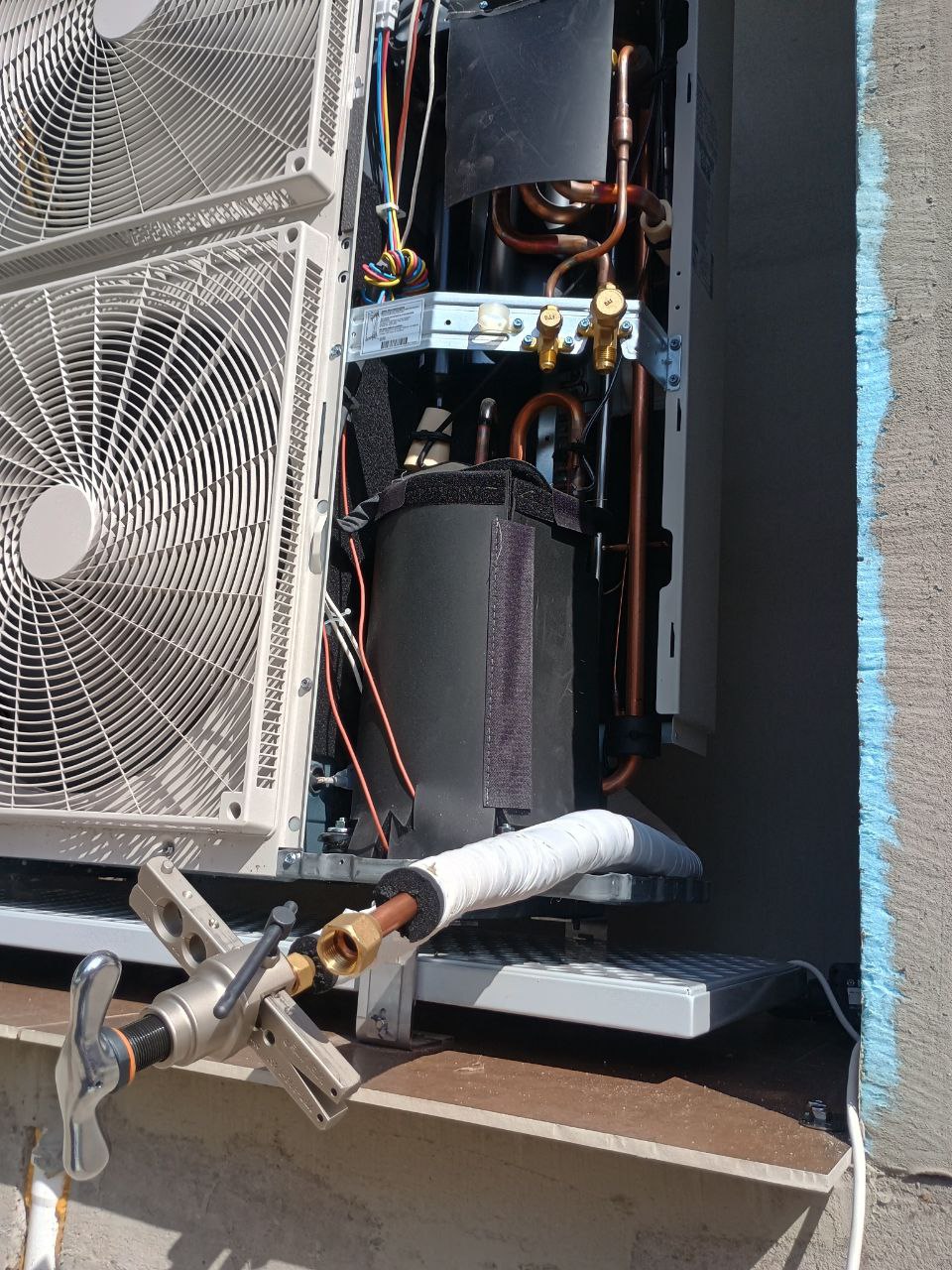

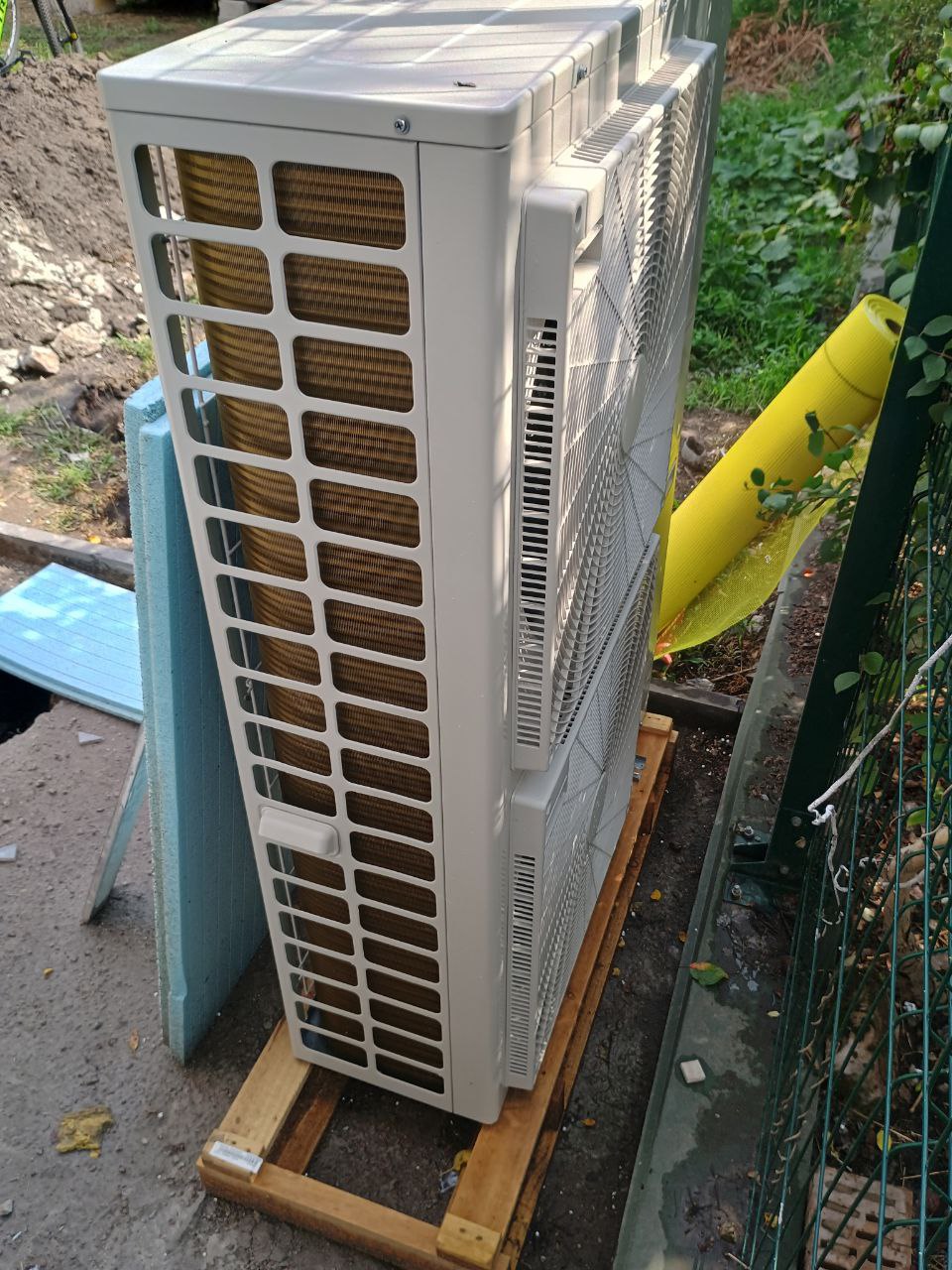

Зовнішній блок теплового насосу BOSCH було встановлено у спеціально відведеному місці, яке заздалегідь підготували на етапі проєктування системи опалення. Для нього збудували окремий майданчик із твердим рівним фундаментом, що забезпечує стабільність та мінімізує вібрації під час роботи компресора.

Блок додатково захищений від зовнішніх факторів — дощу, снігу та сильного вітру. Конструкція передбачає достатню вентиляцію для правильного забору та відведення повітря, що є критично важливим для ефективності теплового насосу.

Для зручності обслуговування передбачено достатній доступ до всіх сторін зовнішнього блоку, а також залишено зазор між блоком і стінами для правильної циркуляції повітря. Усі з’єднання з внутрішнім контуром виконані теплоізольованими трубопроводами, щоб уникнути тепловтрат та підвищити загальну енергоефективність системи.

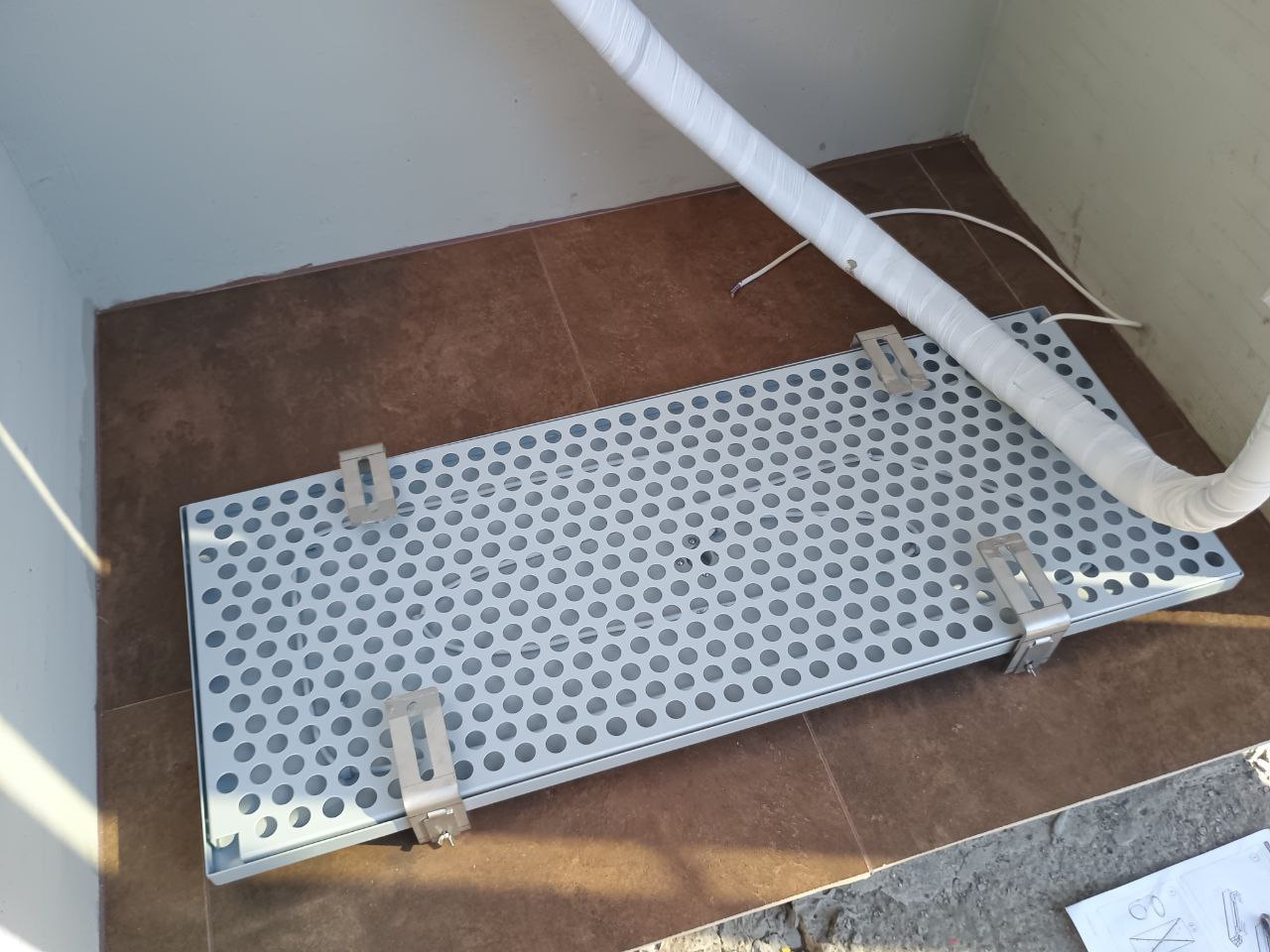

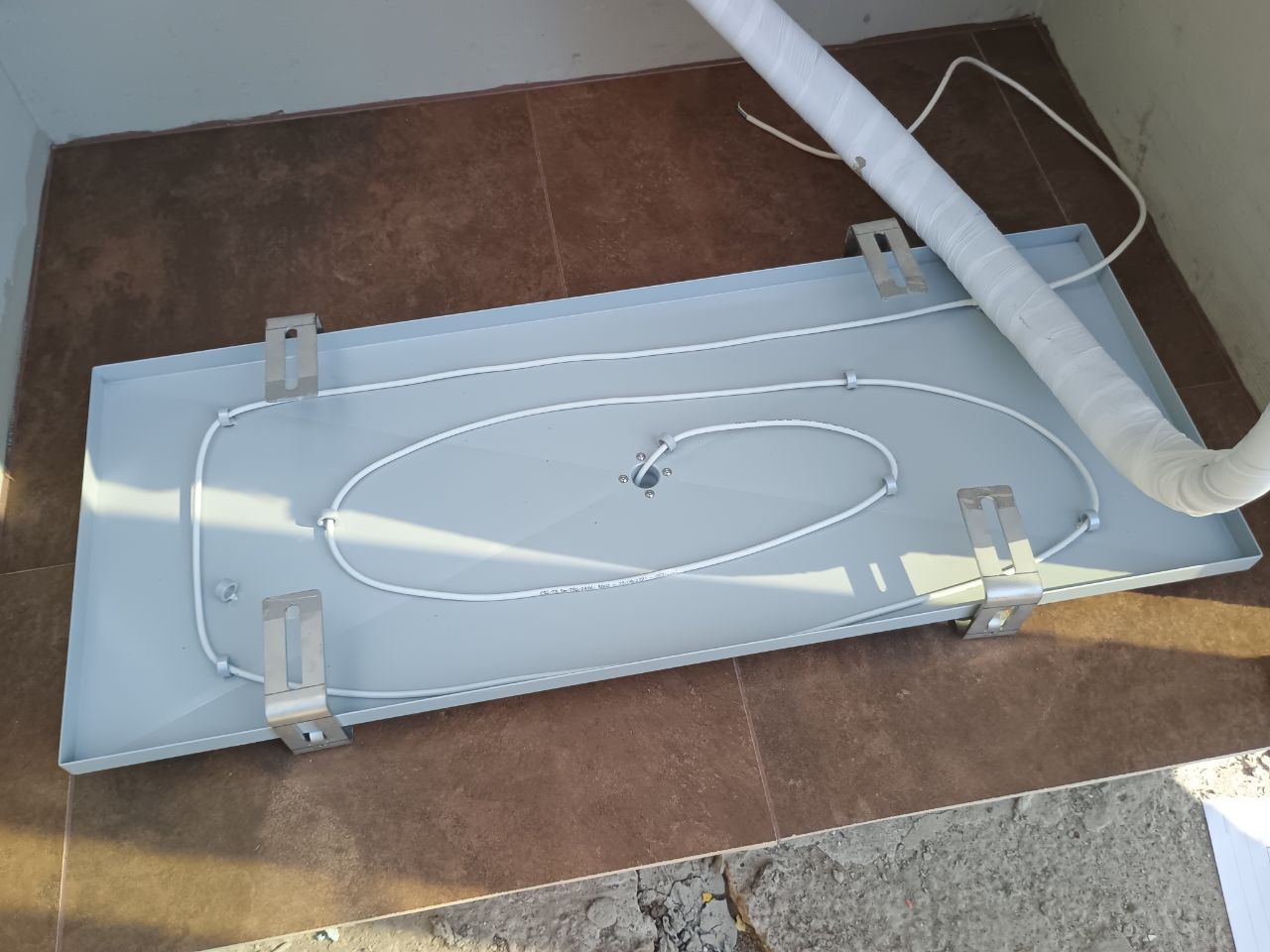

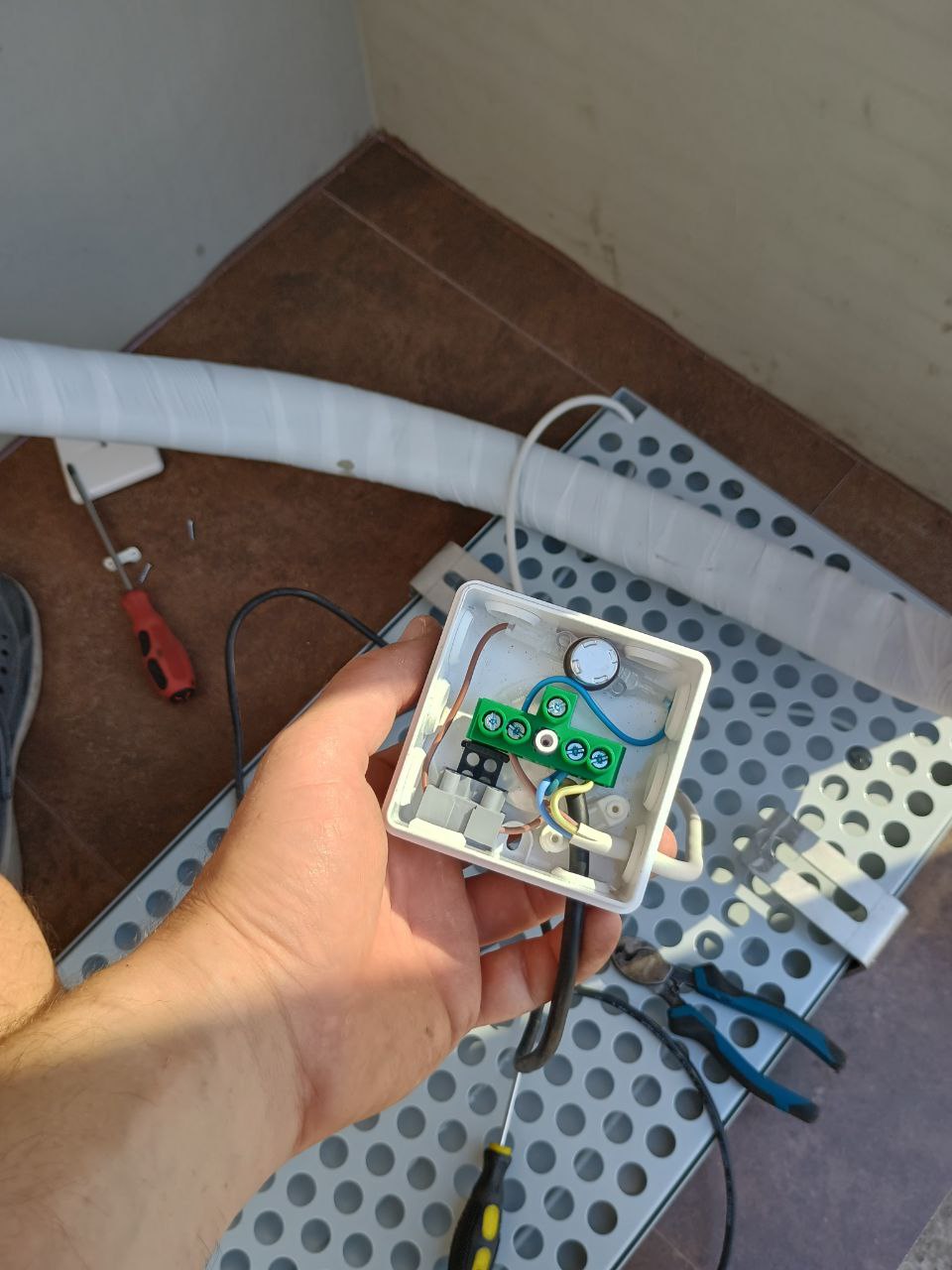

Особливу увагу приділили захисту обладнання від зимового обмерзання. Для цього змонтовано металевий піддон із вбудованим нагрівальним кабелем, який автоматично вмикається під час роботи системи розморожування. Це запобігає утворенню криги під блоком і гарантує безпечну роботу теплового насоса навіть у сильні морози.

Також було передбачено водовідвідний канал, який ефективно відводить конденсат та талі води від зовнішнього блоку, що запобігає підтопленню майданчика та додатковому намерзанню навколо обладнання.

2. Монтаж гідромодуля та підключення системи

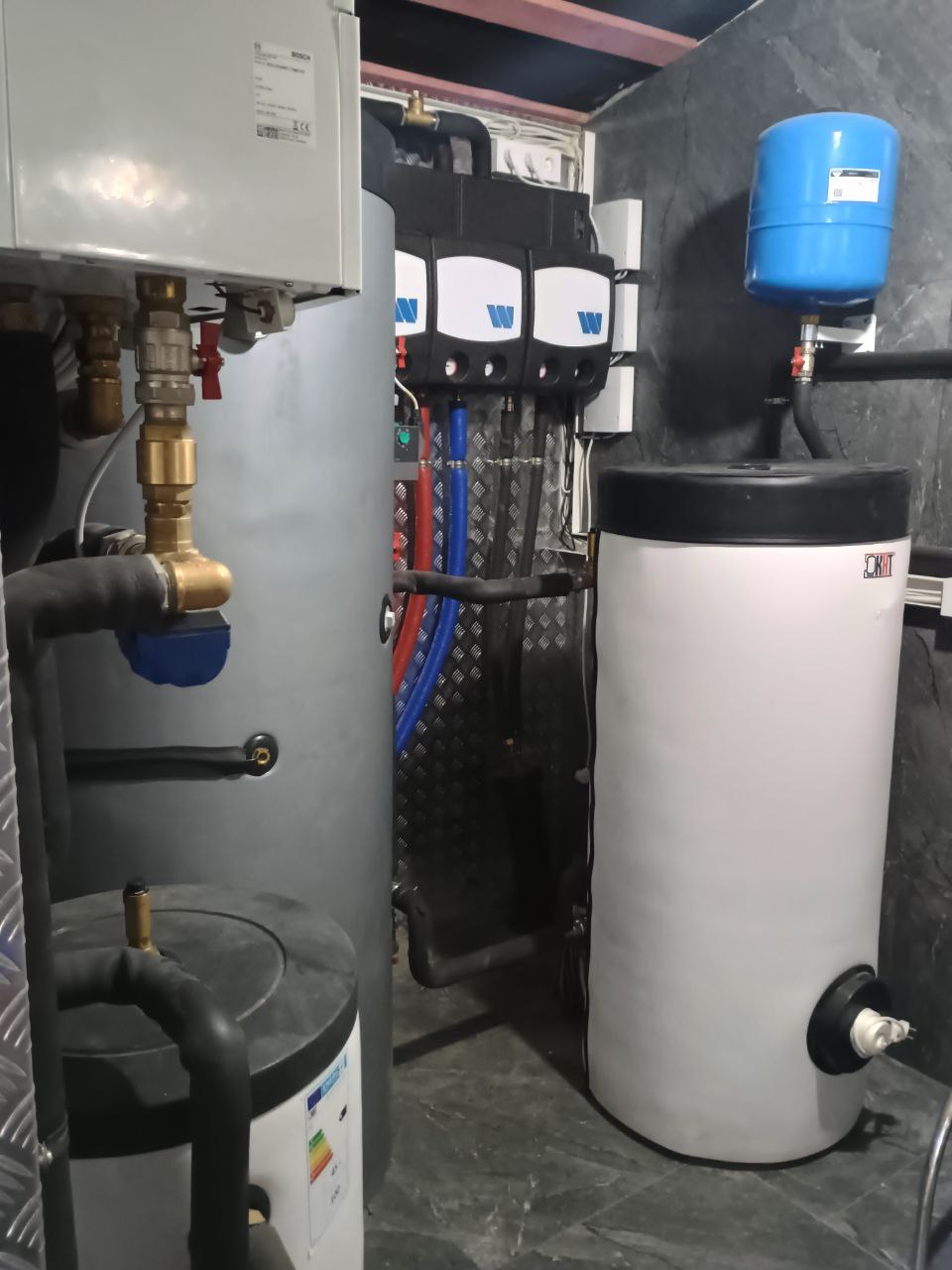

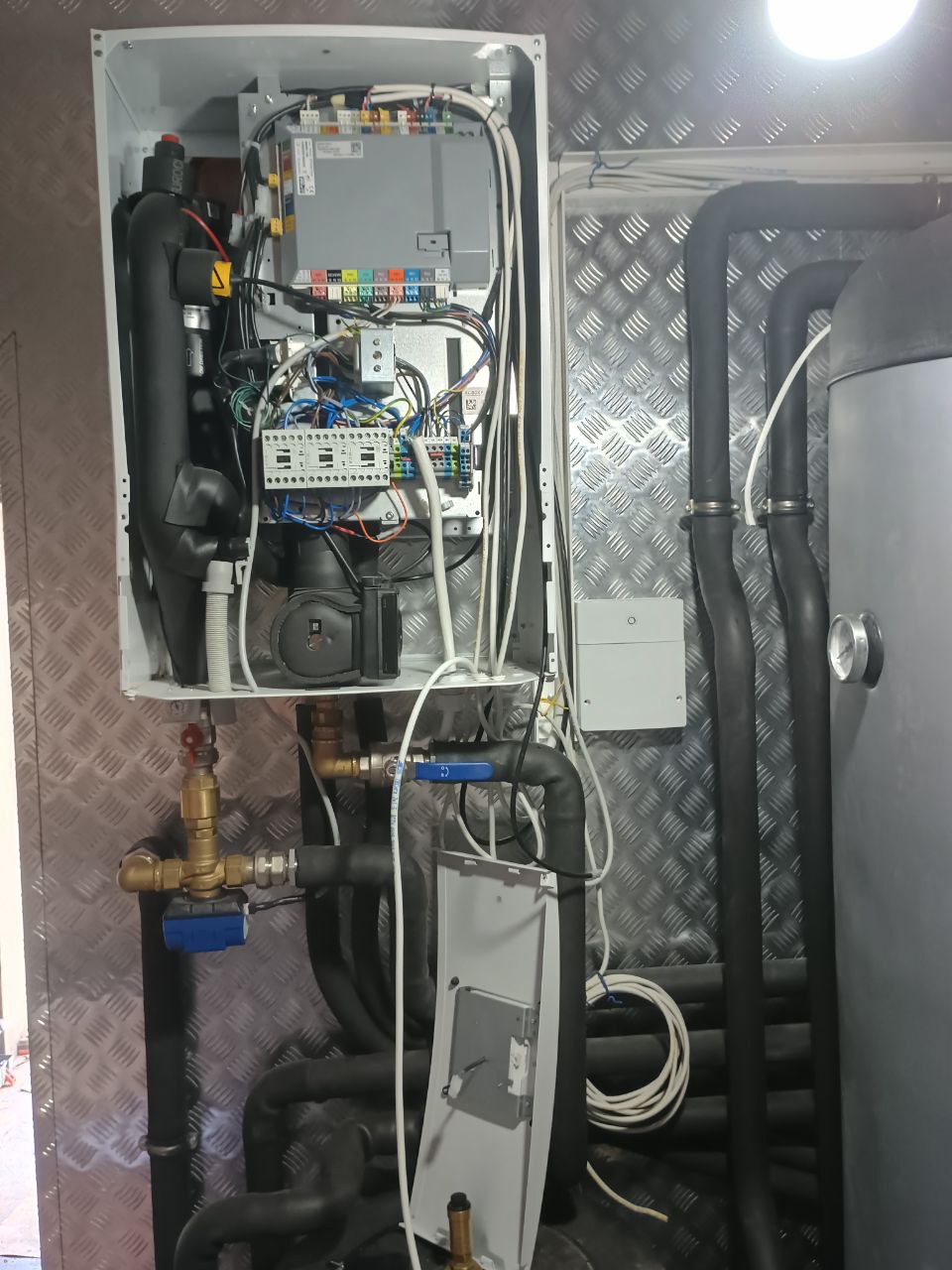

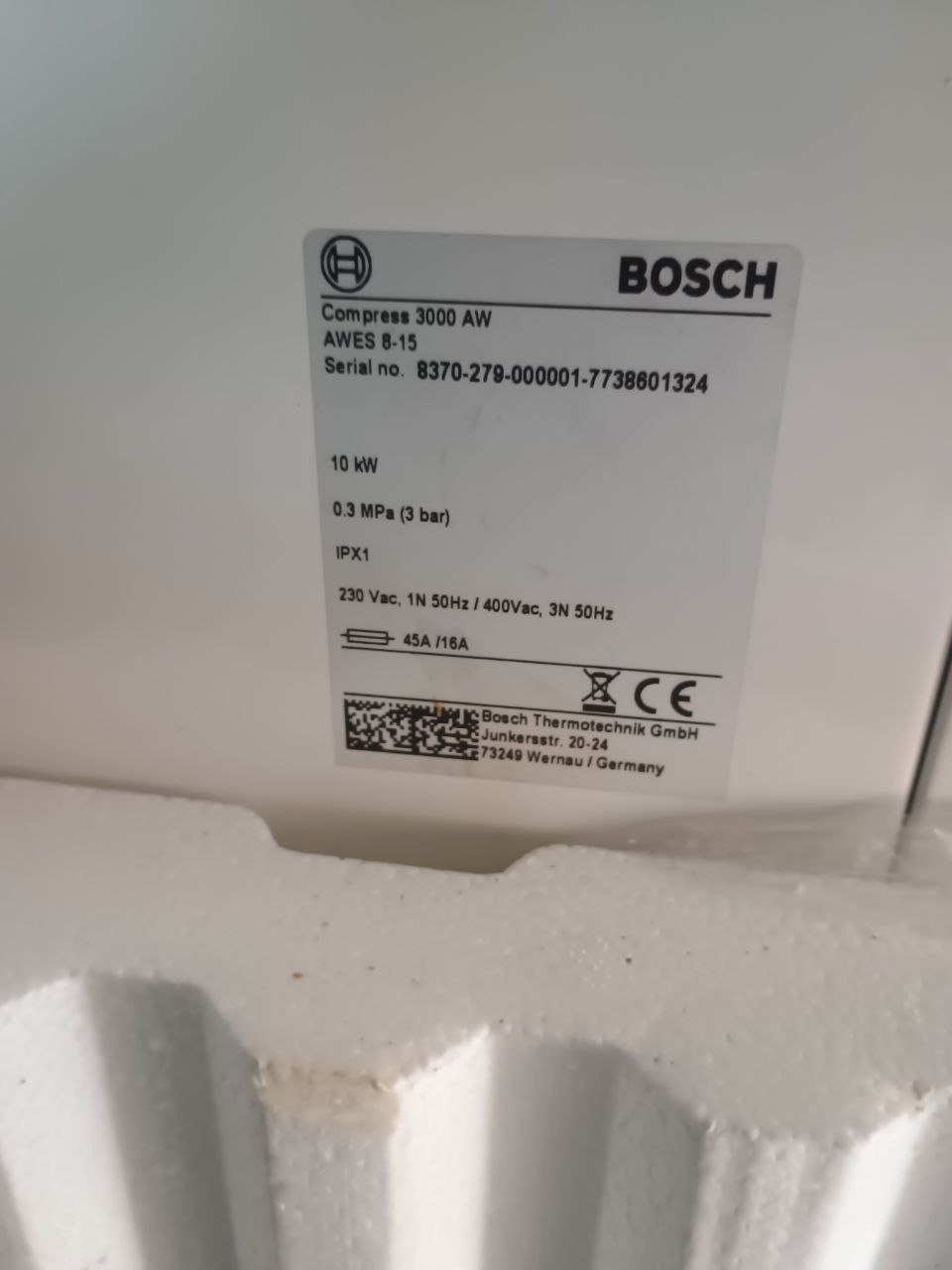

Після встановлення зовнішнього блоку теплового насосу наступним етапом стало розміщення гідромодуля всередині технічного приміщення. Для нього було обрано місце з вільним доступом для обслуговування, а також з урахуванням зручності підключення до гідравлічних контурів будинку.

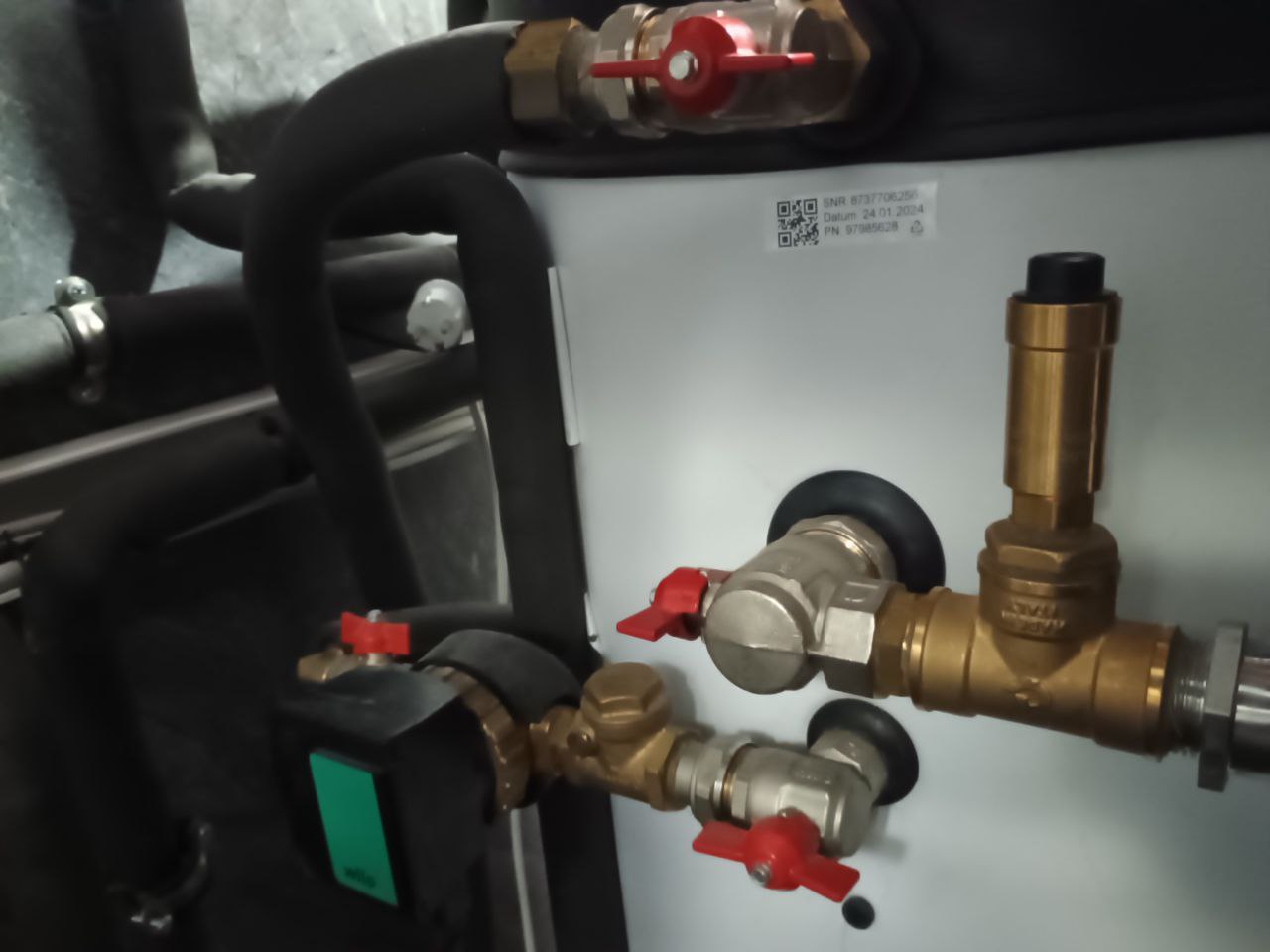

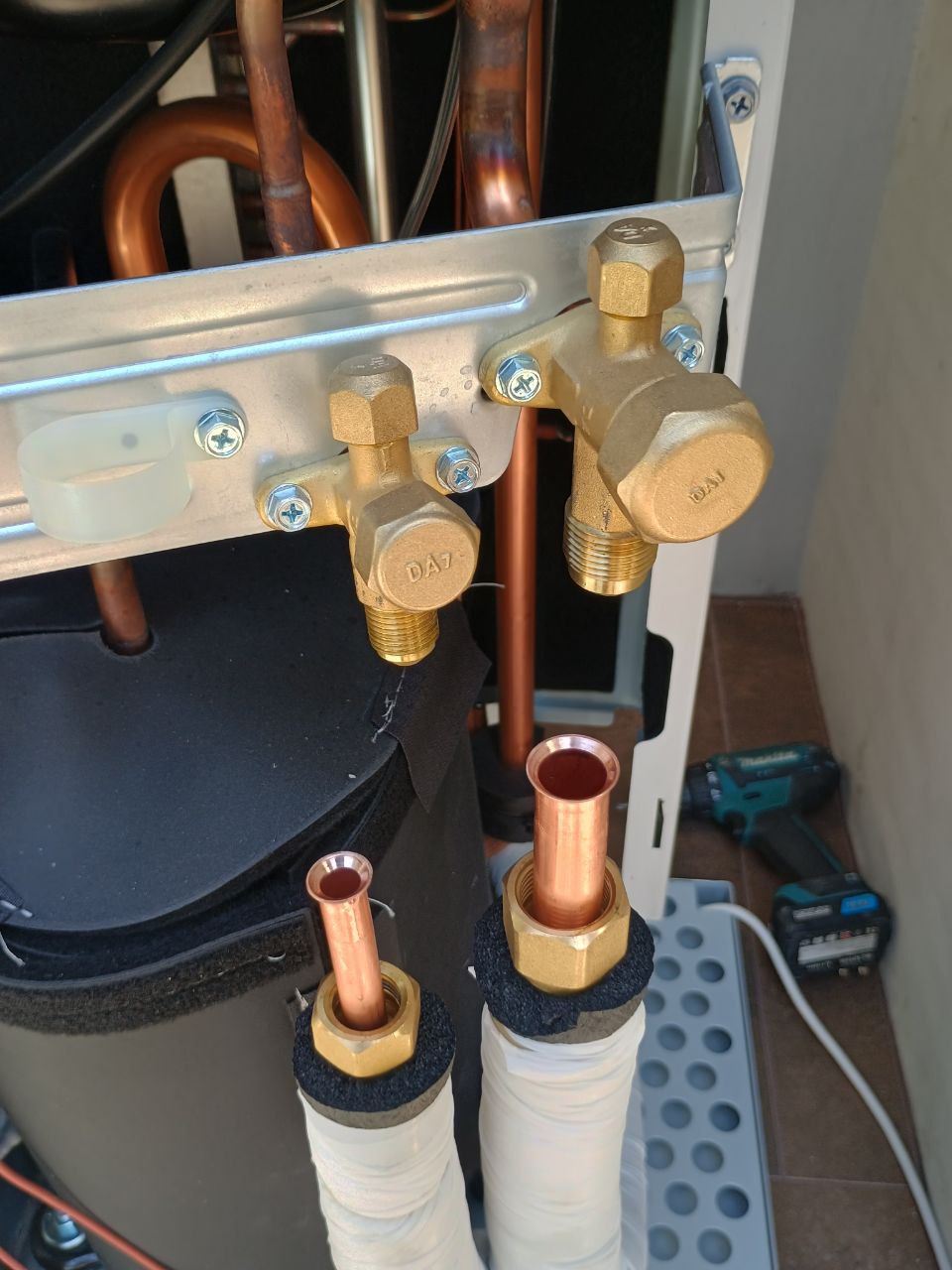

Фреонові магістралі між зовнішнім блоком і гідромодулем були прокладені з дотриманням усіх норм – із застосуванням якісної теплоізоляції для запобігання тепловтратам і конденсатоутворенню. Мідні трубопроводи були спаяні з використанням інертного газу, що гарантує герметичність системи та захист від оксидування.

Гідромодуль під’єднали до буферної ємності, яка виступає акумулятором тепла, стабілізуючи роботу теплового насосу та забезпечуючи рівномірну подачу тепла в систему опалення. Підключення виконано через насосну групу з запірною арматурою, що дозволяє легко обслуговувати обладнання без повного зливу теплоносія з системи.

Додатково були встановлені датчики температури на подачі та звороті, що дозволяє автоматично регулювати роботу насосу залежно від потреби в теплі. Вся система налаштована на узгоджену роботу з твердопаливним котлом і може перемикатися між джерелами тепла без участі користувача.

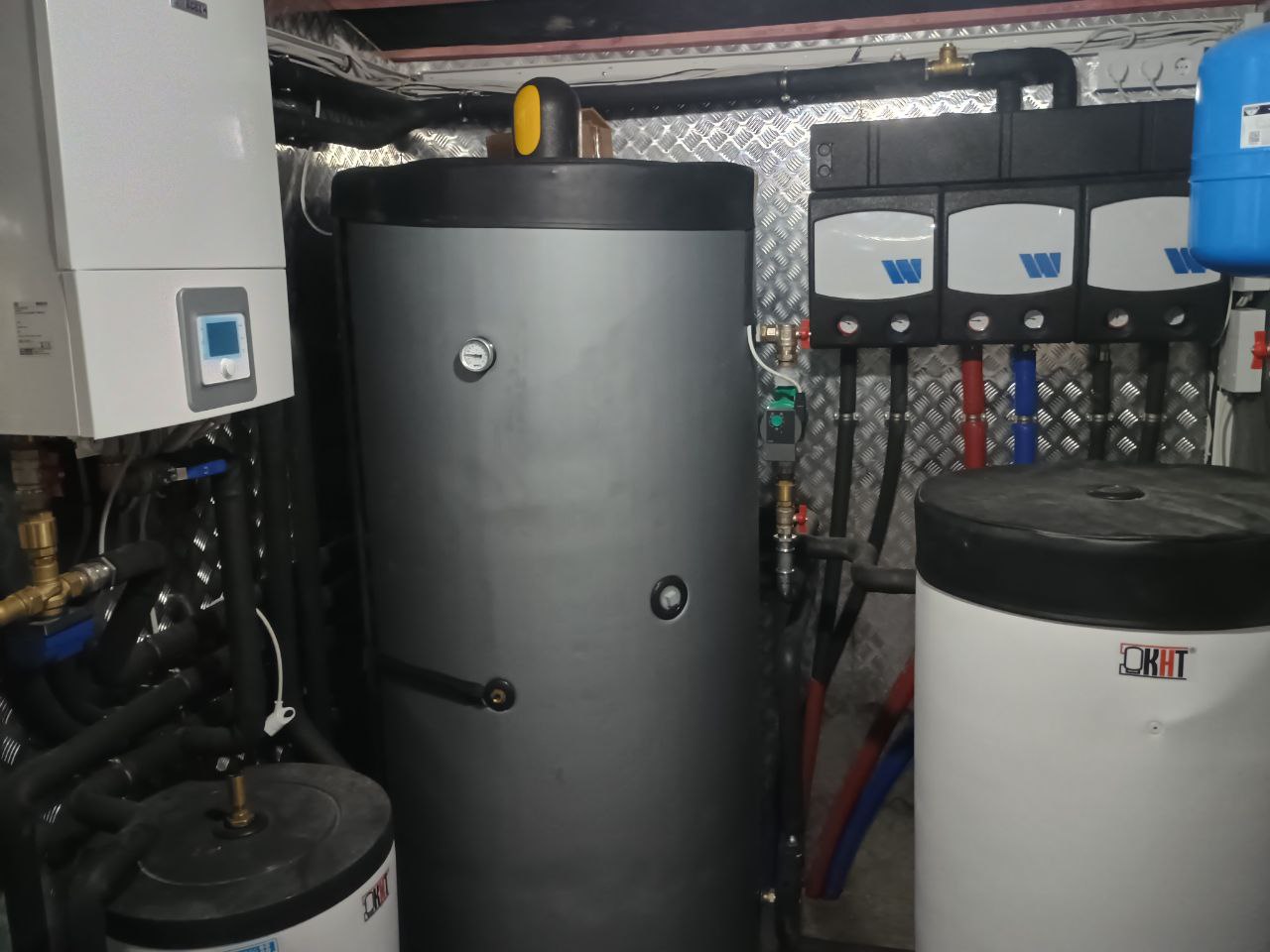

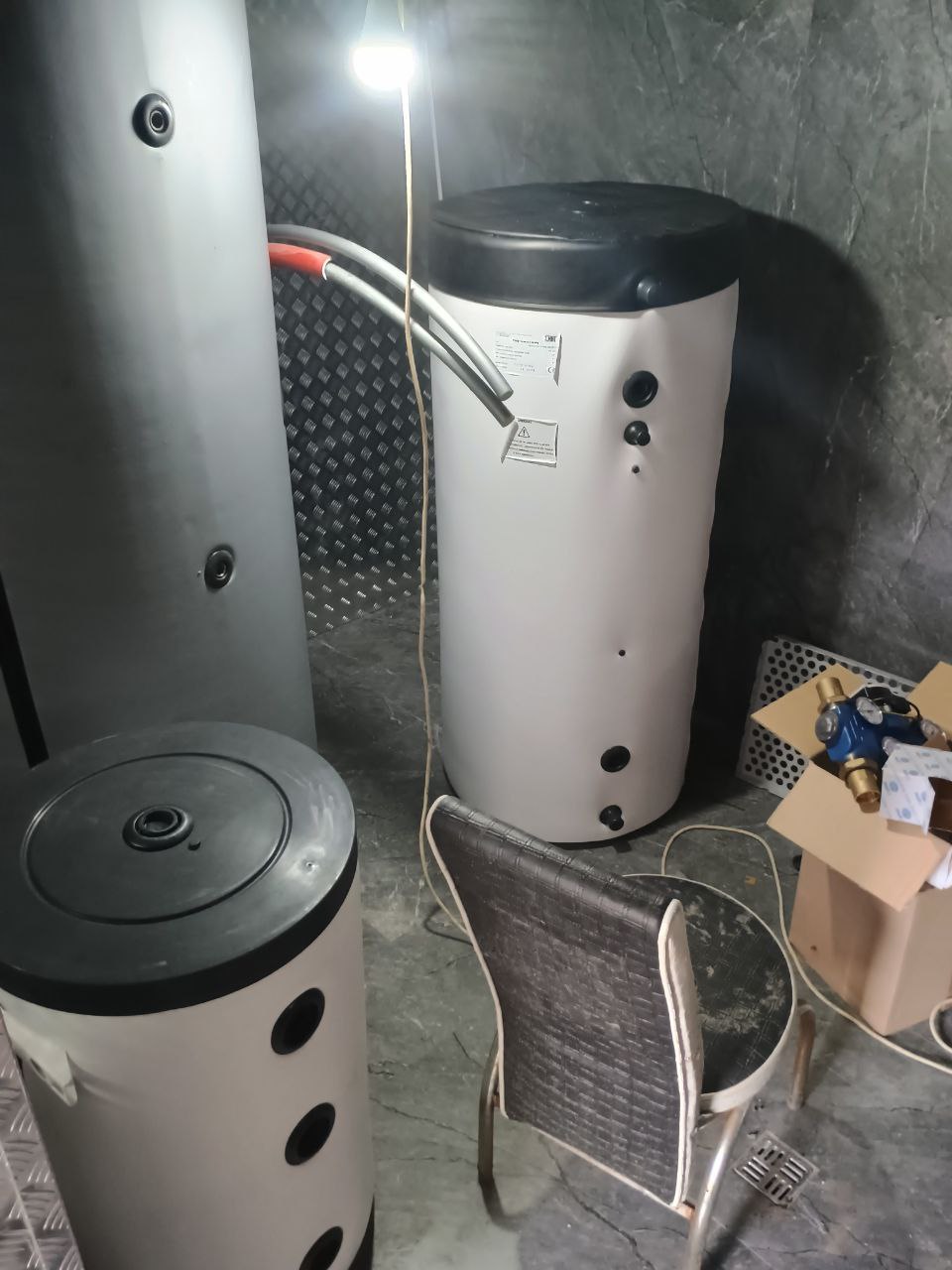

3. Підключення буферної ємності

Буферна ємність є важливим елементом системи, адже вона дозволяє стабілізувати роботу теплового насосу, зменшити кількість його вмикань і вимикань та рівномірно розподіляти тепло по всій системі.

Ємність була встановлена у технічному приміщенні поряд з гідромодулем на півну підлогу, що гарантує її стійкість і правильне розташування патрубків для підключення. Підключення виконано за чотирьохтрубною схемою, що забезпечує оптимальний гідравлічний розподіл між контуром теплового насосу і системою опалення.

Від гідромодуля прокладено подаючий і зворотний трубопровід до буферної ємності. Всі труби теплоізольовані для збереження енергії. На входах і виходах встановлені запірні крани, що дозволяють у разі потреби легко відключити бак для сервісного обслуговування.

У верхній частині ємності передбачено автоматичний відвідник повітря, який виключає утворення повітряних пробок. Також змонтований датчик температури, що підключений до автоматики теплового насосу – він контролює нагрів води і подає сигнал на запуск або зупинку компресора.

4. Встановлення баку ГВП

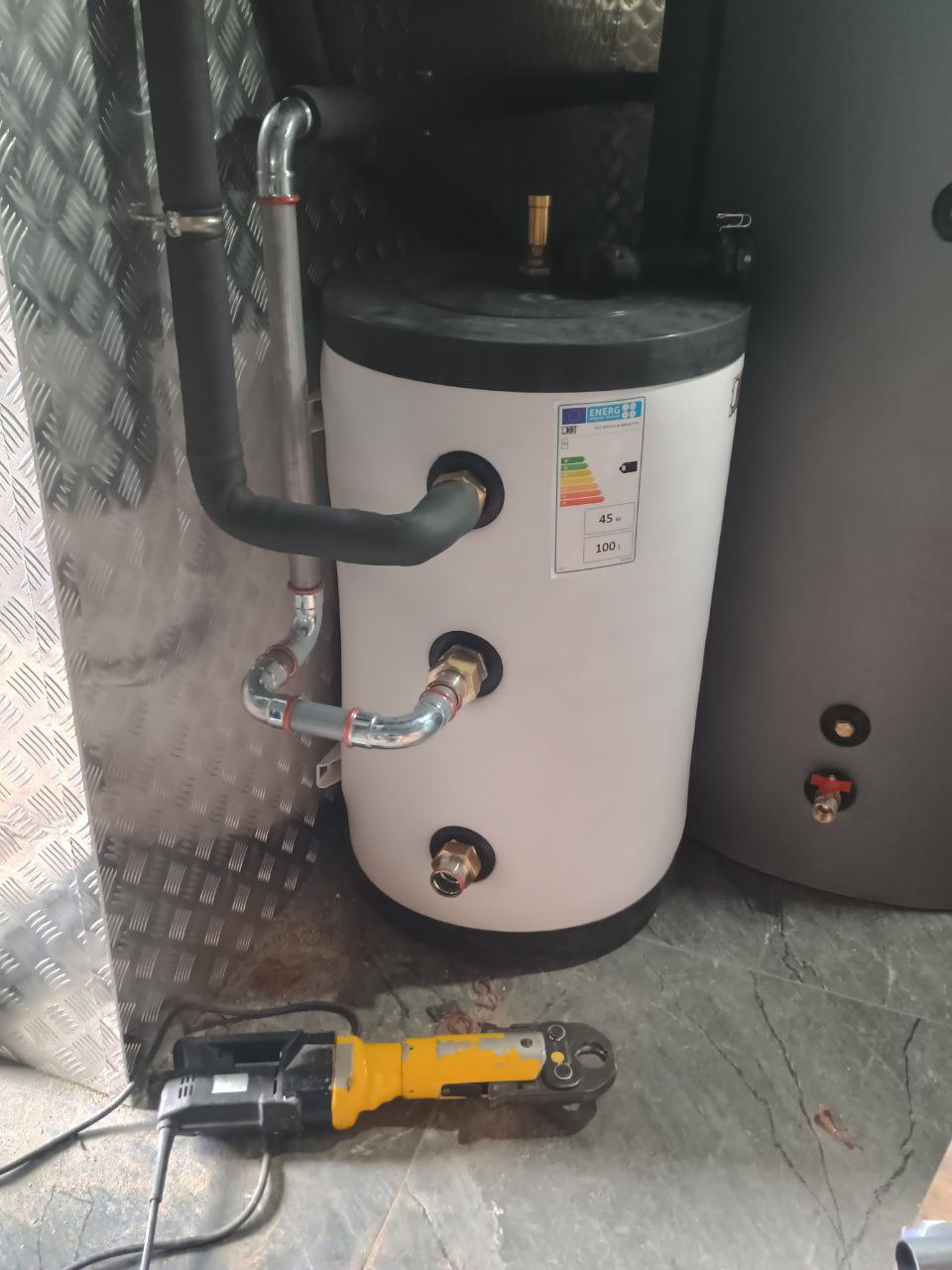

У цьому проєкті ми реалізували повноцінну систему з тепловим насосом BOSCH 15 кВт, де окрему увагу приділили підключенню бака гарячого водопостачання на 250 літрів. Він був інтегрований через триходовий клапан від гідромодуля, що дозволяє системі автоматично перемикатися між режимами опалення та приготування ГВП.

Завдяки такому рішенню користувач отримує:

• завжди гарячу воду у потрібний момент без додаткових витрат;

• автоматичний пріоритет ГВП – тепловий насос сам визначає, коли потрібно нагріти воду, і перемикає клапан;

• оптимальну роботу всієї системи, адже гідромодуль і триходовий клапан забезпечують стабільність та злагоджену взаємодію всіх елементів.

Для максимальної зручності було підключено кабель для прямого живлення баку від мережі, що дозволяє використовувати його незалежно від роботи теплового насосу. Також для захисту та стабільної роботи системи встановлено розширювальний бак для ГВП.

Таким чином, тепловий насос не лише опалює будинок, але й повністю закриває потребу у гарячій воді для сім’ї, роблячи систему максимально зручною та економною.

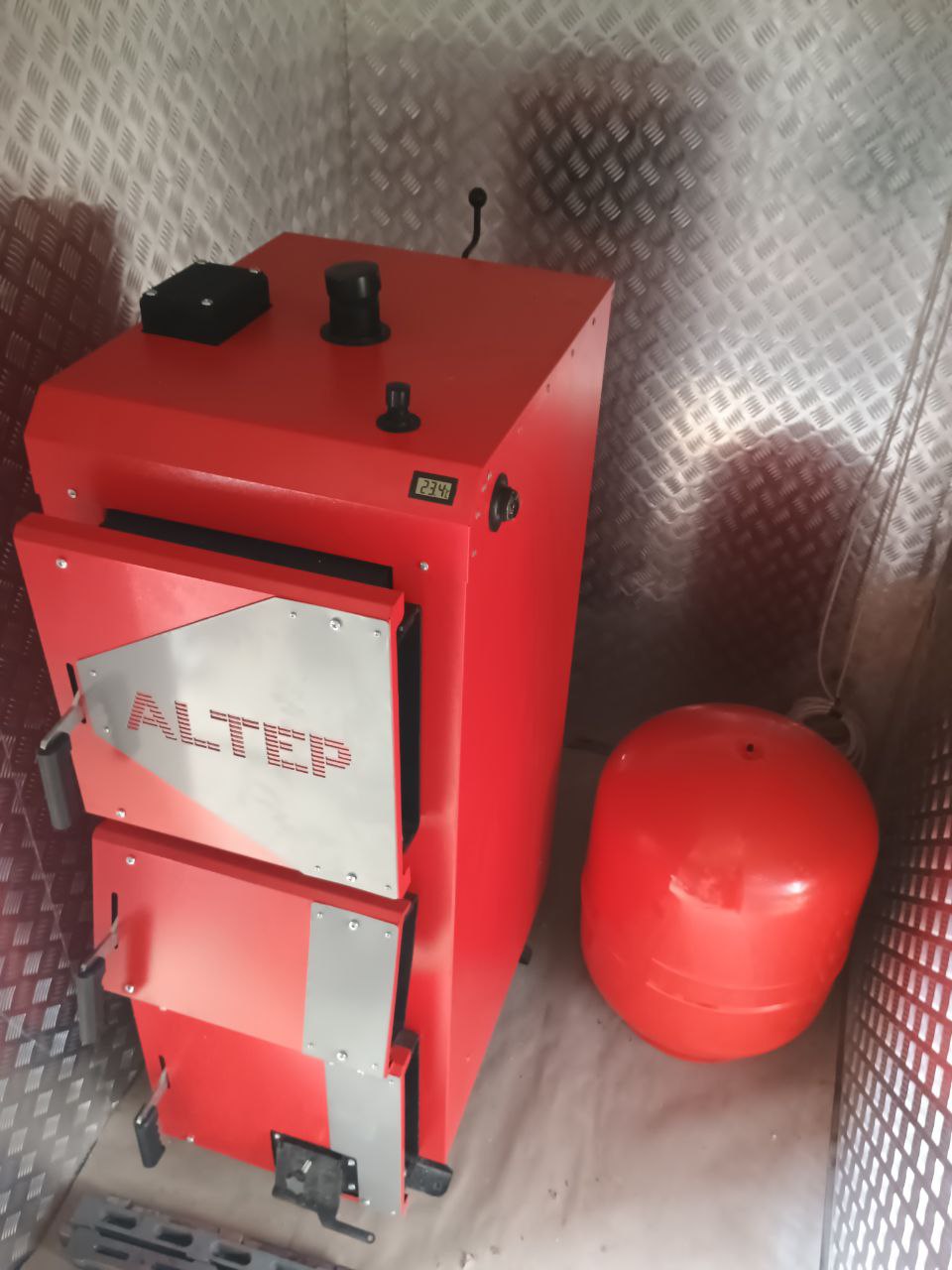

5. Монтаж твердопаливного котла

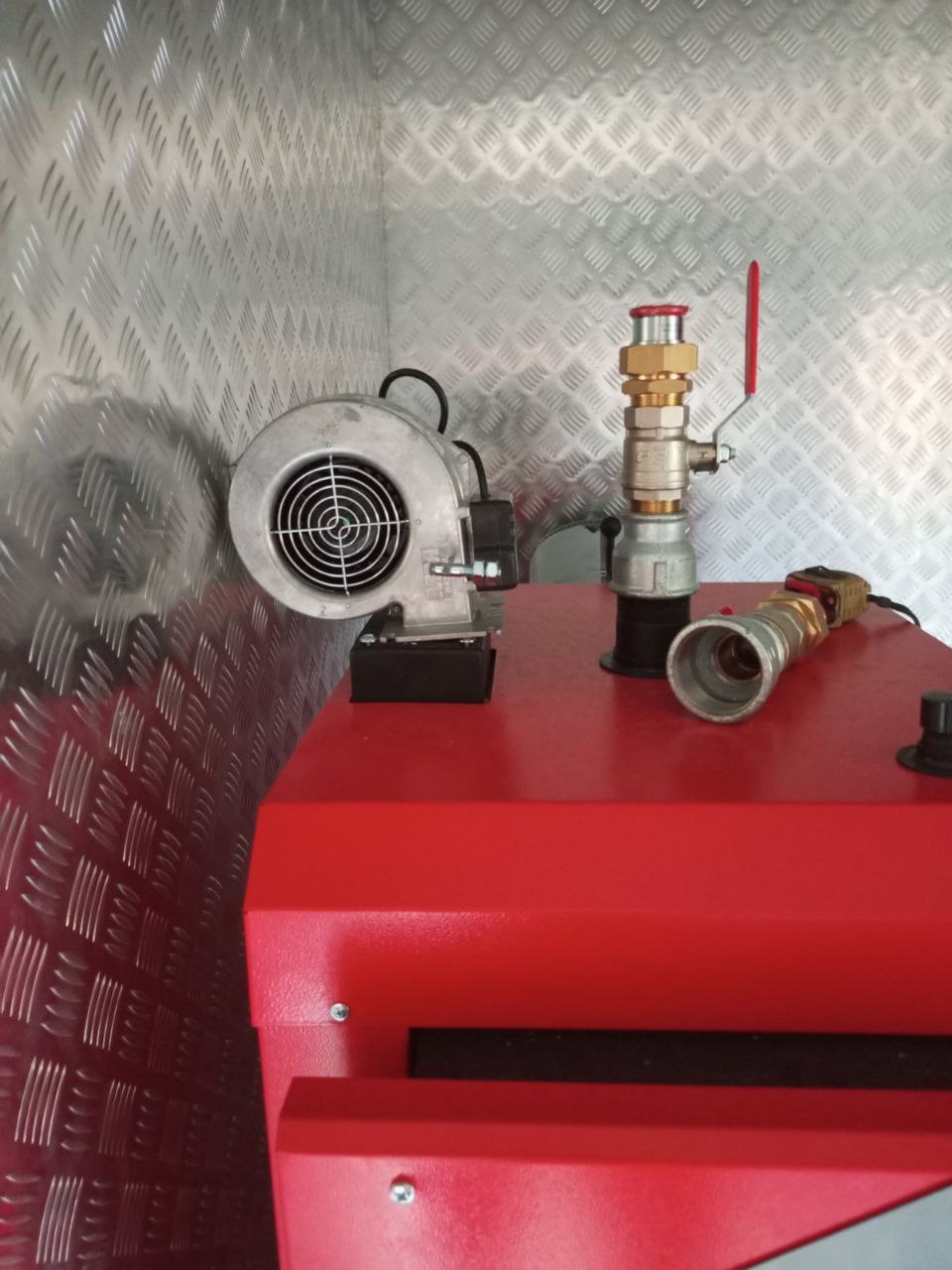

Твердопаливний котел було встановлено у спеціально відведеному приміщенні, яке обладнане з дотриманням усіх норм пожежної безпеки. Стіни в зоні розміщення котла оббиті металевими листами, що захищають поверхні від надмірного нагріву та знижують ризик займання. Приміщення має хорошу вентиляцію, що дозволяє безпечно відводити продукти згоряння та підтримувати стабільну роботу обладнання.

Поряд із котлом розмістили розширювальний бак і групу безпеки, які відповідають за підтримку стабільного тиску в системі та захист від аварійних ситуацій. Усі з’єднання виконані з використанням термостійких матеріалів, а обв’язка котла продумана таким чином, щоб забезпечити рівномірну подачу тепла до буферної ємності.

Котел було інтегровано в загальну систему автоматики. Коли він запускається, автоматика перемикає контур опалення на спеціальну буферну ємність, призначену для роботи з твердопаливним котлом. Це дозволяє уникнути перегріву системи, забезпечує пріоритет використання тепла з котла та оптимізує роботу теплового насосу, автоматично зупиняючи його, коли тепло від котла достатнє для покриття потреб будинку.

Завдяки такому підходу вдалося поєднати два джерела тепла в єдину ефективну систему, яка працює без постійного втручання користувача, а всі процеси контролюються автоматикою.

6. Буферна ємність до твердопаливного котла

У межах цього проєкту було виконано монтаж буферної ємності на 750 літрів для твердопаливного котла з повною інтеграцією в загальну систему опалення будинку. Буфер служить акумулятором тепла, що дозволяє котлу працювати у найбільш ефективному режимі та зберігати надлишкову теплову енергію для подальшого використання.

Особливістю системи є автоматичне перемикання між тепловим насосом BOSCH 15 кВт та твердопаливним котлом. Роботу контролює датчик і спеціальна автоматика:

• коли активний тепловий насос, тепло накопичується в окремій буферній ємності на 100 л;

• коли запускається твердопаливний котел, система автоматично перемикає роботу на буфер 750 л, спеціально призначений для нього.

Завдяки такій інтеграції обидва джерела тепла працюють узгоджено та взаємодоповнюють одне одного. Це гарантує безперервне опалення навіть у разі відключення електроенергії чи зупинки теплового насосу на технічне обслуговування.

У результаті було створено універсальну систему з подвійним джерелом тепла, яка забезпечує надійність, ефективність та гнучкість в експлуатації.

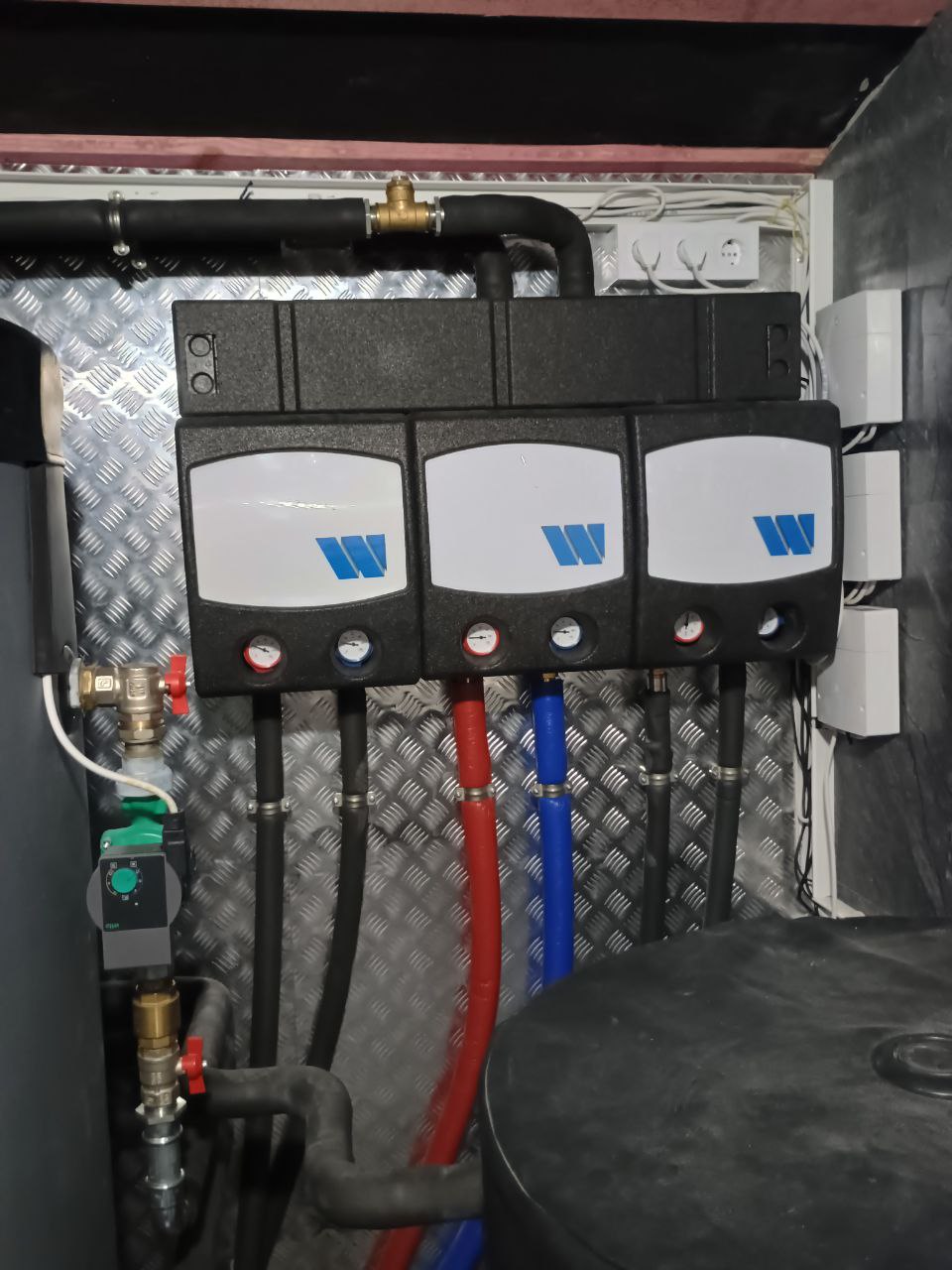

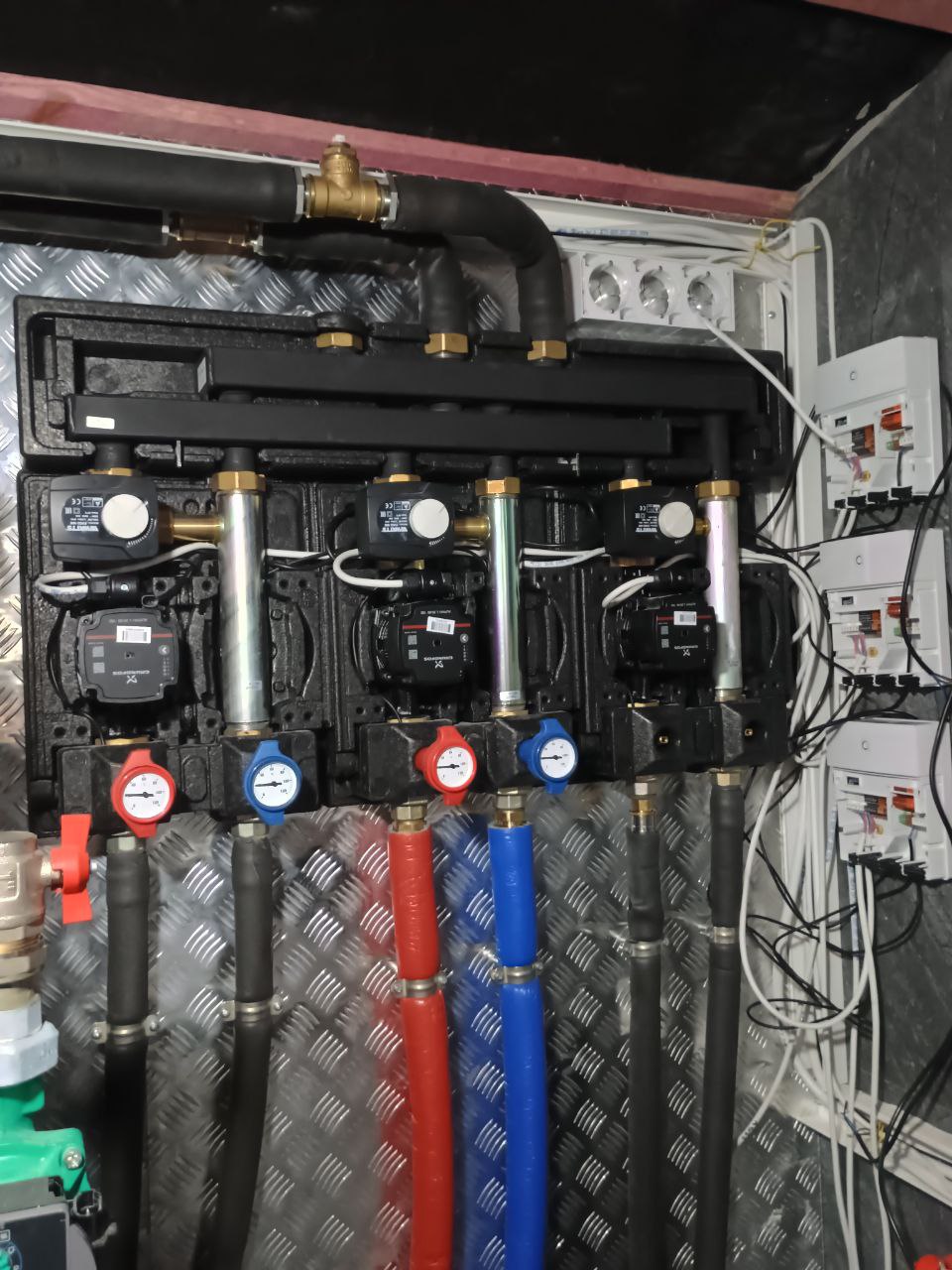

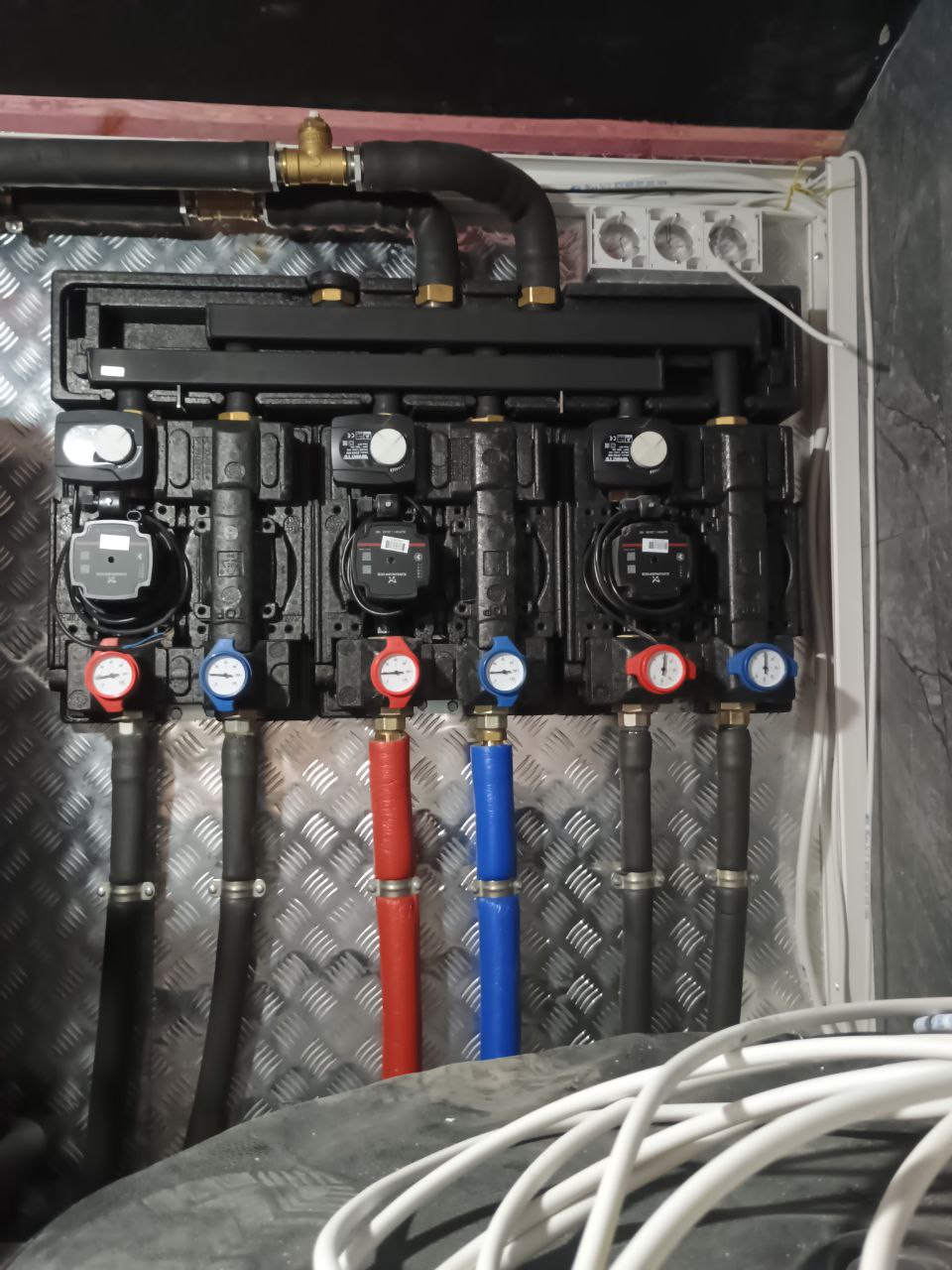

7. Під’єднання до розподільчих насосних груп

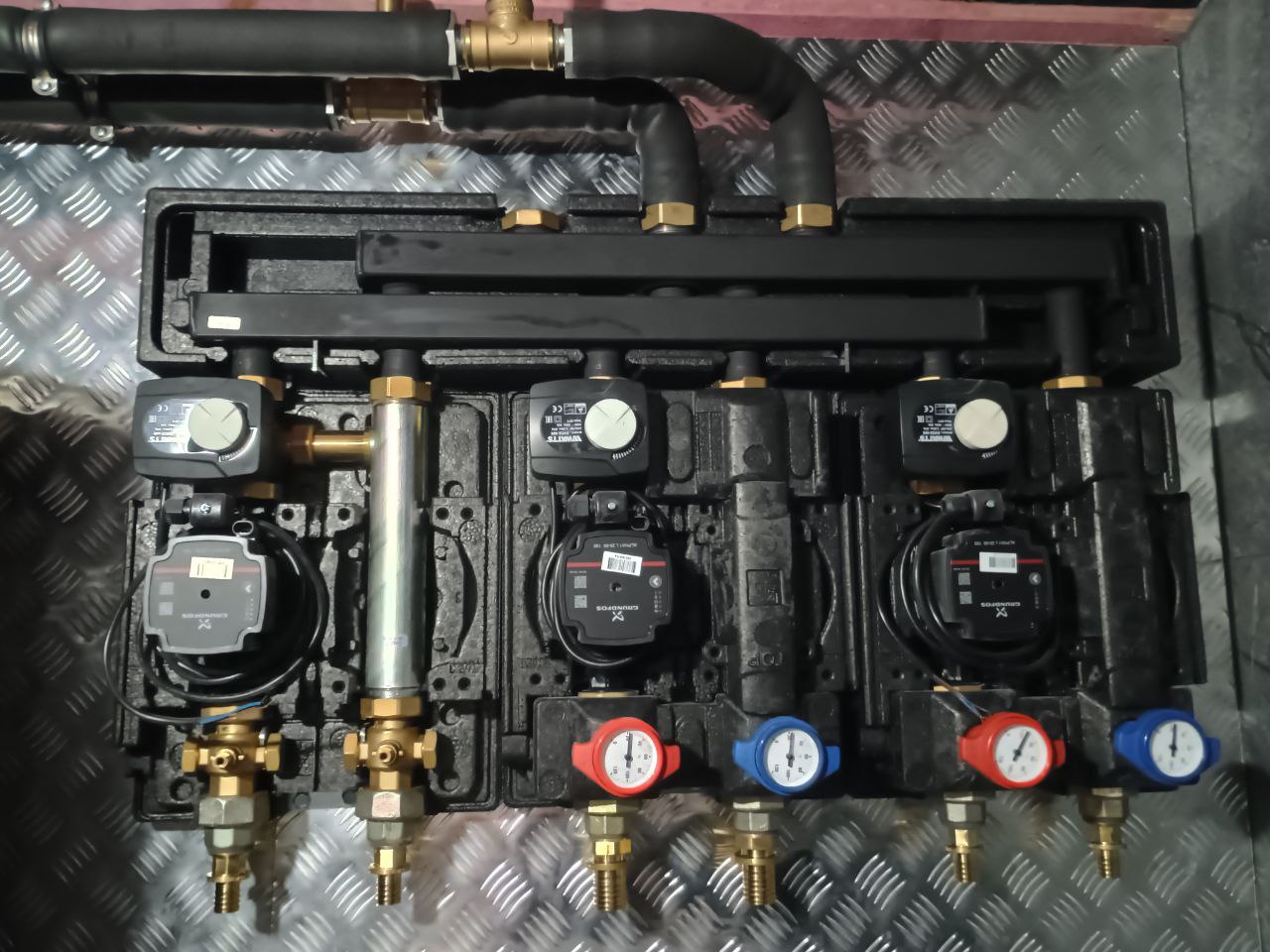

Перша насосна група відповідає за основний житловий будинок, забезпечуючи стабільну подачу тепла в систему опалення. Друга насосна група призначена для опалення окремого прилеглого будиночка на території, тобто система спроєктована з урахуванням багатоконтурного опалення.

Важливим елементом є те, що обидві насосні групи підключені до системи автоматики, яка виконує інтелектуальне перемикання між джерелами тепла:

• коли працює тепловий насос, тепло розподіляється через буферну ємність, а автоматика подає його далі на обидві групи;

• коли запускається твердопаливний котел, система автоматично перемикається на відповідний буфер (750 л) і подає тепло до тих же насосних груп, забезпечуючи безперервність опалення.

Таким чином, незалежно від того, яке джерело тепла активне в даний момент, обидва будинки отримують стабільне й надійне тепло. Автоматика повністю знімає необхідність ручного втручання, забезпечуючи комфорт та безпеку в роботі системи.
