Самостійний монтаж теплового насосу RAY-13DS2-EVI | с. Тарасівка, Київська область, будинок на 140 м²

Наступним кроком став огляд місць для встановлення зовнішнього блоку теплового насосу та внутрішніх елементів системи. Важливо було підібрати розташування, яке гарантуватиме безпечну та надійну експлуатацію, а також зручний доступ для обслуговування.

Паралельно було проведено розрахунок комунікацій між зовнішнім та внутрішніми блоками. Особливу увагу приділили визначенню довжини фреонової магістралі, щоб уникнути втрат потужності та забезпечити стабільну роботу системи.

Окрім цього, розглянуто схему підключення до гребінки теплої підлоги, що дозволяє рівномірно розподіляти тепло по всьому будинку та створювати комфортний мікроклімат у кожному приміщенні.

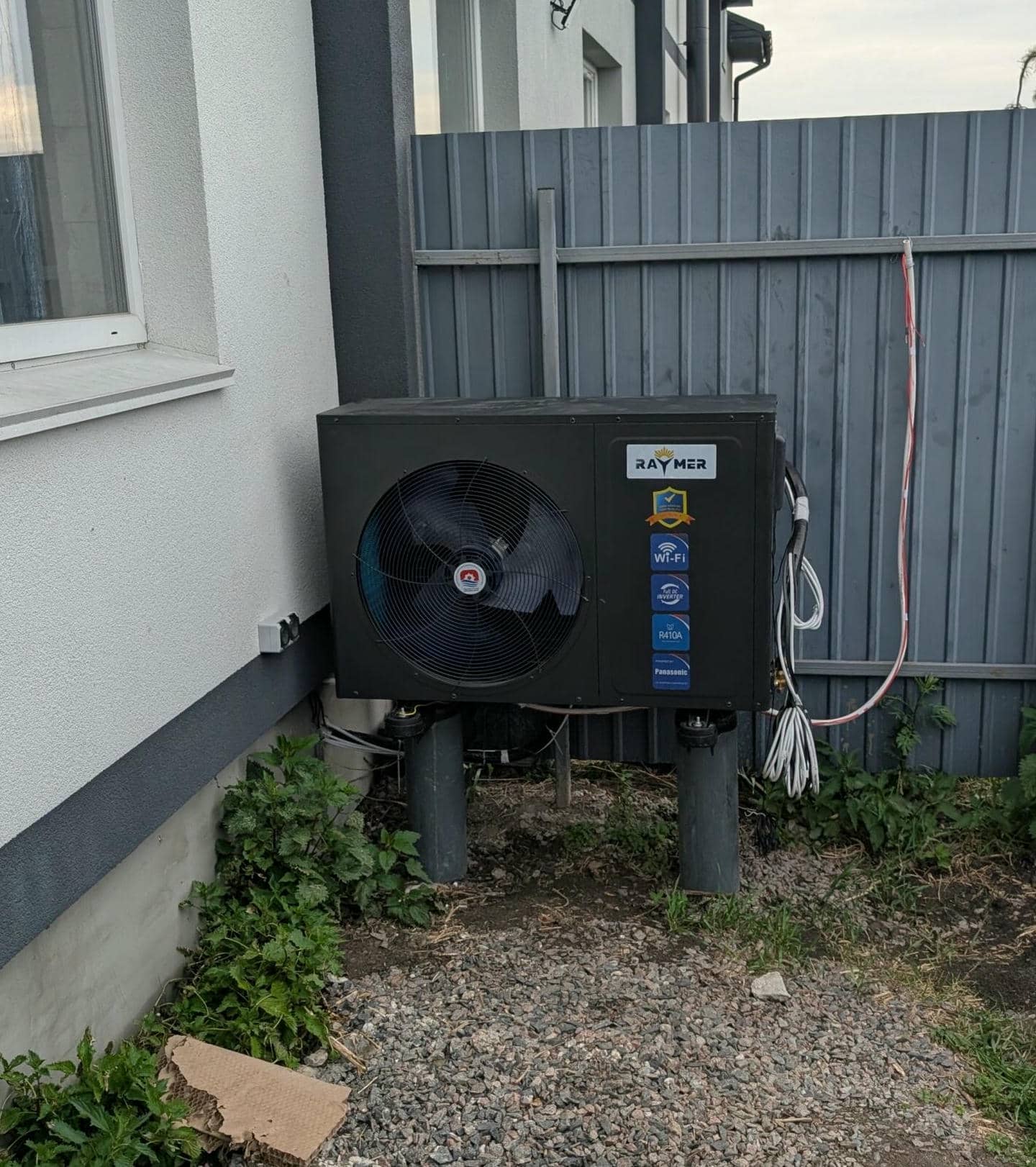

2. Монтаж зовнішнього блоку Raymer RAY-13DS2-EVI

Монтаж зовнішнього блоку теплового насоса виконаний на металевих опорах біля стіни будинку та паркану. Блок розташований на достатній висоті від землі, що забезпечує захист від підтоплення, снігу та намерзання льоду. Конструкція виглядає міцною та стійкою, з урахуванням усіх вимог до безпечної експлуатації.

Навколо будинку є достатньо вільного простору для циркуляції повітря, тому зовнішній блок має належні умови для ефективного теплообміну. Це виключає ризик зациклення повітряного потоку та гарантує стабільну роботу обладнання в різних режимах.

Додатковою перевагою обраного місця є зручний доступ до зовнішнього блоку для проведення сервісного обслуговування та профілактичних робіт. Це дозволяє швидко виконати перевірку стану теплообмінника, вентиляторів, з’єднань та інших елементів системи без необхідності демонтажу або обмеження підходів.

Фреонова магістраль та електричні підключення вже виконані, залишилося завершити утеплення та захист комунікацій для підвищення довговічності системи.

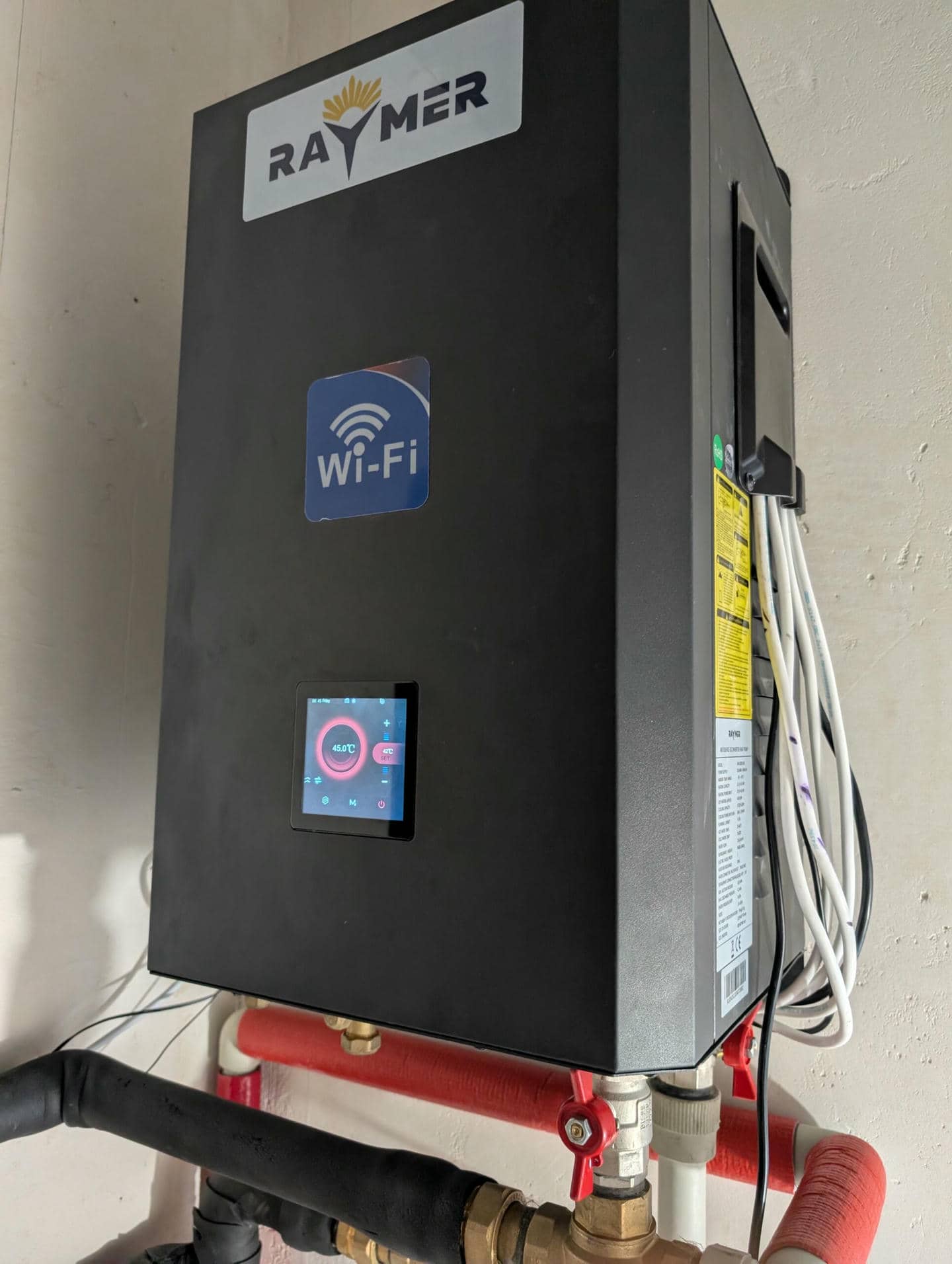

3. Встановлення гідромодуля RAY-13DS2-EVI

Оскільки котельня у цьому будинку має обмежену площу, особливу увагу приділили встановленню гідромодуля. Його розміщували максимально компактно, з урахуванням підключення до баків та інших елементів системи.

При розрахунку схеми встановлення разом з замовником наші інженери подбали про те, щоб усі вузли залишалися доступними для обслуговування та контролю роботи обладнання. Завдяки такому рішенню вдалося ефективно використати простір котельні та створити зручні умови для експлуатації теплового насоса.

У процесі монтажу було організовано подачу та зворотний потік до двох ключових елементів системи — бака гарячого водопостачання та бака-накопичувача. Така схема дозволяє рівномірно розподіляти навантаження та забезпечує стабільну роботу теплового насоса.

Подача теплоносія спрямовується через триходовий клапан Raymer 325 TW безпосередньо до бака ГВП Raymer DHWP 200L для швидкого нагріву води, тоді як зворотній потік повертається через бак-накопичувач Raymer IMP 60L, що виконує роль буфера та знімає пікові навантаження з системи.

Це рішення підвищує ефективність роботи обладнання, продовжує його ресурс та забезпечує користувачам стабільну температуру і комфорт.

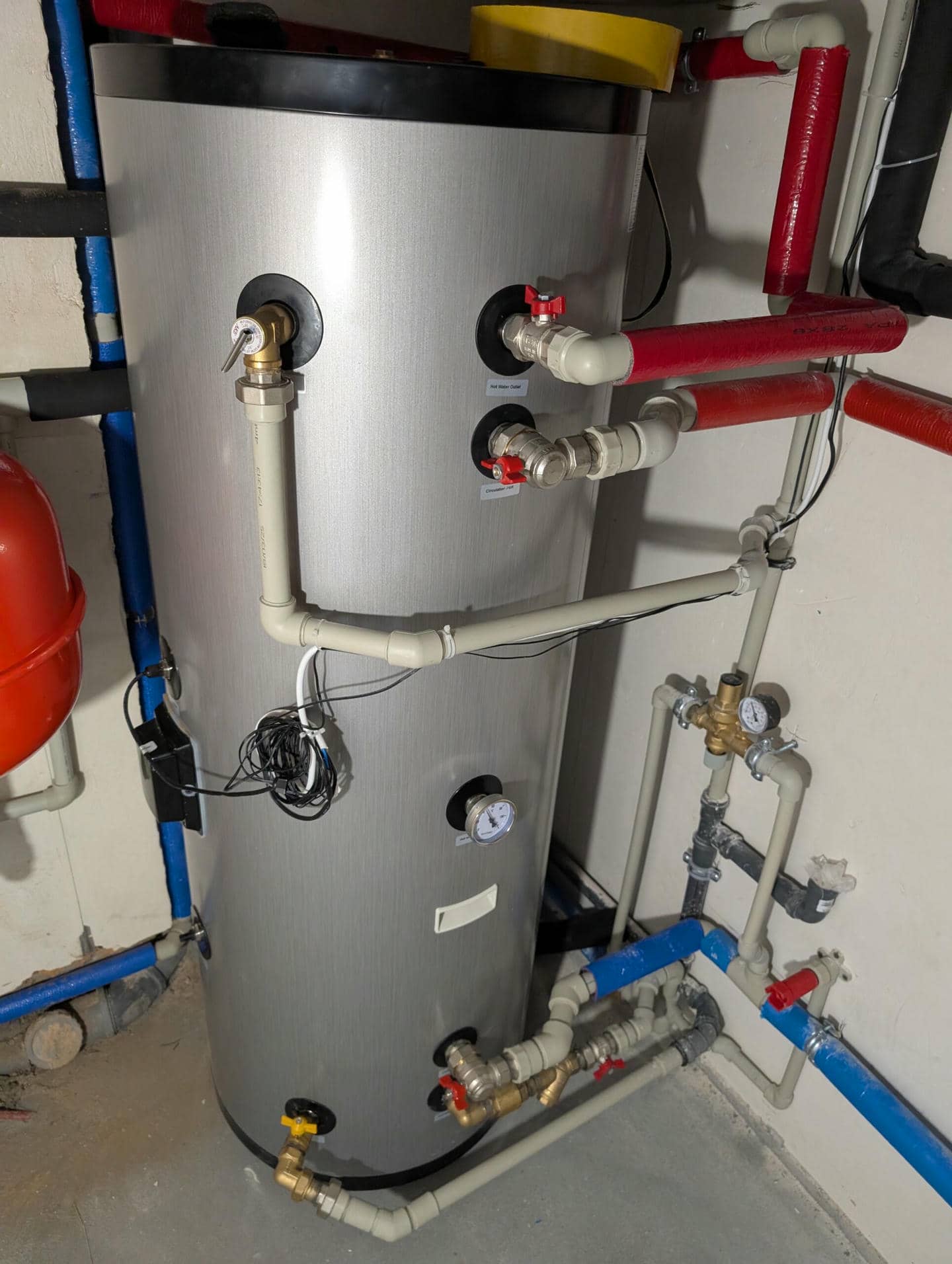

4. Підключення баку ГВП Raymer DHWP 200L

На об’єкті було змонтовано бак гарячого водопостачання Raymer DHWP 200L. Це сучасний накопичувальний бойлер, призначений для роботи в системі з тепловим насосом, що забезпечує стабільний запас гарячої води для побутових потреб.

Підключення виконано таким чином, щоб бак отримував тепло від теплового насоса, а також мав усі необхідні запірні та захисні елементи для безпечної експлуатації. Встановлені патрубки підключення для подачі та зворотної лінії, змонтовано систему запобіжних клапанів і групу безпеки, а також передбачено можливість зручного обслуговування обладнання в майбутньому.

Монтаж бака здійснювався самим замовником, проте всі роботи проводилися під керівництвом і технічним супроводом наших інженерів. Завдяки цьому вдалося якісно реалізувати схему підключення, що відповідає вимогам виробника та забезпечує надійну роботу всієї системи гарячого водопостачання.

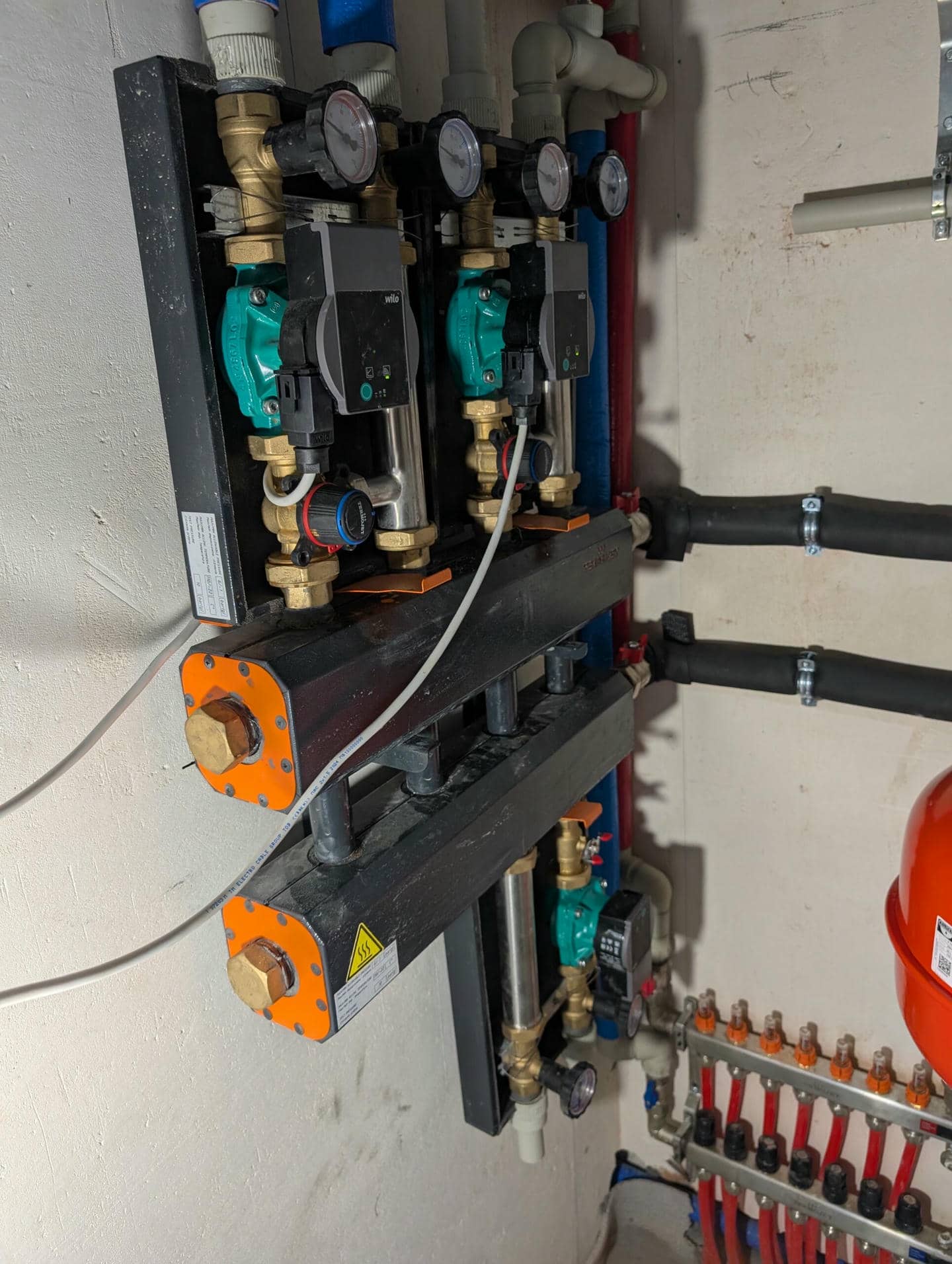

5. Підключення до гребінки теплої підлоги та групи безпеки

В даному об’єкті було реалізовано підключення теплового насоса Raymer RAY-13DS2-EVI до системи теплої підлоги через буферний бак-накопичувач Raymer IMP 60L. Бак використовується як гідравлічна розв’язка та стабілізатор, що дозволяє зменшити кількість запусків теплового насоса, забезпечити стабільну роботу всієї системи та рівномірну подачу тепла в контури.

Гаряча вода від насоса надходить у буферний бак, а далі розподіляється на гребінку теплої підлоги. Зворотній потік від контурів повертається у бак і лише після цього — назад у тепловий насос. Завдяки такій схемі система працює стабільно та ефективно.

Монтажні роботи виконувались безпосередньо замовником, однак процес здійснювався під постійним керівництвом та технічним супроводом наших інженерів. Це дозволило реалізувати якісне та акуратне підключення, забезпечивши правильний гідравлічний баланс і зручність у подальшому обслуговуванні системи.

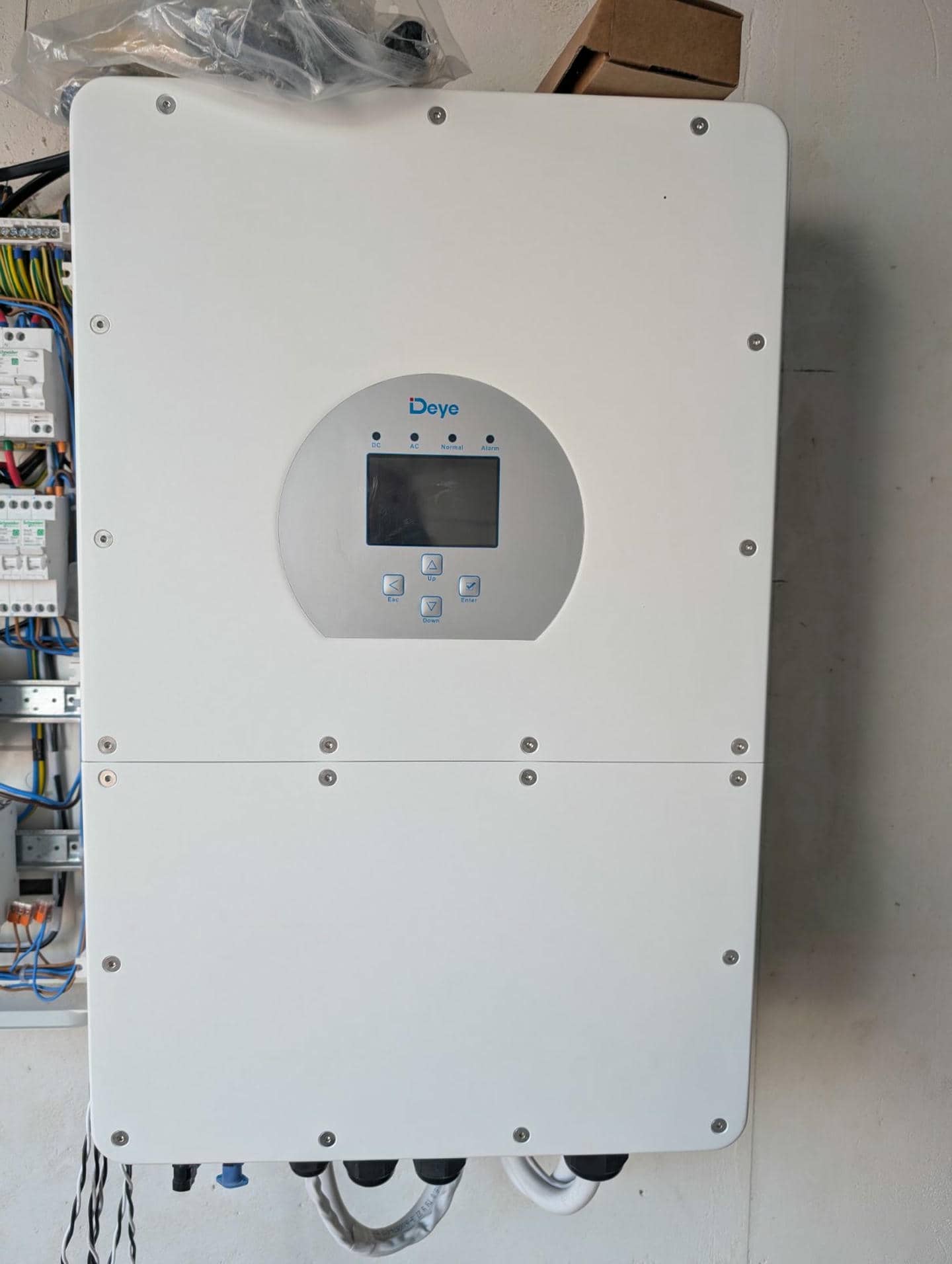

6. Підключення живлення від системи сонячного інвертора

Тепловий насос та всі елементи системи опалення підключені до живлення від сонячної електростанції через інвертор Deye. Принцип роботи такий: сонячні панелі виробляють електроенергію від сонця у вигляді постійного струму, далі інвертор Deye перетворює її на змінний струм, придатний для живлення побутових приладів та інженерних систем. Саме від цього інвертора й живиться тепловий насос, циркуляційні насоси, автоматика та інші компоненти опалення.

Завдяки такому рішенню вдається:

• максимально знизити витрати на електроенергію для опалення та гарячого водопостачання;

• підвищити енергонезалежність будинку, особливо у періоди високого споживання;

• використовувати відновлювану енергію, що є екологічно безпечним варіантом.

Таким чином, уся система працює в єдиному комплексі: сонячні панелі забезпечують електрикою інвертор Deye, а він — стабільне живлення для теплового насоса та всіх допоміжних елементів опалення. Це дозволяє не лише отримати тепло і гарячу воду, а й робити це економно та з максимальною ефективністю.
