Проект енергозбереження та опалення | Інтеграція теплового насосу Raymer RAY-15MN з сонячними інверторами

Завдання проекту:

Забезпечити ефективне та енергозберігаюче опалення будинку площею 160 кв.м за допомогою сучасного моноблочного теплового насоса Raymer RAY-15MN (15 кВт, 380В). Основна мета проєкту — повністю перейти на використання відновлюваних джерел енергії для опалення та електроживлення, зокрема сонячних батарей, що дозволяє суттєво знизити витрати на комунальні послуги.

Рішення:

Для реалізації проєкту обрано комплексне рішення:

• Встановлено моноблочний тепловий насос Raymer RAY-15MN з потужністю 15 кВт, здатний ефективно обігрівати та охолоджувати приміщення за будь-яких погодних умов.

• З метою накопичення теплової енергії додано бак-накопичувач Raymer IMP 150 та бак ГВП Raymer DWHP 150 для забезпечення стабільного гарячого водопостачання.

• Для забезпечення енергоживлення використано сонячний інвертор Deye, який конвертує енергію сонця в електричну енергію.

• Задля стабільної роботи теплового насоса навіть при коливаннях напруги, встановлено стабілізатори Елекс Гібрид на кожну фазу.

Це рішення забезпечує повну енергонезалежність системи, мінімізує витрати на опалення та підвищує рівень комфорту у будинку.

1. Процес монтажу теплового насосу

Монтаж моноблоку та всієї системи опалення був виконаний самостійно замовником. Це дало можливість не тільки оптимізувати витрати на установку, а й виконати все відповідно до власних побажань і вимог.

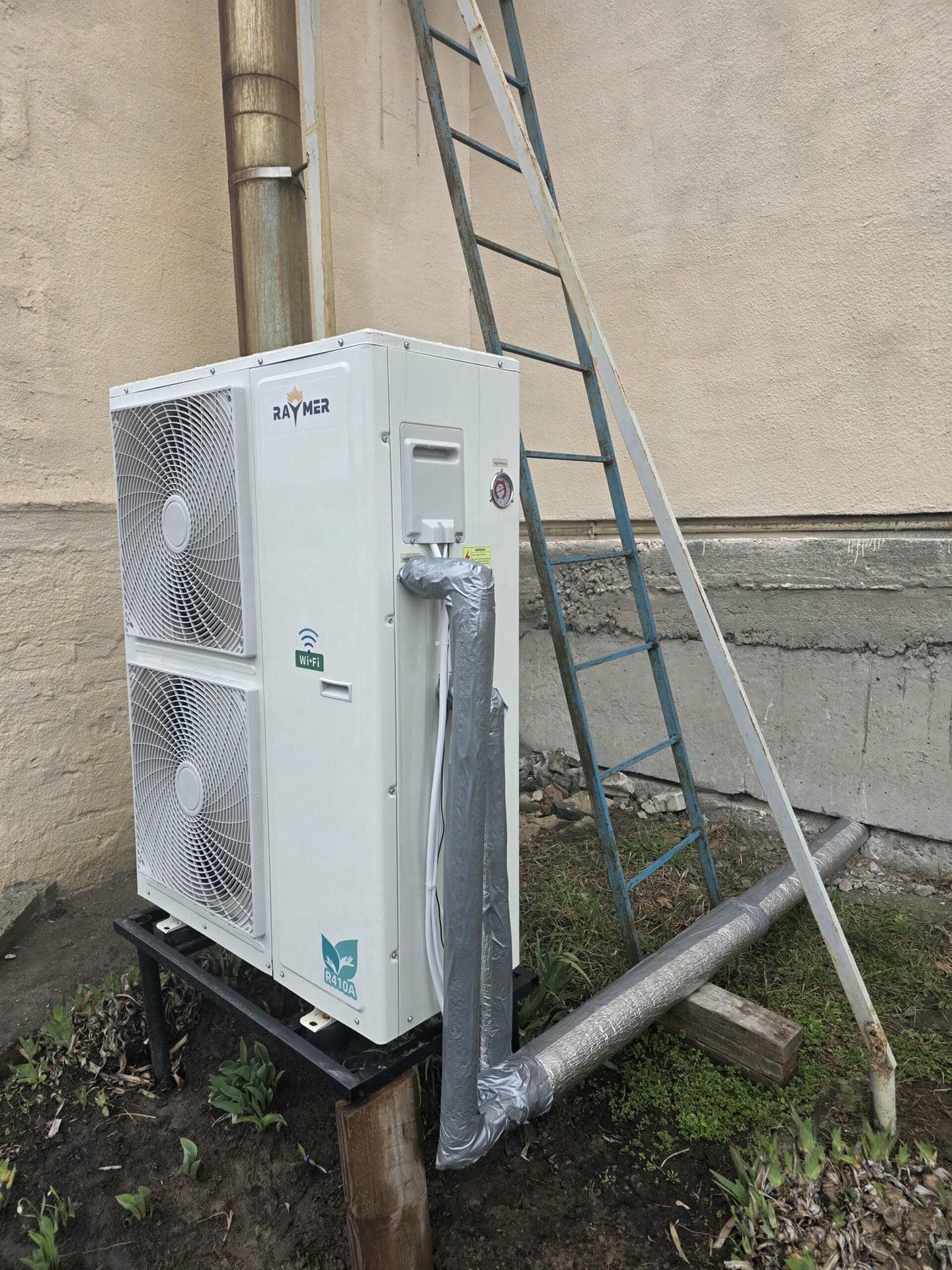

Встановлення зовнішнього блоку здійснювалося на відкритому просторі, що забезпечує ефективний забір повітря та оптимальне відведення тепла. Для надійної та довготривалої експлуатації була виготовлена саморобна залізна підставка, на яку моноблок встановлено з використанням віброопор. Це рішення дозволяє зменшити навантаження на внутрішні компоненти пристрою, знизити рівень шуму та підвищити довговічність.

Трубопроводи та з’єднання були надійно герметизовані та утеплені спеціальною фольгою, що зменшує тепловтрати та підвищує ефективність системи. Усі з’єднання ретельно протестовані на герметичність, що гарантує відсутність втрат теплоносія.

2. Монтаж баку непрямого нагріву Raymer DWHP 150 та буферної ємності Raymer IMP 150

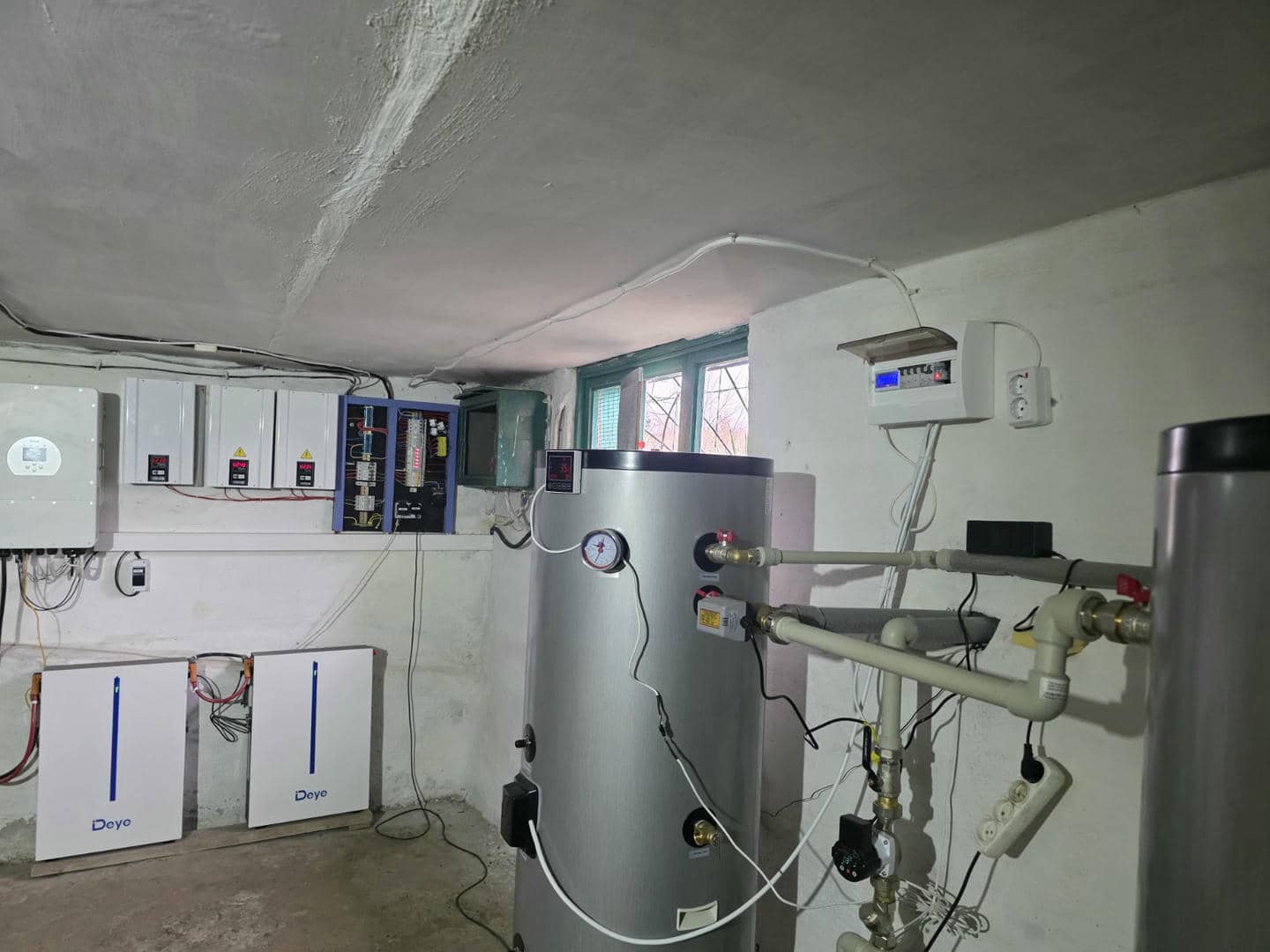

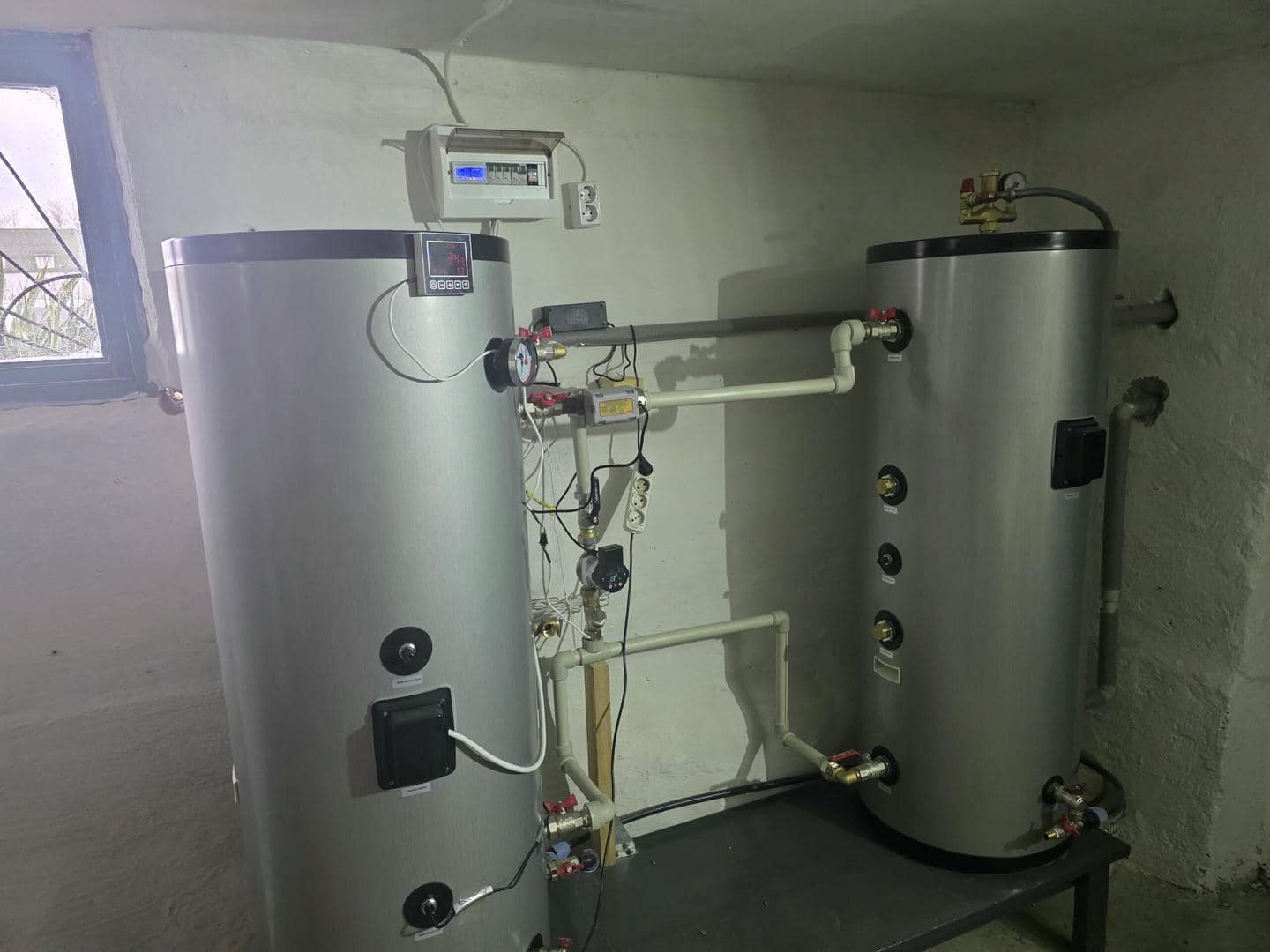

Буферна ємність Raymer IMP 150 та бак гарячого водопостачання Raymer DWHP 150 встановлені у технічному приміщенні, де вони працюють у комплексі з моноблочним тепловим насосом Raymer RAY-15MN.

Процес встановлення та підключення

Підготовка до встановлення
Перед монтажем було визначено оптимальне місце у технічному приміщенні, яке дозволяє зручно під’єднати обидва баки до системи опалення та водопостачання. Поверхня була ретельно підготовлена для забезпечення стійкості обладнання та мінімізації вібрацій.

Встановлення буферної ємності Raymer IMP 150

• Ємність підключили до теплового насоса Raymer RAY-15MN, забезпечивши ефективне накопичення теплової енергії.
• Вхід і вихід теплоносія під’єднано через термостійкі труби з надійною теплоізоляцією, щоб мінімізувати втрати тепла.
• Встановлено циркуляційний насос для рівномірного розподілу теплоносія між контурами опалення.
• Буферну ємність додатково утеплили ізоляційною фольгою для збереження тепла під час його циркуляції.

Монтаж бака ГВП Raymer DWHP 150

• Бак підключено до системи водопостачання для забезпечення безперервної подачі гарячої води.
• Вхід холодної води під’єднано до центральної водяної магістралі, вихід – до основних точок споживання (ванна, кухня тощо).
• Підключення виконано із використанням якісних матеріалів, що забезпечують герметичність і довговічність роботи.
• Встановлено запобіжний клапан для захисту від надлишкового тиску.

Синхронізація з тепловим насосом
Обидва баки працюють у повній синхронізації з моноблоком Raymer RAY-15MN.

• Буферна ємність забезпечує оптимальне накопичення тепла, рівномірно розподіляючи його по системі.
• Бак ГВП накопичує та підтримує потрібну температуру гарячої води для побутових потреб.

Тестування та перевірка герметичності
Після завершення підключення виконано повне тестування всієї системи:

• Перевірено герметичність з’єднань під високим тиском.
• Протестовано роботу циркуляційного насоса, ефективність теплообміну та стабільність температури води в обох ємностях.

3. Інтеграція в систему сонячних інверторів

У рамках проекту з енергозбереження, тепловий насос Raymer RAY-15MN, буферна ємність Raymer IMP 150 та бак ГВП Raymer DWHP 150 були інтегровані в комплексну систему автономного електроживлення, що базується на використанні сонячних панелей.

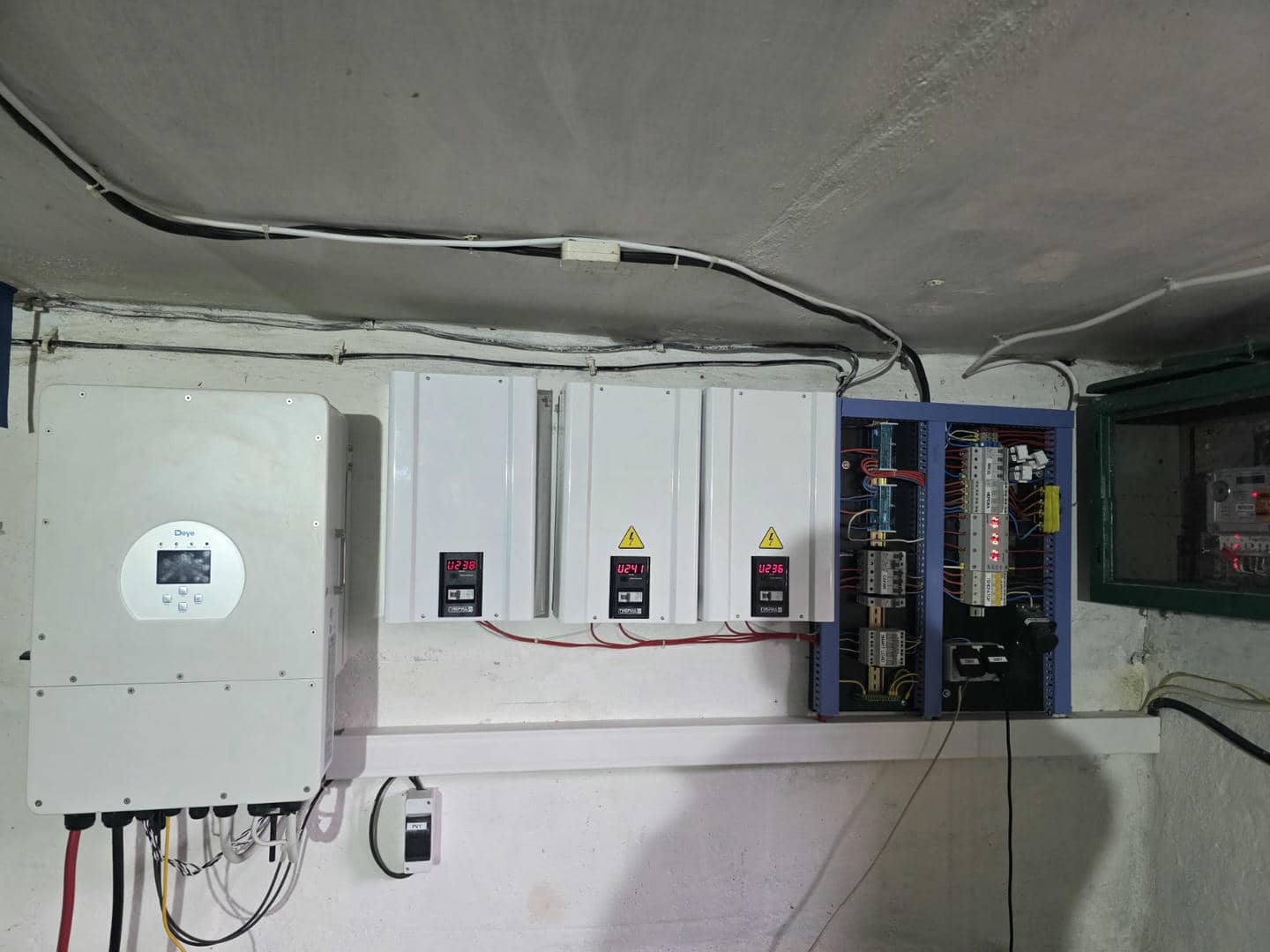

Встановлення сонячного інвертора Deye

• Для забезпечення стабільного та безперебійного живлення всієї системи було обрано сонячний інвертор Deye, який відповідає за перетворення постійного струму від сонячних панелей у змінний, необхідний для роботи теплового насоса та інших споживачів.

• Інвертор синхронізовано з тепловим насосом, що дозволяє йому безперебійно працювати навіть за умов змінної генерації сонячної енергії.

• Завдяки високій ефективності інвертора, забезпечується максимальне використання відновлюваної енергії, що суттєво знижує витрати на електроенергію.

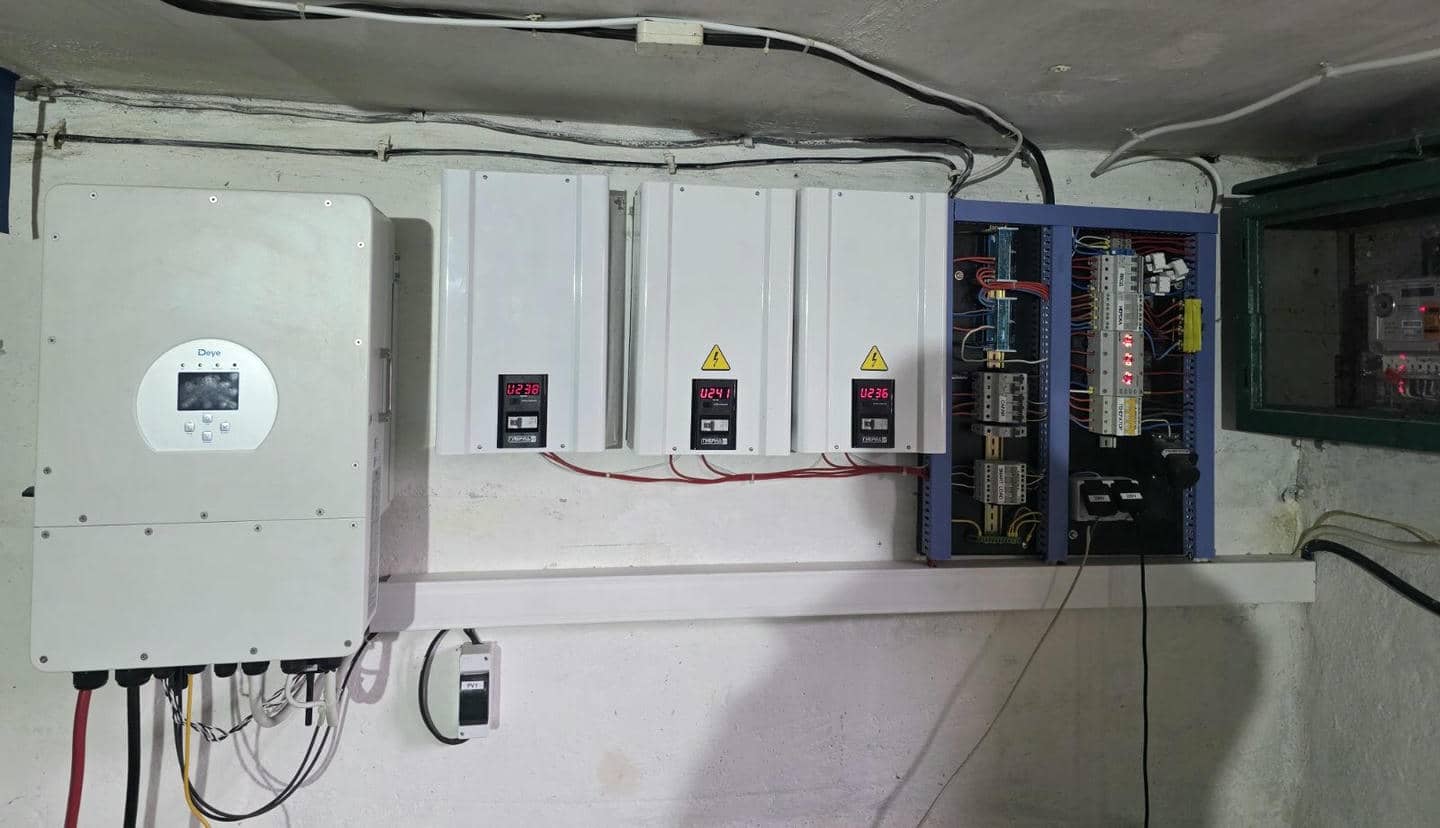

Стабілізатори напруги Елекс Гібрид на кожну фазу

• Для захисту системи від стрибків напруги та перепадів електроенергії встановлено стабілізатори Елекс Гібрид на кожну фазу теплового насоса.

• Стабілізатори забезпечують стабільне електроживлення теплового насоса, буферної ємності та бака ГВП, запобігаючи їх пошкодженню під час нестабільної роботи мережі.

• Це рішення підвищує надійність роботи всієї системи, продовжує термін служби обладнання та запобігає аварійним ситуаціям.

Схема підключення

• Сонячні панелі → Інвертор Deye → Стабілізатори Елекс Гібрид → Тепловий насос Raymer RAY-15MN, Raymer IMP 150 та Raymer DWHP 150.

• Завдяки такій схемі, тепловий насос та баки отримують безперебійне живлення, навіть у періоди пікового споживання або нестабільної напруги.

• У разі недостатньої генерації сонячної енергії, система автоматично перемикається на живлення від загальної електромережі, підтримуючи роботу в стандартному режимі.

Результат: Інтеграція системи теплового насоса з сонячними інверторами та стабілізаторами забезпечує повну енергонезалежність об’єкта, максимальну ефективність опалення та гарячого водопостачання без додаткових витрат на електроенергію.

4. Тестування роботи теплового насоса

Перший запуск:
Тепловий насос Raymer RAY-15MN було запущено в тестовому режимі. На першому етапі відбулося заповнення системи теплоносієм і поступове підвищення тиску.

Режими роботи: Проведено тестування в різних режимах:

• Опалення: Температура у приміщеннях почала підвищуватися рівномірно, без значних коливань.
• Гаряче водопостачання: Бак ГВП Raymer DWHP 150 швидко нагрівав воду до заданих параметрів.
• Стабільність при низьких температурах: Тепловий насос продемонстрував ефективну роботу при зниженій температурі навколишнього середовища.

Контроль продуктивності:

• Виміряно фактичну потужність теплового насоса при різних умовах роботи.
• Перевірено витрату електроенергії, яка відповідала заявленим показникам завдяки інверторній технології та підтримці від сонячного інвертора.

Тестування сонячного інвертора Deye та стабілізаторів напруги

Інвертор Deye:

• Тестування показало стабільне перетворення енергії з сонячних панелей у змінний струм.
• Відстежувалося коректне переключення між режимами “мережа” та “сонячна генерація”.

Стабілізатори Елекс Гібрид:

• Миттєво згладжували перепади напруги під час запуску теплового насоса.
• Забезпечили безперебійну роботу навіть при коливаннях напруги в мережі.

Перевірка роботи бака-накопичувача Raymer IMP 150 та бака ГВП Raymer DWHP 150

Буферна ємність Raymer IMP 150:

• Проведено тестування на рівномірний розподіл тепла по системі опалення.
• Контроль рівня тиску та температури, запобігання перегріву.

Бак ГВП Raymer DWHP 150:

• Вода швидко нагрівається до потрібної температури завдяки правильній циркуляції через теплообмінник.
• Під час тестування не виявлено втрат тепла та протікань.

Завершальне тестування та введення в експлуатацію

• Всі компоненти системи пройшли заключне тестування на стабільність роботи під навантаженням.
• Проведено промивання системи, очищення фільтрів та остаточне налаштування контролерів.
• Встановлено оптимальні параметри для економного споживання енергії та максимального теплового ефекту.

Результат: Система теплового насоса Raymer RAY-15MN, інтегрована з буферною ємністю Raymer IMP 150, баком ГВП Raymer DWHP 150, сонячним інвертором Deye та стабілізаторами Елекс Гібрид, продемонструвала високу ефективність, надійність і здатність забезпечувати стабільне опалення та гаряче водопостачання у приміщенні площею 160 кв.м.

Експлуатаційні переваги системи

Встановлена система опалення з використанням моноблочного теплового насоса Raymer RAY-15MN (15 кВт, 380В) у поєднанні з сонячними панелями, буферною ємністю Raymer IMP 150, баком ГВП Raymer DWHP 150 забезпечує цілий ряд переваг:

Енергонезалежність та економія на опаленні

Завдяки повній інтеграції системи з сонячними панелями, об’єкт не залежить від зовнішніх джерел енергії для опалення та гарячого водопостачання. Інвертор Deye ефективно перетворює енергію сонця, забезпечуючи безперебійне живлення теплового насоса та всієї опалювальної системи. Це дозволяє суттєво зменшити витрати на електроенергію, особливо в опалювальний сезон.

Висока енергоефективність теплового насоса Raymer RAY-15MN

• Моноблок працює за принципом інверторної технології, що дозволяє йому автоматично регулювати потужність відповідно до теплових потреб будинку.
• Коефіцієнт перетворення (COP) теплового насоса залишається високим навіть при низьких температурах, що забезпечує ефективне опалення у холодну пору року.
• Тепловий насос здатний працювати при зовнішніх температурах до -25°C, підтримуючи комфортний рівень тепла у приміщенні.

Стабільна робота при перепадах напруги

Для захисту від нестабільної напруги в мережі було встановлено стабілізатори Елекс Гібрид на кожну фазу. Це забезпечує:

• Безперервну роботу теплового насоса без збоїв;
• Захист електроніки від стрибків напруги;
• Збільшення терміну експлуатації обладнання.

Надійне гаряче водопостачання

• Бак-накопичувач Raymer IMP 150 гарантує достатній запас теплоносія для рівномірного розподілу тепла по всій системі опалення.

• Бак ГВП Raymer DWHP 150 забезпечує миттєвий доступ до гарячої води, оптимально підтримуючи температуру навіть при активному використанні.

Мінімізація тепловтрат та захист трубопроводів

• Під час монтажу всі трубопроводи були герметично ізольовані та додатково утеплені фольгованим матеріалом. Це суттєво знижує тепловтрати, особливо в холодну пору року, і забезпечує більш ефективну роботу системи.

• Моноблок встановлений на саморобній залізній підставці з віброопорами, що мінімізує вібрації та навантаження на конструкцію, підвищуючи стабільність роботи.

Екологічність та відсутність шкідливих викидів

Використання сонячної енергії як основного джерела живлення повністю виключає споживання газу або твердого палива. Це не лише економічно вигідно, а й екологічно безпечно, оскільки система не генерує шкідливих викидів в атмосферу.

Простота керування та моніторингу

• Контроль роботи системи здійснюється через сучасний інтерфейс інвертора та контролера теплового насоса.

• Можливість віддаленого моніторингу через мобільний додаток дозволяє оперативно налаштовувати режими роботи, відстежувати споживання енергії та поточні показники.

Висновок: Монтаж моноблочного теплового насоса Raymer RAY-15MN у поєднанні з буферною ємністю, баком ГВП, сонячними панелями та інвертором Deye створив надійну, економічну та екологічну систему опалення, яка забезпечує повну енергонезалежність об’єкта площею 160 кв.м.
