Переробка моноблоку в спліт-систему | Raymer RAY-10MN в селі Вишеньки

Завдання:

Перед нашими інженерами постало завдання переробити вже наявну систему з тепловим насосом моноблочного типу на систему з антифризовим розчином, щоб уникнути розмерзання системи за мінусових температур.

Рішення:

Оскільки в дану систему неможливо було залити антифризовий розчин, так як це не передбачено технічними характеристиками моноблока, так як всередині блоку змонтований водяний теплообмінник, прийнято абсолютно нестандартне рішення перенести теплообмінник теплового насоса в будинок.

1. Демонтаж теплообмінника

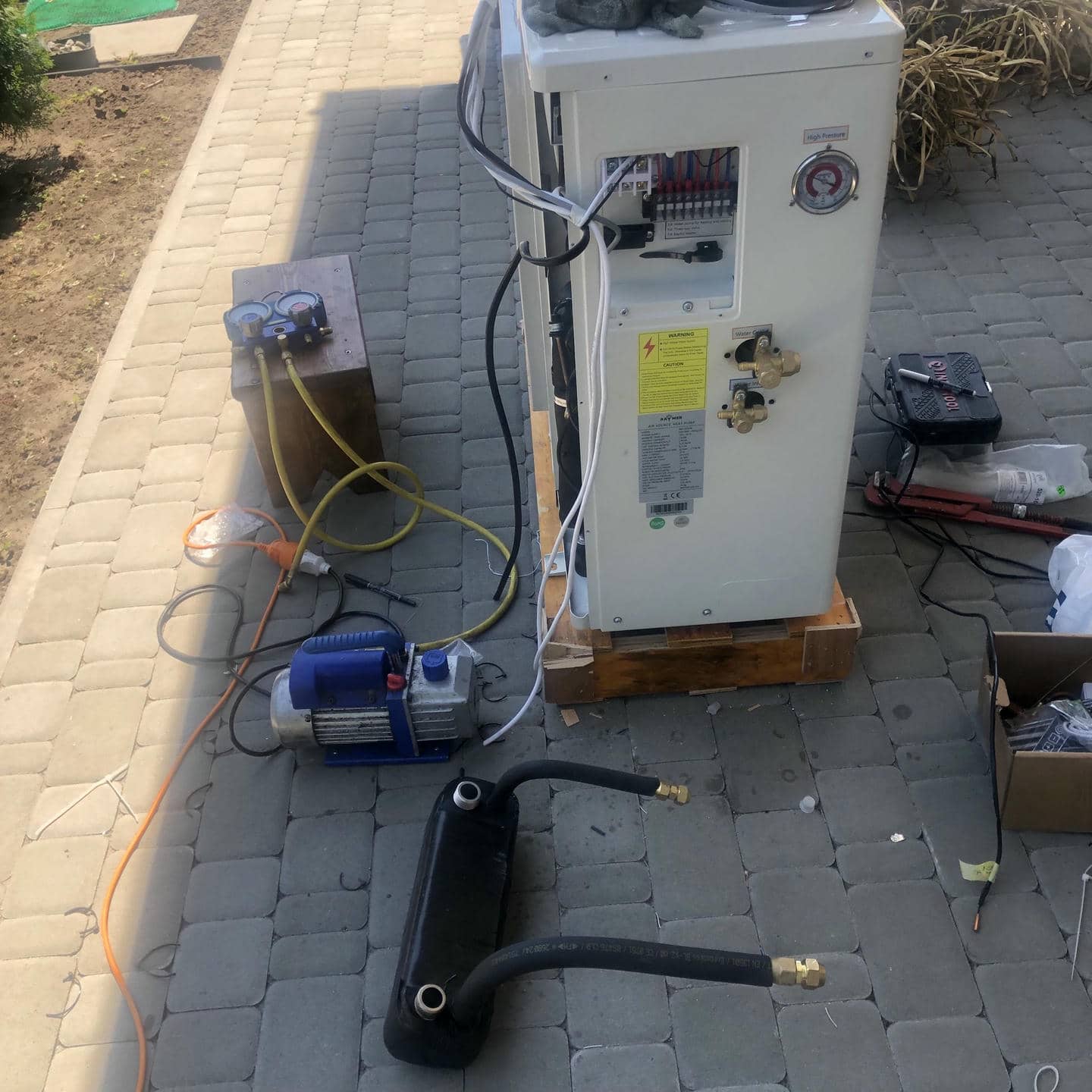

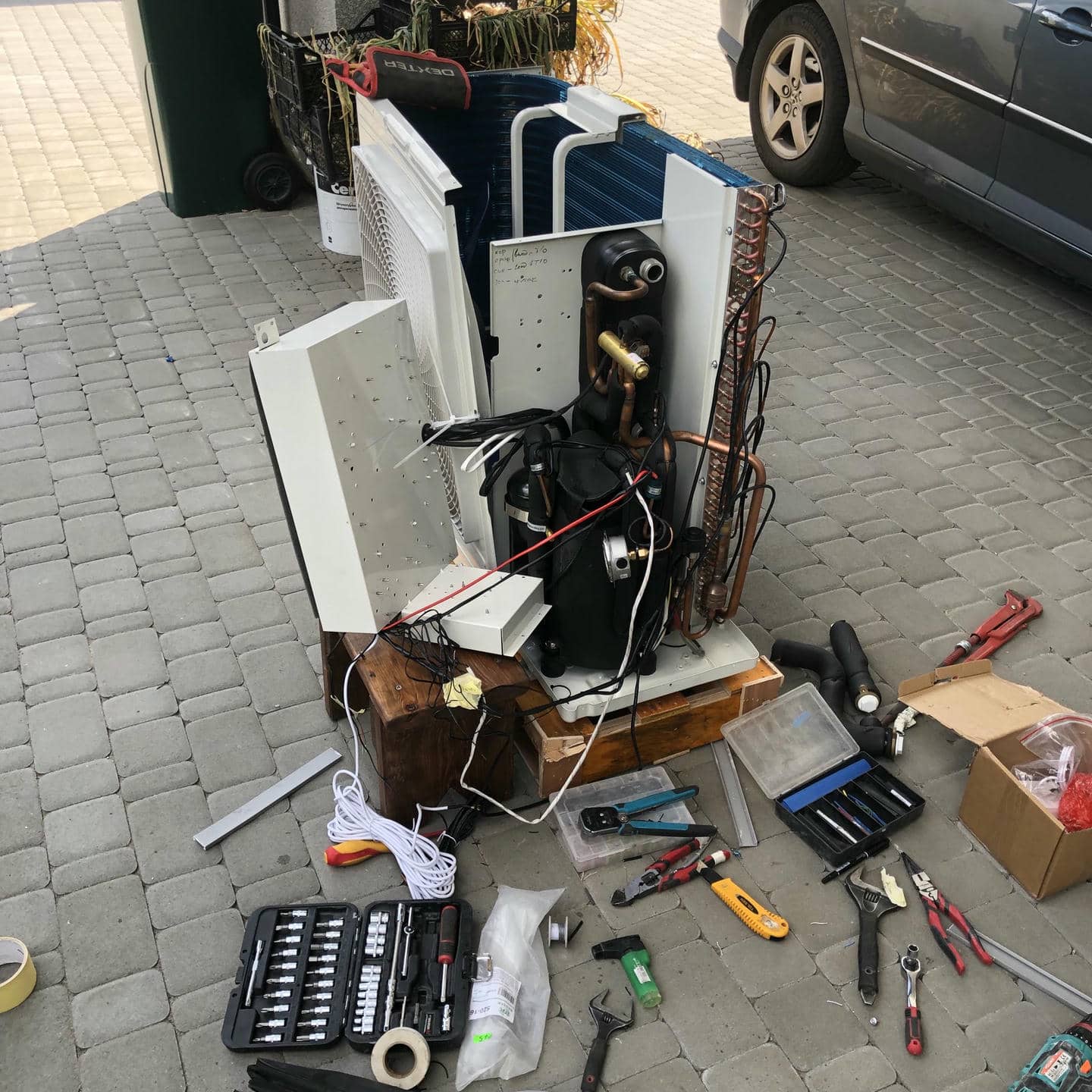

Насамперед наш інженер випаяв теплообмінник з моноблока теплого насоса, щоб можна було перенести його в будинок і вмонтувати в систему опалення вже в будинку.

Попередньо було від’єднано трубопроводи, що підводять і відводять теплоносій до і від теплообмінника.

Зазвичай підключення містить кілька різьбових або швидкороз’ємних з’єднань, які слід дуже обережно відкрутити, щоб не пошкодити різьбу або ущільнювачі.

2. Монтаж теплообмінника в систему опалення

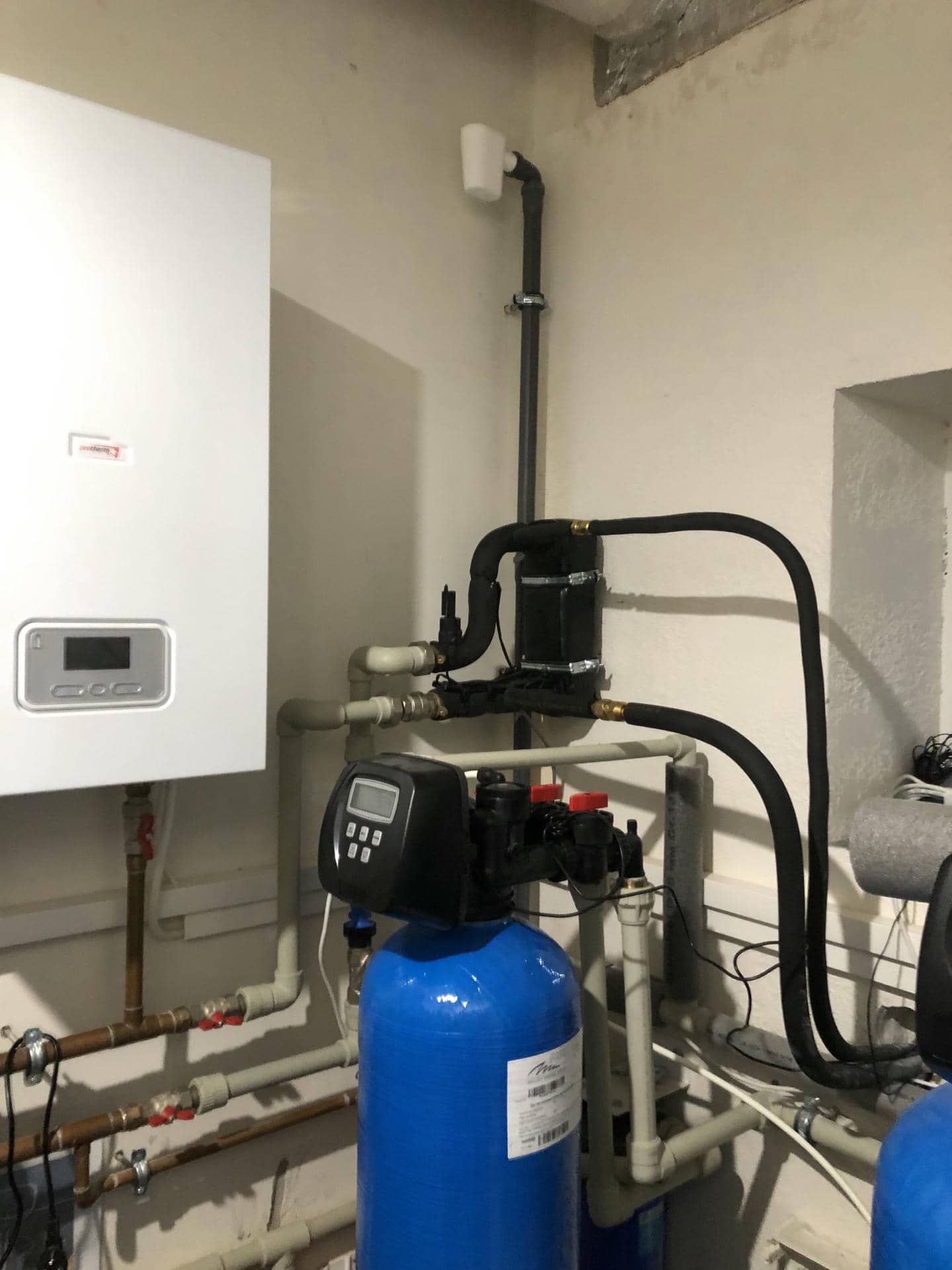

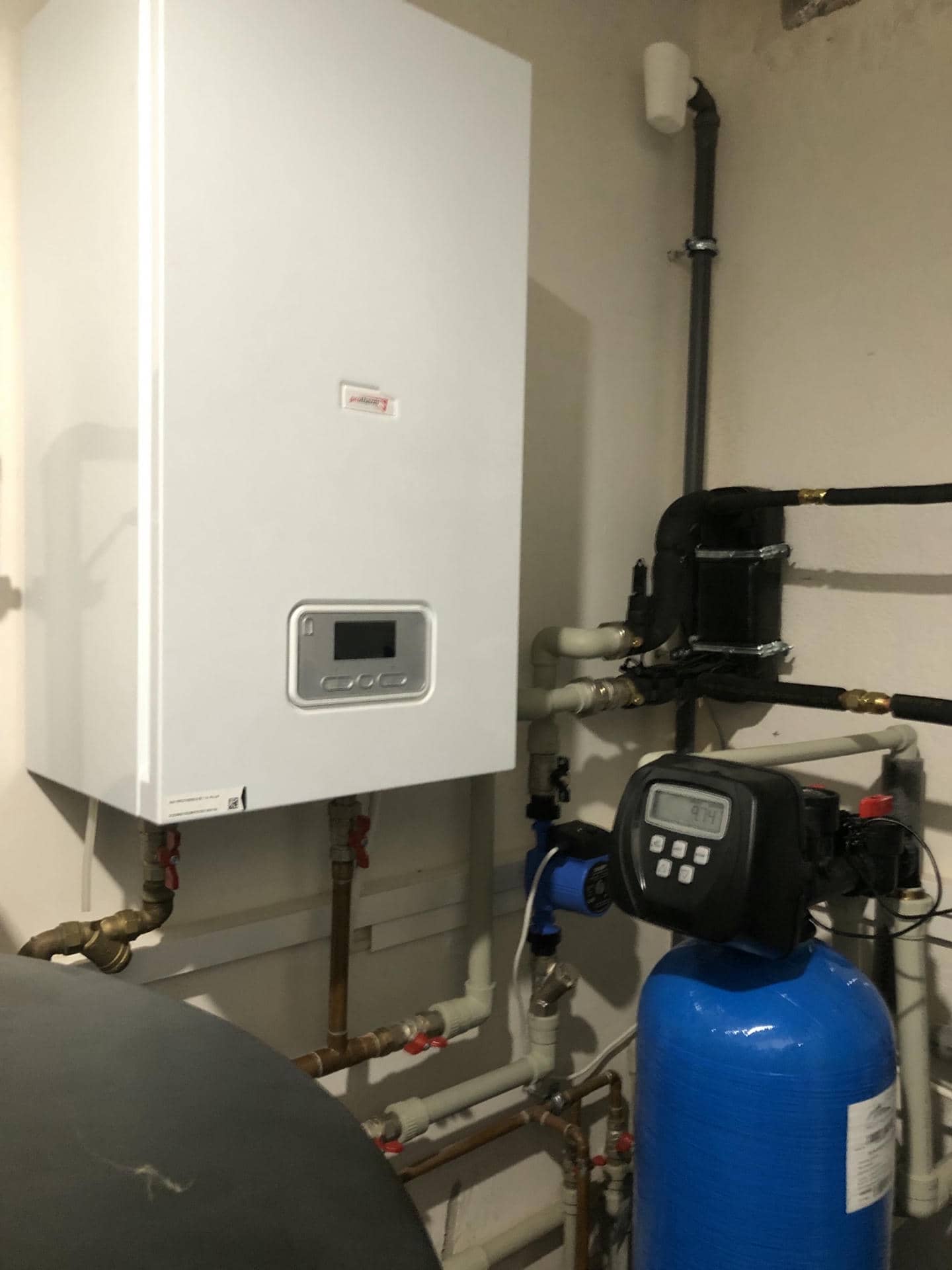

Теплообмінник було внесено в будинок і вмонтовано в систему прямої та зворотної подачі теплоносія. До теплообмінника також приєднано труби з теплоносієм від зовнішнього блока. Теплообмінник добре заізольований, щоб уникнути витоку води із системи.

Теплообмінник було встановлено на мінімальній відстані від циркуляційного насоса, щоб запобігти перевантаженню циркуляційного насоса.

3. Прокладання фреонової магістралі

Між теплообмінником і зовнішнім блоком було прокладено фреонову магістраль, яка надійно заізольована для захисту від зовнішніх пошкоджень.

Відтепер теплоносій циркулює тільки всередині будинку між теплообмінником і системою, що запобігає її контакту з навколишнім середовищем.

Тепер система може працювати в умовах, коли використання антифризу від початку неможливе у зв’язку з технічними характеристиками теплового насоса.

4. Налаштування та запуск системи

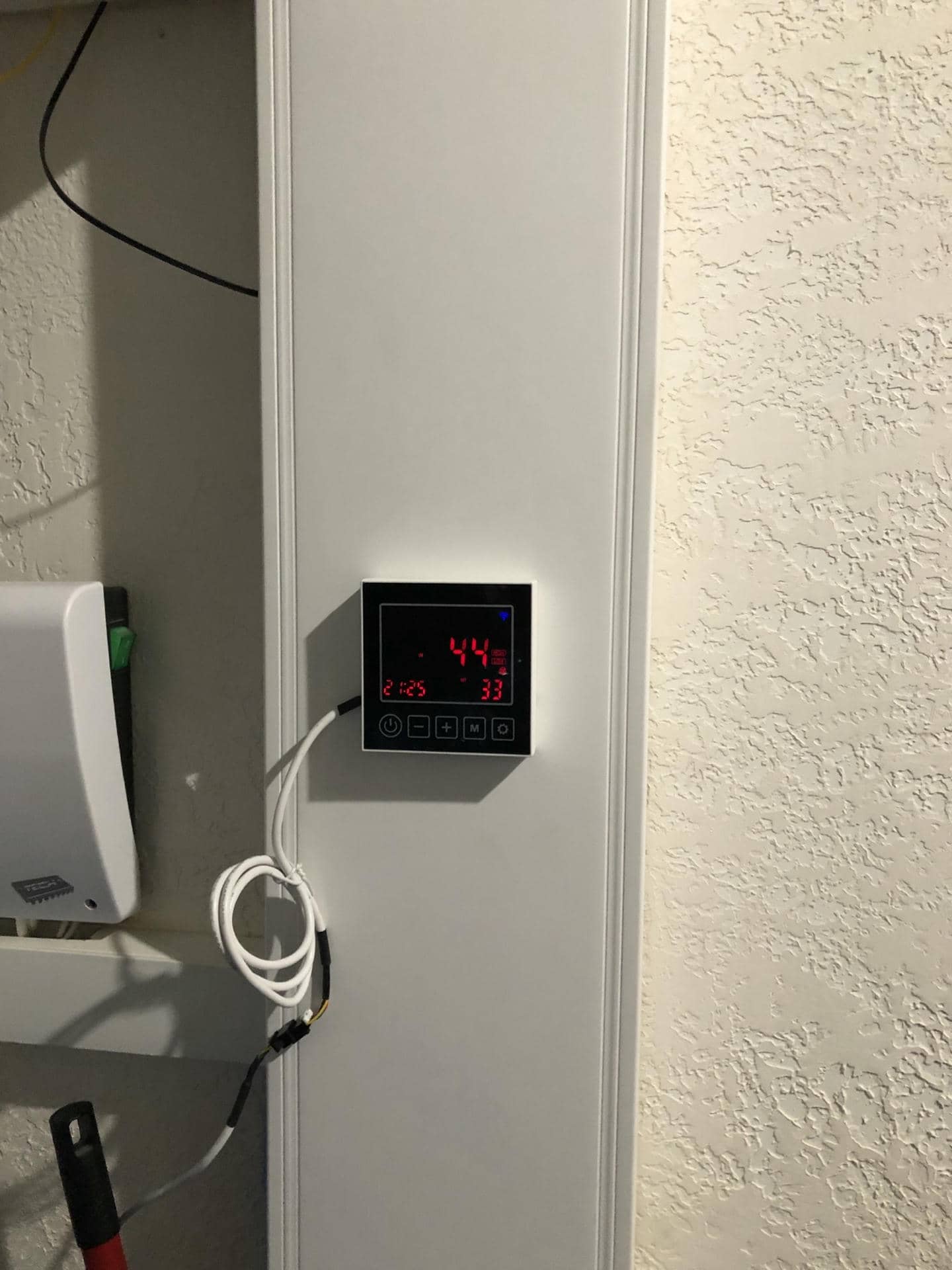

Після підключення необхідно налаштувати параметри теплового насоса, циркуляційного насоса і температурні режими для буферної ємності та системи теплої підлоги. Було запущено систему та перевірено на стабільність роботи.

Така схема під’єднання дає змогу забезпечити стабільний обігрів приміщення, акумулюючи надлишкове тепло в буферній ємності та рівномірно розподіляючи його через систему теплої підлоги, що підвищує загальну ефективність опалення.

Основні характеристики теплового насосу повітря-вода Raymer RAY-10MN

Тепловий насос Raymer RAY-10MN є сучасним та високоефективним рішенням для опалення приватного будинку. Ось основні характеристики цього насосу:

Висока ефективність

Raymer RAY-10MN має високий коефіцієнт продуктивності (COP), що дозволяє значно зекономити на витратах на опалення. Він використовує мінімум електроенергії для досягнення максимальної тепловіддачі.

Екологічність

Тепловий насос використовує природні джерела енергії, що знижує викиди парникових газів та робить систему екологічно чистою.

Простота в обслуговуванні

Сучасні технології, використані у тепловому насосі Raymer RAY-10MN, забезпечують легкість в обслуговуванні та високу надійність системи.

Широкий діапазон робочих температур

Тепловий насос може ефективно працювати в широкому діапазоні температур, що забезпечує його стабільну роботу навіть у складних кліматичних умовах.

Висновок: користь для клієнта

Встановлюючи тепловий насос, замовник отримує низку переваг, що роблять цей варіант опалення привабливим та ефективним:

1. Економія на енергоносіях: Тепловий насос використовує енергію з відновлюваних джерел, таких як повітря, вода або ґрунт, що дозволяє значно знизити витрати на опалення порівняно з традиційними газовими або електричними системами.
2. Енергоефективність: Теплові насоси мають високий коефіцієнт перетворення енергії (COP), що означає, що вони можуть генерувати більше тепла, ніж споживають електроенергії. Це робить їх одними з найефективніших систем опалення.
3. Універсальність: Тепловий насос може не лише опалювати будинок взимку, але й забезпечувати його охолодження влітку, що знижує потребу в кондиціонерах.
4. Екологічність: Використання теплових насосів допомагає зменшити викиди CO2 і залежність від викопних енергоносіїв, що позитивно впливає на довкілля.
5. Незалежність від цін на паливо: Оскільки тепловий насос використовує енергію з навколишнього середовища, замовник менше залежить від коливань цін на газ чи інші традиційні енергоносії.
6. Комфорт та автоматизація: Сучасні теплові насоси оснащені системами автоматичного керування, що дозволяють налаштовувати їх під індивідуальні потреби та забезпечують стабільний комфорт у будинку.
7. Тривалий термін експлуатації: Теплові насоси відомі своєю довговічністю, що дозволяє користуватись системою без необхідності частого ремонту або заміни.

Таким чином, замовник отримує ефективну, надійну і економічну систему опалення та охолодження, яка також є дружньою до довкілля.
