Опалення котеджного будинку на 120 м² м. Білогородка | Тепловий насос Panasonic Aquarea T-CAP KIT WXC12H9E8 (WH-UX12HE8/WH-SXC12H9E8) 380В

Завдання:

Модернізація системи опалення та забезпечення охолодження в котеджному будинку площею 120 кв.м у місті Білогородка. До цього будівля обігрівалася за допомогою електрокотла та системи теплої підлоги. Основна мета – підвищити енергоефективність опалення, забезпечити можливість охолодження влітку та знизити витрати на електроенергію.

Рішення:

Для реалізації проєкту було обрано сучасний тепловий насос Panasonic Aquarea T-CAP KIT-WXC12H9E8 (WH-UX12HE8/WH-SXC12H9E8) потужністю 12 кВт. Він забезпечує надійну роботу навіть при низьких температурах, що гарантує ефективне обігрівання взимку та охолодження влітку. Для інтеграції у систему використано Aquarea Cloud модуль Panasonic CZ-TAW1B, який дозволяє віддалено контролювати параметри роботи насоса та здійснювати моніторинг споживання енергії.

Оптимізація системи гарячого водопостачання виконана завдяки встановленню бака непрямого нагріву Raymer DHWP 200L з високоякісної нержавіючої сталі. Це рішення забезпечує достатній об’єм гарячої води для побутових потреб, підвищуючи комфорт проживання. Для додаткової стабільності в системі застосовано бак-накопичувач Raymer IMP об’ємом 60 літрів з горизонтальними кріпленнями, що забезпечує рівномірний розподіл теплоносія.

Для підсилення опалення у холодний період та охолодження влітку було встановлено три настінні фанкойли Daikin FWT02GT. Вони забезпечують швидке нагрівання приміщень взимку та комфортне охолодження влітку, доповнюючи основну систему теплої підлоги.

1. Монтаж зовнішнього блоку Panasonic Aquarea

Монтаж зовнішнього блоку теплового насоса Panasonic Aquarea виконувався згідно з технічними вимогами виробника та з урахуванням особливостей об’єкта, щоб забезпечити максимально ефективну й довготривалу роботу системи.

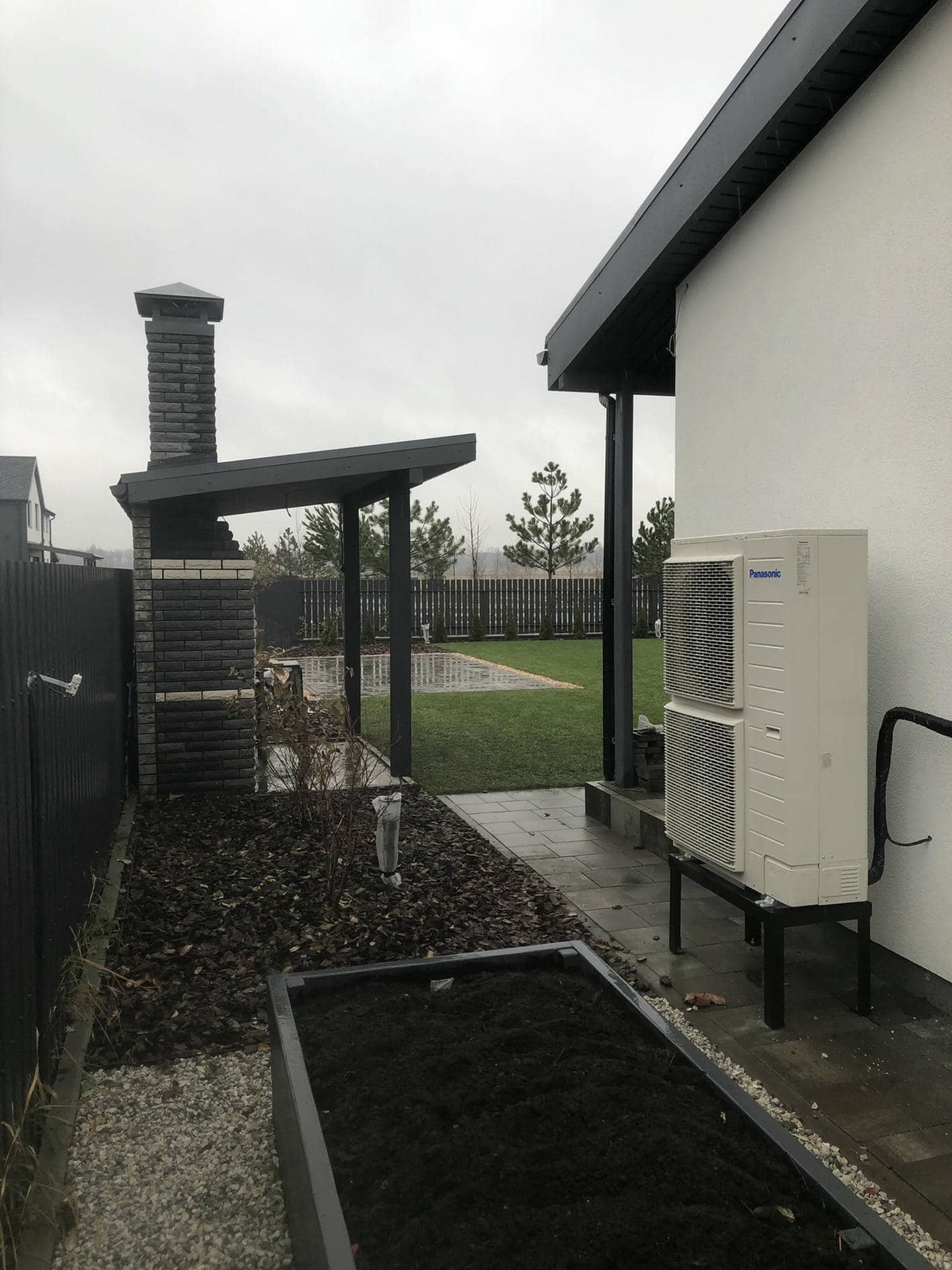

Зовнішній блок було змонтовано на відкритій ділянці поруч із технічним приміщенням, де знаходиться гідромодуль. Місце обране так, щоб забезпечити вільний доступ повітря з усіх боків для безперешкодного теплообміну, а також легкість обслуговування в майбутньому.

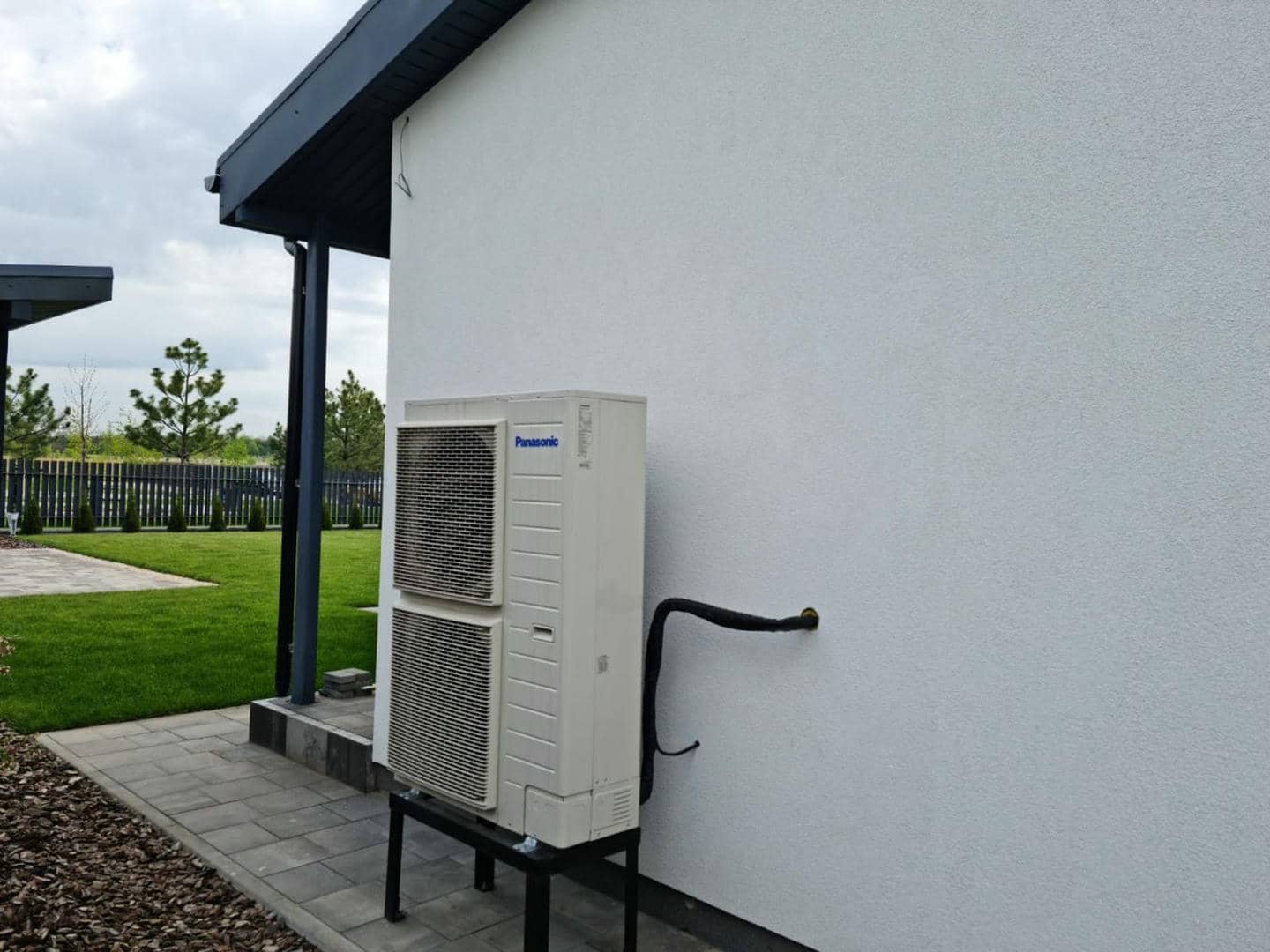

Блок встановлено на міцну бетонну основу з антивібраційними прокладками, які знижують рівень шуму та вібрації під час роботи компресора. Основа була попередньо вирівняна, що забезпечує правильну геометрію монтажу та уникнення деформацій.

Від зовнішнього блоку до внутрішнього гідромодуля прокладено мідні фреонові труби з відповідною теплоізоляцією. Усі з’єднання виконані методом пайки з дотриманням герметичності та вакуумуванням перед заправкою холодоагентом. Це забезпечує ефективну роботу компресора без втрати продуктивності.

Встановлено дренажну систему для відведення конденсату з зовнішнього теплообмінника. Трубопровід дренажу утеплено, щоб запобігти обмерзанню взимку.

Електроживлення підведено через окремий захищений автомат із дотриманням норм ПУЕ. Усі з’єднання виконано з використанням якісних кабелів, що відповідають потужності агрегата, а також встановлено захисне заземлення.

Після монтажу виконано перевірку герметичності фреонової магістралі, вакуумування, заправку холодоагентом (у разі необхідності) та тестовий запуск системи. У процесі запуску перевірено тиск, температуру, роботу вентилятора, компресора та коректність зв’язку з гідромодулем.

Зовнішній блок Panasonic Aquarea працює стабільно та ефективно, забезпечуючи передачу тепла до внутрішнього блоку навіть при низьких температурах зовнішнього повітря. Завдяки правильному монтажу та ізоляції магістралей система працює з мінімальними тепловими втратами, що позитивно впливає на загальну енергоефективність будівлі.

2. Монтаж гідромодуля Panasonic Aquarea

У цьому проєкті було виконано заміну електричного котла на сучасний гідромодуль теплового насоса Panasonic Aquarea. Нове обладнання забезпечує як ефективне опалення приміщення, так і підготовку гарячої води, суттєво зменшуючи витрати електроенергії порівняно з традиційним електрокотлом.

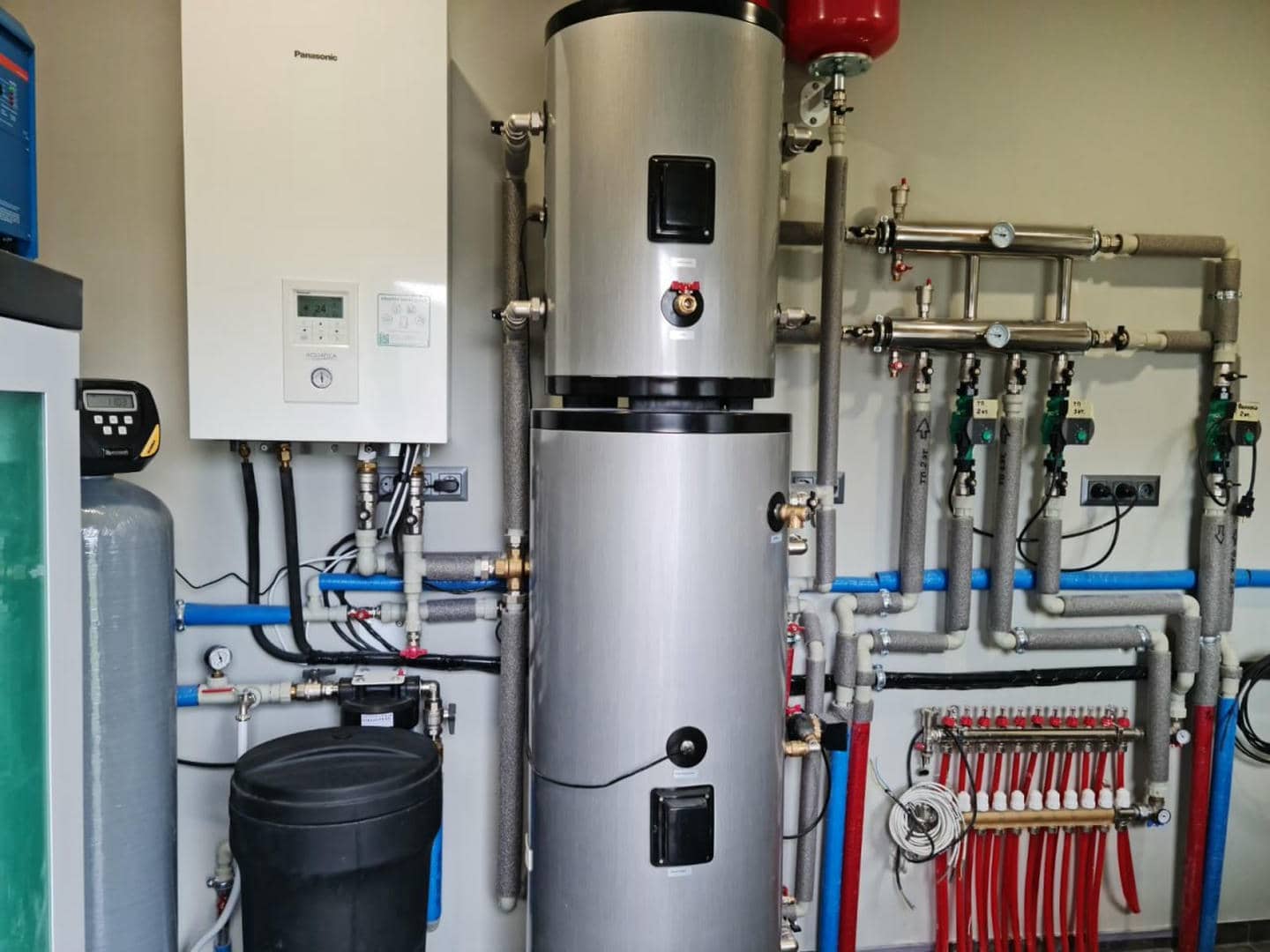

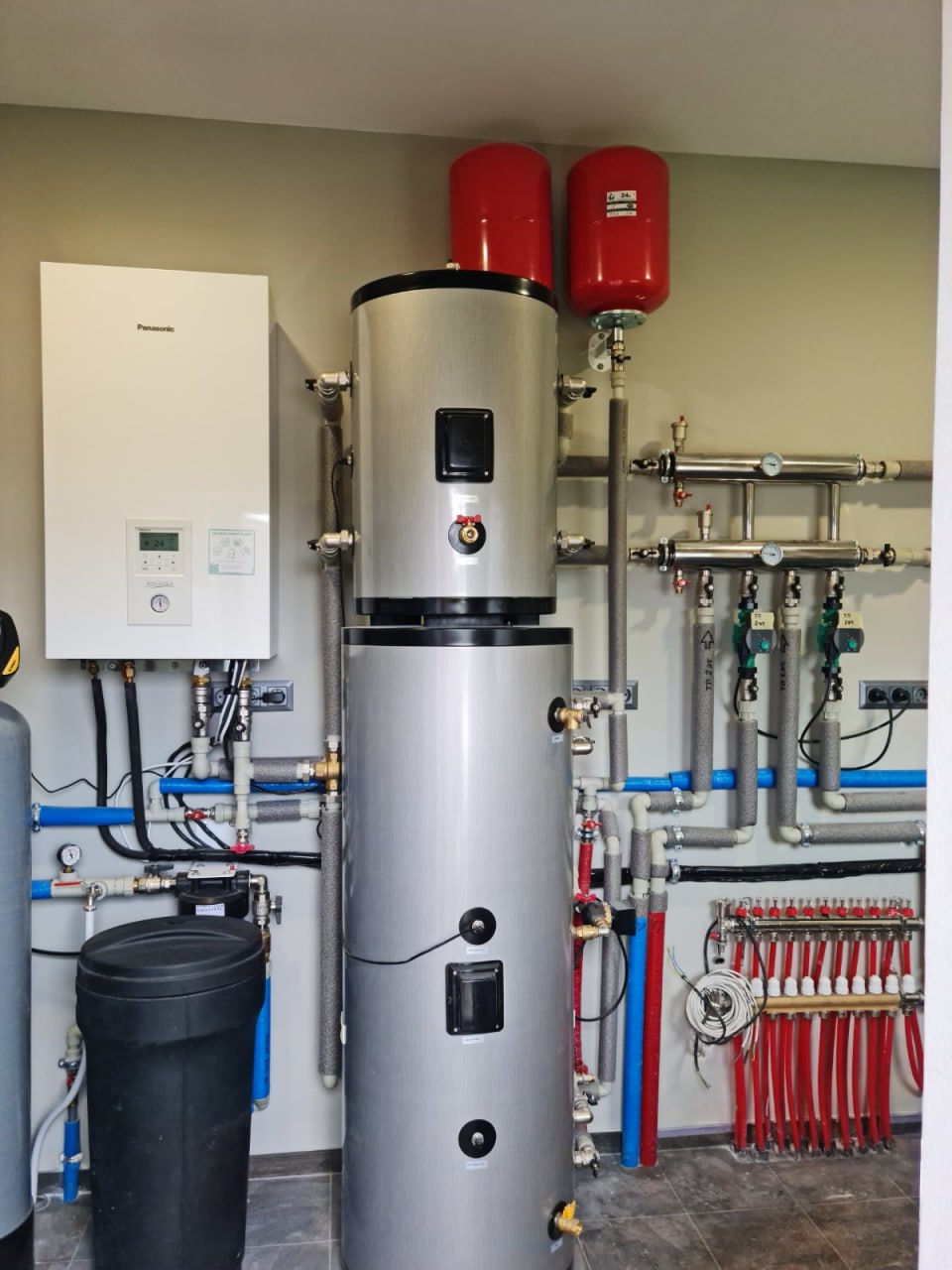

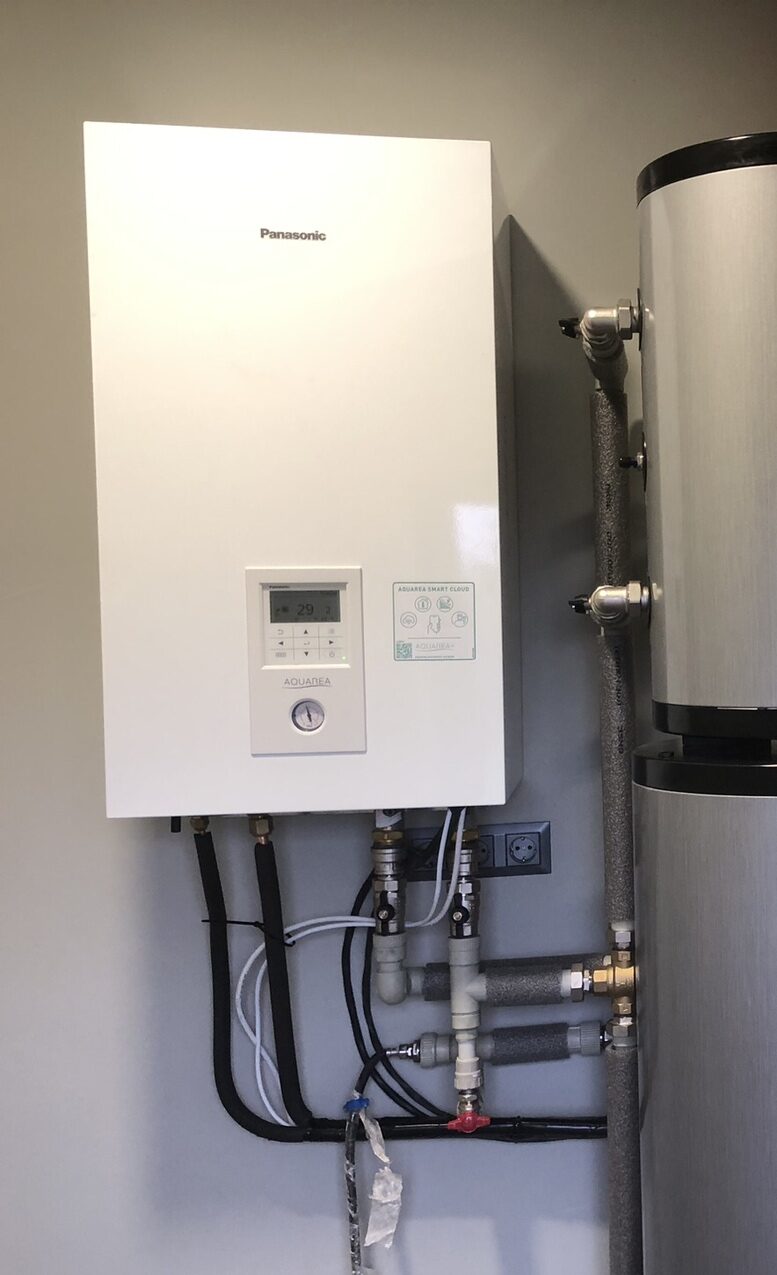

Гідромодуль було змонтовано на стіну в технічному приміщенні на місце старого котла. Підключення до системи опалення виконано через теплоізольовані патрубки, що мінімізує теплові втрати. Також модуль підключено до бойлера непрямого нагріву, що дозволяє ефективно забезпечувати гаряче водопостачання для побутових потреб.

Бойлер встановлено поруч, до нього підведено подаючий і зворотній контури від теплового насоса. Система оснащена розширювальними баками, запобіжними клапанами, повітровідвідниками та ізольованими трубопроводами для стабільної та безпечної роботи.

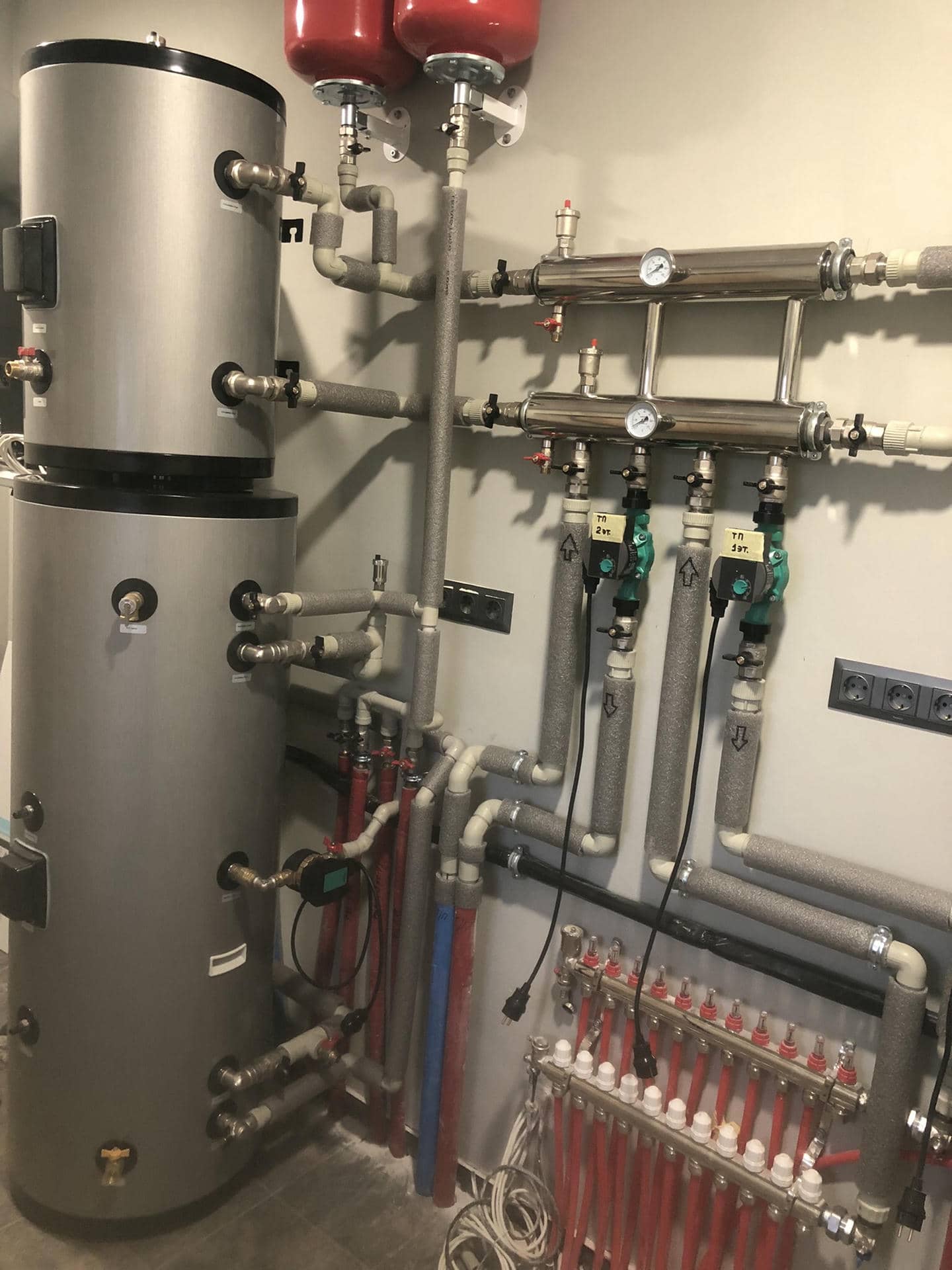

Окрема увага приділена розподілу тепла: у системі змонтовано гідравлічний розподільник (гідрострілка) з термометрами та колекторна група з сервоприводами для управління кількома опалювальними контурами. Це дозволяє гнучко керувати температурою в різних зонах приміщення.

Завдяки переходу на гідромодуль теплового насоса, вдалося досягти не лише високої енергоефективності, а й автоматизації всього процесу опалення та гарячого водопостачання. Така система — ідеальне рішення для тих, хто хоче знизити експлуатаційні витрати без втрати комфорту.

3. Встановлення баків для теплового насосу

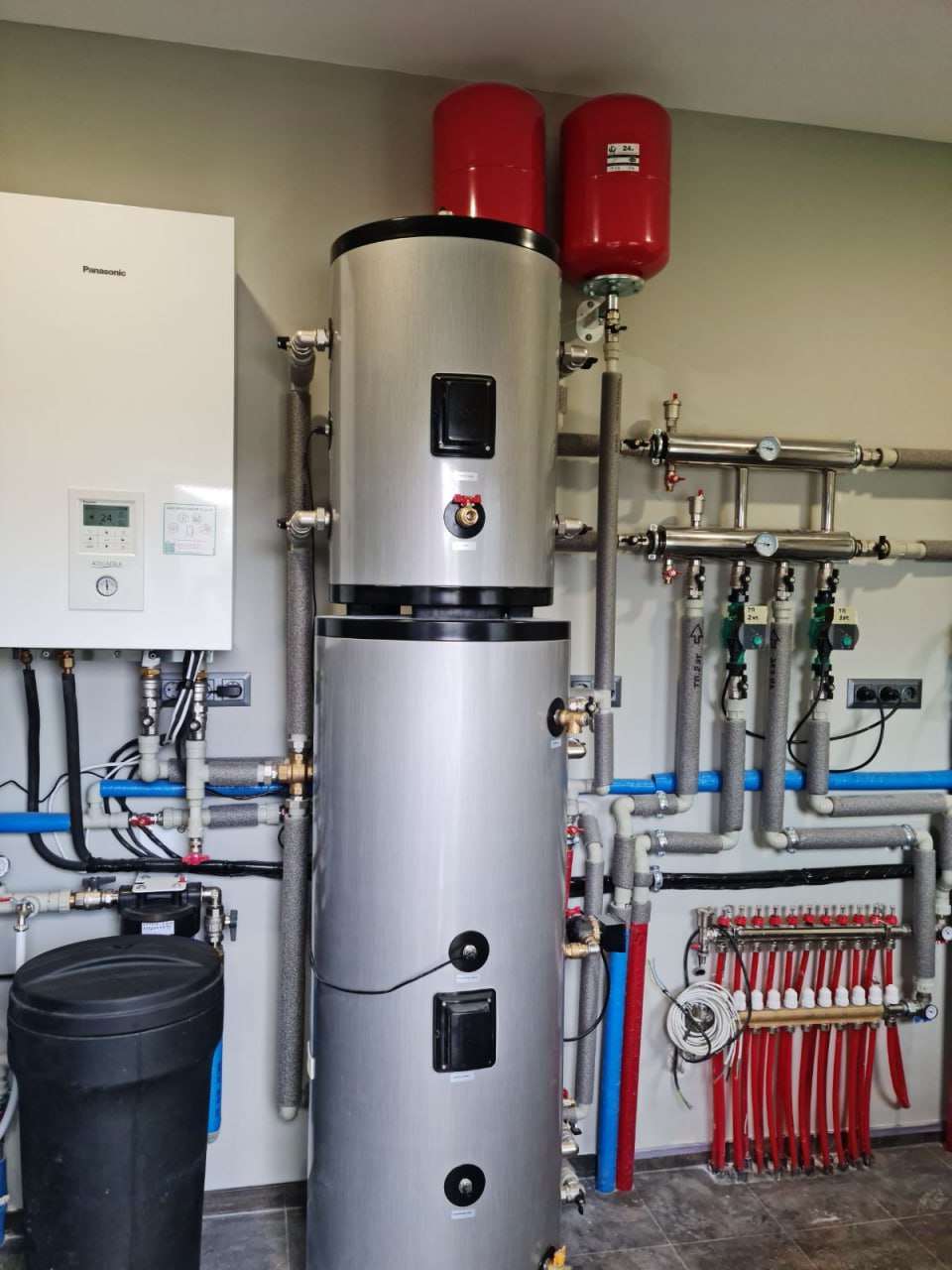

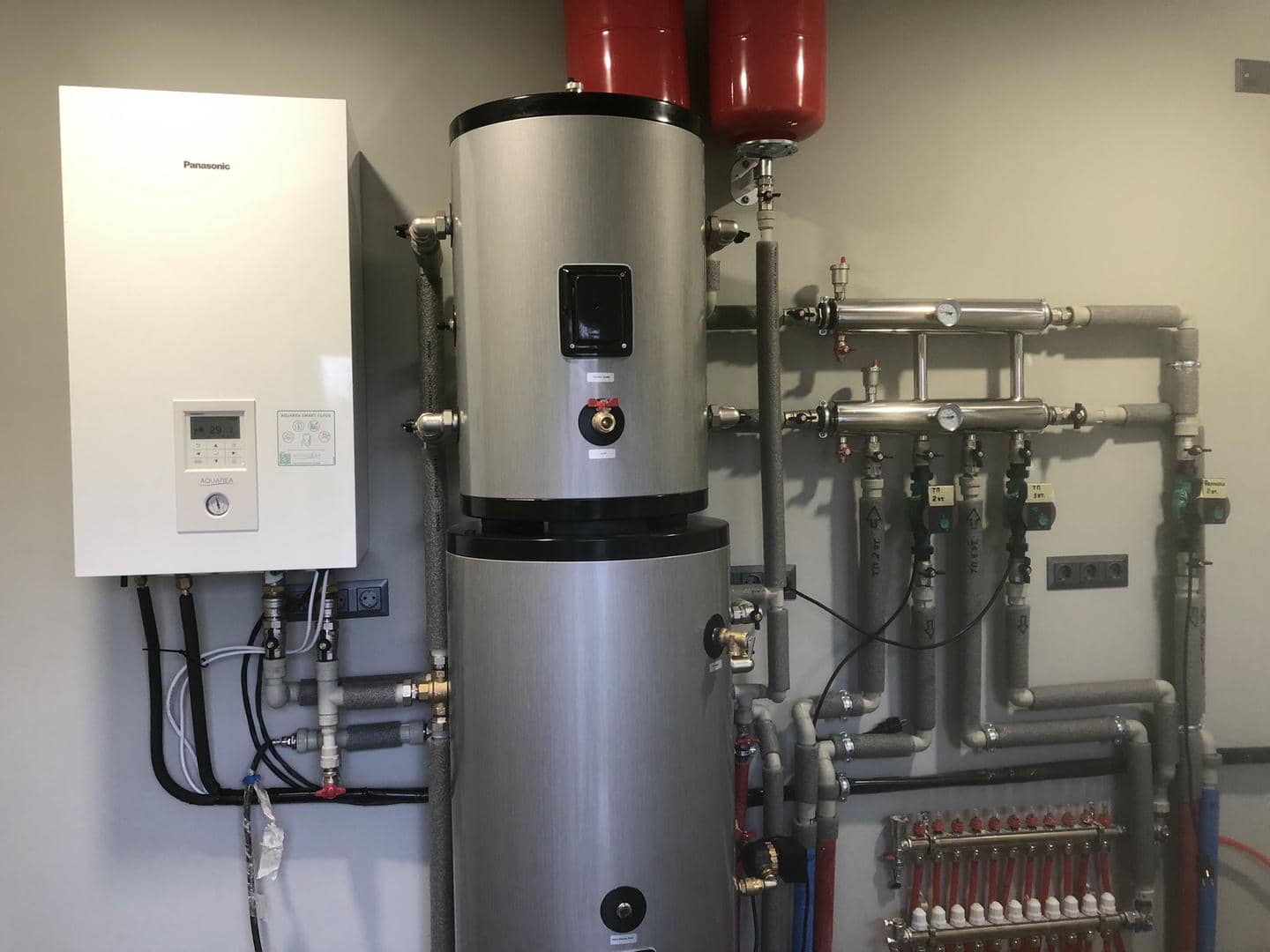

У цьому технічному приміщенні було встановлено два ключові елементи системи гарячого водопостачання та опалення: бак непрямого нагріву Raymer DHWP 200L та бак-накопичувач Raymer IMP 60L.

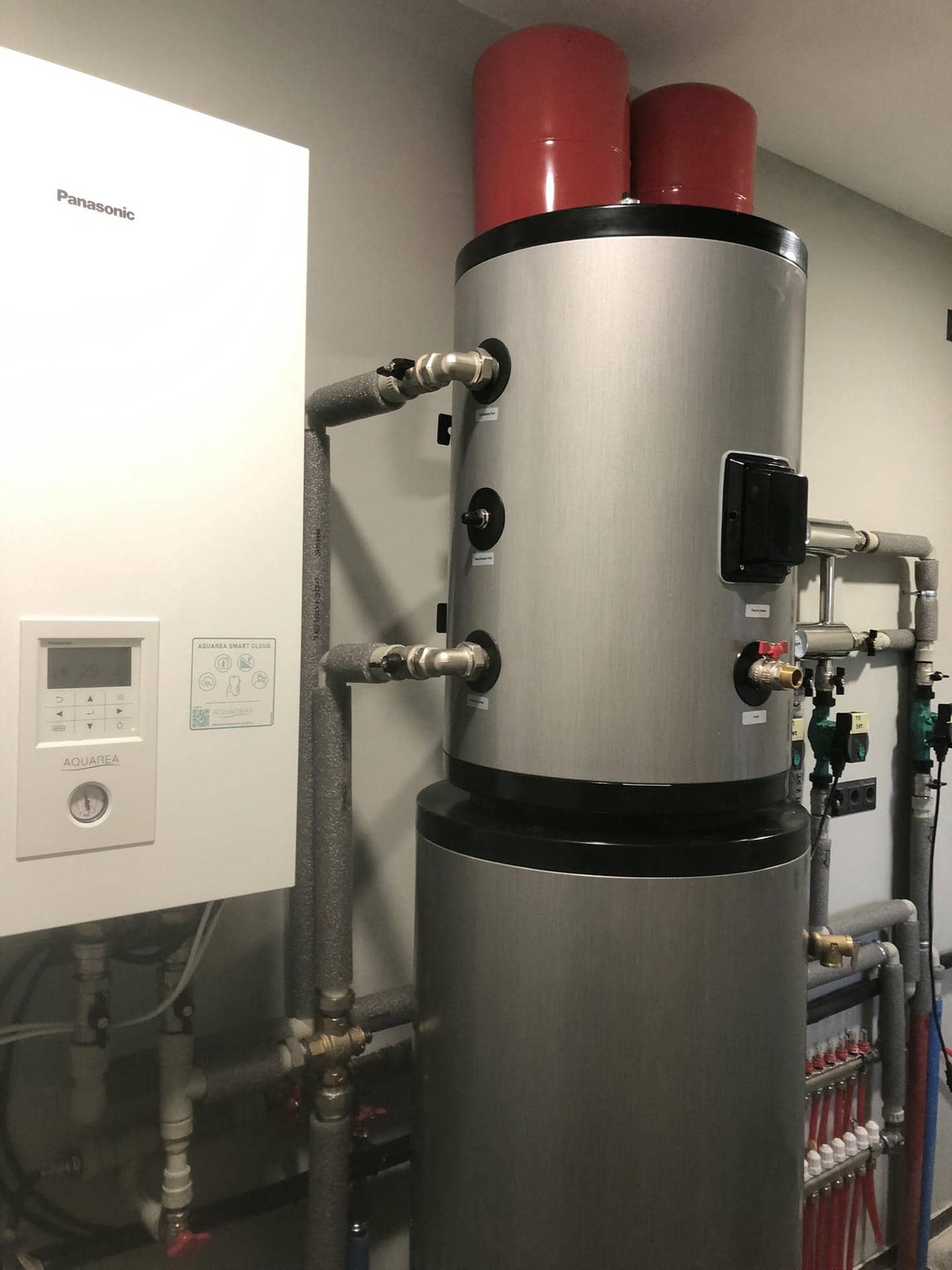

🔹 Бак непрямого нагріву Raymer DHWP 200L виконаний із нержавіючої сталі та змонтований вертикально поруч із тепловим насосом. Основна його функція — нагрівання води для побутових потреб за допомогою вмонтованого теплообмінника. Бак підключено до гідромодуля теплового насоса за схемою “зверху-вниз”: теплоносій подається у верхню частину теплообмінника, проходить крізь нього та повертається назад у систему. Таке рішення забезпечує рівномірний і швидкий нагрів води. У верхній частині бака змонтовано запобіжний клапан та автоматичний повітровідвідник для безпечної роботи. Також передбачено контур рециркуляції гарячої води, що забезпечує миттєвий доступ до ГВП у кранах.

🔹 Бак-накопичувач Raymer IMP 60L встановлено горизонтально на стіну над баком ГВП за допомогою спеціального кріплення. Його основне завдання — стабілізація роботи теплового насоса та гідравлічна розв’язка між джерелом тепла і споживачами. Бак має чотири патрубки: два з’єднують його з тепловим насосом, два — з системою опалення. Це дозволяє балансувати потоки теплоносія та уникати гідравлічних коливань. Усі підключення виконані через термозахищені трубопроводи, з встановленими термометрами та запірною арматурою для контролю та обслуговування.

Завдяки такій схемі підключення тепловий насос працює стабільно й ефективно, забезпечуючи водночас нагрів приміщення та гаряче водопостачання. Обидва баки виготовлені з нержавіючої сталі, що гарантує їхню довговічність та стійкість до корозії — ідеальне рішення для сучасної, надійної та енергоефективної системи опалення.

4. Підключення теплої підлоги через буферну ємність до системи опалення з тепловим насосом

У процесі реалізації системи опалення було виконано підключення контуру теплої підлоги до теплового насоса через буферну ємність, що забезпечує стабільну роботу системи при змінному тепловому навантаженні.

Циркуляція теплоносія відбувається наступним чином:

Тепловий насос подає нагрітий теплоносій до буферної ємності, яка виступає посередником між джерелом тепла та споживачами, в тому числі системою “тепла підлога”.

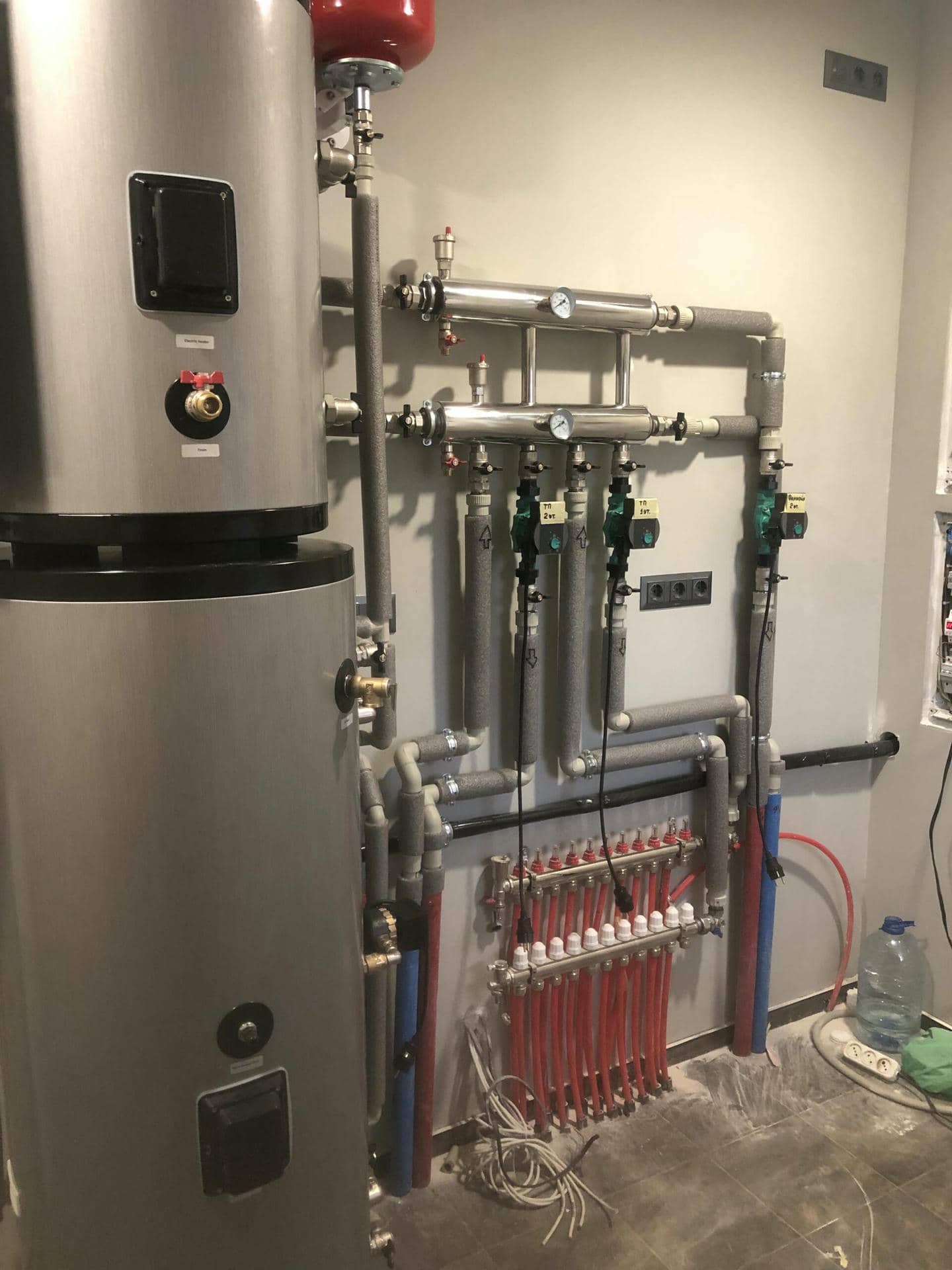

Із буферної ємності теплоносій подається на гідравлічну гребінку теплої підлоги, яка добре видна на фото — вона містить витратоміри та запірну арматуру для окремих контурів.

Для циркуляції теплоносія між буферною ємністю та гребінкою використано окремий насосний контур, що забезпечує постійну подачу тепла до всіх зон підлоги.

Теплоносій, що пройшов через контури теплої підлоги, повертається назад до буфера, забезпечуючи замкнений цикл та збереження температурного балансу.

Особливості монтажу:

• Усі трубопроводи ретельно ізольовано, що дозволяє звести до мінімуму теплові втрати.

• Система працює безпосередньо від температури буферної ємності, без окремого змішувального вузла, що спрощує керування, але вимагає точного налаштування температурного режиму на тепловому насосі.

• Гребінка дозволяє гнучко регулювати витрати по кожному з контурів підлоги, що важливо для зонального розподілу тепла у приміщенні.

Тепловий насос Panasonic Aquarea T‑CAP 12 кВт — економне та стабільне тепло для дому

Система опалення, збудована на базі теплового насосу Panasonic Aquarea T‑CAP KIT WXC12H9E8 (WH-UX12HE8/WH-SXC12H9E8), забезпечує користувача високим рівнем енергоефективності, надійністю та стабільною роботою навіть при низьких температурах.

Основні переваги для замовника:

Вражаюча енергоефективність: COP до 4,84

Це означає, що з кожного спожитого кіловата електроенергії насос виробляє до 4,84 кВт теплової енергії. Для порівняння: звичайний електрокотел дає лише 1 кВт тепла з 1 кВт електрики.

Реальна економія на опаленні:

Візьмемо як приклад будинок площею 150 м², який споживає близько 12 000 кВт·год теплової енергії на сезон.

• Електрокотел:
  12 000 кВт·год × 4,20 грн/кВт·год = 50 400 грн/сезон
• Panasonic T‑CAP (COP ~3,5 зимою):
  12 000 / 3,5 = 3 428 кВт·год × 4,20 грн = 14 397 грн/сезон

Економія: ~36 000 грн кожен сезон
У приватному секторі чи для бізнес-об’єкта ці суми ще більші, і термін окупності складає в середньому 3–4 роки.

Працює при –20°C без втрати потужності

Серія T‑CAP розрахована на роботу при низьких температурах без додаткових тенів. Це означає, що система не потребує підтримки у вигляді електрокотла навіть у мороз.

Сумісність з буферними ємностями, бойлерами, теплою підлогою

Panasonic Aquarea легко інтегрується в складні гідравлічні схеми:

• підігріває гарячу воду через бойлер непрямого нагріву,
• працює з гребінкою теплої підлоги,
• поєднується з радіаторами чи фанкойлами.

Інтелектуальне керування та моніторинг

Модель має вбудоване управління, можливість підключення Wi-Fi-модуля та онлайн-моніторингу. Це дозволяє:

• виставляти температурні режими дистанційно,
• контролювати витрати енергії,
• оптимізувати роботу для різних погодних умов.

Екологічність і сучасна технологія

Panasonic Aquarea працює на фреоні R410A, який менш шкідливий для довкілля. Сама технологія не має викидів CO₂ на місці, що робить її ідеальною для екологічного будівництва.

Підсумок:

Panasonic Aquarea T-CAP 12 кВт — це надійне, економне й екологічне рішення для опалення приватного будинку або малого бізнесу. Висока ефективність у поєднанні з довговічністю та гнучкістю інтеграції робить його одним із найкращих варіантів на ринку.
