Завдання

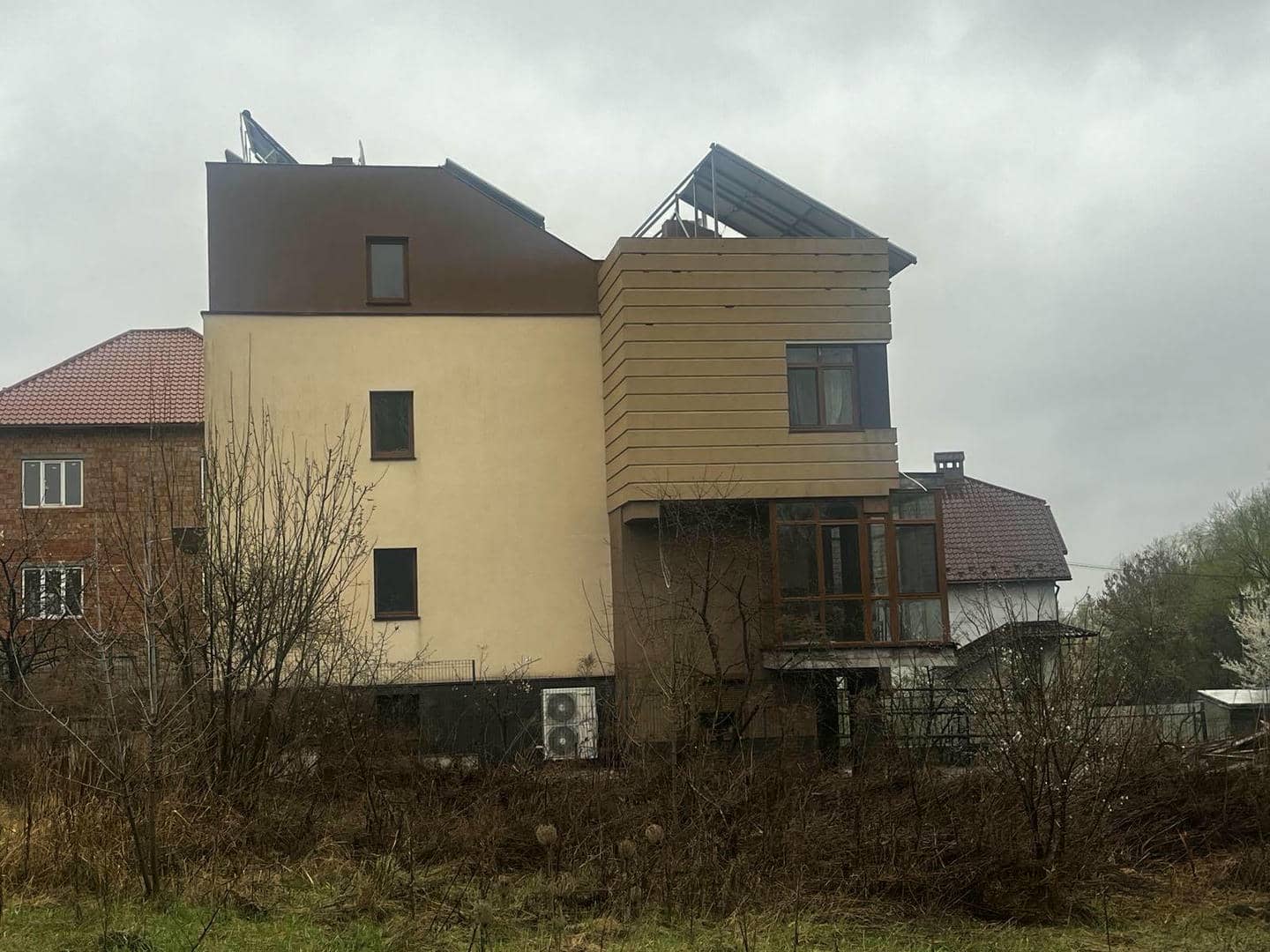

Модернізація опалювальної системи в приватному будинку, де до цього опалення здійснювалося електрокотлом. Будинок повністю забезпечується електроенергією від сонячних батарей, встановлених на даху. Основна мета – підвищення ефективності системи опалення та зниження витрат на електроенергію.
Рішення
В рамках модернізації було встановлено тепловий насос Raymer RAY-18DS1-EVI (380V), який інтегровано в існуючу систему опалення. Обладнання підключено до буферної ємності та баку ГВП для забезпечення оптимального розподілу тепла в системі. Це рішення дозволило значно знизити енергоспоживання та підвищити комфорт у будинку в зимовий період, використовуючи екологічно чисту енергію від сонячних панелей.

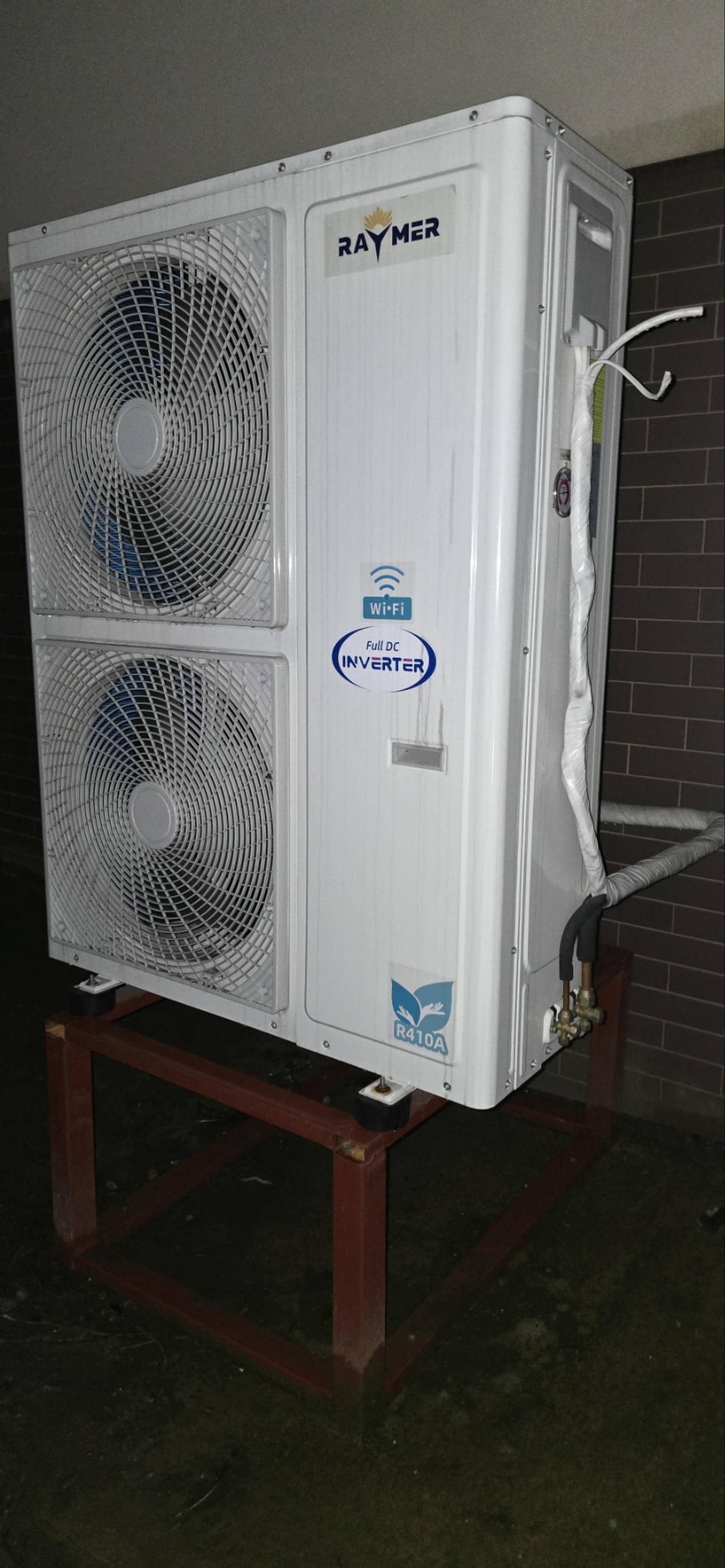

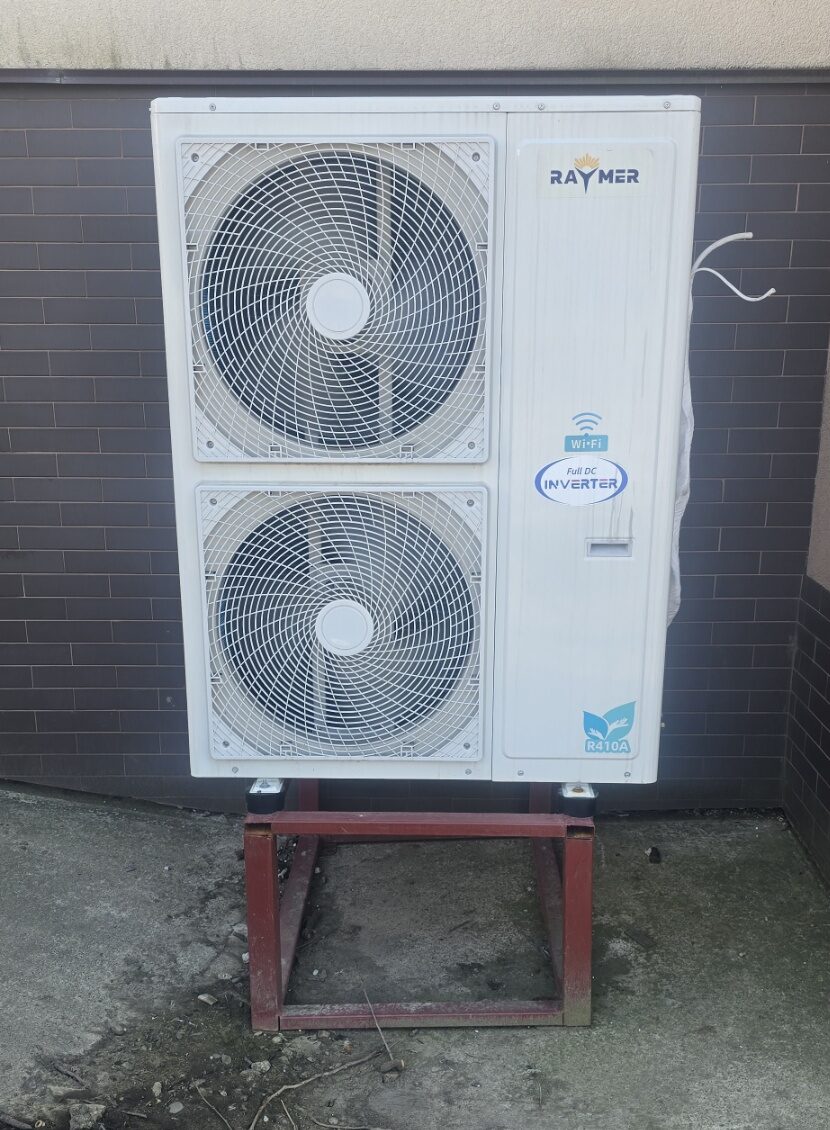

1. Монтаж зовнішнього блоку теплового насосу RAY-18DS1-EVI (380V)
Зовнішній блок теплового насоса Raymer RAY-18DS1-EVI (380V) було встановлено на міцній металевій підставці, яка забезпечує надійну фіксацію та стійкість обладнання. Металева конструкція має антикорозійне покриття, що гарантує довговічність та стійкість до зовнішніх впливів. Між опорними точками було встановлено віброізоляційні подушки, що знижують рівень шуму та вібрацій під час роботи насоса.
Під час монтажу було особливу увагу приділено ізоляції трубопроводів. Всі з’єднання на холодоагентній трасі герметично заізольовані спеціальним матеріалом, який запобігає тепловтратам. Для підвищення стійкості до зовнішніх умов застосовано фольговану ізоляцію, що також захищає від ультрафіолетового випромінювання. Місця входу труб у стіну додатково оброблені герметиком для запобігання потраплянню вологи та втратам тепла.

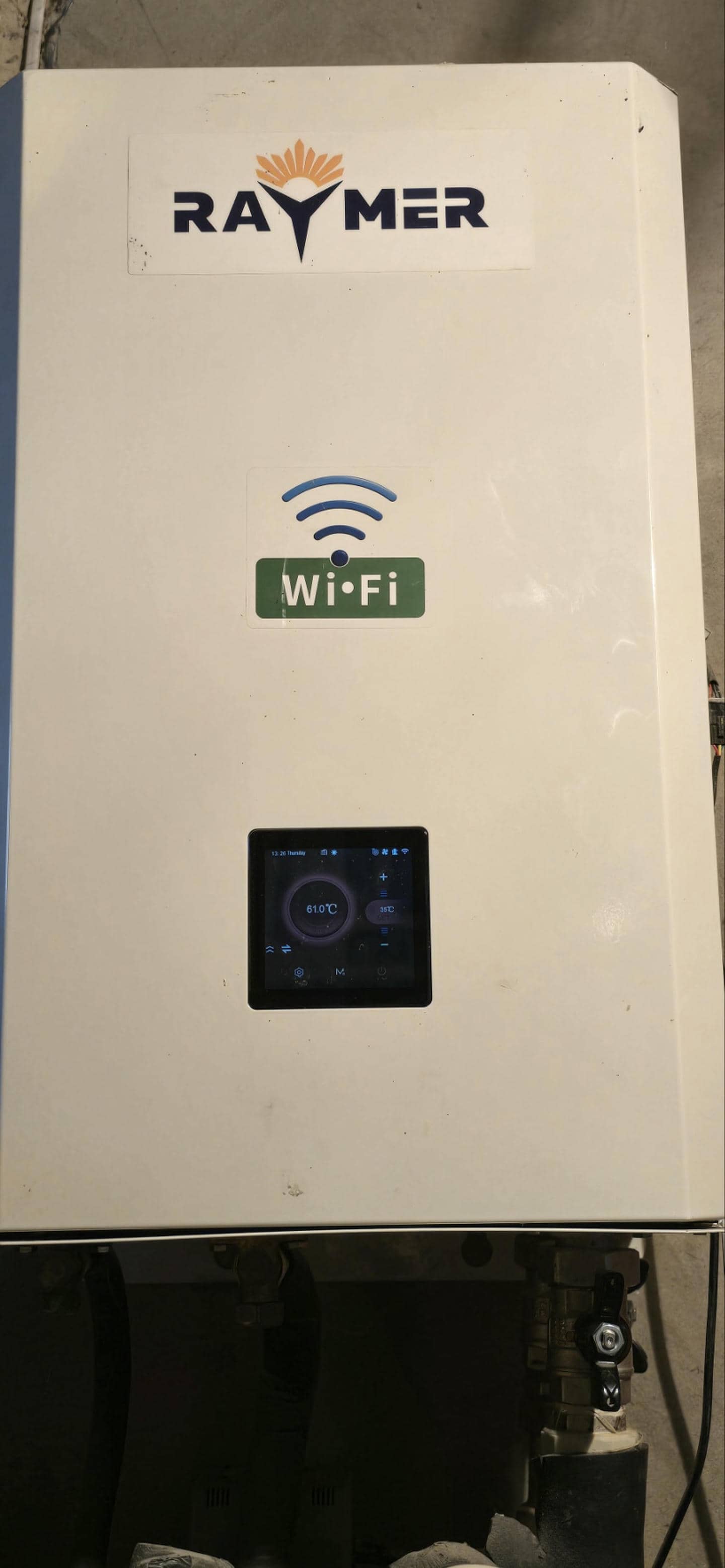

2. Монтаж внутрішнього блоку теплового насосу RAY-18DS1-EVI (380V)

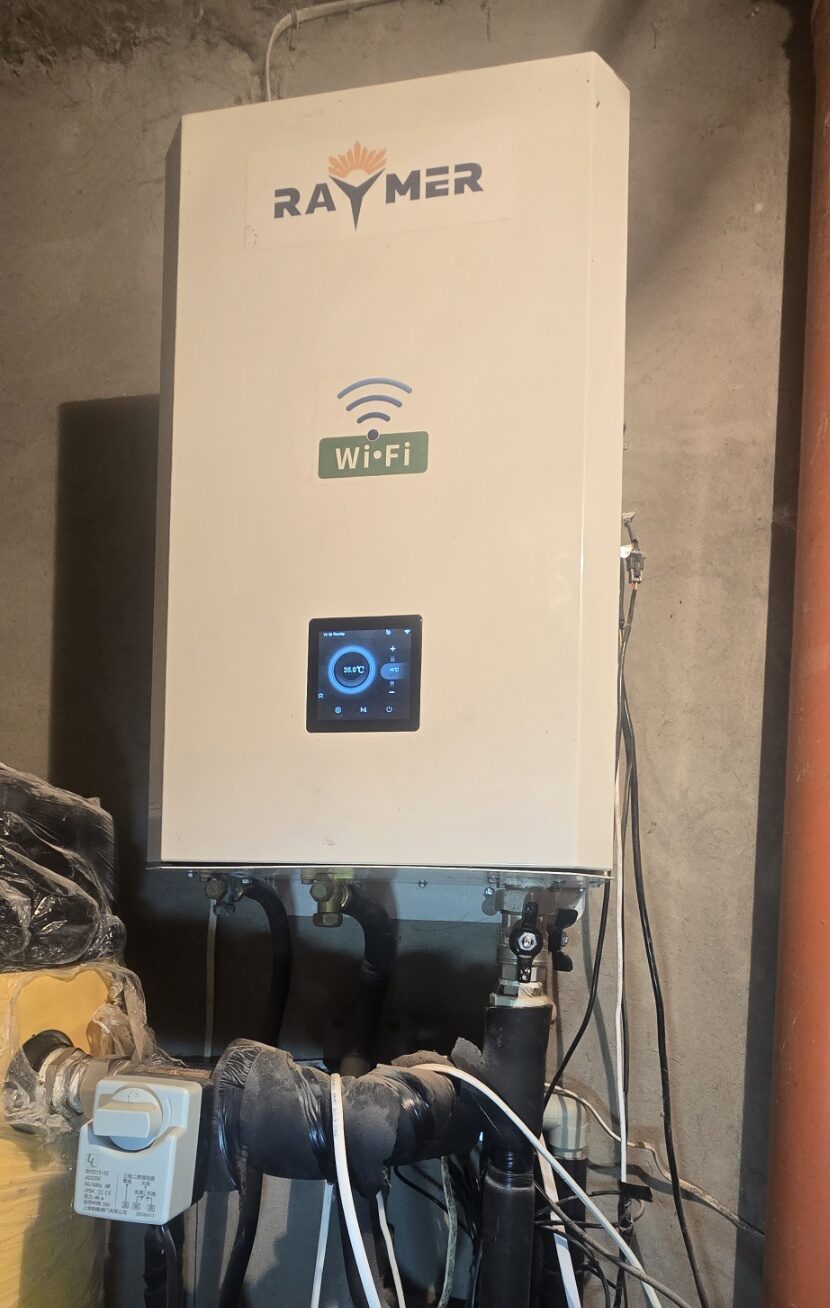

Гідромодуль теплового насоса Raymer RAY-18DS1-EVI (380V) був встановлений у технічному приміщенні, що забезпечує зручний доступ для обслуговування та контролю роботи системи. Обладнання закріплене на стіні на спеціальних кронштейнах, що гарантує його надійну фіксацію та знижує вібрації під час роботи.
Підключення гідромодуля виконано з використанням надійних трубопроводів із попередньою ізоляцією для мінімізації тепловтрат. Всі з’єднання ретельно герметизовані, що виключає можливість протікань та сприяє стабільній роботі системи. Для захисту від замерзання в зимовий період застосовано утеплення контурів, яке підсилено фольгованою ізоляцією.
У системі також реалізовано підключення до бака-накопичувача, що забезпечує постійний запас гарячої води та підвищує ефективність обігріву. Для коректного розподілу потоків води встановлені циркуляційні насоси та запірна арматура, що забезпечують оптимальний тиск і рівномірний розподіл тепла по всій системі.
Додатково підключено систему керування з можливістю дистанційного моніторингу та налаштування параметрів через Wi-Fi, що дозволяє контролювати роботу теплового насоса навіть на відстані.

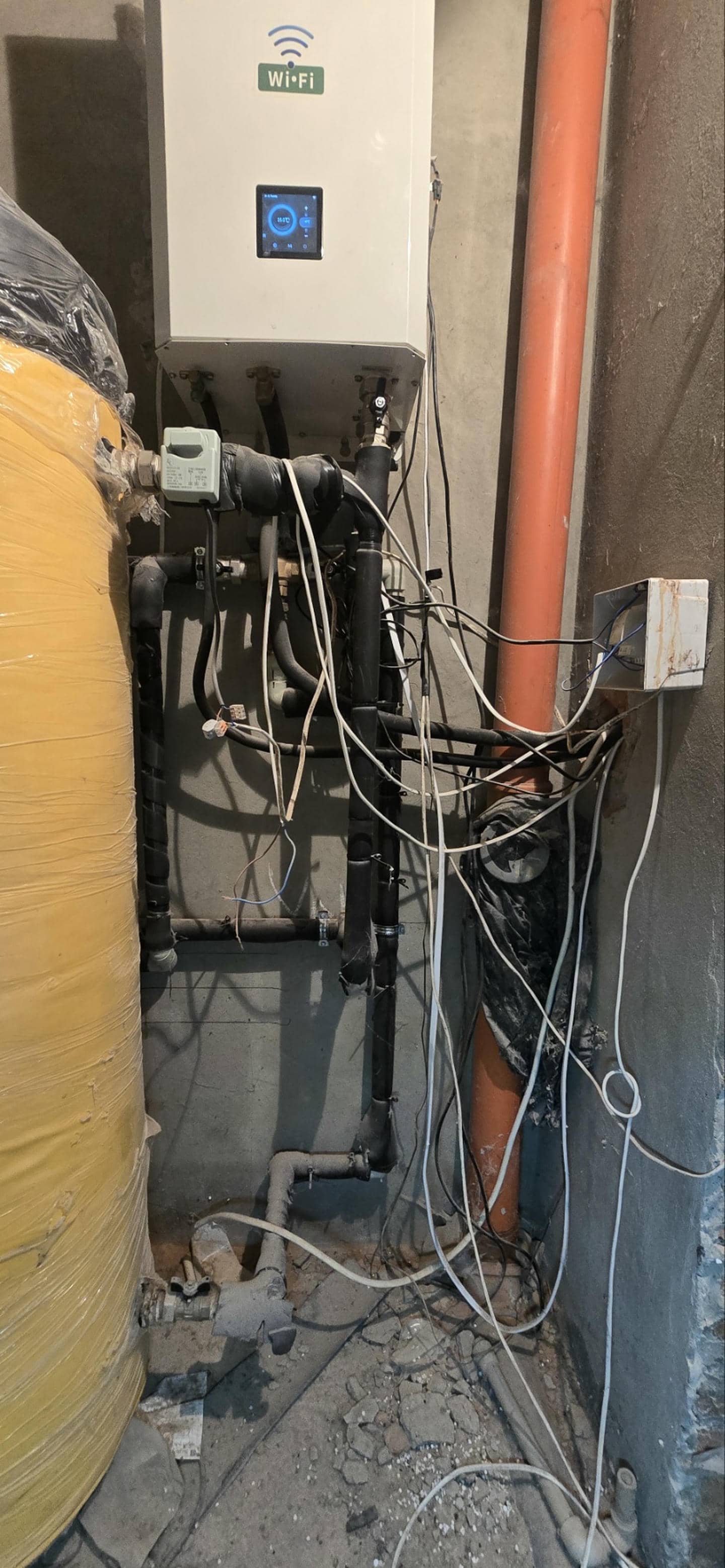

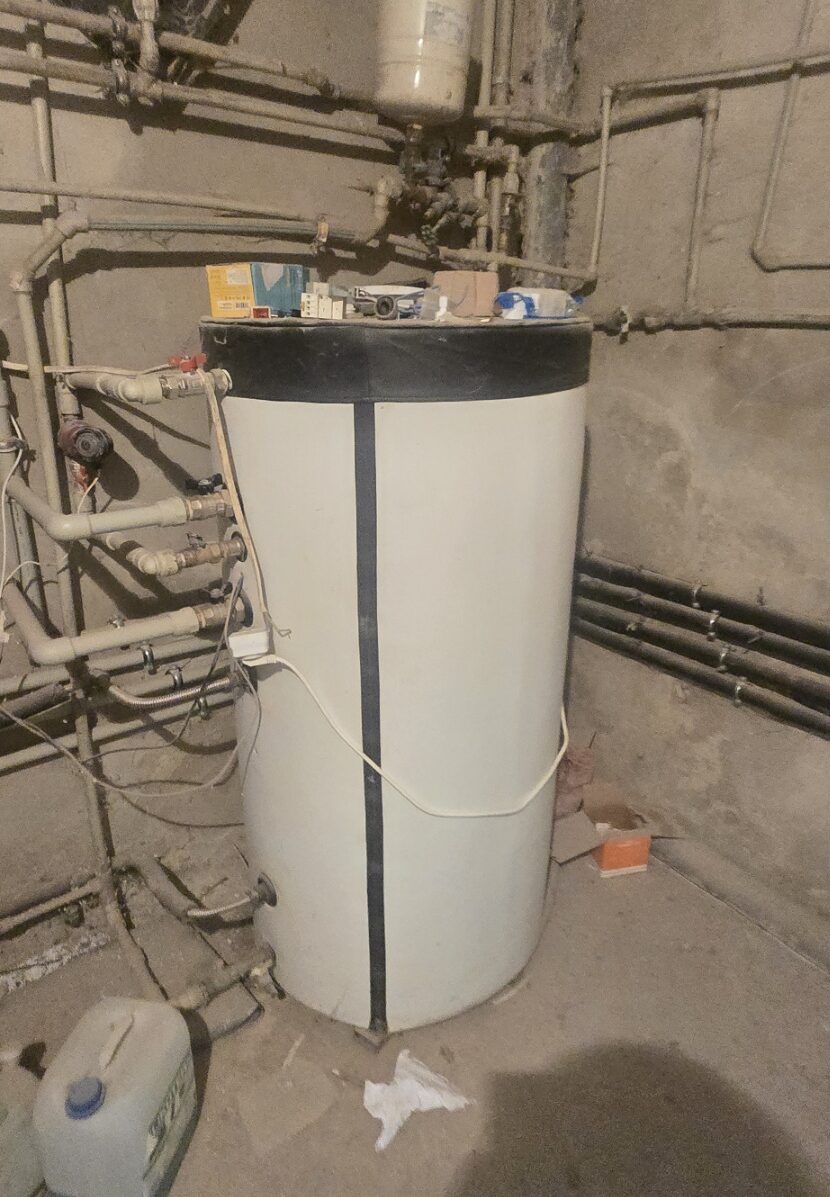

3. Підключення буферної ємності
Буферна ємність, яка інтегрована в систему з тепловим насосом Raymer RAY-18DS1-EVI (380V), була встановлена в технічному приміщенні поруч із гідромодулем. Ємність підключена до основного контуру опалення для забезпечення стабільної циркуляції теплоносія та компенсації теплових коливань. Це рішення дозволяє підтримувати оптимальний температурний режим навіть при змінних навантаженнях на систему.
Підключення виконано за допомогою надійних металопластикових труб, які були попередньо заізольовані для зменшення тепловтрат. Всі стики герметизовані спеціальними ущільнювачами та армовані хомутами для запобігання протікання. Вхід та вихід буферної ємності оснащені запірними кранами, що дозволяє оперативно відключати її від загальної системи при необхідності технічного обслуговування або ремонту.
Додатково в системі передбачено встановлення термометрів та манометрів для контролю температури та тиску в буферній ємності, що забезпечує надійний моніторинг роботи. Це гарантує стабільну роботу системи, продовжує її ресурс та підвищує загальну ефективність опалення в будинку.

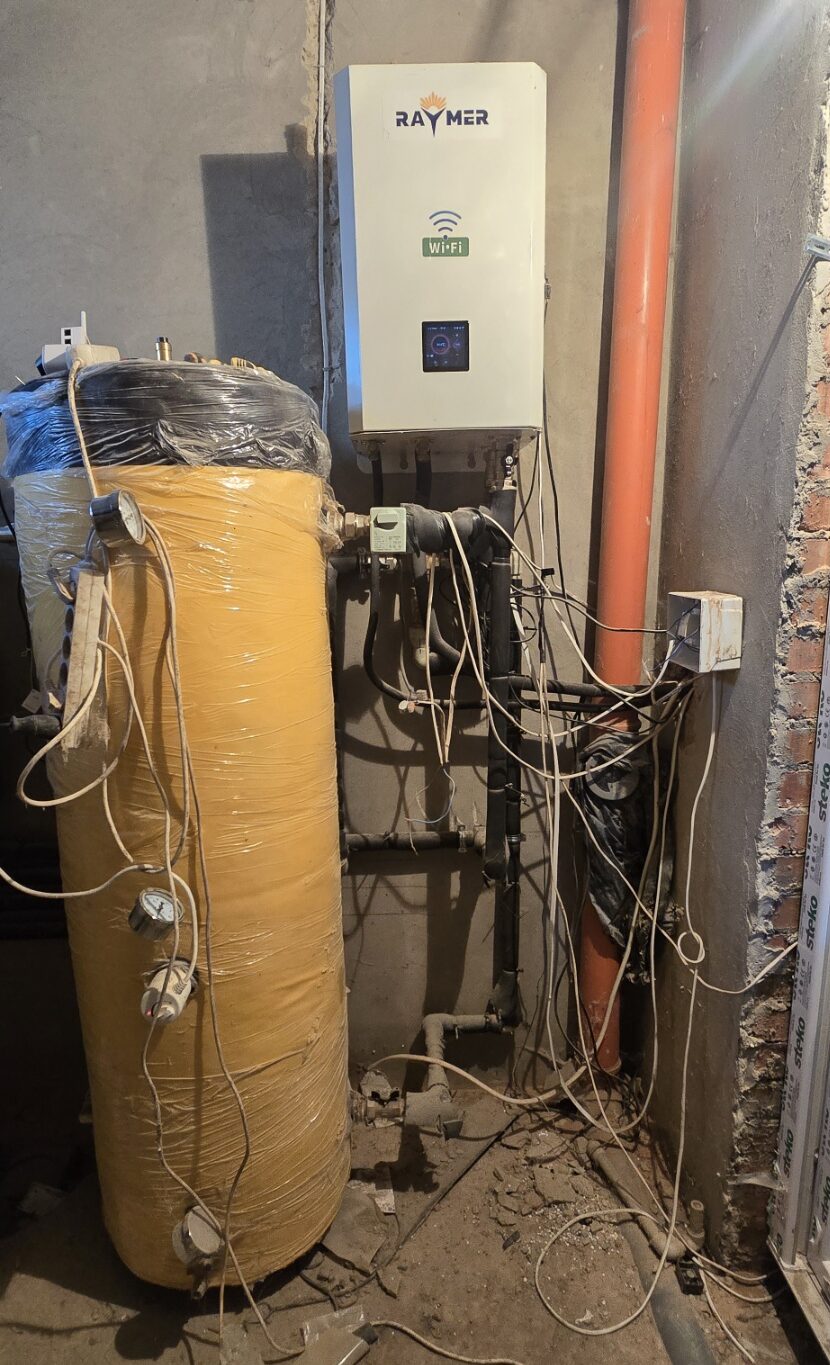

4. Підключення баку ГВП
Бак гарячого водопостачання (ГВП), який видно на фото, був інтегрований у систему теплового насоса Raymer RAY-18DS1-EVI (380V) для забезпечення стабільної подачі гарячої води. Підключення виконано з дотриманням всіх необхідних вимог для ефективної роботи та безпеки.
Підключення:
Вхід холодної води — підключений у нижній частині бака, забезпечує надходження холодної води в теплообмінник. На трубопроводі встановлений запірний кран, що дозволяє перекривати подачу води при обслуговуванні.
Вихід гарячої води — підключений у верхній частині бака для забезпечення максимальної температури на виході. Для запобігання зворотньому току встановлений зворотній клапан.
Рециркуляція — передбачена можливість підключення рециркуляційного контуру, що дозволяє підтримувати постійну температуру в системі та оперативну подачу гарячої води до споживачів.
Магістраль до теплового насоса — бак підключений до контуру теплового насоса, який нагріває теплоносій, забезпечуючи підігрів води в баку.
Група безпеки — на трубопроводі встановлені запобіжний клапан, манометр та розширювальний бак, що видно на фото. Це дозволяє контролювати тиск і забезпечує безпеку роботи системи.
Теплоізоляція — бак має шар ізоляції, який зменшує тепловтрати та підвищує ефективність системи.
Таким чином, підключення баку ГВП дозволяє забезпечити будинок стабільною гарячою водою та підвищує загальну енергоефективність опалювальної системи
Принцип роботи всієї системи разом
Зовнішній блок теплового насоса, встановлений на відкритому просторі, забирає тепло з навколишнього повітря навіть при низьких температурах і передає його в систему за допомогою циркуляційного контуру. Теплоносій, нагрітий у зовнішньому блоці, надходить у гідромодуль, який розташований у технічному приміщенні. У гідромодулі відбувається управління температурою та розподіл тепла між опалювальними контурами і буферною ємністю.
Буферна ємність виконує роль теплового акумулятора, згладжуючи коливання в роботі насоса і забезпечуючи рівномірне постачання тепла в систему опалення. З буферної ємності теплоносій циркулює через радіатори або теплу підлогу, підтримуючи комфортну температуру в приміщеннях.
Паралельно з опаленням, частина тепла спрямовується на нагрів води в баку ГВП. Холодна вода надходить у бак, де нагрівається за допомогою внутрішнього теплообмінника, підключеного до системи теплового насоса. Гаряча вода постачається до кранів та душових, забезпечуючи постійний комфорт у користуванні.
Вся система працює синхронно, керується автоматикою, яка регулює температуру в залежності від потреб користувача та зовнішніх умов. Це забезпечує максимальну енергоефективність і стабільну роботу навіть у складних кліматичних умовах.
Особливості теплового насоса Raymer RAY-18DS1-EVI
Економія електроенергії: Тепловий насос забезпечує до 80% економії електроенергії завдяки використанню тепла з навколишнього середовища, що знижує витрати порівняно з традиційними методами опалення.
Екологічна чистота: Використання фреону R410A робить насос екологічно безпечним, знижуючи викиди CO2 і сприяючи боротьбі зі зміною клімату.
Безшумна робота: Насос працює тихо, що дає змогу використовувати його в житлових приміщеннях без дискомфорту. Вбудована функція охолодження створює комфортний мікроклімат влітку.
Інверторна технологія: Насос автоматично регулює потужність залежно від потреб, забезпечуючи стабільний обігрів та енергоефективність.
Технологія EVI: Збільшує ефективність насоса в умовах низьких температур шляхом впорскування додаткової пари під час стиснення, що покращує продуктивність у зимових умовах.
Віддалений доступ через Wi-Fi: Можливість управління насосом і моніторингу його роботи через смартфон або комп’ютер з будь-якої точки з доступом до Інтернету.
Надійність і довговічність: Висока якість матеріалів і сучасні технології забезпечують тривалий термін служби, що підтверджується позитивними відгуками користувачів про стабільність роботи і комфорт.
Користь для клієнта при заміні електрокотла на тепловий насос?
Замовник, який замінює електрокотел на тепловий насос, отримує кілька суттєвих переваг:
Зниження витрат на енергію: Теплові насоси зазвичай споживають менше електроенергії для виробництва такої ж кількості тепла, що може призвести до значних знижень витрат на опалення.
Екологічність: Використання теплового насоса зменшує викиди CO2, оскільки він черпає енергію з навколишнього середовища, що робить його більш екологічно чистим рішенням.
Універсальність: Теплові насоси можуть не тільки обігрівати приміщення, а й забезпечувати охолодження влітку та гаряче водопостачання, що робить їх універсальним рішенням для комфорту протягом року.
Поліпшення комфорту: Системи теплових насосів забезпечують більш стабільні температури та краще регулювання, що підвищує загальний комфорт у будинку.
Менше обслуговування: Теплові насоси зазвичай потребують меншого обслуговування порівняно з електрокотлами, що зменшує витрати на технічне обслуговування.
Довговічність: Теплові насоси мають довший термін служби порівняно з електрокотлами, що знижує потребу в заміні обладнання.
Загалом, заміна електрокотла на тепловий насос суттєво підвищила енергоефективність, зменшити витрати, покращити комфорт та мати позитивний вплив на екологію.
