Аналіз проєкту
У рамках підвищення енергоефективності приватного будинку в селі Яблунівка було прийнято рішення замінити існуючу систему електричного опалення на сучасне теплове обладнання. Раніше опалення здійснювалося електрокотлом, що забезпечував тепло для будівлі площею 150 м². Однак із зростанням вартості електроенергії та потребою в більш ефективному рішенні власник звернувся до альтернативних джерел тепла.
Рішення
Після попереднього об’єкта, аналізу теплових втрат будинку, наявних технічних умов, а також очікувань замовника щодо комфорту та витрат, було обрано оптимальний варіант — повітряний тепловий насос Raymer RAY-15D2MN-EVI типу “повітря-вода”. Це обладнання здатне ефективно працювати в умовах низьких температур і забезпечувати як опалення, так і нагрів води для побутових потреб.
У результаті електрокотел було демонтовано, а на його місце змонтовано тепловий насос із сучасною автоматикою та енергозберігаючими компонентами. Детальніше про особливості монтажу та налаштування — у наступному розділі.
1. Монтаж зовнішнього блоку теплового насоса Raymer RAY-15D2MN-EVI

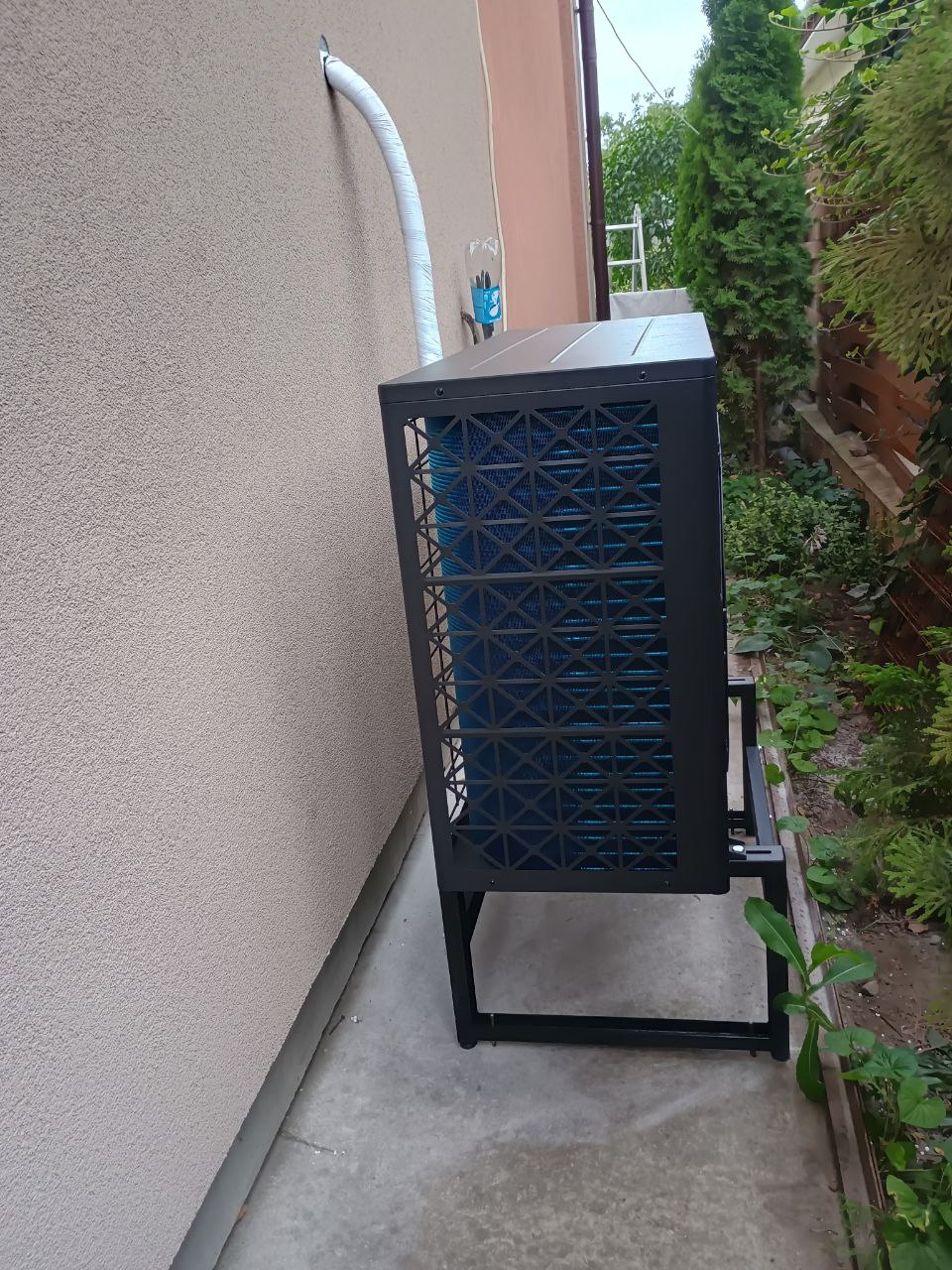

Зовнішній блок теплового насоса було встановлено у задній частині будинку, в зоні, захищеній від сильних вітрів та прямих сонячних променів. Місце розташування було обране з урахуванням кількох ключових факторів:
-
достатня вентиляція та вільна циркуляція повітря, незважаючи на наявність поруч декоративних кущів;
-
зручність доступу для технічного обслуговування в майбутньому;
-
захищеність від шумового впливу на житлові приміщення — блок встановлено на достатній відстані від вікон і зон відпочинку.

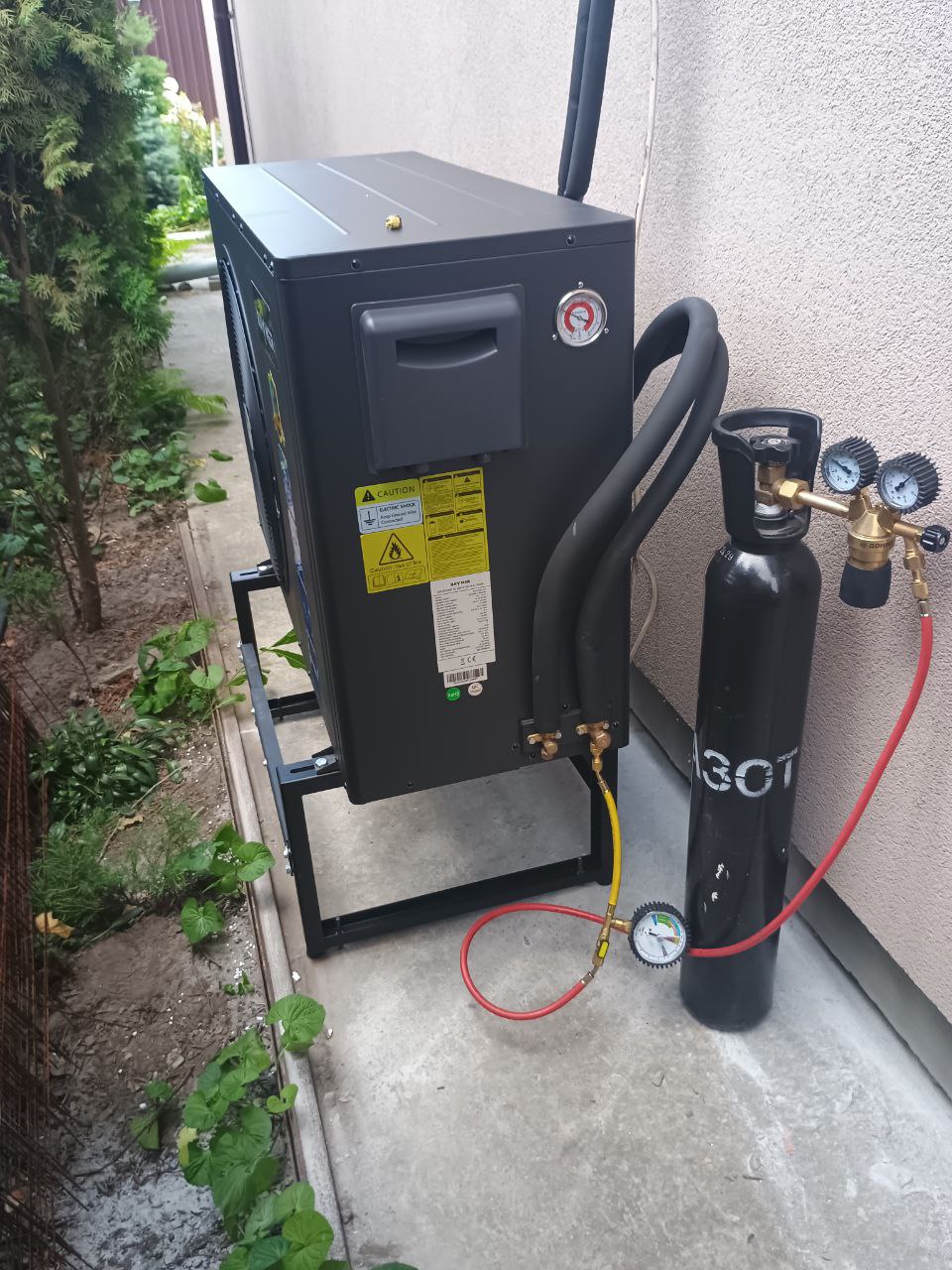

Перед монтажем була підготовлена бетонна основа з антивібраційними подушками, що дозволяє знизити рівень шуму та запобігає передачі вібрацій на фундамент. Блок закріплено на спеціальних металевих консолях з антикорозійним покриттям.
Усі з’єднання виконані згідно з вимогами виробника:
Попри наявність кущів неподалік, простір навколо блока залишається відкритим. Забір і викид повітря відбувається безперешкодно, що відповідає вимогам до ефективної роботи повітряного теплового насоса. При потребі зелені насадження буде частково підрізано для збереження достатнього повітряного потоку в літній сезон, коли система працює в режимі охолодження.

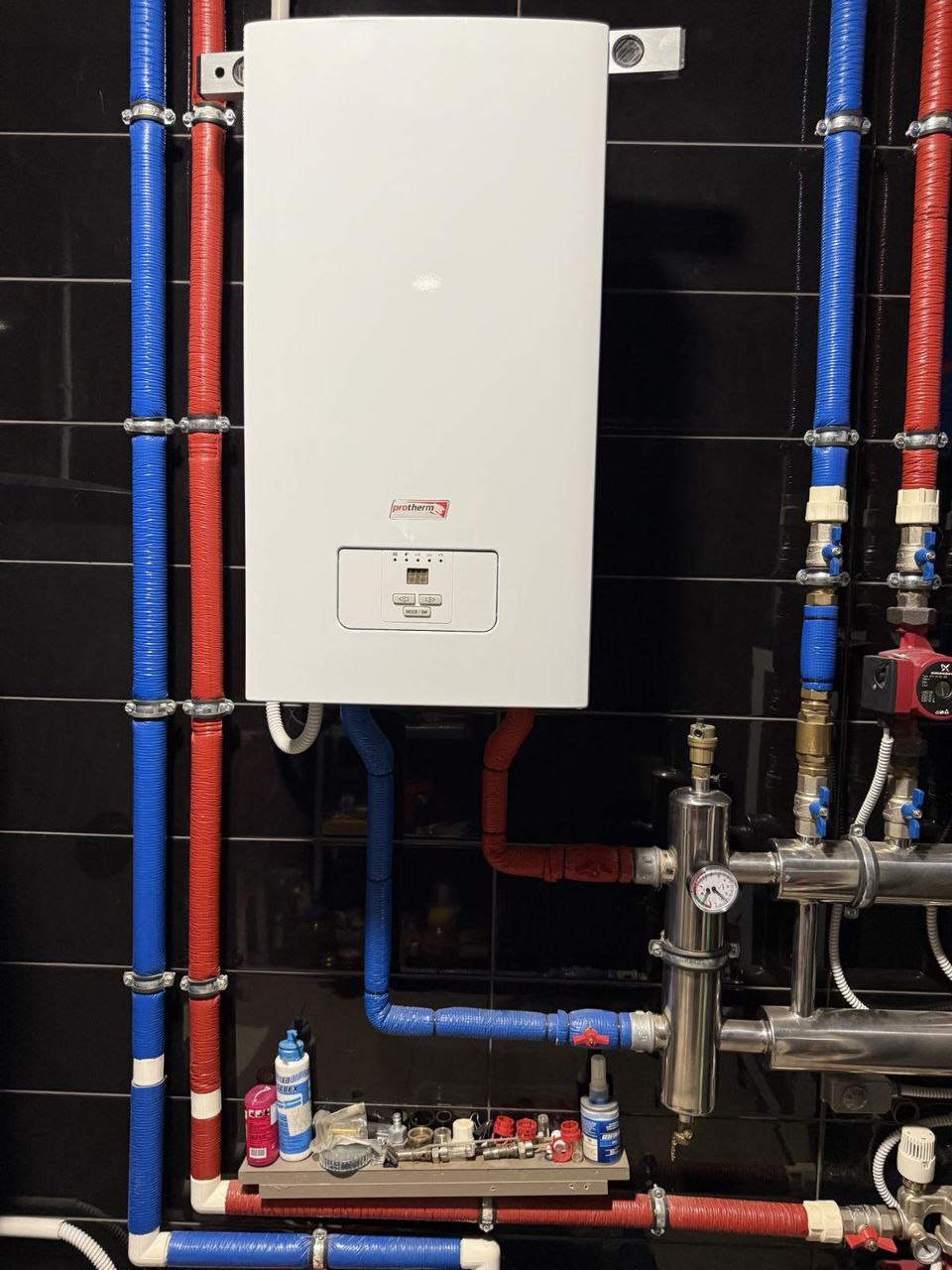

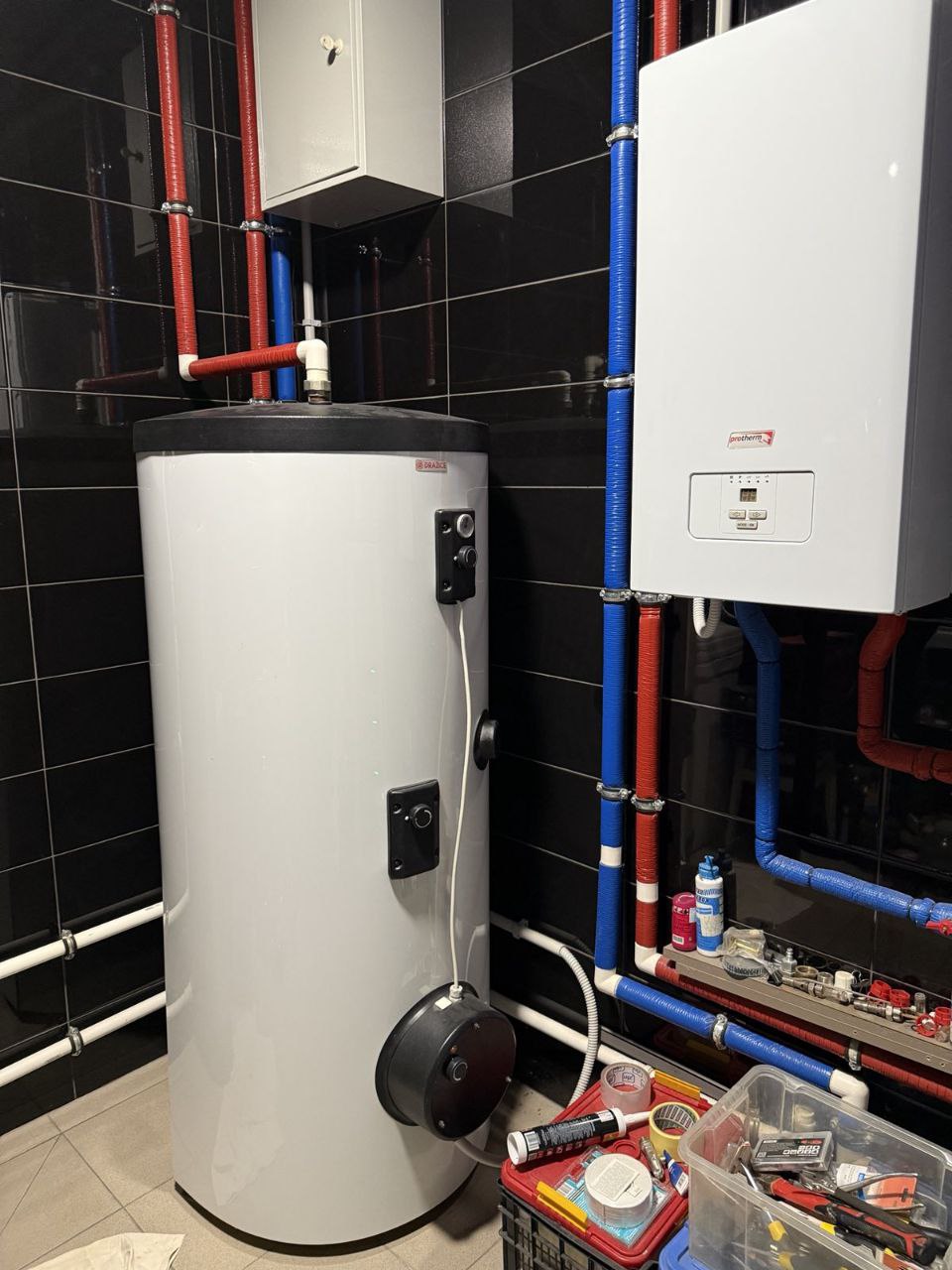

2. Демонтаж електрокотла: підготовчий етап перед встановленням теплового насоса
Перед тим як перейти до монтажу теплового насоса Raymer RAY-15D2MN-EVI, необхідно було провести демонтаж раніше встановленого електрокотла, який використовувався для опалення будинку.
Роботи розпочались з відключення системи від електропостачання — це критичний етап, який гарантує безпеку під час подальших дій.
Після цього:
-
акуратно від’єднали котел від електричної мережі;
-
демонтували кабелі живлення, слідкуючи за збереженням ізоляції та правильним маркуванням для подальшого використання в новій системі;
-
зняли з’єднання з системою трубопроводів опалення;
-
зняли сам котел з настінного кріплення, уникнувши пошкоджень оздоблення в приміщенні.

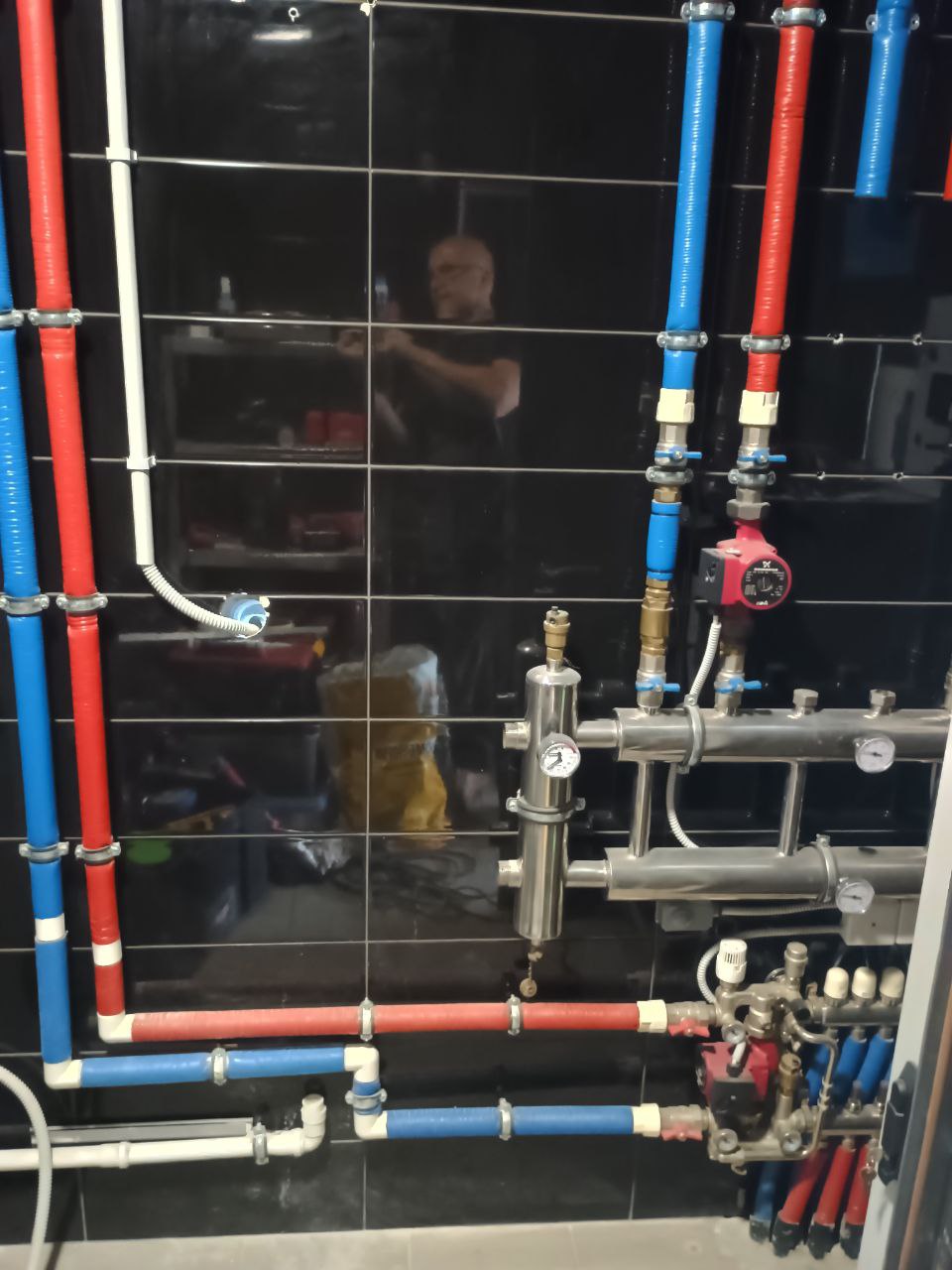

Також було перевірено стан труб, до яких планувалося під’єднати тепловий насос. За необхідності проведено локальну заміну фітингів і перекомпонування ділянок для сумісності з новим обладнанням.

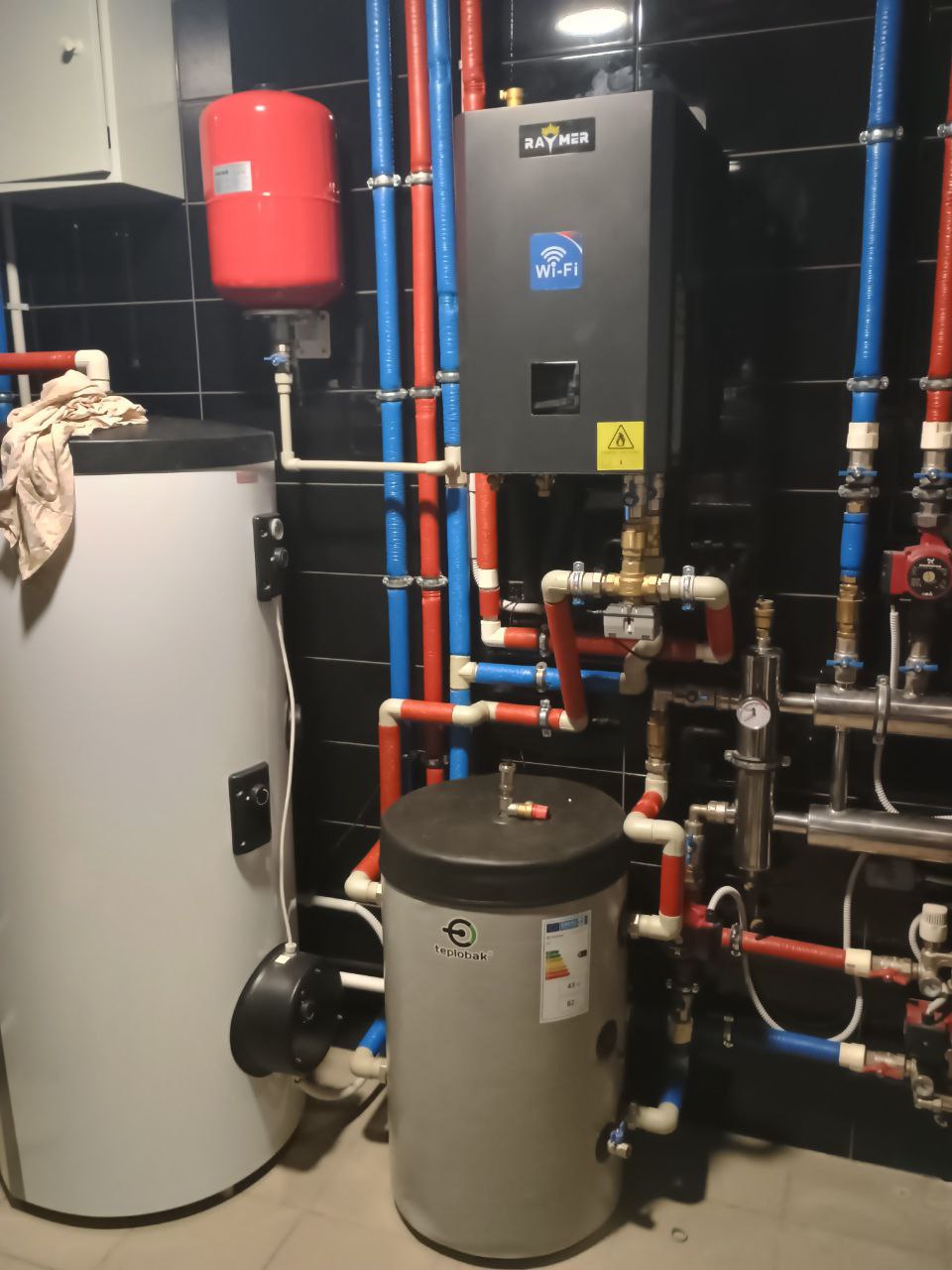

3. Монтаж внутрішнього блоку: інтеграція теплового насоса в існуючу систему опалення

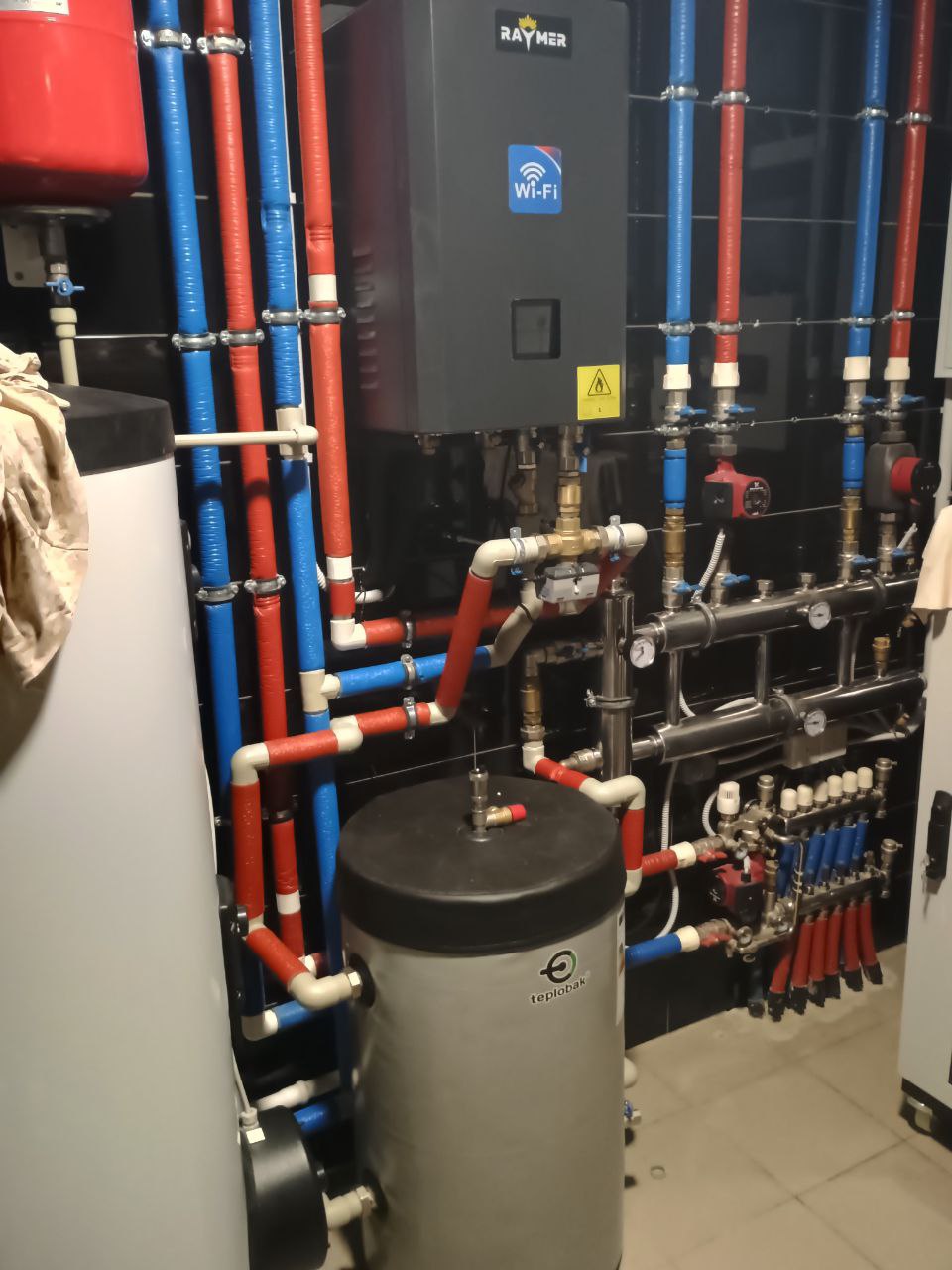

Після демонтажу електрокотла та підготовки приміщення наступним етапом став монтаж внутрішнього блоку теплового насоса Raymer RAY-15D2MN-EVI. Цей етап був критично важливим, адже саме внутрішній модуль забезпечує розподіл теплової енергії по системі та взаємодіє з теплоносієм у контурі будинку.
Місце встановлення було обрано те саме, де раніше знаходився електрокотел — у технічному приміщенні з легким доступом до основних магістралей та електромережі. Це дозволило скоротити час монтажу та зменшити обсяг необхідних змін у розводці.
Основні етапи монтажу:
Кріплення блоку до стіни. Блок встановлювався на антивібраційні опори для зниження шуму під час роботи. Площа приміщення дозволила забезпечити достатній зазор для обслуговування з усіх боків.

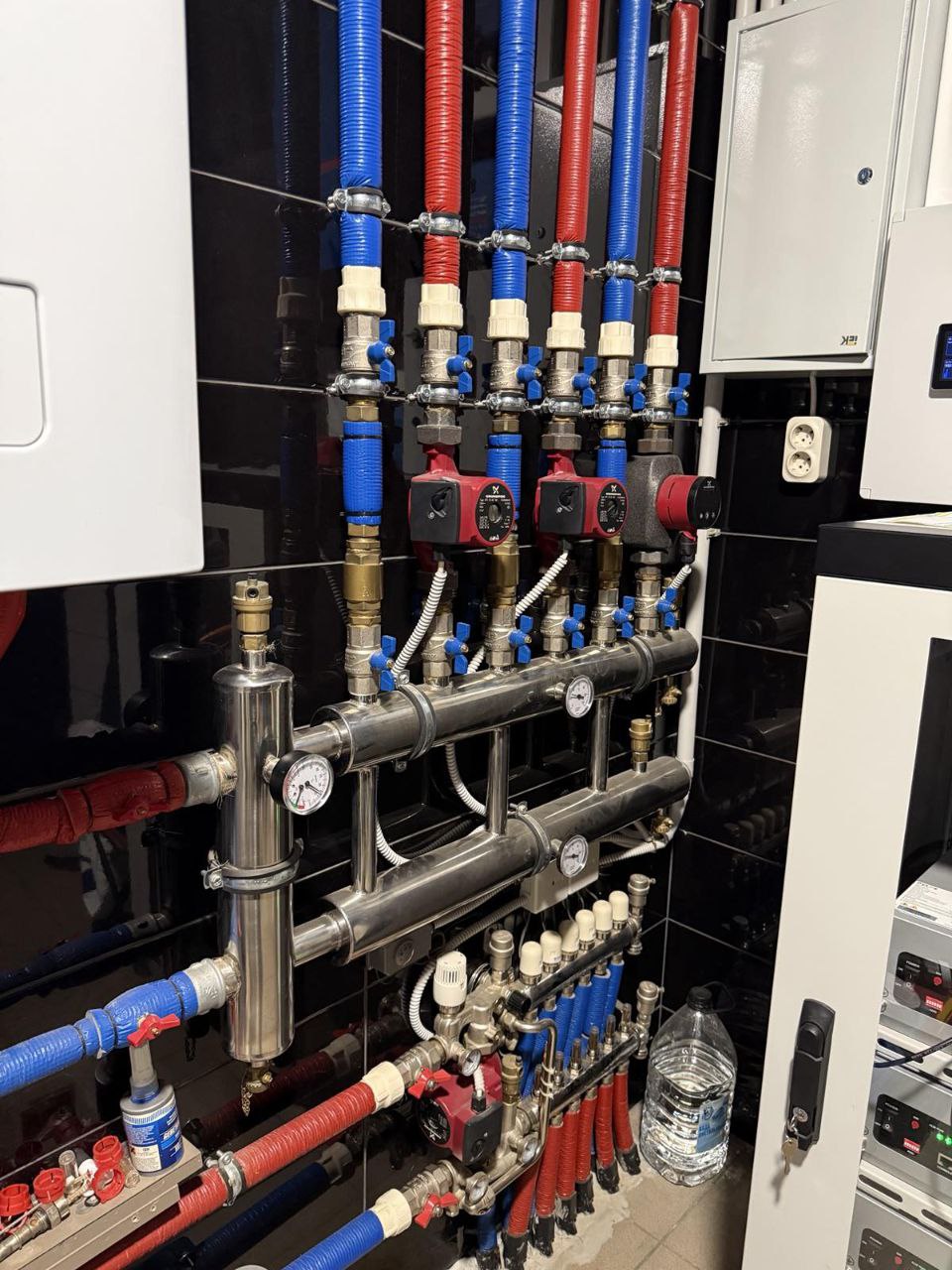

Підключення до гідравлічної системи. Внутрішній блок був під’єднаний до існуючої системи опалення з урахуванням гідравлічних характеристик. Для цього використано якісні фітинги та ізоляційні матеріали. Також встановлено фільтр грубого очищення та запірну арматуру для зручності експлуатації.
Електромонтажні роботи. Підключення живлення здійснювалося з урахуванням вимог безпеки: окремий автомат, захисне заземлення, правильне навантаження по фазах. Система була підключена до контролера управління з можливістю інтеграції в “розумний будинок”.
Контур рециркуляції та безпеки. Змонтовано контур з розширювальним баком, групою безпеки та повітровідводчиком для стабільної та безпечної роботи.
Перший запуск і тестування. Після заповнення системи теплоносієм і перевірки на герметичність, було проведено пробний запуск. Система вийшла на номінальний режим без збоїв, тиск та температури відповідали нормі.
4. Монтаж та підключення буферної ємності: стабільність і ефективність системи
Щоб забезпечити стабільну роботу теплового насоса Raymer RAY-15D2MN-EVI та оптимізувати його цикли включення/вимкнення, до системи була додана буферна ємність — важливий елемент для ефективного та довговічного функціонування гідравлічного контуру.
Об’єм буферної ємності підібраний відповідно до теплового навантаження будинку та характеристик насоса. У даному випадку — для площі 150 м² — це дозволило зберегти теплову інерцію, зменшити кількість пусків компресора та підвищити загальний комфорт в опаленні.
Основні етапи монтажу:

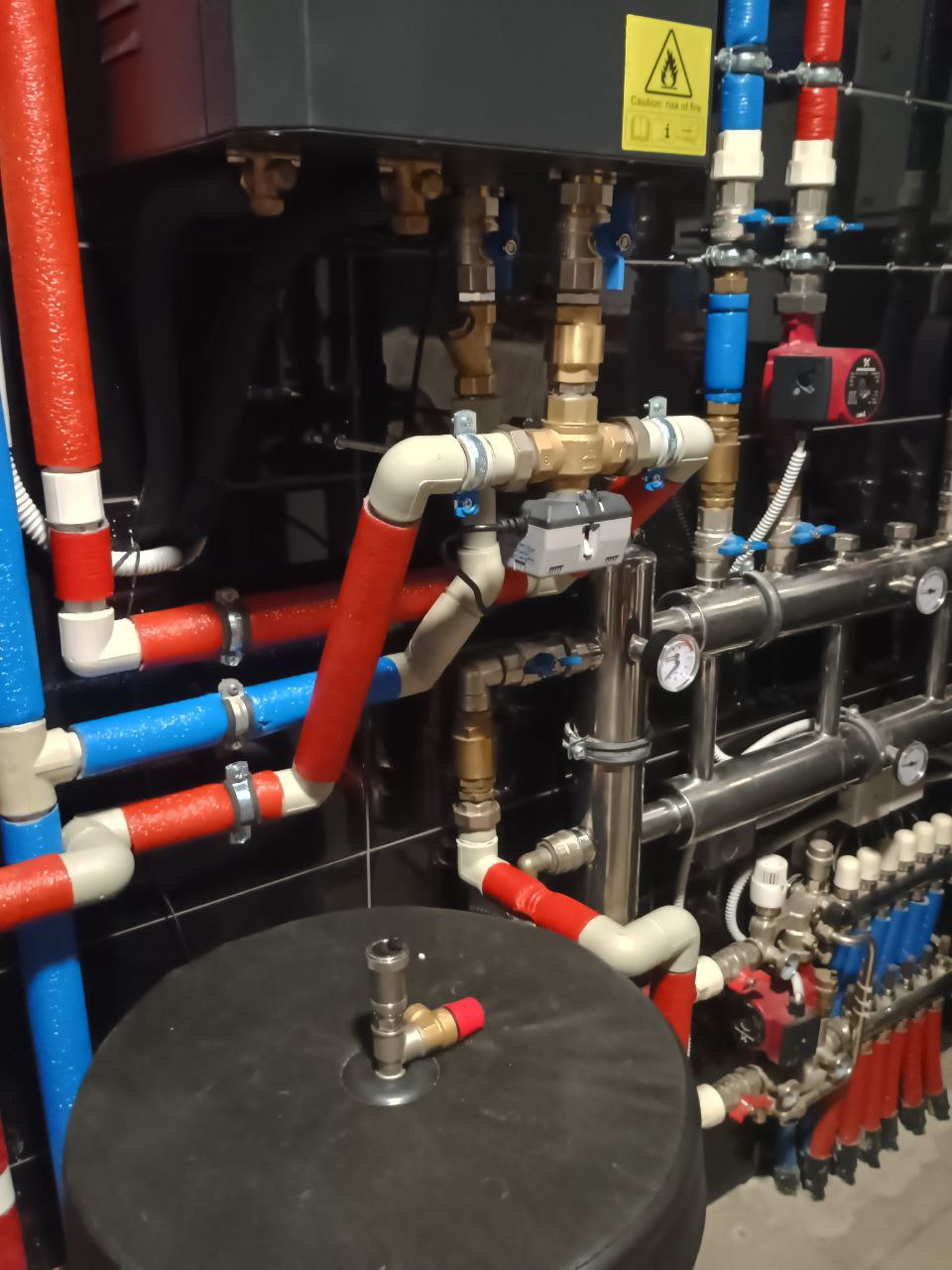

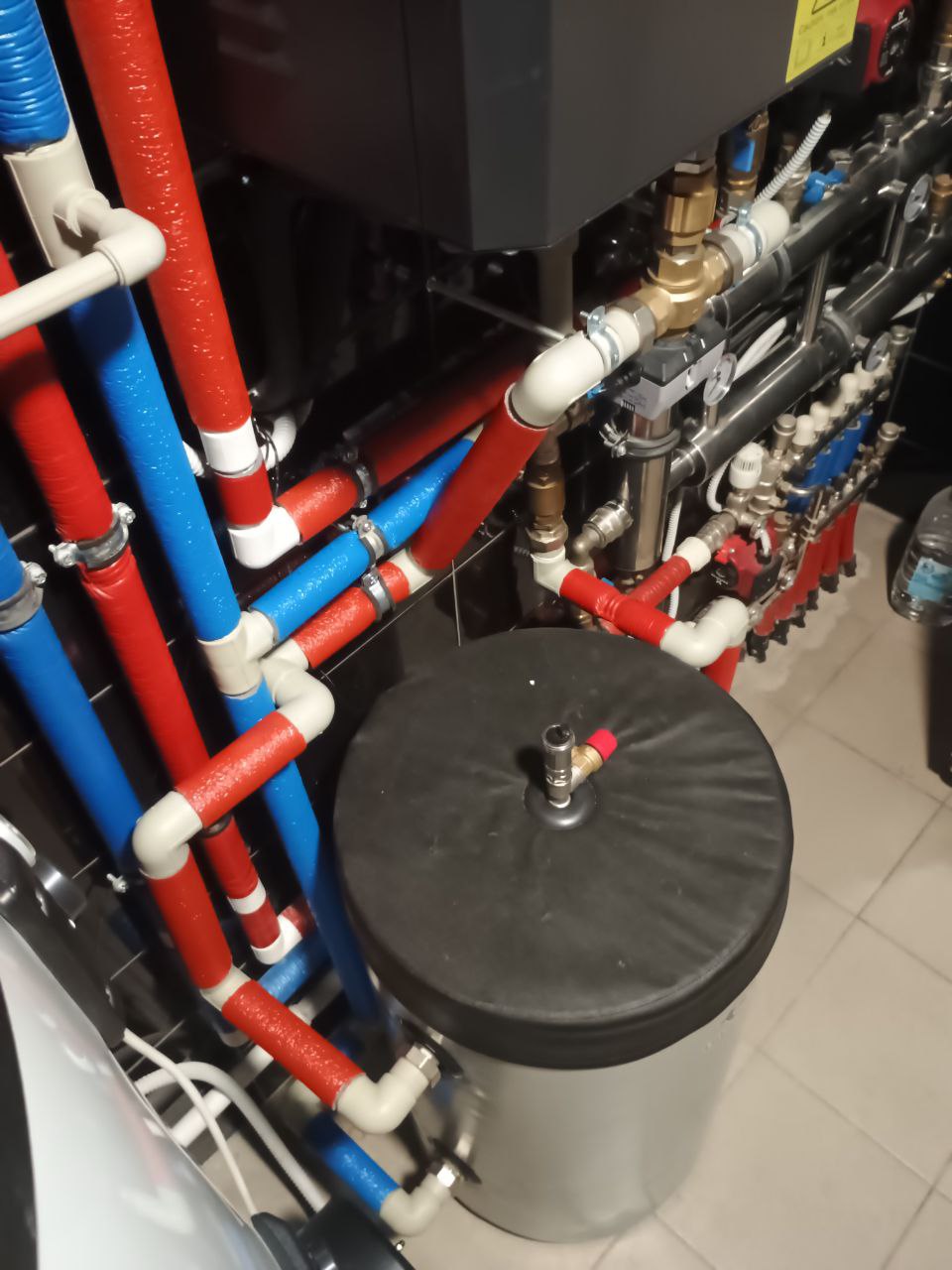

Розміщення буферної ємності
Ємність була встановлена в технічному приміщенні поруч із внутрішнім блоком. Підлога попередньо була укріплена, а місце вибрано так, щоб забезпечити легкий доступ для обслуговування. Для зменшення тепловтрат використано якісну теплоізоляцію.
Підключення до гідромодуля теплового насоса
Вхід і вихід буферної ємності з’єднані з гідромодулем за допомогою теплоізольованих трубопроводів. При цьому враховано напрям потоку теплоносія для забезпечення правильної циркуляції.
Установлено запірну арматуру, кульові крани, зворотні клапани та розширювальний бак, що дозволяє легко обслуговувати систему в майбутньому.
Гідравлічна розв’язка
Буферна ємність також виконує функцію гідравлічного роздільника — вона дозволяє уникнути конфлікту між насосами теплового насоса та циркуляційними насосами системи опалення. Це важливо для досягнення стабільного тиску та рівномірного розподілу тепла в усіх зонах будинку.
Інтеграція в контур опалення
Вихід з буферної ємності з’єднано з основним контуром опалення будинку. Для кращого регулювання температури встановлено датчики температури та автоматичний регулятор, що контролює температуру в залежності від погодних умов або внутрішнього клімату.
Пуско-налагоджувальні роботи
Після монтажу система була заповнена теплоносієм, проведено перевірку герметичності, промивку трубопроводів та запуск. Буферна ємність показала стабільну роботу з чітким розподілом тепла по всій системі.
Таким чином, монтаж буферної ємності суттєво підвищив надійність, економічність та зручність експлуатації системи опалення. Тепловий насос працює рівномірно, без перевантажень, а температура в будинку підтримується стабільно навіть при різких змінах зовнішньої температури.

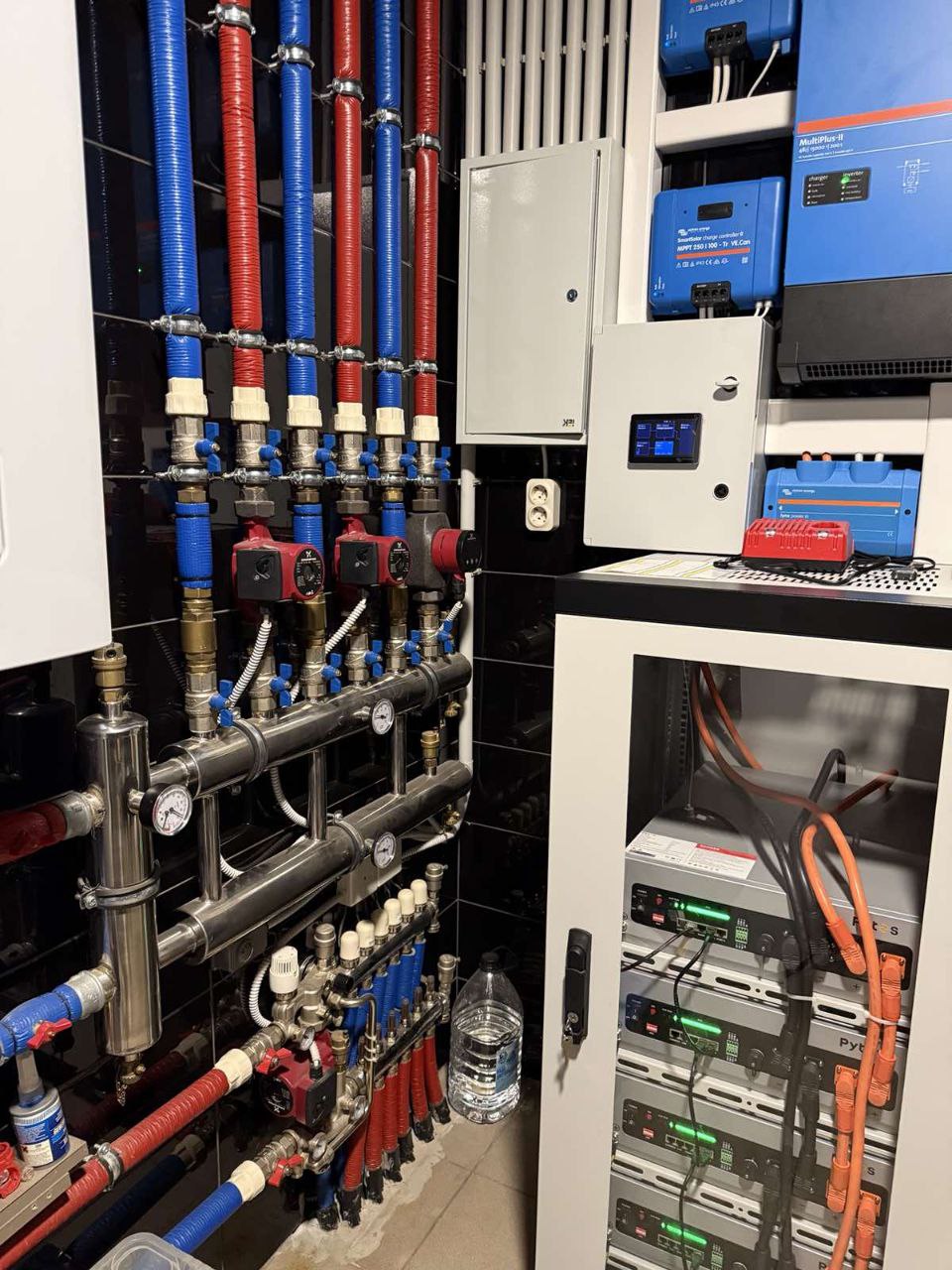

5. Підключення теплового насоса до системи сонячного електропостачання
Один з ключових етапів цього проєкту — інтеграція теплового насоса Raymer RAY-15D2MN-EVI з системою сонячного електроживлення, яка вже була встановлена в будинку. Така комбінація відкриває широкі можливості для економного, стабільного й екологічного опалення.
Сумісність теплового насоса з інверторною системою
Тепловий насос чудово працює в парі з сонячними інверторами типу Victron MultiPlus-II, які забезпечують стабільне живлення навіть при змінному навантаженні. Завдяки високій енергоефективності самого теплового насоса та можливості роботи на зниженій потужності, енергії від сонячних панелей та акумуляторів цілком достатньо для його щоденного функціонування.
Зменшення витрат та залежності від мережі
В денний час тепловий насос працює переважно за рахунок генерації від сонячних панелей, без залучення електроенергії з мережі. У нічний час — живлення забезпечується з акумуляторних батарей Pylontech, розміщених у спеціальній шафі. Це дозволяє повністю покрити потреби будинку в теплі та гарячій воді, навіть у похмуру погоду.
Інтелектуальне керування та автоматизація
Інверторна система Victron у поєднанні з сенсорним контролером дозволяє автоматично розподіляти джерела живлення, відстежувати роботу теплового насоса в режимі реального часу та налаштовувати пріоритети споживання.
Це зручно, надійно та гарантує стабільну роботу всієї системи незалежно від зовнішніх умов.
Чому варто обрати тепловий насос Raymer?
Raymer — це сучасне, енергоефективне рішення для опалення та охолодження вашого будинку. У складних умовах високих тарифів на електроенергію та нестабільного енергозабезпечення, саме тепловий насос Raymer дозволяє зменшити витрати та стати максимально енергонезалежним.
1. Висока енергоефективність
Теплові насоси Raymer використовують принцип вилучення тепла з навколишнього повітря. На кожен кіловат спожитої електроенергії вони виробляють до 4 кВт теплової енергії. Це означає, що в порівнянні з традиційними електрокотлами, споживання електроенергії знижується в 3–4 рази.
2. Інверторна технологія
Raymer оснащений інверторним компресором, який автоматично регулює потужність у відповідь на зміни температури в будинку. Це дозволяє не лише зменшити витрати, а й забезпечити плавну, безшумну та стабільну роботу системи без пікових навантажень.
Ідеальна сумісність із сонячними інверторами
Якщо у вашому будинку вже встановлена сонячна електростанція або ви плануєте її встановити — тепловий насос Raymer стане ідеальним партнером у цій системі. Чому?
1. Максимальне використання «зеленої» енергії
Raymer може працювати впродовж дня на сонячній електроенергії, без залучення мережі. А завдяки акумуляторним батареям типу Pylontech, встановленим у шафі, він також живиться від накопиченої енергії вночі або в похмуру погоду. Це знижує залежність від загальної електромережі та економить ваші кошти.
2. Стабільна робота через інвертор Victron
Інвертор Victron MultiPlus-II з вбудованим контролером MPPT гарантує якісне перетворення постійного струму з панелей у змінний для побутових приладів, зокрема для теплового насоса. Завдяки широкому діапазону напруг і розумному керуванню, інвертор забезпечує стабільне живлення насоса навіть при коливаннях генерації.
3. Автоматизоване управління
Уся система працює в автоматичному режимі — через сенсорний дисплей користувач може моніторити споживання, пріоритети живлення, рівень заряду батарей та потужність генерації. Тепловий насос інтегрується в цю систему й автоматично підлаштовується під доступну енергію, не потребуючи втручання.
Вигоди для клієнта
- До 70% економії в порівнянні з електрокотлом.
- Можливість повної автономності — система працює навіть при відключенні електроенергії.
- Підвищення енергоефективності будинку, що позитивно впливає на його вартість та комфорт.
- Зелена енергія без шкоди для довкілля.
- Довгострокова інвестиція — мінімальні експлуатаційні витрати, надійна робота впродовж багатьох років.
Висновок
Обираючи тепловий насос Raymer у поєднанні з сонячною енергосистемою, ви отримуєте максимально ефективне, надійне та автономне опалення, яке забезпечує тепло, комфорт і стабільність у будь-яку пору року — без зайвих витрат. Це рішення, яке працює на вас щодня і окупається в найкоротші строки.
