Мета проекту:
Клієнтом було заявлено розрахувати обладнання для заміни наявної системи опалення на основі електрокотла, оскільки споживання електроенергії було доволі значним і дорогим з огляду на постійне подорожчання комунальних послуг.
Реалізація:
Зваживши всі показники заданого об’єкту: площу, утеплення, температурні особливості місцевості, розміщення котельні в будинку та перепади висот, вирішено встановити інверторний тепловий насос Raymer RAY-18DS1-EVI, який цілком зможе забезпечити теплом задану площу опалення, працює навіть за дуже низьких температур до -30 градусів та не втрачає своєї потужності за її коливаннях, а також добре інтегрується з уже наявною системою опалення, тож знімати електрокотел нема потреби, який залишиться резервним джерелом опалення в разі тих чи інших неприємних ситуацій.
Етапи виконання робіт
1. Підбір обладнання з урахуванням кліматичних умов місцевості
З огляду на те, що клімат у Київській області став доволі помірним останнім часом, але інколи температура може сягати нижче -20°C, було ухвалено рішення встановити тепловий насос Raymer RAY-18DS1 EVI, який завдяки інверторній технології легко адаптує свою роботу до погодних умов та здатний працювати при температурі -30°C.
Будинок ще в процесі побудови, тому планується гарне утеплення пінопластом, що ще краще зберігатиме тепло в будинку, зменшуватиме потребу в роботі теплового насоса на максимальних обертах весь час.

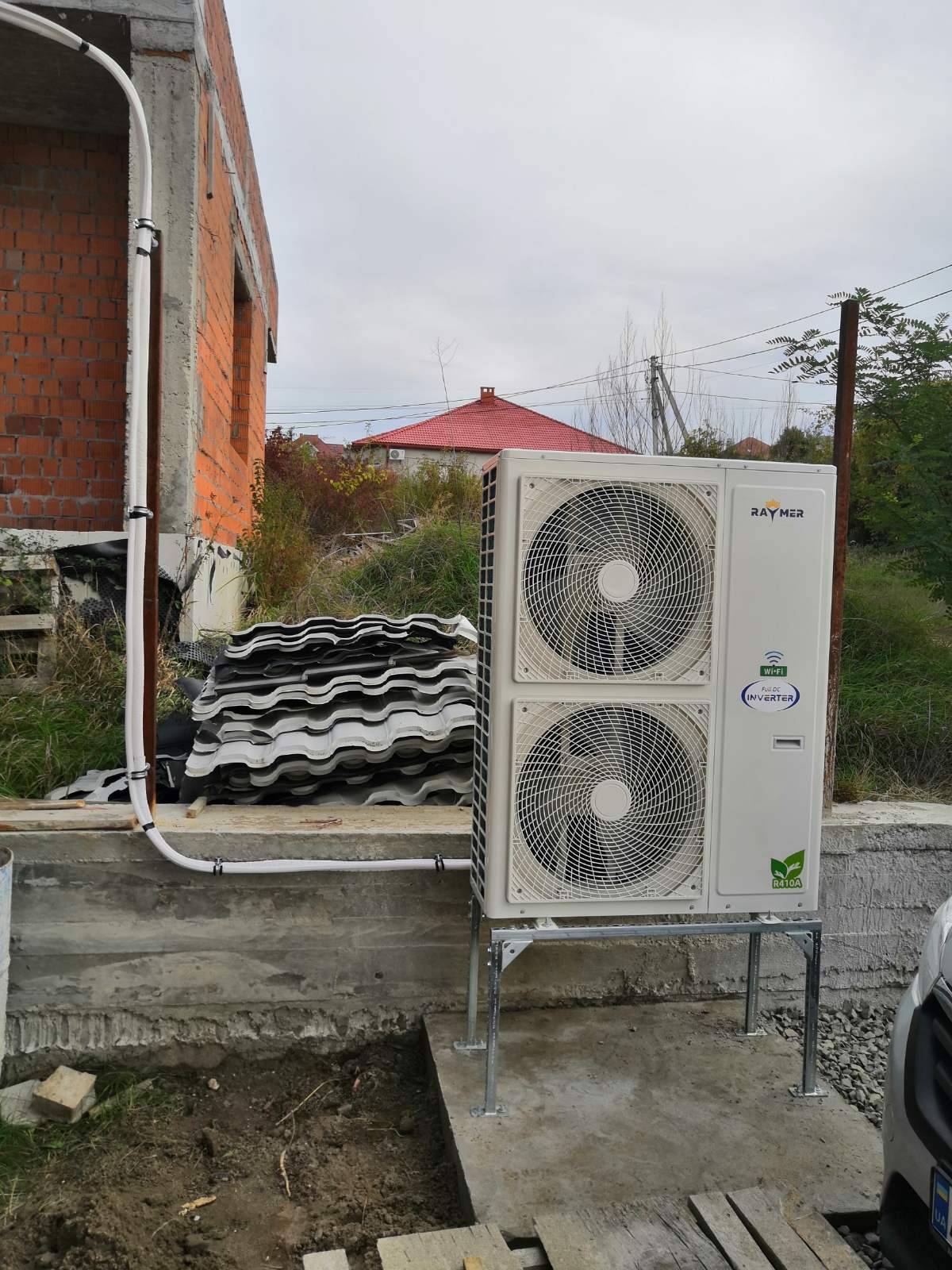

2. Монтаж зовнішнього блока
Під час встановлення було ретельно продумано місце для зовнішнього блока для його нормального функціонування, оскільки потрібне відкрите місце з хорошим доступом до повітря.
Високий клас захисту всіх елементів дозволяє блоку витримувати різноманітні погодні умови без зниження продуктивності, тому вирішено встановити блок у дворі будинку.
Зовнішній блок було встановлено на металеву підставку, яка гарантує стійкість усієї конструкції. Підставку створено таким чином, щоб витримувати вагу блоку і забезпечувати надійну фіксацію під час роботи компресора і вентиляторів.
Для зменшення вібрацій, які можуть виникати під час роботи компресора та вентилятора, зовнішній блок було додатково оснащено антивібраційними опорами, що сприяють зниженню рівня шуму та знижують рівень вібрації на деталі.
Довжина фреонової магістралі з поворотами становить близько 4-5 метрів, що забезпечує оптимальне з’єднання між зовнішнім блоком і внутрішніми компонентами системи. Враховано перепад висоти з усіма технічними рекомендаціями від заводу.
3. Встановлення внутрішнього блоку
Внутрішній блок теплового насоса Raymer RAY-18DS1 EVI було встановлено в котельні будинку біля електрокотла, щоб було зручно врізатися в уже прокладені труби. Завдяки компактному розміщенню всередині приміщення, вдалося зберегти простір і забезпечити оптимальну циркуляцію повітря.
Систему трубопроводів було під’єднано з урахуванням усіх стандартів та з ізоляцією з’єднань, щоб уникнути протікання теплоносія, що може пошкодити обладнання.
Всі з’єднання були ретельно перевірені на герметичність, що забезпечує стабільну роботу системи.
Гідромодуль було під’єднано до бака ГВП окремими з’єднаннями, щоб забезпечити пряму циркуляцію води між ними.
4. Встановлення розширювального бака
Оскільки ця система працюватиме без накопичувального бака, ухвалено рішення встановити додатковий розширювальний бак на 20 л для скидання надлишкової води із системи під час її нагрівання, щоб не створювати надмірний тиск, який може пошкодити цілісність усіх з’єднань.

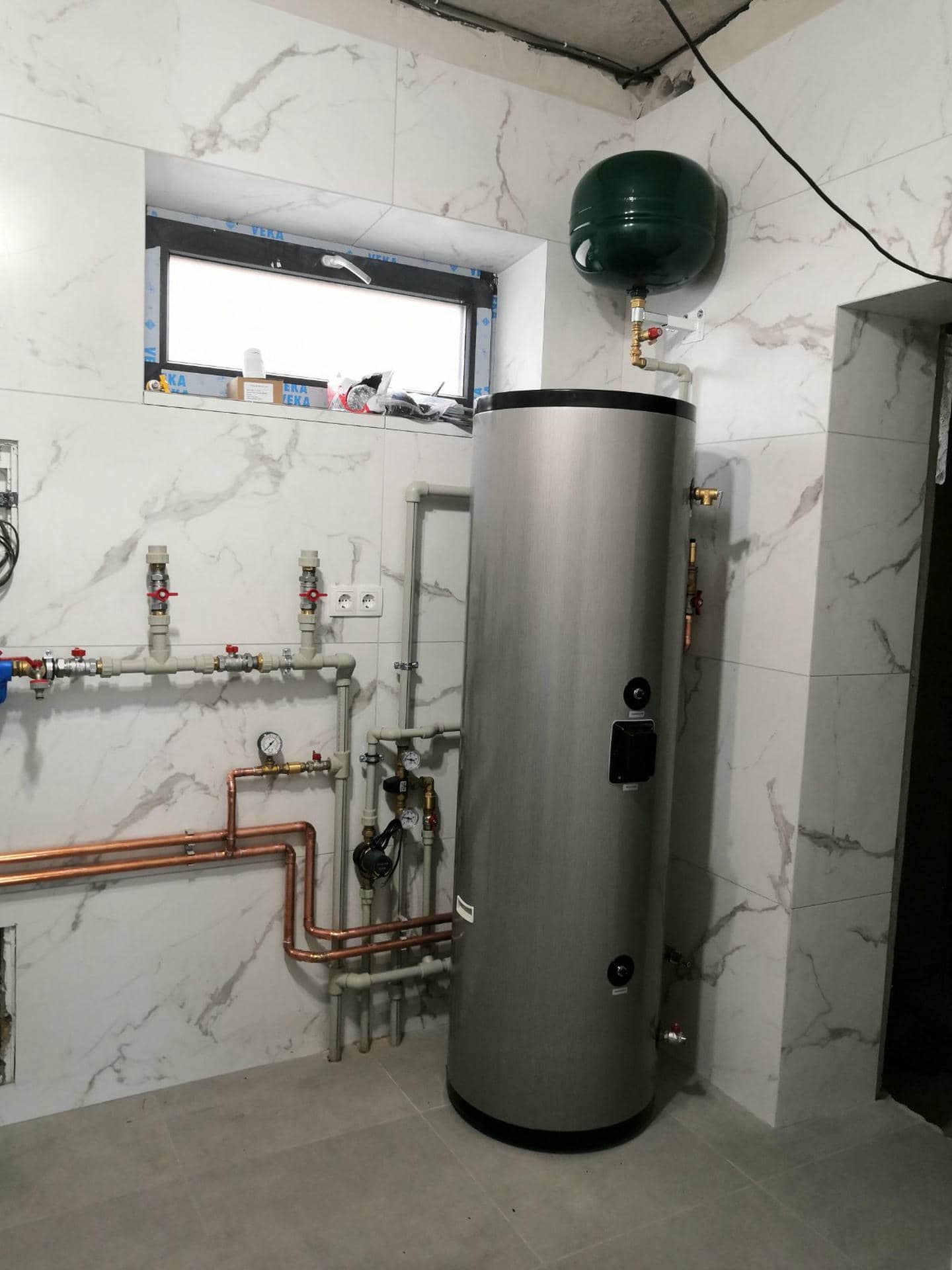

5. Підключення гарячого водопостачання
Бак непрямого нагріву Raymer DHWP 300L був інтегрований в систему для забезпечення гарячого водопостачання. Цей нержавіючий бак забезпечує високу продуктивність і надійність, що робить його відмінним вибором для побутових потреб.
Обсяг бака становить 300 літрів, що забезпечує достатню кількість гарячої води для великої родини. Він виготовлений з нержавіючої сталі, що гарантує тривалий термін експлуатації та стійкість до корозії. Внутрішній теплообмінник забезпечує ефективне нагрівання води, що дає змогу швидко досягати бажаної температури.
Бак встановлений на підлогу, що забезпечує легкий доступ для обслуговування і перевірки. Усі з’єднання належним чином утеплені, що допомагає зменшити тепловтрати та підвищує енергоефективність системи.
Після завершення монтажу система була протестована, і всі параметри підтвердили її ефективність і надійність. Бак непрямого нагріву Raymer DHWP 300L забезпечить стабільне й ефективне постачання гарячої води, підвищуючи комфорт і зручність у використанні.
6. Встановлення додаткових компонентів системи
Цей тепловий насос працюватиме в режимі опалення та ГВП, тому тут обов’язково потрібно подбати про перемикання між режимами роботи ТН, що можливо тільки під час встановлення триходового клапана, який якраз таки і виконує функцію перемикача між режимами роботи.
Триходовий клапан Raymer 325 TW, своєю чергою, відповідає за автоматичне перемикання потоків теплоносія між різними системами – опаленням і гарячим водопостачанням. Це дає змогу оптимізувати роботу системи та зменшити витрати енергії, адже клапан автоматично регулює подачу теплоносія залежно від потреби. Його надійна конструкція забезпечує тривалий термін служби та безперебійну роботу.
Також ми подбали про ефективну циркуляцію води в системі завдяки циркуляційному насосу, щоб забезпечити теплом навіть найвіддаленіші куточки будинку.
Циркуляційний насос забезпечує безперервний рух теплоносія в системі, підтримуючи рівномірний розподіл тепла по всіх приміщеннях. Він спеціально встановлений для оптимізації енергоспоживання і дає змогу знижувати витрати на електроенергію. Завдяки своїй потужності та надійній конструкції насос ефективно працює за різних температур і навантажень, що робить його чудовим вибором для використання в системах опалення з тепловими насосами.
Особливості теплового насоса Raymer RAY-18DS1-EVI
Економія електроенергії: Тепловий насос забезпечує до 80% економії електроенергії завдяки використанню тепла з навколишнього середовища, що знижує витрати порівняно з традиційними методами опалення.
Екологічна чистота: Використання фреону R410A робить насос екологічно безпечним, знижуючи викиди CO2 і сприяючи боротьбі зі зміною клімату.
Безшумна робота: Насос працює тихо, що дає змогу використовувати його в житлових приміщеннях без дискомфорту. Вбудована функція охолодження створює комфортний мікроклімат влітку.
Інверторна технологія: Насос автоматично регулює потужність залежно від потреб, забезпечуючи стабільний обігрів та енергоефективність.
Технологія EVI: Збільшує ефективність насоса в умовах низьких температур шляхом впорскування додаткової пари під час стиснення, що покращує продуктивність у зимових умовах.
Віддалений доступ через Wi-Fi: Можливість управління насосом і моніторингу його роботи через смартфон або комп’ютер з будь-якої точки з доступом до Інтернету.
Надійність і довговічність: Висока якість матеріалів і сучасні технології забезпечують тривалий термін служби, що підтверджується позитивними відгуками користувачів про стабільність роботи і комфорт.
Користь для клієнта при заміні електрокотла на тепловий насос?
Замовник, який замінює електрокотел на тепловий насос, отримує кілька суттєвих переваг:
Зниження витрат на енергію: Теплові насоси зазвичай споживають менше електроенергії для виробництва такої ж кількості тепла, що може призвести до значних знижень витрат на опалення.
Екологічність: Використання теплового насоса зменшує викиди CO2, оскільки він черпає енергію з навколишнього середовища, що робить його більш екологічно чистим рішенням.
Універсальність: Теплові насоси можуть не тільки обігрівати приміщення, а й забезпечувати охолодження влітку та гаряче водопостачання, що робить їх універсальним рішенням для комфорту протягом року.
Поліпшення комфорту: Системи теплових насосів забезпечують більш стабільні температури та краще регулювання, що підвищує загальний комфорт у будинку.
Менше обслуговування: Теплові насоси зазвичай потребують меншого обслуговування порівняно з електрокотлами, що зменшує витрати на технічне обслуговування.
Довговічність: Теплові насоси мають довший термін служби порівняно з електрокотлами, що знижує потребу в заміні обладнання.
Загалом, заміна електрокотла на тепловий насос може суттєво підвищити енергоефективність, зменшити витрати, покращити комфорт та мати позитивний вплив на екологію.
