Монтаж теплового насосу Реймер RAY-15DS2-EVI в с. Княжичі | Опалення + ГВП + циркуляція

Завдання

Перед нами стояло завдання замінити електричне опалення у приватному будинку площею 200 квадратних метрів на більш енергоефективне рішення. До моменту модернізації система працювала на основі електрокотла, який із кожним роком споживав все більше електроенергії, що призводило до високих рахунків у зимовий період. При цьому власник хотів не лише скоротити витрати, а й отримати автономну, надійну та сучасну систему з функціями гарячого водопостачання та рециркуляції.

Основні вимоги клієнта:

• суттєве зниження витрат на опалення;

• інтеграція з існуючою системою теплої підлоги та радіаторами;

• забезпечення гарячого водопостачання з можливістю швидкої подачі теплої води;

• повністю автоматизована та тиха в роботі система.

Рішення

Оптимальним рішенням став монтаж інверторного теплового насоса Raymer RAY-15DS2-EVI (380V), який здатен ефективно працювати навіть при низьких зовнішніх температурах до -25 °C. Завдяки високому коефіцієнту енергоефективності, дана модель дозволяє отримати до 4,5 кВт тепла на кожен спожитий кіловат електроенергії. Це одразу зменшило витрати на опалення у кілька разів.

Система була реалізована за наступним принципом:

• Опалення: тепловий насос забезпечує нагрів води для теплої підлоги та радіаторного контуру, розділених через буферну ємність для стабілізації температур.

• ГВП: встановлено бойлер непрямого нагріву, до якого підключено контур нагріву від теплового насосу, що дозволяє отримувати гарячу воду без додаткових електронагрівачів.

• Циркуляція: реалізована лінія рециркуляції гарячої води з насосом, завдяки чому гаряча вода доступна майже миттєво в будь-якій точці будинку.

Монтаж включав ретельну підготовку: прокладку фреонових трас, встановлення зовнішнього блоку на спеціальну основу, герметизацію утеплених трубопроводів, вакуумування з використанням азоту, а також гідравлічне підключення внутрішнього блоку з урахуванням усіх гідравлічних роздільників.

У результаті замовник отримав повністю автоматизовану систему опалення, яка ефективно працює в будь-яку пору року, забезпечуючи тепло, комфорт і значну економію коштів.

1. Монтаж зовнішнього блоку теплового насоса Raymer RAY-15DS2-EVI

У межах цього проєкту зовнішній блок теплового насоса було встановлено на бетонну основу біля фасаду будинку. Місце монтажу підбиралося з урахуванням декількох важливих факторів: забезпечення вільного доступу повітря з усіх боків, мінімізація рівня шуму для мешканців, а також зручність прокладання фреонових трас до внутрішнього блоку.

Зовнішній блок було встановлено на антивібраційні опори, що суттєво знижують передавання вібрацій на конструкції будинку та сприяють більш тихій роботі обладнання. Відстань до стіни витримано згідно з технічними рекомендаціями виробника — для безперешкодної циркуляції повітря.

Після фіксації блоку, до нього було підключено фреонові магістралі, електричний кабель живлення та лінію управління. Фреонопроводи перед монтажем були ретельно теплоізольовані й герметизовані, щоб уникнути тепловтрат та конденсації. Для запобігання корозії — вся мідна траса була обгорнута спеціальною захисною фольгою з пінополіетиленом.

Окрему увагу приділили процесу вакуумування траси з продуванням азотом, що гарантує чистоту внутрішньої порожнини магістралей та дозволяє уникнути потрапляння вологи, яка негативно впливає на роботу компресора.

Загалом, зовнішній блок встановлено з дотриманням усіх норм і вимог, що забезпечує його ефективну й надійну роботу навіть за складних погодних умов.

2. Монтаж гідромодуля поруч з електрокотлом

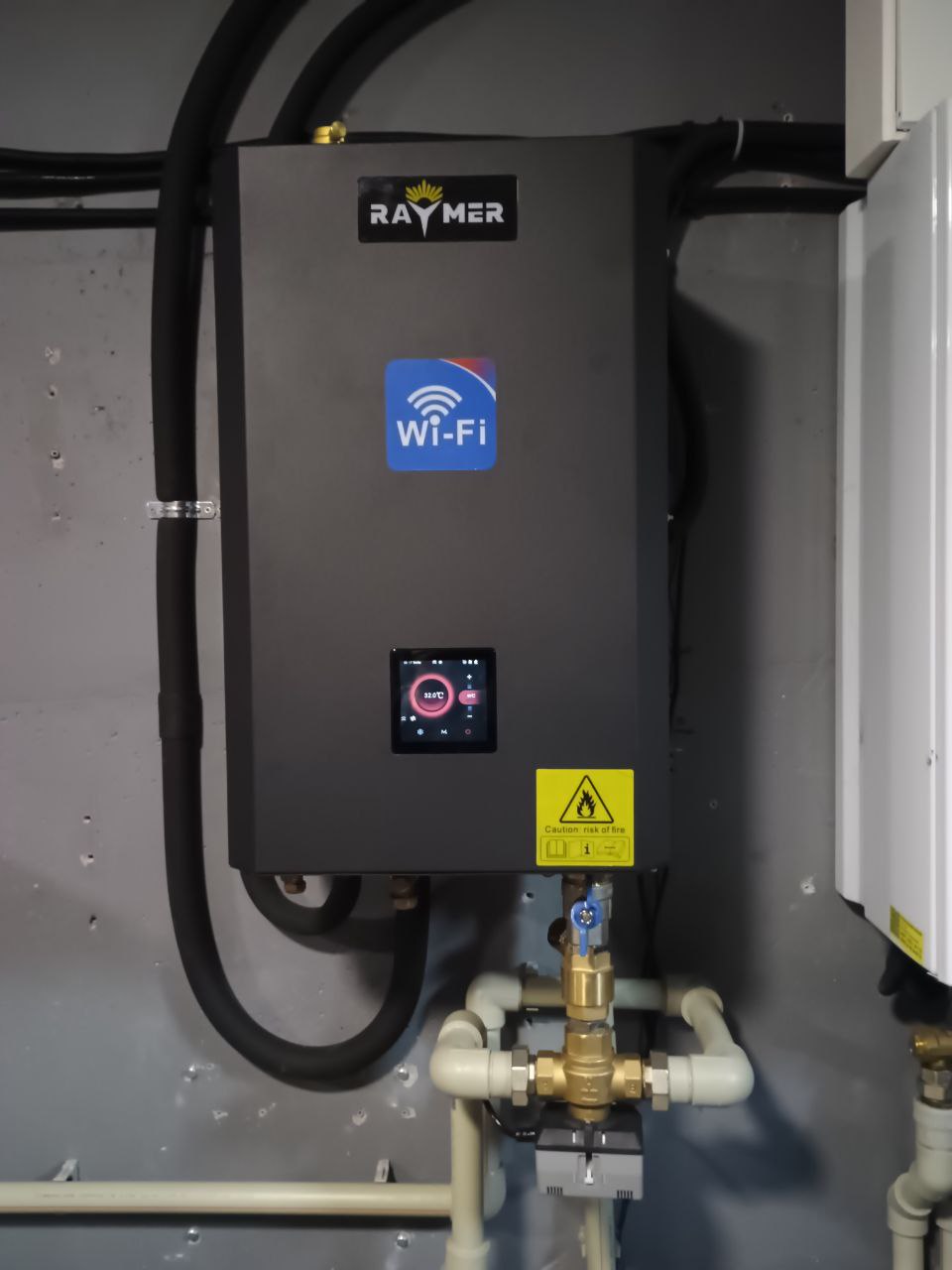

У цьому проєкті гідромодуль теплового насосу Raymer RAY-15DS2-EVI було встановлено в технічному приміщенні поряд із вже наявним електрокотлом. Таке розташування обрали не випадково — це дозволило раціонально використати існуючу обв’язку системи опалення, а також спростити підключення до гідравлічного контуру.

Гідромодуль закріплено на стіні з дотриманням вимог щодо відстані до суміжного обладнання — для вільного доступу при обслуговуванні. Фреонова магістраль з’єднує гідромодуль із зовнішнім блоком, а гідравлічне підключення виконано безпосередньо до системи подачі та зворотки теплоносія. Вхід і вихід води ізольовано теплоізоляційним матеріалом для мінімізації тепловтрат.

Підключення здійснювалося через буферну ємність, що виконує функцію гідравлічного розділювача, забезпечуючи стабільну роботу системи при змінних навантаженнях. Поряд з гідромодулем також зберігся електрокотел — він може бути задіяний як резервне джерело тепла, наприклад, у разі пікових навантажень або технічного обслуговування теплового насоса.

Загальна компоновка обладнання є максимально компактною, зручною для користування і дозволяє забезпечити безперервну роботу системи опалення з високим рівнем енергоефективності.

3. Встановлення баку ГВП та баку-накопичувача

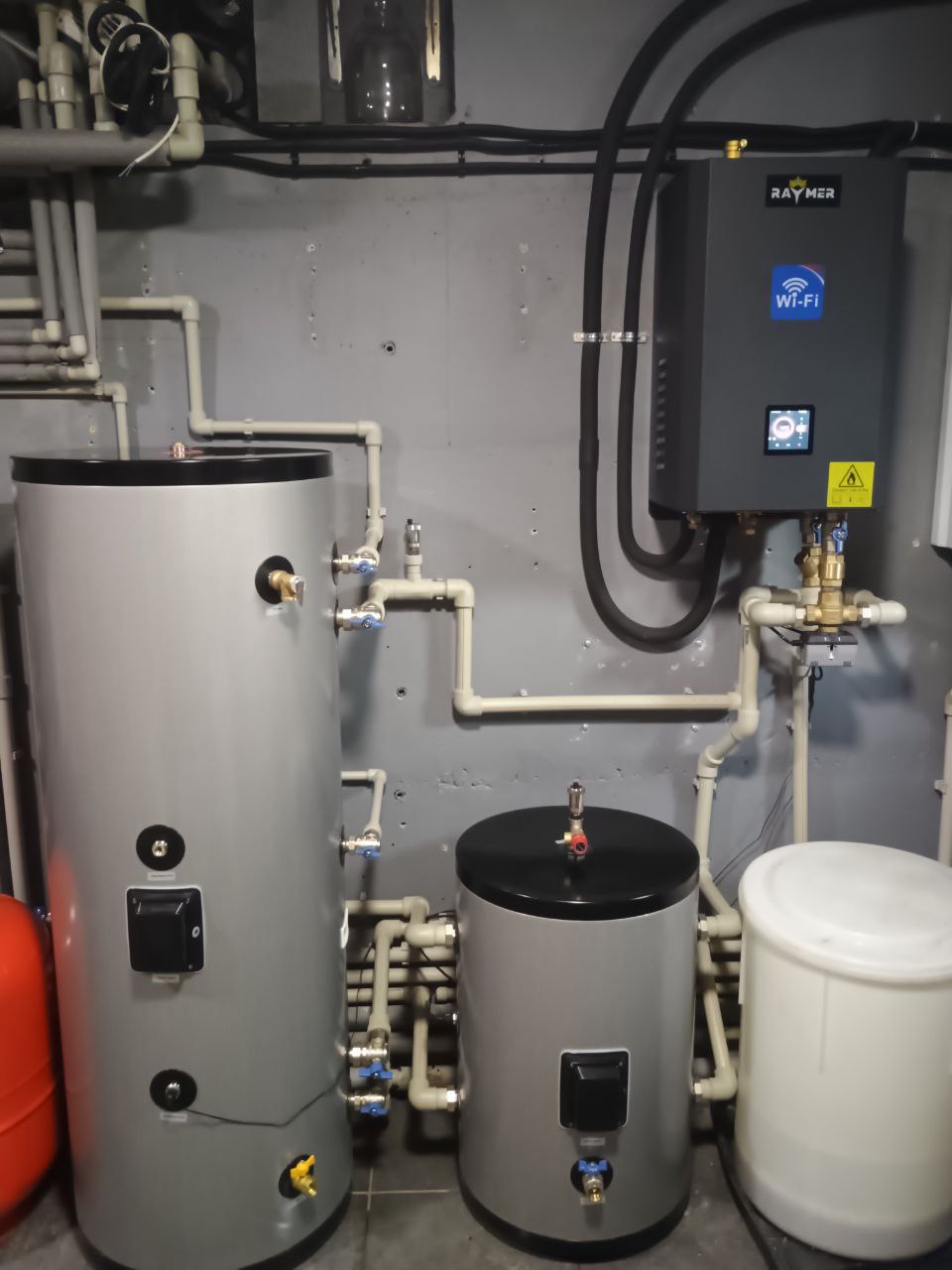

У даному проєкті реалізовано продуману та ефективну систему на базі теплового насоса Raymer RAY-15DS2-EVI з підключенням буферної ємності та бака гарячого водопостачання (ГВП).

Буферна ємність Raymer IMP 60, що розташована праворуч на фото, виконує функцію гідравлічного акумулятора та стабілізатора системи. Вона з’єднана з гідромодулем теплового насоса трубопроводами подачі та зворотки, що забезпечує накопичення тепла й усуває гідравлічні розриви між насосом і споживачами. Завдяки цьому система працює рівномірно навіть при змінному тепловому навантаженні (наприклад, коли тепла підлога працює в режимі низької температури).

Бак ГВП Raymer DWHP 150, розташований перед буферною ємністю, відповідає за підготовку гарячої води для побутових потреб. Його підключення організовано через триходовий клапан, який керує напрямком потоку теплоносія: у моменти, коли є потреба в нагріванні води для ГВП, клапан перемикає потік з буферної ємності на теплообмінник бойлера. Після досягнення заданої температури або завершення ГВП-циклу, клапан знову направляє теплоносій у буферну ємність.

Така схема дозволяє гнучко керувати пріоритетом: спочатку система задовольняє потребу в гарячій воді, а потім переходить до підтримки опалення. Крім того, на трубопроводах встановлені запірна арматура, циркуляційні насоси та датчики температури, які дозволяють точно контролювати процес і мінімізувати втрати енергії.

Завдяки грамотному зонуванню та чіткому розведенню трубопроводів монтаж виглядає компактно й організовано, що спрощує обслуговування та подальшу експлуатацію.

4. Монтаж гідравлічного вузла

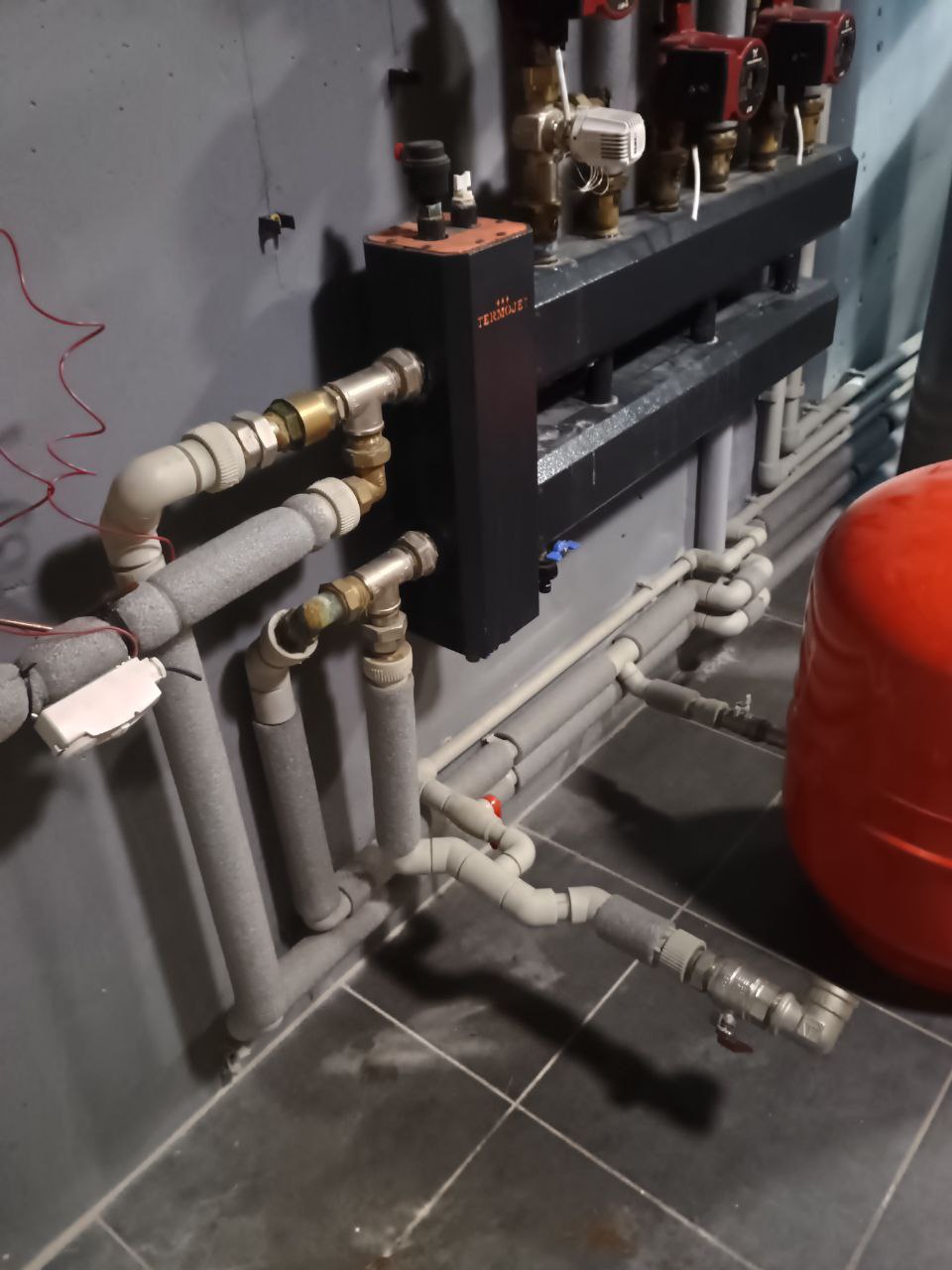

У цьому проєкті важливу роль відіграє гідравлічний вузол, який виконує функцію зв’язувальної ланки між тепловим насосом Raymer RAY-15DS2-EVI, буферною ємністю, системою опалення та гарячого водопостачання. Його основне завдання — забезпечити стабільний розподіл теплоносія, підтримку необхідного тиску в системі, а також захист елементів обладнання від гідроударів або перепадів тиску.

Гідравлічний вузол складається зі спеціального гідравлічного роздільника (гідрострілки), в який входять подаючі та зворотні трубопроводи від теплового насоса, буфера і споживачів тепла (радіатори, тепла підлога, бойлер ГВП). До вузла підключено кілька циркуляційних насосів, які відповідають за циркуляцію теплоносія у різних гілках системи. Також встановлено розповітрювачі, запірну арматуру, групу безпеки, манометри та розширювальний бак, які допомагають підтримувати тиск у системі на оптимальному рівні та контролювати її роботу.

Гідравлічний вузол дає змогу тепловому насосу працювати в найбільш сприятливих умовах — без перевантажень та температурних коливань. Завдяки йому система працює ефективно, надійно та злагоджено, а всі компоненти не зазнають надмірного навантаження, що позитивно впливає на їхній ресурс та енергоефективність усієї системи в цілому.

Навіщо ця система?

У великих будинках або будинках із віддаленими санвузлами буває так, що гаряча вода доходить до крана лише через 20–30 секунд після відкриття. Це — втрата комфорту, води і грошей. Установка цього циркуляційного вузла забезпечує постійну циркуляцію теплої води в системі, тож вона завжди є у трубах поруч з точками споживання.

Як працює?

• Насос втягує охолоджену воду, яка залишилася у трубах після останнього використання, назад до бойлера.

• Бойлер підігріває її знову до заданої температури.

• У момент відкриття крана гаряча вода вже є в трубі, і вам не треба чекати.

Переваги теплового насосу  Raymer RAY-15DS2-EVI нового покоління

Тепловий насос Raymer RAY-15DS2-EVI має потужність 15 кВт, що робить його ідеальним для ефективного обігріву приміщень площею до 180 кв.м. Він забезпечує значну економію електроенергії до 80% у порівнянні з традиційними системами опалення, що дозволяє знизити витрати на опалення.

Використовуючи екологічно чисту енергію, цей тепловий насос сприяє зниженню викидів CO2 і позитивно впливає на навколишнє середовище.

Інверторний компресор та технологія Enhanced Vapor Injection (EVI)

Інверторна технологія дозволяє регулювати потужність насоса залежно від потреби, забезпечуючи стабільний і ефективний обігрів приміщення. Завдяки технології Enhanced Vapor Injection (EVI), тепловий насос може працювати при низьких температурах до -30 °C, що розширює можливості використання в різних кліматичних умовах.
