Тепловий насос в будинку площею 180 м²: монтаж під нашим супроводом
До нас звернувся замовник, який уже мав змонтовану систему опалення у будинку площею 180 м². Через великі витрати на обігрів було вирішено встановити більш економічне рішення — тепловий насос.
Особливістю цього проєкту стало те, що сам монтаж виконував сам замовник. Ми ж надавали повний технічний супровід: консультували, допомагали з підбором обладнання, складали схему підключення та інструктували на кожному етапі. Завдяки такому підходу вдалося поєднати економію на монтажі з професійною якістю реалізації.
Аналіз об’єкту та підбір обладнання
Аналіз об’єкта та підбір обладнання
Після вивчення усіх особливостей будинку та вже змонтованої системи опалення, яка включає теплу підлогу та радіатори, було прийнято рішення встановити тепловий насос Raymer RAY-18DS1-EVI (220V) потужністю 18 кВт. Це рішення дозволяє ефективно обігрівати будинок площею 180 м² та забезпечити комфорт у холодний період.
Для стабільної роботи обладнання в умовах можливих перепадів напруги додатково було встановлено стабілізатор Stabex VS-10KVA на 10 кВт.
Також варто зазначити, що до встановлення теплового насоса в будинку вже був змонтований сонячний колектор, що дозволяє частково покривати потреби у гарячій воді та зменшує навантаження на основну систему.
Етапи виконаних робіт
1. Встановлення зовнішнього блоку Raymer RAY-18DS1-EVI

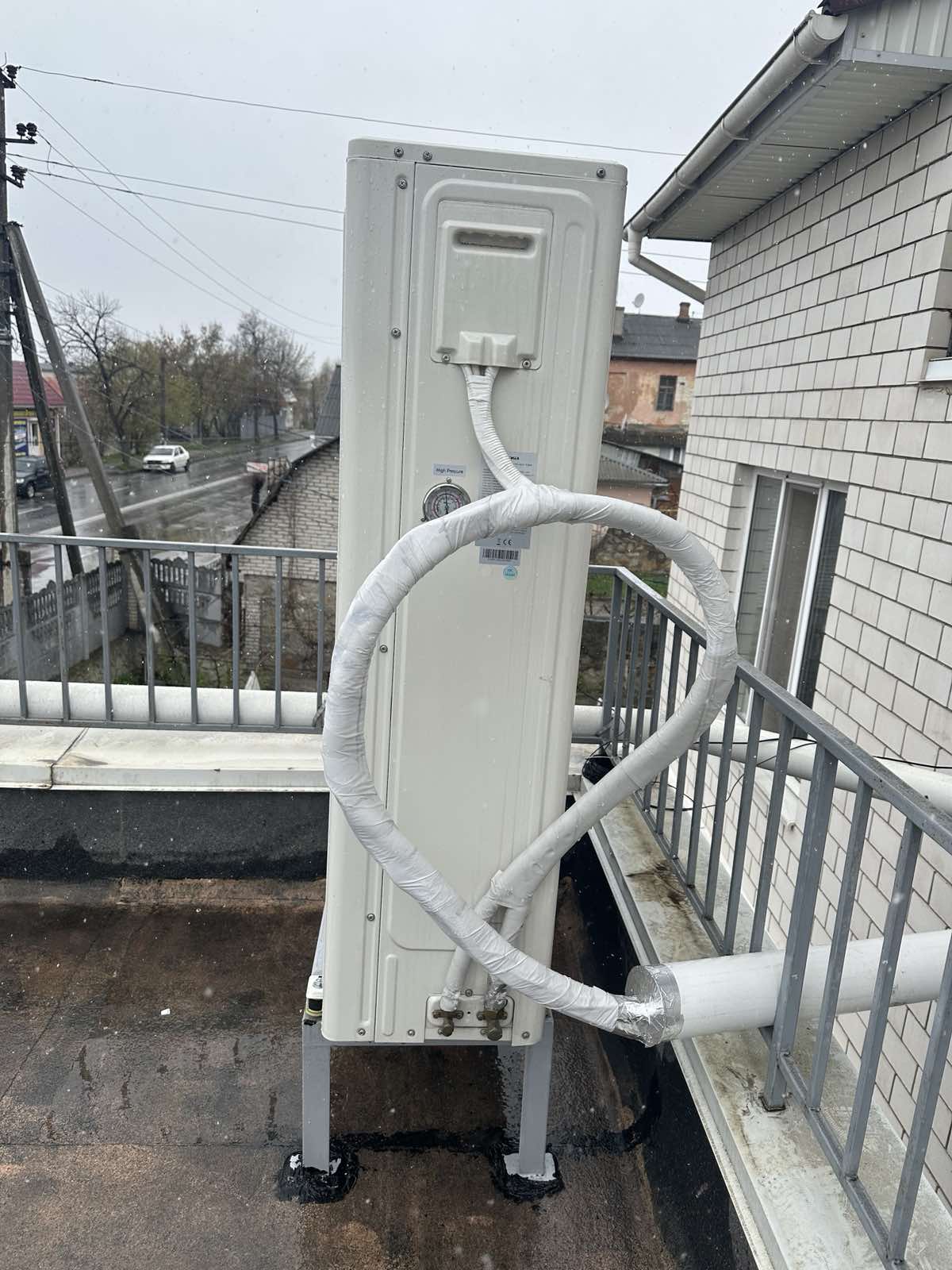

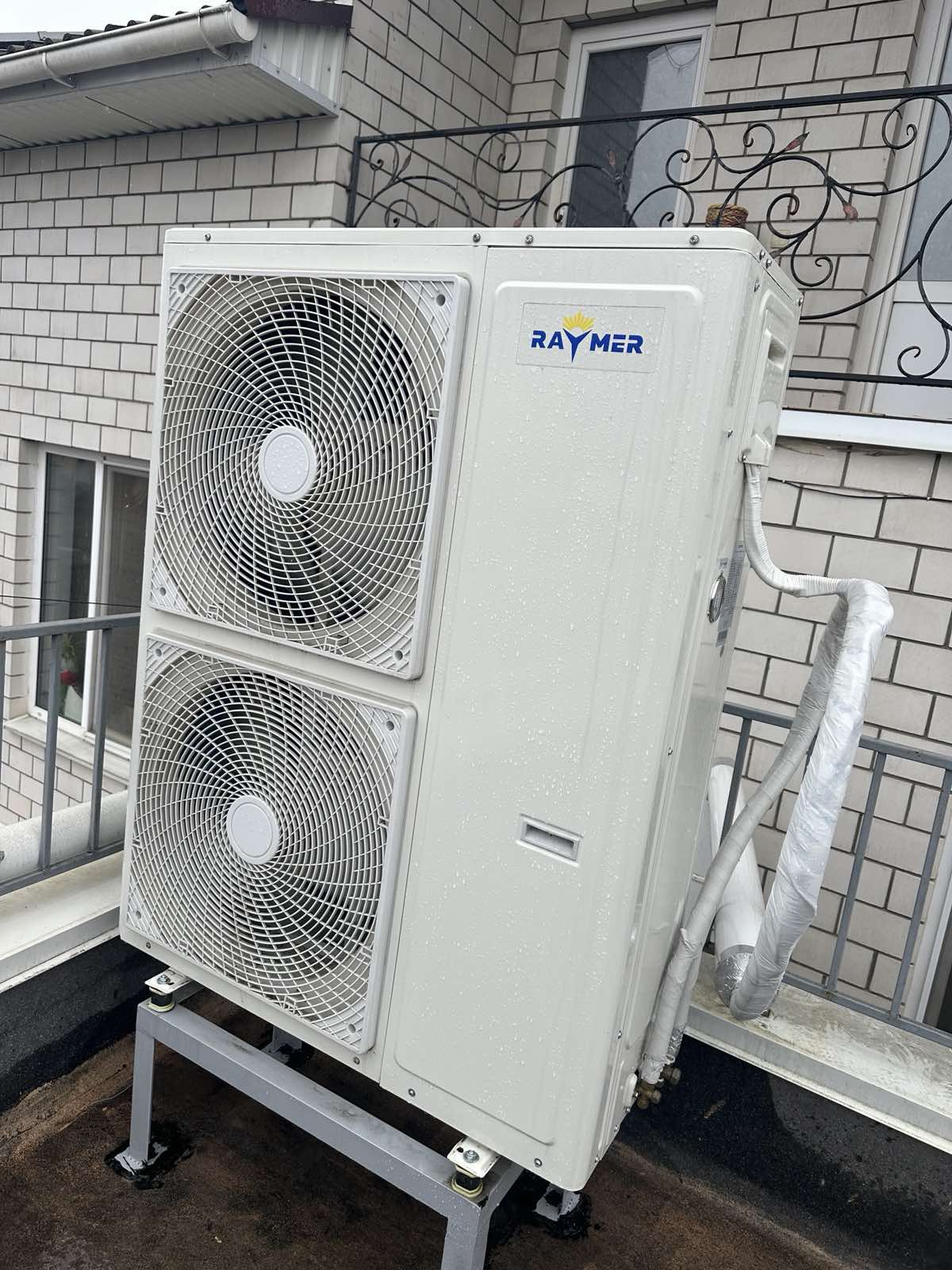

Зовнішній блок теплового насоса було змонтовано на терасі будинку. Це зручне місце забезпечує хороший доступ до обладнання, достатню вентиляцію та захист від пошкоджень. Монтаж виконував сам замовник згідно з нашими інструкціями.
Блок встановлено на металеву основу з антивібраційними подушками, що забезпечує стійкість конструкції та зменшує рівень шуму під час роботи. Підключення виконано акуратно: трубопроводи теплоносія надійно утеплені, а кабельні з’єднання — ізольовані. Для відведення конденсату передбачено окрему трубу, виведену за межі тераси.
Довжина фреонової траси становить 8 м.
Результат – чистий, технічно грамотний монтаж, який замовник виконав власноруч під нашим супроводом.
2. Монтаж внутрішнього блоку та інтеграція в систему опалення

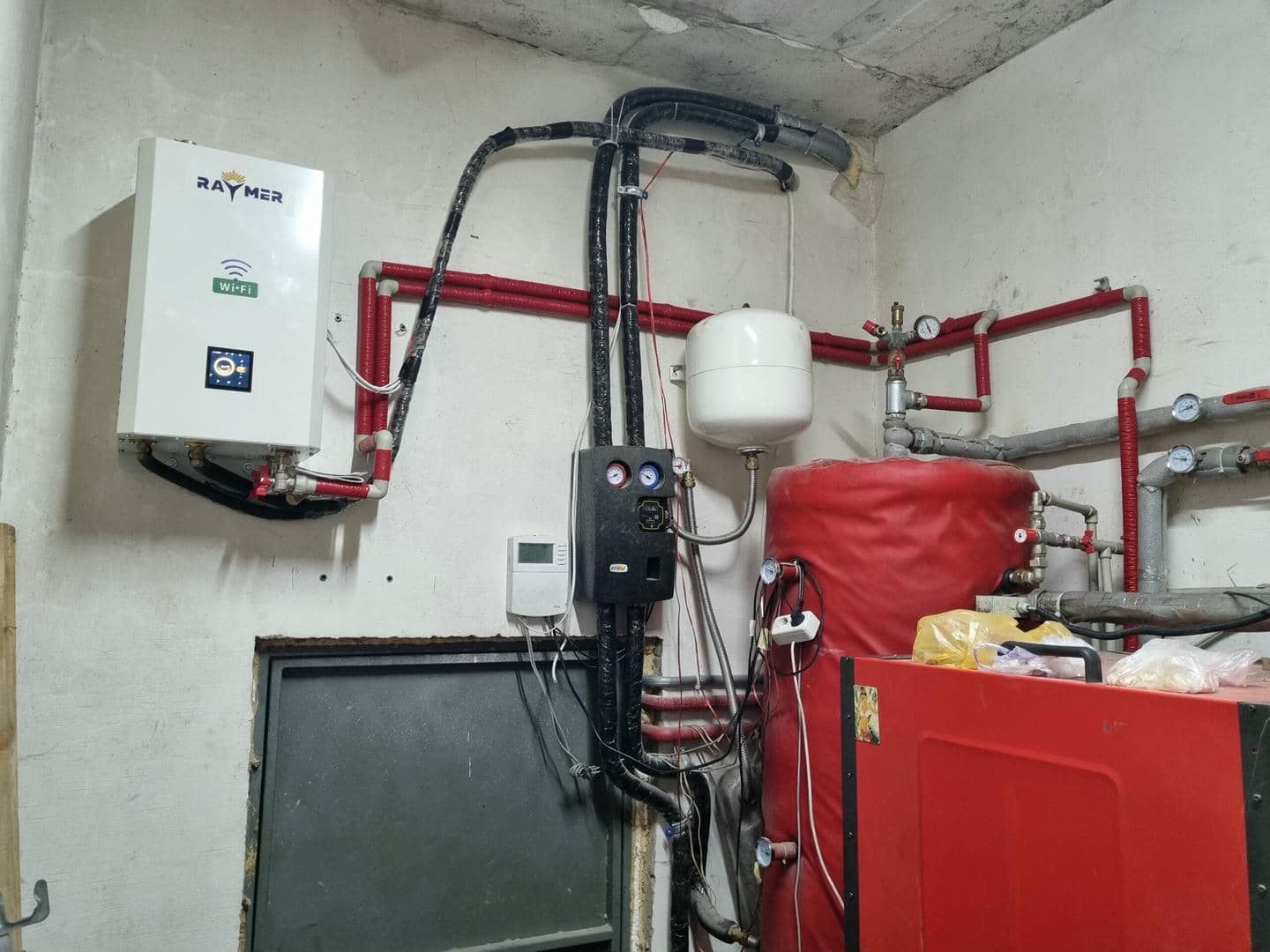

Внутрішній блок теплового насосу Raymer був змонтований у технічному приміщенні, де вже раніше функціонувала твердопаливна система опалення з гідроакумулюючим баком. Завдяки наявній інфраструктурі підключення пройшло без ускладнень.

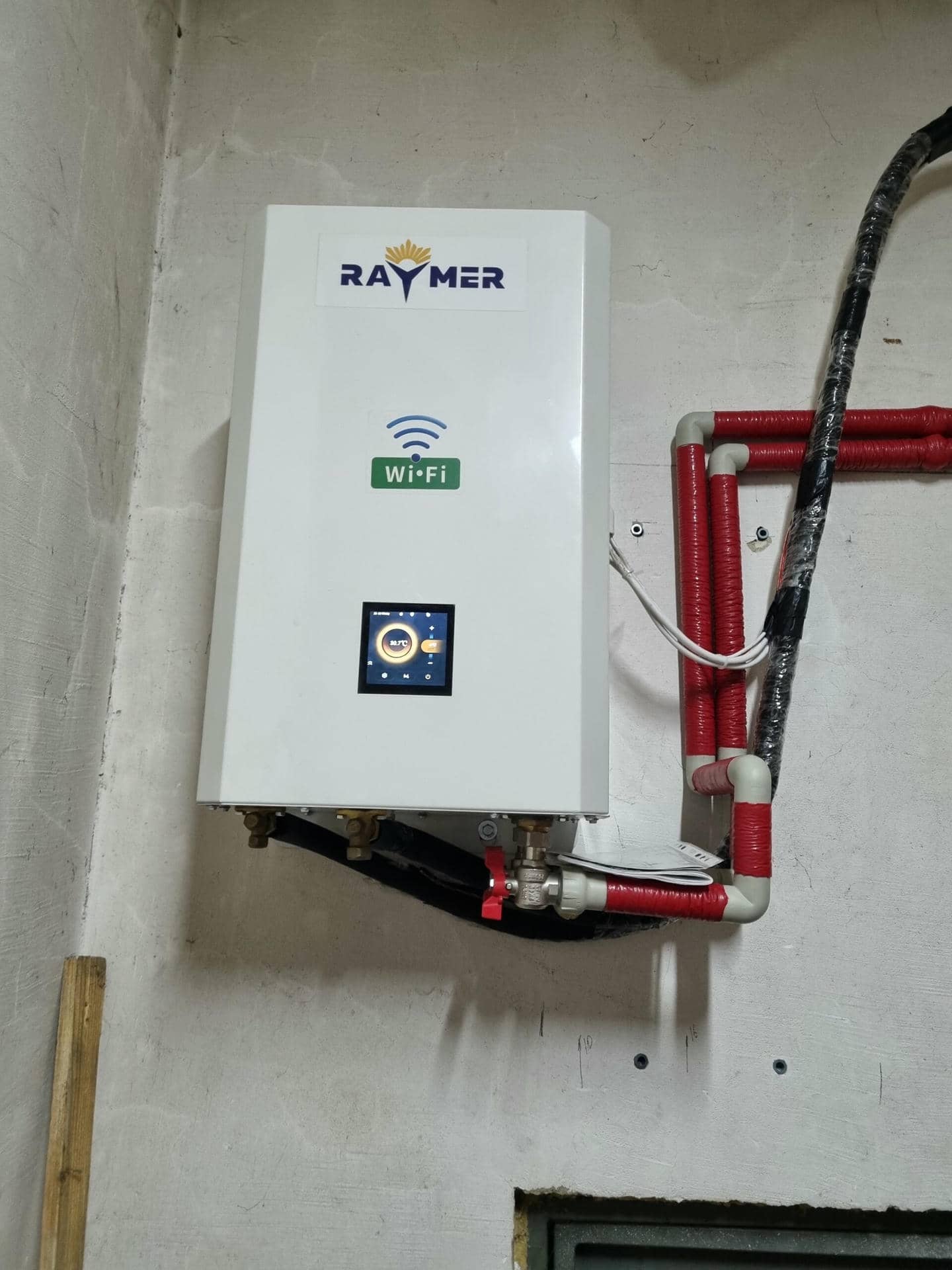

Гідромодуль встановлений на стіні, у верхній частині — із зручним доступом для обслуговування. Підключення виконано акуратно, з використанням термоізоляційних матеріалів. Чітко видно, як тепловий насос інтегровано до існуючого опалювального контуру з буферною ємністю (яка обгорнута червоним утеплювачем) та розширювальним баком.
Також на фото можна побачити:
-
циркуляційний насос із вбудованими датчиками тиску й температури;
-
систему автоматики, яка дозволяє управляти роботою теплового насосу дистанційно через Wi-Fi;
-
додаткові датчики та крани, що спрощують сервісне обслуговування і контроль системи.
Весь монтаж замовник виконав самостійно під нашим детальним інструктажем — від підключення до запуску. Результат — сучасна система опалення, яка гармонійно поєднує нове енергоефективне обладнання з уже наявною інженерією.
3. Встановлення стабілізатора Stabex VS-10KVA
Для захисту теплового насосу та іншого обладнання від перепадів напруги було встановлено стабілізатор напруги Stabex VS-10KVA. Це рішення дозволяє уникнути збоїв у роботі системи, особливо в умовах нестабільної електромережі.
Стабілізатор змонтовано у технічному приміщенні поруч лічильником та електричною розв’язкою. Він забезпечує стабільне живлення як для самого теплового насосу, так і для систем автоматики. Потужності пристрою достатньо для повноцінної роботи теплового насосу на 18 кВт з усіма супутніми навантаженнями.
Враховуючи самостійну інсталяцію замовником, ми надали повні інструкції щодо правильного підключення стабілізатора, включаючи окрему подачу живлення, заземлення та перевірку навантаження перед запуском.
Завдяки цьому кроку система стала більш захищеною та стабільною, що особливо важливо в опалювальний сезон.
Особливості теплового насоса Raymer RAY-18DS1-EVI
Економія електроенергії: Тепловий насос забезпечує до 80% економії електроенергії завдяки використанню тепла з навколишнього середовища, що знижує витрати порівняно з традиційними методами опалення.
Екологічна чистота: Використання фреону R410A робить насос екологічно безпечним, знижуючи викиди CO2 і сприяючи боротьбі зі зміною клімату.
Безшумна робота: Насос працює тихо, що дає змогу використовувати його в житлових приміщеннях без дискомфорту. Вбудована функція охолодження створює комфортний мікроклімат влітку.
Інверторна технологія: Насос автоматично регулює потужність залежно від потреб, забезпечуючи стабільний обігрів та енергоефективність.
Технологія EVI: Збільшує ефективність насоса в умовах низьких температур шляхом впорскування додаткової пари під час стиснення, що покращує продуктивність у зимових умовах.
Віддалений доступ через Wi-Fi: Можливість управління насосом і моніторингу його роботи через смартфон або комп’ютер з будь-якої точки з доступом до Інтернету.
Надійність і довговічність: Висока якість матеріалів і сучасні технології забезпечують тривалий термін служби, що підтверджується позитивними відгуками користувачів про стабільність роботи і комфорт.
Користь для клієнта при заміні електрокотла та твердопаливного котла на тепловий насос?
Замовник, який замінює електрокотел або твердопаливний котел на тепловий насос, отримує кілька суттєвих переваг:
Зниження витрат на енергію: Теплові насоси зазвичай споживають менше електроенергії для виробництва такої ж кількості тепла, що може призвести до значних знижень витрат на опалення.
Екологічність: Використання теплового насоса зменшує викиди CO2, оскільки він черпає енергію з навколишнього середовища, що робить його більш екологічно чистим рішенням.
Універсальність: Теплові насоси можуть не тільки обігрівати приміщення, а й забезпечувати охолодження влітку та гаряче водопостачання, що робить їх універсальним рішенням для комфорту протягом року.
Поліпшення комфорту: Системи теплових насосів забезпечують більш стабільні температури та краще регулювання, що підвищує загальний комфорт у будинку.
Менше обслуговування: Теплові насоси зазвичай потребують меншого обслуговування порівняно з електрокотлами, що зменшує витрати на технічне обслуговування.
Довговічність: Теплові насоси мають довший термін служби порівняно з електрокотлами, що знижує потребу в заміні обладнання.
Загалом, заміна електрокотла та твердопаливного котла на тепловий насос суттєво підвищила енергоефективність, зменшити витрати, покращити комфорт та мати позитивний вплив на екологію.
