Завдання проекту
Клієнт звернувся до нашої компанії для організації опалення приватного будинку площею 120 м², де була запланована система теплої підлоги. Основною метою було знайти ефективний та економічний спосіб обігріву, який би забезпечив комфорт у холодний період та мінімізував витрати на електроенергію.
Після аналізу варіантів було обрано інверторний тепловий насос Raymer RAY-13DS1-EVI потужністю 13 кВт. Це сучасне обладнання вирізняється високою енергоефективністю та стабільною роботою навіть при низьких температурах. Як резервне джерело тепла в системі залишився електричний котел, який був встановлений раніше.
Етапи проведених робіт
1. Монтаж зовнішнього блоку
Зовнішній блок теплового насосу Raymer RAY-13DS1-EVI було встановлено на відкритому повітрі біля стіни будинку. Для забезпечення стабільної роботи та захисту від вібрацій блок змонтовано на спеціальну металеву конструкцію, яка надійно закріплена до фундаменту будинку. Таке розташування забезпечує правильну циркуляцію повітря та зручність обслуговування.
Фреонова магістраль, що з’єднує зовнішній і внутрішній блоки, прокладена через стіну, що мінімізує втрати холоду або тепла під час роботи системи. Для захисту від зовнішніх факторів магістраль заізольований каучуковою стрічкою. Дренажна система передбачена для ефективного відведення конденсату, що утворюється під час роботи насосу.

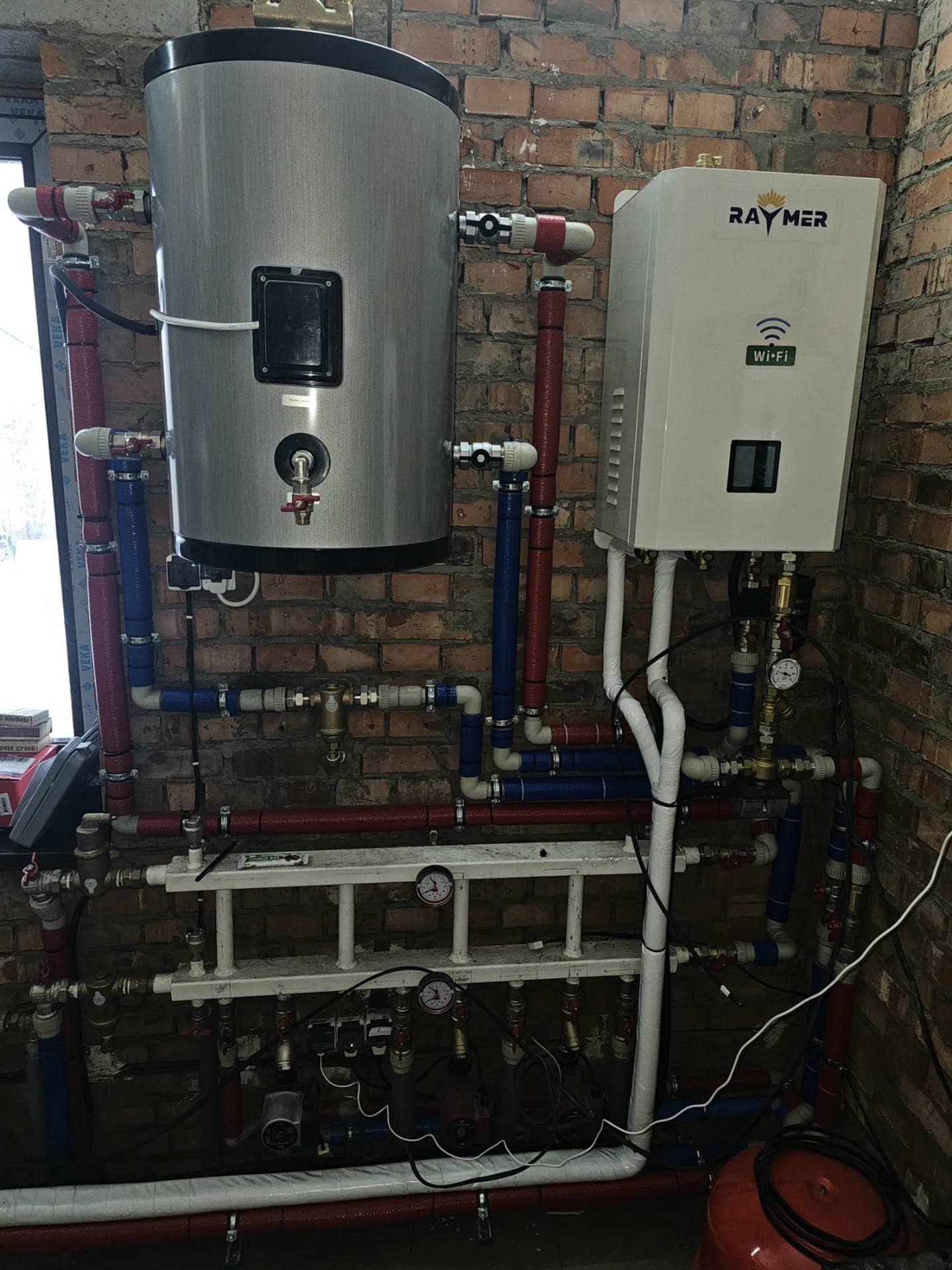

2. Встановлення гідромодуля теплового насоса
Для забезпечення ефективного та економного опалення будинку було виконано встановлення та підключення гідромодуля теплового насоса Raymer RAY-13DS1-EVI. Основним завданням було інтегрувати тепловий насос в систему опалення, яка складається з теплої підлоги, бака-накопичувача та колекторного вузла.
Гідромодуль було змонтовано всередині приміщення котельні, що забезпечує його захист від зовнішніх впливів та оптимальні умови роботи. Він підключений до зовнішнього блоку теплового насоса, який знаходиться на вулиці, через відповідні магістралі.
Гідромодуль під’єднано до баку-накопичувача, який відіграє роль буферної ємності. Це рішення дозволяє уникнути різких температурних коливань та забезпечує рівномірний розподіл тепла по всій системі. Бойлер накопичує та підтримує температуру теплоносія, що сприяє стабільній роботі системи опалення.
У систему було додано триходовий клапан, який керує потоком теплоносія між двома споживачами – системою теплої підлоги та радіаторами. В залежності від температурних параметрів та налаштувань контролера клапан автоматично спрямовує потік теплоносія у потрібному напрямку, оптимізуючи роботу всієї системи.
Для забезпечення ефективної циркуляції теплоносія встановлено циркуляційний насос. Він має змінну частоту обертання, що дозволяє автоматично регулювати швидкість потоку залежно від потреб системи. Насос також обладнаний датчиками температури, що дозволяє максимально точно підтримувати задані параметри.
Система обладнана Wi-Fi контролером, який дозволяє дистанційно керувати роботою теплового насоса та температурними параметрами через мобільний додаток. Це забезпечує зручність використання та можливість оперативного реагування на зміни погодних умов.

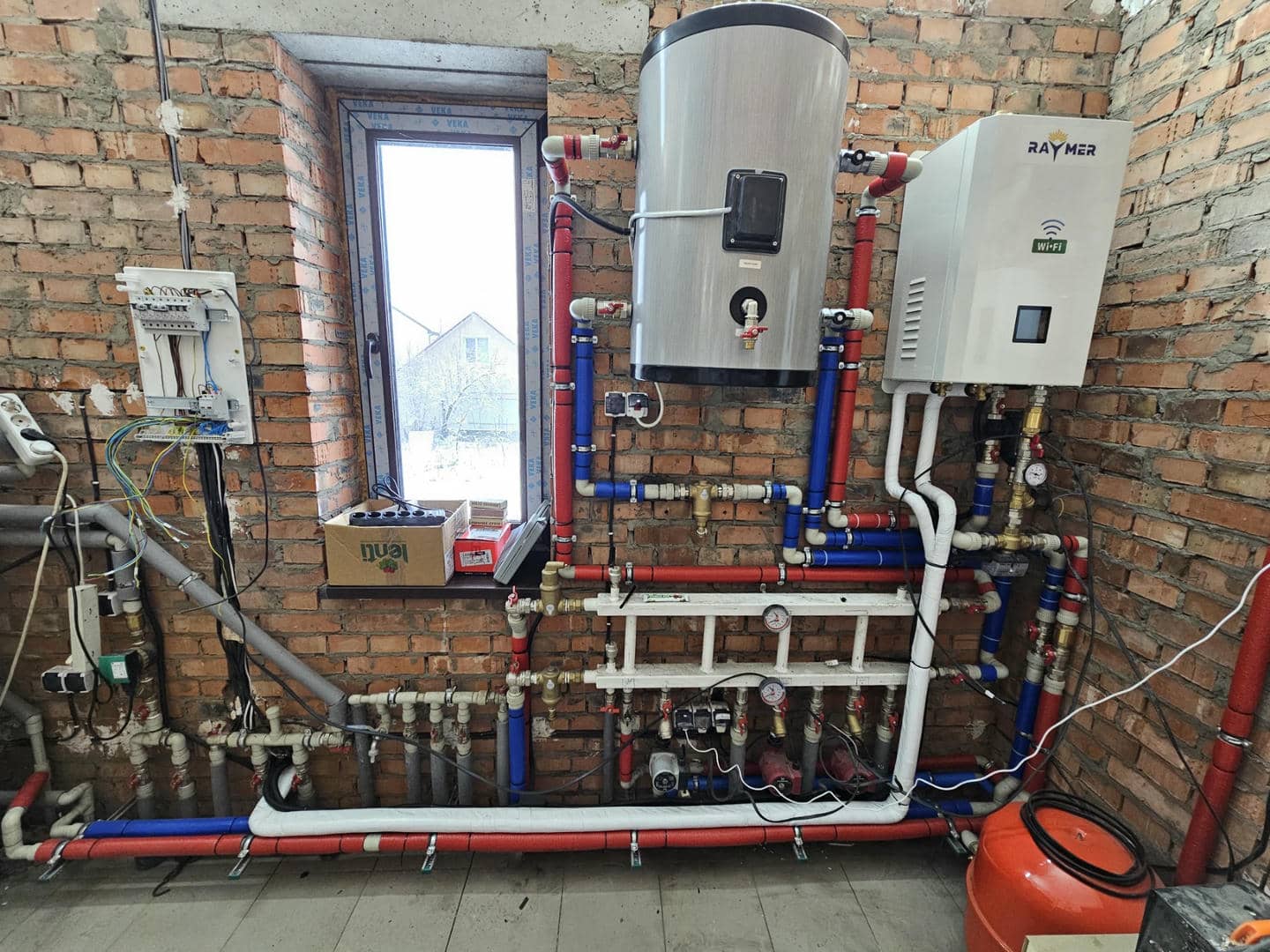

3. Встановлення та підключення баку-накопичувача на 60 л
В рамках модернізації системи опалення було виконано встановлення баку-накопичувача Raymer IMP об’ємом 60 л. Його основне завдання — акумулювати теплоносій, забезпечуючи рівномірний розподіл тепла по системі теплої підлоги та стабільність температурного режиму.
Бак-накопичувач було змонтовано на підвищенні, що забезпечує його ефективну роботу та полегшує циркуляцію теплоносія. Таке розташування сприяє стабільному гідравлічному балансуванню системи та запобігає утворенню повітряних пробок.
Підключення до системи теплої підлоги
Вхідна магістраль: Теплоносій, нагрітий тепловим насосом, подається у бак-накопичувач перед тим, як потрапити до гребінки теплої підлоги. Це дає можливість уникнути різких перепадів температури та забезпечує рівномірний розподіл тепла.
Вихідна магістраль: Із баку теплоносій надходить до гребінки теплої підлоги, де розподіляється по окремих контурах відповідно до потреб кожного приміщення.
Бак-накопичувач стабілізує роботу теплового насоса та зменшує кількість його вмикань/вимикань, продовжуючи термін експлуатації обладнання. Забезпечує оптимальну температуру теплоносія, що особливо важливо для системи теплої підлоги, яка потребує більш низької температури подачі, ніж радіаторне опалення. Допомагає збалансувати роботу насосу та уникнути гідравлічних перепадів у системі.
Бак підключений до системи через триходовий клапан, який регулює потік теплоносія між ним та іншими споживачами.
Використано циркуляційний насос, який забезпечує постійний рух теплоносія, перекачуючи його з баку до системи.
Для контролю температури встановлено датчики та контролер, які дозволяють керувати нагрівом теплоносія відповідно до потреб користувачів.

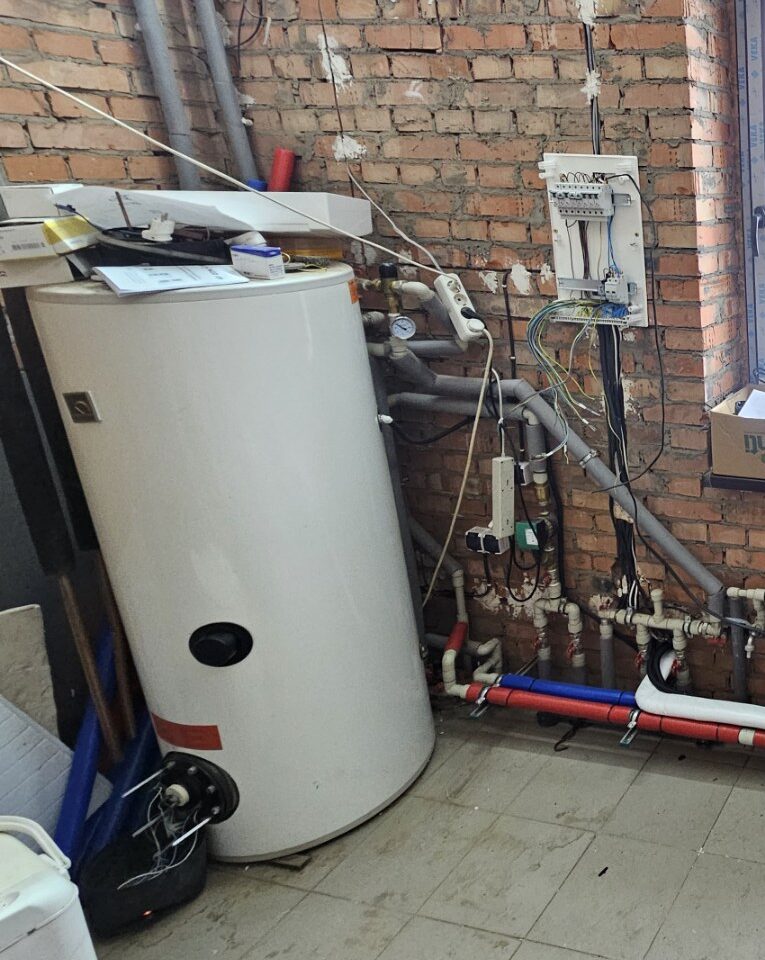

4. Підключення баку гарячого водопостачання
У системі опалення та гарячого водопостачання було встановлено бак ГВП, який забезпечує нагрів і подачу гарячої води для побутових потреб. Бак розташований на на доволі великій відстані із тепловим насосом. Підключення до теплового насоса здійснено через вбудований теплообмінник, через який циркулює гарячий теплоносій, нагріваючи воду всередині бака. Це забезпечує ефективний і економний процес нагріву без зайвого споживання електроенергії.
Бак підключений до водопровідної системи будинку: подача холодної води відбувається через відповідний вхід, після чого вона нагрівається і розподіляється до точок споживання, таких як ванні кімнати та кухня. Для забезпечення постійної наявності гарячої води у трубопроводі встановлено циркуляційний насос, який підтримує безперервний рух гарячої води. Це дозволяє уникнути довгого зливання холодної води перед отриманням гарячої.
Температура води у баку контролюється автоматично за допомогою вбудованого термостата, що дозволяє підтримувати комфортний рівень нагріву. У разі потреби, коли температура опускається нижче заданого значення, може активуватися додатковий електричний нагрівальний елемент. Така система дозволяє забезпечити стабільну подачу гарячої води, оптимізувати витрати електроенергії та підвищити загальний комфорт у будинку.
Основні характеристики інверторного насосу повітря-вода Raymer RAY-13DS1-EVI
Потужність: 13 кВт
Інверторна технологія: Забезпечує плавне регулювання потужності теплового насоса залежно від потреби в теплі, що підвищує його ефективність та знижує споживання електроенергії.
Робочий діапазон температур: Тепловий насос ефективно працює при зовнішній температурі до -25°C, що дозволяє використовувати його навіть у найхолодніші зимові місяці.
Енергоефективність: Високий коефіцієнт перетворення енергії забезпечує значну економію коштів на опаленні.
Екологічність: Використання теплового насоса знижує викиди CO2, що позитивно впливає на навколишнє середовище.
Захист від обмерзання: Конструктивні особливості спліт-системи запобігають обмерзанню зовнішнього блоку, що забезпечує безперебійну роботу системи.
Порівняння з іншими системами опалення
Тепловий насос Raymer RAY-13DS1-EVI має значні переваги перед іншими системами опалення, зокрема перед традиційними електричними та газовими котлами:
- Енергоефективність: Теплові насоси споживають значно менше електроенергії порівняно з електричними котлами, що дозволяє знизити витрати на опалення.
- Екологічність: На відміну від газових котлів, теплові насоси не викидають шкідливих речовин у повітря, що робить їх більш екологічними.
- Комфорт: Теплові насоси забезпечують більш стабільну та рівномірну температуру в будинку, що підвищує комфорт мешканців.
Встановлення інверторного теплового насоса Raymer RAY-13DS1-EVI у приватному будинку в місті Вінниця, є вигідним рішенням для зниження витрат на опалення та підвищення комфорту проживання.
