Завдання проєкту
Замовник звернувся з чітко сформульованим запитом — повністю відмовитися від використання твердопаливного котла та перейти на більш зручне, автоматизоване та енергоефективне джерело тепла. Основними критеріями для нового рішення стали: комфорт в обслуговуванні, стабільна робота у холодний період року, енергоефективність та надійність системи опалення.

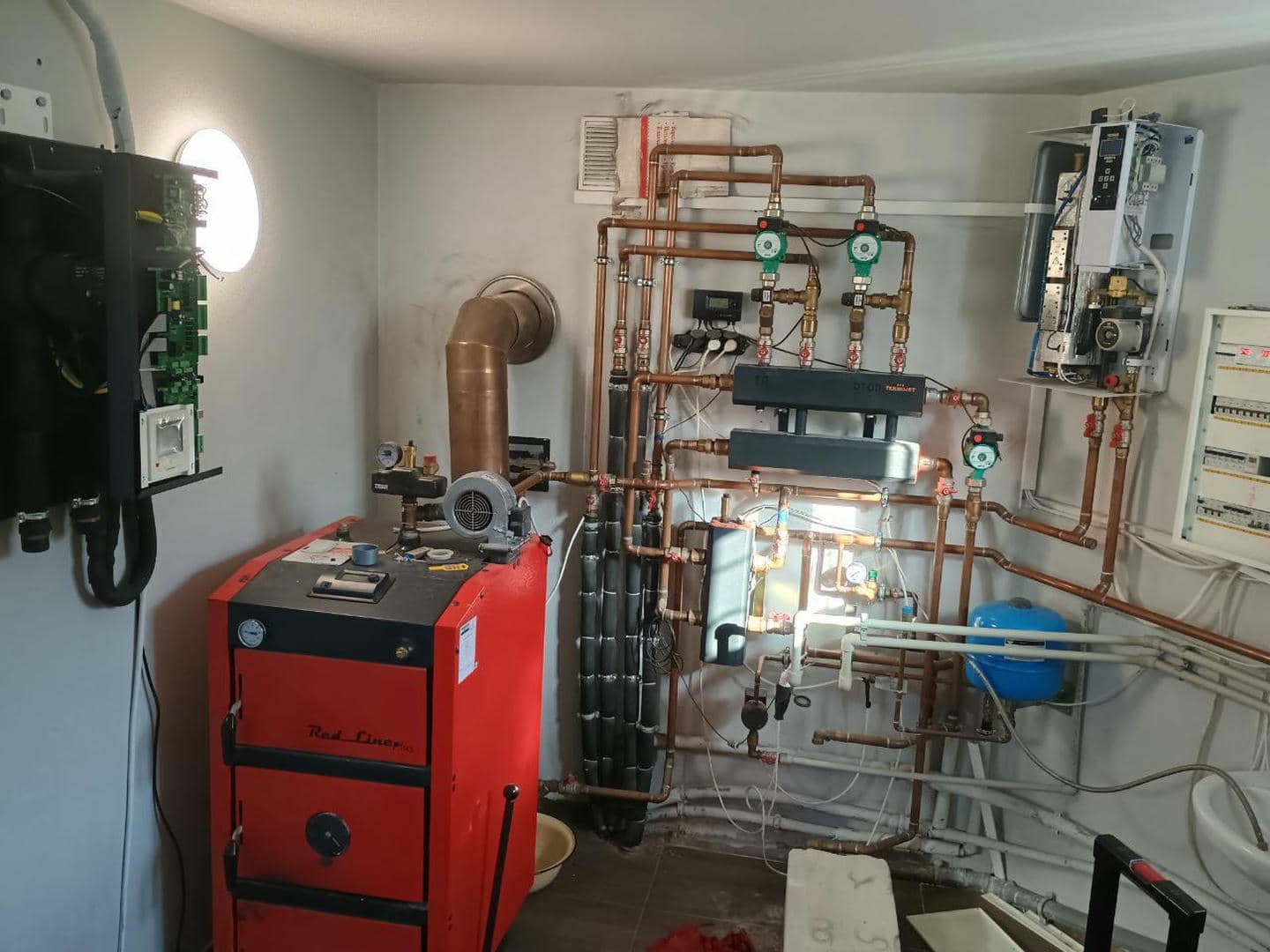

Будинок має площу 150 м² та призначений для постійного проживання. До моменту монтажу основним джерелом тепла був твердопаливний котел, який вимагав щоденного втручання, ручного завантаження палива та регулярного догляду. Це створювало незручності для власника і ставало особливо обтяжливим у холодний сезон. Тому завданням проєкту було знайти таке технічне рішення, яке б не лише покривало всі теплові потреби будинку, а й забезпечувало автоматизовану, надійну та економічну роботу без щоденної участі користувача.
Аналіз об’єкта та вибір обладнання
Після детального аналізу об’єкта та його енергоспоживання було ухвалене рішення замінити твердопаливну систему на сучасний повітряно-водяний тепловий насос Mitsubishi Heavy HeatGuard 160NX (HPM 110-160 / HPC160VNX). Такий вибір був зумовлений кількома ключовими факторами:
- Площа будинку — 150 м² — знаходиться у межах оптимальної для цього теплового насосу.
- Високий рівень енергоефективності та надійності: система HeatGuard 160NX від Mitsubishi Heavy має перевірену репутацію на ринку та спеціально розроблена для роботи в умовах європейського клімату, включно з низькими зимовими температурами.
- Можливість роботи на обігрів, охолодження та гаряче водопостачання — що особливо важливо для забезпечення цілорічного комфорту в будинку.
- Тихий і компактний зовнішній блок, що легко розміщується навіть у приватних садибах з обмеженим простором.
- Сумісність з існуючою системою опалення: у будинку була збережена гідравлічна частина, тому інтеграція нового джерела тепла відбулася без потреби у повній реконструкції мережі.
Також варто зазначити, що Mitsubishi Heavy HeatGuard 160NX підтримує модульне керування та гнучку конфігурацію системи, що дозволяє оптимізувати споживання енергії та адаптувати роботу насоса до конкретних потреб користувача.
Етапи проведення монтажу
1. Монтаж зовнішнього блоку Mitsubishi Heavy HPC160VNX
Монтаж зовнішнього блоку теплового насоса відбувався у декілька ключових етапів:

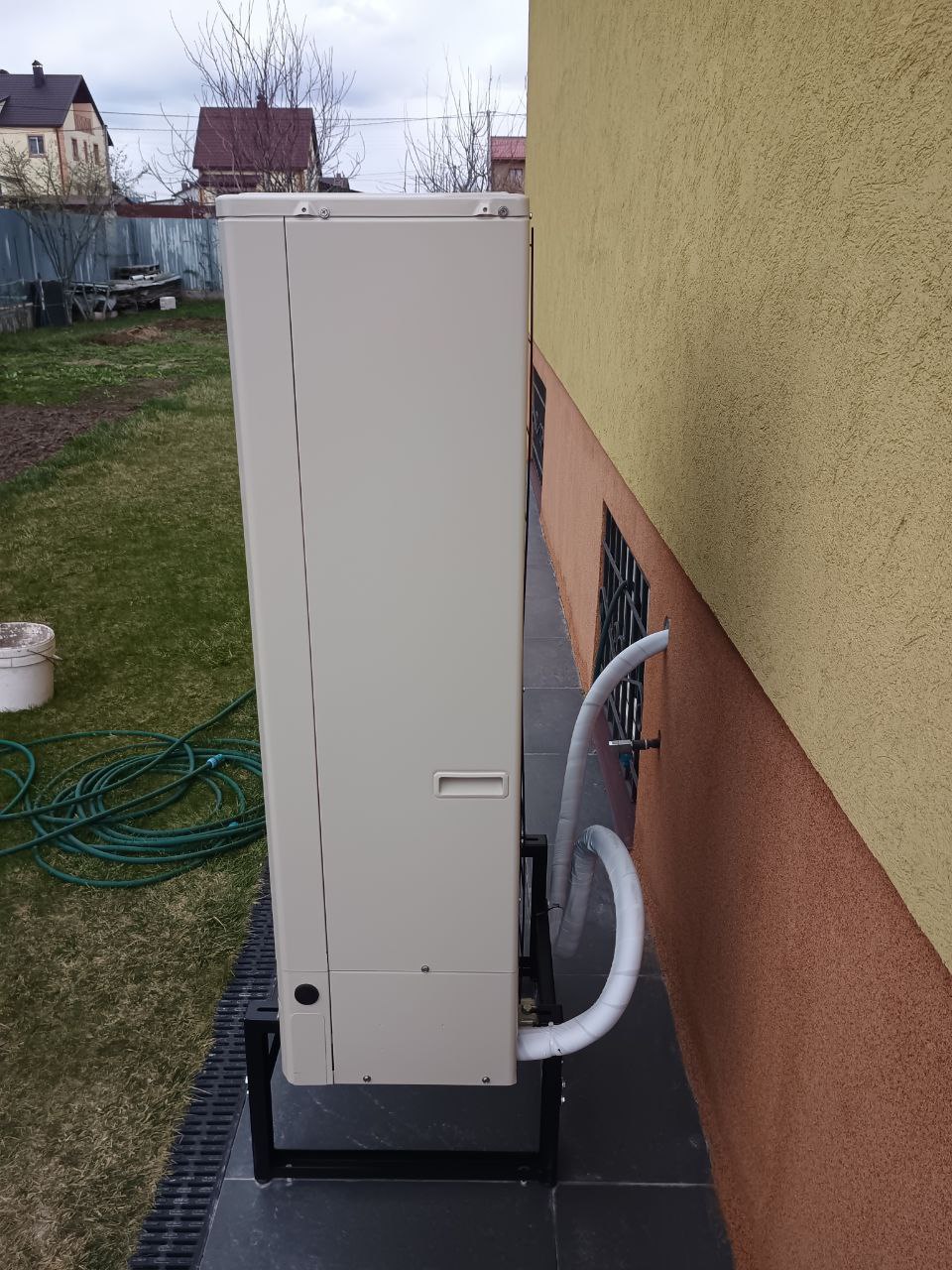

Для розміщення зовнішнього блоку було обрано ділянку на північному фасаді будинку з хорошою вентиляцією. Основа вирівняна, встановлена металева антивібраційна рама для підняття блоку над рівнем землі, що захищає від снігу, бруду та опадів.

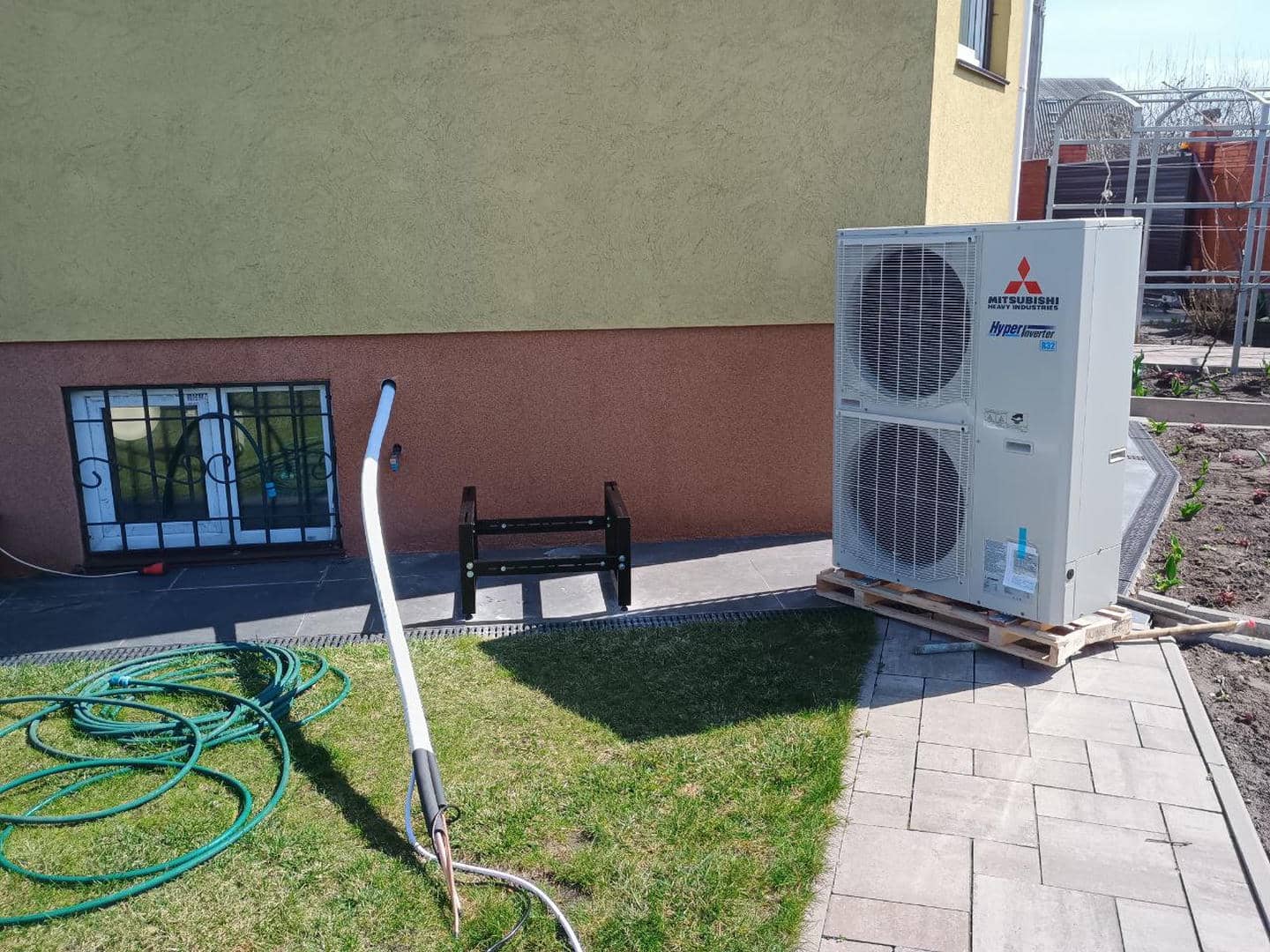

Сам блок доставили на майданчик на дерев’яному піддоні. Після підготовки основи та монтажу рами пристрій було встановлено у фінальне положення з точним вирівнюванням по горизонту.

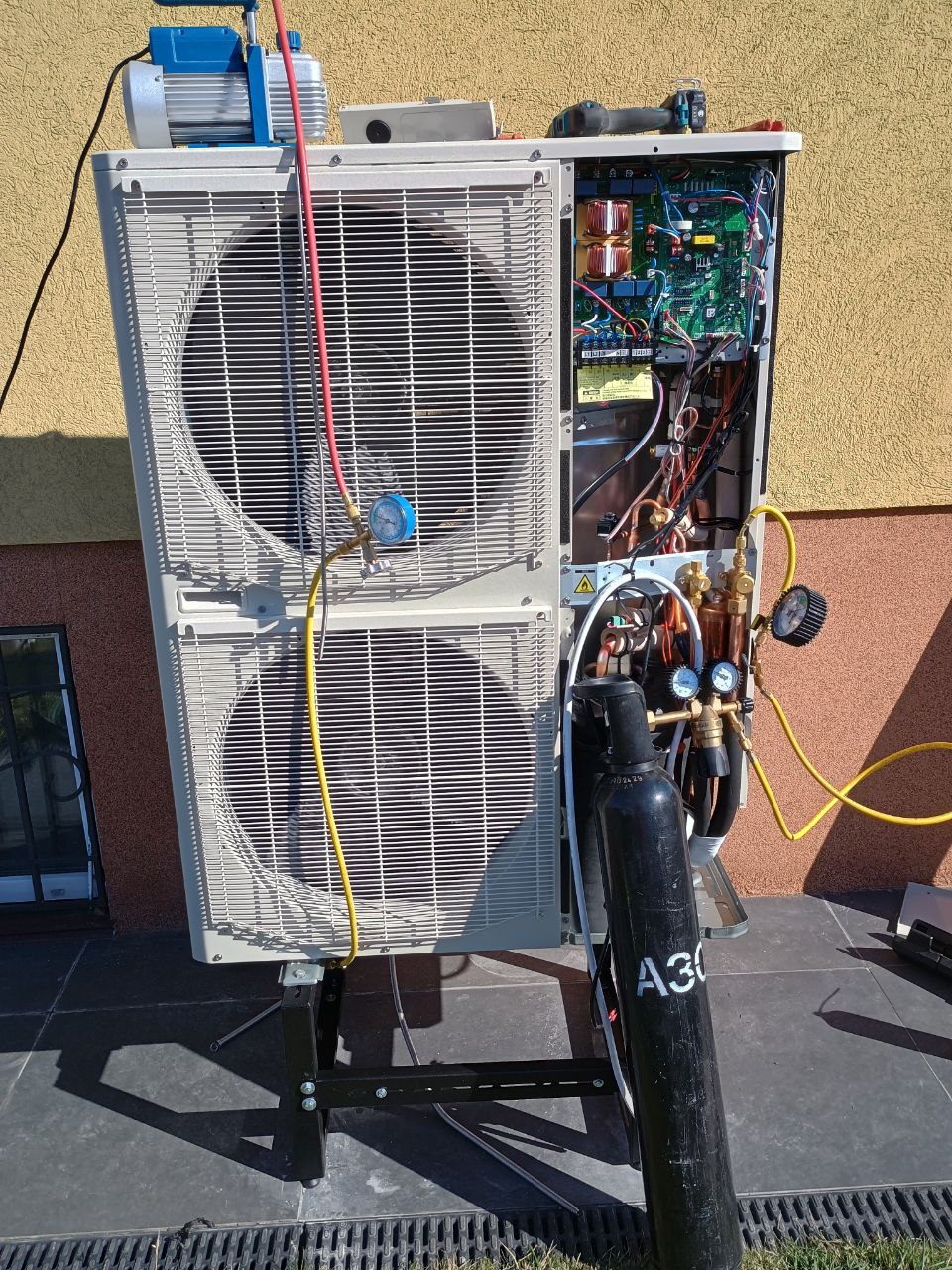

Холодильні траси, електричні з’єднання та дренаж було підключено з урахуванням заводських рекомендацій і стандартів безпеки. На першому фото видно процес вакуумування магістралей перед пуском — важливий етап, що запобігає потраплянню вологи та повітря в контур.
Після з’єднання системи було проведено опресування та вакуумування, як показано на фото — встановлено вакуумний насос, манометри, балон із фреоном для дозаправки.
Після запуску провели діагностику роботи зовнішнього блоку — перевірено режими, температуру, тиск у системі та відповідність показників нормам.
Завдяки правильному підходу до монтажу та професійній обв’язці, система готова до повноцінної експлуатації в режимі опалення навіть за мінусових температур.
2. Монтаж гідромодуля Mitsubishi HeatGuard HPM 110-160

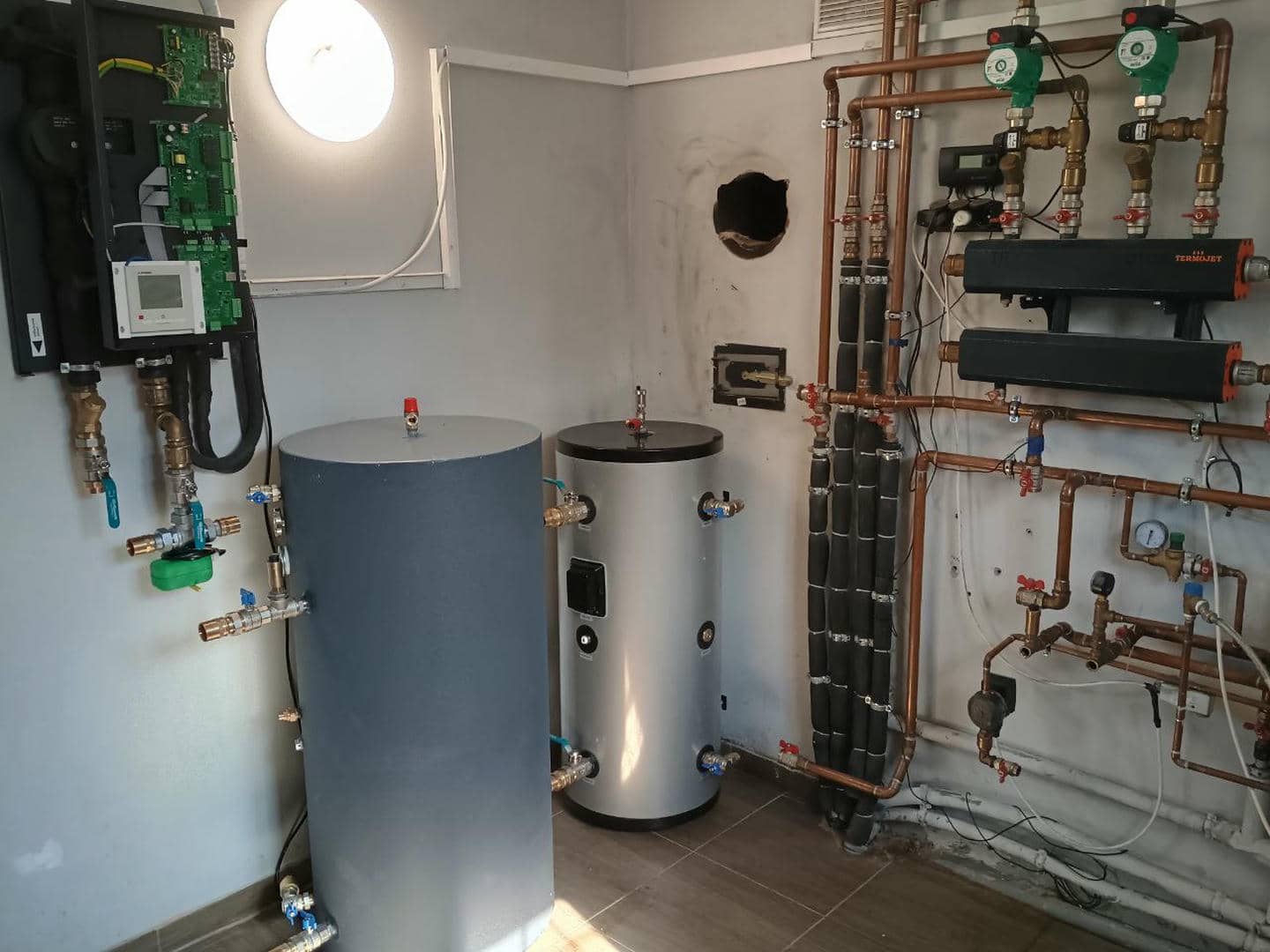

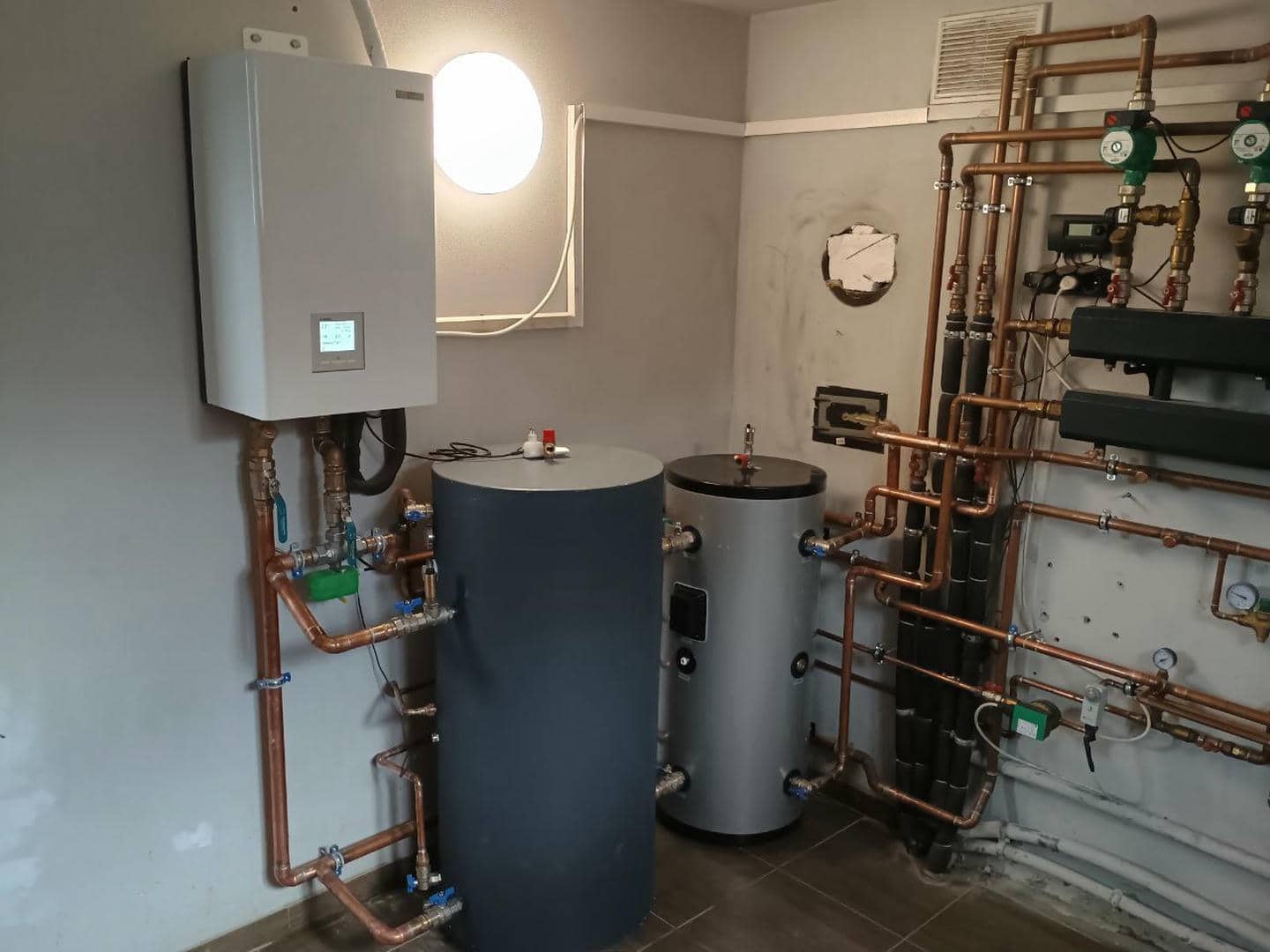

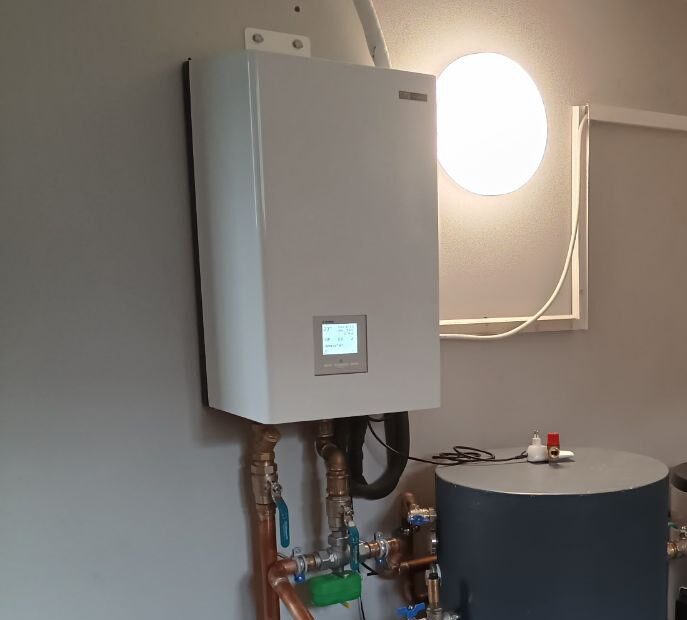

У котельні будинку було змонтовано внутрішній блок (гідромодуль) теплового насоса Mitsubishi Heavy, який є серцем системи розподілу тепла та керування температурними режимами.
Розміщення обладнання
Гідромодуль було встановлено на стіні котельні в безпосередній близькості до буферної ємності та бойлера непрямого нагріву. Це дозволило звести до мінімуму довжину трубопроводів, зменшити теплові втрати та забезпечити компактність монтажу. Всі елементи системи розміщені з урахуванням зручності обслуговування та візуального контролю.

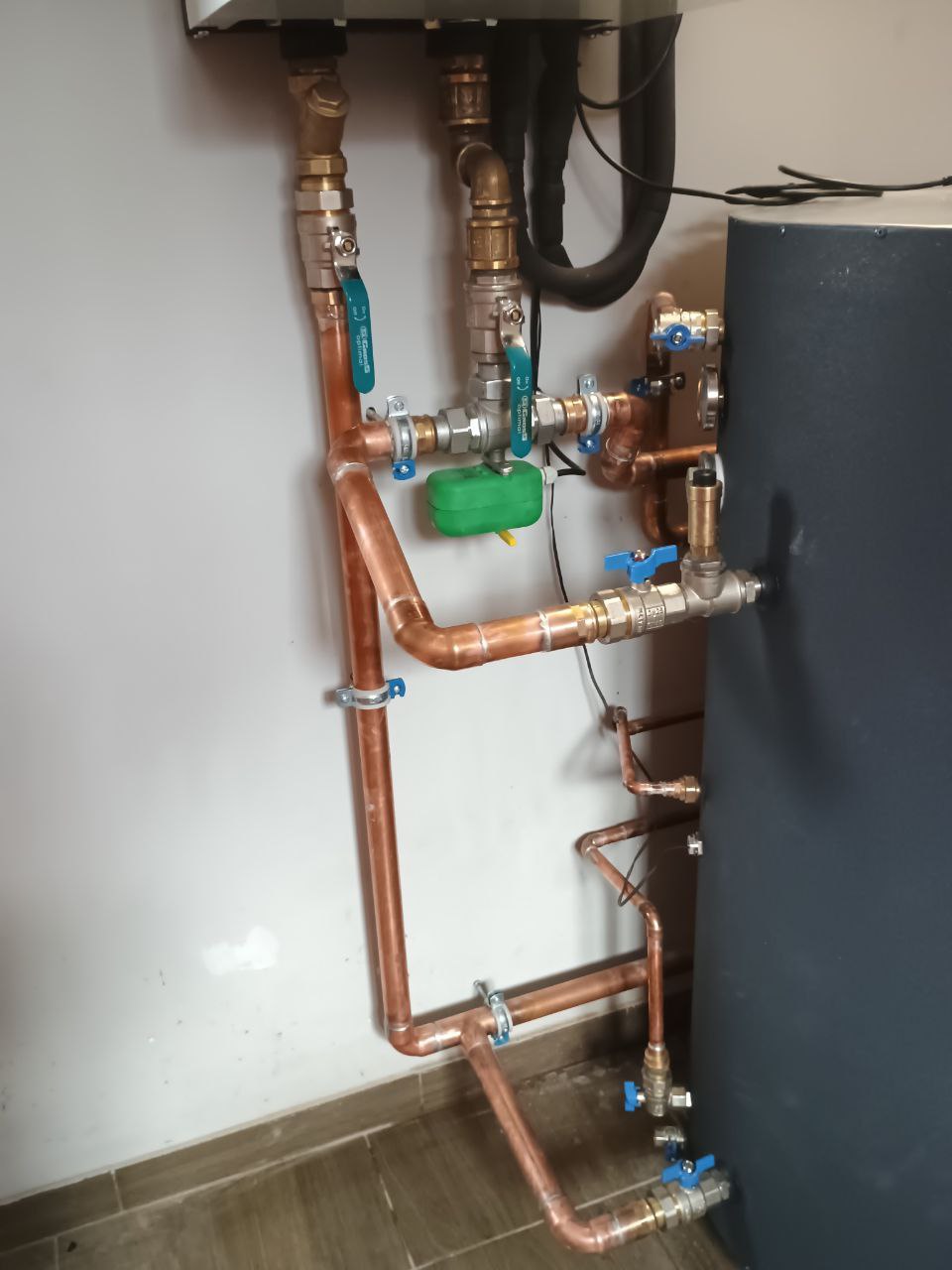

Обв’язка гідромодуля
До гідромодуля підключено мідні трубопроводи, які забезпечують надійність, довговічність та стійкість до перепадів температури. Видно чітке зонування труб: окремо підключено контур опалення, контур буфера та гарячого водопостачання. Підключення виконано з використанням арматури високої якості — запірні крани, зворотні клапани, групи безпеки.
Система керування
Гідромодуль оснащено інтегрованим контролером із дисплеєм, що дає змогу точно керувати режимами роботи, вмикати/вимикати ГВП, змінювати графіки температури та слідкувати за поточними показниками системи.
Загалом монтаж виконано акуратно, технічно грамотно, з дотриманням усіх вимог виробника та стандартів безпеки. Завдяки якісній обв’язці та продуманому компонуванню, система готова до тривалої та ефективної експлуатації.

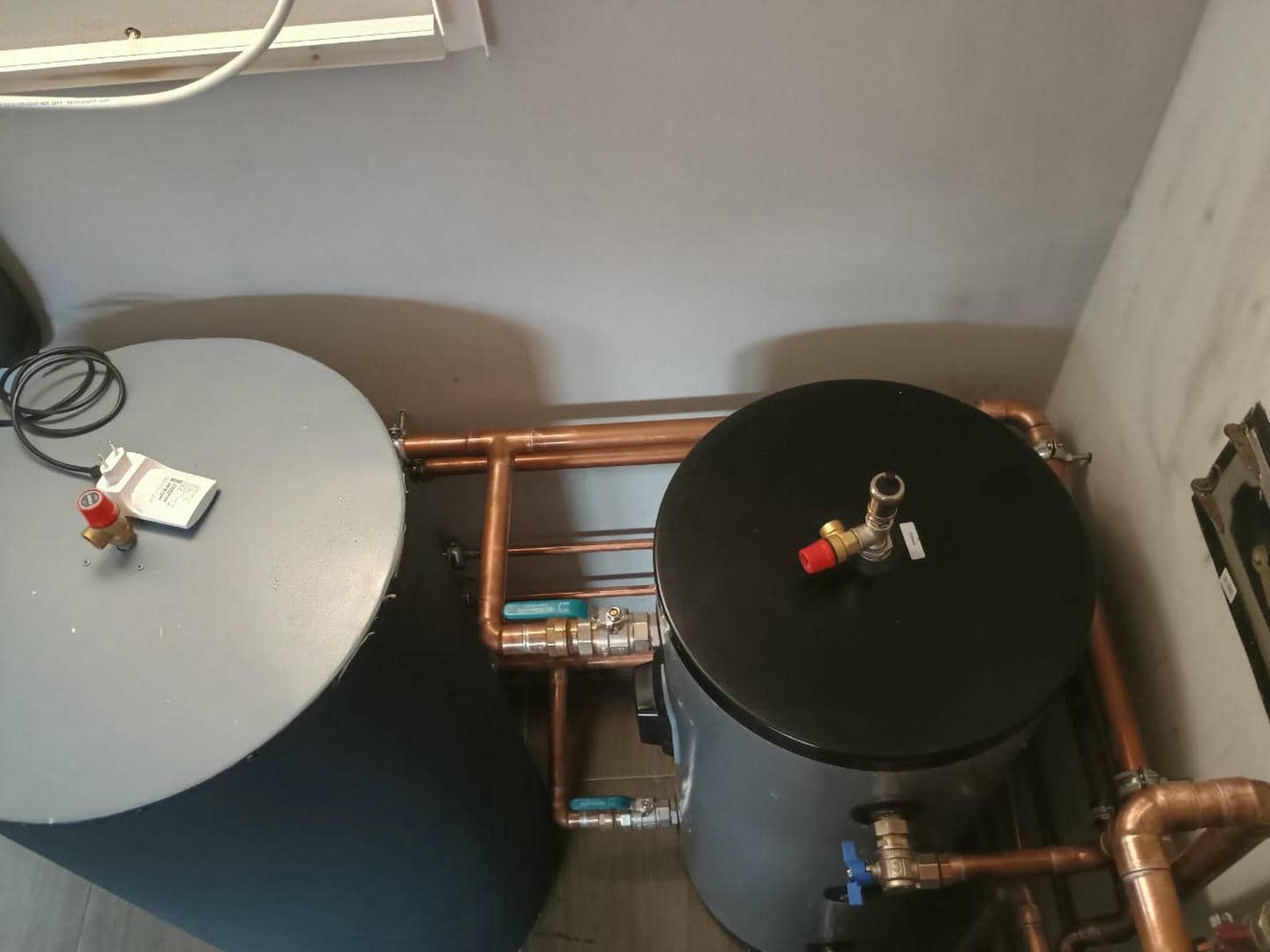

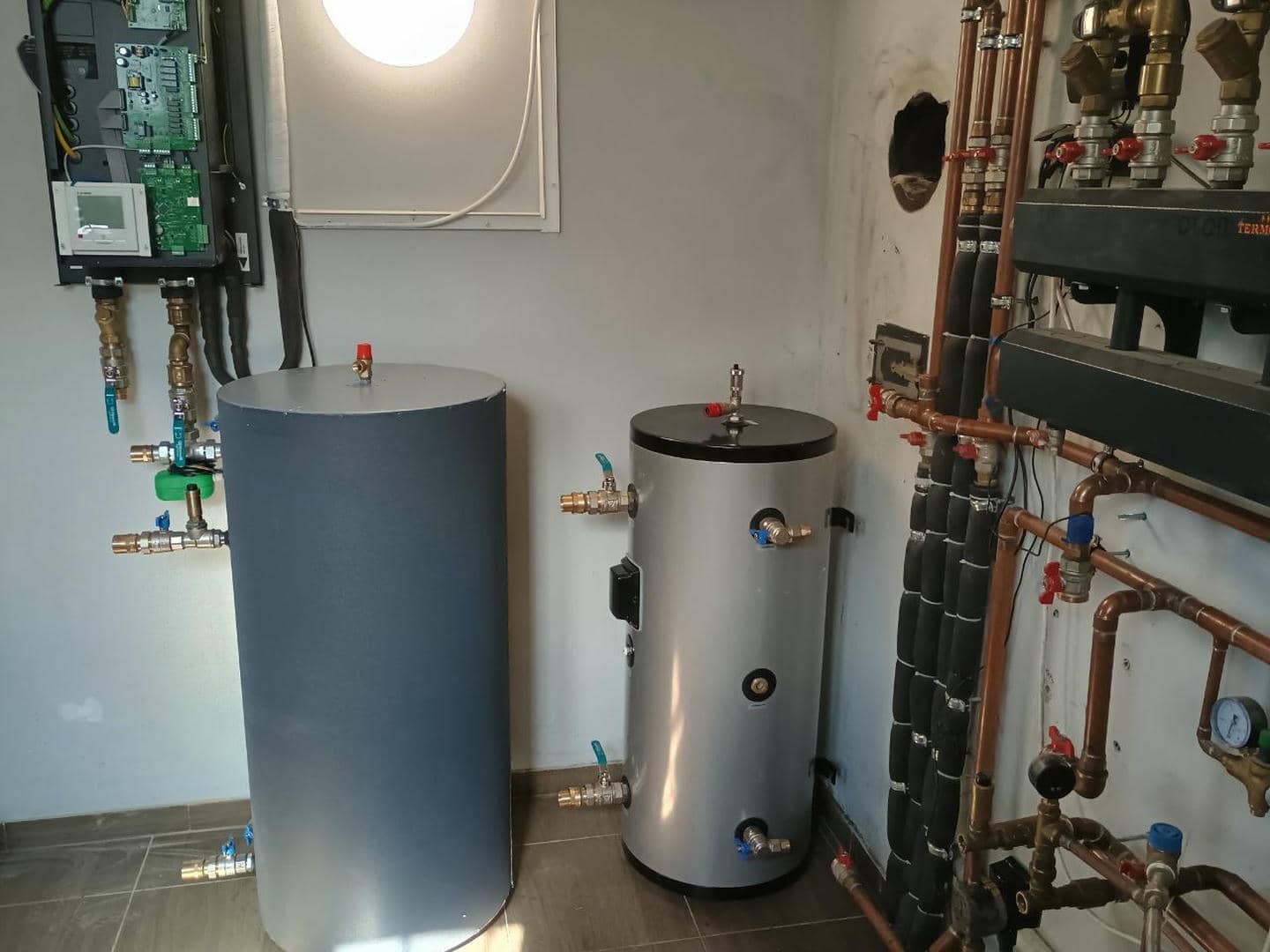

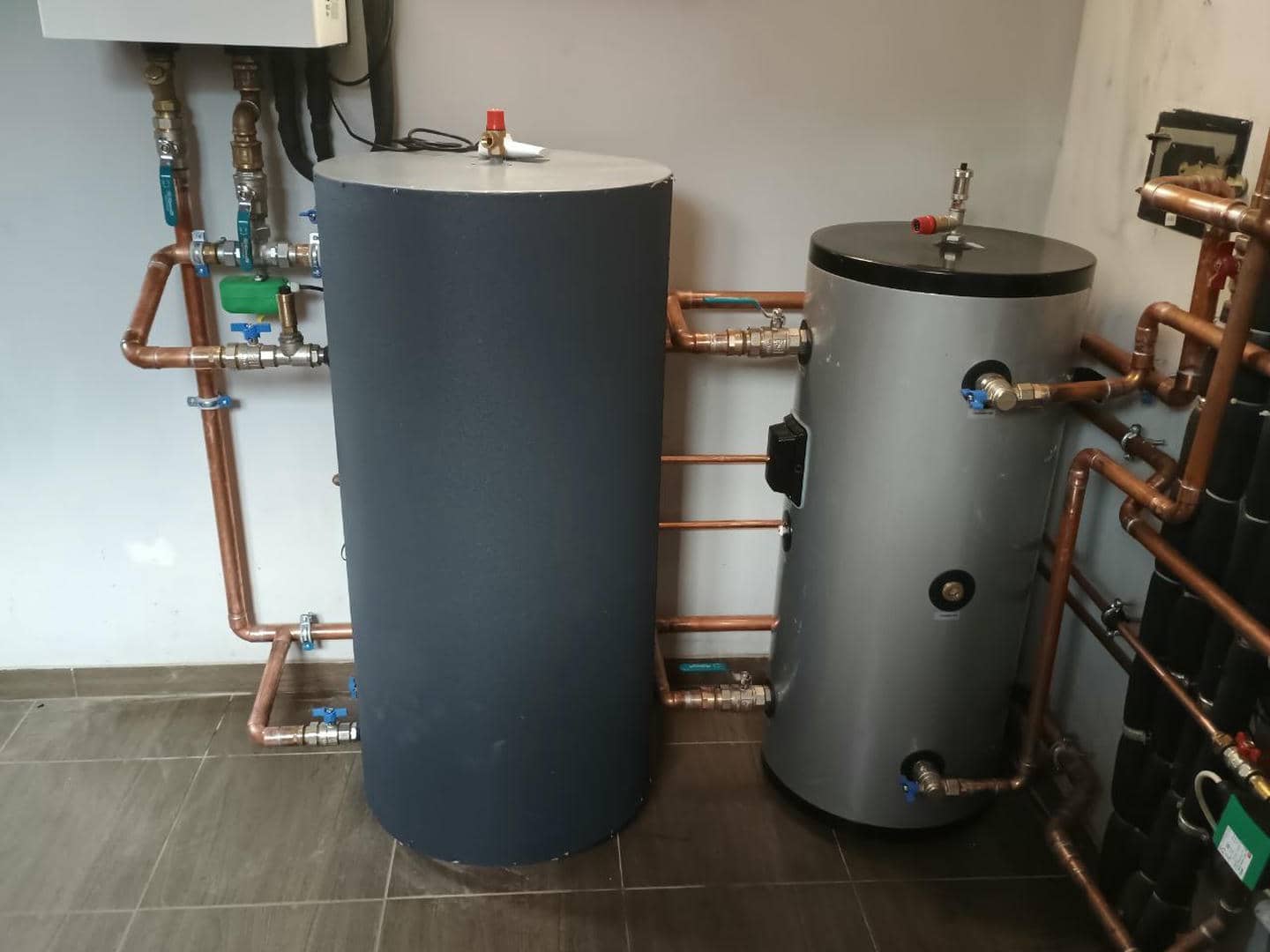

3. Буферна ємність та бак гарячого водопостачання
У процесі переобладнання системи опалення було демонтовано старий твердопаливний котел, на місці якого тепер змонтовано сучасне теплообмінне обладнання — буферну ємність та бойлер непрямого нагріву (бак ГВП), які працюють у парі з тепловим насосом Mitsubishi Heavy HeatGuard 160NX.
Буферна ємність
Встановлена буферна ємність виконує роль гідравлічного акумулятора, що накопичує тепло, вироблене тепловим насосом. Це дає змогу оптимізувати режим роботи компресора, зменшуючи кількість запусків та забезпечуючи стабільну подачу тепла навіть у моменти пікового навантаження. Об’єм бака підібраний з урахуванням потреб будинку та потужності теплового насоса, що дозволяє досягти високої ефективності системи.
Конструкція ємності дозволяє легко обслуговувати її та при потребі підключати додаткові контури або джерела тепла.
Бойлер непрямого нагріву (бак ГВП)
Поруч з буферною ємністю змонтовано бак для гарячого водопостачання. Він забезпечує підготовку гарячої води для побутових потреб і працює на нагрів за рахунок енергії теплового насоса. Завдяки цьому досягається значна економія електроенергії порівняно з класичними електричними бойлерами.
Бойлер обладнано якісною теплоізоляцією, що мінімізує тепловтрати, а також зручно розташованими патрубками для легкого сервісного обслуговування.
Переваги рішення
Розміщення буфера та бака ГВП саме на місці демонтованого твердопаливного котла дозволило:
- максимально ефективно використати наявний простір у котельні;
- зберегти існуючу розводку трубопроводів з мінімальними змінами;
- значно підвищити зручність експлуатації — тепер система повністю автоматизована, не потребує ручної загрузки палива й контролю горіння.
Завдяки вдало продуманому компонуванню і якісному монтажу, нове обладнання гармонійно інтегрувалося в котельню і стало ключовою ланкою в енергоефективній системі опалення та гарячого водопостачання.

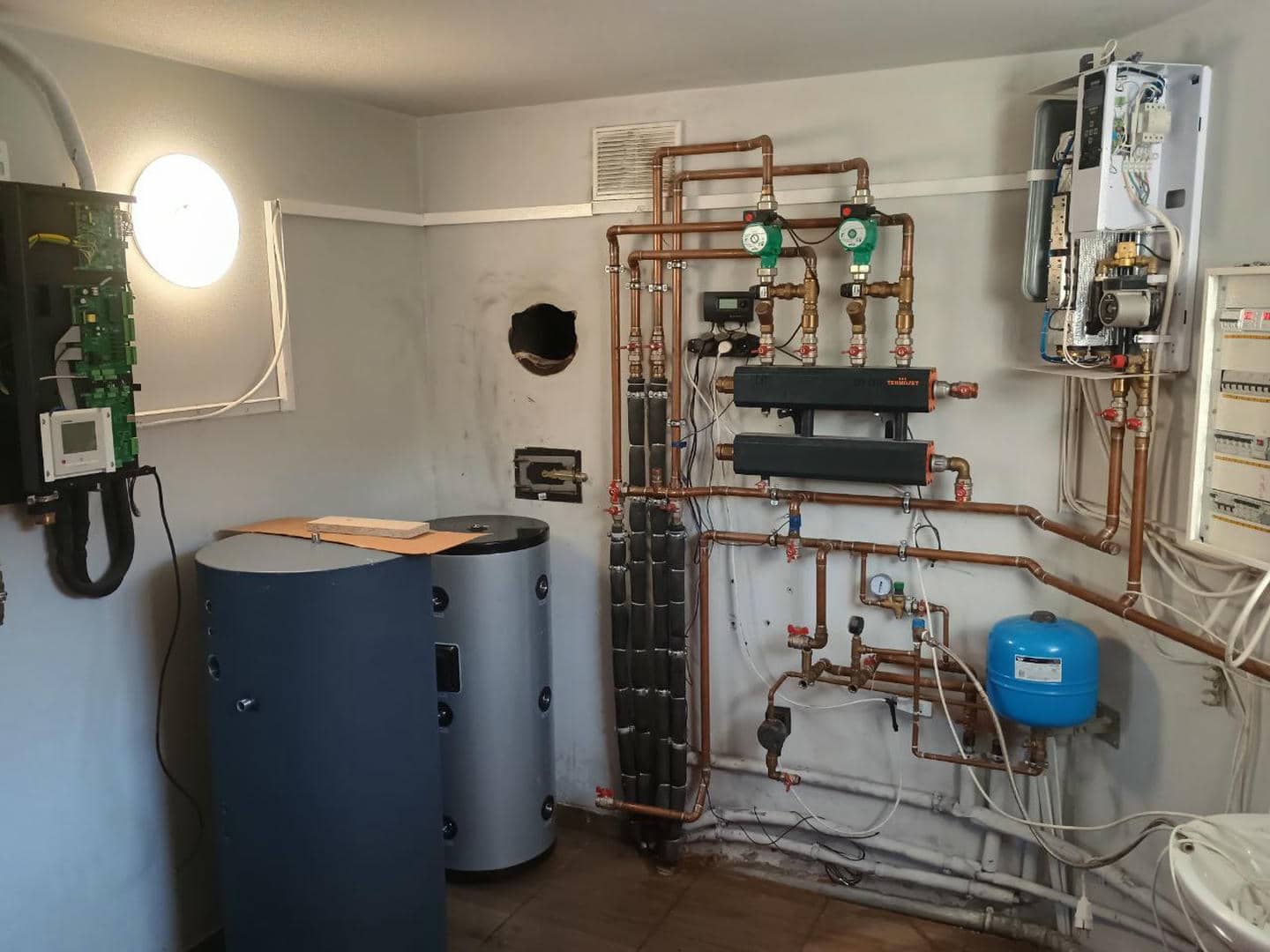

4. Монтаж гідравлічної частини та гідрострілок
У цьому проєкті ми виконали монтаж усіх гідравлічних елементів для потужного теплового насоса Mitsubishi Heavy HeatGuard 160NX, який буде обслуговувати систему опалення та гарячого водопостачання в приватному будинку.
Система була зібрана з використанням мідних трубопроводів, які вирізняються своєю міцністю та довговічністю. Усі з’єднання виконані з точністю — акуратно, міцно та з урахуванням майбутнього зручного обслуговування.
Що було зроблено:
🔹 Гідравлічна частина системи

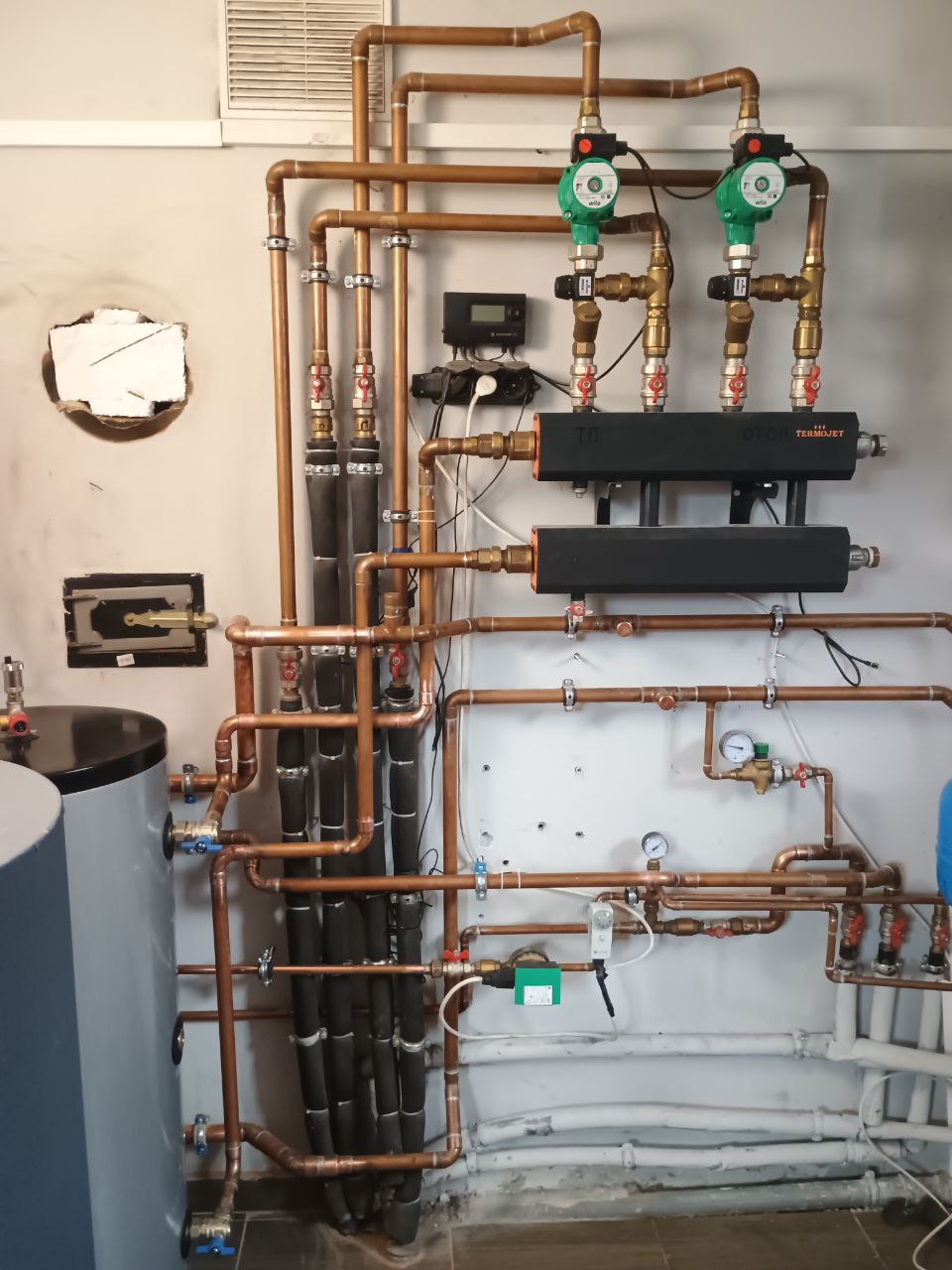

Ми встановили два гідравлічні розподільники (гідрострілки) із захисною теплоізоляцією. Вони дозволяють рівномірно розподіляти тепло між усіма контурами (тепла підлога, радіатори, бойлер тощо), не створюючи зайвого тиску на насос.
🔹 Циркуляційні насоси Wilo
Потужні насоси відповідають за рух теплоносія в системі. Встановлено два незалежні контури, кожен з яких має свій насос, крани та зворотні клапани. Це дозволяє системі працювати більш ефективно, а також значно полегшує сервіс.
🔹 Безпека та контроль
Система оснащена манометрами, фільтрами, зворотними клапанами, групами безпеки та автоматикою. Це дозволяє контролювати тиск і температуру в системі та захищає всі ключові елементи від перепадів.
🔹 Фільтрація води
Перед насосами встановлені фільтри грубої очистки. Вони захищають обладнання від потрапляння механічних домішок, які можуть вивести з ладу дорогі компоненти системи.
🔹 Теплоізоляція труб
Усі основні труби були утеплені. Це не тільки зменшує тепловтрати, а й покращує загальний зовнішній вигляд системи, робить її охайною та сучасною.
Компактність і зручність
Незважаючи на складність і потужність обладнання, ми спроєктували все так, щоб система займала мінімум простору. Всі компоненти розміщені зручно для обслуговування — є вільний доступ до насосів, датчиків, автоматичних клапанів та інших важливих елементів.
Основні відмінності насоса Mitsubishi Heavy HeatGuard 160NX:️
Регулювання температури: У режимі “тепло” діапазон від 35°C до 50°C, у режимі “холод” з підтримкою заданої температури в діапазоні від 7°C до 20°C. Що забезпечує гнучкість і дає змогу адаптувати систему до різних кліматичних умов і потреб користувача.
Автоматичне відновлення: У разі вимкнення електроживлення, насос автоматично відновлює режим роботи. Це гарантує безперервну роботу системи навіть за нестабільності електромережі.
Моніторинг роботи: Безперервний моніторинг роботи теплового насоса: продуктивність, споживана потужність, коефіцієнт продуктивності СОР, витрата теплоносія, а також вбудовані теплові, витратні та електричні лічильники – дають змогу користувачеві контролювати роботу системи й оптимізувати її роботу для досягнення максимальної ефективності.
Автоматичний захист обладнання: Захист обладнання теплового насоса від відсутності потоку води, загрози замерзання теплообмінника, перегріву проточного нагрівача – гарантує безпеку використання і подовжує термін служби обладнання.
Робота із зовнішнім джерелом тепла: Тепловий насос HeatGuard може працювати разом із зовнішнім джерелом тепла в режимі підмішування або повного перемикання. Це означає, що система може додатково використовувати тепло від зовнішніх джерел, таких як газовий котел, електричний котел, централізоване теплопостачання чи твердопаливний котел, або повністю перемикатися на одне з цих джерел для теплопостачання.
Висока ефективність при -20°C: Система Mitsubishi Heavy HeatGuard здатна підтримувати номінальну потужність нагріву навіть при зовнішній температурі до -20°C. Це означає, що система продовжує працювати ефективно і забезпечує достатнє опалення навіть при дуже низьких температурах.
Така характеристика важлива для забезпечення стабільного комфорту в приміщеннях у холодний період року і дозволяє використовувати систему у важких кліматичних умовах без зниження її продуктивності.
Можливість підключення зовнішнього проточного нагрівача: Система підтримує можливість підключення зовнішнього проточного нагрівача, що дозволяє збільшити потужність системи та забезпечити більш швидке нагрівання приміщень. Це особливо корисно в ситуаціях, коли потрібне швидке досягнення комфортної температури або додаткове тепло в умовах екстремальних холодів. Зовнішній нагрівач може бути інтегрований у систему для забезпечення додаткового тепла без необхідності значних модифікацій.
