Завдання
Клієнт звернувся до компанії з метою розрахувати потужність теплового обладнання для будинку на 120 кв.м. для заміни основного джерела опалення, яким раніше був електрокотел. Але із збільшенням тарифів на електроенергію вартість опалення електрокотлом стала досить дорогою, тому клієнт почав шукати більш дешеві джерела обігріву.
Рішення
Враховуючи особливості будинку (утеплення стін та місцевий клімат), було прийнято рішення встановити інверторний тепловий насос Mitsubishi HeatGuard 110SX (HPC110VSX/HPM110-160). Цей насос відзначається високою продуктивністю і стабільністю роботи навіть до -25°C. Саме цей тепловий насос ефективний тим, що навіть при максимально низьких температурах він працює на повну потужність, тобто все одно віддає 11 кВт енергії при споживанні 3 кВт електроенергії.
Виконаний обсяг робіт
1. Аналіз існуючої системи та планування
Перш ніж розпочати монтажні роботи, наші спеціалісти провели детальний аналіз утеплення будинку, уже наявної системи опалення та кліматичних умов.

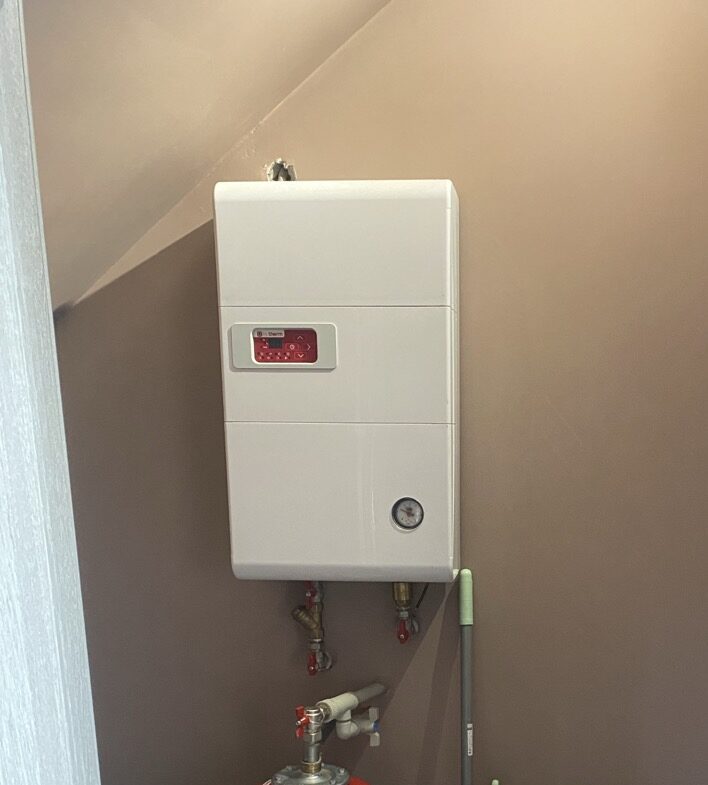

Було проаналізовано попередню систему опалення з електрокотлом Hi-Therm, розміщення комунікацій та обладнання. Було вирішено замінити електрокотел на тепловий насос, і не залишати, як резервне джерело живлення.
Все це дозволило чітко визначити необхідні параметри розміщення обладнання, які максимально відповідають потребам клієнта. Також була розроблена схема установки, з урахуванням вже наявної системи опалення, розгалуження в будинку до радіаторів.
2. Вибір обладнання
На основі проведеного аналізу було обрано тепловий насос Mitsubishi HeatGuard 110SX (HPC110VSX/HPM110-160), який має відмінні показники COP (коефіцієнт продуктивності) і здатен продукувати до 11 кВт тепла при зовнішній температурі повітря -25 °С без втрати потужності. Дана особливість присутня лише в насосах Mitsubishi, через що іншим брендам важко конкурувати в даному аспекті.
3. Монтаж теплового насосу

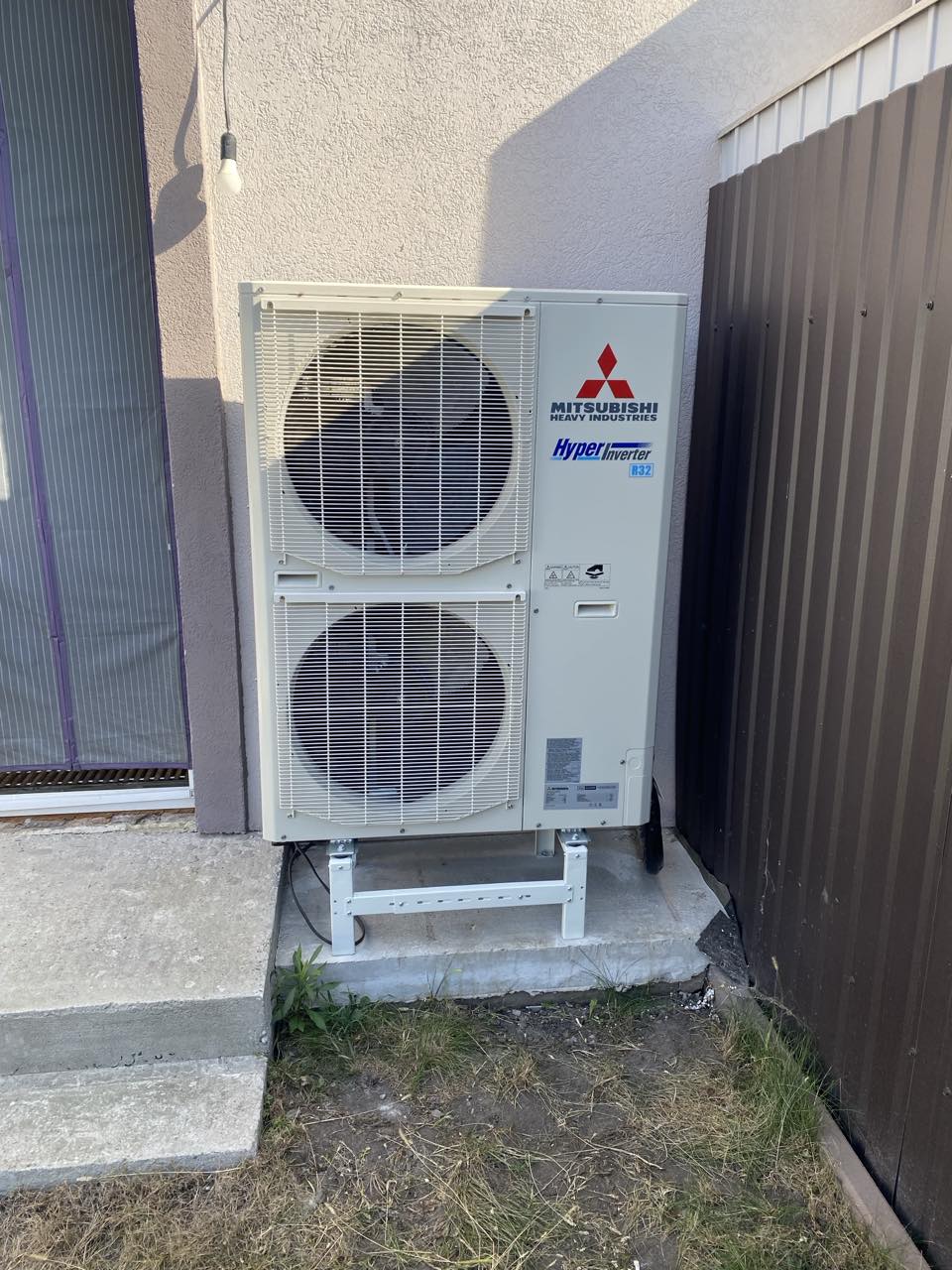

Зовнішній блок теплового насосу Mitsubishi HeatGuard 110SX був встановлений на надійну металеву підставку біля будинку.
Підставка забезпечує стійкість обладнання та захист від вологи та бруду. Додано антивібраційні ніжки до ТН, щоб зменшити амортизацію під час роботи пристрою.
Зовнішній блок теплового насосу встановлений на відкритому просторі, де є хороший повітряний обмін.
Особливу увагу приділили піддону зовнішнього блоку, де було додано нагрівальний кабель для запобігання утворенню льоду.
Теплотраса була прокладена через стіну, що дозволяє знизити теплові втрати та забезпечити безперебійну роботу системи навіть у найхолодніші місяці. Для цього використовували спеціально ізольовану трубу, яка зберігає тепло і захищає систему від впливу зовнішніх факторів.
4. Встановлення внутрішнього блоку теплового насосу

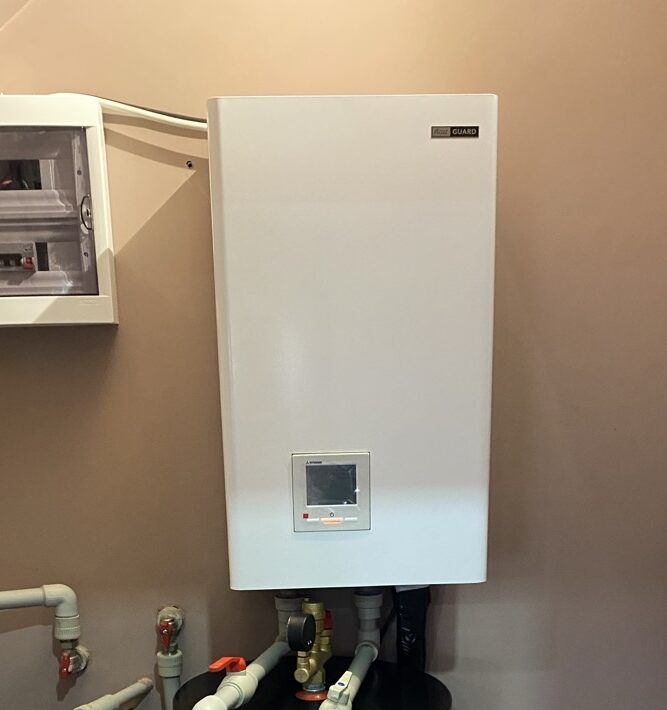

Внутрішній блок Mitsubishi HPM110-160 встановили у технічному приміщенні, яке добре вентилюється і має доступ до необхідних комунікацій (вода, електрика, каналізація). Важливо, що навколо блоку достатньо місця для обслуговування і циркуляції повітря.
Внутрішній блок прикріпили на спеціальні кронштейни, які забезпечують надійну фіксацію і стійкість обладнання. Блок встановлено на рівній поверхні, щоб уникнути вібрацій та додаткового шуму під час роботи.
Далі до внутрішнього блоку підключили труби з теплоносієм, які з’єднують блок із системою опалення та акумулюючою ємністю. Особливу увагу приділяється герметичності з’єднань та утепленню труб, щоб мінімізувати втрати тепла.
Внутрішній блок підключили до трифазної електромережі та системи керування. Це включає підключення контролерів, датчиків та керування циркуляційними насосами, клапанами і вентиляторами.
Фреонова магістраль, що з’єднує зовнішній та внутрішній блоки, проклали з урахуванням вимог щодо мінімізації втрат холоду і забезпечення герметичності системи.
5. Під’єднання буферної ємності

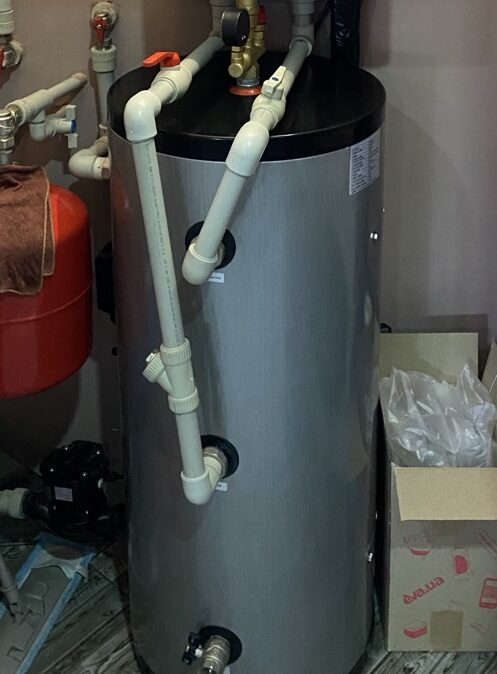

До гідромодуля теплового насосу було приєднано буферну ємність Raymer IMP 100 л, що зберігає нагріту воду, допомагаючи підтримувати стабільну температуру в системі опалення. Це знижує частоту вмикання та вимикання теплового насосу, продовжуючи його ресурс.
Буфер служить як резервуар тепла, який можна використовувати під час пікових навантажень або коли теплова потреба перевищує поточну потужність насоса. Це особливо корисно в холодну пору, коли система потребує більше тепла.
Завдяки меншій кількості циклів увімкнення-вимкнення, акумулююча ємність допомагає продовжити термін служби теплового насосу, знижуючи знос компресора та інших компонентів.
6. Встановлення циркуляційного насосу
Так як будинок триповерховий, важливо було забезпечити циркуляцію теплоносія по всій системі для забезпечення стабільної температури навіть у найвіддаленіших точках дому, особливо до третього поверху. Саме тому було встановлено циркуляційний насос, що забезпечує постійний рух теплоносія (води або іншої рідини) по замкнутому контуру системи опалення або гарячого водопостачання. Його основні функції:
- Підтримка рівномірної температури в усіх частинах системи. Завдяки циркуляції теплоносій постійно рухається між тепловим насосом і споживачами (радіаторами, бойлером тощо), забезпечуючи рівномірне нагрівання.
- Забезпечення ефективної роботи теплового насоса. Без циркуляційного насоса тепловий насос не зможе подавати тепло до системи, оскільки вода не буде рухатися по трубах. Насос гарантує, що нагрітий теплоносій передається туди, де це потрібно, з мінімальними втратами.
7. Перевірка системи та інструктаж клієнта
Після завершення всіх підключень проводиться перевірка роботи системи, зокрема на герметичність трубопроводів, правильність електричних з’єднань та налаштування всіх параметрів. Важливо також переконатися, що система відповідає заданим температурним режимам.
Провели інструктаж клієнта. Пояснили, що робити в разі виникнення аварійних сигналів або збоїв у роботі теплового насосу. Ознайомили з індикаторами на панелі та пояснили, які з них вказують на критичні несправності, що вимагають негайної консультації зі спеціалістом.
Пояснили, що зовнішній блок теплового насосу потребує періодичної перевірки та очищення. Слід прибирати листя, пил та інші забруднення, що можуть накопичуватися на вентиляторі або теплообміннику.
Встановлення теплового насосу HeatGuard 110SX HPC110VSX/HPM 110-160 принесло клієнту значні переваги.
- Економія на електроенергії
Використання інверторного теплового насосу дозволило клієнту значно зменшити споживання електроенергії порівняно з традиційними методами опалення. Завдяки високій ефективності насосу, навіть при мінусових температурах, вартість опалення знизилась на 80%. Це дає змогу клієнту економити значні кошти щомісяця, що особливо актуально в умовах підвищення тарифів на електроенергію.
- Комфорт у використанні
Завдяки можливості дистанційного керування через мобільний додаток, клієнт отримав зручний спосіб контролювати роботу теплового насосу. Це дозволяє швидко реагувати на зміни температури зовнішнього середовища та адаптувати систему опалення під поточні потреби. Крім того, тиха робота насосу забезпечила додатковий комфорт у будинку, не створюючи шумового дискомфорту для мешканців.
- Підвищена надійність та безпека
Завдяки використанню якісних матеріалів та сучасних технологій, тепловий насос HeatGuard 110SX HPC110VSX/HPM 110-160 забезпечує високу надійність у роботі і тривалий термін служби. А встановлення додаткового розширювального бака гарантує безпеку системи в умовах перепадів тиску, що є важливим аспектом для тривалої експлуатації опалювального обладнання.
- Збільшення терміну експлуатації системи опалення
Використання сучасного теплового насосу дозволяє значно подовжити термін служби всієї опалювальної системи. Завдяки якісній інсталяції та використанню надійних компонентів, система опалення працюватиме стабільно протягом багатьох років, не потребуючи частих ремонтів чи заміни обладнання.
- Екологічність
Використання теплового насосу значно зменшує викиди CO2 в атмосферу порівняно з традиційними системами опалення. Це робить будинок більш екологічно чистим та зменшує негативний вплив на навколишнє середовище.
Монтаж теплового насосу HeatGuard 110SX HPC110VSX/HPM 110-160 стало ефективним та економічно вигідним рішенням для клієнта. Завдяки професійному підходу та використанню сучасних технологій, клієнт отримав надійну систему опалення, яка забезпечує комфорт та економію коштів на довгий термін.
