Завдання

Об’єкт розташований в котеджному містечку Северинівка, Київської області. Загалом на території розташовано два будинки: один на 100 м² та інший, менший, на 50 м². Клієнтом заявлено зниження витрат на опаленні, так як попередньо будинок опалювався твердопаливним котлом, згодом було встановлено електрокотел. До будинку під’єднана система живлення від сонячних батарей на 5 кВт.

Підвищення ціни на електроенегію змусило замовника шукати більш економічні способи опалення житла, тому прийнято рішення встановити тепловий насос, так як він включає в себе не тільки опалення, але й можливість охолодження в спекотні місяці.

Рішення

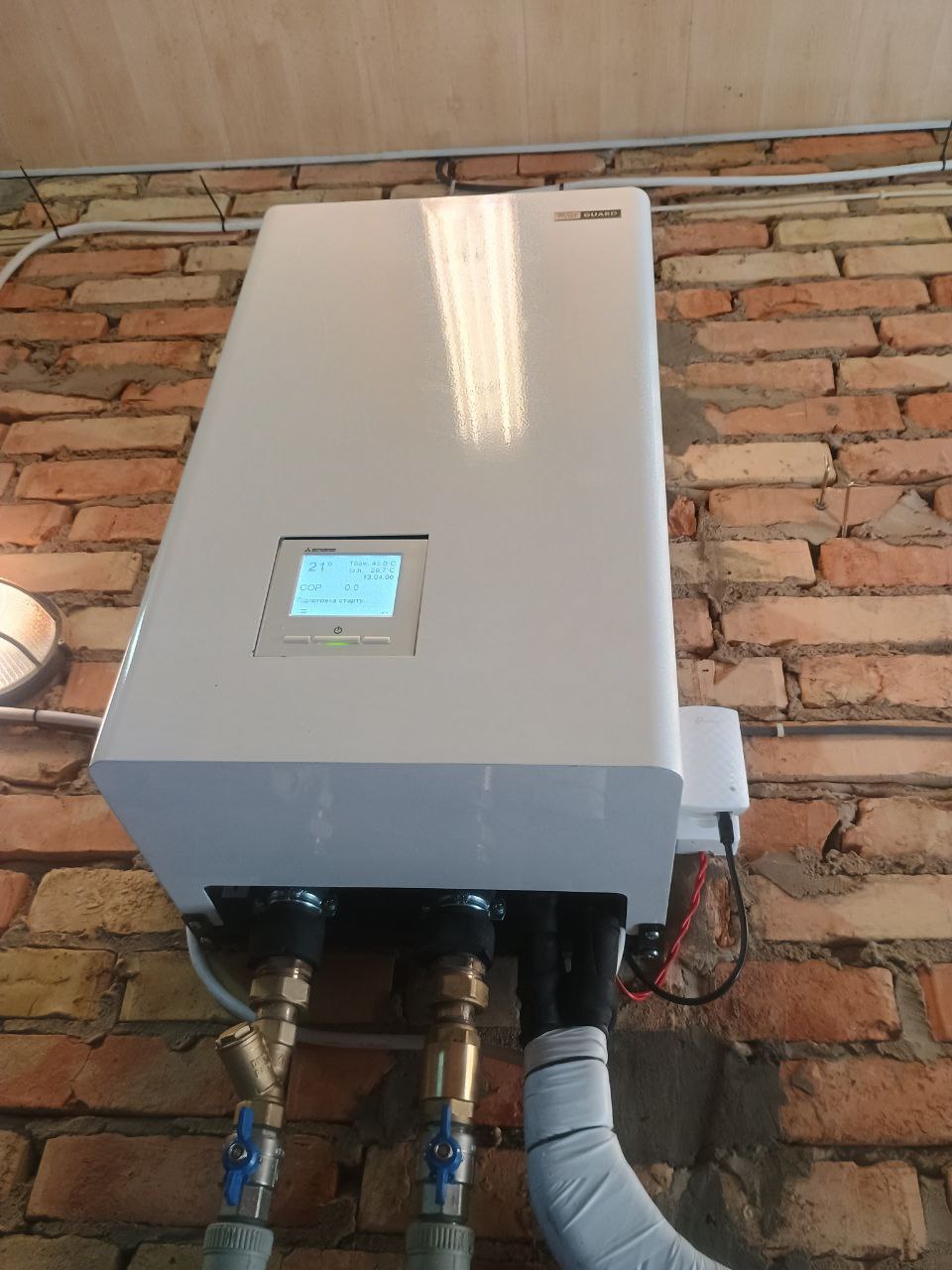

Враховуючи особливості будинку (утеплення та місцевий клімат), потреби клієнта, було прийнято рішення встановити інверторний тепловий насос Mitsubishi HeatGuard 110NX HPC110VNX/HPM 110-160. Цей насос відзначається високою продуктивністю і стабільністю роботи навіть до -25°C, що важливо для кліматичних умов півночі України.

Виконаний обсяг робіт

1. Аналіз та планування

Перш ніж розпочати монтажні роботи, наші спеціалісти провели детальний аналіз утеплення будинку, уже наявної системи опалення та кліматичних умов.

Слід додати, що в попередній системі опалення вже було залито антифризовий розчин та встановлено бак-накопичувач на 500 л.

Це дозволило чітко визначити необхідні параметри обладнання, які максимально відповідають потребам клієнта. Також була розроблена схема установки, з урахуванням вже наявної системи опалення, розгалуження в будинку до радіаторів.

2. Вибір обладнання

На основі проведеного аналізу було обрано тепловий насос Mitsubishi HeatGuard 110NX HPC110VNX/HPM 110-160, який виготовляється у Таїланді. Цей насос має відмінні показники COP (коефіцієнт продуктивності) до 8.5 навіть при зовнішній температурі повітря -15 °С, що забезпечує високу ефективність навіть при низьких температурах.

4. Монтаж теплового насосу

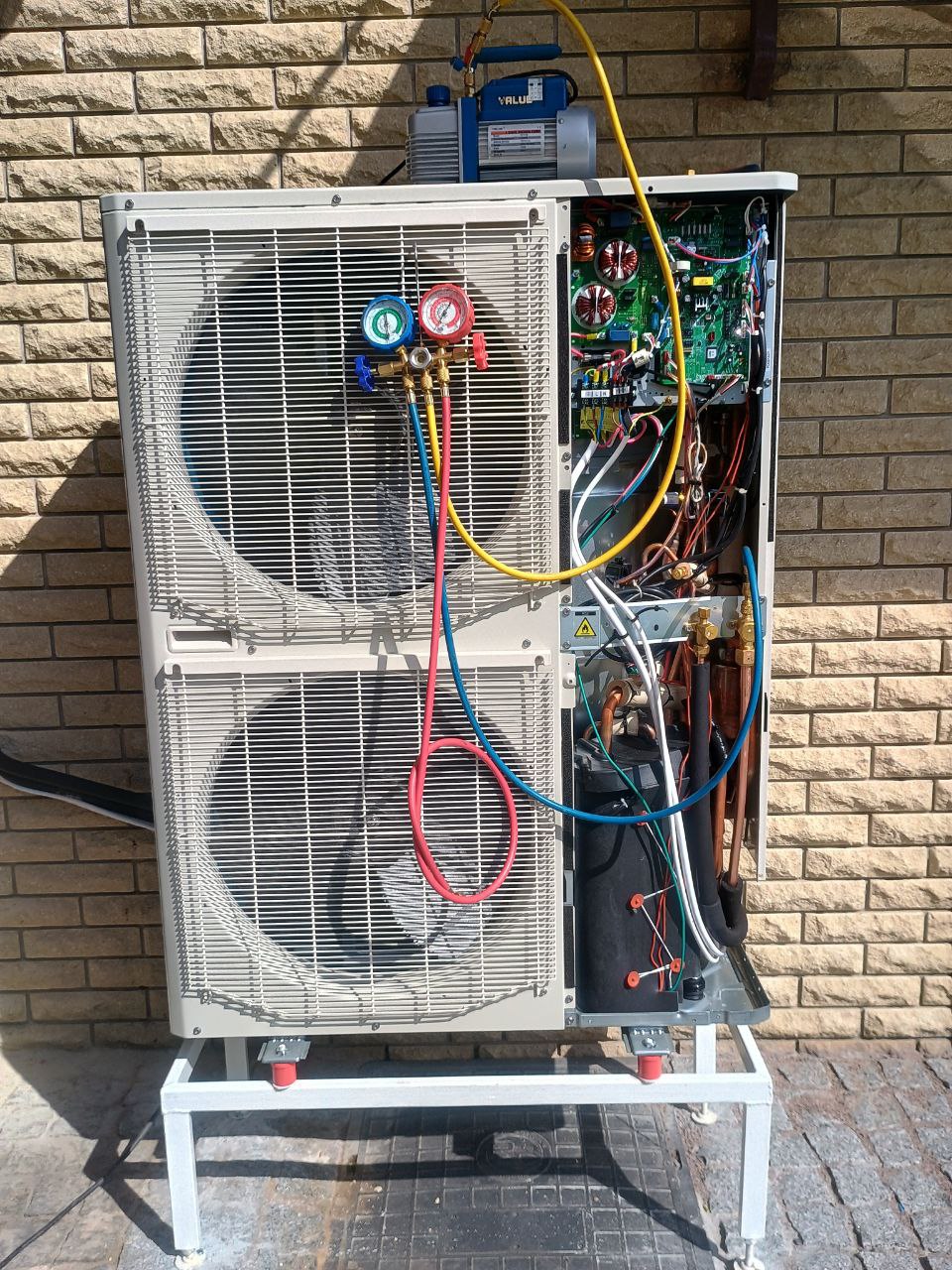

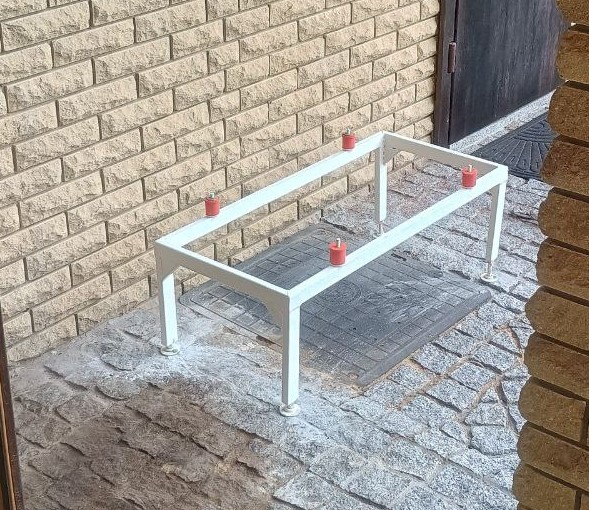

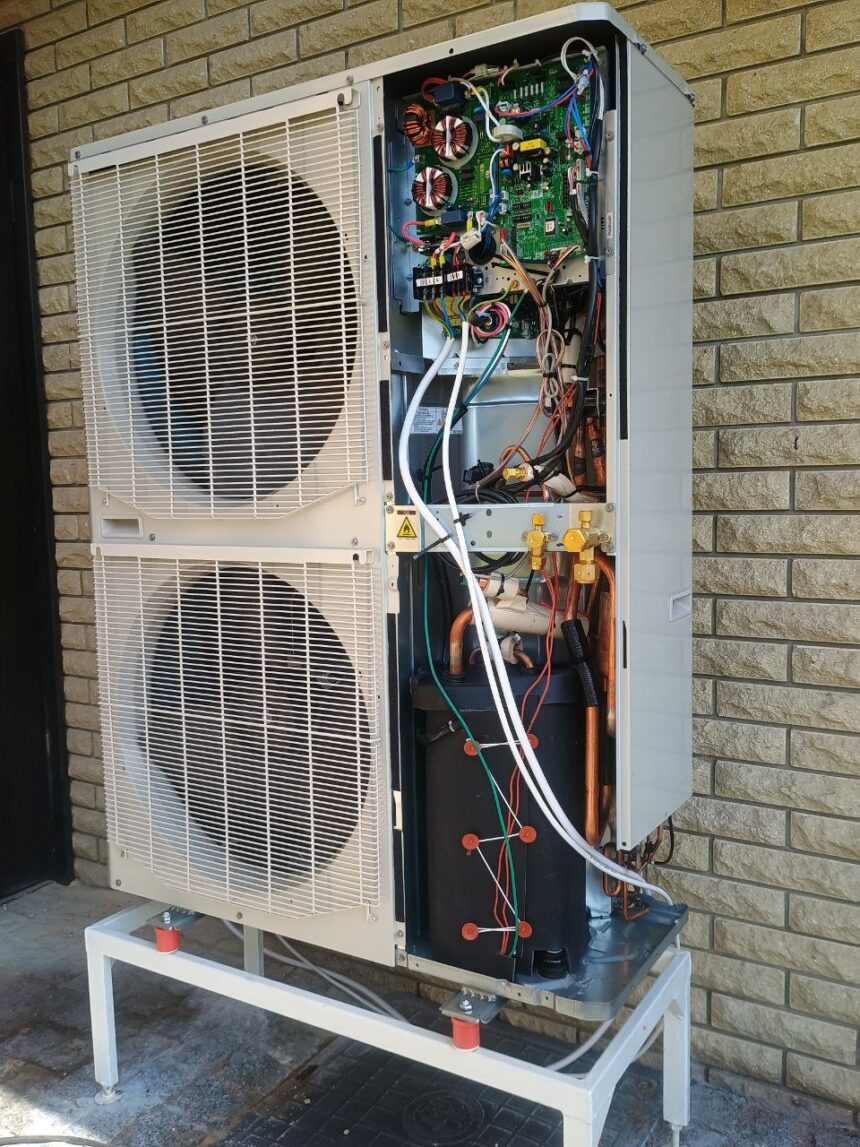

Зовнішній блок теплового насосу Mitsubishi HeatGuard 110NX  був встановлений на надійну металеву підставку біля будинку в мінімальній відстані до котельні, що полегшило монтаж теплотраси.

Підставка забезпечує стійкість обладнання та захист від вологи та бруду. Додано антивібраційні ніжки до ТН, щоб зменшити амортизацію під час роботи пристрою. Особливу увагу приділили піддону зовнішнього блоку, де було додано нагрівальний кабель для запобігання утворенню льоду.

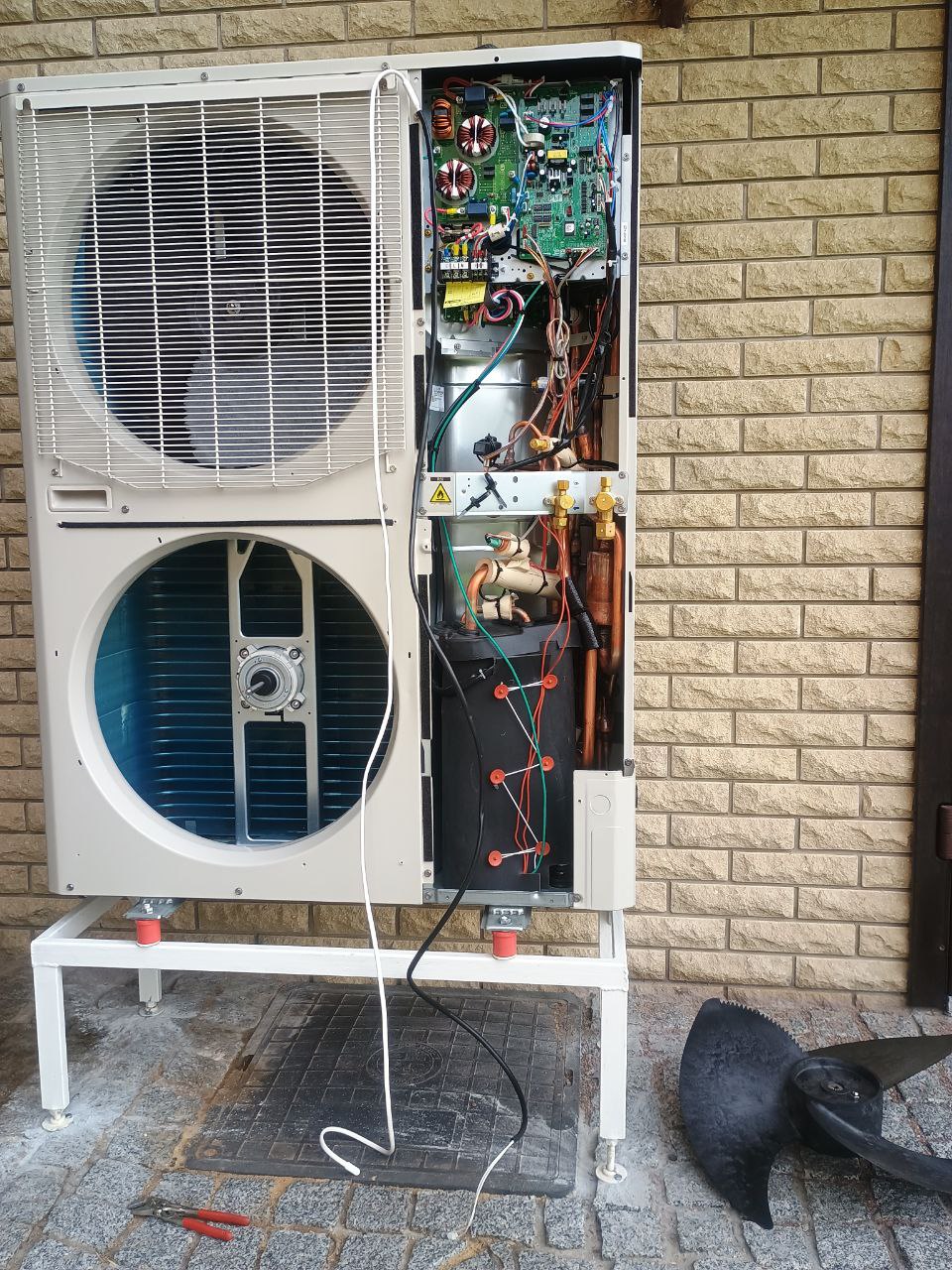

4. Встановлення нагрівального кабелю

Особливу увагу було приділено піддону зовнішнього блоку, де додано нагрівальний кабель, який запобігає утворенню льоду в холодну пору року. Це рішення дозволяє уникнути проблем із замерзанням конденсату, який накопичується під час роботи зовнішнього блоку кондиціонера або теплового насоса, особливо в режимі обігріву.

Основні переваги нагрівального кабелю в піддоні зовнішнього блоку:

1. Запобігання замерзанню: Нагрівальний кабель не дозволяє воді перетворюватися на лід, що забезпечує безперебійну роботу системи навіть при низьких температурах.
2. Захист обладнання: Запобігає пошкодженням внутрішніх компонентів системи, таких як вентилятори або компресори, через накопичення льоду.
3. Підвищена ефективність: Завдяки уникненню льодоутворення, зовнішній блок працює з більшою продуктивністю, оскільки немає потреби витрачати енергію на відтаювання.
4. Зниження витрат на обслуговування: Зменшується потреба в регулярному технічному обслуговуванні, оскільки обладнання захищене від льоду, який може викликати збої в роботі або навіть пошкодження зовнішнього блоку.

Нагрівальний кабель робить систему більш надійною та довговічною, що особливо важливо в регіонах з суворими зимовими умовами, де температура може опускатися нижче нуля на тривалий період.

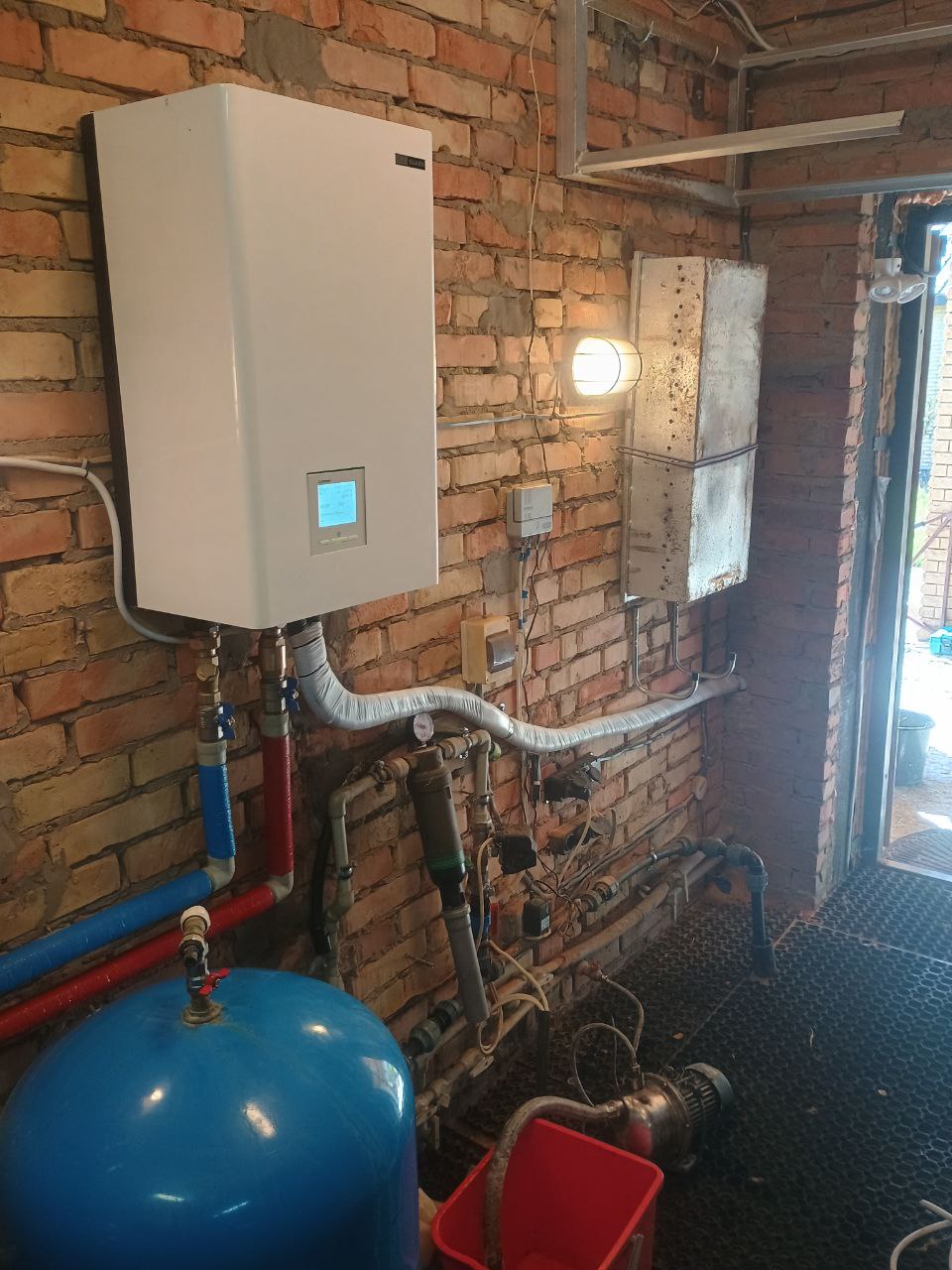

5. Інтеграція в існуючу систему опалення

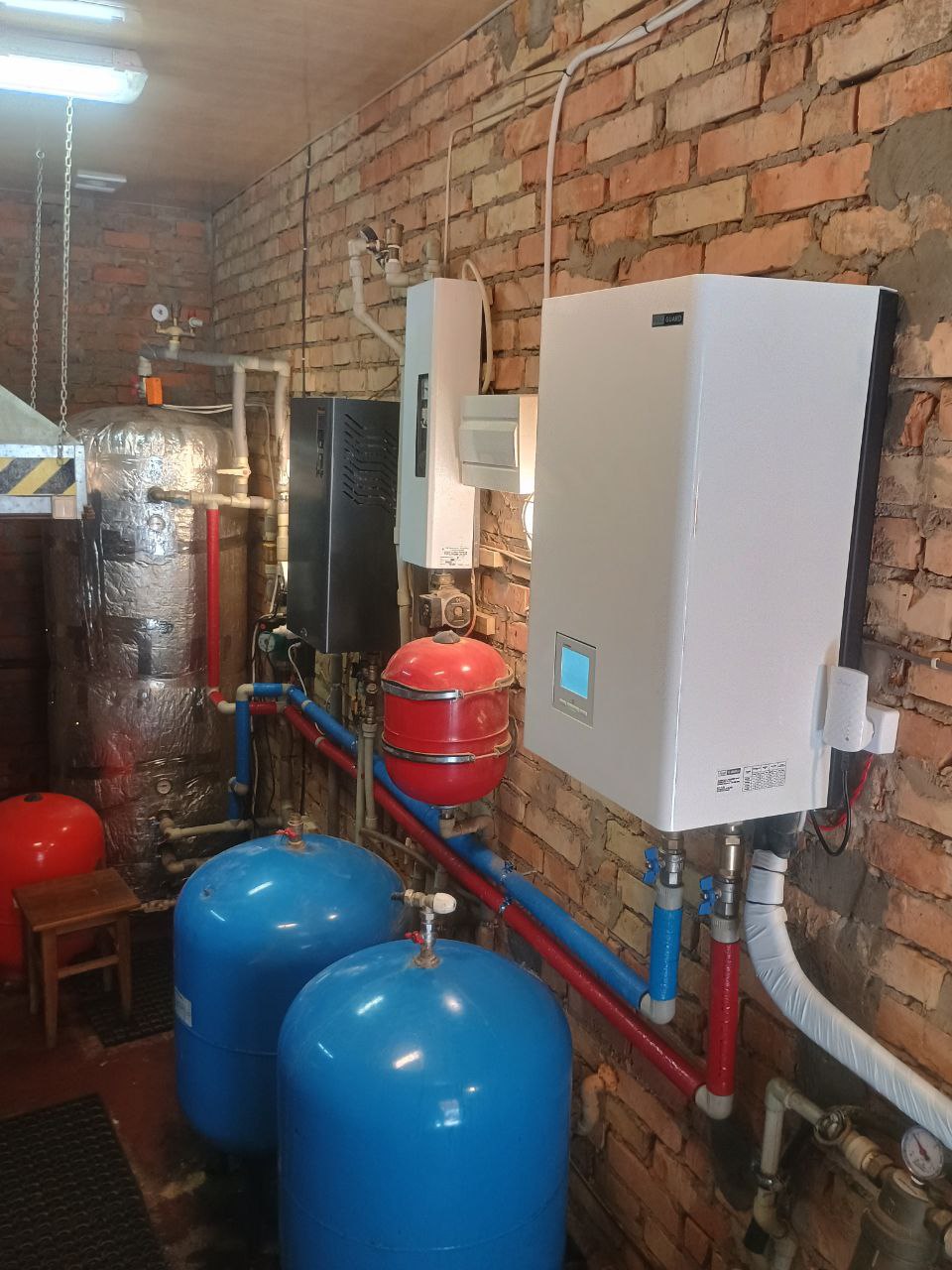

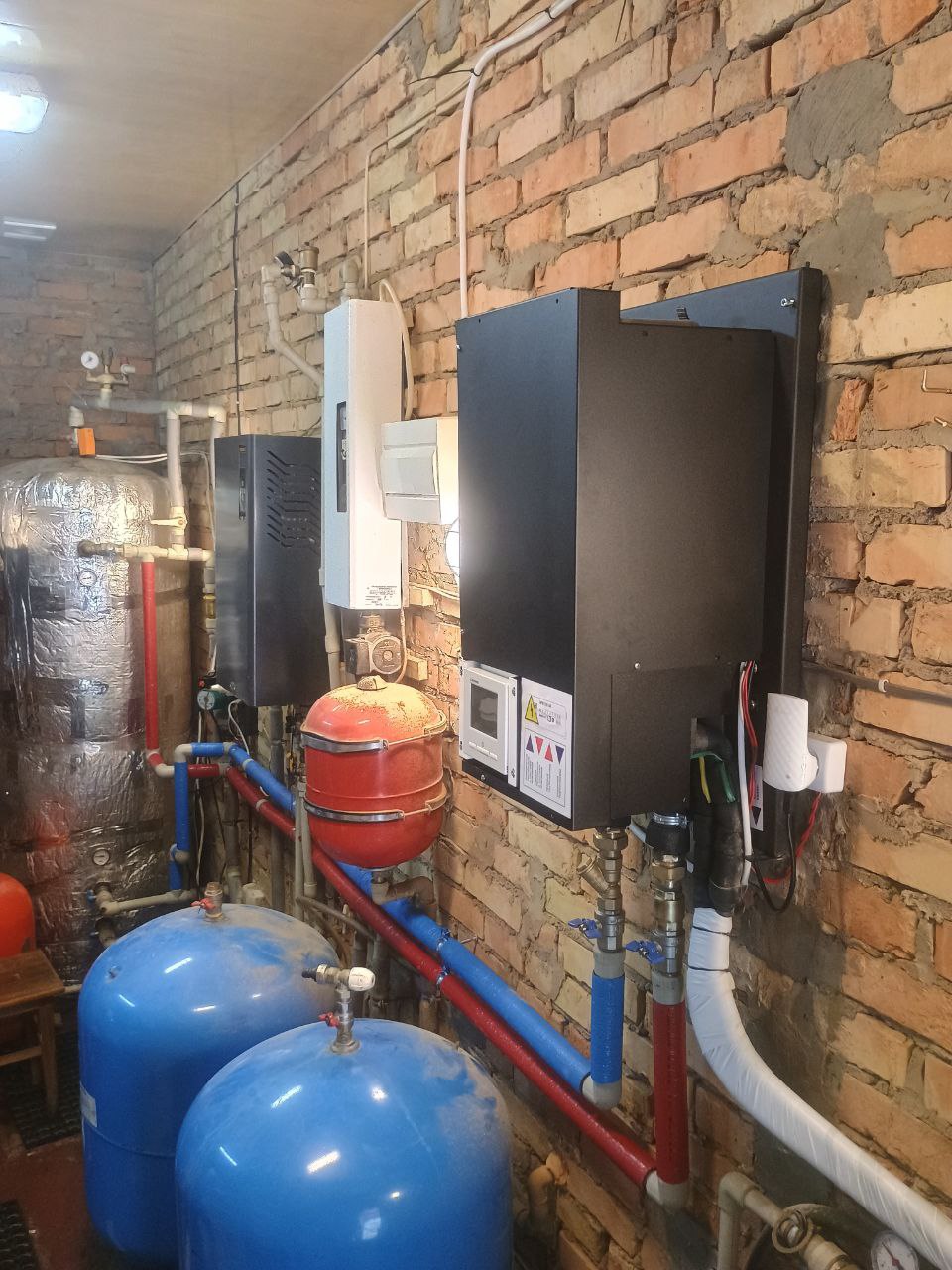

Тепловий насос було під’єднано до буферної ємності об’ємом 500 л, яка вже була встановлена з електричним котлом. Це рішення дозволяє ефективно комбінувати роботу теплового насосу та електрокотла для забезпечення безперебійного теплопостачання.

Основні переваги такої комбінації:

• Буферна ємність забезпечує накопичення теплової енергії, що дозволяє оптимізувати роботу теплового насосу та електрокотла. Вона також допомагає уникати частого включення і вимикання обладнання, що знижує його знос.
• Тепловий насос працює на збереження тепла в буферній ємності, що дозволяє підтримувати стабільну температуру в системі опалення.
• У разі потреби або підвищеного навантаження, електрокотел може підключатися для додаткового підігріву, забезпечуючи резервне джерело тепла.
• Буферна ємність дозволяє збалансовано використовувати різні джерела енергії, зокрема електричний котел як резервний варіант, і тепловий насос як основний.



6. Додаткове обладнання

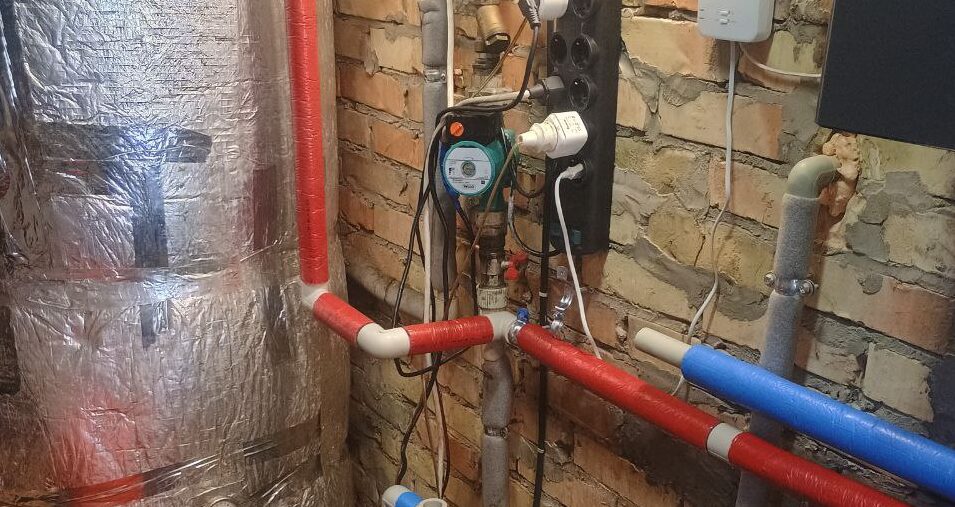

Циркуляційний насос Raymer RS-25/10-180 забезпечує циркуляцію теплоносія в системі, як для опалення, як і охолодження. Постійно рухає теплоносій через теплообмінник теплового насоса та по всій системі. Це дозволяє рівномірно розподіляти тепло (або холод) по приміщеннях, а також забезпечує ефективну передачу тепла до теплої підлоги, радіаторів.

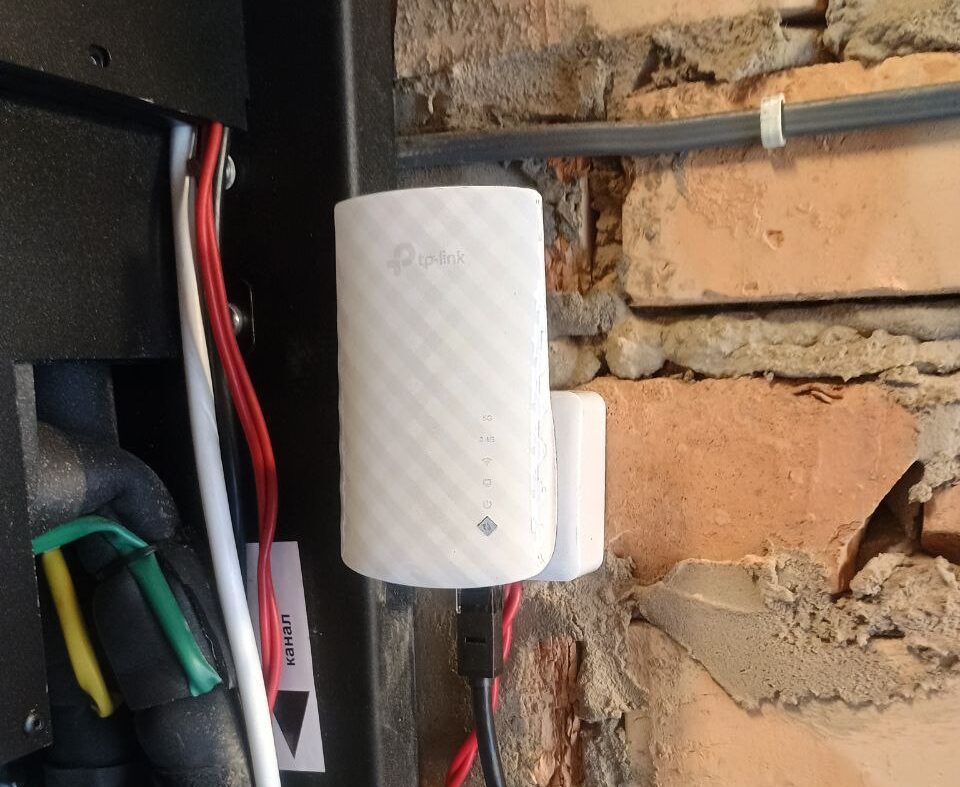

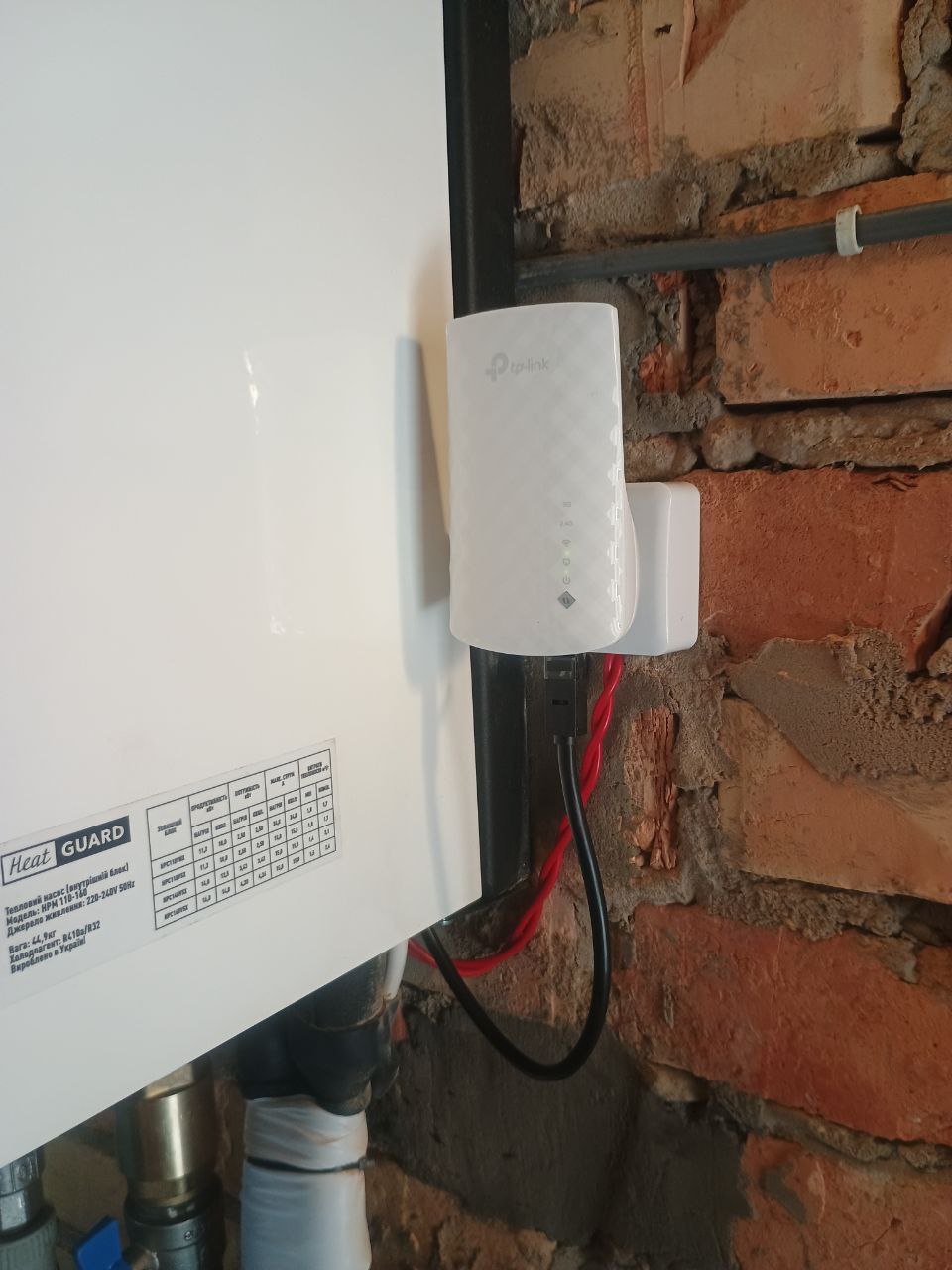

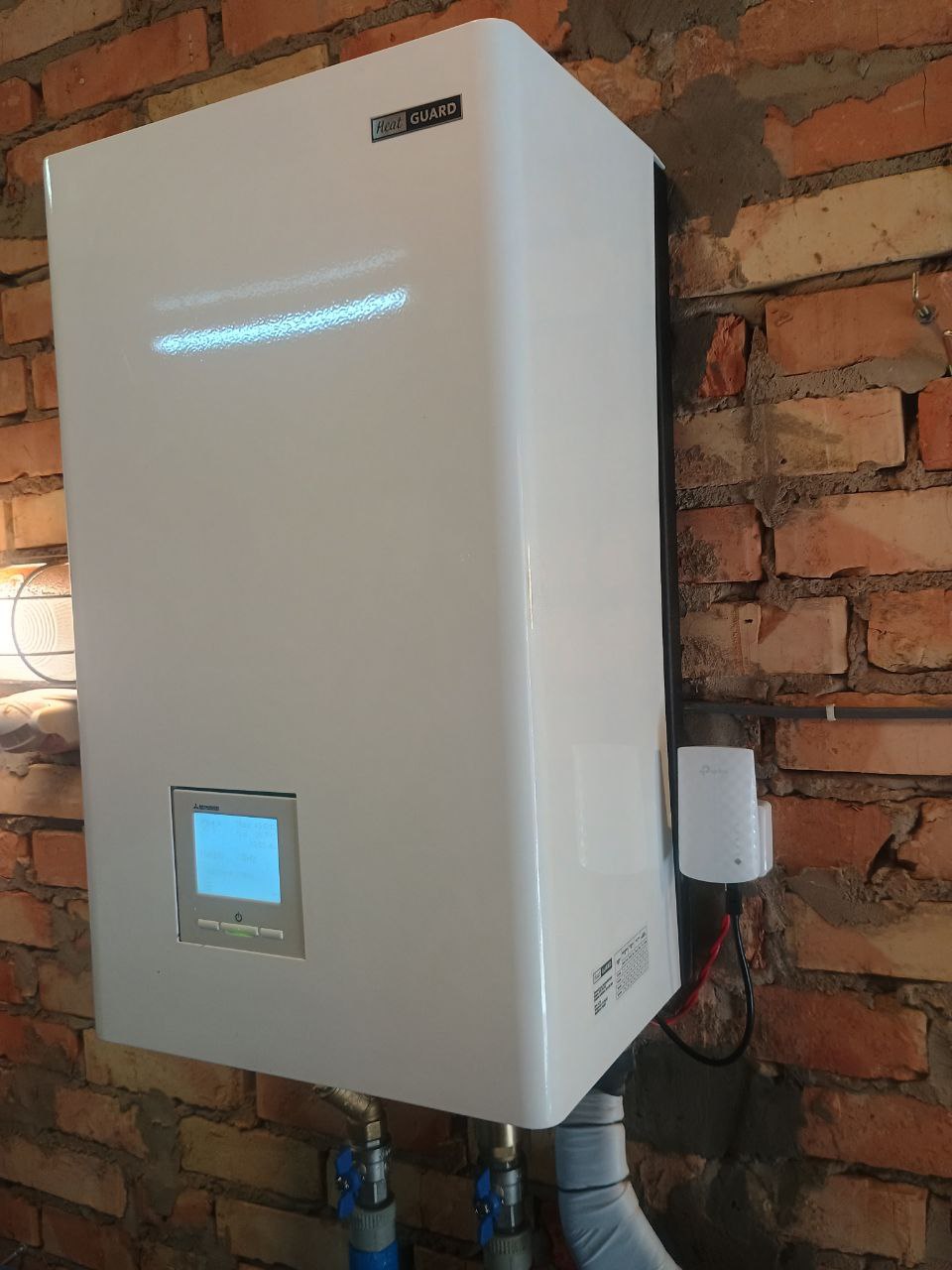

Додатково встановлено Wi-Fi модуль для теплового насоса, що надає можливість інтегрувати роботу теплового насосу в систему Розумний будинок, якою вже давно користуються власники будинку. Відтепер можна контролювати роботу теплового насоса, регулювати температуру та інші параметри системи з будь-якого місця з доступом до інтернету.

Через мобільний додаток доступна можливість моніторингу стану системи, отримання повідомлень про можливі несправності або потребу в обслуговуванні.

7. Здача об’єкту в експлуатацію

Після проведення всіх монтажних робіт, які було здійснено в максимально короткі терміни за 1,5 дні, фахівці провели детальний інструктаж для клієнта щодо використання та обслуговування теплового насоса. Клієнт отримав всі необхідні знання для ефективного використання нової системи опалення та економії на витратах на енергію.

Особливості теплового насосу Mitsubishi HeatGuard 110NX HPC110VNX/HPM 110-160

Інверторна технологія

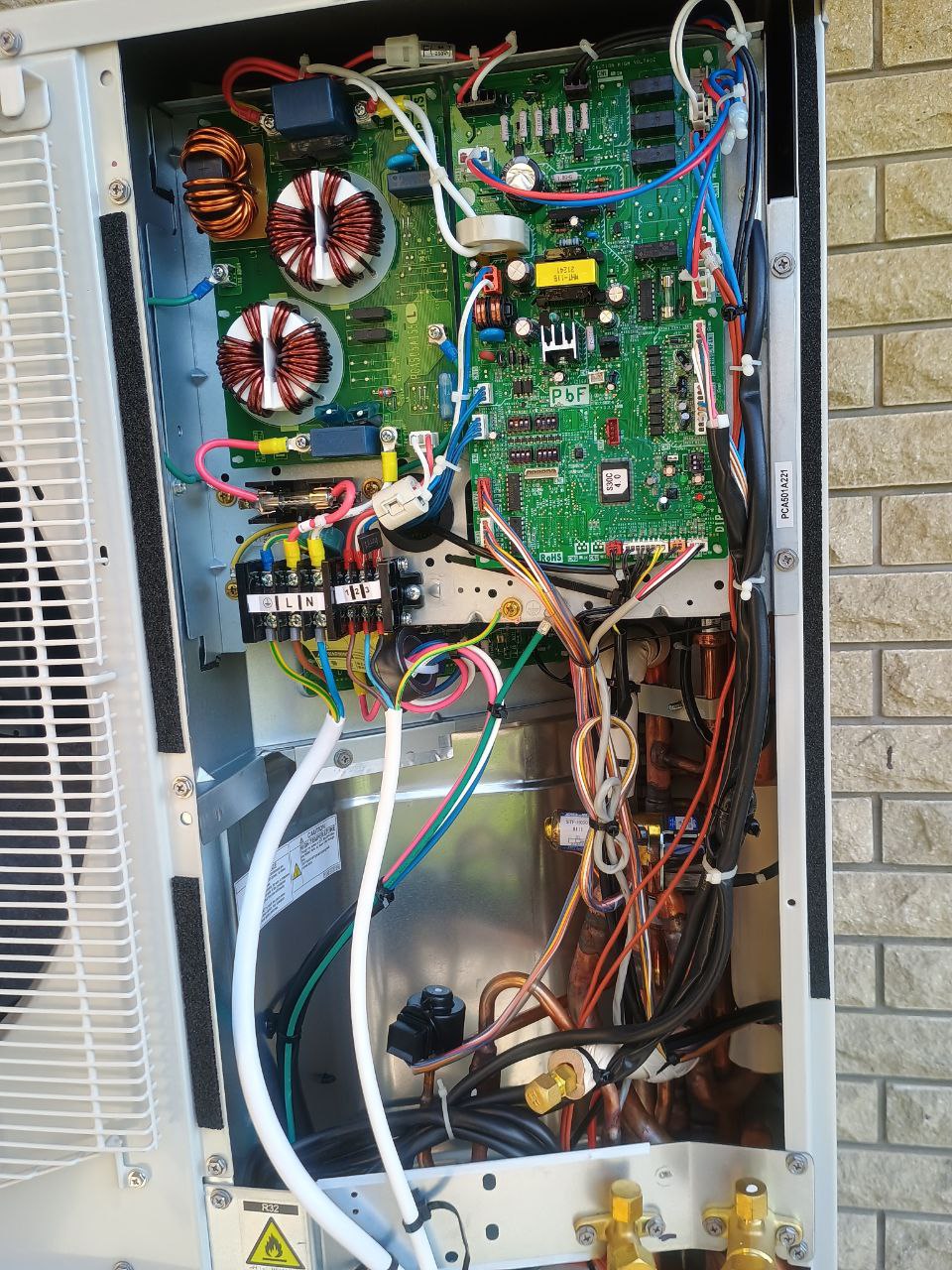

Зовнішній блок Mitsubishi Heavy HeatGuard використовує інверторну технологію, яка дозволяє автоматично підлаштовувати потужність системи відповідно до поточних потреб. Інверторний привід забезпечує плавне регулювання швидкості компресора, що дозволяє досягти високої енергоефективності. Це значно знижує споживання електроенергії та витрати на експлуатацію, оскільки система працює тільки тоді, коли це необхідно, і не споживає зайву енергію. Інверторна технологія також сприяє підвищенню комфорту, оскільки забезпечує стабільну температуру без різких змін.

Оптимізація контролю проходження холодоагенту за допомогою електронного ТРВ

Електронний терморегулюючий вентиль (ТРВ) відіграє ключову роль у системах кондиціювання та охолодження, забезпечуючи точне дозування холодоагенту в випарник. Оптимізація контролю проходження холодоагенту за допомогою електронного ТРВ дозволяє максимально ефективно використовувати холодоагент, що підвищує загальну ефективність системи. Це також забезпечує стабільну роботу системи, запобігаючи перегріву або переохолодженню, і дозволяє швидше досягати та підтримувати бажану температуру.

Застосування двороторного компресора

Mitsubishi Heavy HeatGuard використовує двороторний компресор у своїх системах, що забезпечує високу продуктивність і надійність. Двороторний компресор має дві взаємодіючі спіралі, які забезпечують більш ефективне стискання холодоагенту. Це зменшує втрати енергії та підвищує загальну ефективність системи. Така конструкція також знижує рівень шуму та вібрацій, що робить систему більш комфортною в експлуатації. Двороторні компресори відомі своєю довговічністю і здатністю працювати в умовах високих навантажень.

Висока ефективність при -20°C

Система Mitsubishi Heavy HeatGuard здатна підтримувати номінальну потужність нагріву навіть при зовнішній температурі до -20°C. Це означає, що система продовжує працювати ефективно і забезпечує достатнє опалення навіть при дуже низьких температурах.

Така характеристика важлива для забезпечення стабільного комфорту в приміщеннях у холодний період року і дозволяє використовувати систему у важких кліматичних умовах без зниження її продуктивності.

Користь для клієнта

Встановлення теплового насосу Mitsubishi Heavy HeatGuard 110NX (HPM 110-160/HPC110VNX) принесло клієнту значні переваги.

Економія на електроенергії

Використання інверторного теплового насосу дозволило клієнту значно зменшити споживання електроенергії порівняно з традиційними методами опалення. Завдяки високій ефективності насосу, навіть при мінусових температурах, вартість опалення знизилась на 30-40%. Це дає змогу клієнту економити значні кошти щомісяця, що особливо актуально в умовах підвищення тарифів на електроенергію.

Комфорт у використанні

Завдяки можливості дистанційного керування через мобільний додаток, клієнт отримав зручний спосіб контролювати роботу теплового насосу. Це дозволяє швидко реагувати на зміни температури зовнішнього середовища та адаптувати систему опалення під поточні потреби. Крім того, тиха робота насосу забезпечила додатковий комфорт у будинку, не створюючи шумового дискомфорту для мешканців.

Підвищена надійність та безпека

Завдяки використанню якісних матеріалів та сучасних технологій, тепловий насос Mitsubishi Heavy HeatGuard 110NX (HPM 110-160/HPC110VNX) забезпечує високу надійність у роботі і тривалий термін служби. А встановлення додаткового розширювального бака на 14 літрів гарантує безпеку системи в умовах перепадів тиску, що є важливим аспектом для тривалої експлуатації опалювального обладнання.

Збільшення терміну експлуатації системи опалення

Використання сучасного теплового насосу дозволяє значно подовжити термін служби всієї опалювальної системи. Завдяки якісній інсталяції та використанню надійних компонентів, система опалення працюватиме стабільно протягом багатьох років, не потребуючи частих ремонтів чи заміни обладнання.

Екологічність

Використання теплового насосу значно зменшує викиди CO2 в атмосферу порівняно з традиційними системами опалення. Це робить будинок більш екологічно чистим та зменшує негативний вплив на навколишнє середовище.
