Завдання проекту
Власники будинку площею 220 кв.м зіштовхнулися з проблемою високих витрат на опалення під час зимового періоду. Система опалення, що використовувалася раніше, не забезпечувала необхідного рівня економії, що стало причиною пошуку більш ефективного рішення. Основною метою було створення альтернативної системи, яка б дозволила знизити енергоспоживання та забезпечити комфортну температуру в приміщенні в будь-яку пору року.
Обране рішення
Після проведення розрахунків та аналізу доступних варіантів, було прийнято рішення встановити тепловий насос Raymer DC Inverter RAY-24DS2-EVI (380V). Дана модель є сучасним рішенням для опалення, охолодження та забезпечення гарячою водою будинку середніх розмірів. Вона характеризується високою енергоефективністю та надійною роботою навіть при низьких температурах зовнішнього середовища. У поєднанні з тепловим насосом використано буферну ємність Raymer IMP на 100 літрів для оптимізації роботи системи.
1. Монтаж зовнішнього блоку Raymer DC RAY-24DS2-EVI (380V)

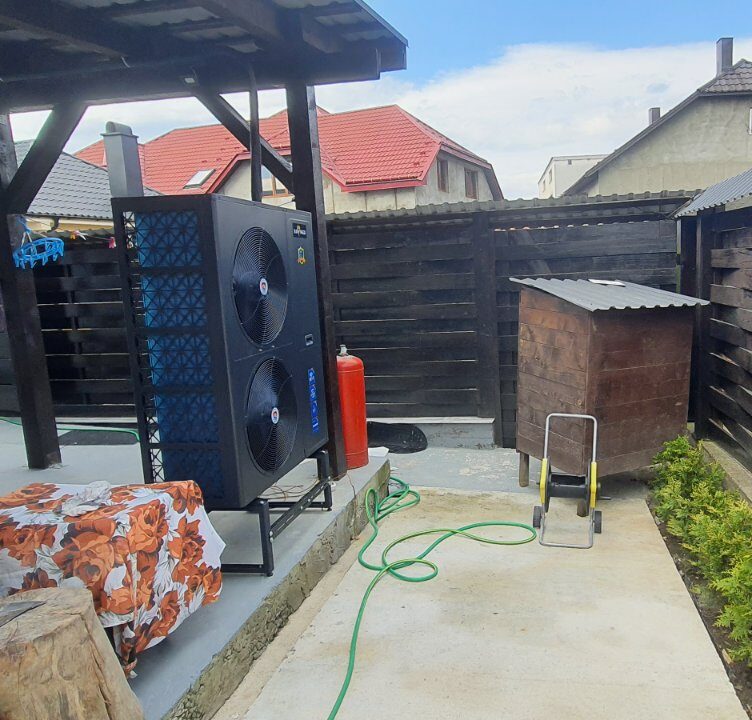

Зовнішній блок теплового насоса Raymer встановлений під надійним навісом, що забезпечує ефективний захист від прямих опадів, таких як дощ чи сніг, тим самим продовжуючи термін його експлуатації.

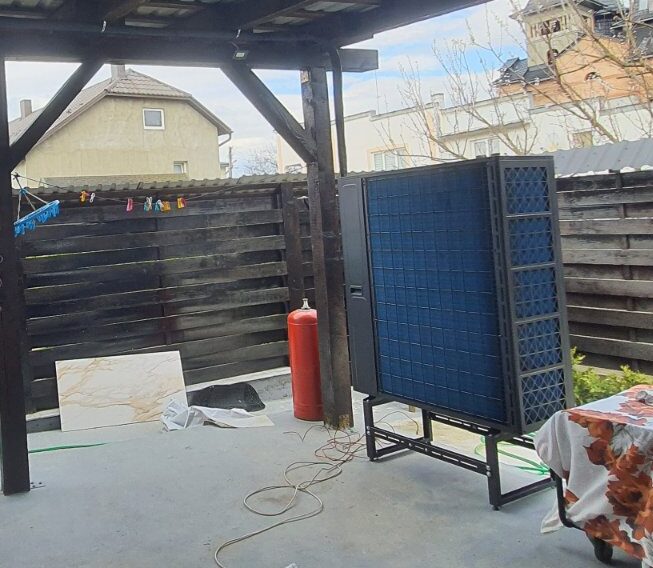

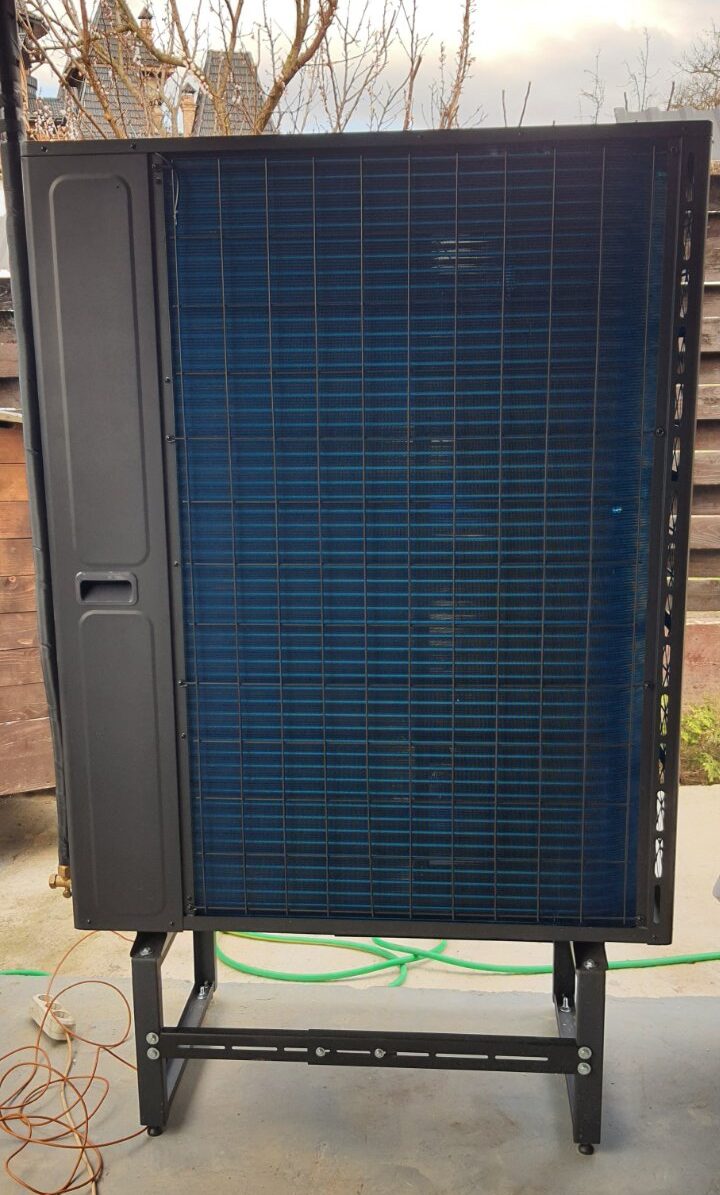

Конструкція закріплена на міцному металевому каркасі, який забезпечує стійкість та мінімізує вібрації під час роботи компресора. Металевий каркас надійно змонтований, що попереджає можливе розхитування в процесі експлуатації. Важливо відзначити, що навколо зовнішнього блоку передбачено достатньо вільного простору, що сприяє хорошій циркуляції повітря, необхідній для ефективного теплообміну та оптимальної роботи системи.
Додатково було виконано ряд удосконалень, спрямованих на підвищення надійності та ефективності роботи теплового насоса. Зокрема, на опори встановлено антивібраційні підставки, які значно знизили рівень шуму та вібрацій під час роботи, забезпечуючи комфортну експлуатацію. Всі електричні дроти, включаючи помаранчевий кабель, були надійно ізольовані у спеціальні гофровані рукави, що захищають їх від механічних пошкоджень та впливу навколишнього середовища. Також організовано якісну систему відведення конденсату, яка забезпечує стабільний відтік води навіть у зимовий період, запобігаючи утворенню льоду під блоком. Для підвищення захисту від можливих снігових заметів зовнішній блок піднято на оптимальну висоту, що повністю відповідає рекомендаціям для регіонів зі сніжними зимами.
Всі ці удосконалення не лише підвищили стабільність роботи теплового насоса, але й забезпечили його довговічність навіть в умовах суворих морозів, гарантуючи ефективність та безперебійну роботу впродовж усього опалювального сезону.
2. Монтаж внутрішнього блоку Raymer DC RAY-24DS2-EVI (380V)

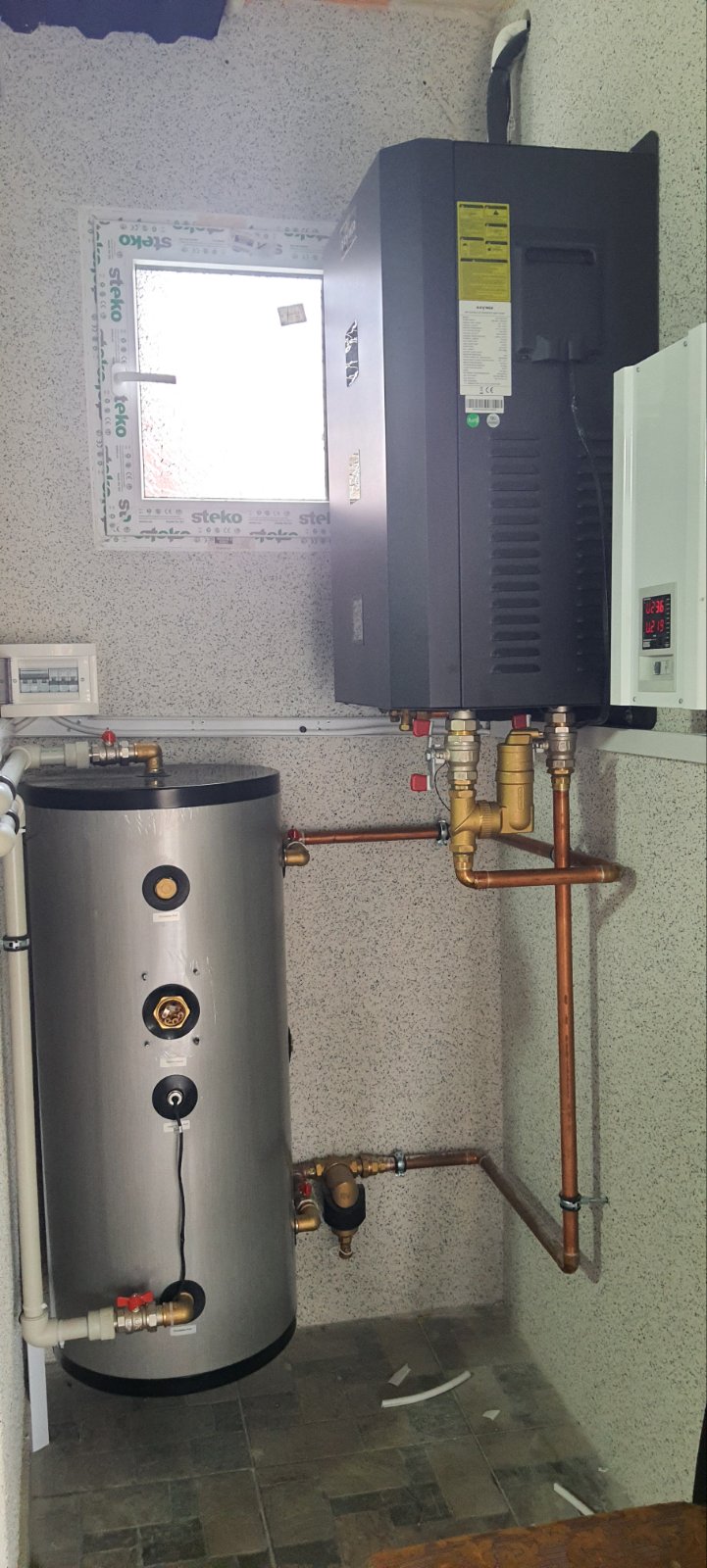

Монтаж внутрішнього блоку теплового насоса виконаний акуратно та продумано, що можна помітити по правильному розташуванню елементів та організації підключень. Встановлений гідромодуль розміщений на стіні в оптимальному місці, що забезпечує зручний доступ для обслуговування та візуального контролю. Всі з’єднання виконані з використанням мідних труб, що гарантує високу надійність і довговічність системи. Підключення оснащені необхідною запірною арматурою, що дозволяє швидко відключити або перенаправити потік у разі необхідності технічного обслуговування.

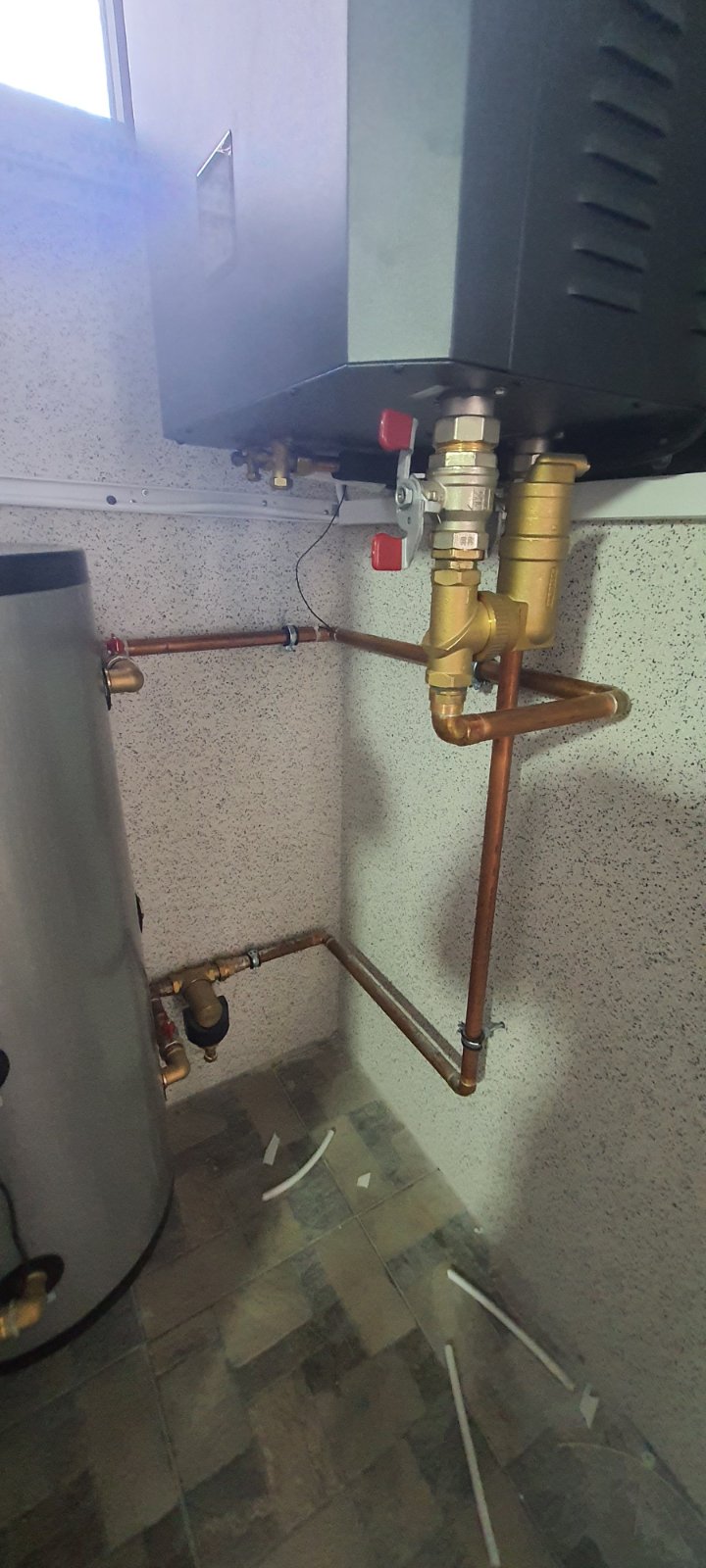

На фото видно, що використані фільтри грубої очистки, що додатково захищає систему від механічних забруднень. Розширювальний бак підключений грамотно, що забезпечує необхідний рівень тиску у системі. Подача та повернення води чітко позначені, трубопроводи надійно зафіксовані до стіни, що запобігає вібраціям і можливому розхитуванню.
3. Підключення баку-накопичувача Raymer IMP 100

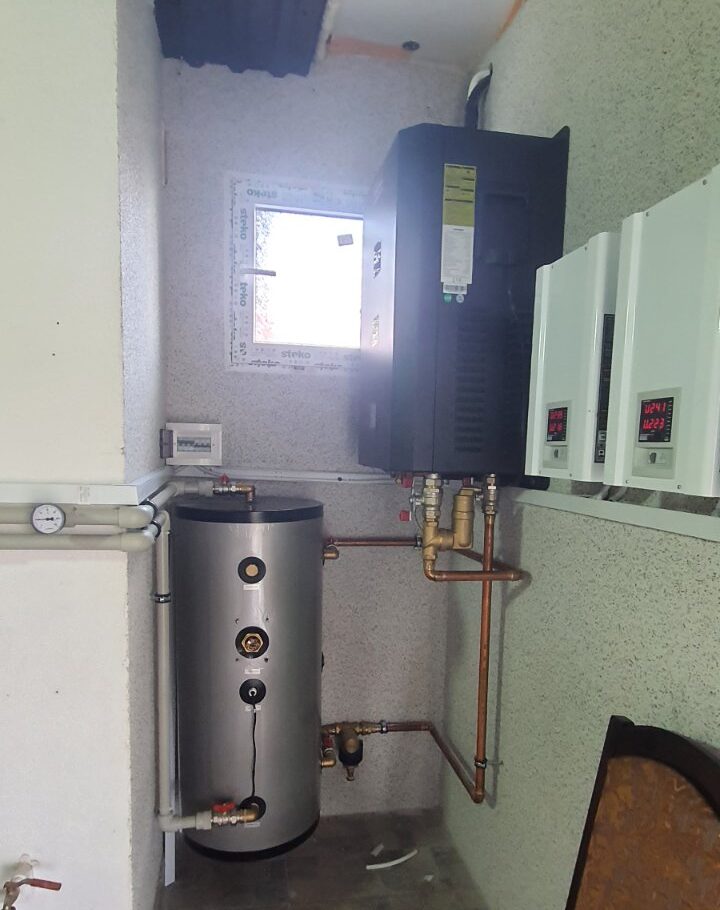

Підключення баку-накопичувача Raymer IMP об’ємом 100 літрів виконано відповідно до сучасних стандартів і вимог безпеки. Даний бак виготовлений з високоякісної нержавіючої сталі, що забезпечує його стійкість до корозії та тривалу експлуатацію. Його інтеграція в систему опалення дозволяє не лише накопичувати, але й підтримувати стабільну температуру гарячої води, що підвищує ефективність роботи теплового насоса та знижує навантаження на систему.
Бак-накопичувач підключений до теплового насоса Raymer DC Inverter RAY-24DS2-EVI через надійну мідну обв’язку, що забезпечує швидкий та безперебійний потік теплоносія. Вхід та вихід теплоносія грамотно спроектовані, що дозволяє уникнути зайвих втрат тепла. Також використані запірні крани для швидкого перекриття потоку у разі необхідності обслуговування або заміни елементів системи.
Для захисту від механічних забруднень на вході в бак встановлений фільтр грубої очистки. Це рішення запобігає попаданню частинок іржі, накипу та інших домішок, що можуть пошкодити внутрішні компоненти. Також передбачено розширювальний бак для компенсації температурних коливань об’єму теплоносія, що підвищує надійність системи та захищає її від гідроударів.
Бак-накопичувач підключений до системи гарячого водопостачання, що дозволяє ефективно використовувати накопичене тепло для забезпечення стабільної подачі гарячої води у будинок. Завдяки інтеграції з тепловим насосом, процес нагріву відбувається з мінімальними витратами електроенергії, що забезпечує економічність та комфорт одночасно.
4. Встановлення стабілізаторів напруги в системі опалення тепловим насосом

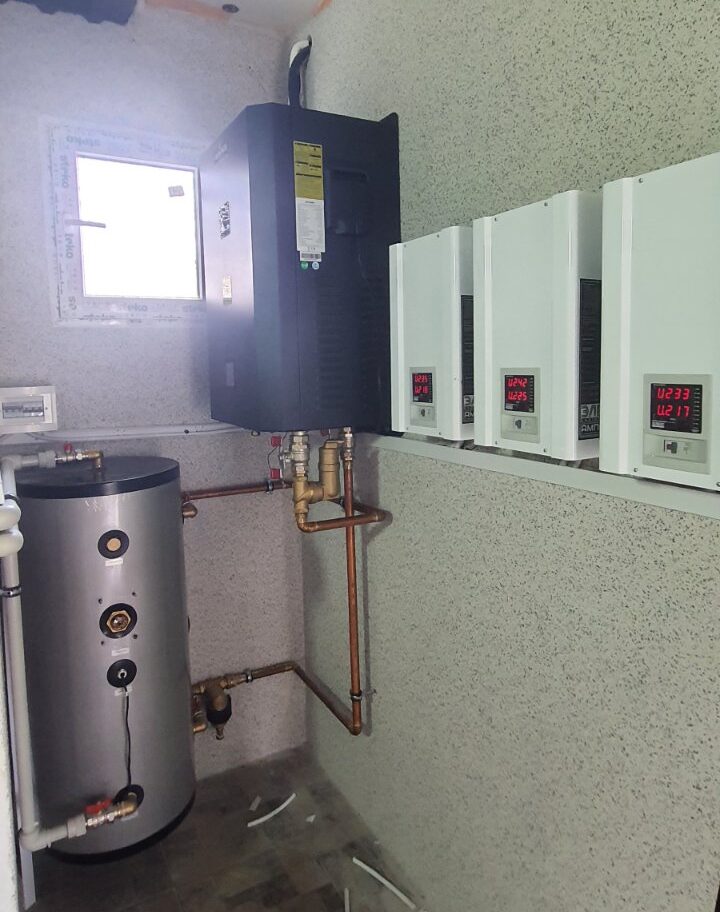

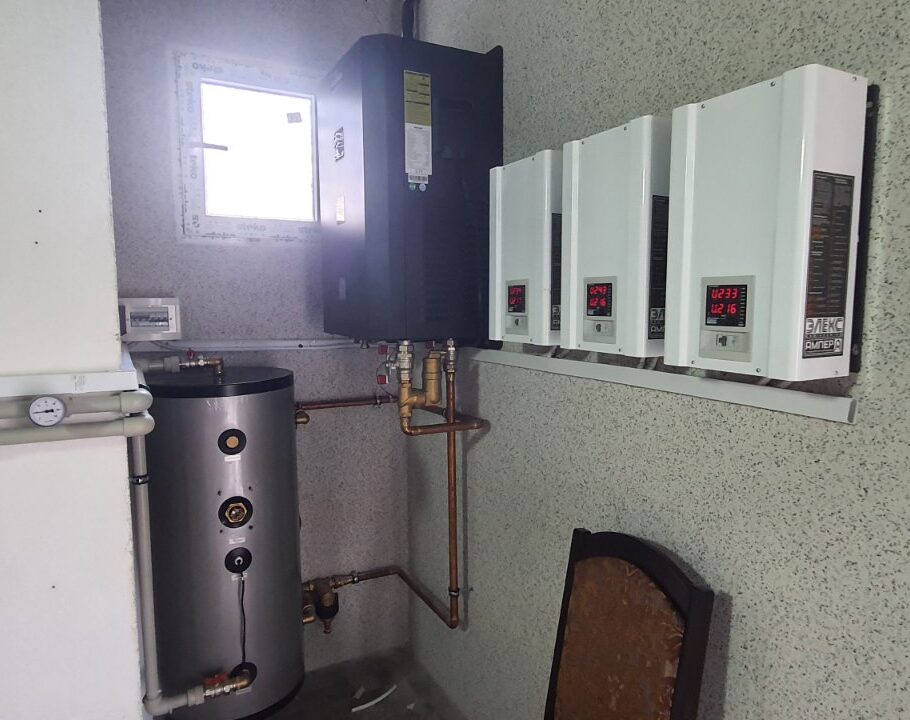

Встановлення трьох стабілізаторів напруги Елекс Ампер У 12-1/25 V2.1 по одній одиниці на кожну фазу забезпечує надійний захист теплового насоса та всіх підключених компонентів від стрибків напруги та перенапруг у мережі. Це рішення дозволяє підтримувати стабільні параметри живлення, що є критично важливим для коректної та тривалої роботи обладнання. Завдяки високій швидкості реагування стабілізаторів, електроніка та компресор теплового насоса працюють у штатному режимі навіть при різких коливаннях напруги, що підвищує ефективність роботи системи та запобігає можливим поломкам. Також використання трьох окремих стабілізаторів на кожну фазу дозволяє рівномірно розподілити навантаження та забезпечити максимальну ефективність роботи всіх вузлів опалювальної системи.
Переваги теплового насосу Raymer RAY-24DS2-EVI нового покоління
Тепловий насос Raymer RAY-24DS2-EVI має потужність 24 кВт, що робить його ідеальним для ефективного обігріву приміщень площею до 250 кв.м. Він забезпечує значну економію електроенергії до 80% у порівнянні з традиційними системами опалення, що дозволяє знизити витрати на опалення.
Використовуючи екологічно чисту енергію, цей тепловий насос сприяє зниженню викидів CO2 і позитивно впливає на навколишнє середовище.
Інверторний компресор та технологія Enhanced Vapor Injection (EVI)
Інверторна технологія дозволяє регулювати потужність насоса залежно від потреби, забезпечуючи стабільний і ефективний обігрів приміщення. Завдяки технології Enhanced Vapor Injection (EVI), тепловий насос може працювати при низьких температурах до -30 °C, що розширює можливості використання в різних кліматичних умовах.
Новий чорний дизайн для кращого поглинання тепла
Новий дизайн в чорному кольорі, як результат новітніх розробок та досліджень в галузі теплообладнання для кращого поглинання тепла з навколишнього середовища, робить тепловий насос Raymer RAY-24DS2-EVI найкращим вибором серед інших опалювальних систем.
Чорні поверхні менш схильні до видимих забруднень, пилу та подряпин у порівнянні з білими або світлими поверхнями. Це зменшує потребу в частому очищенні та догляді за пристроєм, що є зручним для користувачів.
Чорний колір має кращу здатність до поглинання тепла, що може бути корисно для зовнішніх блоків теплових насосів у холодну пору року. Це допомагає уникати обмерзання та підвищує ефективність роботи.
Дистанційне керування
Вбудований модуль Wi-Fi дає змогу керувати роботою теплового насосу на відстані. Де б ви не були, ви можете увімкнути/вимкнути тепловий насос, а також відслідковувати його показники маючи доступ до інтернету.
Зручність такої функції полягає в тому, що будучи навіть у поїздці, ви можете завчасно увімкнути та налаштувати роботу опалення або охолодження, і насолоджуватись комфортною температури в домі по прибуттю, не чекаючи доки система запрацює на повну потужність.
