Завдання проекту:
У новозбудованому будинку площею 120 квадратних метрів виникла потреба в організації сучасної та енергоефективної системи опалення. Замовник звернувся з чітким завданням — забезпечити комфортний мікроклімат у будинку з мінімальними експлуатаційними витратами. Після детального аналізу об’єкта, обговорення технічних вимог і розрахунку тепловтрат, було прийнято рішення встановити тепловий насос Raymer RAY-13DS1-EVI. Це рішення дозволило забезпечити не лише надійне опалення, а й можливість охолодження та гаряче водопостачання, зробивши систему максимально універсальною.
Аналіз об’єкта
Будинок, у якому проводився монтаж, має якісну теплоізоляцію, що значно знижує тепловтрати й дозволяє максимально ефективно використовувати сучасні джерела тепла. Водночас під час огляду стало зрозуміло, що в проєкті не було передбачено окремого технічного приміщення для встановлення обладнання. З огляду на це, було прийнято рішення розмістити гідромодуль та баки під сходовим простором. Такий підхід вимагав додаткових зусиль — монтаж зайняв трохи більше часу через обмежений доступ та необхідність адаптувати систему під нестандартне розташування. Проте кінцевий результат перевершив усі очікування: обладнання вдалося розмістити компактно, без втрати функціональності чи естетики, а система працює стабільно та ефективно.
1. Монтаж зовнішнього блоку теплового насосу Raymer RAY-13DS2-EVI

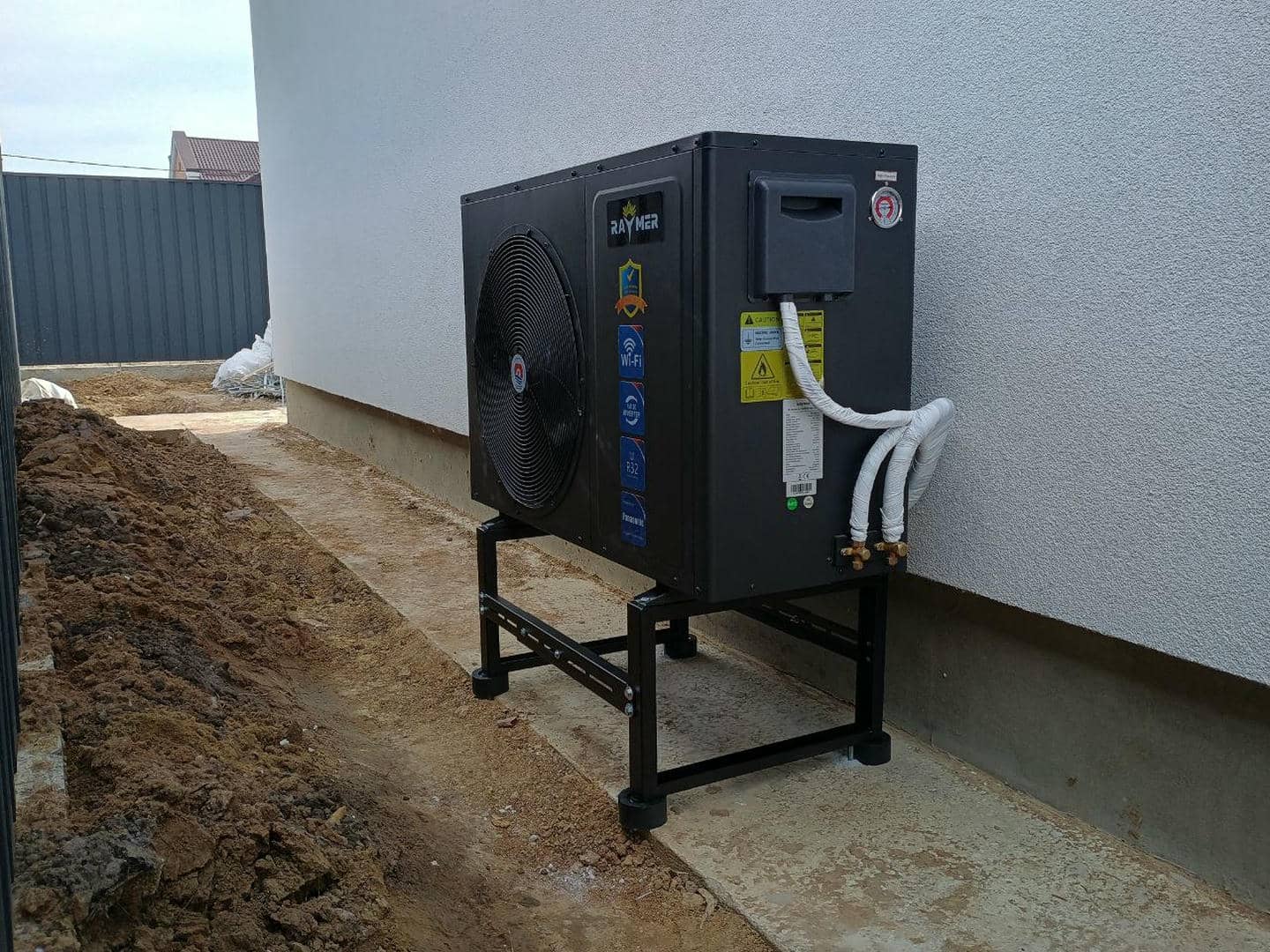

Зовнішній блок встановлений на металеву стійку, що забезпечує належну висоту над рівнем ґрунту — це важливо для захисту від снігу, бруду та забезпечення циркуляції повітря. Стійка розташована на бетонній доріжці вздовж будинку, що також допомагає уникнути осідання блоку або його дестабілізації з часом.
До теплового насоса підключені два трубопроводи в теплоізоляції – вони відповідають за подачу та повернення теплоносія (води). Ці труби ведуть до внутрішнього гідромодуля, який розміщений всередині будинку. Ізоляція на трубах допомагає зберігати тепло і захищає від замерзання.
Також до блоку підключено електроживлення через захищене бокове з’єднання. Всі кабелі та з’єднання виконані акуратно та надійно.
Блок розташовано на достатній відстані від стіни, щоб вентилятор міг вільно захоплювати повітря, що важливо для ефективної роботи теплового насоса.
2. Монтаж згідромодулю теплового насосу Raymer RAY-13DS2-EVI

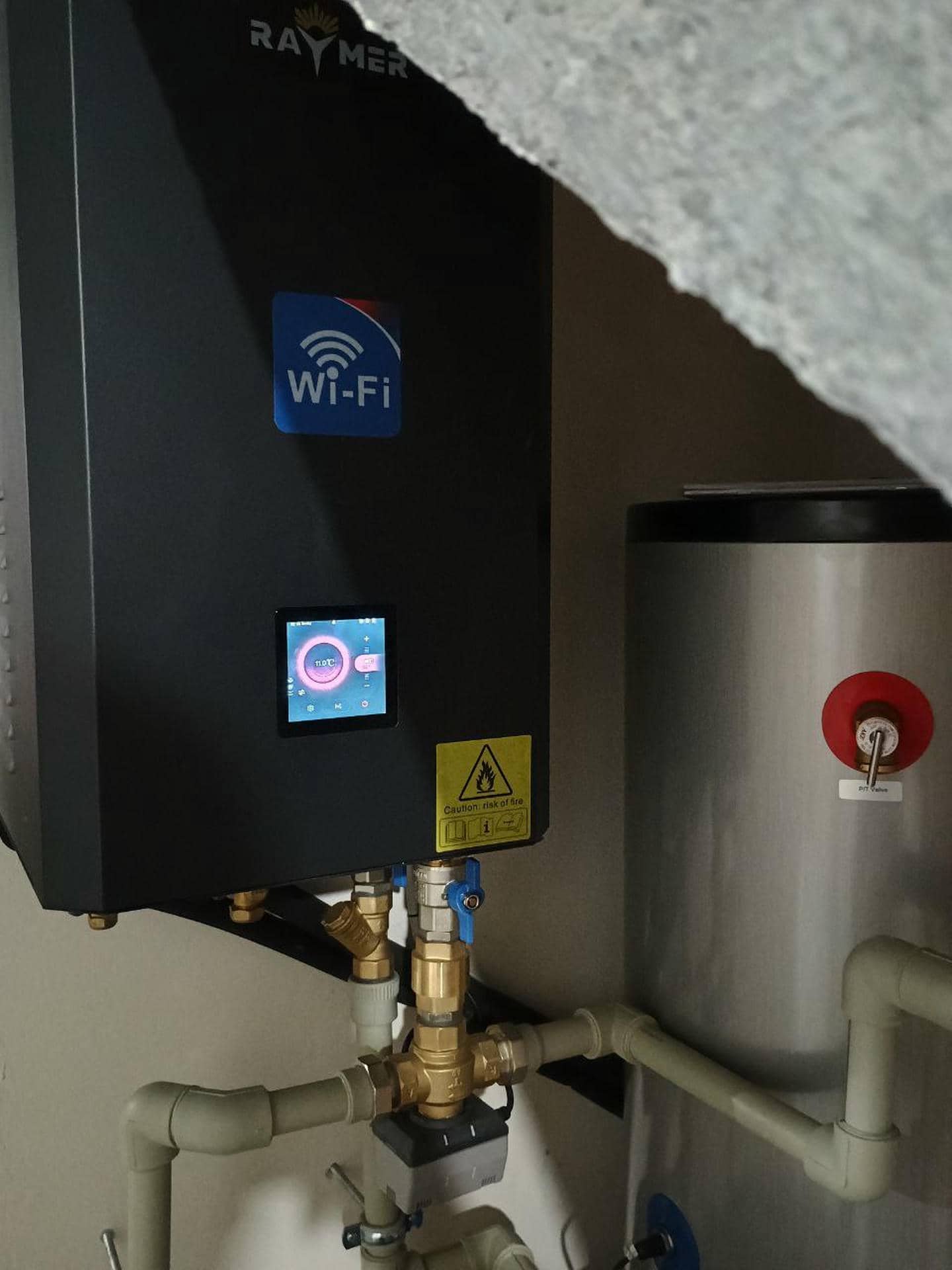

У цьому об’єкті гідромодуль теплового насоса RAYMER було розміщено під сходами — єдиний вільний простір, куди компактно можна було помістити елементи системи опалення. Таке рішення дозволило зекономити корисну площу будинку, не жертвуючи доступом до обладнання для обслуговування.

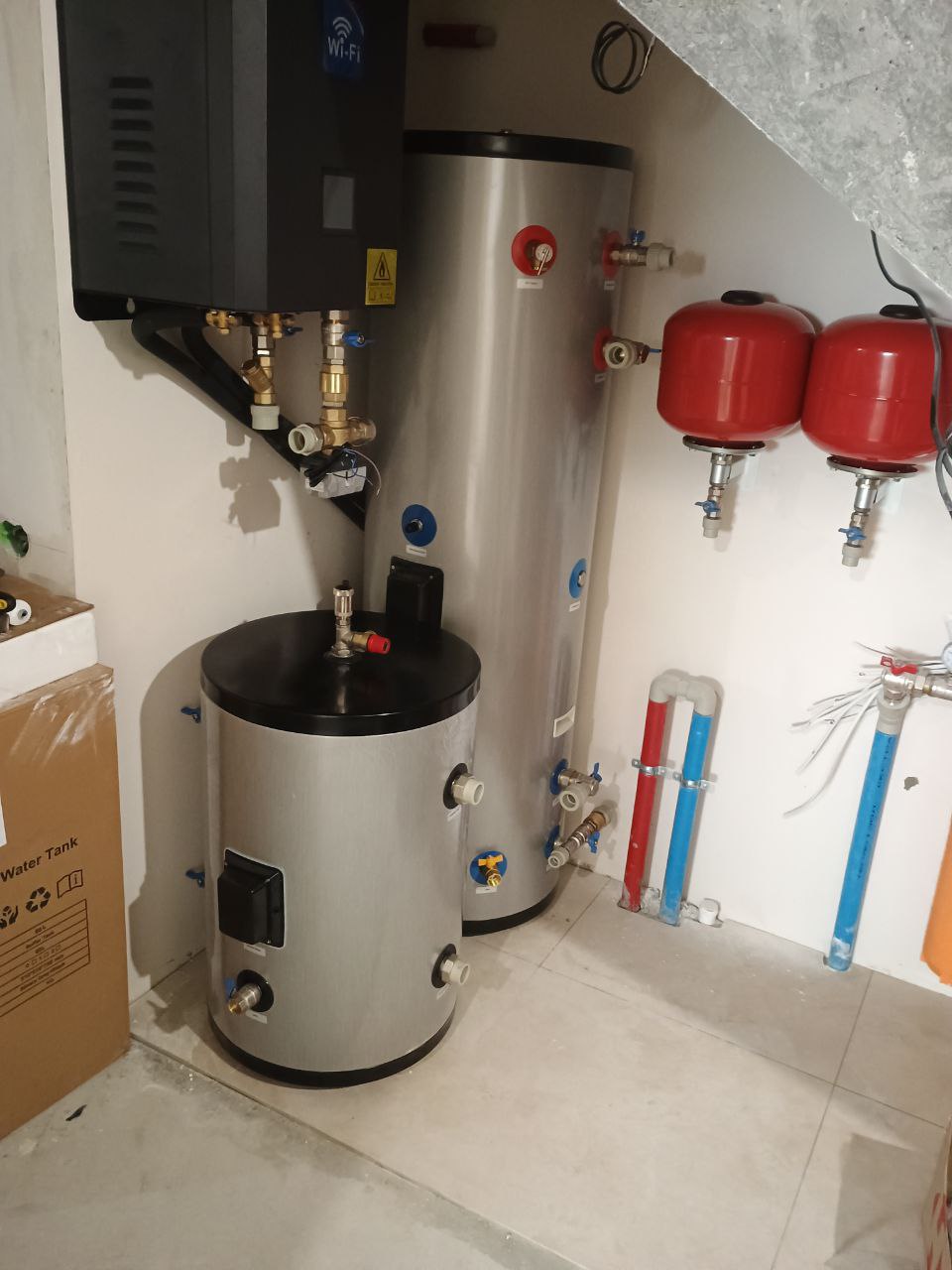

Гідромодуль встановлено на стіну, поруч — комбінований бак-акумулятор для гарячої води на 60 л та бак гарячого водопостачання на 150 л. Підключення виконано охайно: труби гарячої та холодної води (червона і синя) заведені знизу і професійно підключені до бака.
Особливу увагу приділили ізоляції труб і доступу до ключових вузлів — усе зроблено з розрахунком на довгу та безперебійну роботу системи.
Незважаючи на складність монтажу у вузькому просторі, рішення виявилось вдалим — обладнання встановлено компактно, зручно і без втрати функціональності та з доступом для обслуговування.
3. Встановлення баку-накопичувача Raymer IMP 60 та баку ГВП Raymer DHWP 150

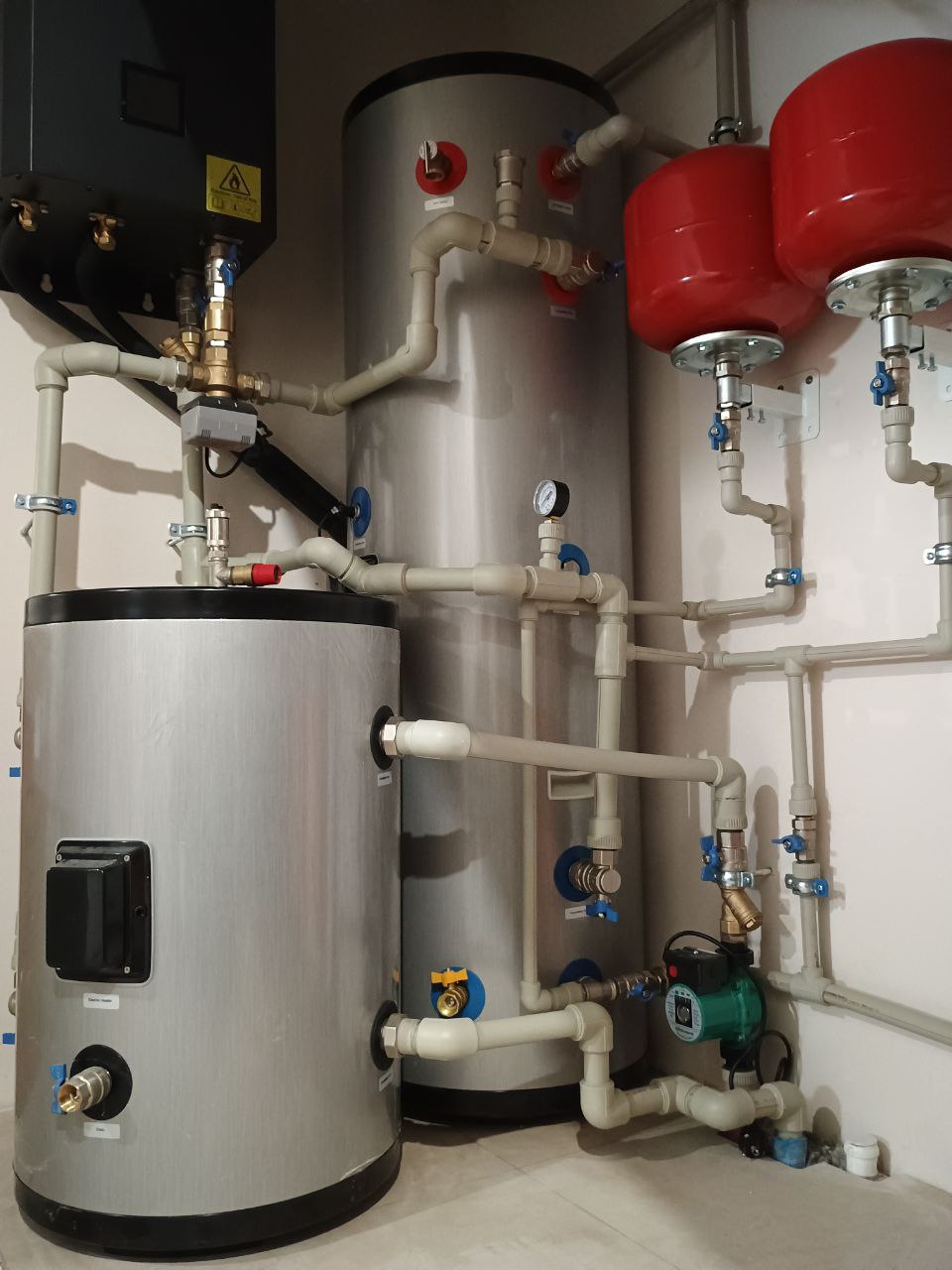

Продумано встановлення гарячого водопостачання з використанням бойлера непрямого нагріву (бака ГВП) та буферної ємності (бака-накопичувача). Монтаж виконаний поруч з гідромодулем під сходами з обмеженим простором, але завдяки ретельному плануванню вдалося досягти максимальної ергономіки розміщення обладнання.
Баки встановлені на підлозі поруч один з одним, що забезпечує компактність і мінімальні втрати на довжину трубопроводів. Бак-накопичувач Raymer IMP 60 відповідає за акумулювання тепла, що генерується тепловим насосом, і передає його до системи опалення — зокрема теплої підлоги чи радіаторів. Бак ГВП Raymer DHWP 150 забезпечує нагрів та накопичення гарячої води для побутових потреб.
Між двома ємностями організовано гідравлічне з’єднання за допомогою термостійких трубопроводів. Всі труби оснащено відповідною запірною арматурою — кульовими кранами, які дають змогу в разі потреби легко перекрити подачу води або теплоносія. Також змонтовані зворотні клапани, що запобігають зворотному току рідини, і група безпеки з манометром для контролю тиску в системі.
Окремо варто звернути увагу на циркуляційний насос, який забезпечує стабільну подачу теплоносія до споживачів і оптимізує роботу всієї системи. Монтаж виконаний із дотриманням технічних вимог щодо доступності для сервісу: усі основні вузли та з’єднання розташовані зручно для обслуговування.
Такий підхід до монтажу гарантує ефективну, стабільну та довговічну роботу системи, навіть у випадках інтенсивного щоденного використання.
Крім акуратного монтажу буферної ємності та бойлера непрямого нагріву, важливою складовою системи стали два розширювальні баки, кожен із яких виконує свою окрему функцію в контексті відповідного обладнання. Один розширювальний бак підключено до системи опалення через буферну ємність — він компенсує розширення теплоносія при нагріванні, захищаючи систему від перепадів тиску та зменшуючи навантаження на з’єднання й трубопроводи. Інший бак — для бойлера ГВП — виконує аналогічну функцію, але вже для об’єму води, який використовується в побутових цілях.
Таке рішення не лише забезпечує стабільну роботу кожного з контурів, а й підвищує загальну надійність і довговічність системи. Обидва розширювальні баки встановлені на стіні у верхній частині системи, що дозволяє зекономити простір і зберегти доступ до основного обладнання для сервісного обслуговування. Завдяки чіткій організації трубопроводів і правильному підбору об’ємів баків система працює злагоджено та безперебійно навіть під час пікових навантажень.
Особливості теплового насоса Raymer RAY-13DS2-EVI:
1. Економія електроенергії
Тепловий насос є енергозберігаючим рішенням для обігріву. Системи опалення на основі теплових насосів можуть заощадити до 80% електроенергії порівняно з традиційними системами (газовим або електрокотлом). Це відбувається завдяки використанню тепла з навколишнього середовища для обігріву замість прямого виробництва тепла.
Порівняльний аналіз показує, що навіть у холодних умовах тепловий насос здатний ефективно працювати, забезпечуючи тепло в будинку і при цьому знижуючи електроспоживання.
2. Екологічна чистота
Використання фреону R32 робить його екологічно безпечним варіантом. Холодоагент R-32 (дифторметан) – це сучасний та екологічніший хладагент, який широко застосовується в системах теплових насосів. Він відомий своєю ефективністю та низьким впливом на навколишнє середовище.
3. Безшумна робота і комфорт:
- Тепловий насос Raymer має безшумну роботу, що дає змогу його використання в різних житлових приміщеннях, не порушуючи комфорту.
- Вбудована функція охолодження в стандартній версії насоса забезпечує приємний мікроклімат у приміщенні навіть у спекотну пору року.
4. Інверторна технологія
Інверторна технологія в тепловому насосі дає змогу регулювати потужність насоса залежно від реальних потреб. Це означає, що він працює з максимальною ефективністю, підлаштовуючись під зміни зовнішніх умов.
Переваги такої системи полягають у більш стабільному і комфортному обігріві, а також у додатковій економії енергії.
5. Технологія EVI
Технологія EVI (Enhanced Vapor Injection) дає тепловому насосу можливість працювати навіть в умовах низьких температур, до -30 °C. Це розширює сферу застосування насоса, роблячи його придатним для різних кліматичних зон.
6. Вбудований Wi-Fi модуль
Вбудований модуль Wi-Fi дає змогу керувати роботою теплового насосу на відстані. Де б ви не були, ви можете увімкнути/вимкнути тепловий насос, а також відслідковувати його показники маючи доступ до інтернету.
Зручність такої функції полягає в тому, що будучи навіть у поїздці, ви можете завчасно увімкнути та налаштувати роботу опалення або охолодження, і насолоджуватись комфортною температури в домі по прибуттю, не чекаючи доки система запрацює на повну потужність.
7. Абсолютно новий дизайн
Тепловий насос Raymer RAY-13DS2-EVI 13 кВт спліт-система, вирізняється високою надійністю і довговічністю. Сучасні технології та якісні матеріали забезпечують довгий термін служби обладнання, а новий чорний колір зовнішнього та внутрішнього блоків теплового насосу гармонійно вписується в естетичний вид фасаду та інтер’єру будинку.
Чорний колір має кращу здатність до поглинання тепла, що може бути корисно для зовнішніх блоків теплових насосів у холодну пору року. Це допомагає уникати обмерзання та підвищує ефективність роботи.
8. Новий вдосконалений контроллер з розширеними функціями
Контролер CCHW004 інверторного теплового насоса Raymer RAY-13DS2-EVI забезпечує точний контроль температури та ефективне управління тепловим насосом, що дозволяє досягти високої ефективності та надійності роботи системи опалення та охолодження.
Контролер отримує дані від різних датчиків, встановлених у системі. Датчики вимірюють температуру води на вході та виході, температуру зворотного та вихлопного газу, температуру навколишнього середовища, а також температуру змійовиків випарника і конденсатора. Також контролюються показники тиску за допомогою датчиків високого та низького тиску.
Система контролює роботу теплового насоса на предмет можливих аварійних ситуацій. При виникненні таких ситуацій, наприклад, перегріву або перевищення допустимого тиску, контролер може автоматично вимикати окремі компоненти для запобігання пошкодженням.
Контролер оснащений функцією пам’яті, яка дозволяє зберігати налаштування та параметри навіть у випадку відключення живлення. Крім того, він підтримує підключення до мережі через Tuya WIFI, що дозволяє здійснювати дистанційне керування та моніторинг системи.
