Завдання
Надійшов запит на прорахунок системи опалення з використанням теплового насоса в порівнянні з електрокотлом та газовим котлом. Замовник — власник двоповерхового житлового будинку в місті Чернівці — раніше використовував електрокотел, однак у зв’язку з високими витратами на електроенергію вирішив знайти більш економічне рішення.
Основною вимогою було зменшення щомісячних витрат на опалення без втрати комфорту. Також важливою була стабільна робота обладнання взимку та мінімальні витрати на обслуговування.
Після аналізу варіантів (електрокотел, газовий котел, тепловий насос) було прийнято рішення на користь встановлення повітряного теплового насоса як найбільш ефективного в довгостроковій перспективі.
Підбір обладнання
На основі наданих даних від власника, загальної площі будинку, кліматичних умов Чернівецької області та конструктивних особливостей самого будинку було прийнято рішення встановити тепловий насос повітря-вода Raymer RAY-18DS2-EVI (220V).
Ця модель оснащена інверторним компресором та технологією EVI (Enhanced Vapor Injection), що забезпечує стабільну та ефективну роботу навіть при низьких зовнішніх температурах до -30°C. Потужності даного теплового насоса достатньо для обігріву двоповерхового будинку площею близько 200 м², з урахуванням тепловтрат та режиму комфортного опалення.
Окрім основної функції опалення, система також передбачає можливість приготування гарячої води. Для зменшення кількості вмикань компресора та збереження енергії була інтегрована буферна ємність, що оптимізує роботу теплового насоса. Додатково встановлено стабілізатор напруги Елекс Гібрид для захисту обладнання від перепадів у електромережі, що є актуальним для приватного сектору.
Таке рішення дозволило досягнути істотної економії в порівнянні з попереднім електричним котлом, зберігши при цьому комфорт та надійність системи опалення.
1. Монтаж зовнішнього блоку теплового насосу: надійність, герметичність

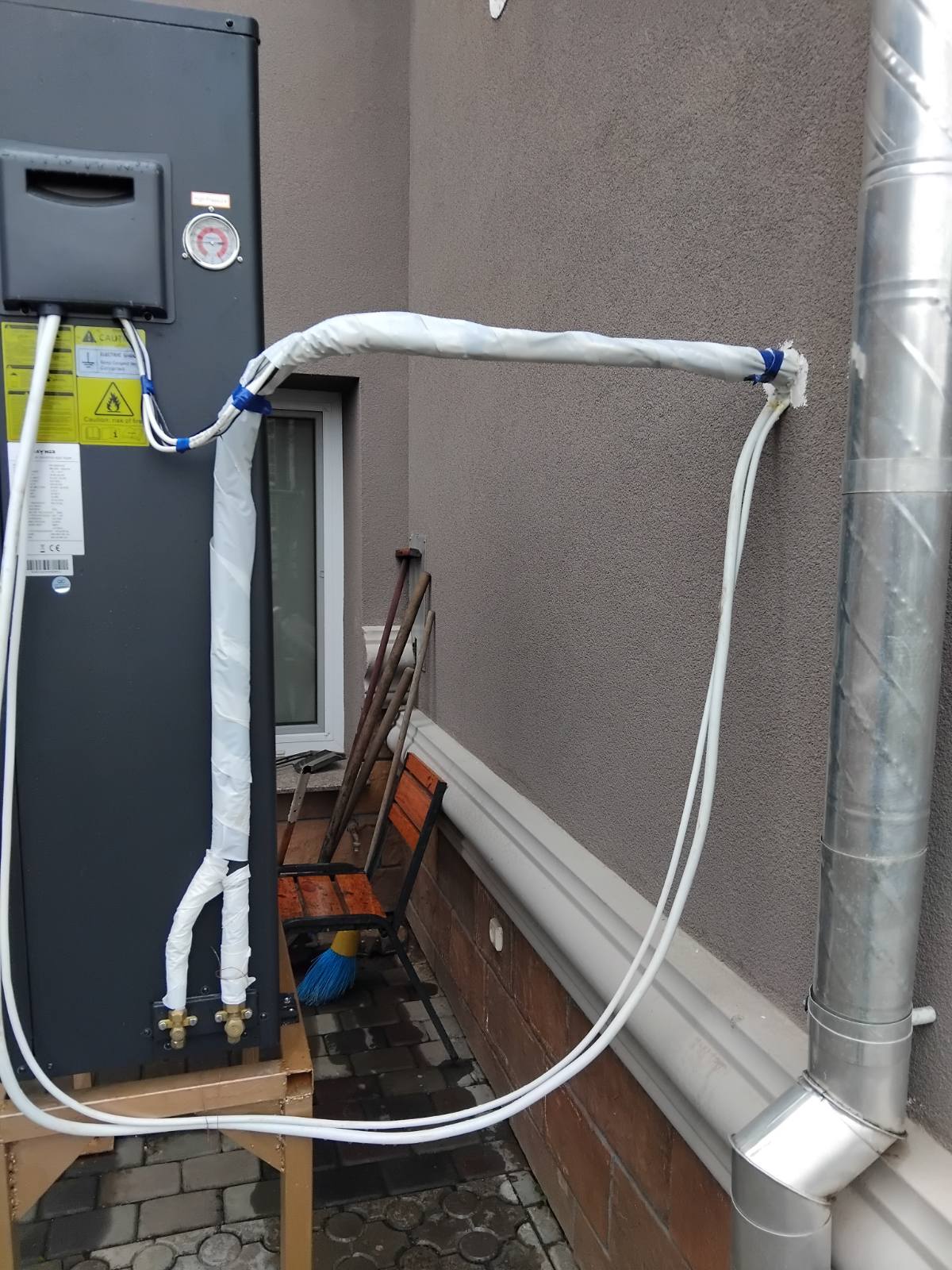

На фото представлено вже виконане підключення зовнішнього блоку теплового насоса типу “повітря-вода”. Цей елемент є ключовою частиною системи, оскільки саме тут відбувається процес забору тепла з навколишнього повітря і передача його в опалювальний контур будинку.
Зовнішній блок надійно встановлений на металеву антикорозійну підставку, що піднімає його над рівнем тротуару — це необхідно для захисту від снігу, дощу та бруду, а також для вільного стоку конденсату.
Тепловий насос з’єднаний з внутрішньою частиною системи за допомогою двох теплоізольованих мідних трубопроводів. Вони відповідають за циркуляцію теплоносія, який передає тепло ззовні до гідромодуля всередині будинку. Для зменшення теплових втрат і захисту від промерзання, ці труби обгорнуті в спеціальну термоізоляцію і додатково укріплені кабельними стяжками.
Окрім гідравлічних з’єднань, до зовнішнього блоку підведено кабелі живлення та сигналу керування. Це забезпечує захист електричних з’єднань від вологи та механічних пошкоджень. Усі комунікації заведені в будівлю через спеціальний отвір у стіні.
На корпусі блоку встановлено манометр для візуального контролю тиску, а також обслуговуючі крани, які дозволяють зручно перекривати систему під час технічного обслуговування або ремонту.
Загалом, монтаж виконано згідно з технічними нормами та стандартами, з урахуванням як функціональності, так і естетики зовнішнього вигляду. Такий підхід гарантує довговічність системи, її ефективну роботу взимку та мінімальні теплові втрати.
2. Монтаж гідромодуля Raymer RAY-18DS2
Результат для замовника
Після запуску нової системи замовник отримав значне зниження витрат на опалення — у кілька разів у порівнянні з попереднім електрокотлом. Система працює тихо, стабільно та автоматизовано, не вимагаючи постійного втручання. Крім того, за рахунок зонального управління вдалося оптимізувати споживання тепла і ще більше зекономити ресурси.
В підсумку, тепловий насос став вигідною інвестицією — із швидким терміном окупності та високим рівнем комфорту, порівнянним з газовими чи електричними системами, але значно економнішим в експлуатації.
-EVI (220V)

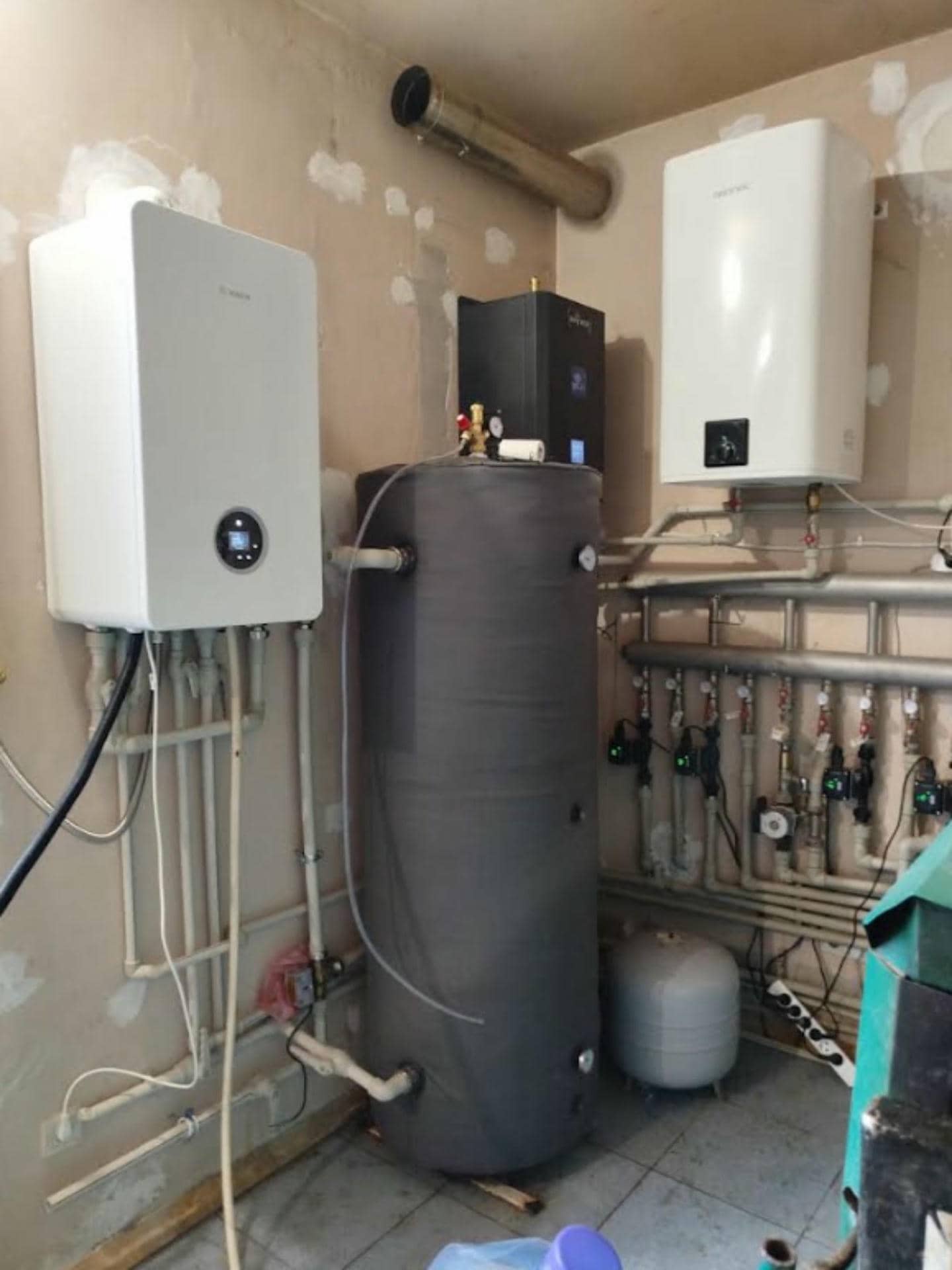

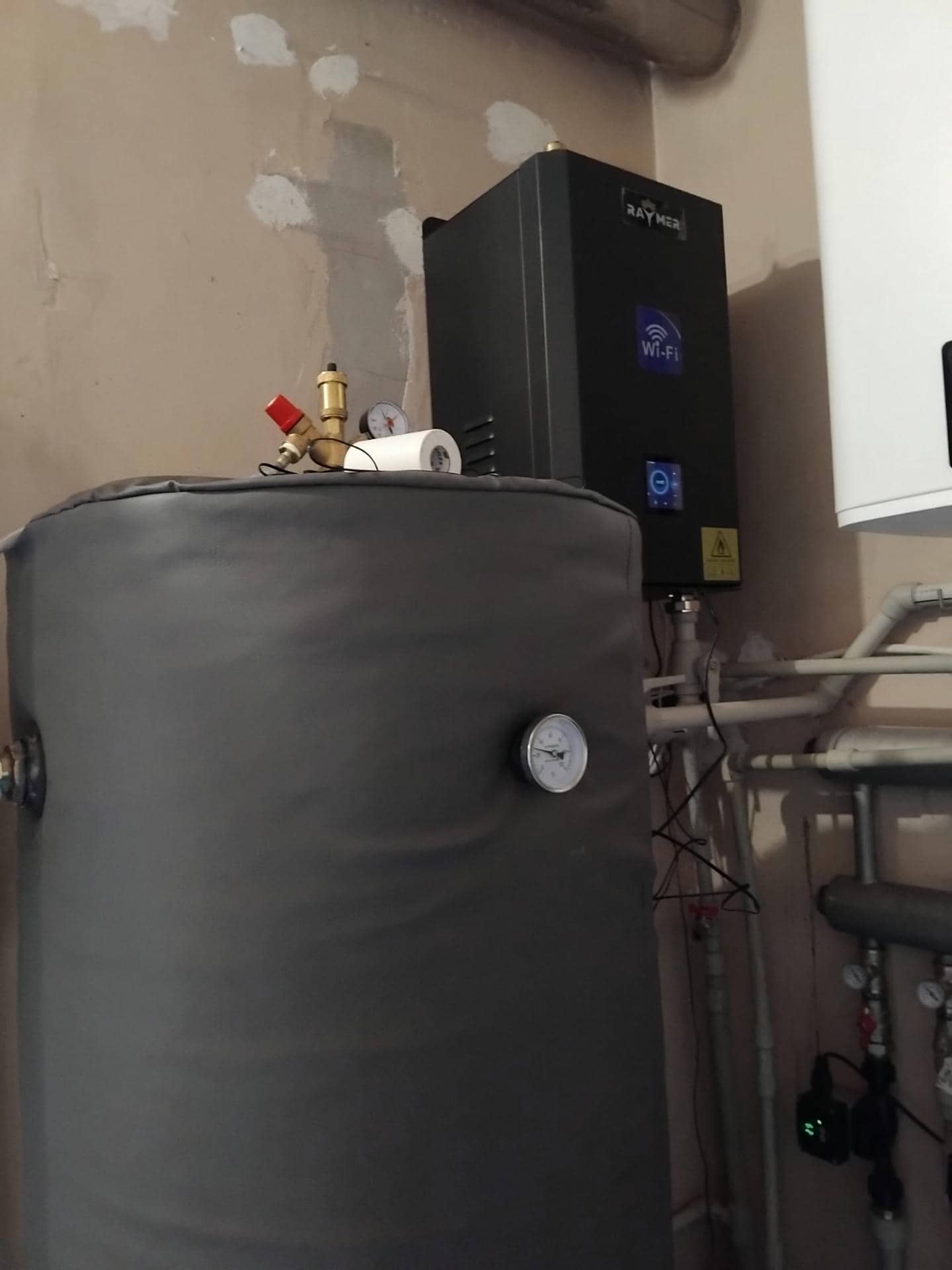

У цьому проєкті було виконано встановлення гідромодуля, який є центральною частиною внутрішньої системи теплового насоса. Гідромодуль забезпечує з’єднання зовнішнього блоку з усіма споживачами тепла в будинку — радіаторами, теплою підлогою та бойлером гарячої води.
Монтаж гідромодуля включав підключення до буферної ємності, встановлення циркуляційних насосів, розширювального бака та групи безпеки. Усі елементи було розміщено компактно та логічно для зручності обслуговування. Трубопроводи змонтовано з дотриманням гідравлічного балансу, із застосуванням якісної теплоізоляції.
Система передбачає зональне керування опаленням — кожен контур має окрему насосну групу з запірною арматурою. Це дозволяє точно регулювати температуру в окремих приміщеннях та оптимізувати споживання енергії.
3. Підключення буферної ємності та інтеграція з опалювальними контурами

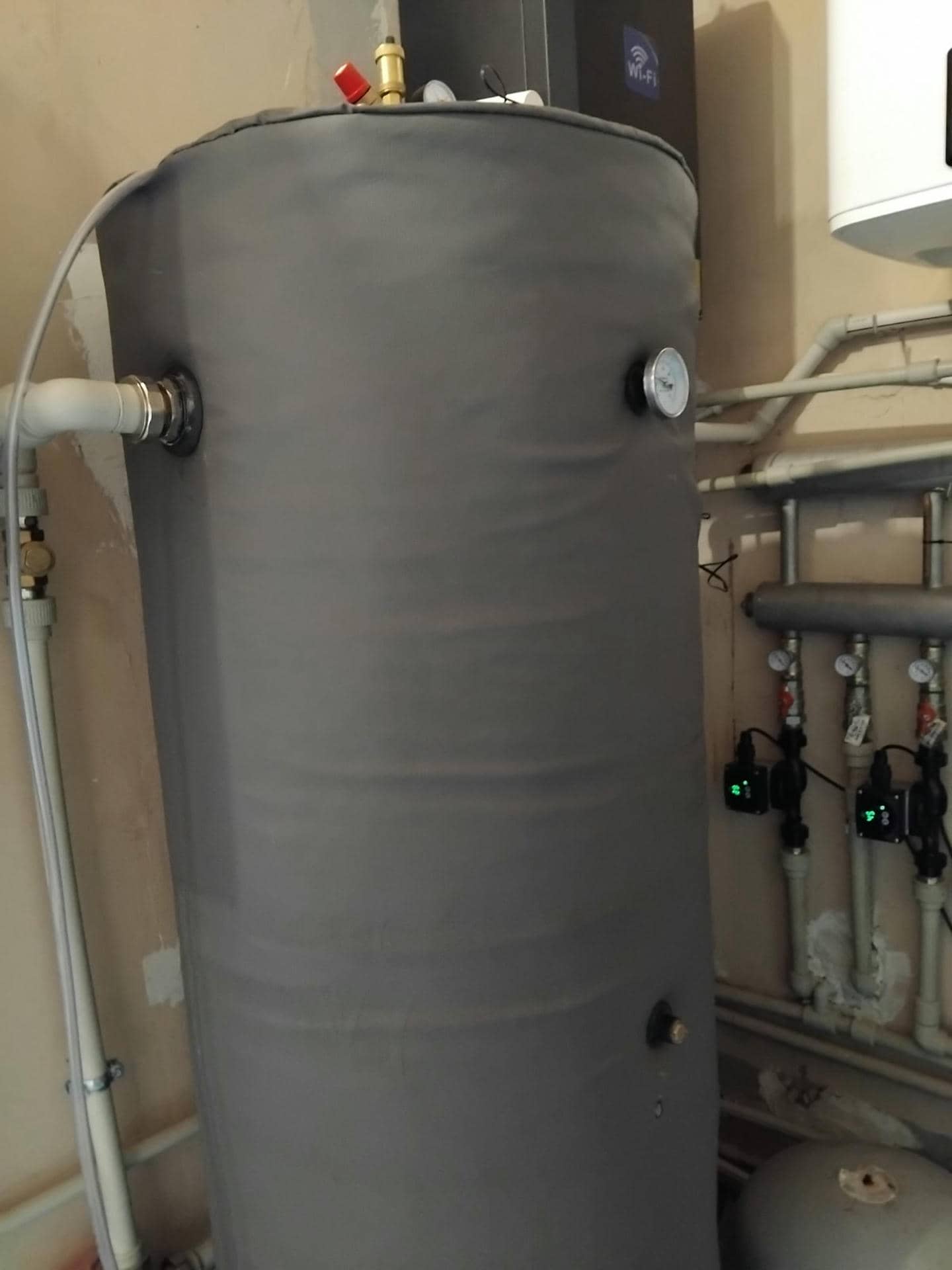

У системі було передбачено встановлення буферної ємності, яка виконує роль гідравлічного роздільника між тепловим насосом і споживачами тепла в будинку. Буфер підключено до виходу теплового насоса через подаючу та зворотну магістралі. Це дозволяє тепловому насосу працювати стабільно та з мінімальною кількістю пусків, що позитивно впливає на його ресурс і енергоефективність.
Від буферної ємності тепло подається в окремі опалювальні контури — теплу підлогу та радіаторне опалення. Кожен контур має окремий циркуляційний насос та змішувальний вузол з можливістю регулювання температури теплоносія відповідно до потреб конкретної зони.
Система спроєктована таким чином, що дає змогу керувати температурою в окремих приміщеннях, що забезпечує комфорт та економію. Такий підхід дозволяє ефективно використовувати теплову енергію лише там, де вона дійсно потрібна, і уникати перегріву в кімнатах, які тимчасово не використовуються.
Інтеграція буфера з багатоконтурною системою дозволяє досягти максимальної гнучкості, а також спрощує балансування системи в перехідні сезони, коли теплове навантаження змінюється.
4. Захист системи стабілізаторами напруги

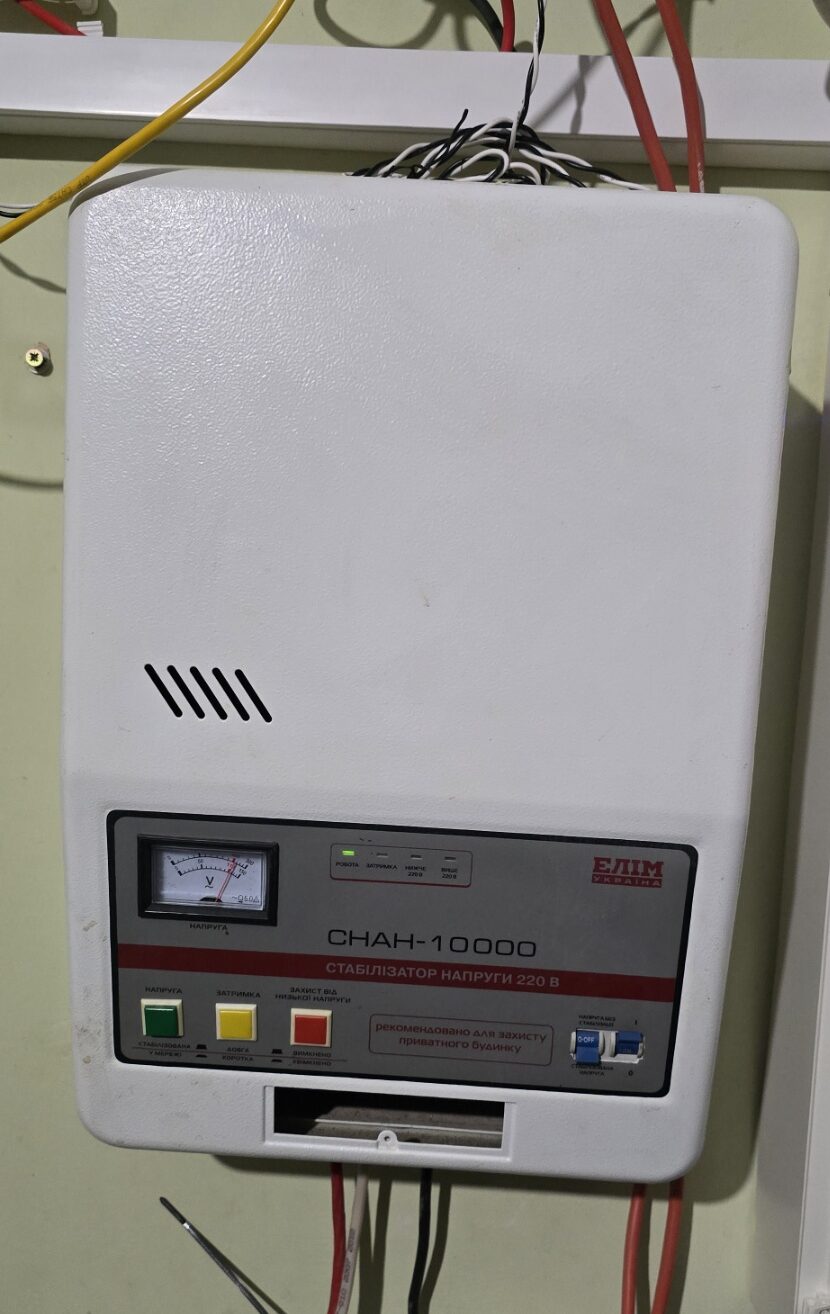

Для забезпечення стабільної та безпечної роботи всієї системи опалення було передбачено надійний захист від перепадів напруги. Ще до модернізації, в системі вже був встановлений стабілізатор СНАН-10000, який обслуговував електрокотел, бойлер та розпольчу гребінку контурів опалення. Цей котел залишився в системі як альтернативне джерело тепла на випадок пікових навантажень або аварійної ситуації.

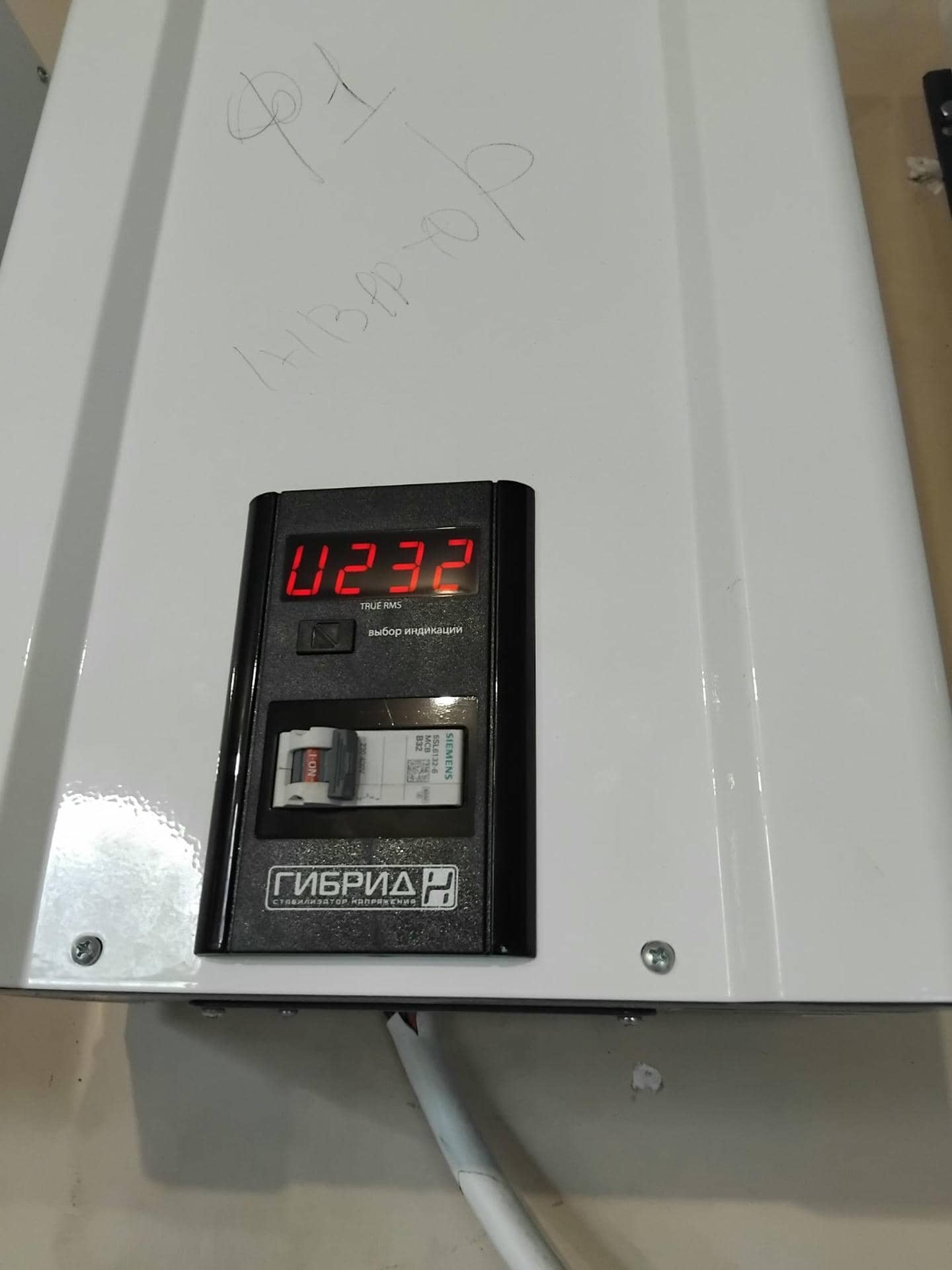

Однак із введенням у експлуатацію теплового насоса, який має більш чутливу електроніку та інверторний компресор, виникла потреба в додатковому захисті. Для цього було встановлено другий стабілізатор — Елекс Гібрид, який відзначається швидкою реакцією на зміну напруги та широким діапазоном вхідної напруги.
Такий підхід забезпечує:
-
стабільну роботу теплового насоса в умовах нестабільної електромережі;
-
захист електронних компонентів від пошкодження;
-
подовження ресурсу обладнання;
-
безперервне тепло- та гарячеводопостачання навіть при критичних коливаннях у мережі.
Система побудована з урахуванням резервування, що дозволяє уникнути зупинок у роботі опалення за будь-яких обставин.
Інтегрована система опалення на основі теплового насоса: комфорт, економія та надійність
У цьому проєкті ми реалізували сучасну систему опалення приватного двоповерхового будинку в місті Чернівці, замінивши застарілий електрокотел на енергоефективний тепловий насос. Основною метою замовника було зменшення щомісячних витрат на опалення без втрати теплового комфорту.
На основі аналізу площі будинку, рівня тепловтрат і кліматичних умов регіону, ми обрали модель Raymer RAY-18DS2-EVI (220V) — тепловий насос повітря-вода з інверторною технологією EVI (Enhanced Vapor Injection), яка забезпечує стабільну роботу обладнання навіть при низьких температурах до -30°C. Це особливо актуально для нашого регіону, де взимку можливі різкі перепади температур.
Результат для замовника
Після запуску нової системи замовник отримав значне зниження витрат на опалення — у чотири рази у порівнянні з попереднім електрокотлом. Система працює тихо, стабільно та автоматизовано, не вимагаючи постійного втручання. Крім того, за рахунок зонального управління вдалося оптимізувати споживання тепла і ще більше зекономити ресурси.
В підсумку, тепловий насос став вигідною інвестицією — із швидким терміном окупності та високим рівнем комфорту, порівнянним з газовими чи електричними системами, але значно економнішим в експлуатації.
