Ціль проекту
Основним завданням цього проєкту було замінити твердопаливний котел на більш сучасне, ефективне та автономне джерело опалення. Клієнт прагнув позбутися необхідності постійного завантаження палива, а також мінімізувати витрати на опалення в довгостроковій перспективі.

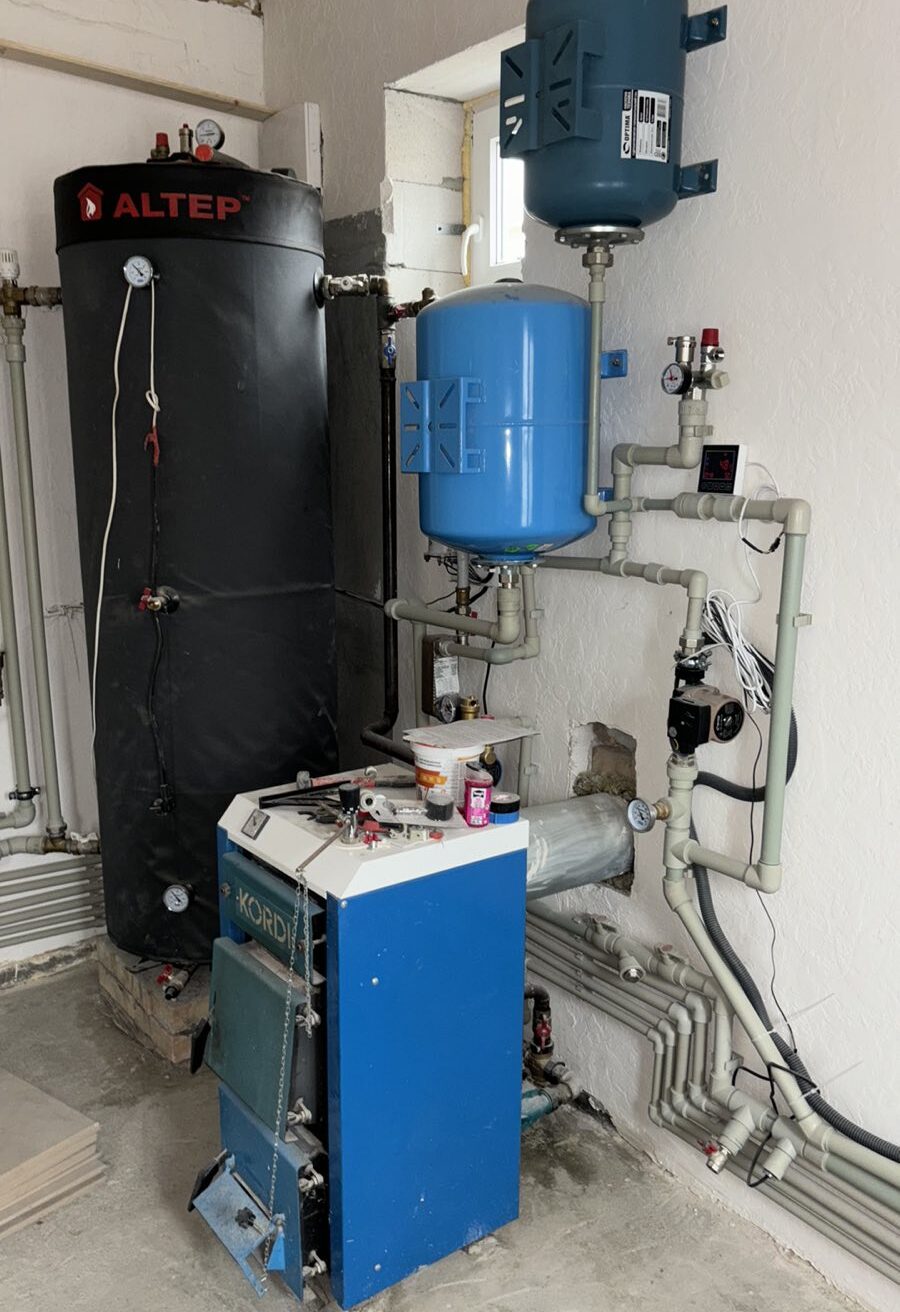

Перед встановленням теплового насосу Raymer RAY-10MN на 10 кВт було проведено аналіз існуючої системи опалення, зокрема перевірено відповідність встановлених радіаторів для роботи з низькотемпературним джерелом тепла. Це дозволило оцінити їхню ефективність та визначити оптимальні параметри роботи системи.
Ціль проєкту – створити комфортну та енергоефективну систему опалення, яка працює в автоматичному режимі, не потребує постійного втручання та забезпечує стабільну температуру в будинку при мінімальних витратах електроенергії.
1. Монтаж зовнішнього блоку теплового насосу
Монтаж зовнішнього блоку теплового насосу Raymer RAY-10MN on/off виконано з урахуванням усіх вимог для ефективної та стабільної роботи системи. Блок встановлено на надійну бетонну основу, що забезпечує стійкість конструкції та мінімізує вібрацію під час роботи.
Для захисту трубопроводів та їх ефективної термоізоляції використано спеціальний утеплювач, що запобігає втратам тепла та обмерзанню. Трубопроводи герметично виведені через стіну будівлі, забезпечуючи надійний зв’язок між зовнішнім та внутрішнім контуром системи опалення.
Електричне підключення виконано відповідно до стандартів безпеки, з урахуванням необхідного рівня захисту від перепадів напруги та погодних умов. Такий підхід дозволяє тепловому насосу працювати ефективно навіть при низьких температурах, забезпечуючи стабільне опалення будинку.
2. Встановлення проміжного теплообмінника для захисту системи від розмерзання

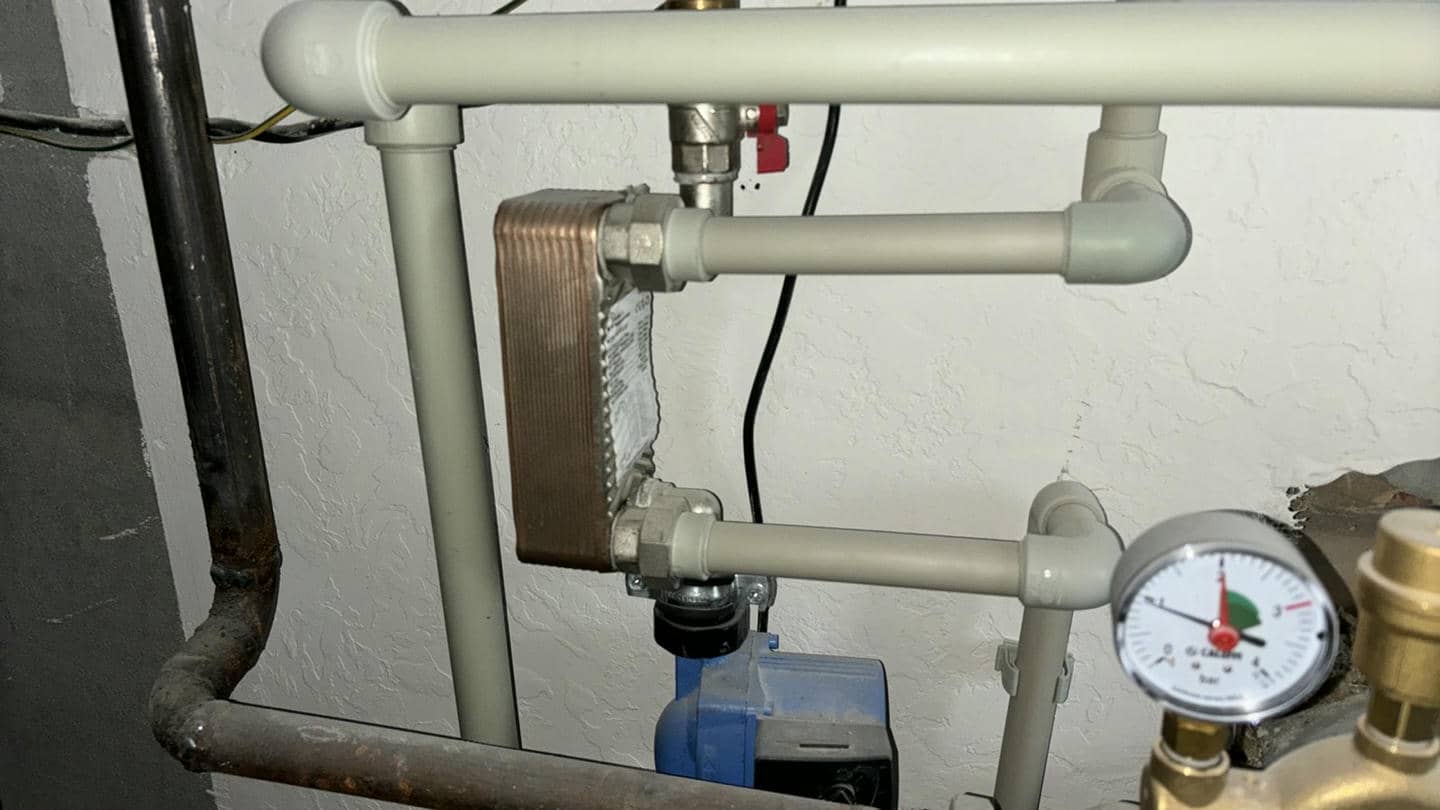

Для захисту системи від розмерзання всередині приміщення було встановлено проміжний пластинчастий теплообмінник Raymer B2-026-50. Його основна функція – розділення контурів теплоносія: зовнішнього, заповненого незамерзаючою рідиною, і внутрішнього, що працює на воді.
Монтаж теплообмінника Raymer B2-026-50 виконувався з урахуванням декількох важливих аспектів. Перш за все, пристрій було надійно закріплено на трубопровідній системі, щоб мінімізувати вібрацію та механічне навантаження. Для забезпечення ефективної циркуляції теплоносія в контурі встановлено циркуляційний насос.
Також у систему інтегровано запірну арматуру, що дозволяє виконувати обслуговування теплообмінника та при необхідності перекривати контури. Для контролю робочих параметрів встановлено манометри, які дозволяють стежити за тиском у системі.
Така схема захищає тепловий насос та внутрішню систему опалення від промерзання, що особливо важливо у випадку аварійних ситуацій або тривалого відключення електроенергії.
3. Встановлення стабілізатора напруги для захисту системи

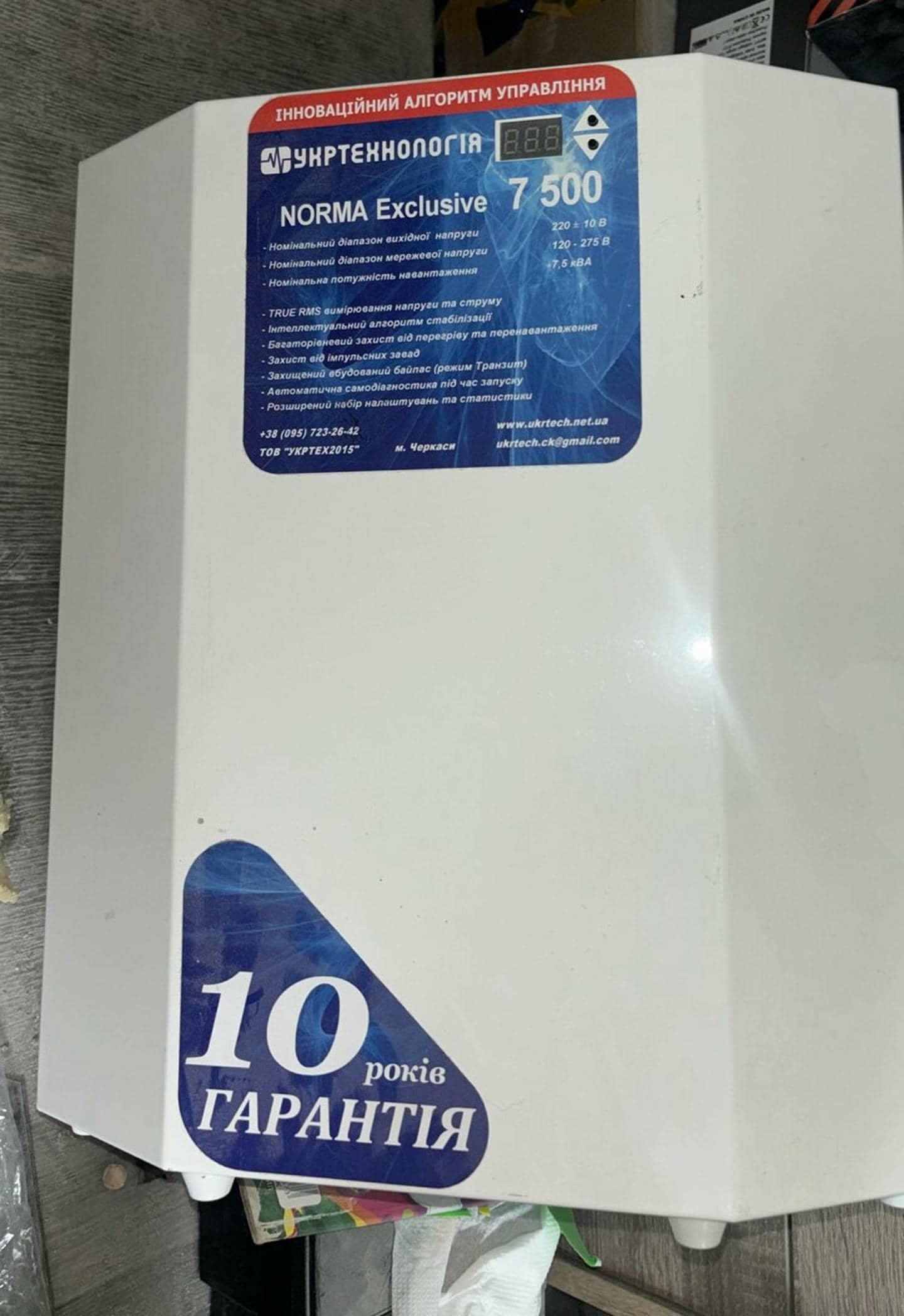

Для забезпечення надійної роботи теплового насоса та всіх компонентів системи опалення було встановлено стабілізатор напруги. Це рішення дозволяє захистити обладнання від перепадів напруги, які можуть призвести до некоректної роботи або виходу з ладу компресора, циркуляційного насоса та електроніки теплового насоса.
Завдання стабілізатора напруги:
Захист від стрибків напруги – вирівнює нестабільну подачу електроенергії.
Подовження терміну служби обладнання – запобігає перевантаженням та перегріву електронних компонентів.
Забезпечення стабільної роботи системи – навіть при значних коливаннях напруги тепловий насос продовжує працювати без збоїв.
4. Встановлення допоміжних компонентів системи

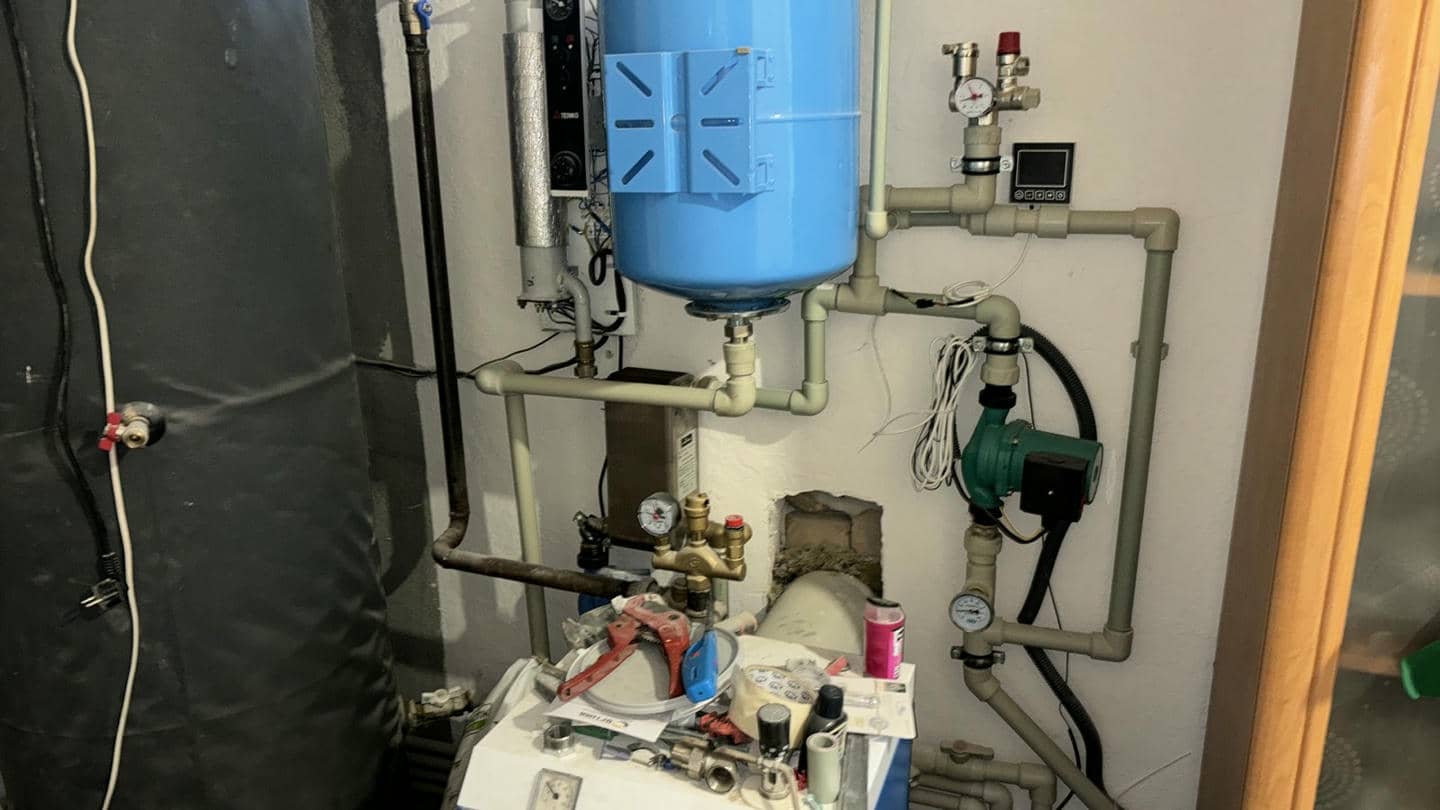

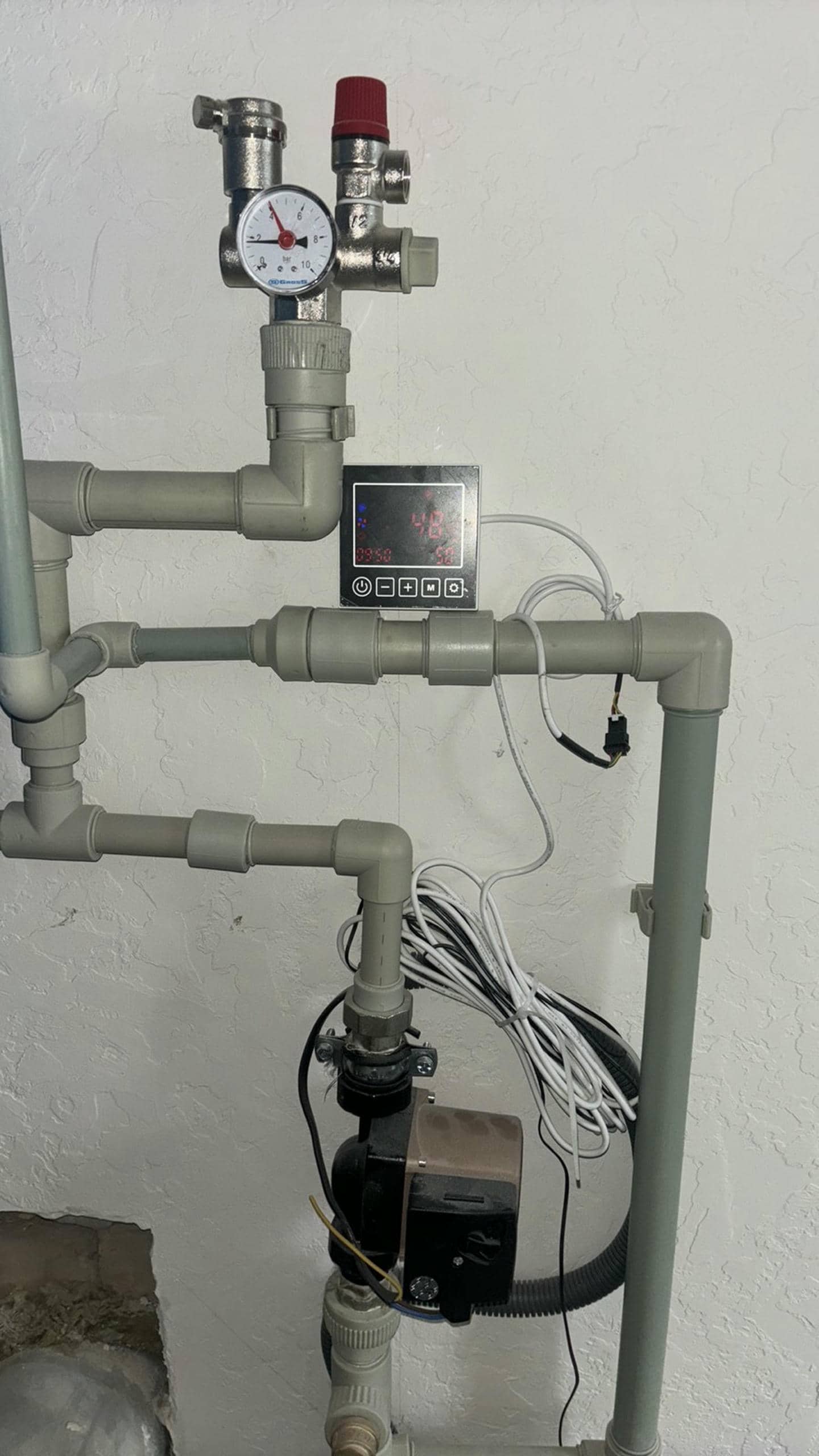

Для забезпечення стабільної та безпечної роботи системи опалення було виконано встановлення групи безпеки, циркуляційного насоса та налаштування контролера. Група безпеки включає в себе манометр для контролю тиску, автоматичний повітровідвідник для видалення повітря із системи та запобіжний клапан, який спрацьовує при надлишковому тиску, запобігаючи аварійним ситуаціям.
Циркуляційний насос встановлено для забезпечення безперервного руху теплоносія, що дозволяє рівномірно розподіляти тепло по всій системі опалення та уникати застійних зон. Насос підключений через запірну арматуру, що полегшує його обслуговування та заміну у разі потреби. Додатково було передбачено можливість аварійного відключення насоса у разі перебоїв у системі.
Контролер відповідає за автоматизоване управління всіма елементами системи, регулюючи температуру теплоносія та керуючи роботою насоса відповідно до заданих параметрів. Його налаштування були скориговані з урахуванням режиму роботи теплового насоса, що дозволяє оптимізувати енергоспоживання та забезпечити максимальну ефективність роботи системи. Крім того, було виконано підключення датчиків температури, що дозволяють контролювати параметри в режимі реального часу та вносити коригування за необхідності.
5. Перевірка системи перед запуском
Перед запуском системи було виконано пусконалагоджувальні роботи, включаючи перевірку всіх з’єднань, герметичність трубопроводів та правильність підключення всіх компонентів. Спочатку було проведено опресування системи – трубопроводи та теплообмінники заповнили теплоносієм та перевірили на відсутність протікань під робочим тиском.
Далі здійснили підключення електроживлення та перевірили коректність роботи контролера, циркуляційного насоса та групи безпеки. Всі датчики були налаштовані, а система протестована в різних режимах роботи. Особливу увагу приділили захисту від замерзання – перевірили функціонування циркуляційного насоса в аварійному режимі та коректну реакцію системи на зміну температури.
Після всіх перевірок система була запущена в тестовий режим, під час якого контролювали стабільність тиску, температурні показники та швидкість циркуляції теплоносія. Внесли необхідні коригування у параметри роботи, щоб забезпечити оптимальну ефективність та безперебійне функціонування системи.
Основні характеристики моноблока Raymer RAY-10MN:
Висока температура на виході: Ці теплові насоси здатні досягати високої температури на виході до 60°C, що робить їх ідеальним рішенням для обігріву води та систем опалення.
Універсальне використання: Raymer RAY-MN підходять як для ефективного опалення, так і для підготовки гарячої води для побутових потреб. Вони також здатні забезпечувати активне охолодження, що робить їх універсальними в різних кліматичних умовах.
Віддалений доступ через Wi-Fi: Насоси обладнані функцією віддаленого доступу через Wi-Fi. Це означає, що ви можете керувати насосом і моніторити його роботу за допомогою смартфона або комп’ютера з будь-якої точки, де є доступ в Інтернет.
Оптимізація фотогальванічного струму: Ці насоси інтелектуально використовують фотогальванічний струм для оптимального опалення та охолодження. Це допомагає знизити споживання електроенергії та заощадити гроші.
Шумоізольований конденсатор: Зовнішній блок обладнаний особливо шумоізольованим спіральним конденсатором, що знижує рівень шуму під час роботи насоса, забезпечуючи тихіше та комфортніше середовище.
Надійний корпус: Корпус насоса виконаний зі сталі, оцинкованої і покритої порошковою фарбою, що робить його довговічним і стійким до впливу різних погодних умов.
