Моноблок Raymer RAY-10MN (220V) black | Монтаж в будинку на 100 м² в м. Черкаси

Завдання:

Модернізація системи опалення в будинку площею 100 кв.м, що раніше працювала на основі електричного котла. У попередній системі вже була встановлена буферна ємність об’ємом 200 літрів, а гаряче водопостачання забезпечувалось баком непрямого нагріву Vaillant. Основна мета модернізації – зниження витрат на опалення та підвищення енергоефективності за рахунок встановлення теплового насоса.

Рішення:

Для забезпечення ефективного та економного опалення було обрано моноблок Raymer RAY-10MN2 (220V) у стильному чорному виконанні. Моноблок оптимально підходить для обслуговування будинків подібної площі та дозволяє значно знизити витрати на електроенергію порівняно з традиційним електрокотлом. Підключення було здійснено до вже існуючої буферної ємності на 200 літрів, що дозволяє більш ефективно розподіляти тепло в системі, забезпечуючи стабільну роботу навіть при високих навантаженнях. Система гарячого водопостачання залишилася на основі бака непрямого нагріву Vaillant, що гармонійно інтегрувалось у нову систему без потреби додаткових модифікацій. Це рішення забезпечує користувачам максимальний комфорт та стабільне гаряче водопостачання в будь-який час року.

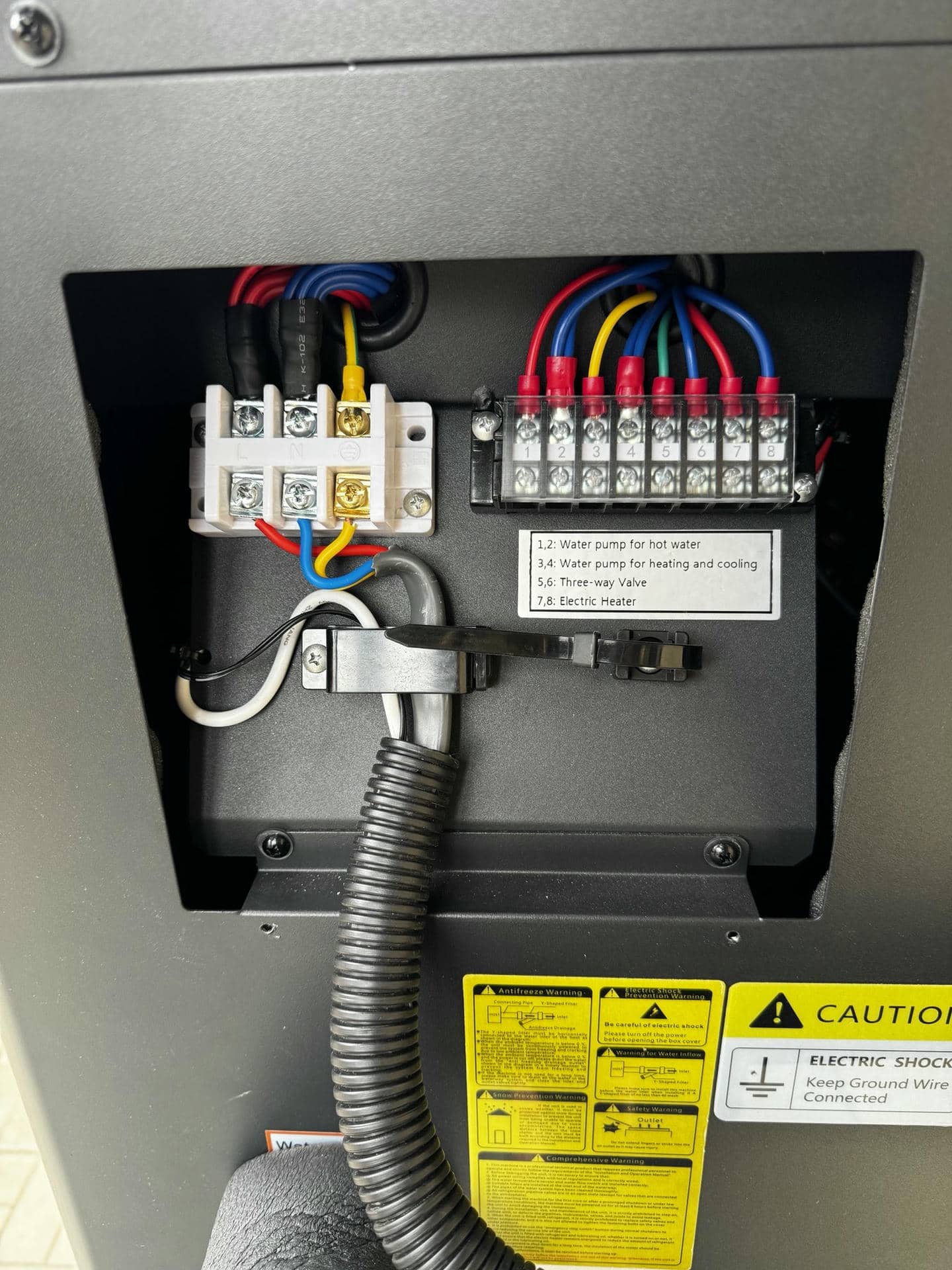

1. Монтаж зовнішнього блоку Raymer RAY-10MN2 black

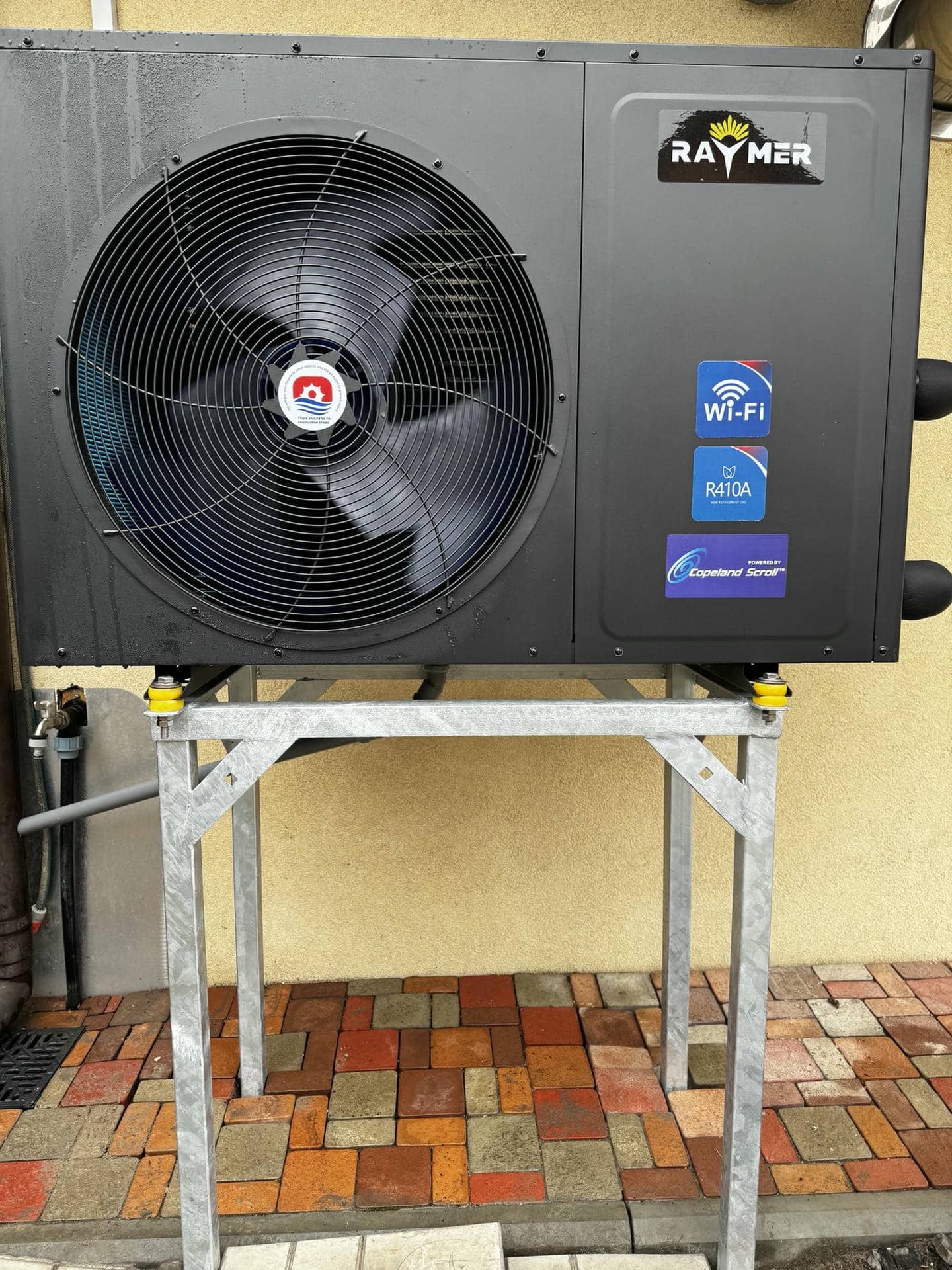

Моноблок Raymer RAY-10MN2 встановлений на спеціально виготовленій саморобній підставці у відкритому просторі. Металева конструкція підставки забезпечує стійкість та надійне закріплення теплового насоса, що дозволяє уникнути вібрацій під час його роботи. Таке розміщення сприяє безперешкодному проходженню повітря, необхідного для ефективного теплообміну, і гарантує стабільну роботу навіть у холодну пору року. Відкрите встановлення також спрощує доступ для обслуговування та візуального контролю стану блоку.

Монтаж виконано з урахуванням вимог до вільного простору навколо пристрою, що запобігає перегріванню та забезпечує максимальну продуктивність. Крім того, металеві елементи підставки оброблені антикорозійним покриттям для захисту від впливу вологи та перепадів температур. Це рішення дозволяє підтримувати високу ефективність роботи системи незалежно від погодних умов.

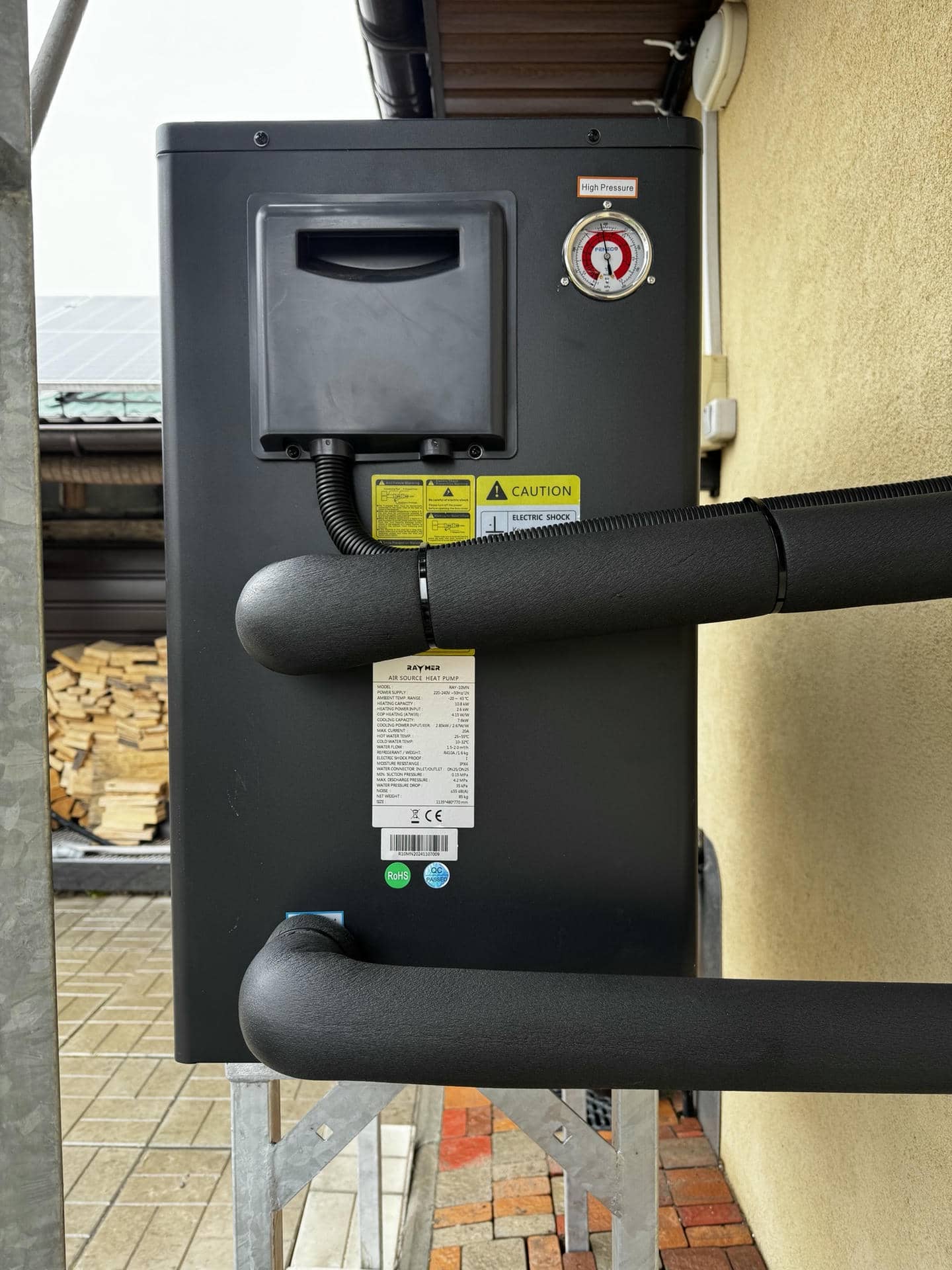

У процесі монтажу особливу увагу було приділено якісній ізоляції всіх трубопровідних з’єднань, що підключають моноблок Raymer RAY-10MN2 до системи опалення. Для цього використано високоякісні теплоізоляційні матеріали, що дозволяють мінімізувати тепловтрати під час циркуляції теплоносія. Ізоляція нанесена на всю довжину труб, що проходять від зовнішнього блоку до буферної ємності, забезпечуючи максимальну ефективність передачі тепла.

Крім цього, особливо ретельно були ізольовані місця стиків та з’єднань, де найчастіше виникають втрати тепла. Використання сучасних ізоляційних матеріалів дозволяє уникнути утворення конденсату навіть при різких перепадах температур, що запобігає корозії труб та продовжує їх експлуатаційний ресурс.

Додатково, для захисту від впливу ультрафіолету та зовнішніх факторів, ізоляційний матеріал покритий спеціальною вологостійкою плівкою, яка захищає його від руйнування під дією опадів та сонячного випромінювання. Це забезпечує надійність роботи системи впродовж усього року, знижуючи витрати на обігрів та підвищуючи загальну енергоефективність теплового насоса.

2. Підключення до гідравлічної стрілки та баків опалення та ГВП

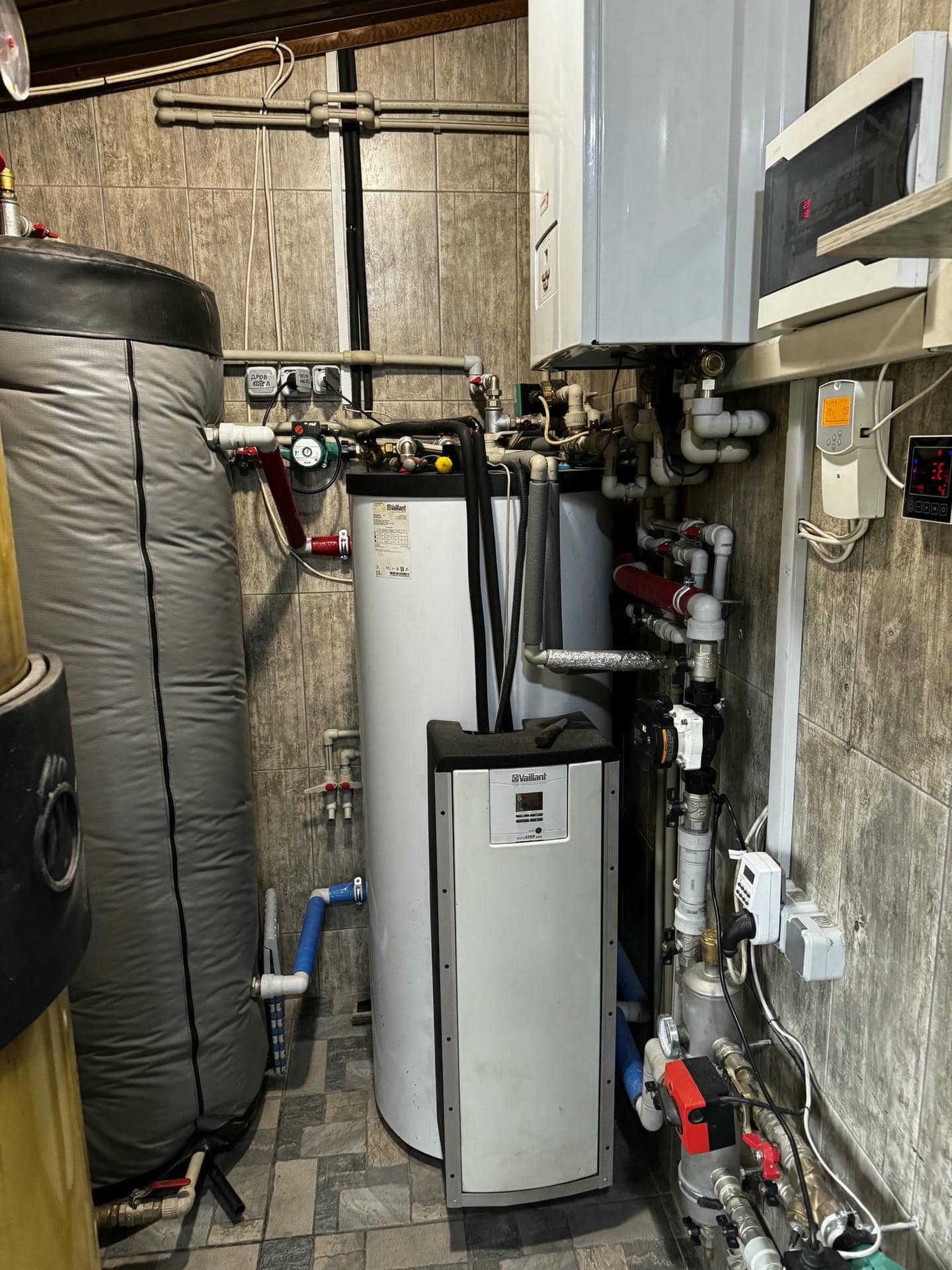

У цьому проєкті виконано грамотне підключення теплового насоса моноблочного типу до гідравлічної системи з буферною ємністю та бойлером непрямого нагріву (баком ГВП). Система спроєктована таким чином, щоби забезпечити максимальну ефективність, стабільну роботу в будь-який сезон, а також зберегти надійність та довговічність усіх компонентів.

Схема підключення

Тепловий насос (моноблок) передає теплову енергію в буферну ємність, яка виступає посередником у всій системі опалення. Буфер зберігає тепло та знижує кількість включень теплового насоса, що позитивно впливає на ресурс роботи компресора.

Електронасос, що встановлений між буфером і бойлером, виконує роль гідравлічної розв’язки (електрострілки). Він забезпечує циркуляцію теплоносія з буфера до бойлера незалежно від роботи насоса в контурі теплового насоса. Це дозволяє уникнути гідравлічного дисбалансу в системі та забезпечує стабільну температуру гарячої води.

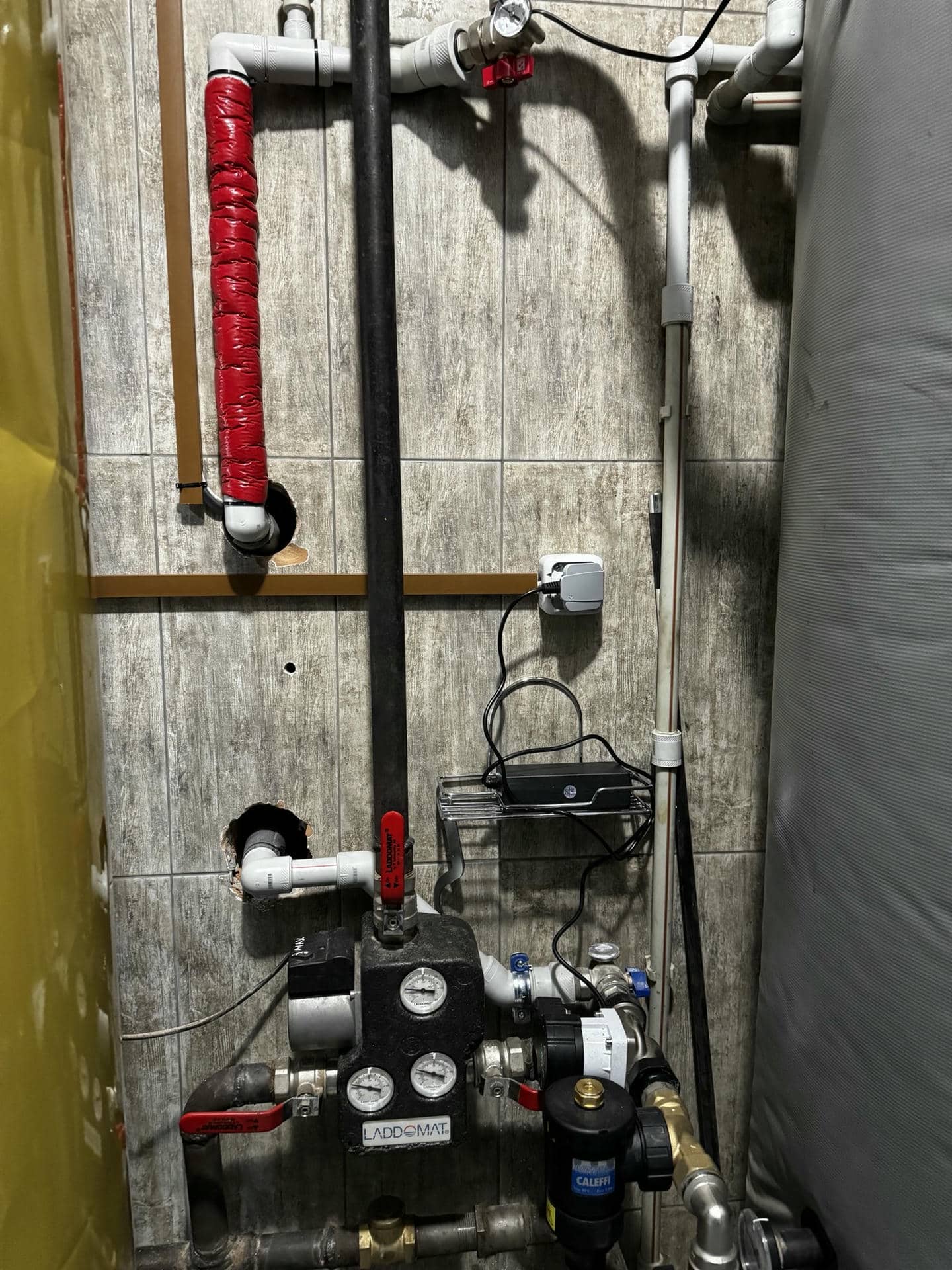

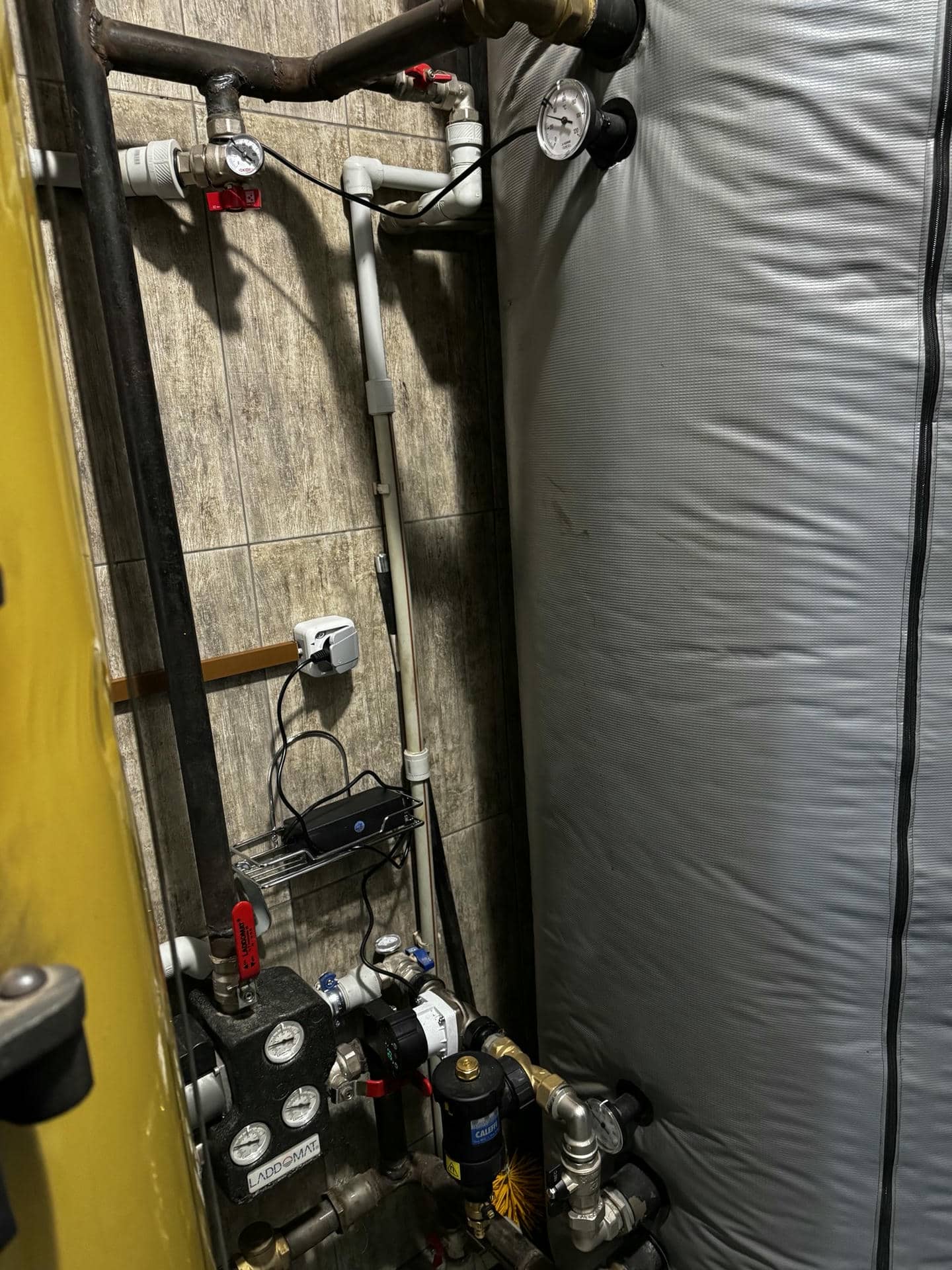

У вузлі підключення застосовані:

• Laddomat для ефективного змішування та повернення теплоносія з оптимальною температурою
• Фільтри Caleffi для захисту обладнання від забруднень

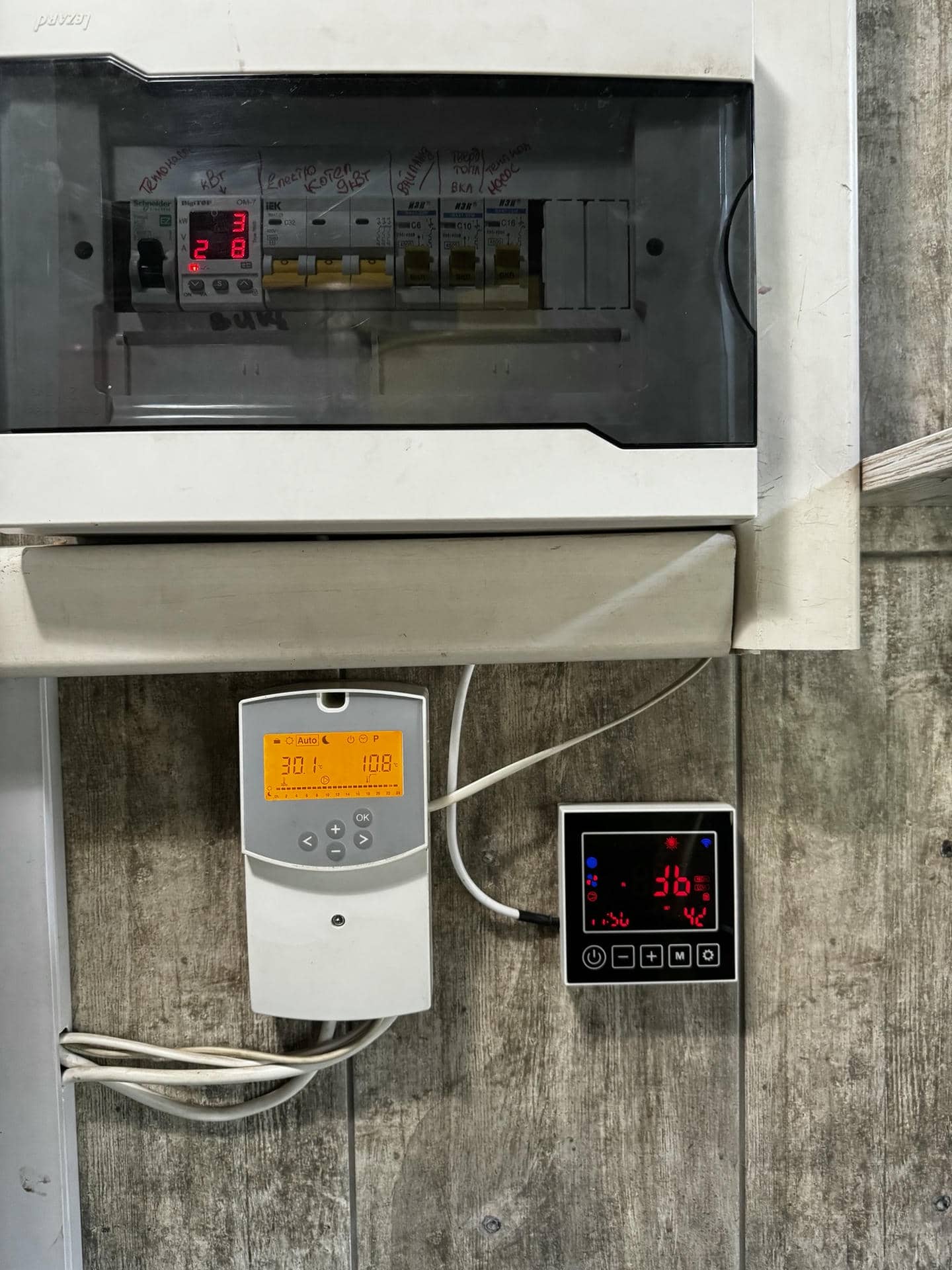

• Сучасна автоматика управління та захисту
• Групи безпеки з манометрами та повітровідвідниками

Переваги реалізованого рішення:

• Незалежність контурів – завдяки електронасосу, який виконує функцію стрілки, контур нагріву ГВП працює автономно від контуру опалення

• Стабільна температура ГВП – незалежно від режимів роботи теплового насоса чи зміни витрати води

• Захист та довговічність – правильне змішування і збереження температурного балансу в буфері та бойлері продовжує строк служби обладнання

• Можливість модернізації – система легко масштабована для підключення додаткових споживачів або альтернативних джерел тепла (електрокотел, твердопаливний котел тощо)

Це підключення є прикладом професійної інженерної реалізації, де враховано гідравлічні нюанси, правильну послідовність вузлів та захист обладнання. Система працює автоматично та не потребує втручання користувача, забезпечуючи комфорт та енергоефективність.

3. Встановлення джерела безперебійного живлення в системі опалення

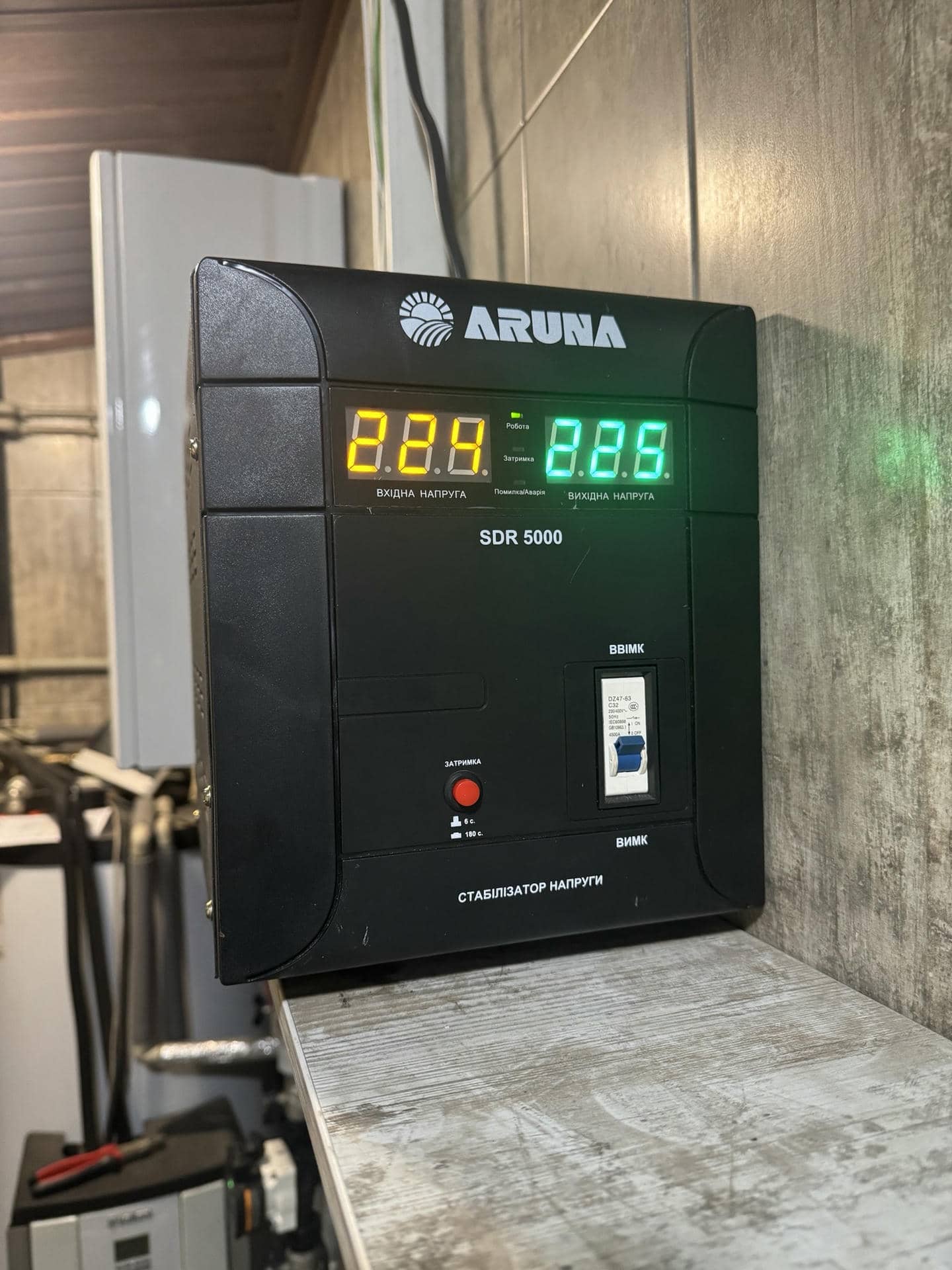

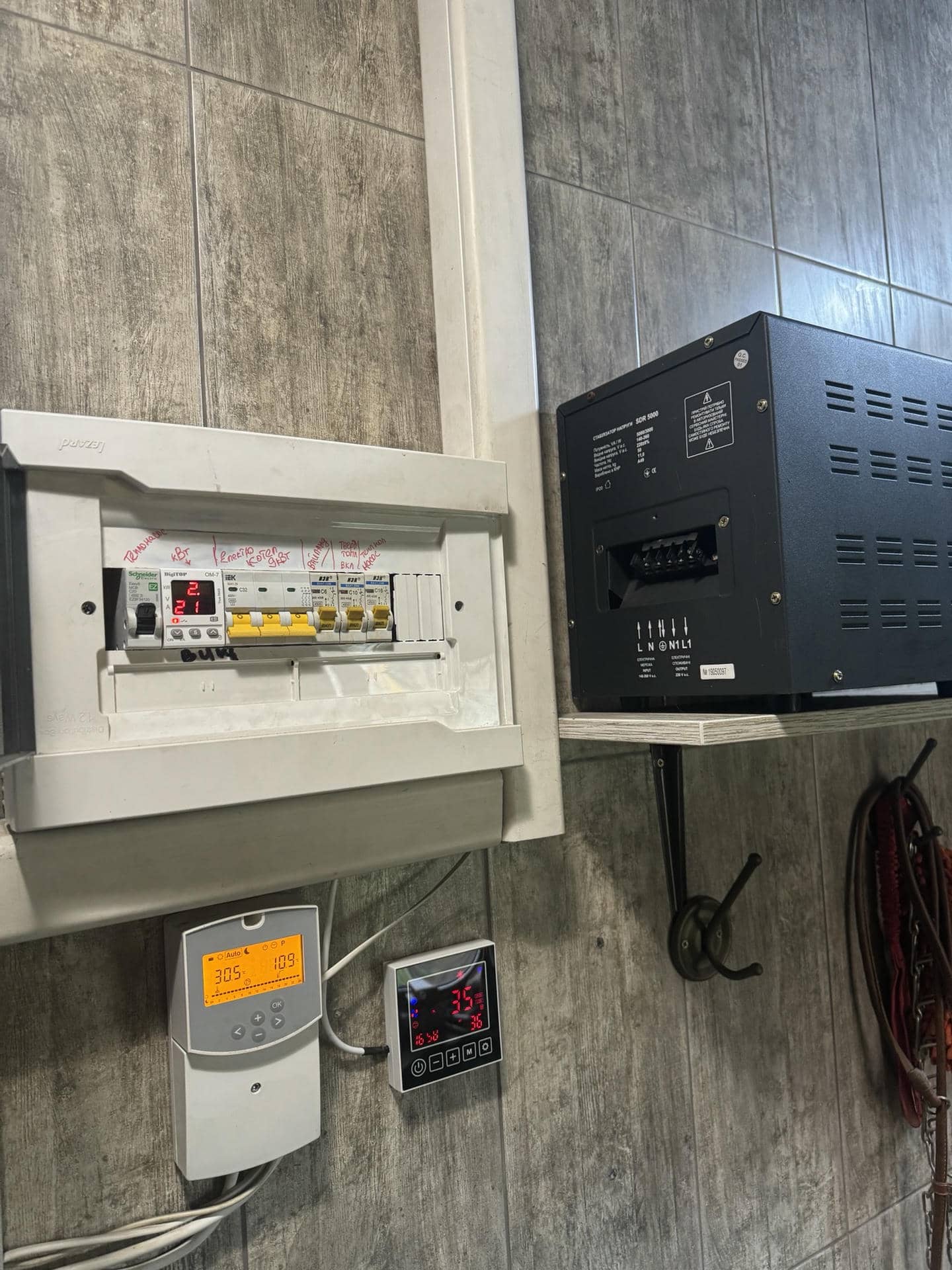

У даній системі встановлено джерело безперебійного живлення (ДБЖ) на 5 кВт, як критично важливий елемент для забезпечення надійної та безаварійної роботи всього теплотехнічного обладнання.

Навіщо потрібен ДБЖ у системі з тепловим насосом:

1. Захист від стрибків напруги та короткочасних відключень

Тепловий насос, циркуляційні насоси, контролери, триходові клапани та інша автоматика є вкрай чутливими до перепадів напруги. ДБЖ стабілізує вхідну напругу і миттєво переходить на акумуляторне живлення у випадку її зникнення.

2. Безпечне завершення циклу роботи

У разі раптового знеструмлення система без ДБЖ зупиняється «жорстко», що може призвести до:

• Закипання теплоносія в контурі

• Перегріву або пошкодження компресора теплового насоса

• Зависання або збою електронних контролерів

З ДБЖ усі вузли (циркуляційні насоси, керуючі плати, автоматика) продовжують роботу або мають можливість безпечно завершити цикл.

3. Безперебійне гаряче водопостачання

У випадку наявності в системі бойлера ГВП, як у цій схемі, ДБЖ забезпечує роботу насоса, який відповідає за нагрів гарячої води. Це особливо актуально для приватних будинків, де ГВП може бути основним джерелом гарячої води.

4. Запобігання розмороженню системи

У зимовий період навіть кілька годин простою без електроенергії можуть призвести до замерзання теплоносія в зовнішньому контурі або в теплообміннику теплового насоса. ДБЖ гарантує живлення насосів, що забезпечують циркуляцію й запобігають утворенню льоду.

5. Захист інвестицій у дороге обладнання

Система з тепловим насосом, буферною ємністю, Laddomat, фільтрами та бойлером — це значна інвестиція. ДБЖ — це відносно недорогий компонент, який захищає весь цей комплекс від критичних відмов і дорогого ремонту.

Основні характеристики моноблока Raymer RAY-10MN2:

Висока температура на виході: Ці теплові насоси здатні досягати високої температури на виході до 60°C, що робить їх ідеальним рішенням для обігріву води та систем опалення.

Універсальне використання: Raymer RAY-MN підходять як для ефективного опалення, так і для підготовки гарячої води для побутових потреб. Вони також здатні забезпечувати активне охолодження, що робить їх універсальними в різних кліматичних умовах.

Віддалений доступ через Wi-Fi: Насоси обладнані функцією віддаленого доступу через Wi-Fi. Це означає, що ви можете керувати насосом і моніторити його роботу за допомогою смартфона або комп’ютера з будь-якої точки, де є доступ в Інтернет.

Шумоізольований конденсатор: Зовнішній блок обладнаний особливо шумоізольованим спіральним конденсатором, що знижує рівень шуму під час роботи насоса, забезпечуючи тихіше та комфортніше середовище.

Надійний корпус: Корпус насоса виконаний зі сталі, оцинкованої і покритої порошковою фарбою, що робить його довговічним і стійким до впливу різних погодних умов.

Висока ефективність:

Використовуючи передові технології, тепловий насос моноблочного типу серії MN Raymer здатний піднімати температуру води до 60°C, забезпечуючи максимальну ефективність.

Це означає, що він може бути успішно застосований для підігріву води в різних системах, включно з опаленням і підготовкою гарячої води.

Безшумна робота і комфорт:

Тепловий насос Raymer має безшумну роботу, що дає змогу його використання в різних житлових приміщеннях, не порушуючи комфорту.

Вбудована функція охолодження в стандартній версії насоса забезпечує приємний мікроклімат у приміщенні навіть у спекотну пору року.
