У сучасних умовах, коли вартість енергоресурсів постійно зростає, а ефективність опалювальних систем стає одним із головних критеріїв вибору, усе більше власників приватних будинків роблять ставку на теплові насоси. Це рішення дозволяє не лише забезпечити комфортне тепло взимку, а й суттєво зменшити витрати на енергію, підвищуючи рівень автономності будинку.
Саме з такою метою у приватному будинку площею 82 м² було прийнято рішення замінити традиційне джерело тепла на сучасний тепловий насос Raymer RAY-10MN (220V) black on/off потужністю 10 кВт. Ця модель оптимально підходить для опалення будинків середнього розміру, забезпечуючи стабільну роботу навіть за низьких температур та зберігаючи високу ефективність.
Для повноцінної та збалансованої роботи системи було реалізовано комплексне рішення:
-
встановлено бак-накопичувач Raymer IMP 60 літрів із горизонтальними кріпленнями, який слугує для акумулювання тепла та стабілізації роботи системи;
-
додано циркуляційний насос Raymer T8-139W зі змінною частотою обертання, що дозволяє точно регулювати витрату теплоносія та забезпечує енергоощадний режим;
-
інтегровано триходовий клапан Raymer 325 TW, який автоматично перемикає напрям потоку між опаленням і гарячим водопостачанням;
-
змонтовано бак непрямого нагріву Raymer DHWP 150L, який забезпечує наявність гарячої води для побутових потреб навіть у моменти пікового навантаження системи;
Оскільки стабільність напруги є критично важливою для роботи компресора теплового насосу, у систему додатково інтегровано стабілізатор напруги Stabex VS-5KVA, який захищає обладнання від перепадів електроенергії та подовжує термін його служби.
1. Монтаж зовнішнього блоку
У даному проєкті було встановлено зовнішній блок теплового насосу Raymer RAY-10MN (220V) між фасадом будинку та парканом. Таке розташування вибрано з урахуванням технічних вимог і особливостей ділянки — блок встановлено таким чином, щоб забезпечити вільний доступ повітря для ефективного теплообміну та стабільної роботи системи.
Монтаж виконано на міцну металеву підставку, що гарантує надійну фіксацію обладнання, захист від вібрацій і зручність обслуговування. Конструкція також піднімає тепловий насос над рівнем землі, що запобігає потраплянню вологи, снігу та бруду в нижню частину корпусу.
Для стабільної роботи у зимовий період передбачено підігрів зони дренажу для ефективного відведення талої води та конденсату. Вивід дренажної труби підключено до каналізаційної системи, що забезпечує чистоту й безперебійну роботу навіть у мороз.
Фреонова магістраль під’єднана з дотриманням усіх технічних норм, із якісною теплоізоляцією трубопроводів.
Завдяки грамотному проєктуванню та акуратному монтажу, зовнішній блок органічно вписався в архітектуру будинку, не порушуючи естетику подвір’я, водночас забезпечуючи надійну, безшумну та ефективну роботу системи Raymer протягом усього року.

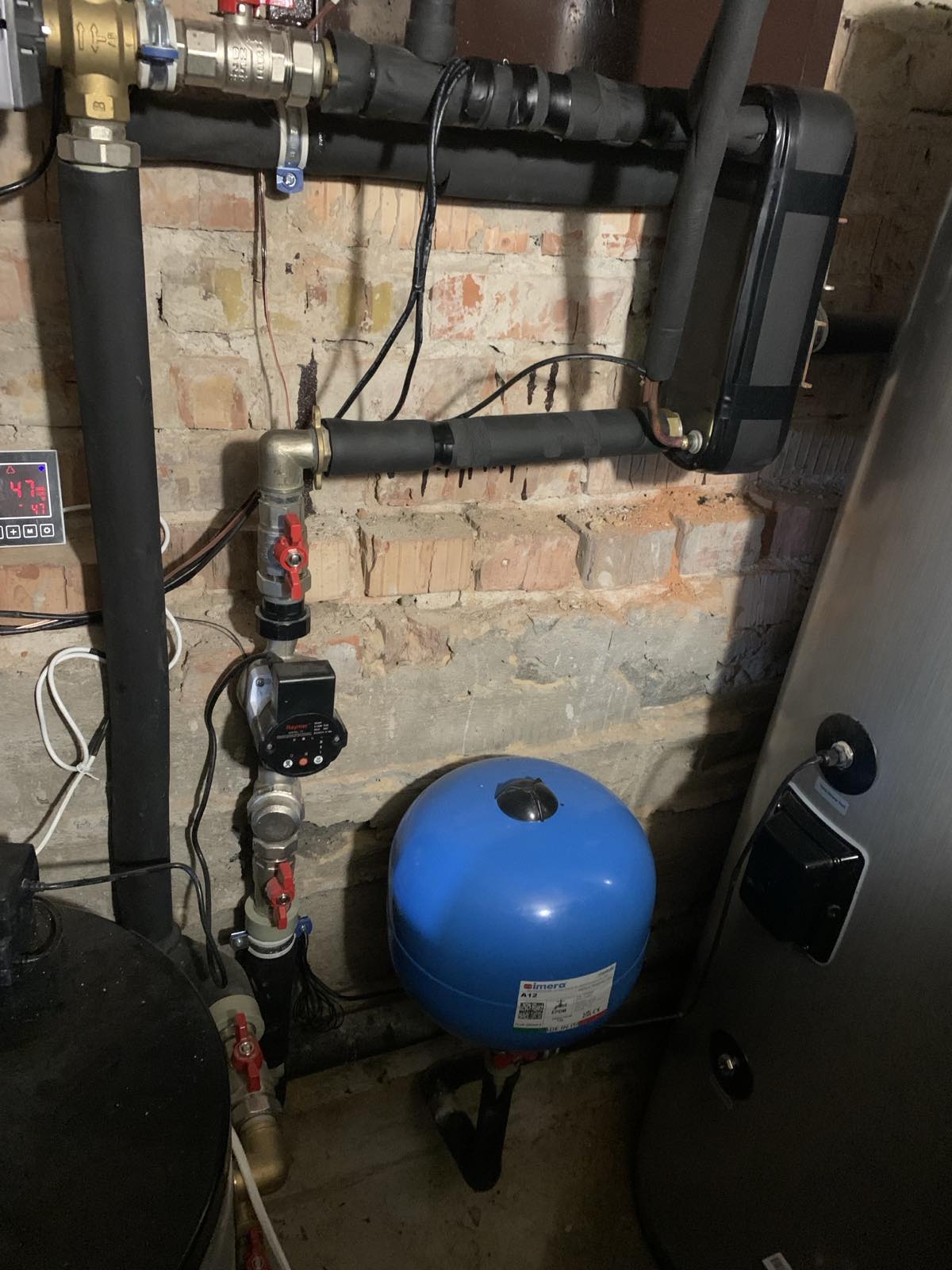

2. Встановлення додаткового теплообмінника
У даному проєкті було реалізовано підключення додаткового пластинчастого теплообмінника, який виконує ключову роль у підвищенні ефективності роботи системи. Теплообмінник встановлено між контуром теплового насосу та гідравлічними ємностями, що дозволяє оптимізувати передачу тепла, мінімізувати втрати енергії та забезпечити стабільну температуру в системі опалення та ГВП.
Проміжний теплообмінник встановлюється у системі з тепловим насосом для підвищення надійності, безпеки та ефективності роботи обладнання. Його головна функція — гідравлічне та теплове розділення контурів: контур теплового насосу та контур споживача (опалення, бойлер, буферна ємність).
Основні причини встановлення проміжного теплообмінника:
- У багатьох системах використовується антифриз у зовнішньому контурі, а у внутрішньому — вода. Проміжний теплообмінник дозволяє розділити ці середовища, зберігаючи ефективну теплопередачу.
- Завдяки теплообміннику тепловий насос працює в оптимальних гідравлічних умовах, незалежно від перепадів тиску або витрат у споживчому контурі. Це запобігає помилкам у роботі компресора й датчиків тиску.
- У поєднанні з триходовим клапаном теплообмінник дозволяє гнучко розподіляти потоки тепла між опаленням та нагрівом води в бойлері, забезпечуючи пріоритет гарячого водопостачання.
- Теплообмінник допомагає підтримувати стабільну температуру в буферній ємності, знижує частоту запусків компресора й підвищує загальний ККД системи.
З’єднання теплообмінника виконано через триходовий клапан Raymer 325 TW, який автоматично перемикає потоки теплоносія між системою опалення та баком непрямого нагріву Raymer DHWP 150L. Така схема дозволяє тепловому насосу працювати з максимальною ефективністю — у режимі опалення або нагріву води, залежно від потреб користувача.
Через теплообмінник також підключено буферну ємність Raymer IMP 60L, яка забезпечує стабілізацію температури та гідравлічний баланс у системі. Це дозволяє уникнути частих запусків компресора, подовжує термін служби обладнання та знижує споживання електроенергії.
Усі трубопроводи мають якісну теплоізоляцію, що запобігає тепловим втратам, а система оснащена запірною арматурою та групою безпеки, яка гарантує надійну експлуатацію. Завдяки продуманій схемі підключення теплообмінника та використанню триходового клапана вдалося забезпечити гнучкість роботи системи — тепловий насос автоматично перемикається між контурами, підтримуючи комфортну температуру в будинку та гарячу воду у баках.

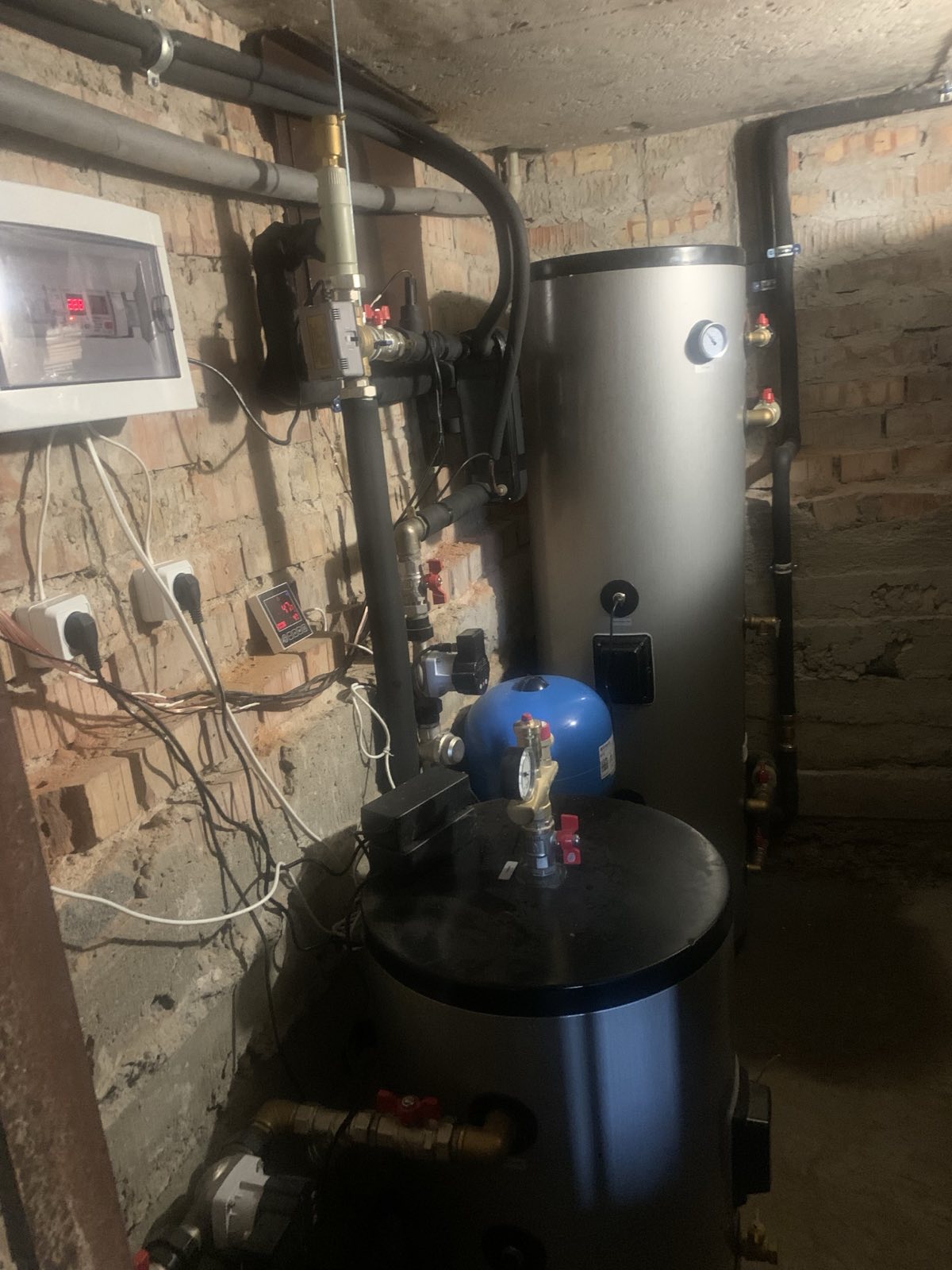

3. Підключення нержавіючих баків до теплового насосу та теплообмінника
Підключення буферної ємності та бака ГВП у системі з тепловим насосом Raymer RAY-10MN виконано з урахуванням ефективного розподілу тепла між контурами опалення та гарячого водопостачання, а також для стабільної роботи компресора і циркуляційних насосів.
Буферна ємність Raymer IMP 60 L
Буферна ємність виконує роль теплового акумулятора, який забезпечує стабільну роботу теплового насосу навіть при мінімальному споживанні тепла системою.
-
Буфер підключено в контур опалення через гідравлічну розв’язку.
-
Подача з теплового насосу надходить у верхню частину буферної ємності, де накопичується найбільш гаряча вода.
-
Зворотна лінія приєднана до нижньої частини бака, що забезпечує рівномірний температурний розподіл і мінімальні втрати енергії.
-
До бака під’єднано інверторний циркуляційний насос Raymer T8-139W, який регулює швидкість потоку в залежності від температури, підтримуючи оптимальну температуру в системі теплої підлоги та радіаторів.
-

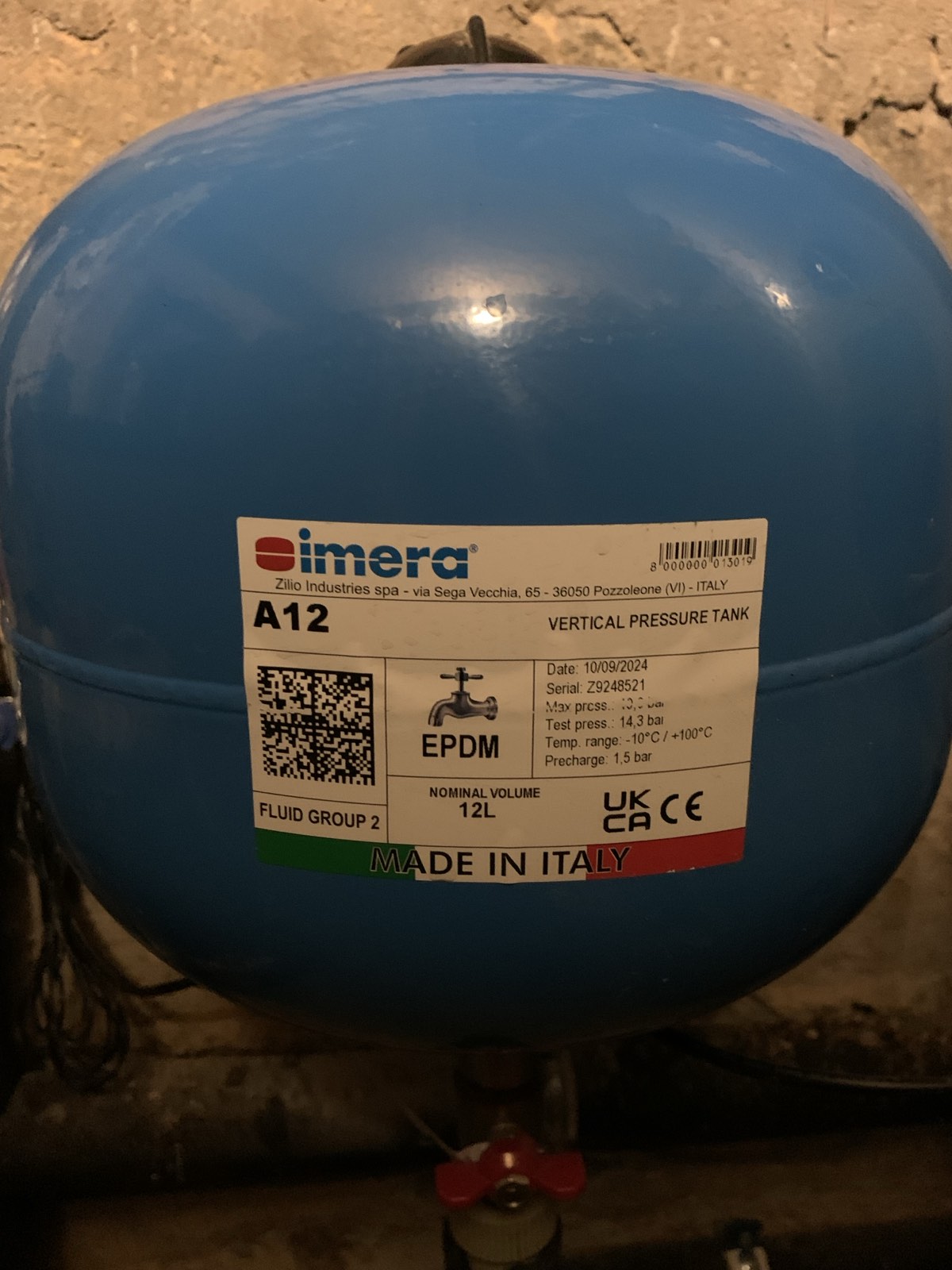

На виході з бака встановлено групу безпеки (автоматичний повітровідвідник, манометр, запобіжний клапан) та розширювальний бак на 12 л, який компенсує зміни об’єму води при нагріванні.

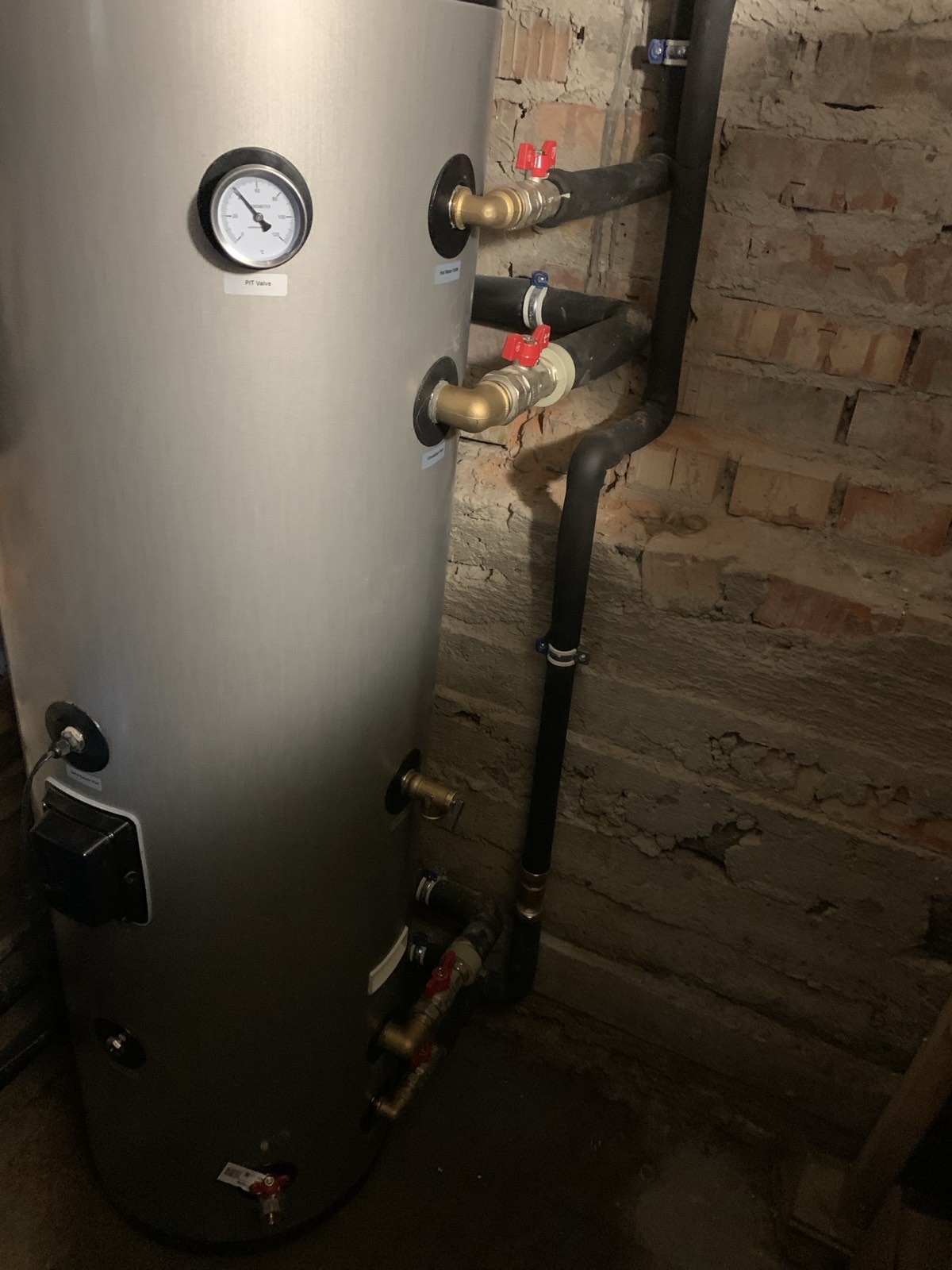

Бак гарячого водопостачання Raymer DHWP 150 L
Бак непрямого нагріву призначений для підготовки побутової гарячої води за рахунок енергії теплового насосу.
-

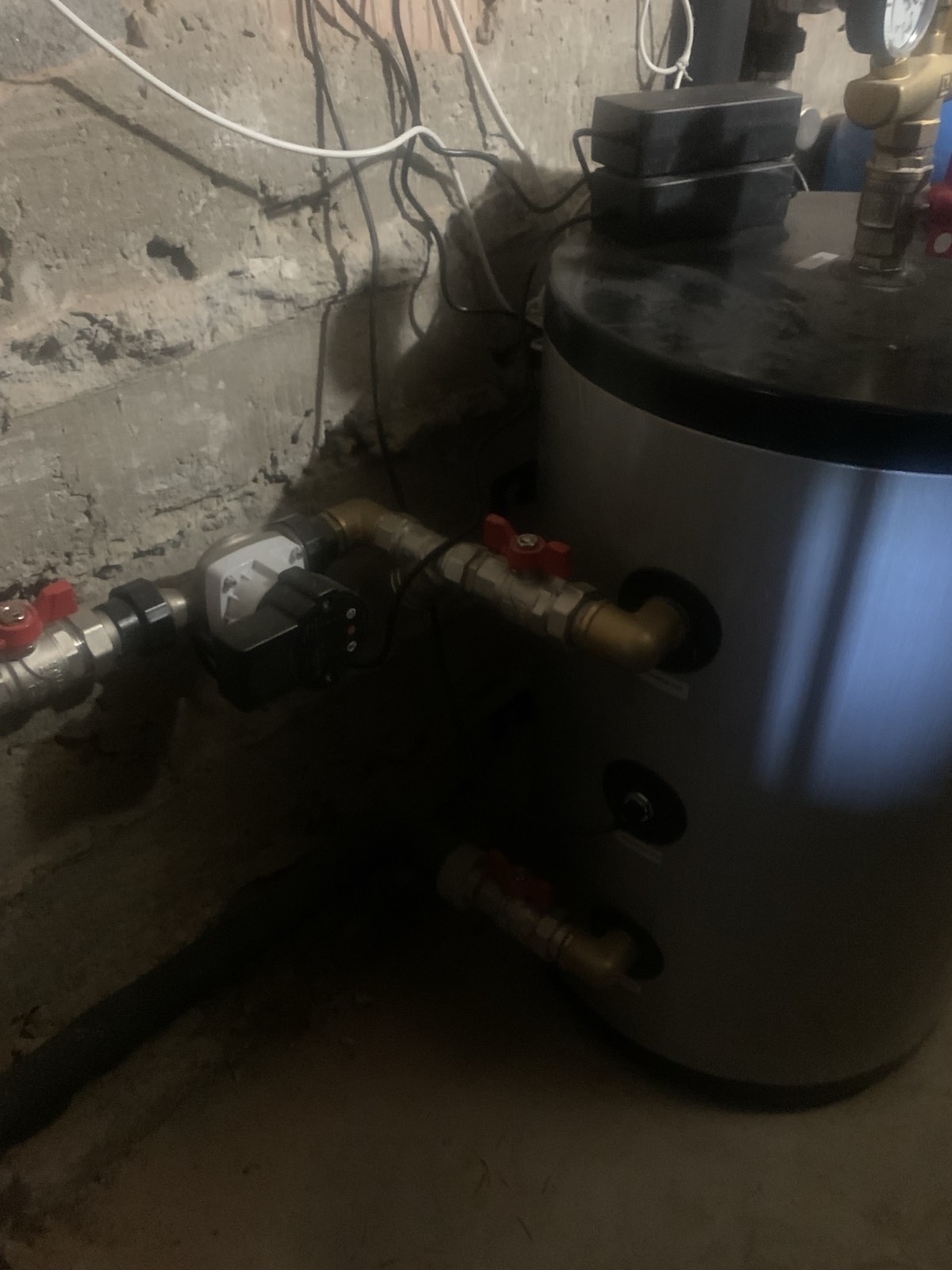

Підключення здійснено через триходовий клапан Raymer 325 TW, який автоматично перенаправляє потік теплоносія з контуру опалення до теплообмінника бака ГВП при необхідності нагріву води.
-
Коли температура в баку досягає заданого значення, клапан знову перемикається в режим опалення.
-
Така схема дозволяє забезпечити пріоритет нагріву гарячої води без втрати теплової ефективності в опаленні.
-
Бак оснащений високоефективним спіральним теплообмінником з нержавіючої сталі, який забезпечує швидку передачу тепла від системи.
-
Вся система з’єднана через проміжний теплообмінник, що додатково захищає контури від взаємного впливу та запобігає гідравлічним коливанням.

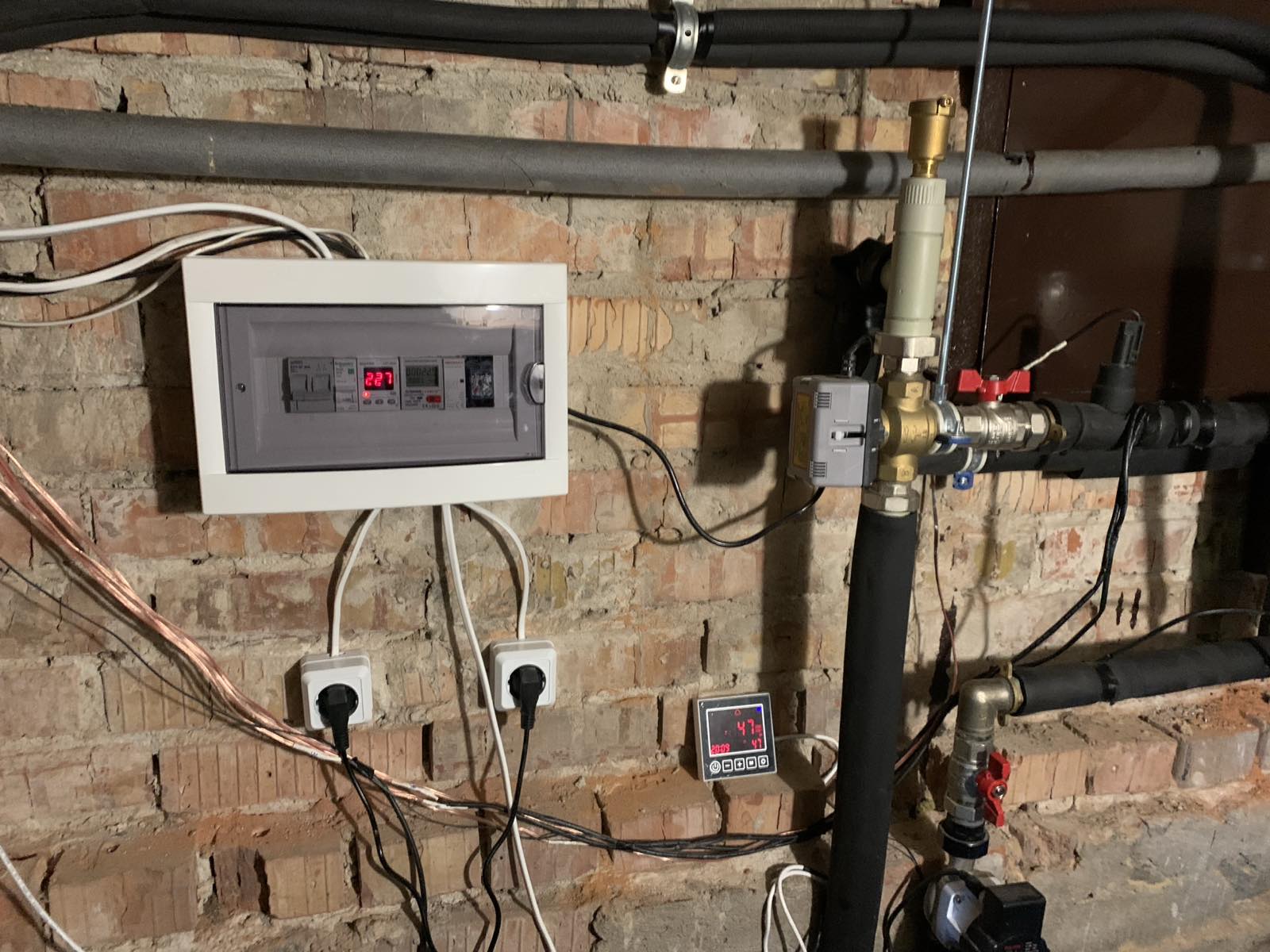

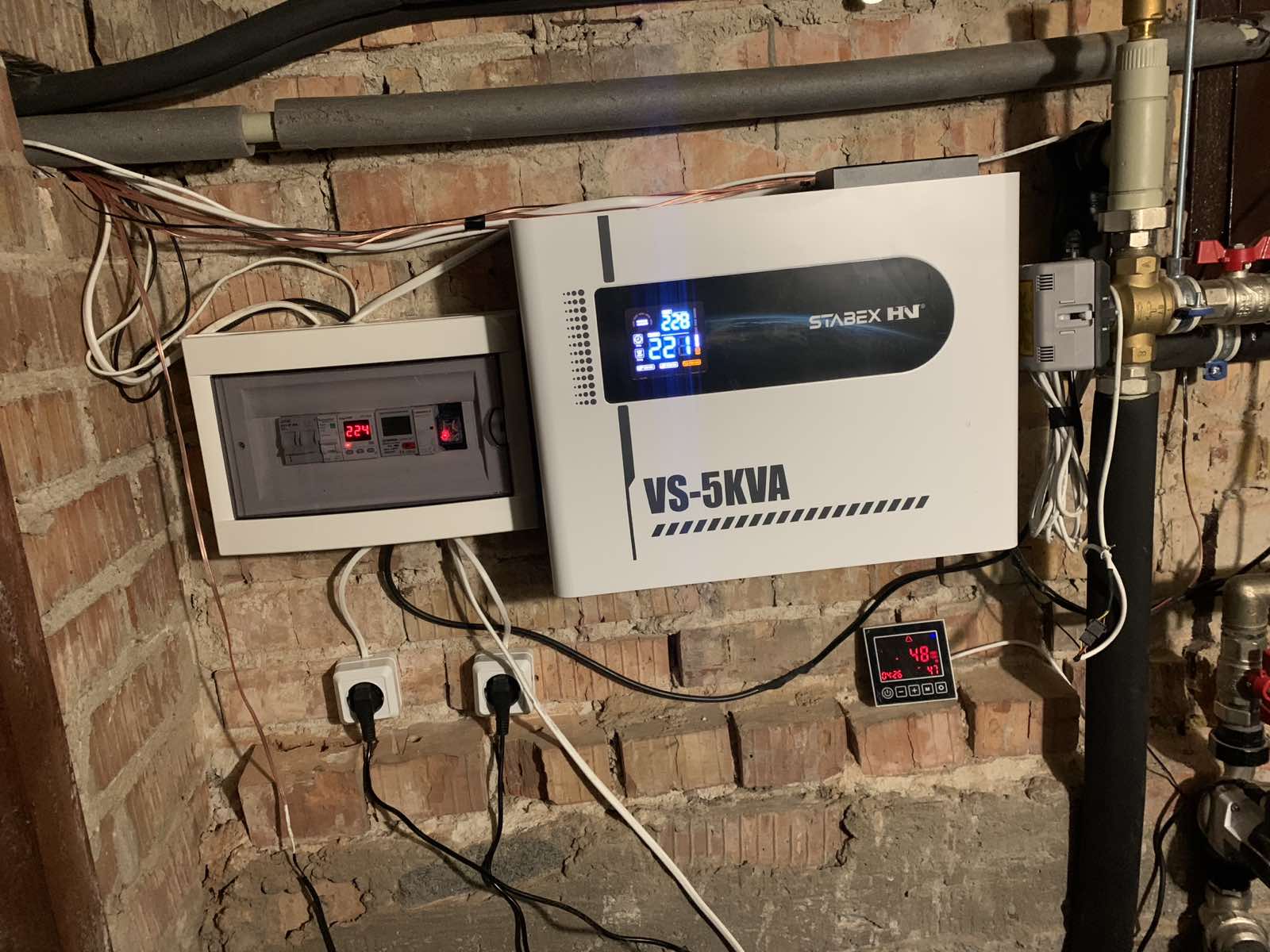

4. Встановлення стабілізатора Stabex VS-5KVA
Для захисту обладнання від перепадів напруги було встановлено симісторний стабілізатор напруги Stabex VS-5KVA.
Він забезпечує стабільну подачу електроенергії у широкому діапазоні від 120 до 290 В (робочий — від 90 до 310 В), що особливо важливо для безперебійної роботи компресора та електроніки теплового насоса.
Стабілізатор має 16 ступенів стабілізації з похибкою всього ±4%, що гарантує точне підтримання напруги навіть при суттєвих коливаннях у мережі.
Оскільки пристрій побудований на симісторній схемі, він працює безшумно, без іскор і затримок, забезпечуючи миттєве перемикання між рівнями стабілізації.
На відміну від релейних стабілізаторів, симісторний тип не має механічних контактів, які можуть зношуватись, тому є надійнішим, довговічнішим і безпечнішим для теплових насосів.
Завдяки цьому тепловий насос Raymer RAY-10MN отримує стабільне живлення, що підвищує ефективність системи, продовжує термін служби обладнання та гарантує його безперебійну роботу навіть за нестабільної напруги в мережі.
Переваги Raymer RAY-10MN для замовника
Високий коефіцієнт ефективності (COP / EER)
Насос має COP ≈ 4.19 при нагріванні та EER ≈ 2.67 у режимі охолодження.
Це означає, що він виробляє значно більше теплої енергії (або холодної) на одиницю спожитої електроенергії, ніж звичайні електрокотли або окремі кондиціонери. Отже — значна економія на електроенергії.
Потужність, оптимальна для середнього приватного будинку
Потужність ≈ 10 кВт дозволяє ефективно обігрівати або охолоджувати приміщення до ~ 100 м². Це добрий вибір для будинків середньої площі, де газовий котел може бути надмірним, або де є бажання знизити залежність від газу чи електропостачання.
Режим роботи в широкому температурному діапазоні
Raymer RAY-10MN підтримує роботу при зовнішніх температурах до −20 °C і до +43 °C, що дозволяє експлуатацію навіть у холодні зими.
Подача теплоносія може досягати температур до 60 °C, що важливо, якщо система передбачає гаряче водопостачання або є радіатори.
Моноблокова конструкція та простота монтажу
Перевага моноблоку — всі елементи компресорно-холодильної частини вже зібрані в одному блоці надворі. Це зменшує обсяг монтажних робіт, спрощує під’єднання холодильної магістралі (нема потреби у великій кількості обслуговування всередині), і знижує ризики витоків фреону.
Універсальність — обігрів + охолодження + ГВП
Raymer RAY-10MNOn/Off може працювати не лише на нагрів, але й на охолодження, що замінює окремі кондиціонери влітку. Є можливість підігріву води для побутових потреб.
Якщо в системі передбачено бак непрямого нагріву, теплоносій може подаватись для гарячої води при потребі. Це означає, що одна система закриває одразу кілька потреб.
Wi-Fi / віддалене керування
Багато моделей Raymer (в т.ч. RAY-10MN) підтримують дистанційне керування через Wi-Fi: можна встановлювати температуру, моніторити стан приладів зі смартфону, керувати налаштуваннями, що дає більшу зручність і контроль.
Надійність та гарантія
Модель має офіційну гарантію (зазвичай 36 місяців).
Використання якісних матеріалів (сталь, хороше покриття, надійні компресори — Scroll, виробники як Copeland вказані) підвищує термін служби.
Тиха робота
Для комфортного проживання важливо, щоб зовнішній блок не створював постійного гулу. Raymer RAY-10MN має відносно низький рівень шуму (≈ 57 дБ зовнішнього блоку), що робить його придатним для установки біля житлових приміщень у приватних будинках.
