Київська область с. Підгірці, будинок на 350 м² | Монтаж теплового насосу Raymer RAY-32DS2-EVI (380V)

Завдання проекту:

До нас звернувся власник великого двоповерхового будинку площею 350 м² із завданням замінити вже наявну систему опалення на більш сучасну та економну. Із настанням холодів витрати на опалення стали суттєвими, тому клієнт прийняв рішення перейти на тепловий насос, як ефективну альтернативу.

Після аналізу об’єкта було підібрано оптимальне рішення — тепловий насос Raymer RAY-32DS2-EVI потужністю 32 кВт, який працює від трифазної мережі (380V). Це обладнання ідеально підходить для великих будинків, забезпечуючи як опалення, так і гаряче водопостачання.

Монтаж системи виконувала наша команда, адже в будинку обмежене приміщення для котельні, що вимагало точного підходу, грамотного планування та досвіду роботи з великими насосами. У таких умовах важливо не просто змонтувати обладнання, а зробити це так, щоб система працювала ефективно, надійно та без перебоїв.

Чому обрали тепловий насос Raymer RAY-32DS2-EVI для великого будинку замість електрокотла?

Для власників великих будинків питання енергоефективності та економії — одне з головних. Традиційні електрокотли споживають велику кількість електроенергії, особливо при обігріві площі понад 300 м². Натомість тепловий насос Raymer RAY-32DS2-EVI — це сучасне рішення, яке дозволяє суттєво зменшити витрати на опалення. Завдяки інверторній технології та високому коефіцієнту продуктивності (COP), він здатен перетворювати 1 кВт спожитої електроенергії в 3–4 кВт тепла. Це означає значну економію у порівнянні з електрокотлом при однаковому тепловому навантаженні. Крім того, Raymer RAY-32DS2-EVI має розширені функції керування, може працювати в режимі охолодження влітку та забезпечує гаряче водопостачання цілий рік.

Етапи монтажу теплового насосу

1. Монтаж теплового насосу Raymer RAY-32DS2-EVI

Під час монтажу зовнішнього блоку теплового насоса Raymer RAY-32DS2-EVI (380V) ми встановили його на металеву підставку, яку попередньо закріпили на бетонній плиті. Така основа надійна і не дасть блоку просісти з часом. Важливо було поставити блок трохи вище землі – так він захищений від снігу, дощу і вологи.

Для монтажу ми обрали місце з вільним доступом повітря, щоб тепловий насос міг нормально працювати. Також врахували, щоб він не заважав і не стояв занадто близько до вікон. До зовнішнього блоку підвели мідні труби з теплоізоляцією – це потрібно, щоб уникнути втрат тепла і утворення конденсату. Усі з’єднання ретельно перевірили.

Окремо підключили електроживлення – це трифазний насос, тому живлення на 380В. Звісно, усе зробили з дотриманням техніки безпеки. Також організували дренаж, щоб зайва волога могла легко відводитись.

Після монтажу провели пробний запуск – перевірили тиск, температуру, роботу компресора і вентиляторів. Система вийшла тиха, стабільна, готова до роботи навіть при мінусових температурах.

2. Монтаж гідромодулю теплового насосу Raymer RAY-32DS2-EVI

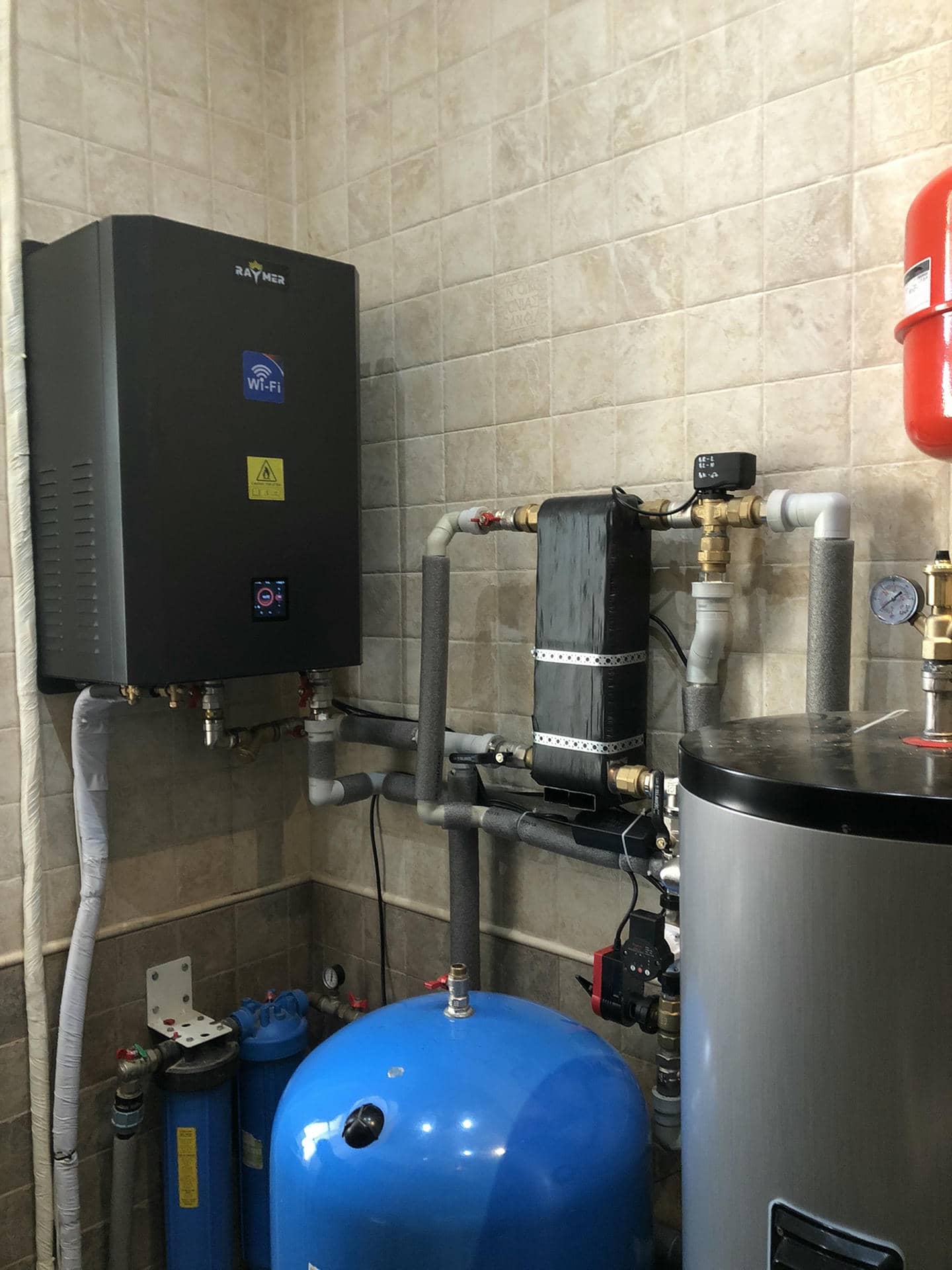

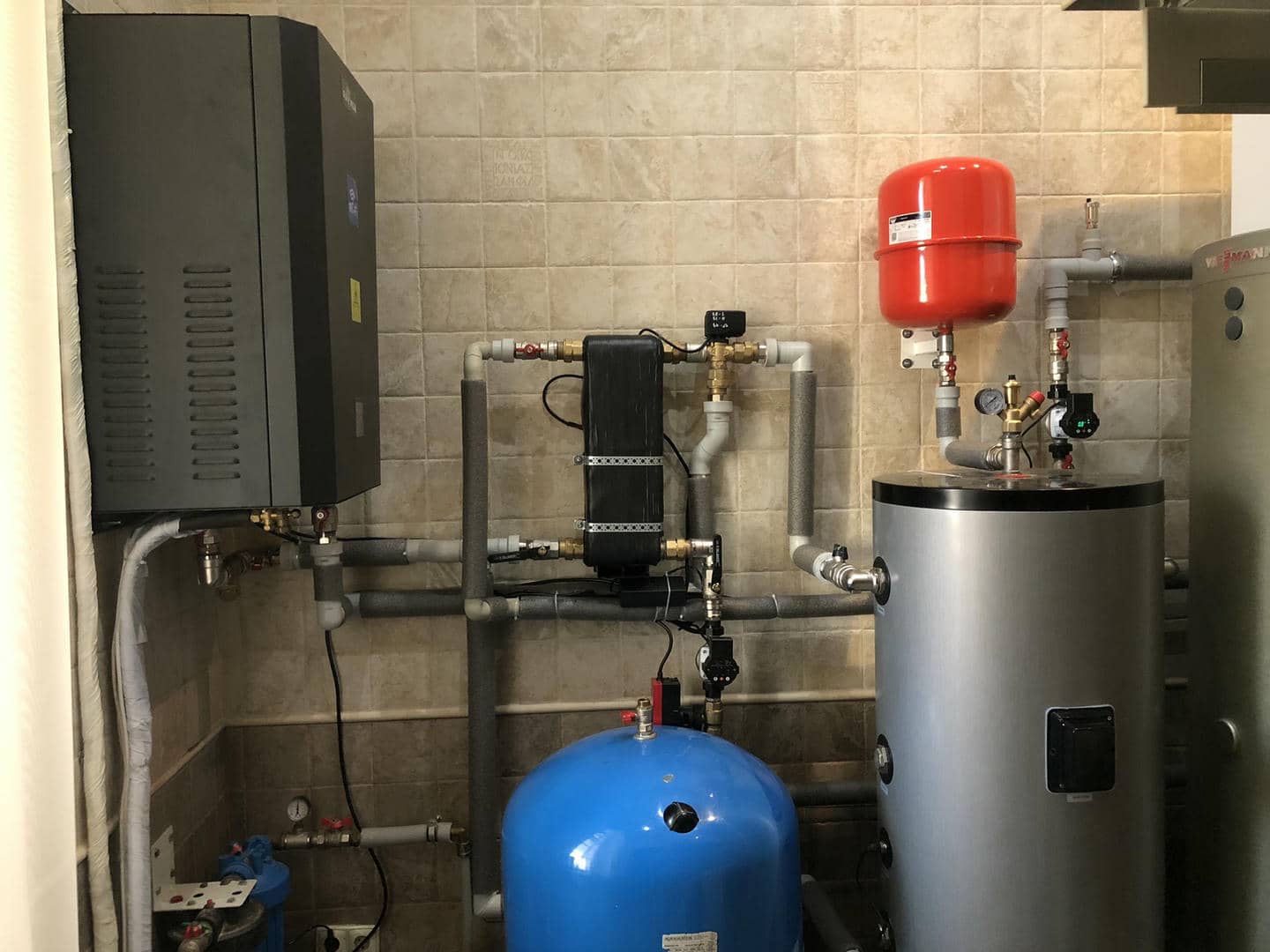

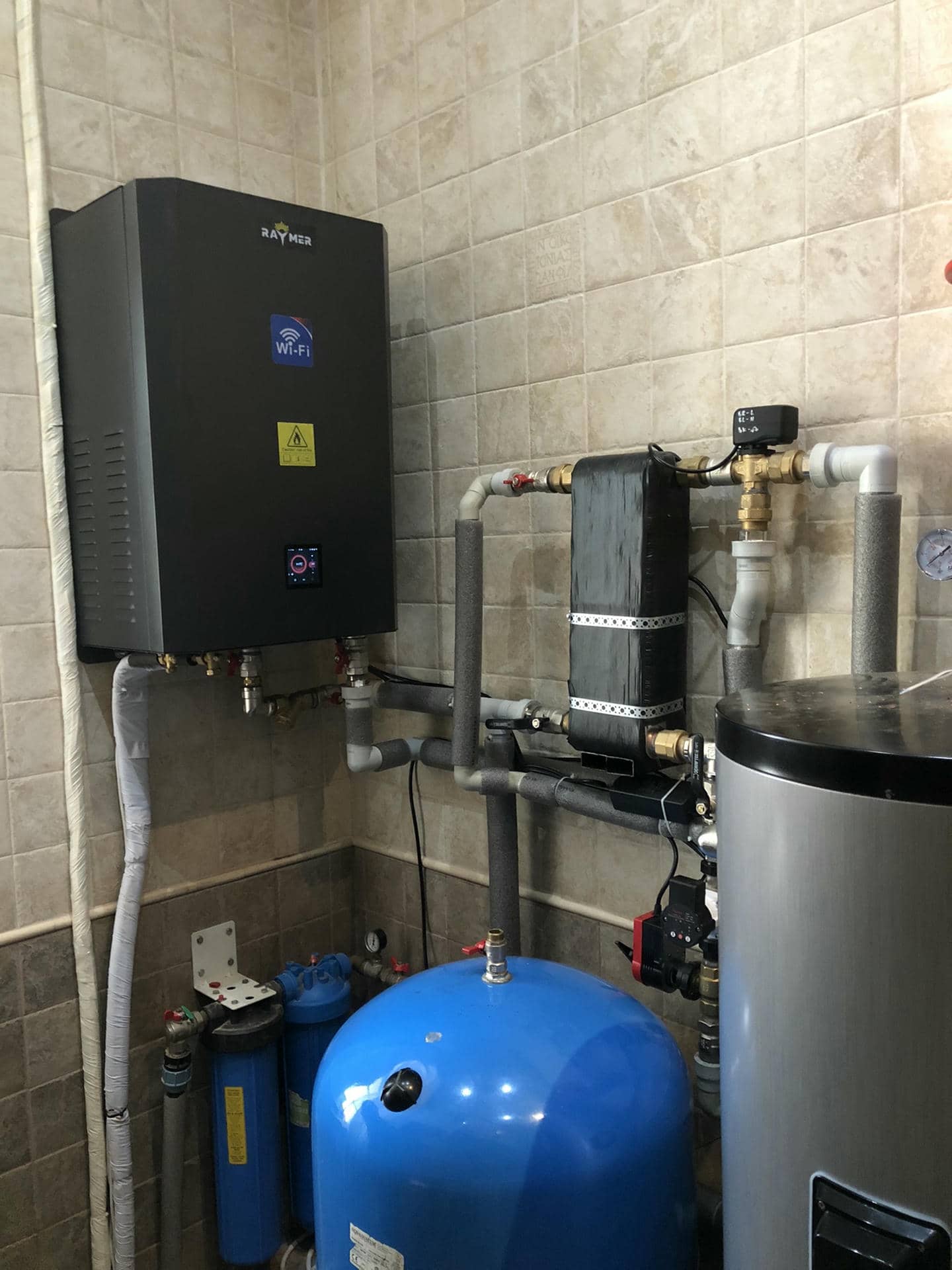

У цьому проєкті фахівці нашої компанії виконали монтаж гідромодуля Raymer з урахуванням усіх технічних вимог та ергономіки простору. Гідромодуль було акуратно закріплено на стіні, що дозволило зекономити місце та забезпечити зручний доступ до підключень. Усі трубопроводи ізольовані для запобігання тепловтратам, а їх прокладання продумано так, щоб уникнути перехрещень і забезпечити логічне з’єднання між усіма елементами системи.

Гідромодуль інтегровано з бойлером непрямого нагріву, розширювальним баком і пластинчастим теплообмінником. Важливою частиною монтажу стала установка фільтраційного блоку — змонтовано два фільтри грубого та тонкого очищення для захисту обладнання від механічних домішок та підвищення довговічності системи. У нижній частині системи встановлений гідроакумулятор, який забезпечує стабільний тиск у водопостачанні та зменшує навантаження на насосне обладнання.

Уся система виконана максимально охайно та функціонально, з урахуванням майбутнього сервісного обслуговування. Такий підхід до монтажу гарантує надійну й ефективну роботу теплового насоса та пов’язаних компонентів у будь-яких режимах експлуатації.

3. Монтаж додаткового теплообмінника Raymer B3-050-66 на 3.5 кв.м

У цьому проєкті спеціалісти нашої компанії виконали монтаж додаткового пластинчастого теплообмінника, який було інтегровано між гідромодулем теплового насосу Raymer та бойлером непрямого нагріву.

Призначення теплообмінника
Його завдання — передача теплової енергії з контуру теплового насоса до системи ГВП або опалення, забезпечуючи ефективну роботу без прямого контакту теплоносіїв. Це особливо актуально для систем, де потрібно розділити гідравлічні контури або захистити дорогі компоненти від можливого забруднення.

Особливості монтажу

• Теплообмінник встановлено на стіні в горизонтальній площині, з урахуванням доступу для сервісного обслуговування.

• Всі підключення ізольовані теплотрубною ізоляцією для запобігання тепловтрат.

• З обох боків теплообмінника встановлено запірну арматуру та зливні крани, що спрощує демонтаж і промивку при необхідності.

• Для забезпечення циркуляції теплоносія встановлено два циркуляційні насоси з керуванням, кожен зі свого боку теплообмінника.

Загальна інтеграція
Теплообмінник працює у зв’язці з гідромодулем, розширювальними баками, бойлером ГВП та системою очищення води. Такий підхід дозволяє гнучко керувати температурними режимами та підвищити ефективність опалення і нагріву води.

Цей варіант рішення дозволив забезпечити високу надійність системи при компактному монтажі у невеликому приміщенні.

4. Циркуляційний насос у системі опалення

Для ефективної роботи системи опалення у цьому проєкті був встановлений циркуляційний насос Raymer T8-139W. Це сучасне обладнання з функцією змінної частоти обертання, що дозволяє автоматично регулювати інтенсивність циркуляції в залежності від температури теплоносія та потреб користувача. Завдяки такому підходу насос не працює на максимум постійно, що знижує навантаження на систему, зменшує споживання електроенергії та подовжує термін служби обладнання.

Насос виготовлений із нікельованого чавуну, що забезпечує високу стійкість до корозії та ідеально підходить для встановлення у складних умовах, таких як обмежені простори котельні, які були у даному випадку. Його компактні розміри також стали перевагою при монтажі в тісному приміщенні.

Додатковими перевагами насосу є:

• Низький рівень шуму під час роботи.

• Просте налаштування за допомогою електронного блоку керування.

• Надійна робота у широкому температурному діапазоні.

• Сумісність із системами «тепла підлога» та радіаторним опаленням.

Завдяки встановленню цього циркуляційного насосу вдалося забезпечити стабільну і збалансовану роботу теплового насосу Raymer RAY-32DS2-EVI у будинку площею 350 кв.м. Це важлива складова, яка напряму впливає на комфорт, надійність і економічність всієї системи.

Особливості теплового насоса Raymer RAY-32DS1 EVI:

Економія електроенергії

Тепловий насос є енергозберігаючим рішенням для обігріву. Системи опалення на основі теплових насосів можуть заощадити до 80% електроенергії порівняно з традиційними методами. Це відбувається завдяки використанню тепла з навколишнього середовища для обігріву замість прямого виробництва тепла.

Порівняльний аналіз показує, що навіть у холодних умовах тепловий насос здатний ефективно працювати, забезпечуючи тепло в будинку і при цьому знижуючи електроспоживання.

Екологічна чистота

Особливу увагу слід приділити екологічній чистоті теплового насоса. Використання фреону R32 робить його екологічно безпечним варіантом. Зниження викидів CO2 допомагає в боротьбі зі зміною клімату та робить насос стійкішим до екологічних викликів.

Безшумна робота і комфорт:

• Тепловий насос Raymer має безшумну роботу, що дає змогу його використання в різних житлових приміщеннях, не порушуючи комфорту.
• Вбудована функція охолодження в стандартній версії насоса забезпечує приємний мікроклімат у приміщенні навіть у спекотну пору року.

Інверторна технологія

Інверторна технологія в тепловому насосі дає змогу регулювати потужність насоса залежно від реальних потреб. Це означає, що він працює з максимальною ефективністю, підлаштовуючись під зміни зовнішніх умов.

Переваги такої системи полягають у більш стабільному і комфортному обігріві, а також у додатковій економії енергії.

Технологія EVI

Технологія EVI (Enhanced Vapor Injection) у тепловому насосі Raymer RAY-32DS1-EVI – це вдосконалена функція, яка підвищує ефективність і продуктивність теплового насоса, особливо в умовах низьких температур. Технологія EVI працює завдяки впорскуванню додаткової пари в процес стиснення, що дає змогу тепловому насосу підтримувати вищий рівень ефективності навіть під час роботи в холодніших кліматичних умовах.

У стандартному тепловому насосі при зниженні температури зовнішнього повітря СОР, як правило, знижується. Однак у разі використання технології EVI тепловий насос може оптимізувати свою роботу завдяки регулюванню витрати холодоагенту та впорскуванню додаткової пари. У результаті підвищується теплова потужність і ефективність, що робить тепловий насос більш придатним для роботи в зимових умовах.

Віддалений доступ через Wi-Fi

Насоси обладнані функцією віддаленого доступу через Wi-Fi. Це означає, що ви можете керувати насосом і моніторити його роботу за допомогою смартфона або комп’ютера з будь-якої точки, де є доступ в Інтернет.

Надійність і довговічність

Тепловий насос Raymer RAY-32DS1-EVI 380V 32 кВт спліт-система, вирізняється високою надійністю і довговічністю. Сучасні технології та якісні матеріали забезпечують довгий термін служби обладнання.

Досвід використання насоса підтверджується позитивними відгуками користувачів, які відзначають стабільність роботи і рівень комфорту, що забезпечується цим обладнанням.

Користь встановлення Raymer RAY-32DS1-EVI для замовника

Встановлення теплового насоса приносить замовнику ряд важливих переваг:

Економія на енергоспоживанні: Теплові насоси використовують мінімум електроенергії для перетворення тепла з повітря або землі. Це дозволяє значно знизити витрати на опалення в порівнянні з традиційними електрокотлами чи газовими котлами.

Комфорт у будь-яку пору року: Теплові насоси забезпечують як опалення взимку, так і охолодження влітку, дозволяючи підтримувати оптимальну температуру в будинку протягом всього року.

Екологічність: Теплові насоси працюють на основі відновлюваних джерел енергії, зменшуючи викиди CO2 та роблячи внесок у збереження довкілля.

Надійність та тривалий термін служби: Сучасні теплові насоси мають високу надійність і тривалий термін служби, забезпечуючи стабільну роботу системи опалення протягом багатьох років.

Автоматизація і легке керування: Сучасні теплові насоси обладнані інтелектуальними системами управління, включаючи можливість керування через смартфон, що дозволяє легко контролювати роботу системи з будь-якого місця.

Загалом, встановлення теплового насоса Raymer RAY-32DS1-EVI дає замовнику фінансові вигоди, комфорт та екологічні переваги.
