Встановлення теплового насосу Raymer RAY-18DS2-EVI для будинку площею 200 м²
Сучасні технології в опаленні дозволяють значно зменшити витрати на енергоносії та зробити будинок більш комфортним і автономним. У цьому проєкті перед нашою командою стояло завдання переобладнати стару систему опалення, яка працювала виключно на електрокотлі, на більш економічну та ефективну.
Вихідні умови
Будинок загальною площею 200 м² опалювався електрокотлом. Такий варіант мав значні недоліки: високе енергоспоживання та залежність від тарифів на електроенергію. Власники шукали рішення, яке дозволить знизити витрати та забезпечити стабільне тепло навіть у сильні морози.
Обране рішення
Для цього об’єкта було підібрано тепловий насос Raymer RAY-18DS2-EVI, типу спліт-система. Потужність у 18 кВт ідеально відповідає потребам будинку такої площі, забезпечуючи надійне опалення у зимовий період і можливість роботи в режимі охолодження влітку.
Комплектація системи
Оскільки система має працювати не лише на опалення, а й на гаряче водопостачання, було додатково встановлено:
- Бойлер ГВП Raymer DHWP 200 L – оптимальний варіант для сім’ї, який забезпечує постійну наявність гарячої води.
- Накопичувальний бак Raymer IMP 60 L – використовується для стабілізації роботи системи та підтримки необхідного запасу енергії.
Етапи монтажу
1. Монтаж зовнішнього блоку теплового насосу

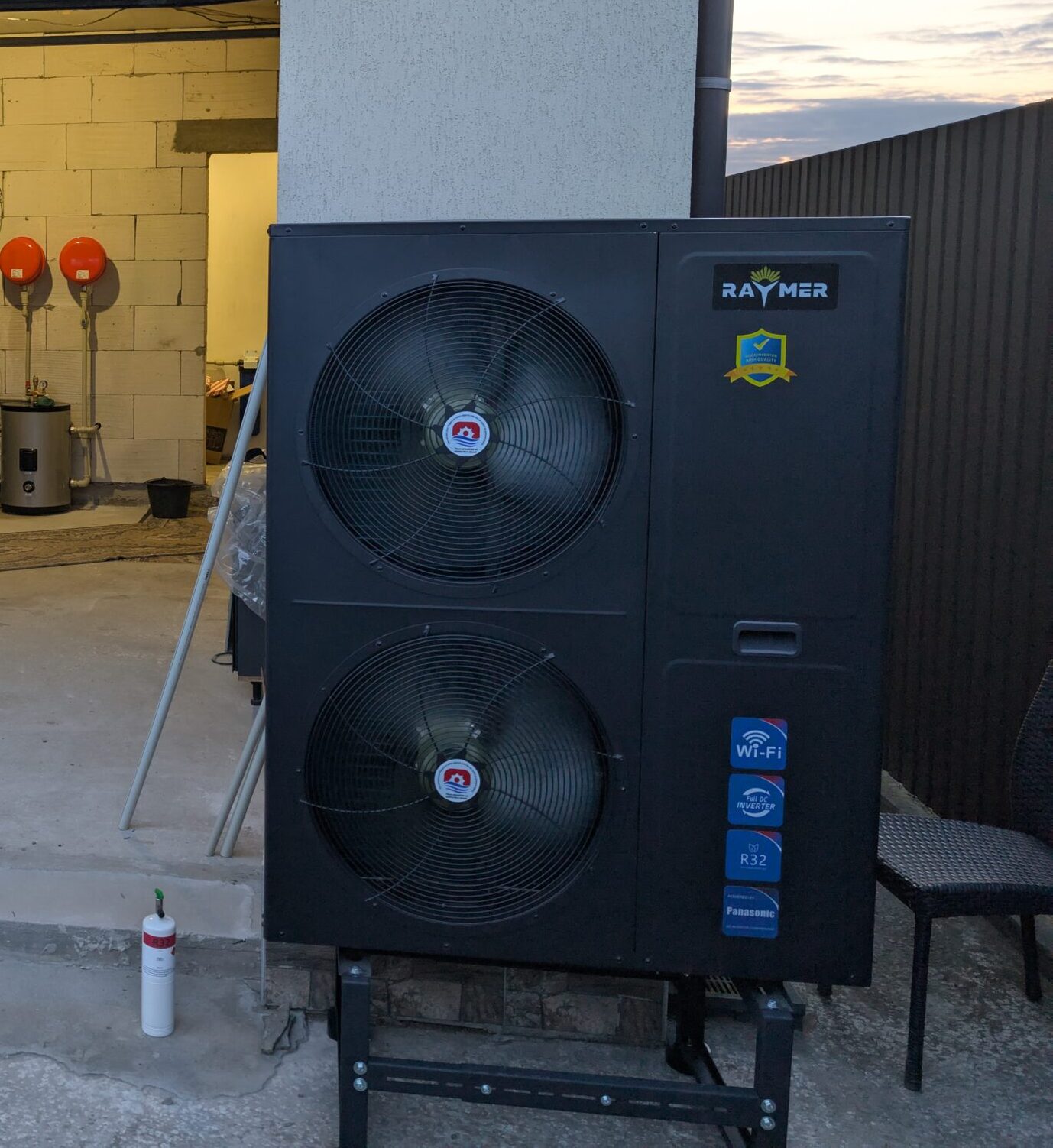

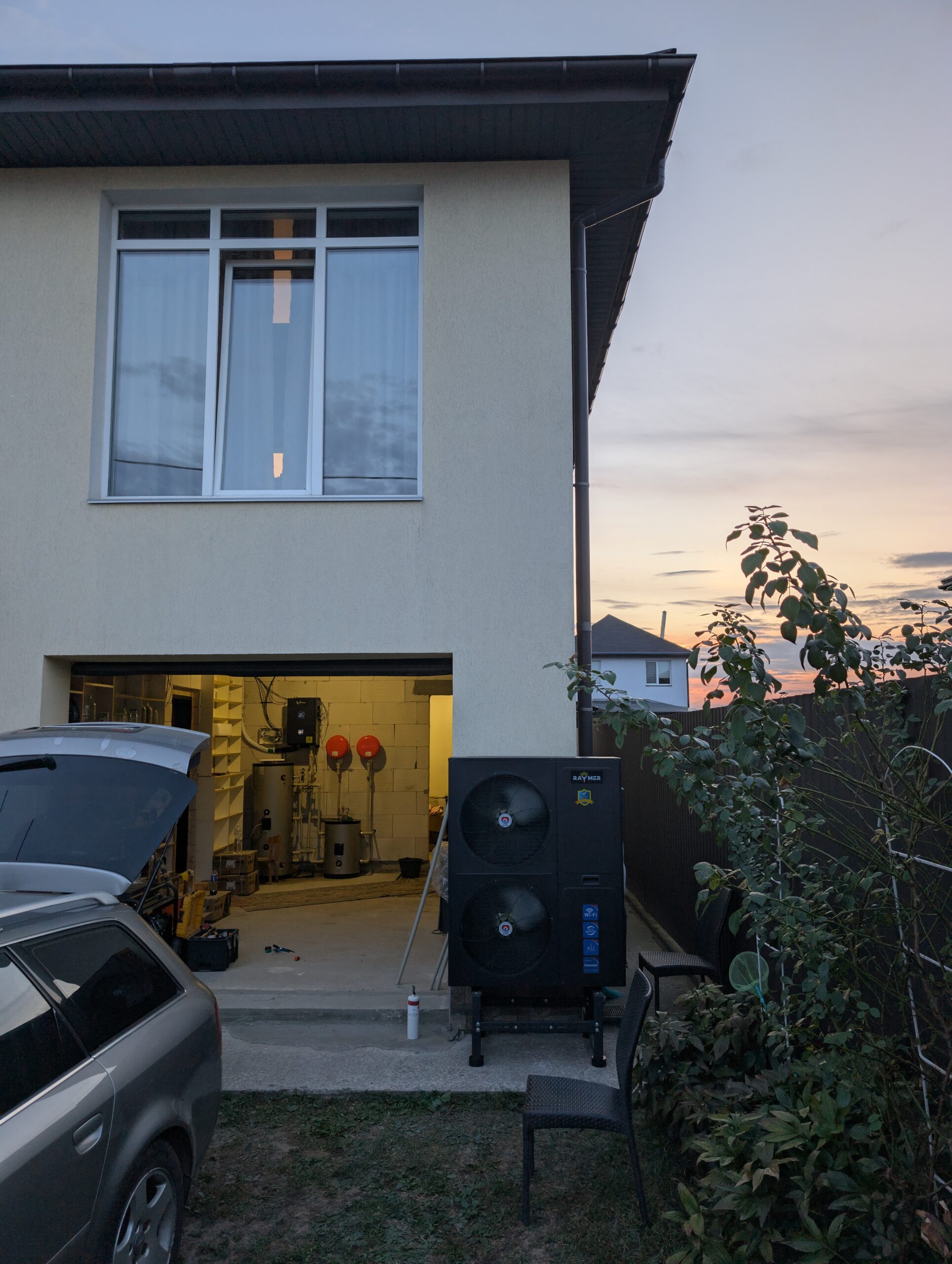

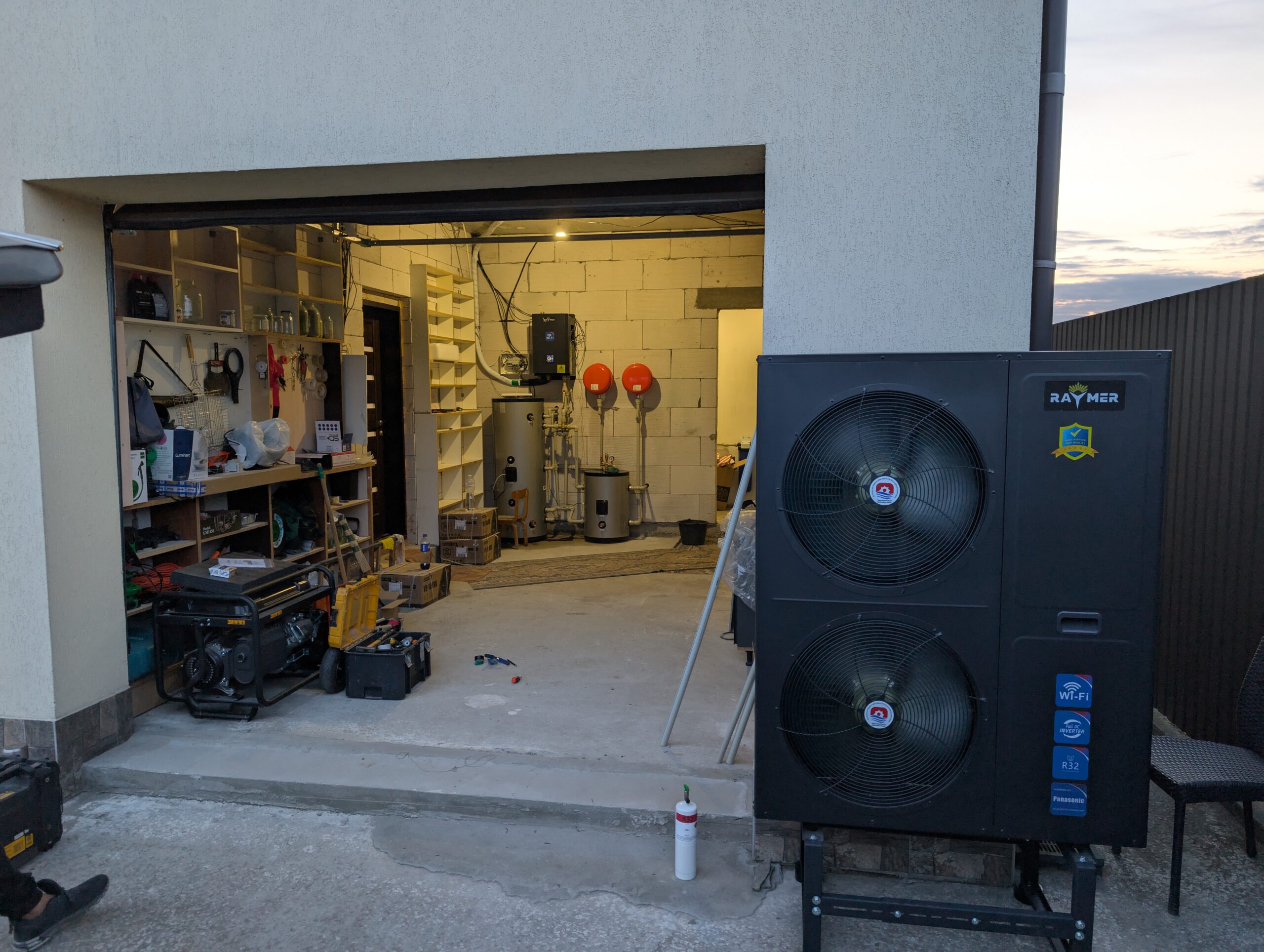

Зовнішній блок теплового насосу Raymer RAY-18DS2-EVI було встановлено на міцну металеву підставку біля заїзду в гараж. Таке розташування було обране з урахуванням зручності обслуговування та мінімального впливу на комфорт мешканців. Оскільки обладнання працює тихо, навіть при близькому розташуванні до житлових кімнат воно не створює шумового дискомфорту.
При монтажі були враховані всі технічні вимоги:
-
Віброізоляція – під зовнішній блок встановлено спеціальні вібропоглинаючі опори, що мінімізують передачу вібрацій на металеву підставку та ґрунт.
-
Відстань до стін та перешкод – дотримано рекомендовані зазори по боках і ззаду блоку для забезпечення вільної циркуляції повітря. Це гарантує ефективну роботу навіть у пікові режими навантаження.
-
Організація дренажу – передбачено відведення конденсату, щоб уникнути обмерзання та накопичення води під обладнанням у зимовий період.
-
Фреонова траса – довжиною близько 10 метрів, прокладена по стелі гаража. Всі з’єднання були виконані з дотриманням технології, із застосуванням якісної теплоізоляції для збереження енергоефективності системи.
-
Естетика та безпека – траса закрита декоративними коробами, що захищають її від механічних пошкоджень та надають акуратного вигляду.
Таким чином, зовнішній блок був змонтований максимально грамотно – з урахуванням надійності, довговічності та зручності експлуатації. Це дозволяє власникам отримати стабільну роботу теплового насосу в будь-який сезон без ризику втрати ефективності.
2. Монтаж внутрішнього блоку теплового насосу та гідравлічних компонентів

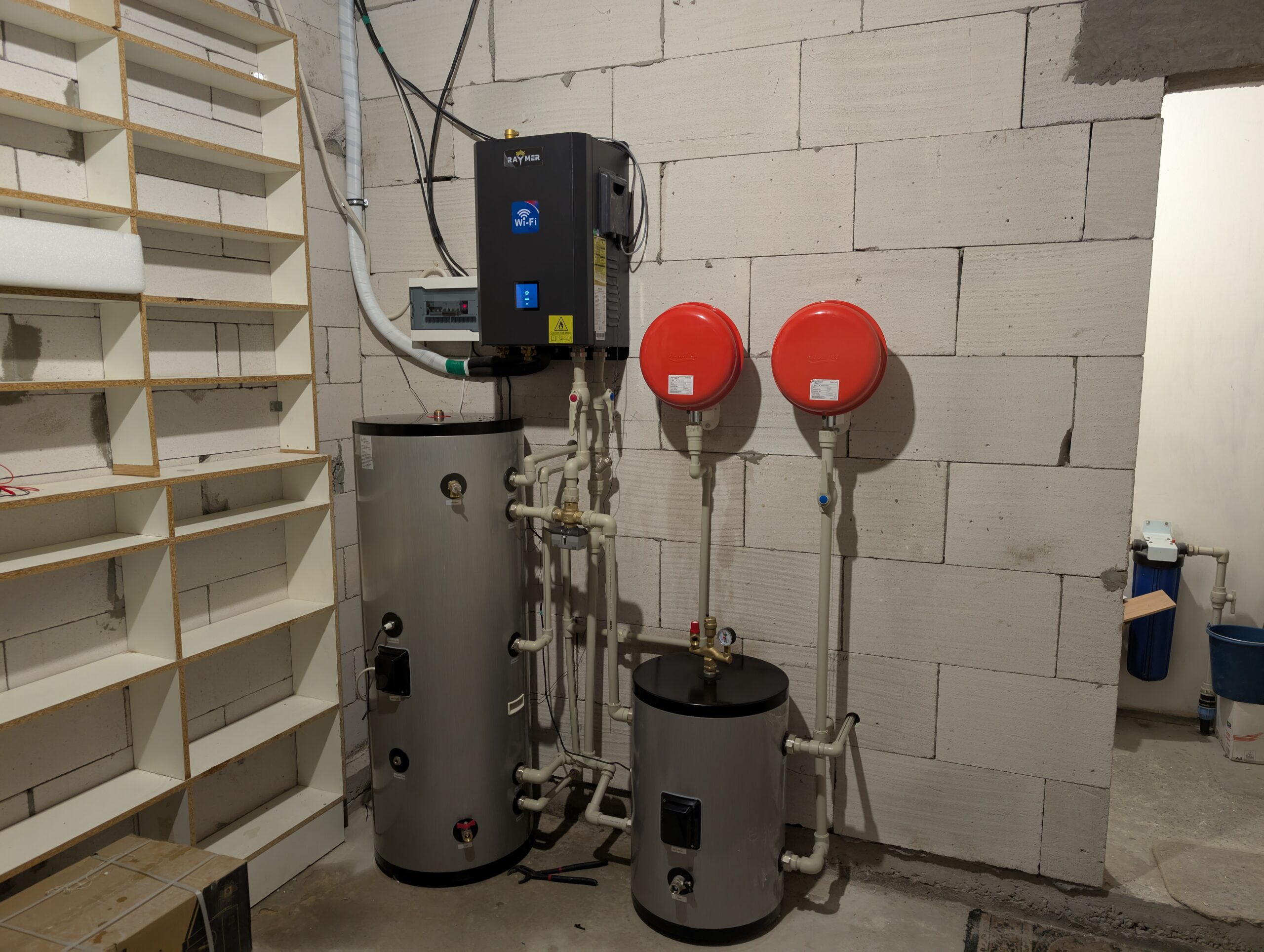

Внутрішній блок теплового насосу Raymer RAY-18DS2-EVI було розміщено у гаражі на задній стіні, де також встановлені буферні ємності та бак ГВП. Це рішення було прийнято з урахуванням обмеженого простору в існуючій котельні, де раніше знаходився лише електрокотел.
Оскільки котельня має дуже малу площу, розміщення всіх необхідних компонентів системи саме там призвело б до ускладнення обслуговування обладнання у майбутньому. Тому оптимальним варіантом стало перенесення основних вузлів у гараж.
Це забезпечує:
-
Зручність доступу – тепер до кожного елемента (гідромодуля, буферних ємностей, бака ГВП, насосних груп) є простий та безпечний підхід для сервісу.
-
Раціональне використання простору – гараж дозволив розмістити обладнання у логічному порядку, що спрощує розводку трубопроводів та кабелів.
-
Безпеку та акуратність – обладнання встановлено вздовж стіни, усі підключення виконані у захисних коробах та ізоляції.
Встановлення в гаражі дало можливість інтегрувати одразу всі гідравлічні елементи системи:
-
Буферна ємність на 60 літрів для стабілізації роботи теплового насосу.
-
Бак ГВП на 200 літрів для приготування гарячої води.
-
Гідравлічні розводки, які під’єднують систему до опалення будинку.
Таке розташування не лише зробило систему більш доступною для обслуговування, але й гарантує її стабільну роботу протягом багатьох років.

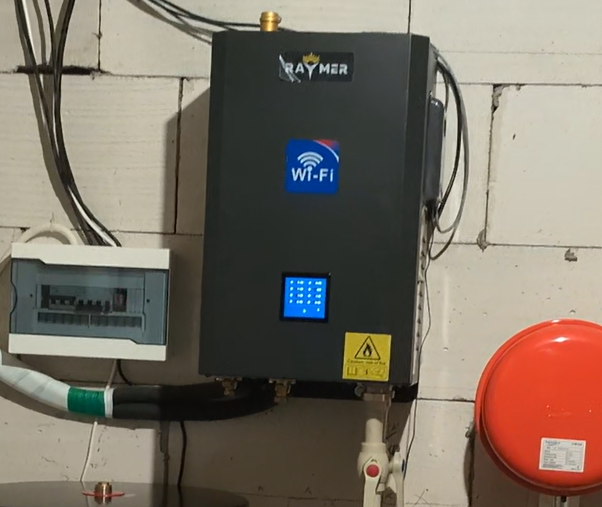

3. Монтаж гідромодуля теплового насосу Raymer
Гідромодуль теплового насосу Raymer RAY-18DS2-EVI було змонтовано безпосередньо в гаражі поруч із буферними ємностями та баком ГВП. Таке розташування дозволяє зручно інтегрувати його в гідравлічну схему системи та забезпечити простий доступ для сервісного обслуговування.
Гідромодуль виконує ключову функцію — він відповідає за циркуляцію теплоносія між зовнішнім блоком, буферними ємностями та системою опалення будинку. Для цього було виконано:
-
Підключення до зовнішнього блоку через фреонову трасу довжиною близько 10 м, яка проходить по стелі гаража.
-
Гідравлічне підключення до буферної ємності на 60 літрів, яка стабілізує роботу теплового насосу та захищає систему від частих пусків.
-
Підключення бака ГВП об’ємом 200 літрів через триходовий клапан. Це дозволяє автоматично перемикати роботу системи між опаленням і нагрівом гарячої води.
-
Інтеграцію розширювального бака, який захищає систему від перепадів тиску та забезпечує стабільність роботи.
-
Електричне підключення кабелем для можливості прямого нагріву бака ГВП від мережі у разі потреби.
Гідромодуль змонтований на зручній висоті для обслуговування, усі підключення виконані із застосуванням теплоізоляції та захисних матеріалів. Це дозволяє зберігати енергоефективність системи та забезпечує її довговічність.
4. Підключення баків у системі

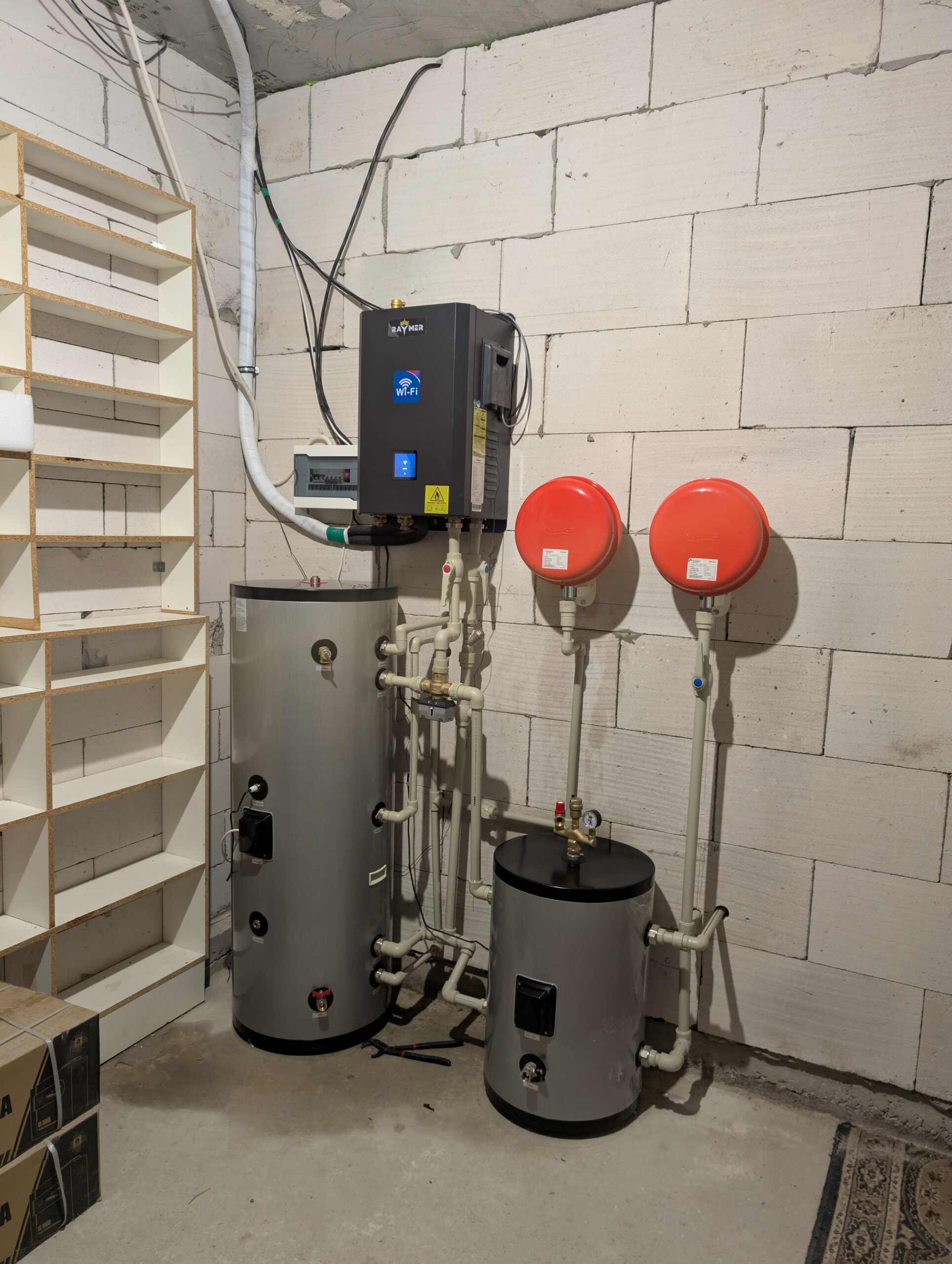

У системі використано два основних баки — це бойлер гарячого водопостачання об’ємом 200 літрів та буферна ємність на 60 літрів. Бойлер підключений до гідромодуля через триходовий клапан, який автоматично перемикає роботу теплового насоса між контурами опалення і нагрівом води. До бойлера заведені патрубки для подачі холодної води та відбору гарячої, а також передбачено можливість підключення додаткового електричного ТЕНу.
Буферна ємність виконує роль стабілізатора, вирівнює роботу теплового насоса і зменшує кількість його включень та виключень. Саме через неї проходить теплоносій перед подачею у систему опалення. На буфері встановлена група безпеки — манометр, автоматичний повітровідвідник і запобіжний клапан.
Окремо змонтовано два розширювальні баки, закріплені на стіні. Один з них відповідає за компенсацію теплового розширення у контурі опалення, другий — у контурі гарячої води. Завдяки цьому в системі підтримується стабільний тиск і забезпечується надійний захист обладнання від гідроударів та перевантажень.
5. Інтеграція в існуючу систему опалення

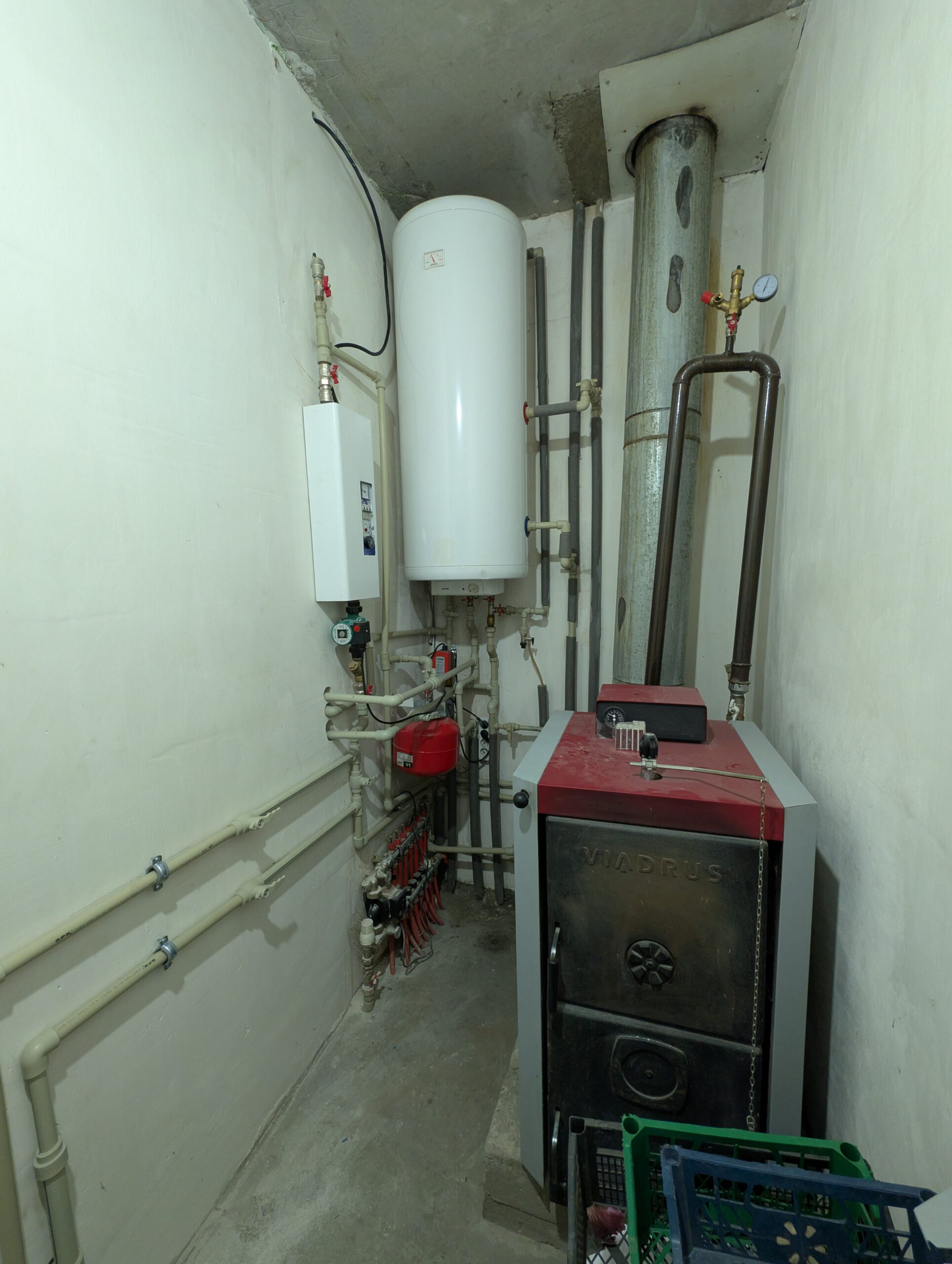

Змонтована система теплового насоса органічно інтегрована в уже існуючу схему опалення будинку. Раніше опалення працювало на основі електричного та твердопаливного котлів, і саме їх залишили як резервні джерела тепла. Підключення теплового насоса виконане так, щоб зберегти гнучкість та забезпечити максимально ефективну роботу всієї системи.

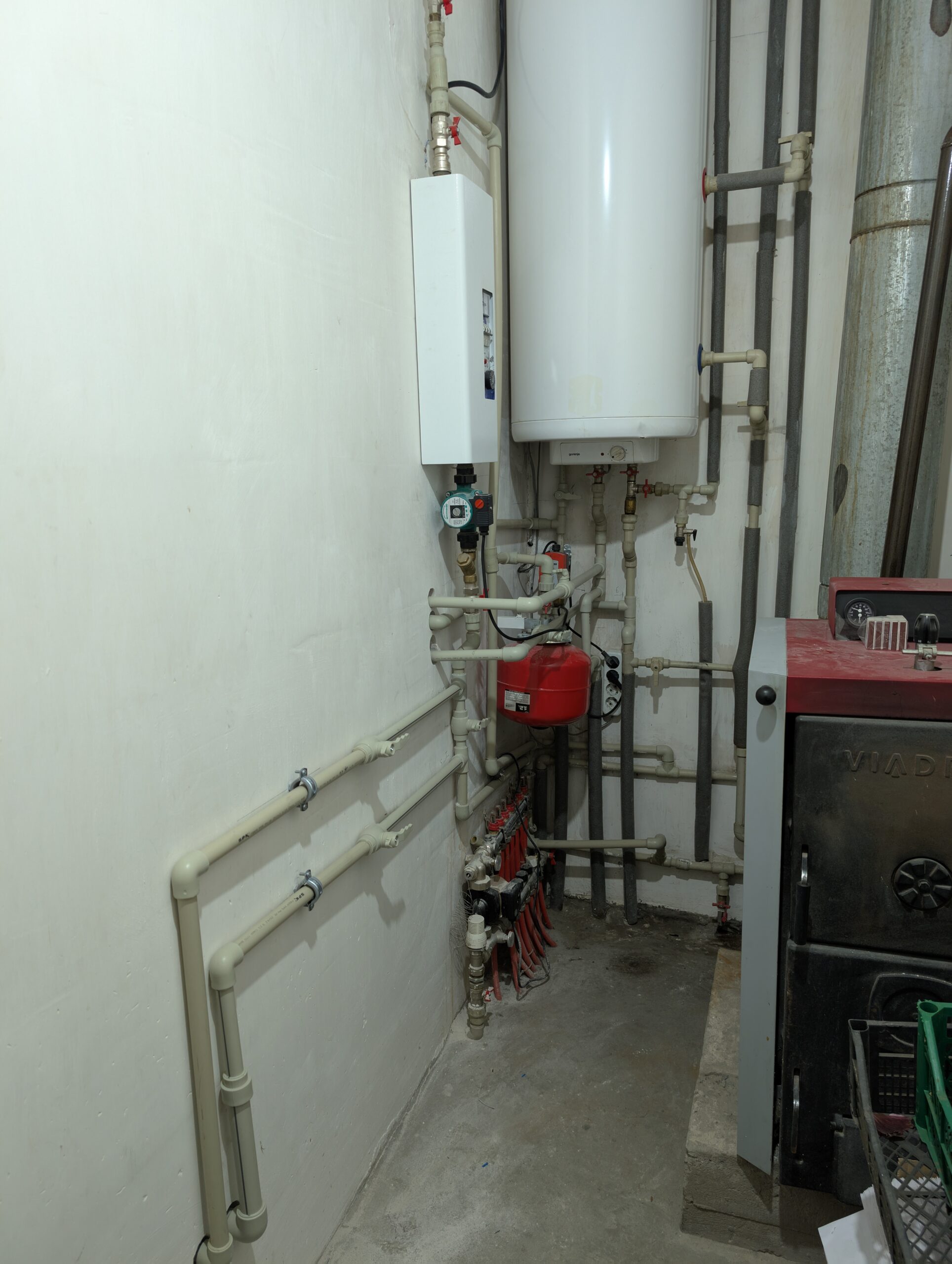

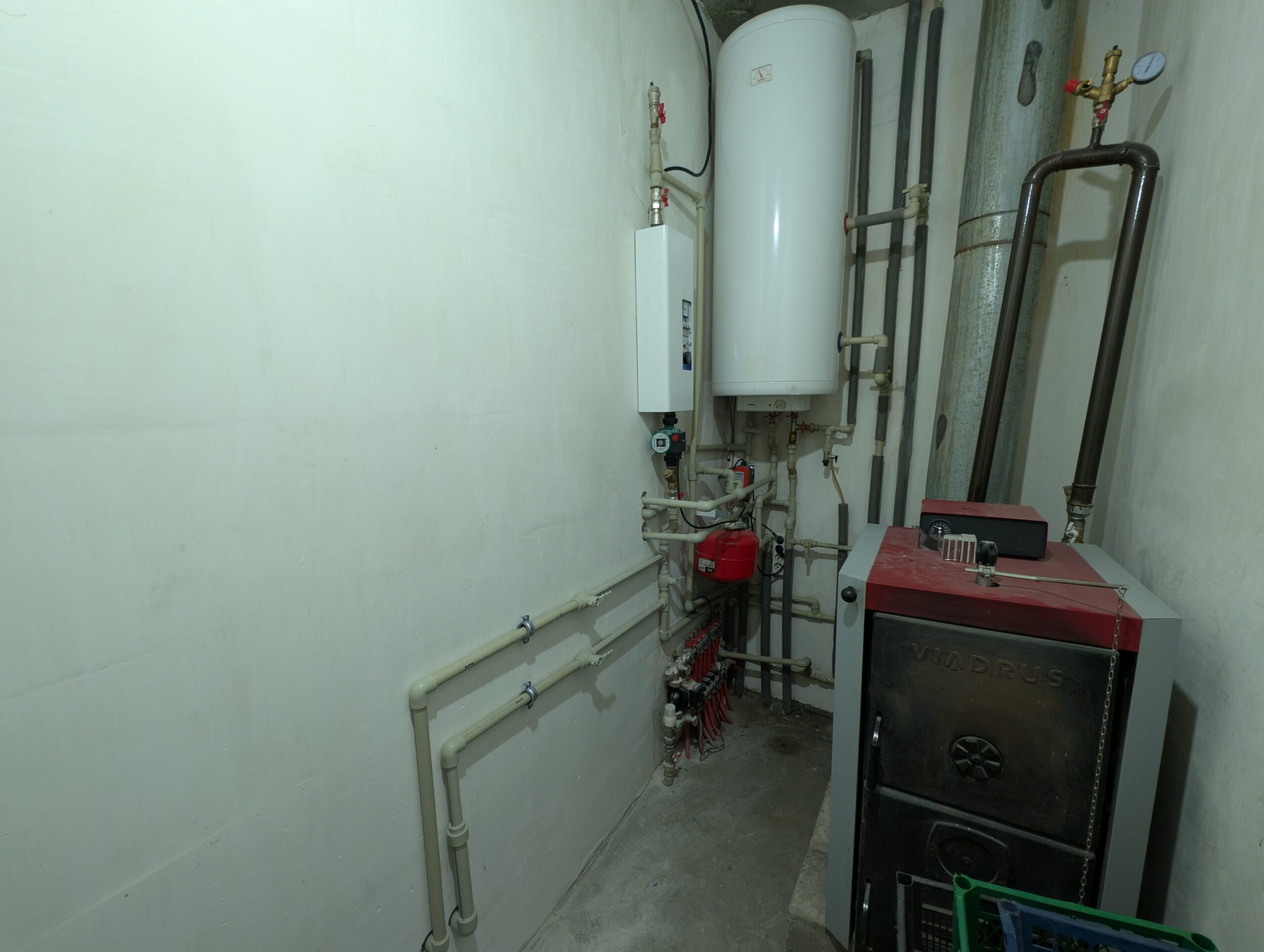

Біля електричного котла залишився в роботі циркуляційний насос, який подає теплоносій на другий поверх. Він працює через вимкнений електричний котел, що дозволяє уникнути перебудови трубопроводів. Для першого поверху система опалення побудована на основі теплої підлоги, тому новий тепловий насос одночасно забезпечує подачу теплоносія на дві гілки – радіаторну для другого поверху та контур теплої підлоги для першого.
Завдяки такій інтеграції тепловий насос став основним джерелом тепла, тоді як електричний та твердопаливний котли можуть підключатися в роботу у разі підвищених навантажень, аварійних ситуацій або при бажанні власників. Це створює багаторівневу систему опалення з високою надійністю, гнучкістю та економічністю.
Переваги інтегрованої системи опалення для замовника
Для замовника така система має одразу кілька важливих переваг.
Насамперед – економічність: тепловий насос споживає значно менше електроенергії порівняно з електрокотлом, при цьому забезпечує стабільне та комфортне опалення. Завдяки інтеграції з уже існуючими джерелами тепла власник отримує універсальну та надійну систему: у разі сильних морозів або аварії завжди можна підключити твердопаливний чи електричний котел.
Ще одна важлива перевага – комфорт і гнучкість. Система розподіляє тепло на дві гілки: теплу підлогу на першому поверсі та радіатори на другому. Це дозволяє підтримувати індивідуальний мікроклімат у кожній зоні будинку без додаткових переробок.
Також власник отримує енергонезалежність та захист від зростання тарифів: при бажанні систему легко інтегрувати з сонячними панелями, що ще більше знизить витрати.
І нарешті, важлива перевага – довговічність та надійність. Тепловий насос працює в автоматичному режимі, не потребує постійного контролю, а резервні джерела тепла дають впевненість, що в будинку завжди буде тепло, незалежно від умов.
