Мета проекту:
У цьому проекті наша команда виконала заміни застарілої системи опалення на сучасне, енергоефективне рішення з використанням теплового насоса. Основна мета – зменшити витрати на опалення та гаряче водопостачання, забезпечити стабільний мікроклімат у будинку незалежно від пори року.
Перед початком монтажних робіт було проведено аналіз ергономічних характеристик будівлі, включаючи її теплоізоляцію, конфігурацію приміщень та особливості розподілу теплового навантаження. Завдяки цьому вдалося підібрати оптимальну схему підключення та забезпечити рівномірний розподіл тепла по всьому будинку.
До модернізації будинок опалювався електричним котлом, який працював за принципом «1 кВт спожитої електроенергії = 1 кВт тепла». Така схема мала високі витрати на опалення, особливо в холодну пору року. Вибір на користь теплового насоса Raymer RAY-18DS2-EVI (380V) був зроблений для оптимізації енергоспоживання, зменшення витрат та підвищення комфорту проживання.
Завдяки високій енергоефективності будівлі тепловий насос працює максимально ефективно, споживаючи 1 кВт електроенергії для вироблення до 5 кВт теплової енергії. Це дозволяє значно скоротити витрати на опалення у порівнянні з попередньою системою.
1. Монтаж зовнішнього блоку

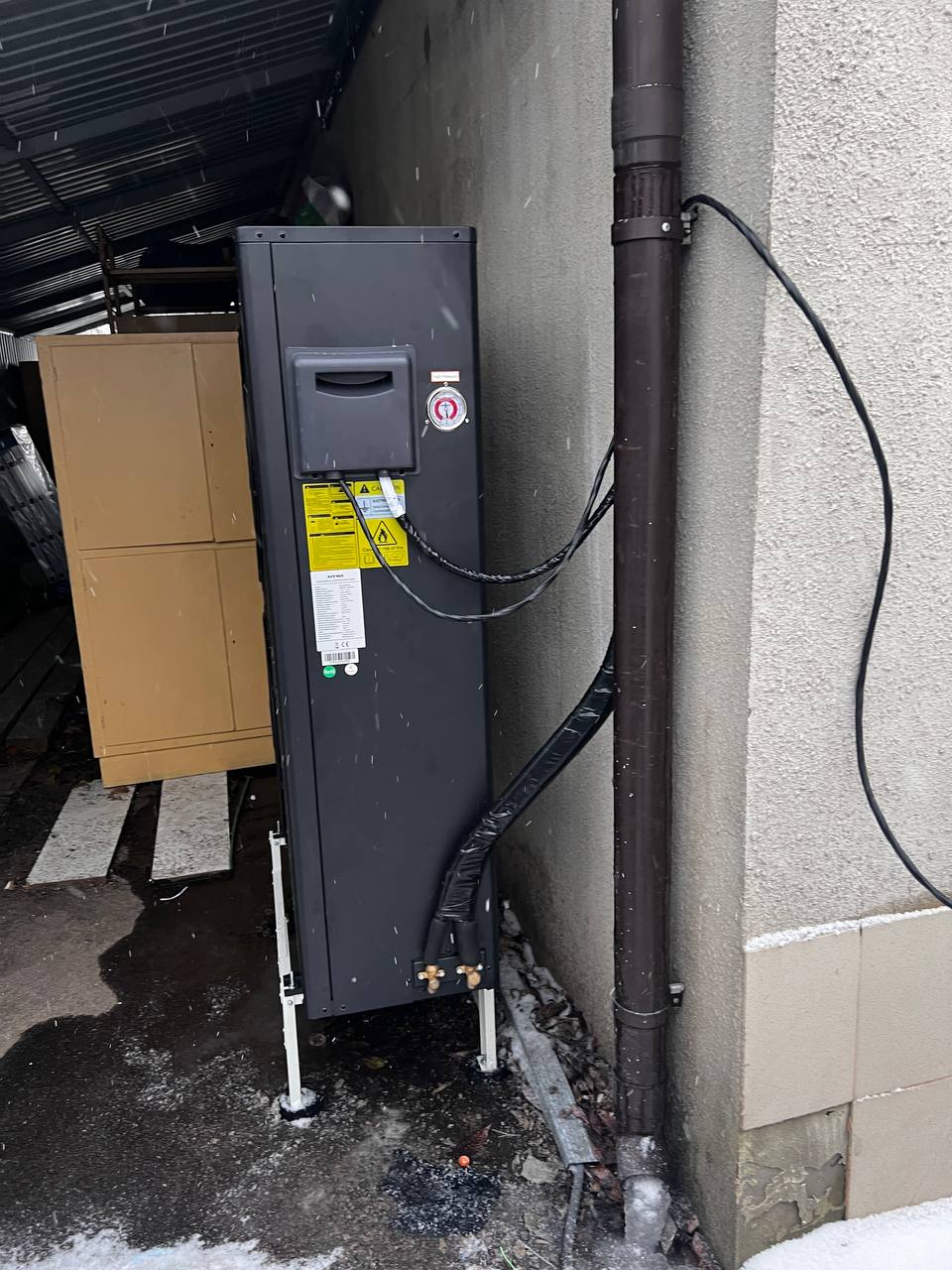

Зовнішній блок теплового насоса Raymer RAY-18DS2-EVI (380V) встановлено на спеціальній металевій конструкції, яка забезпечує стійкість та правильне розташування агрегата. Такий монтаж дозволяє зменшити вібрації та покращити циркуляцію повітря навколо теплообмінника, що є критично важливим для ефективної роботи системи.
Тепловий насос розміщено у захищеній зоні під навісом біля стіни будівлі, що допомагає мінімізувати вплив снігу та дощу на агрегат, проте водночас забезпечує достатній простір для вільного забору та відведення повітря. Враховано необхідну відстань від стіни та інших об’єктів для запобігання рециркуляції повітря, що могло б негативно впливати на продуктивність обладнання.
На корпусі видно позначки Wi-Fi-керування, що свідчить про можливість дистанційного моніторингу та регулювання роботи пристрою через мобільний додаток. Завдяки технології EVI (Enhanced Vapor Injection) тепловий насос здатний ефективно працювати при низьких температурах, що особливо важливо для холодного клімату.
Монтаж виконаний з дотриманням стандартів підключення до трифазної електромережі (380V), що забезпечує стабільну роботу компресора та інших компонентів. Дренажна система організована таким чином, щоб талі води та конденсат не накопичувалися під агрегатом, що особливо актуально в зимовий період.
Цей зовнішній блок є частиною системи опалення для будинку площею 150 м², забезпечуючи ефективний обігрів навіть при низьких температурах завдяки інверторній технології, що оптимізує споживання електроенергії та підтримує стабільний температурний режим у будинку.
2. Встановлення гідромодуля
Встановлений гідромодуль Raymer є ключовим компонентом системи опалення на базі теплового насоса. Він виконує функцію керування гідравлічними процесами, зокрема циркуляцією теплоносія, підтриманням необхідного тиску та температури в системі.

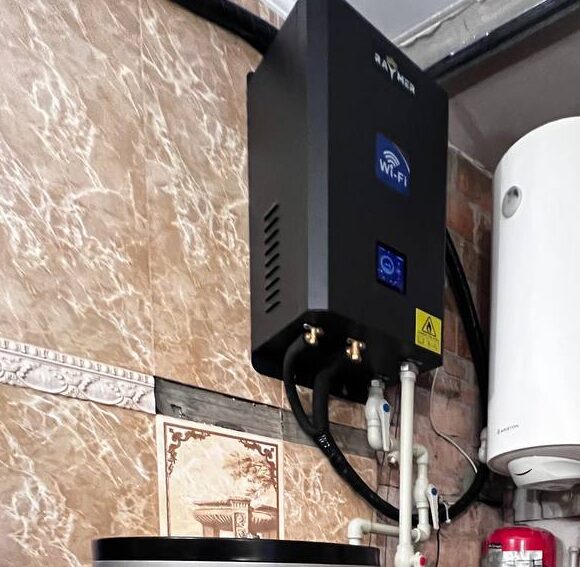

Гідромодуль змонтований на стіні у приміщенні з облицьованими кахлем стінами, що забезпечує його захист від зовнішніх факторів та спрощує обслуговування. Підключення здійснене через гнучкі термоізольовані трубопроводи, що забезпечують ефективне транспортування теплоносія без значних тепловтрат. Видно, що з’єднання виконані через запірну арматуру та фітинги, що дозволяє легко здійснювати сервісне обслуговування або заміну окремих елементів.
На передній панелі пристрою розташований сенсорний дисплей для контролю та налаштування роботи системи, а також присутня наклейка Wi-Fi, що вказує на можливість дистанційного керування через інтернет. Це дозволяє користувачу віддалено змінювати параметри роботи, моніторити стан системи та отримувати повідомлення про можливі збої.
Гідромодуль підключений до водопровідної системи будинку, а також з’єднаний із бойлером непрямого нагріву та баком-накопичувачем, який забезпечує нагрів гарячої води для побутових потреб. На зображенні також видно розширювальний бак, який компенсує зміни об’єму теплоносія при нагріванні та захищає систему від гідроударів.
Загалом встановлення виконане акуратно, з урахуванням технічних вимог і зручності подальшого обслуговування. Використання гідромодуля в такій конфігурації дозволяє ефективно регулювати роботу всієї опалювальної системи, оптимізуючи витрати електроенергії та забезпечуючи комфортні умови в будинку.

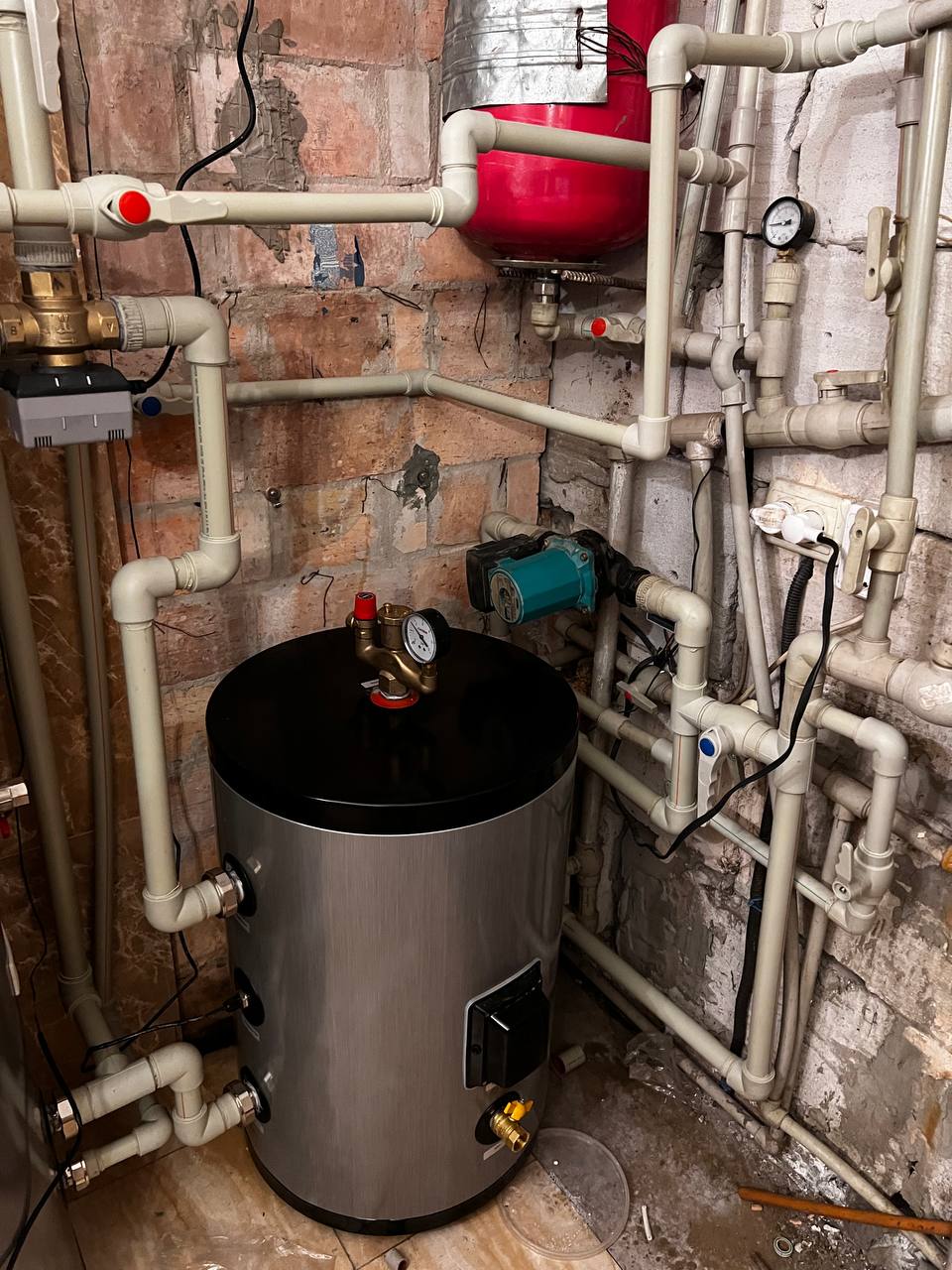

3. Встановлення баку-накопичувача Raymer IMP 60
Встановлення бака-накопичувача в системі теплового насоса Raymer RAY-18DS2-EVI виконано для забезпечення стабільної роботи опалювальної системи та оптимального розподілу тепла. Бак-накопичувач (буферна ємність) використовується для накопичення та зберігання нагрітого теплоносія, що допомагає зменшити циклічне вмикання та вимикання компресора теплового насоса, тим самим продовжуючи його ресурс і підвищуючи енергоефективність системи.
Монтаж бака виконано у приміщенні котельні, де забезпечено зручний доступ для обслуговування. Бак підключено до гідравлічного контуру теплового насоса через подаючу та зворотну лінії теплоносія. На вході встановлюються запірні крани для можливості відключення бака від системи у разі необхідності обслуговування або ремонту. Також передбачені термоізольовані з’єднання, які допомагають мінімізувати тепловтрати.
Бак підключено безпосередньо до контуру радіаторного опалення.
Додатково передбачається група безпеки з повітровідводом, запобіжним клапаном і манометром, що забезпечує безпечну експлуатацію системи.
Виконання якісного монтажу бака-накопичувача дозволяє стабілізувати роботу теплового насоса, підвищити енергоефективність і забезпечити рівномірний розподіл тепла в системі опалення будинку.

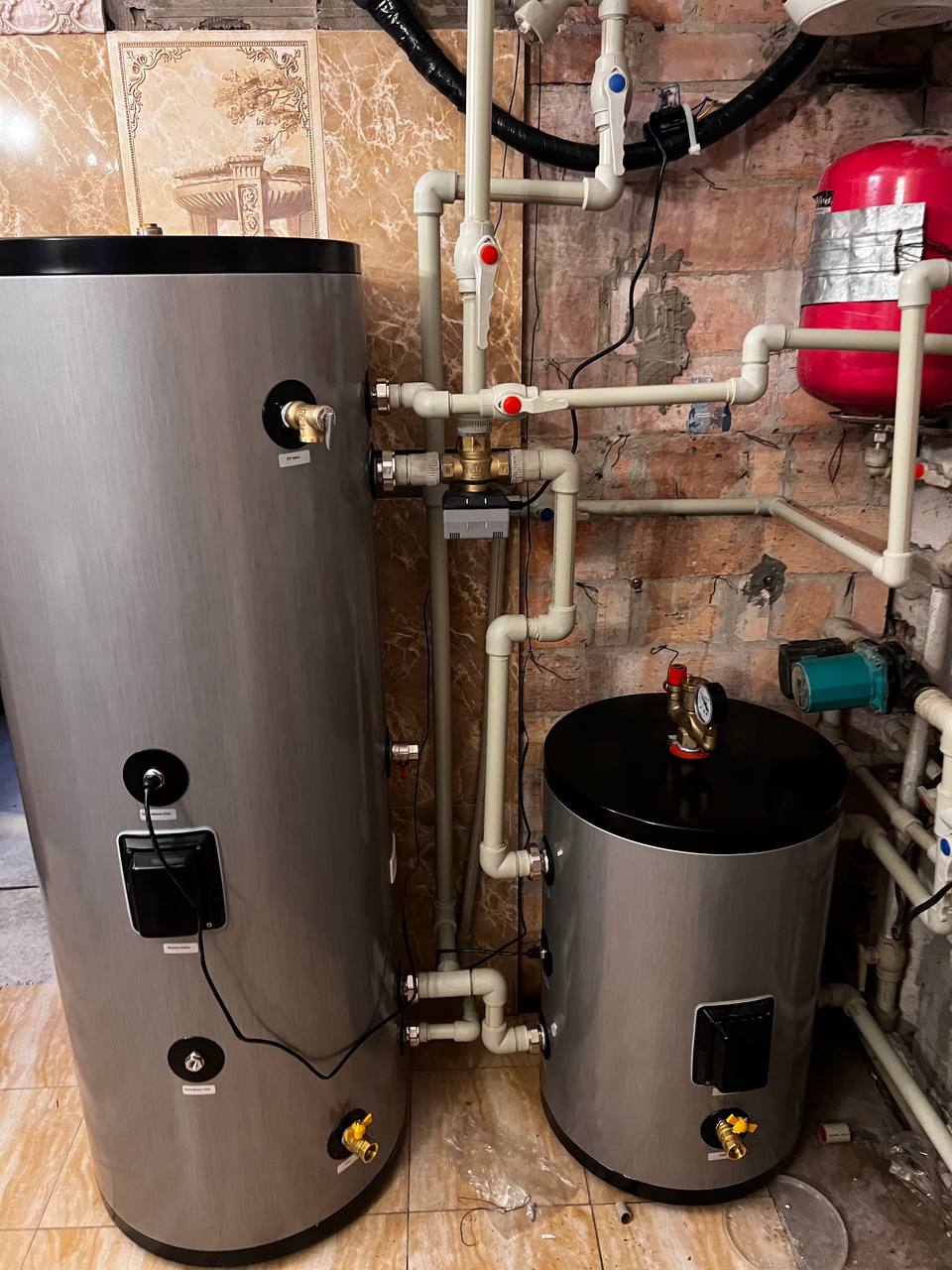

4. Встановлення баку гарячого водопостачання Raymer DHWP 200 L
Встановлення бака гарячого водопостачання (ГВП) Raymer DHWP 200L біля бака-накопичувача у системі теплового насоса Raymer RAY-18DS2-EVI виконується для ефективного забезпечення гарячою водою та оптимального використання енергії.
Бак ГВП розміщений у безпосередній близькості до буферної ємності, що мінімізує втрати тепла та спрощує гідравлічні підключення. Для його підключення використані теплоізольовані трубопроводи, які забезпечують мінімальні втрати енергії при передачі тепла від теплообмінника теплового насоса.
Вхідні та вихідні магістралі обладнані запірною арматурою, що дозволяє легко відключити бак у разі необхідності обслуговування. Для контролю температури передбачені датчики, підключені до системи керування теплового насоса, що дозволяє автоматично регулювати процес нагріву.
Система також містить захисні елементи, такі як запобіжний клапан, група безпеки та повітровідвідник, що запобігають перевищенню тиску та забезпечують безперебійну роботу.
Гаряча вода розподіляється через систему трубопроводів до точок водоспоживання, а завдяки правильному монтажу баку ГВП забезпечується стабільний нагрів та безперервна подача гарячої води навіть при пікових навантаженнях.
5. Допоміжні елементи системи
Триходовий клапан Raymer 325 TW і циркуляційний насос Raymer RS-25/10-180 є важливими елементами системи опалення.
Триходовий клапан Raymer 325 TW використовується для розподілу потоків теплоносія між контуром опалення та баком гарячого водопостачання. Він працює в автоматичному режимі, направляючи теплоносій у бак ГВП, коли потрібно нагріти воду, або в систему опалення, коли пріоритетним є обігрів будинку.
Циркуляційний насос Raymer RS-25/10-180 забезпечує постійний рух теплоносія по системі, рівномірний розподіл тепла та ефективну роботу всіх контурів. Використання енергоефективного насоса дозволяє зменшити витрати електроенергії, оскільки він автоматично регулює швидкість роботи відповідно до потреб опалення. Взаємодія триходового клапана та циркуляційного насоса гарантує стабільне функціонування системи та комфортний мікроклімат у будинку.
Переваги теплового насосу Raymer RAY-18DS2-EVI нового покоління
Тепловий насос Raymer RAY-18DS2-EVI має потужність 18 кВт, що робить його ідеальним для ефективного обігріву приміщень площею до 150 кв.м. Він забезпечує значну економію електроенергії до 80% у порівнянні з традиційними системами опалення, що дозволяє знизити витрати на опалення.
Використовуючи екологічно чисту енергію, цей тепловий насос сприяє зниженню викидів CO2 і позитивно впливає на навколишнє середовище.
Інверторний компресор та технологія Enhanced Vapor Injection (EVI)
Інверторна технологія дозволяє регулювати потужність насоса залежно від потреби, забезпечуючи стабільний і ефективний обігрів приміщення. Завдяки технології Enhanced Vapor Injection (EVI), тепловий насос може працювати при низьких температурах до -30 °C, що розширює можливості використання в різних кліматичних умовах.
Новий чорний дизайн для кращого поглинання тепла
Новий дизайн в чорному кольорі, як результат новітніх розробок та досліджень в галузі теплообладнання для кращого поглинання тепла з навколишнього середовища, робить тепловий насос Raymer RAY-18DS2-EVI найкращим вибором серед інших опалювальних систем.
Чорні поверхні менш схильні до видимих забруднень, пилу та подряпин у порівнянні з білими або світлими поверхнями. Це зменшує потребу в частому очищенні та догляді за пристроєм, що є зручним для користувачів.
Чорний колір має кращу здатність до поглинання тепла, що може бути корисно для зовнішніх блоків теплових насосів у холодну пору року. Це допомагає уникати обмерзання та підвищує ефективність роботи.
Дистанційне керування
Вбудований модуль Wi-Fi дає змогу керувати роботою теплового насосу на відстані. Де б ви не були, ви можете увімкнути/вимкнути тепловий насос, а також відслідковувати його показники маючи доступ до інтернету.
Зручність такої функції полягає в тому, що будучи навіть у поїздці, ви можете завчасно увімкнути та налаштувати роботу опалення або охолодження, і насолоджуватись комфортною температури в домі по прибуттю, не чекаючи доки система запрацює на повну потужність.
