Мета проекту:
Звернення клієнта полягало в розрахунку ефективності встановлення теплового насосу, як альтернативного джерела опалення в будинку на 130 м², так як опалення електрокотлом стало занадто дорогим. В даному домі становлено систему теплої підлоги, тому опалювальна площа доволі велика та вимагає потужного обладнання для нормальної циркуляції води в системі.
Рішення:
Порівнявши витрати електроспоживання електрокотла та теплового насосу, а також його додаткові можливості, такі як охолодження та гаряче водопостачання, клієнт прийняв рішення на користь теплового насосу, який в 4 рази ефективніший за електротел — мається на увазі, що на 1 кВт споживаної електроенергії тепловий насос продукує 4,82 кВт теплової енергії, тоді як продуктивність електрокотла дорівнює 1:1.
На основі даних отриманих від клієнта (товщина утеплення, комунікацій опалення, розміщення радіаторів та котельні) було прийнято рішення встановити тепловий насос Raymer RAY-15DS2-EVI, якого буде цілком достатньо для опалення заданої площі.
Етапи виконаних робіт

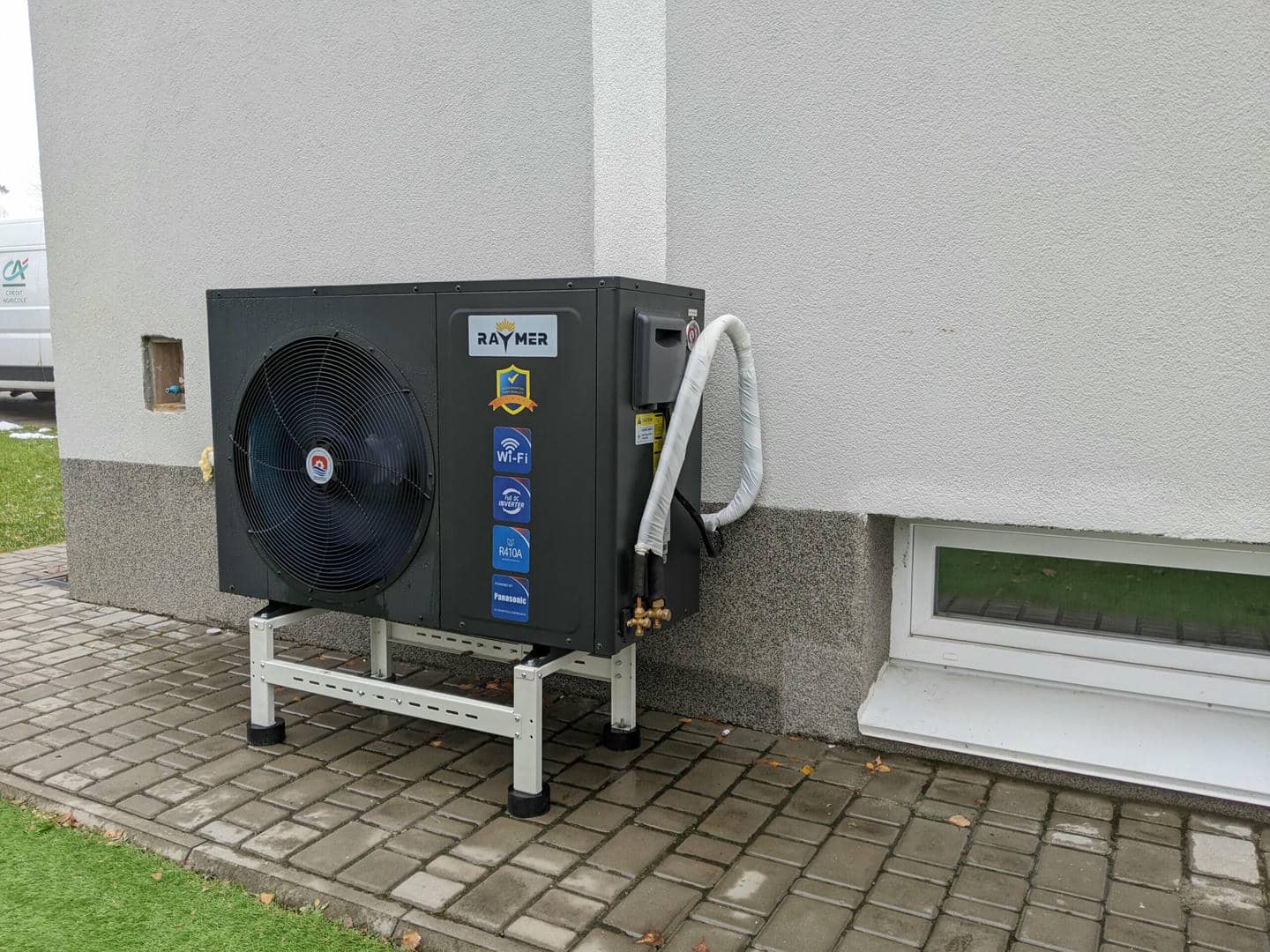

1. Монтаж зовнішнього блоку
Зовнішній блок теплового насосу встановлено на відкритому повітрі для забезпечення безперебійного доступу повітря, щоб повітря гарно циркулювало через теплообмінник.
Блок було встановлено на заводську підставку з антивібраційними опорами, щоб зменшити вплив вібрації на деталі та запобігти їх швидкому зносу.
Фреонову магістраль було прокладено через стіну із відповідною каучуковою ізоляцією, щоб захистити труби від зовнішніх пошкоджень, що можуть спричинити витік фреону назовні.

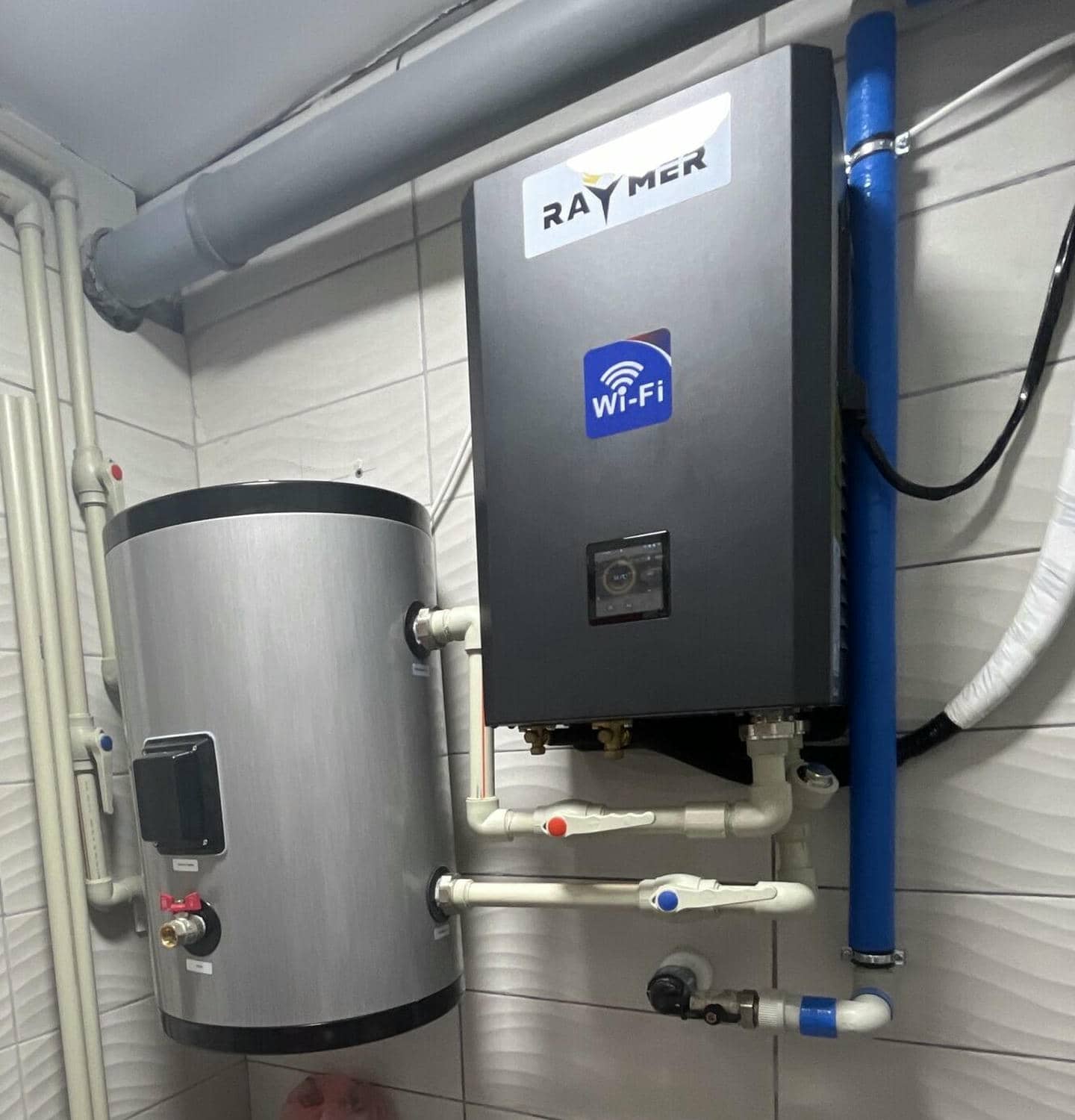

2. Монтаж гідромодуля
Внутрішній блок встановлено на міцні кронштейни на підготовлену основу, що забезпечують міцність всієї конструкції.

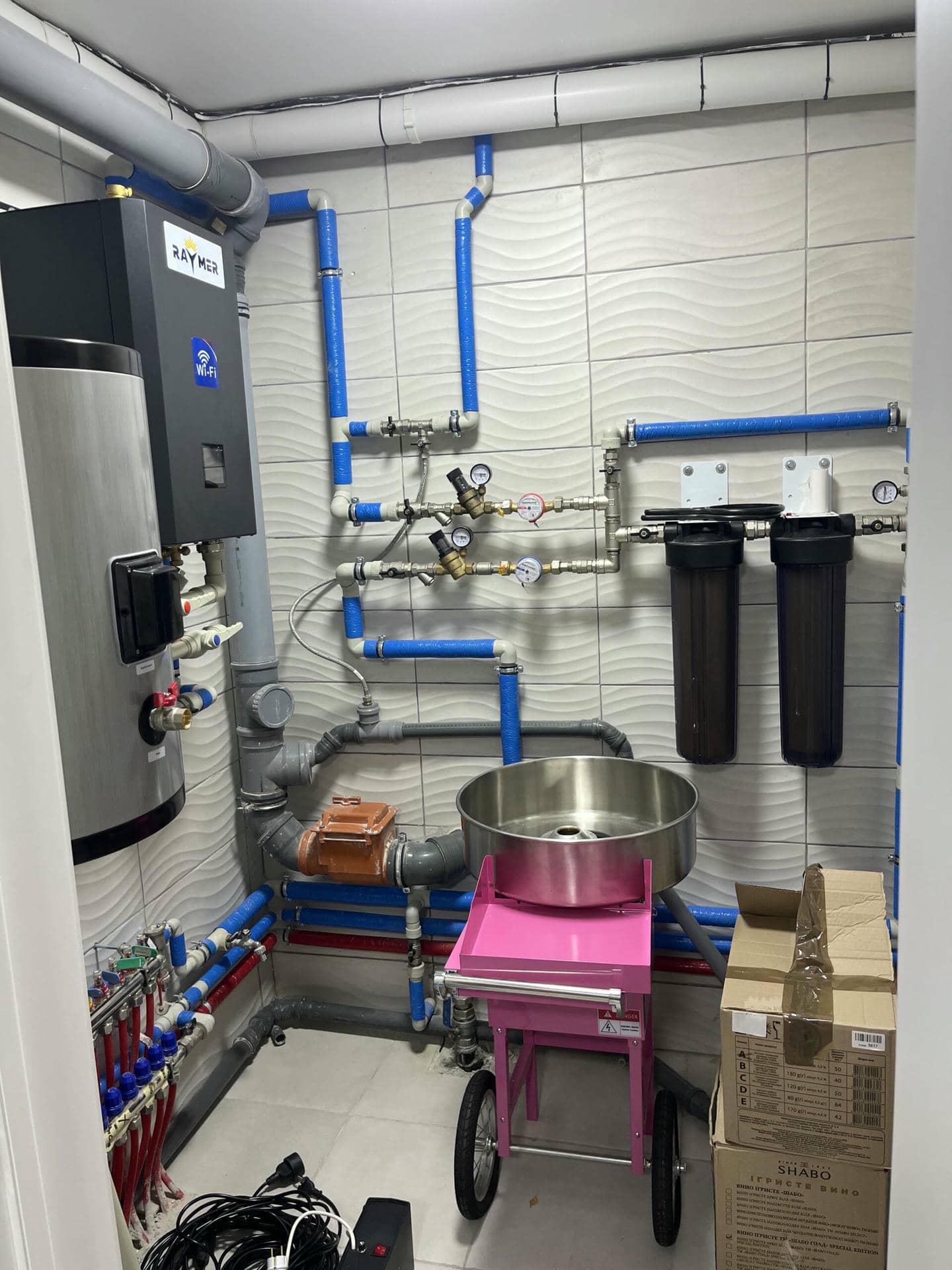

Гідромодуль встановлено в котельні поряд з електрокотлом та гребінкою теплої підлоги, щоб краще та зручніше контролювати зміни в роботи системи.
Встановлено вентилі, що перекривають циркуляцію теплоносія до гідромодуля, якщо потрібно зупинити роботу насоса для техобслуговування та увімкнути електронасос, який залишили як запасне джерело обігріву.

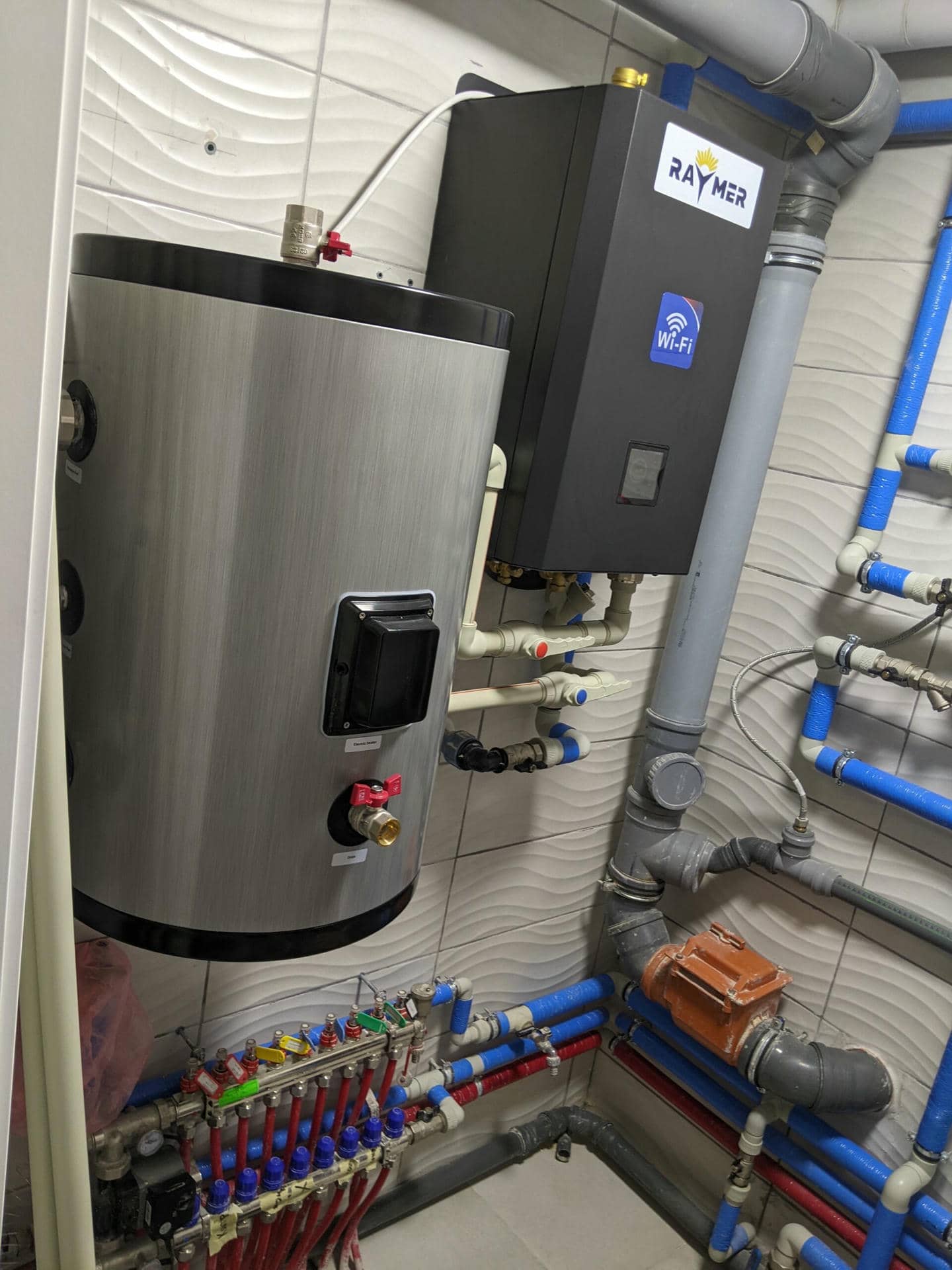

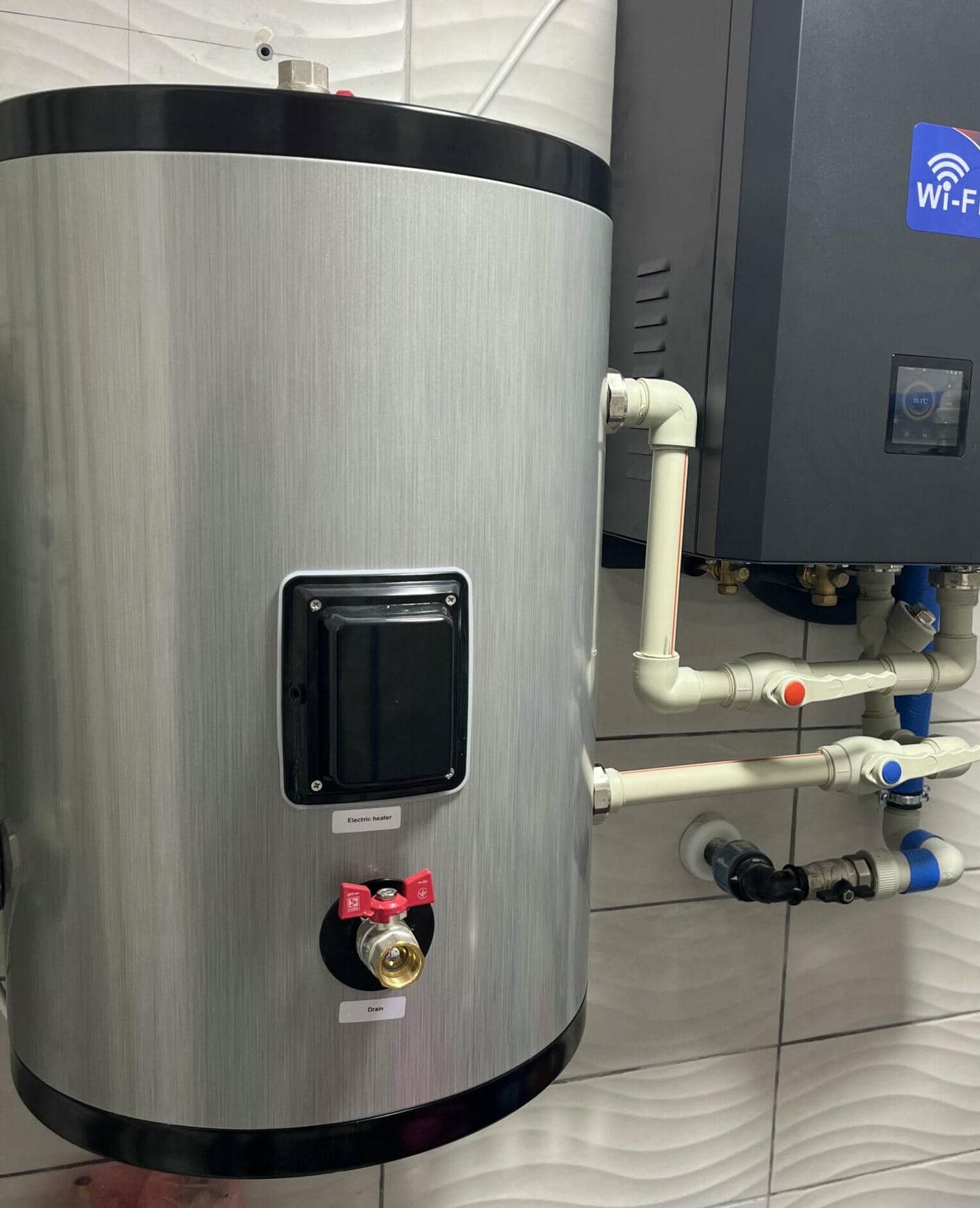

3. Встановлення баку накопичувача
Бак-накопичувач дуже важливий елемент системи теплових насосів і особливо для системи теплої підлоги, щоб тепло в системі зберігалось довше при стабільній температурі, і запобігало частому увімкненню теплового насосу.
Бак використовується для балансування тиску та забезпечення рівномірного розподілу теплоносія між різними контурами (опалення, гаряче водопостачання).
Бак встановлено на підвищенні, щоб зменшити перепад висот між гідромодулем та баком та забезпечити доступ до з’єднань при обслуговуванні системи.
Також бак було з’єднано з електрокотлом, який зможе працювати в парі з баком у разі відключення ТН для технічних робіт.

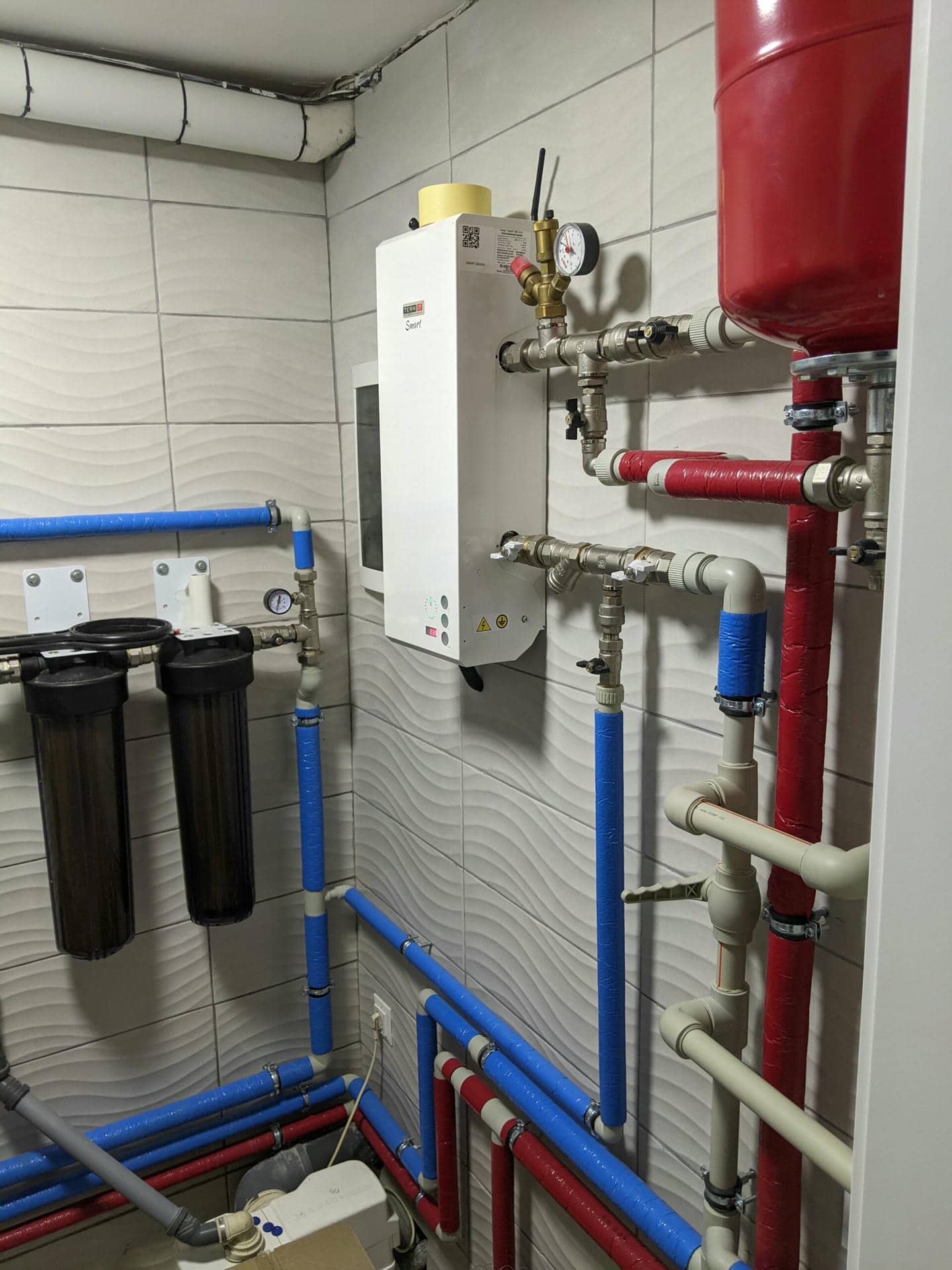

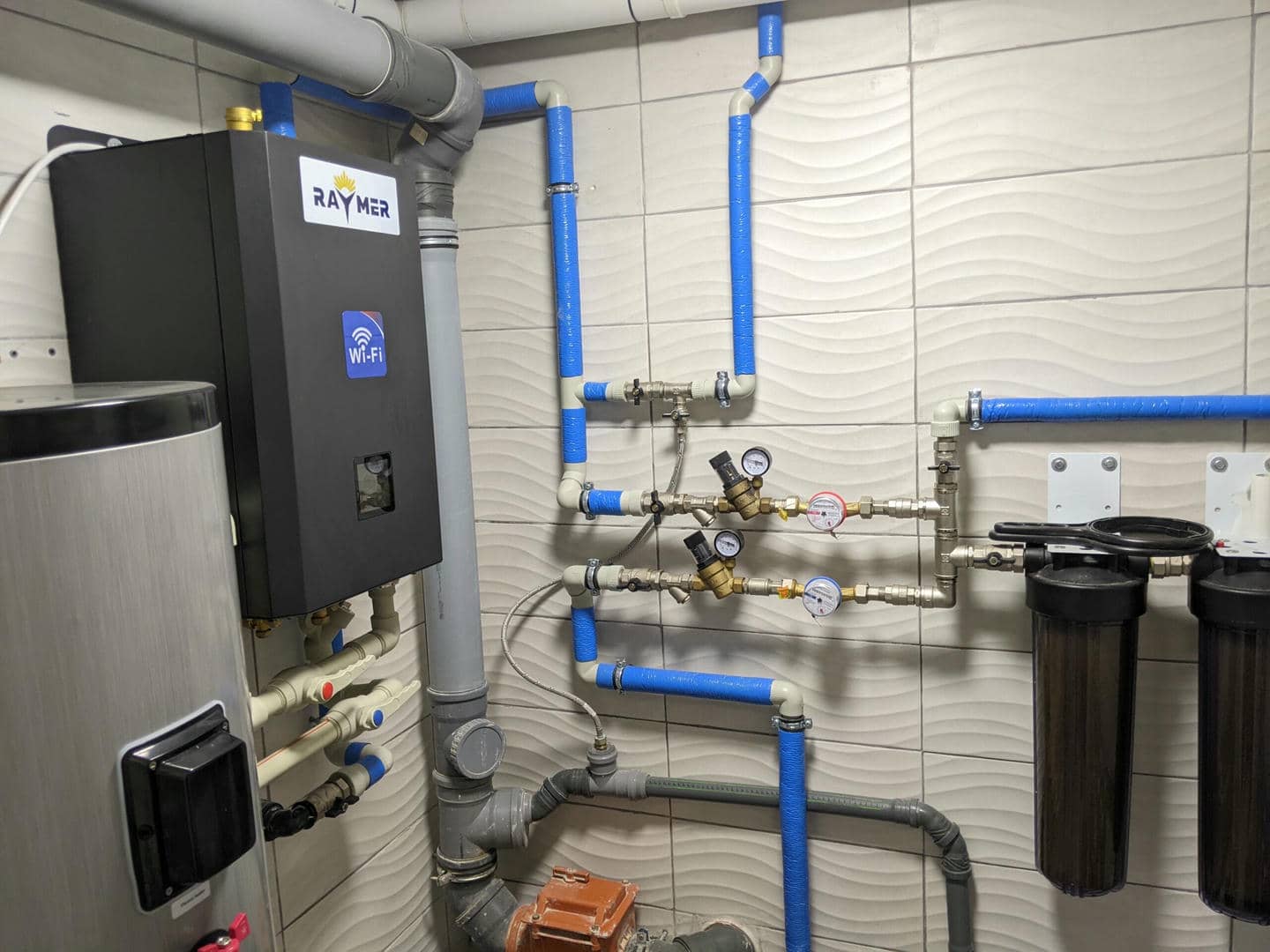

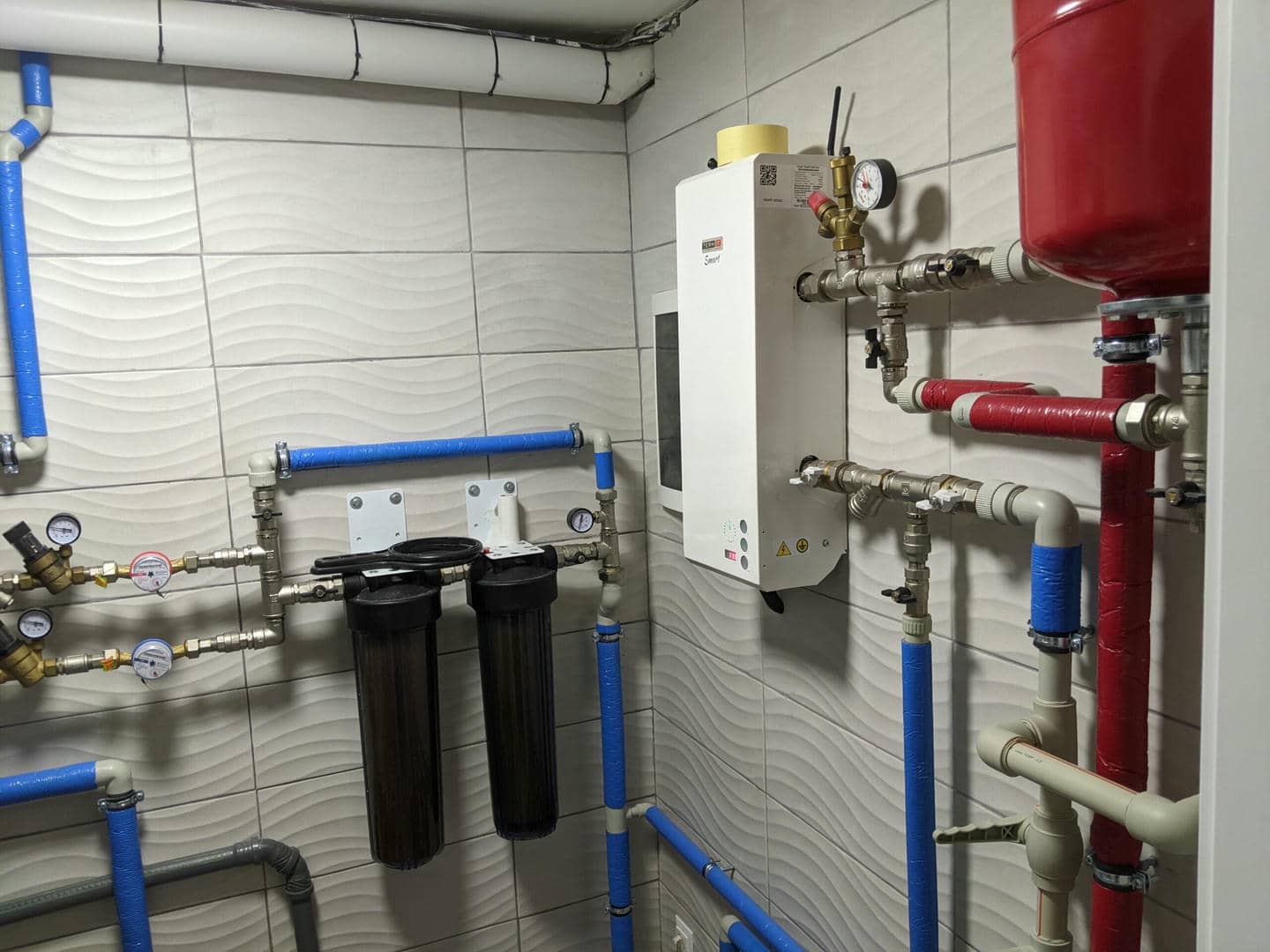

4. Додаткові компоненти системи
Фільтри в системі теплового насоса відіграють важливу роль у забезпеченні його ефективної та довговічної роботи. Вони потрібні для захисту ключових компонентів системи від забруднень, механічних домішок, повітряних бульбашок і хімічних речовин, які можуть спричинити поломки або зниження продуктивності.
Використовуються для видалення великих часток, таких як пісок, іржа чи осад, які можуть потрапити в систему з теплоносієм.
Запобігають зношуванню насосів, клапанів і інших рухомих частин системи.
В даній системі встановлено розширювальний бак на 10 л, як важливий елемент системи опалення, який забезпечує стабільну роботу теплового насоса, компенсуючи зміни об’єму теплоносія при зміні його температури. Його наявність гарантує безпечну і тривалу експлуатацію всієї системи.
Теплоносій має властивість розширюватися при нагріванні та стискатися при охолодженні. У замкнутій системі без компенсуючого об’єму це може призвести до збільшення тиску, що створює ризик пошкодження труб, клапанів або теплообмінника, утворення надлишкового тиску, який може викликати аварійні ситуації. Розширювальний бак усуває ці проблеми, забезпечуючи простір для розширення теплоносія.
5. Налаштування роботи контролера.
Контролер є основним елементом, який забезпечує управління всіма процесами теплового насоса. Для досягнення максимальної ефективності, економії енергії та безпеки необхідно правильно налаштувати його роботу.
Було проведено правильність підключення датчиків температури, тиску та виконавчих механізмів до контролера. При першому увімкненні виконана автоматична діагностика системи, щоб переконатися, що всі компоненти працюють корректно.
Налаштовано тип теплоносія. Задано температурні межі для опалення. Визначено цільову температуру гарячої води у межах 40–60 °C.
Контролер налаштовано для моніторингу датчиків тиску та температури, щоб уникнути перегріву, обмерзання чи інших аварійних ситуацій.
Переваги теплового насосу Raymer RAY-15DS2-EVI нового покоління
Тепловий насос Raymer RAY-15DS2-EVI має потужність 15 кВт, що робить його ідеальним для ефективного обігріву приміщень площею до 150 кв.м. Він забезпечує значну економію електроенергії до 80% у порівнянні з традиційними системами опалення, що дозволяє знизити витрати на опалення.
Використовуючи екологічно чисту енергію, цей тепловий насос сприяє зниженню викидів CO2 і позитивно впливає на навколишнє середовище.
Інверторний компресор та технологія Enhanced Vapor Injection (EVI)
Інверторна технологія дозволяє регулювати потужність насоса залежно від потреби, забезпечуючи стабільний і ефективний обігрів приміщення. Завдяки технології Enhanced Vapor Injection (EVI), тепловий насос може працювати при низьких температурах до -30 °C, що розширює можливості використання в різних кліматичних умовах.
Новий чорний дизайн для кращого поглинання тепла
Новий дизайн в чорному кольорі, як результат новітніх розробок та досліджень в галузі теплообладнання для кращого поглинання тепла з навколишнього середовища, робить тепловий насос Raymer RAY-15DS2-EVI найкращим вибором серед інших опалювальних систем.
Чорні поверхні менш схильні до видимих забруднень, пилу та подряпин у порівнянні з білими або світлими поверхнями. Це зменшує потребу в частому очищенні та догляді за пристроєм, що є зручним для користувачів.
Чорний колір має кращу здатність до поглинання тепла, що може бути корисно для зовнішніх блоків теплових насосів у холодну пору року. Це допомагає уникати обмерзання та підвищує ефективність роботи.
Дистанційне керування
Вбудований модуль Wi-Fi дає змогу керувати роботою теплового насосу на відстані. Де б ви не були, ви можете увімкнути/вимкнути тепловий насос, а також відслідковувати його показники маючи доступ до інтернету.
Зручність такої функції полягає в тому, що будучи навіть у поїздці, ви можете завчасно увімкнути та налаштувати роботу опалення або охолодження, і насолоджуватись комфортною температури в домі по прибуттю, не чекаючи доки система запрацює на повну потужність.
