Інверторний тепловий насос Raymer RAY-15DS1-EVI 220 V | Встановлення в с. Вовчинець, будинок на 140 кв. м

Завдання до проєкту

Будинок у селі Вовчинець, Івано-Франківської області, раніше опалювався електрокотлом. Власник вирішив замінити його на більш ефективний тепловий насос Raymer RAY-15DS1-EVI для зменшення витрат на електроенергію та підвищення енергоефективності.

Основні завдання:

• Монтаж та підключення зовнішнього блоку теплового насосу.
• Інсталяція гідромодуля в приміщенні котельні.
• Підключення до існуючої системи опалення та гарячого водопостачання.
• Налаштування та тестовий запуск системи.

Проект виконується власником самостійно, з дотриманням усіх необхідних вимог для стабільної та ефективної роботи обладнання.

Чому саме тепловий насос Raymer RAY-15DS1-EVI?

Власник обрав Raymer RAY-15DS1-EVI через його високу ефективність, енергозбереження та надійність у роботі за низьких температур.

• Основні переваги:
• Технологія EVI – забезпечує стабільну роботу навіть при -25°C, що важливо для українського клімату.
• Потужність 15 кВт – достатньо для опалення будинку та гарячого водопостачання.
• Економічність – споживає менше електроенергії порівняно з електрокотлом, зменшуючи витрати на опалення.
• Універсальність – працює на обігрів, гарячу воду та навіть охолодження влітку.
• Надійний бренд – Raymer має хороші відгуки та зарекомендував себе як якісне обладнання.

Цей вибір дозволяє отримати комфортний мікроклімат у будинку з мінімальними витратами на електроенергію.

Етапи проведених робіт

Оскільки власник вирішив самостійно встановити тепловий насос, монтаж виконувався під чітким керівництвом наших інженерів. Це дозволило забезпечити правильне підключення всіх компонентів, відповідність системи технічним вимогам і надійну роботу обладнання.

Інженери допомогли із:
🔹 Проєктуванням схеми підключення та вибором оптимального місця встановлення.
🔹 Контролем якості монтажу – правильне підключення фреонового контуру, електрики та гідравліки.
🔹 Перевіркою та налаштуванням системи перед запуском.

Завдяки такому підходу власник отримав якісний результат, економію коштів та впевненість у правильній роботі теплового насосу.

1. Встановлення зовнішнього блоку теплового насосу Raymer RAY-15DS1-EVI

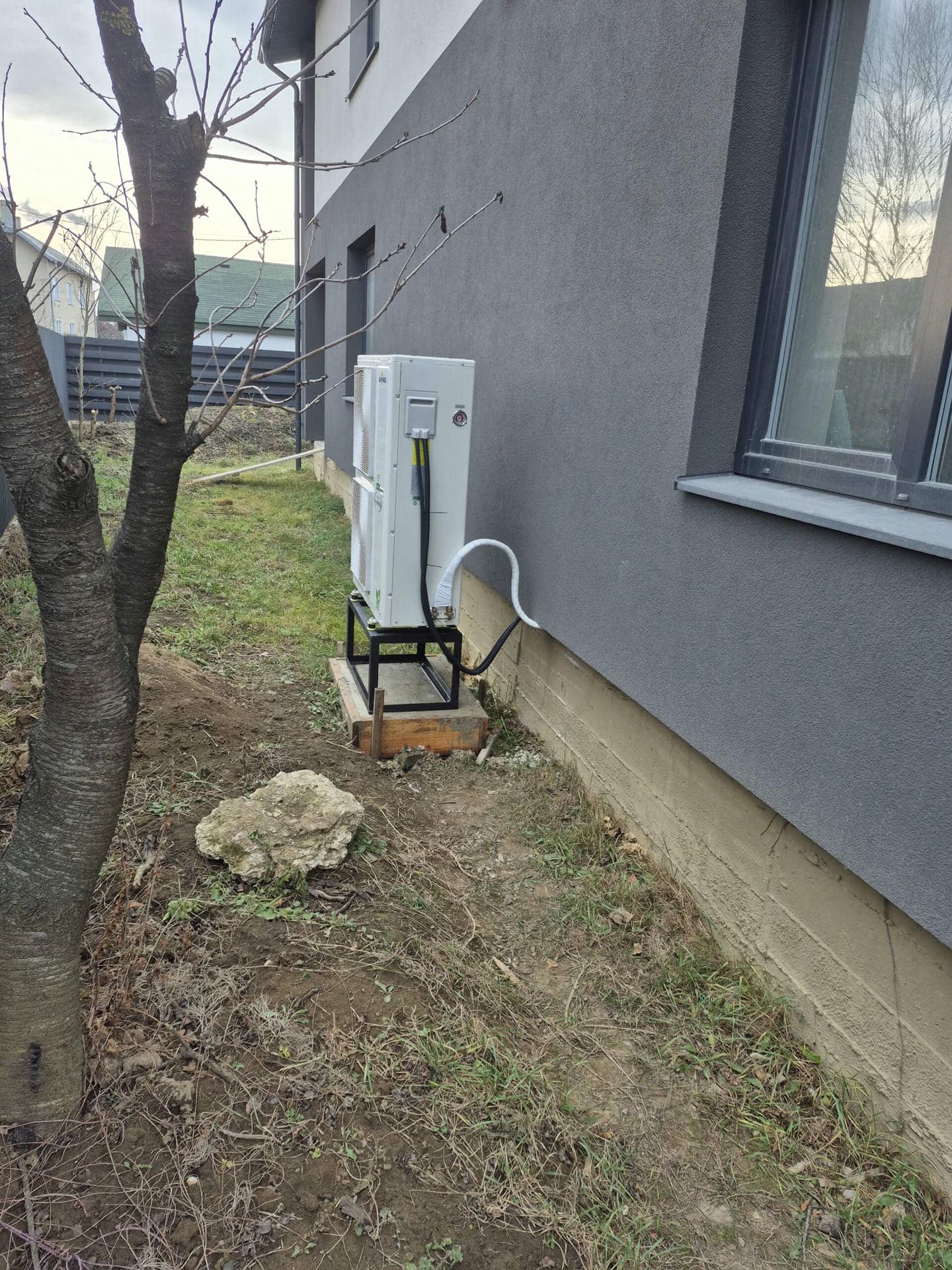

Зовнішній блок теплового насосу було встановлено на спеціальну металеву раму, яка закріплена на бетонній основі. Такий підхід забезпечує:
✅ Стійкість конструкції – блок не контактує безпосередньо з ґрунтом, що запобігає його просіданню та контакту з вологою.
✅ Оптимальну вентиляцію – достатній простір для циркуляції повітря сприяє ефективній роботі вентилятора.
✅ Захист від вібрацій – використані демпфери для зниження шуму та вібрації під час роботи.

Для підключення було прокладено мідні фреонові магістралі, електричний кабель та дренажний відвід, які акуратно заізольовані та захищені.

Завдяки правильному монтажу зовнішній блок забезпечить стабільну та ефективну роботу теплового насосу протягом усього року.

2. Встановлення гідромодуля теплового насосу Raymer

Гідромодуль було змонтовано на стіну в технічному приміщенні поруч із електрокотлом. Таке розташування дозволяє оптимізувати підключення до існуючої системи опалення та забезпечує зручний доступ для обслуговування. Усі комунікації підключені відповідно до стандартів безпеки та ефективної роботи системи.

Основні етапи встановлення:

Монтаж гідромодуля – пристрій надійно закріплений на стіні біля електрокотла, що спрощує інтеграцію обох систем.

Підключення до трубопроводів – гаряча і холодна вода підведені відповідно до напрямку потоку (гаряча труба ізольована червоним матеріалом, холодна – синім).

Фреонова магістраль – герметично заізольована та виведена через стіну до зовнішнього блоку.

Електричне підключення – проведено відповідно до вимог безпеки, що забезпечує стабільну роботу гідромодуля та взаємодію з електрокотлом.

Перевірка та тестування – після завершення монтажу було проведено перевірку всіх з’єднань, налаштування параметрів та тестовий запуск.

Завдяки правильному монтажу гідромодуль працює стабільно, ефективно передаючи тепло до системи опалення будинку, а розташування біля електрокотла дає можливість використовувати обидва джерела тепла за необхідності.

3. Інтеграція з уже існуючою системою

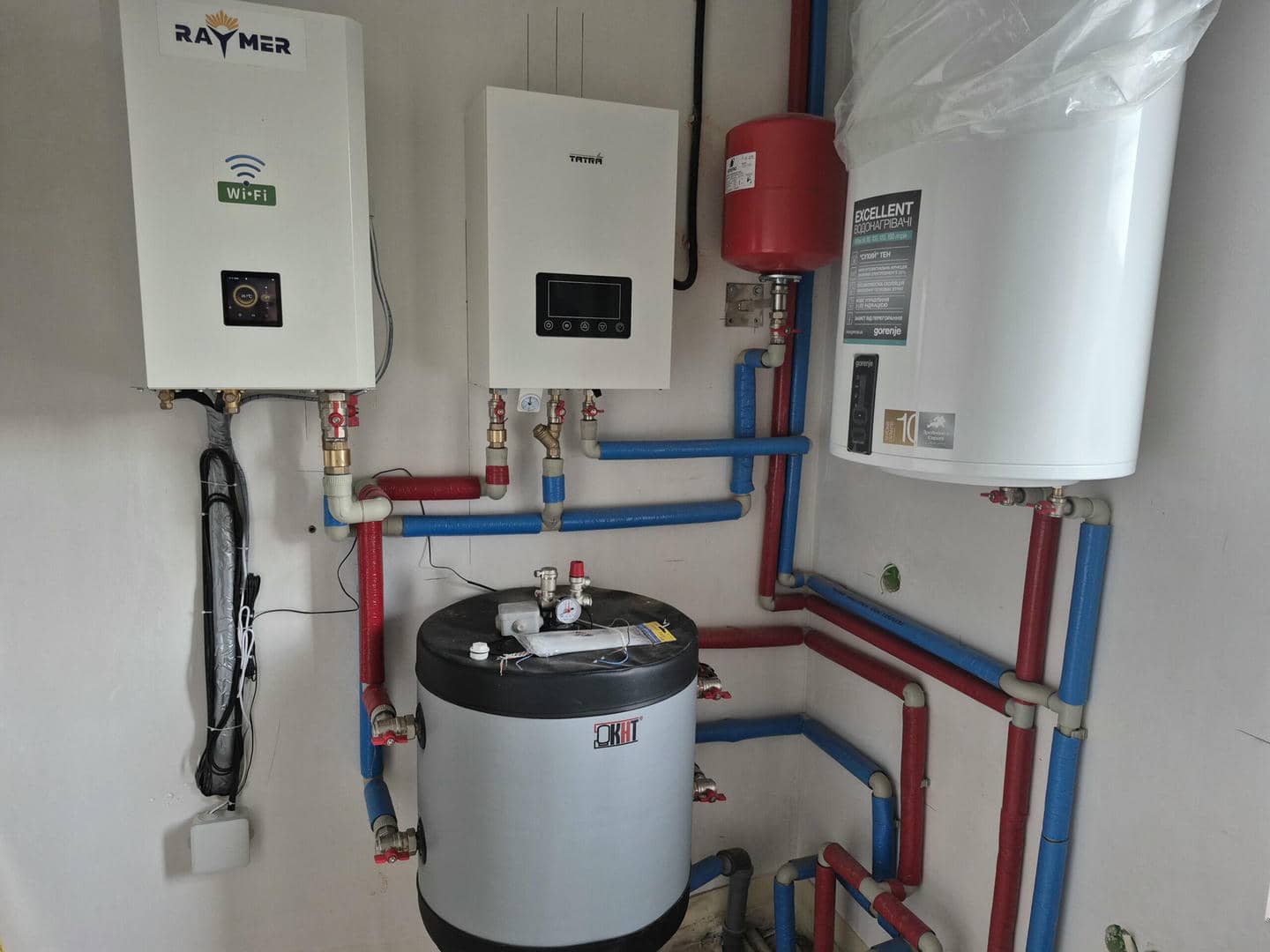

У цьому проєкті тепловий насос Raymer RAY-15DS1-EVI було інтегровано у вже наявну систему опалення та гарячого водопостачання, яка складалася з електрокотла, бойлера гарячої води та буферної ємності. Встановлення теплового насосу дозволило значно підвищити енергоефективність системи, зменшивши витрати на електроенергію.

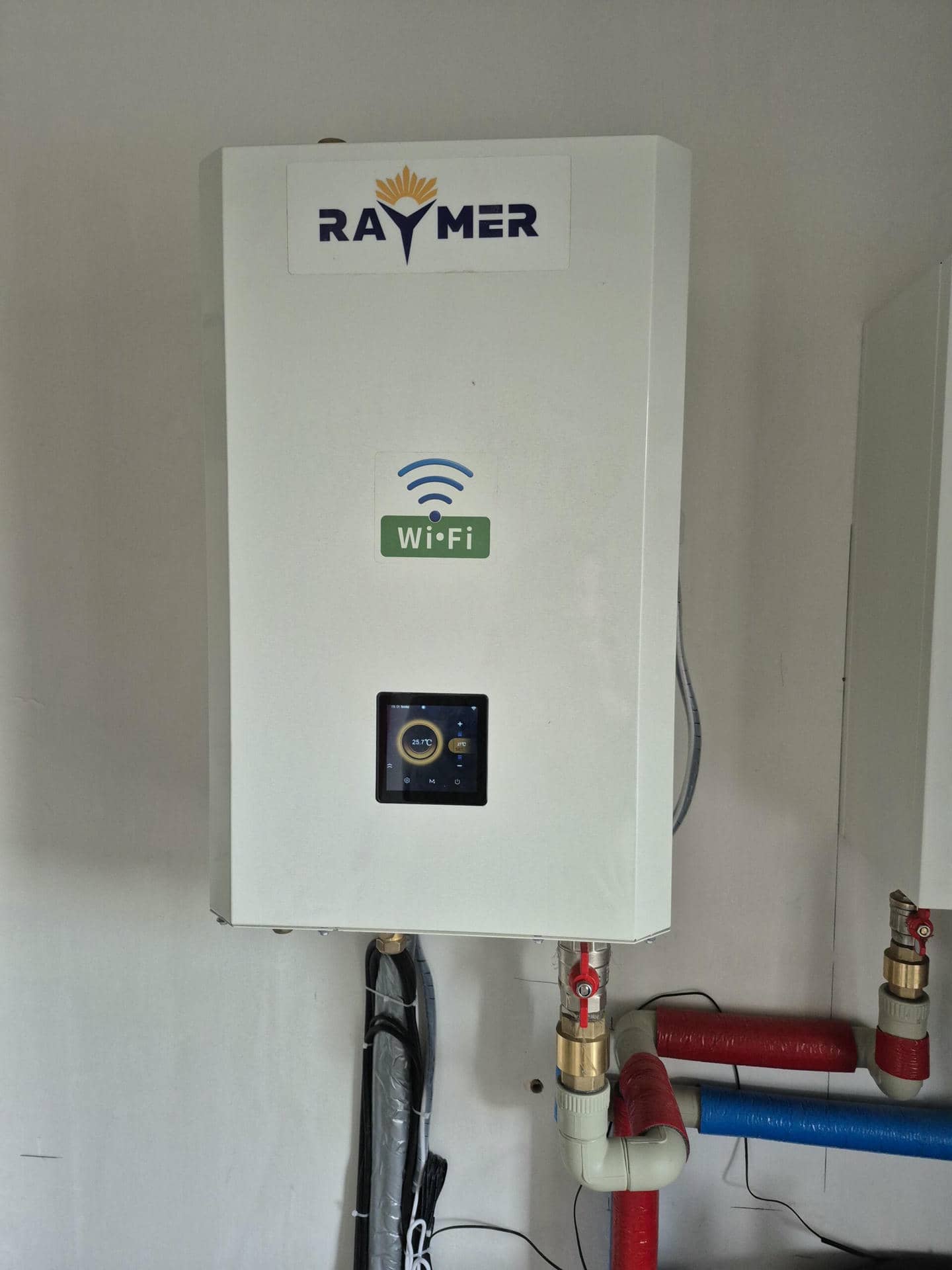

Гідромодуль теплового насосу встановлено біля електрокотла

Гідромодуль теплового насоса підключено паралельно до електрокотла. Це означає, що обидва джерела тепла можуть працювати незалежно або разом. У разі сильних морозів електрокотел може автоматично вмикатися для підтримки комфортної температури. Використані триходові клапани забезпечують автоматичне перемикання між джерелами тепла, а система керування регулює їх роботу залежно від потреби.

Буферна ємність як стабілізатор роботи системи

Буферна ємність накопичує тепло, що дозволяє зменшити кількість увімкнень і вимкнень компресора теплового насоса, продовжуючи термін його служби. Вона також забезпечує рівномірний розподіл тепла в системі опалення. Буфер підключено між тепловим насосом і споживачами тепла, а температурні датчики контролюють його роботу.

Бойлер гарячої води отримує нагрів від теплового насосу

До встановлення теплового насоса бойлер нагрівав воду лише електричним ТЕНом. Тепер основне нагрівання відбувається за рахунок теплового насоса, що значно зменшує витрати на гаряче водопостачання. Підключення здійснено через змійовик у бойлері, через який циркулює теплоносій. Якщо температура води недостатня, автоматично вмикається електронагрівальний елемент.

Гідравлічна схема трубопроводів

Щоб забезпечити стабільну роботу всіх споживачів тепла, система оснащена запірними та балансувальними кранами для регулювання потоків. Тепловий насос підключено до існуючих трубопроводів з мінімальними змінами.

Розширювальний бак для компенсації перепадів тиску

Розширювальний бак запобігає пошкодженню обладнання через розширення теплоносія при нагріванні та допомагає підтримувати стабільний тиск у системі. Він встановлений у верхній точці системи та обладнаний запобіжним клапаном.

4. Встановлення стабілізатора напруги для захисту обладнання

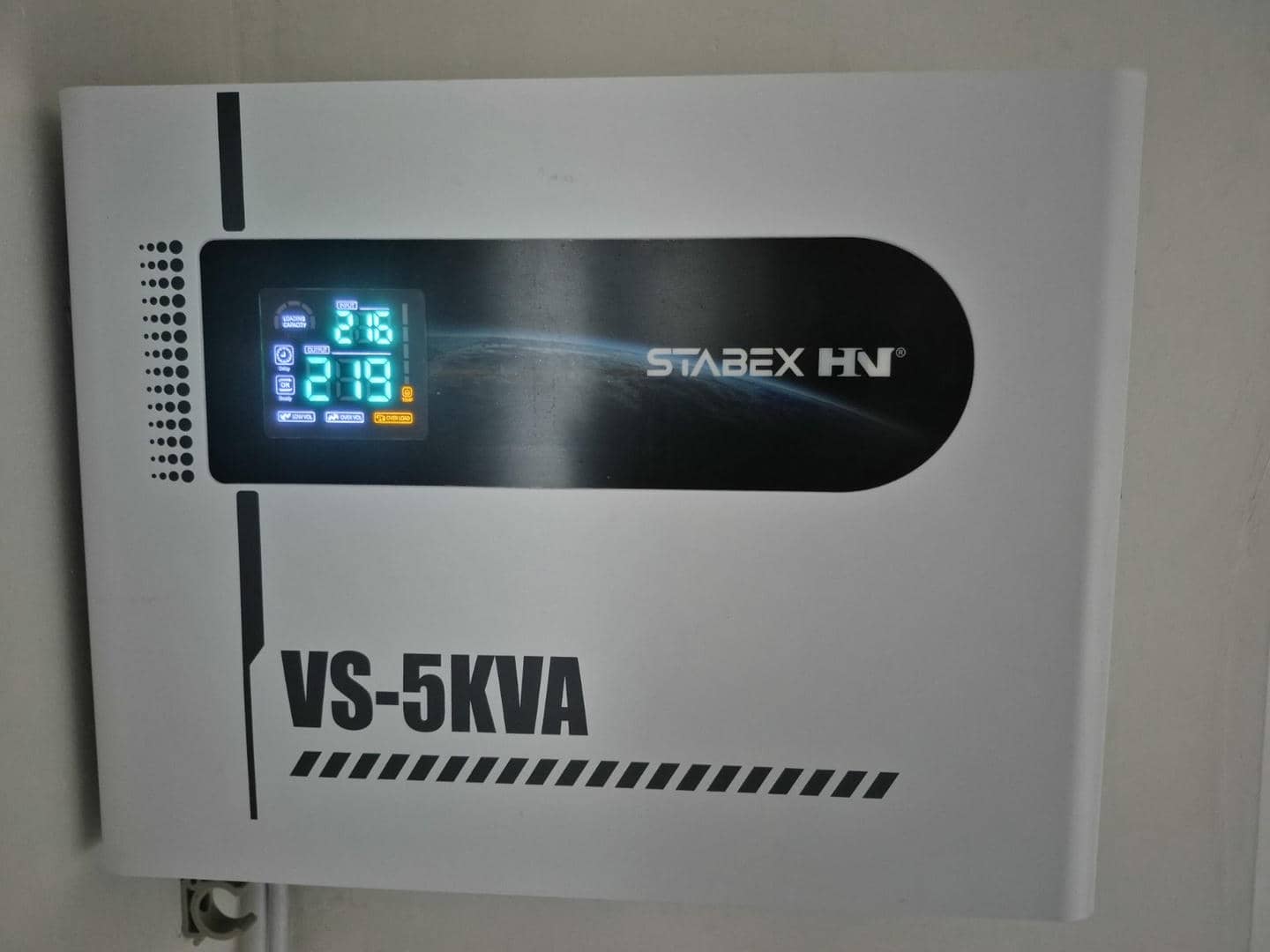

У зв’язку з можливими коливаннями напруги в електромережі, для захисту теплового насосу, електрокотла та іншого важливого обладнання було встановлено релейний стабілізатор напруги Stabex HN VS-5KVA.

Головною метою встановлення стабілізатора є захист чутливих електроприладів від перепадів напруги, що можуть призвести до їхньої некоректної роботи або виходу з ладу. Тепловий насос та електрокотел мають складну електроніку та компресор, які особливо чутливі до стрибків напруги.

• Тип: симісторний стабілізатор напруги
• Потужність: 5 кВА (5000 ВА), що достатньо для забезпечення роботи теплового насосу та супутнього обладнання
• Робочий діапазон вхідної напруги: 140-260 В
• Стабілізована вихідна напруга: 220В±4%
• Захист: від високої та низької напруги, короткого замикання, перевантаження

Стабілізатор встановлено у технічному приміщенні, на стіні поруч із щитом електроживлення системи опалення. Таке розташування забезпечує:

• Легкий доступ для обслуговування
• Мінімальні втрати напруги на проводці
• Захист від механічних пошкоджень та потрапляння вологи

Вхід стабілізатора підключено безпосередньо до електромережі будинку. Вихід стабілізатора підключено до окремого контуру електроживлення, що живить тепловий насос, електрокотел та циркуляційні насоси. Використано автоматичний вимикач для додаткового захисту стабілізатора від перевантаження

Завдяки стабілізатору, напруга в системі теплопостачання підтримується на рівні 220В±4%, що гарантує стабільну роботу теплового насосу, електрокотла та іншого обладнання. Це дозволяє уникнути аварійних відключень, перегріву електроніки та продовжує термін служби приладів.

Особливості теплового насоса Raymer RAY-15DS1-EVI

Економія електроенергії: Тепловий насос забезпечує до 80% економії електроенергії завдяки використанню тепла з навколишнього середовища, що знижує витрати порівняно з традиційними методами опалення.

Екологічна чистота: Використання фреону R410A робить насос екологічно безпечним, знижуючи викиди CO2 і сприяючи боротьбі зі зміною клімату.

Безшумна робота: Насос працює тихо, що дозволяє використовувати його в житлових приміщеннях без дискомфорту. Вбудована функція охолодження створює комфортний мікроклімат влітку.

Інверторна технологія: Насос автоматично регулює потужність залежно від потреб, забезпечуючи стабільне обігрівання і енергоефективність.

Технологія EVI: Збільшує ефективність насоса в умовах низьких температур шляхом впорскування додаткової пари під час стиснення, що покращує продуктивність у зимових умовах.

Віддалений доступ через Wi-Fi: Можливість керування насосом та моніторингу його роботи через смартфон або комп’ютер з будь-якої точки з доступом до Інтернету.

Надійність і довговічність: Висока якість матеріалів та сучасні технології забезпечують тривалий термін служби, що підтверджується позитивними відгуками користувачів про стабільність роботи та комфорт.

Користь для клієнта при заміні електрокотла на тепловий насос?

Замовник, який замінює електрокотел на тепловий насос, отримує кілька суттєвих переваг:

Зниження витрат на енергію: Теплові насоси зазвичай споживають менше електроенергії для виробництва такої ж кількості тепла, що може призвести до значних знижень витрат на опалення.

Екологічність: Використання теплового насоса зменшує викиди CO2, оскільки він черпає енергію з навколишнього середовища, що робить його більш екологічно чистим рішенням.

Універсальність: Теплові насоси можуть не лише обігрівати приміщення, але й забезпечувати охолодження влітку та гаряче водопостачання, що робить їх універсальним рішенням для комфорту протягом року.

Покращення комфорту: Системи теплових насосів забезпечують стабільніші температури і краще регулювання, що підвищує загальний комфорт у будинку.

Менше обслуговування: Теплові насоси зазвичай потребують меншого обслуговування в порівнянні з електрокотлами, що зменшує витрати на технічне обслуговування.

Довговічність: Теплові насоси мають довший термін служби в порівнянні з електрокотлами, що знижує потребу в заміні обладнання.

Загалом, заміна електрокотла на тепловий насос може суттєво підвищити енергоефективність, знизити витрати, покращити комфорт і мати позитивний вплив на екологію.
