Ходосівка, Київська область. Встановлення Raymer RAY-15DS2-EVI (380В) та баку ГВП Raymer DHWP 200L, баку-накопичувача Raymer IMP 60L

Мета проекту

Основною метою було організувати сучасну та енергоефективну систему опалення і гарячого водопостачання в новозбудованому будинку площею 150 м² у селі Ходосівка. Замовник заздалегідь передбачив монтаж теплої підлоги та виведення контурів до котельні, але основне джерело тепла ще не було обрано. Враховуючи бажання отримати надійну, автоматизовану та економну систему без потреби у використанні газу чи твердопаливного котла, було вирішено одразу зупинитися на тепловому насосі.

Рішення

Для забезпечення опалення та підготовки гарячої води було встановлено повітряний тепловий насос Raymer RAY-15DS2-EVI, який повністю покриває теплові потреби будинку. До системи також інтегровано бак гарячого водопостачання Raymer DHWP 200L та буферну ємність Raymer IMP 60L, що дозволяє підвищити ефективність роботи обладнання та оптимізувати гідравлічну схему.
Обране рішення забезпечує стабільну роботу системи впродовж усього опалювального сезону, високу енергоефективність та комфорт для мешканців будинку.

Головні етапи монтажу системи опалення

1. Монтаж зовнішнього блоку

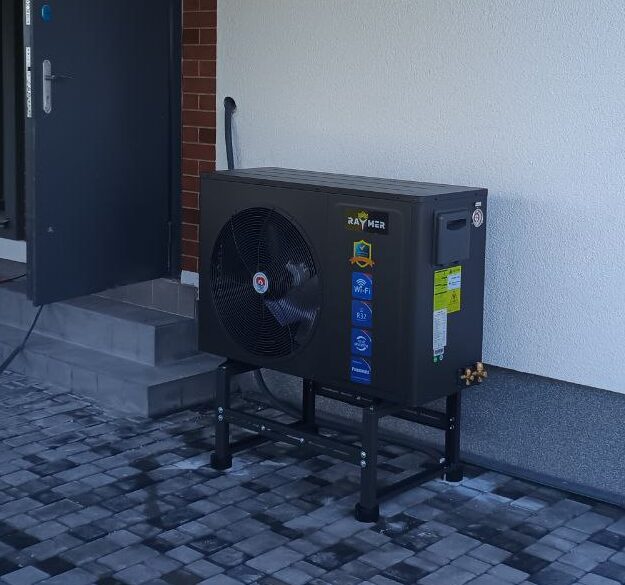

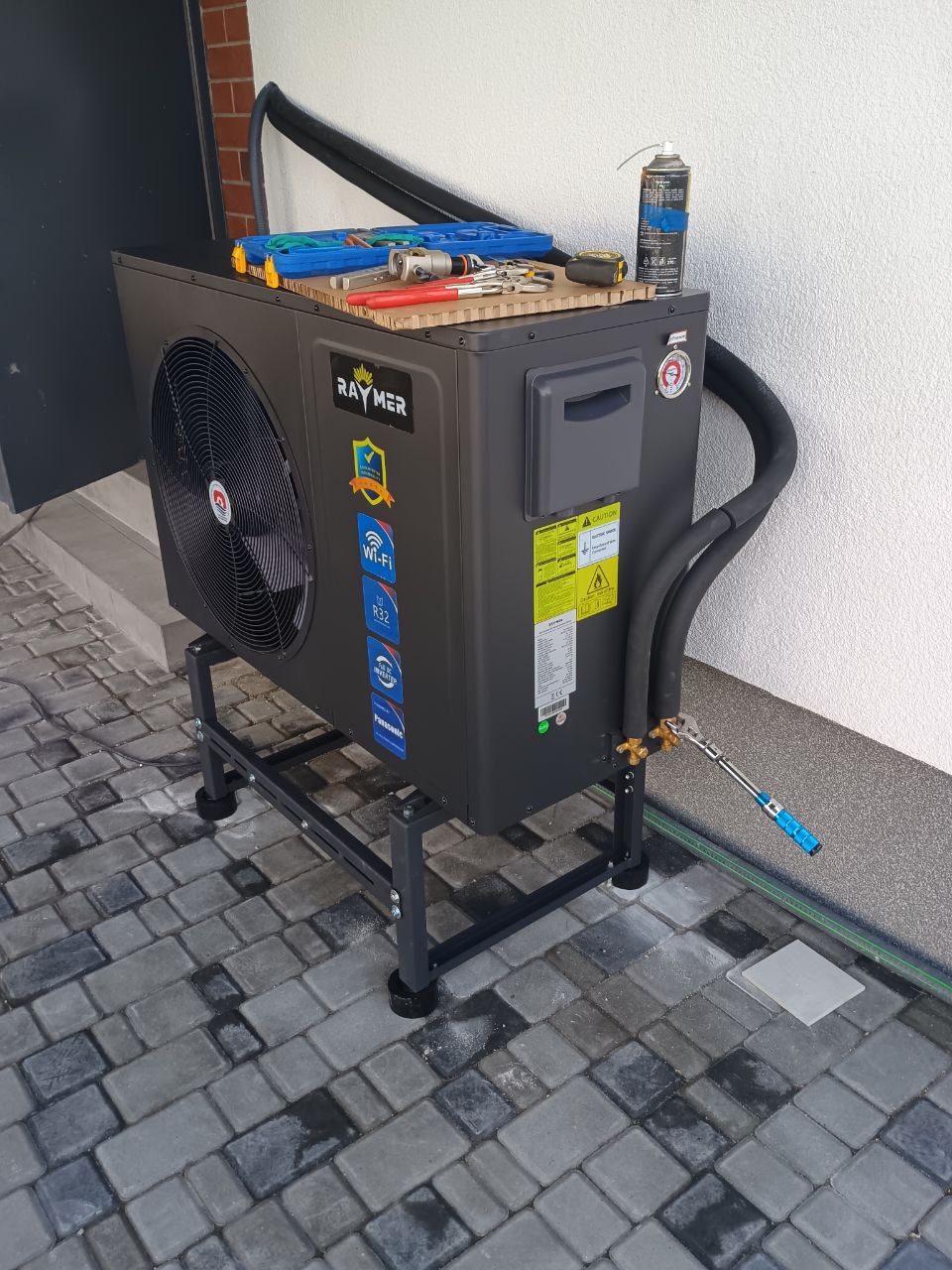

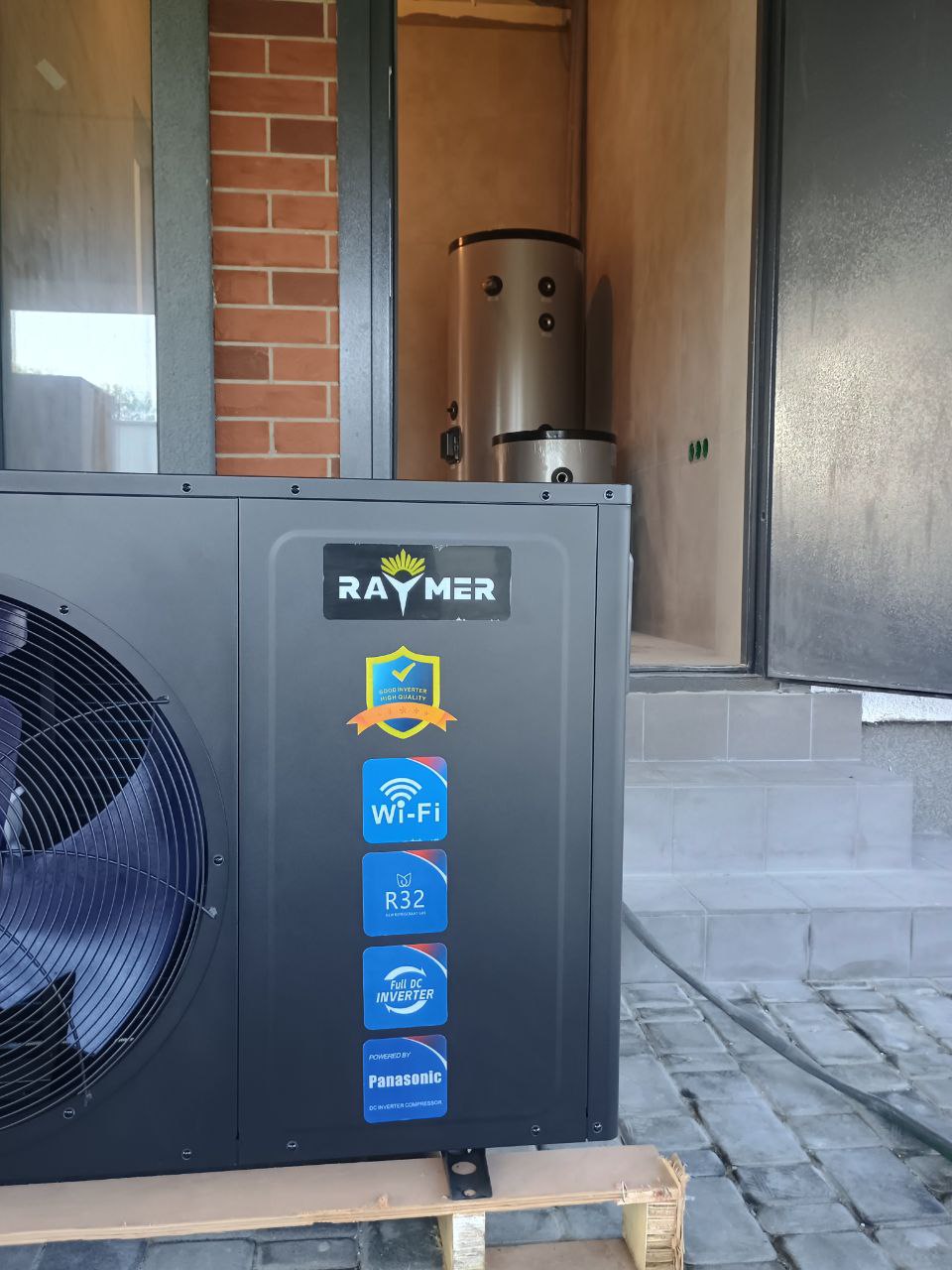

Зовнішній блок теплового насоса Raymer RAY-15DS2-EVI було встановлено безпосередньо біля входу до котельні, для якої передбачено окремий вхід. Такий варіант розміщення забезпечує зручність обслуговування обладнання та скорочує довжину трубопроводів між внутрішньою та зовнішньою частиною системи.

Додатково блок було змонтовано під навісом, що захищає його від атмосферних опадів та прямого сонячного проміння. Це рішення дозволяє продовжити термін служби теплового насоса та підвищує надійність роботи навіть у складних погодних умовах.

Монтажники передбачили правильну відстань від стін та вільний простір для циркуляції повітря, що є важливим для ефективного теплообміну.

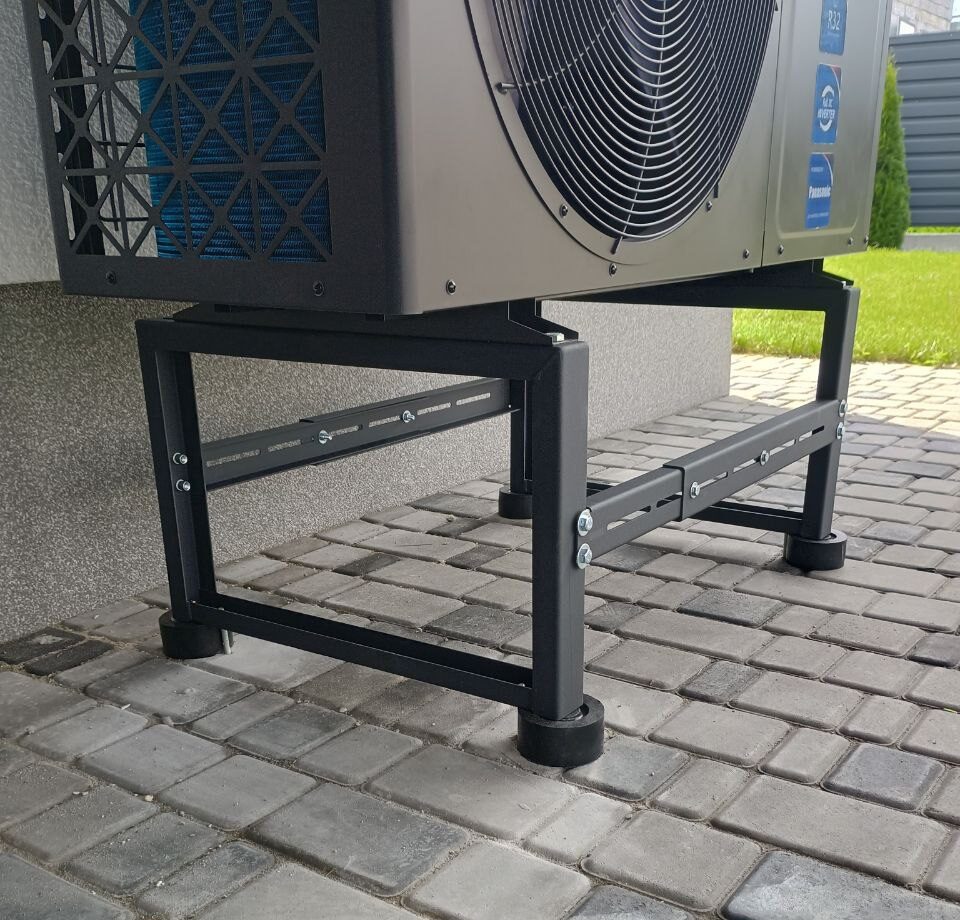

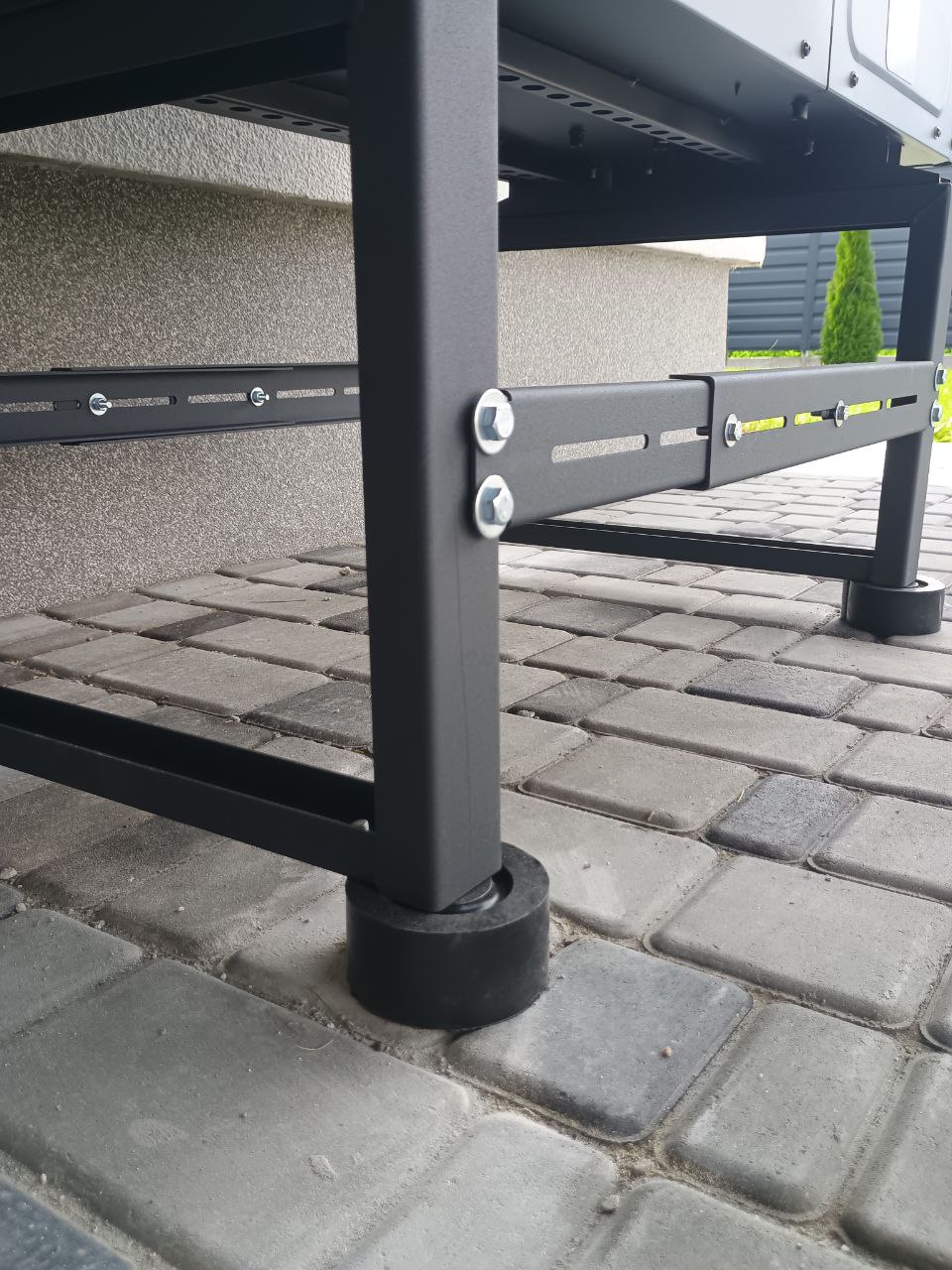

Також була виконана установка на міцну основу з антивібраційними елементами, які знижують рівень шуму та вібрацій під час роботи обладнання.

2.

Монтаж і підключення гідромодуля

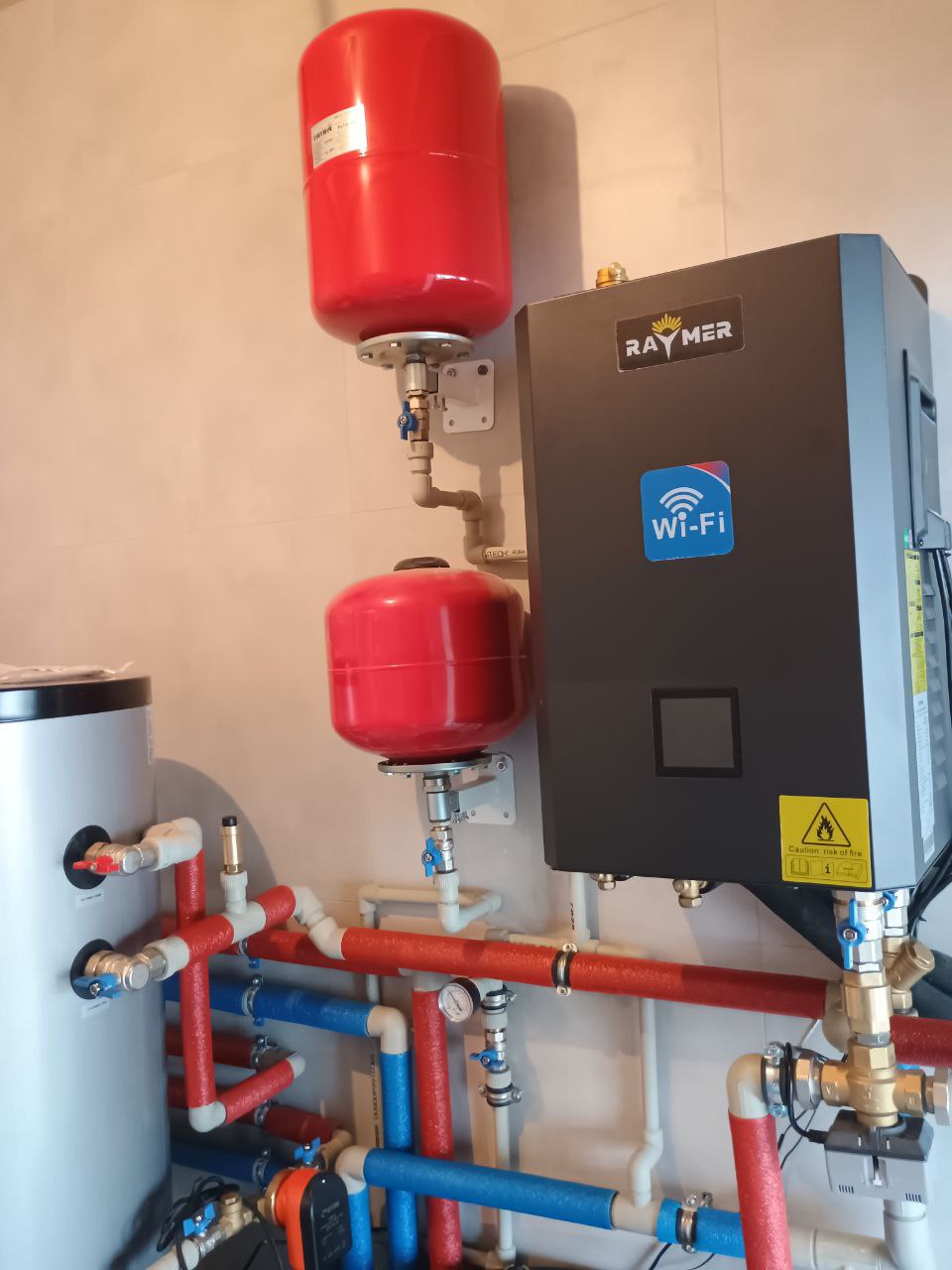

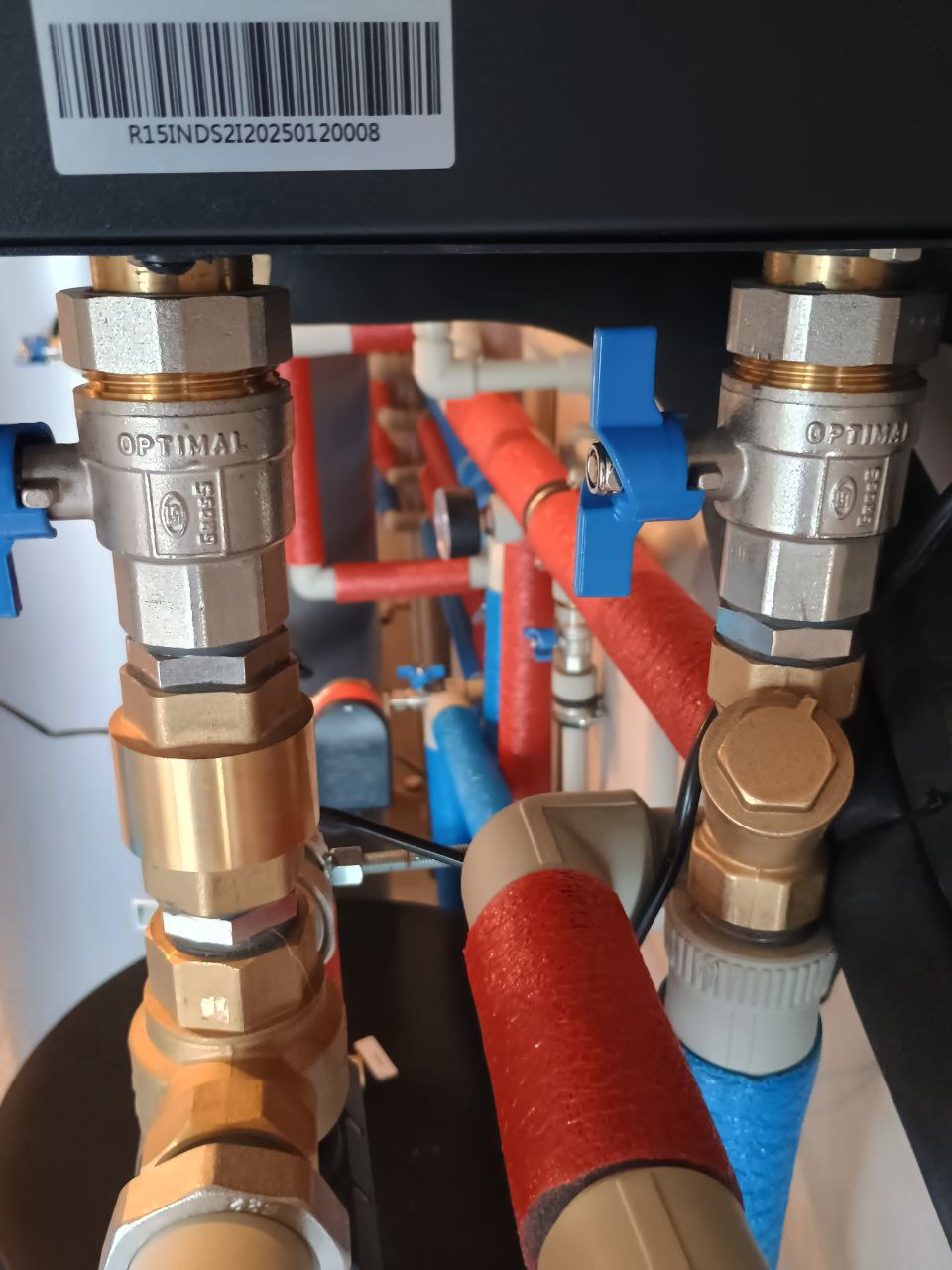

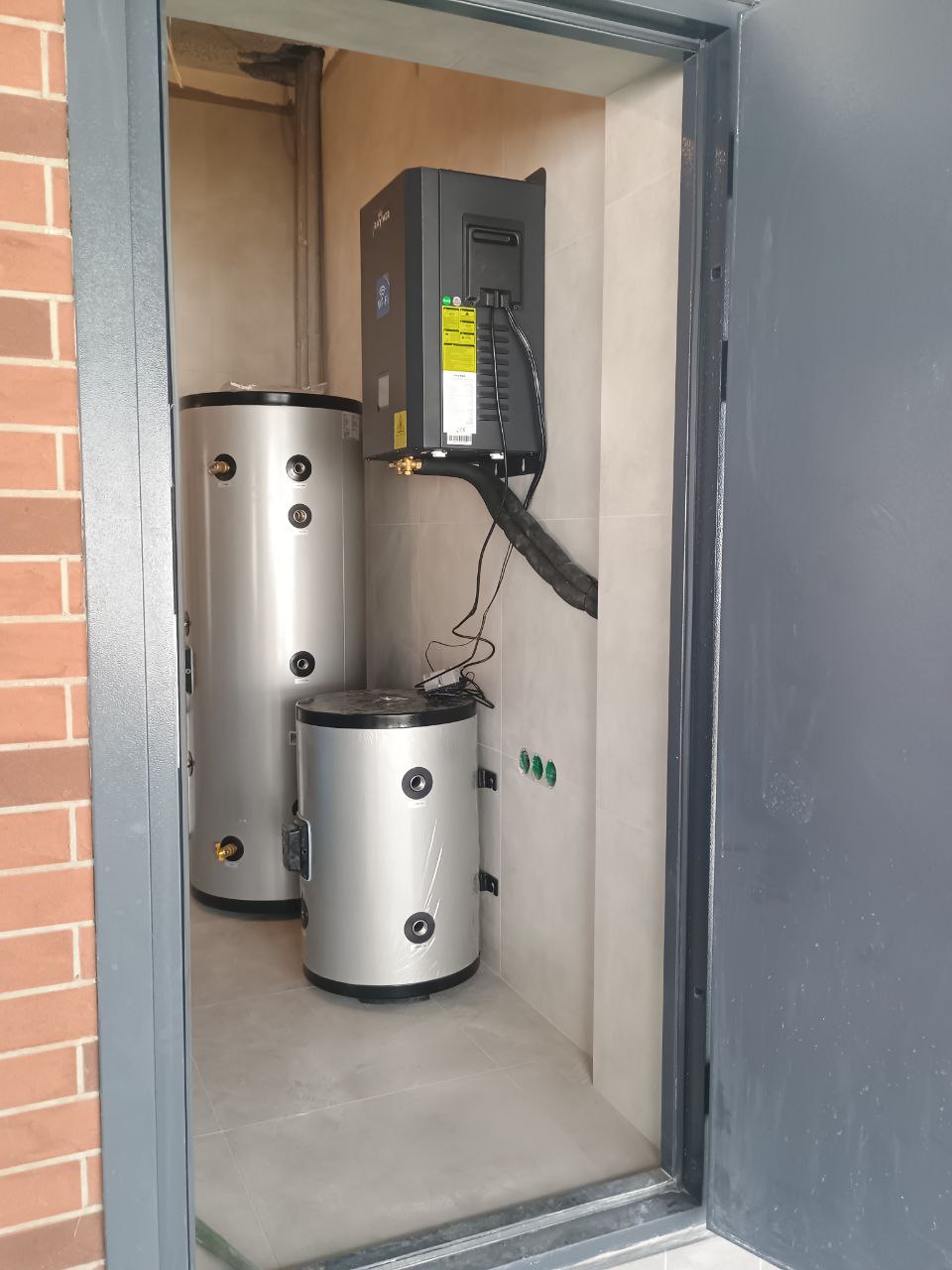

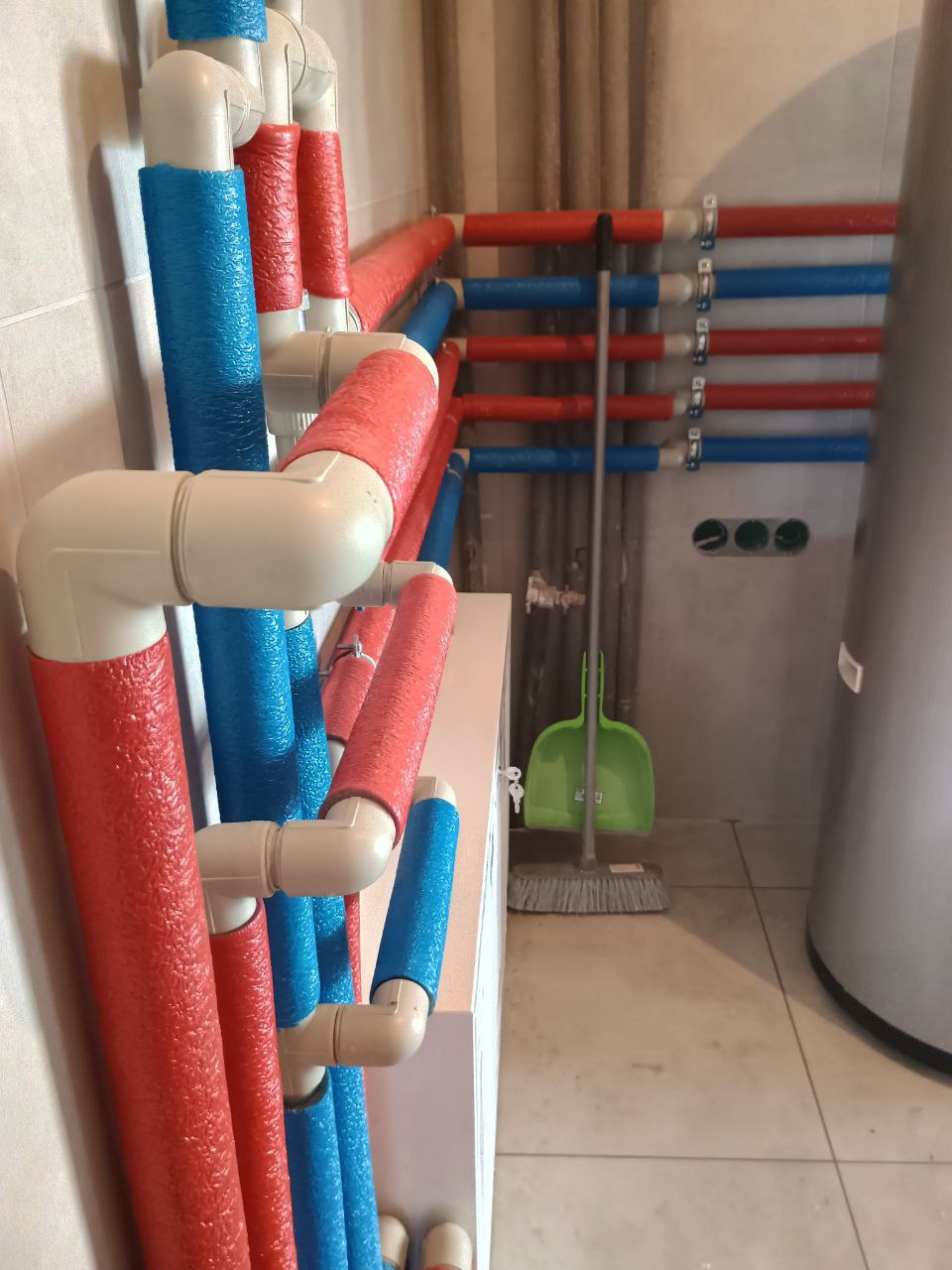

У котельні було змонтовано гідромодуль теплового насоса Raymer RAY-15DS2-EVI, який відповідає за управління роботою всієї системи опалення.

Гідромодуль підключено до буферної ємності Raymer IMP 60L, через яку здійснюється керування контуром теплої підлоги. Така схема дозволяє стабілізувати роботу насоса, зменшити кількість пусків та забезпечити рівномірний розподіл тепла по приміщеннях.

Поруч із гідромодулем було встановлено триходовий клапан, що дозволяє переключати потік теплоносія між різними напрямками — у контур опалення або на підігрів гарячої води. Це рішення робить систему більш гнучкою й автоматизованою, оскільки робота клапана синхронізується з роботою контролера теплового насоса.

Завдяки такому підключенню гідромодуль виконує одразу кілька функцій: забезпечує циркуляцію теплоносія, підтримує стабільну температуру в теплій підлозі та керує розподілом енергії між опаленням і ГВП.

3. Підключення баків до гідромодуля

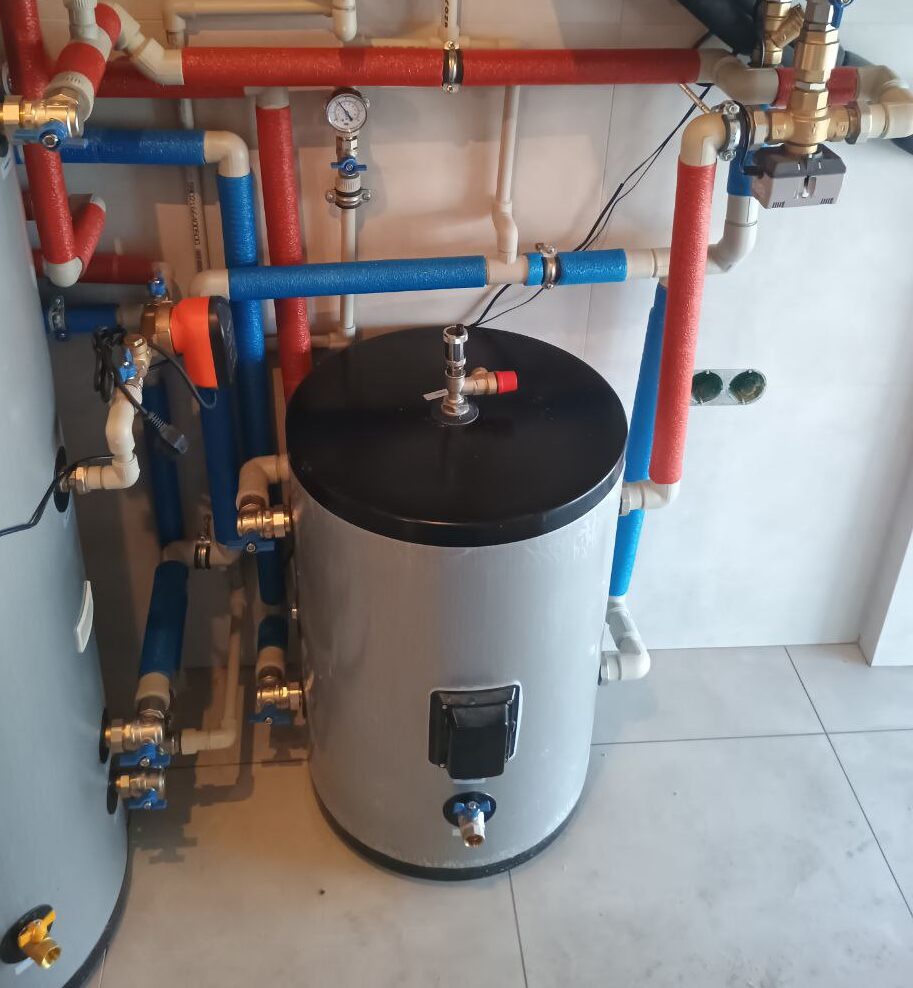

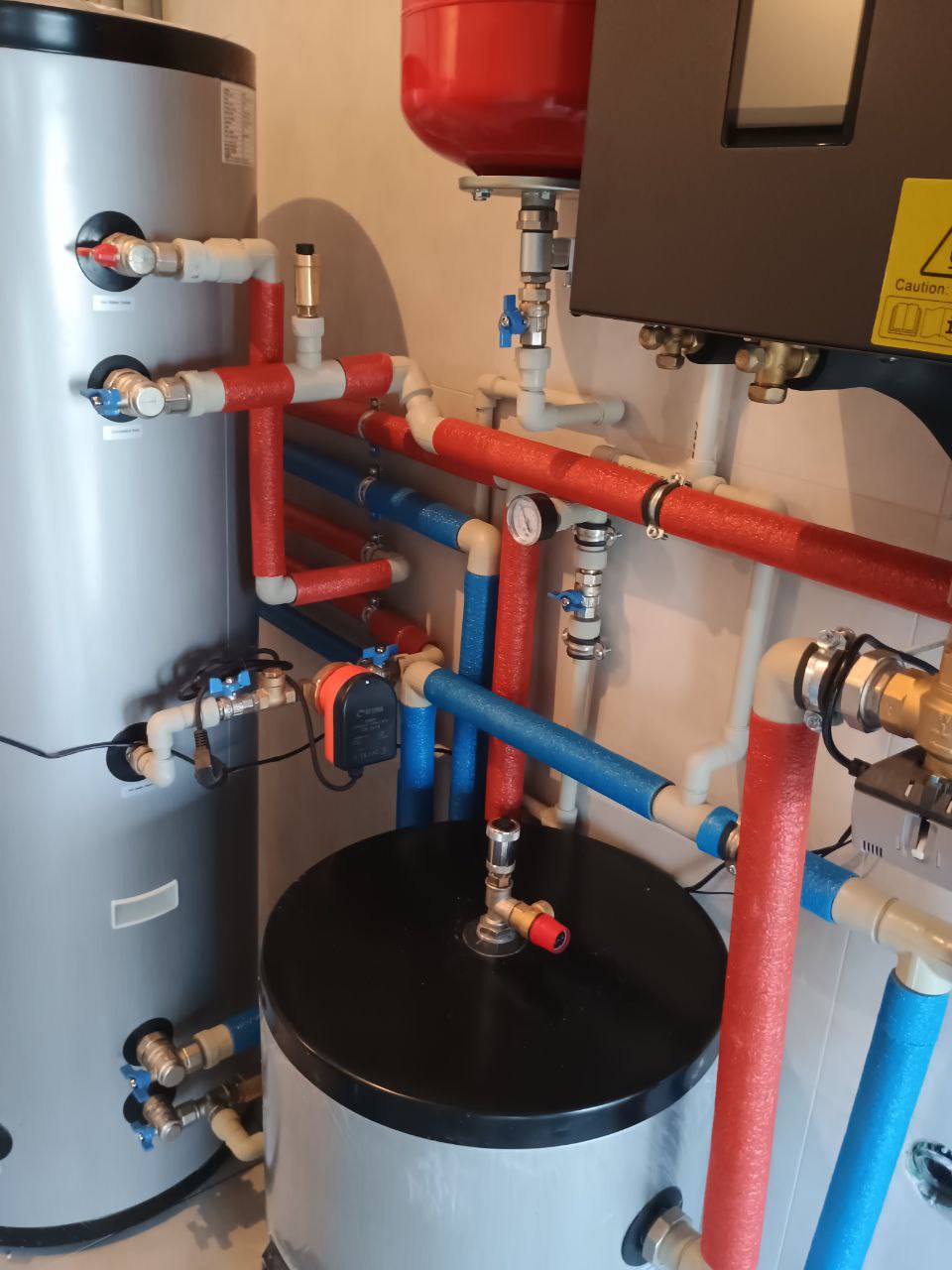

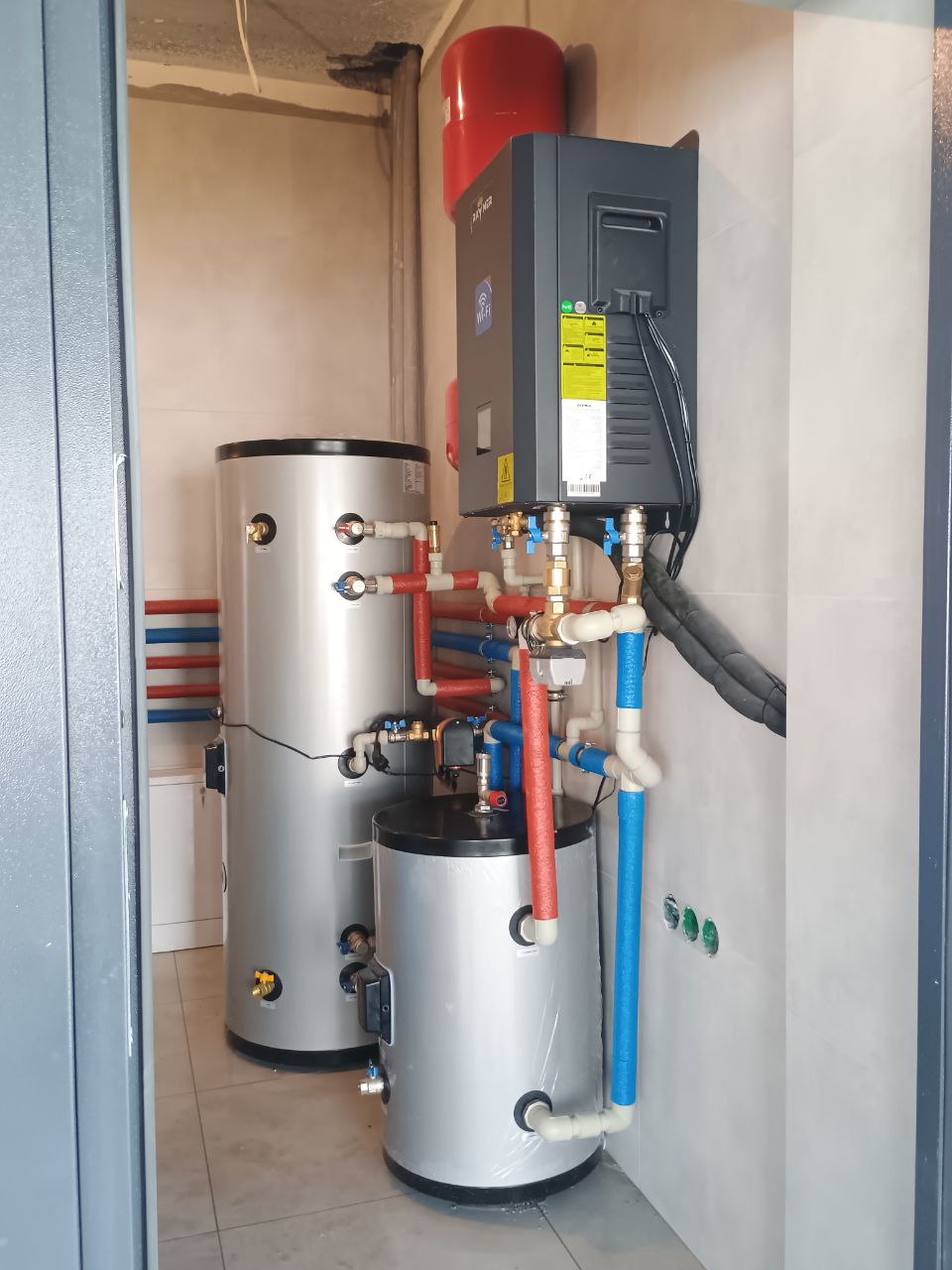

У систему теплового насоса було інтегровано два ключові елементи — бак-накопичувач Raymer IMP 60L та бак гарячого водопостачання Raymer DHWP 200L, які забезпечують стабільність роботи та комфорт у будинку.

Бак-накопичувач (буферна ємність) Raymer IMP 60L підключений безпосередньо до гідромодуля і працює як проміжна ланка між тепловим насосом та контуром теплої підлоги.
Основні функції:

• вирівнювання тиску та температури в системі;

• зниження навантаження на компресор теплового насоса за рахунок зменшення частоти включень/виключень;

• підтримка стабільного потоку теплоносія для контурів теплої підлоги;

• можливість точного керування подачею тепла.

Таким чином, буферна ємність робить роботу теплового насоса більш плавною та довговічною.

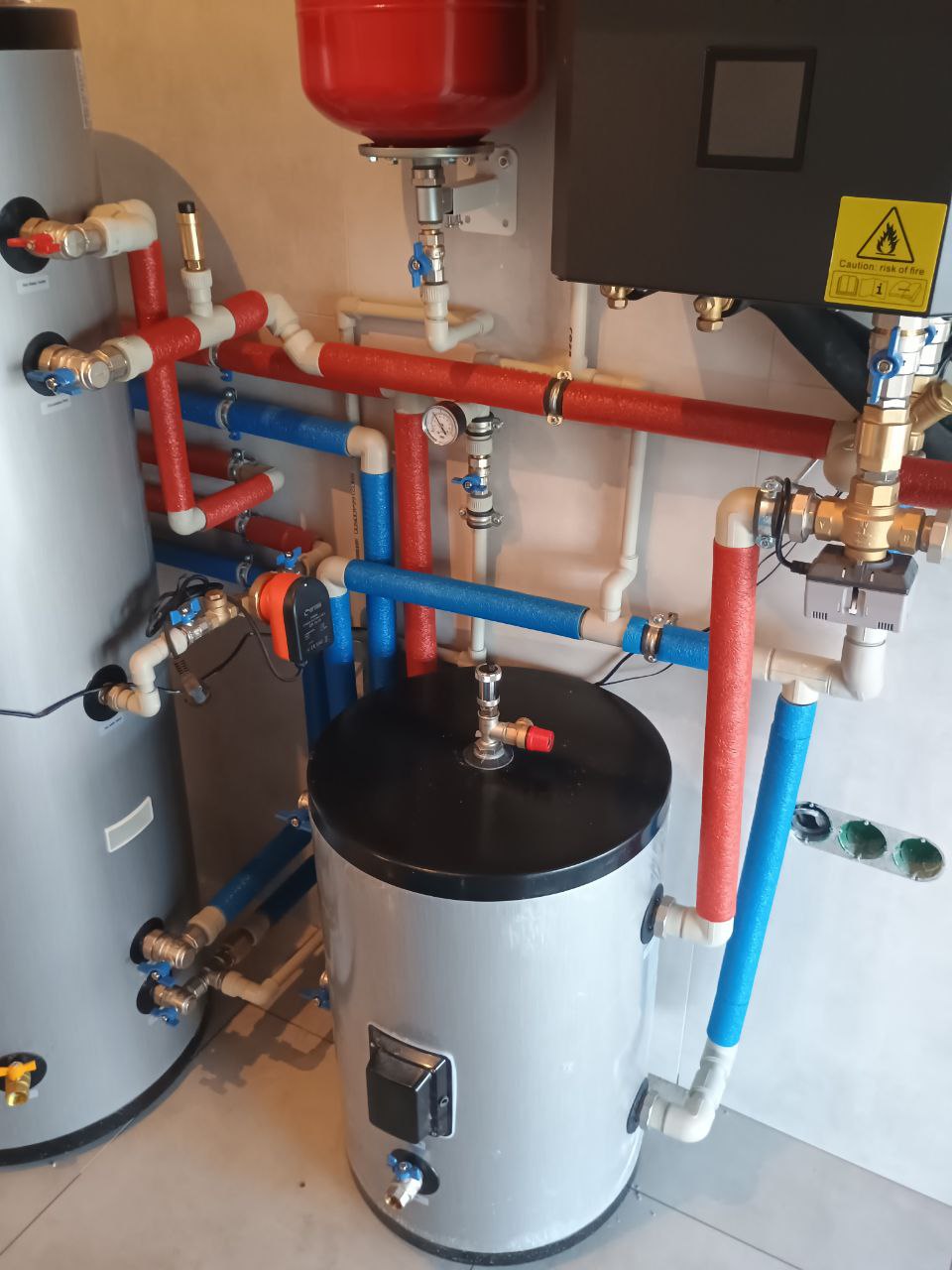

Бак гарячого водопостачання Raymer DHWP 200L підключений до гідромодуля через триходовий клапан, який автоматично перенаправляє потік теплоносія.
Схема роботи виглядає так:

• у звичайному режимі теплоносій циркулює через буфер та контур теплої підлоги;

• при потребі у гарячій воді клапан перемикає потік з опалення на бак ГВП;

• теплоносій нагріває воду у внутрішньому теплообміннику бака;

• після нагріву система автоматично повертається до режиму опалення.

Це рішення дозволяє підтримувати постійну наявність гарячої води для господарських потреб без шкоди для роботи опалення.

Ключові переваги такої схеми:

• пріоритетне нагрівання гарячої води при збереженні стабільного опалення;
• підвищення енергоефективності системи;
• плавна робота теплового насоса та продовження його ресурсу;
• повна автоматизація перемикання між режимами без втручання користувача;
• комфорт у будинку завдяки одночасній роботі системи опалення і ГВП.

На кожен бак було встановлено окремий розширювальний бак, що дозволяє підтримувати стабільний тиск у системі.

Для буферного бака Raymer IMP 60L розширювальний бак компенсує зміни об’єму теплоносія при коливаннях температури та захищає контур теплої підлоги від перепадів тиску.

Для бака гарячого водопостачання Raymer DHWP 200L встановлено свій розширювальний бак, який компенсує збільшення об’єму води під час нагрівання та запобігає перевантаженню системи. Завдяки цьому забезпечується безпечна, надійна та довговічна робота всієї опалювальної системи.

4. Продувка азотом і вакуумування системи

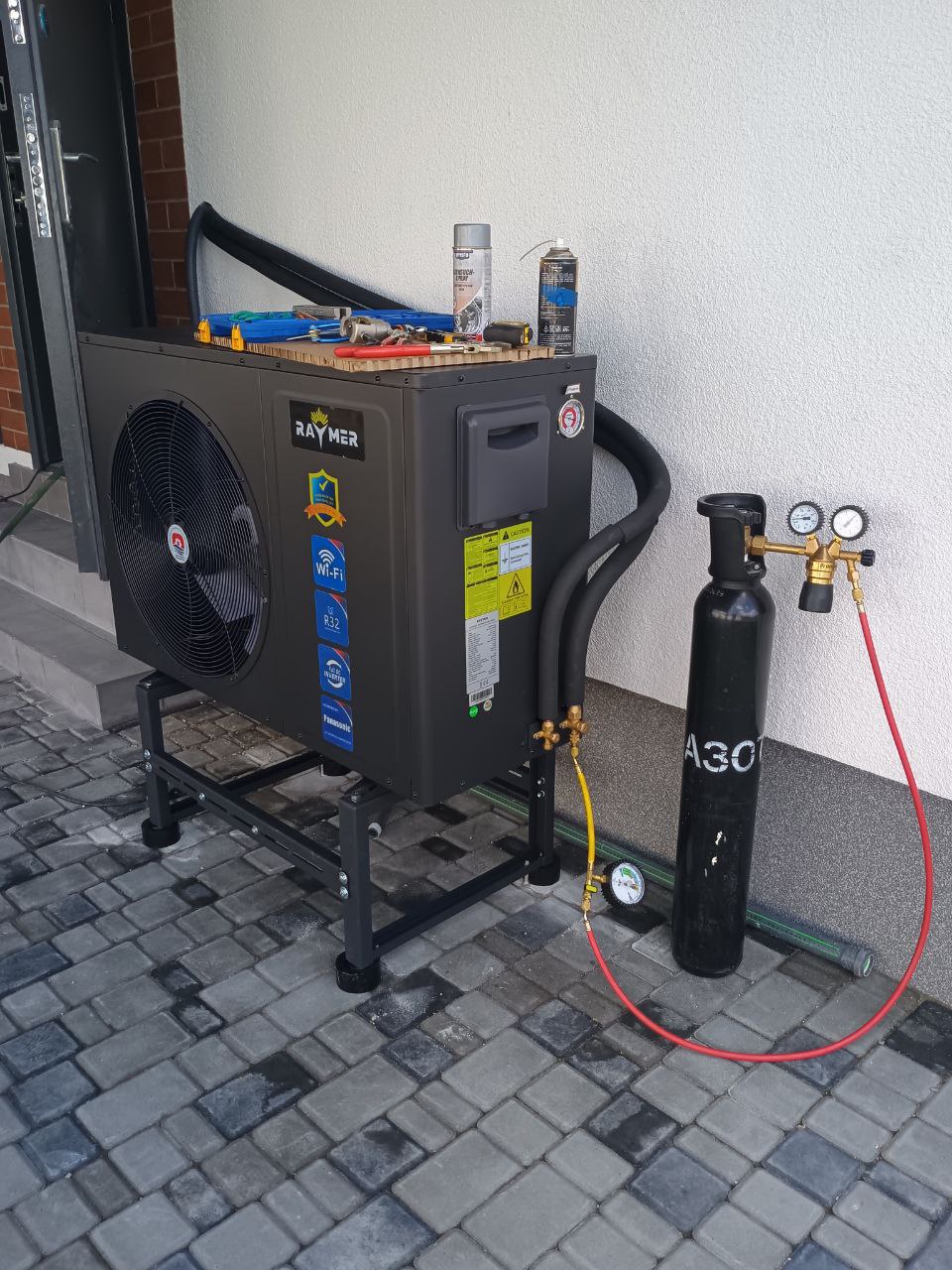

Після завершення монтажу трубопроводів, підключення гідромодуля та баків, а також встановлення всіх допоміжних елементів системи, був виконаний важливий етап — продувка системи азотом. Ця процедура проводиться перед вакуумуванням і виконує кілька ключових завдань. По-перше, азот під тиском дозволяє видалити з системи пил, дрібні частки та залишки монтажного сміття, що могли потрапити всередину під час монтажу. По-друге, продувка служить контролем герметичності всіх з’єднань, включно з трубопроводами, трьохходовим клапаном, гідромодулем і баками. Будь-який витік азоту одразу виявляє проблемне місце, що дає змогу усунути його до запуску системи.

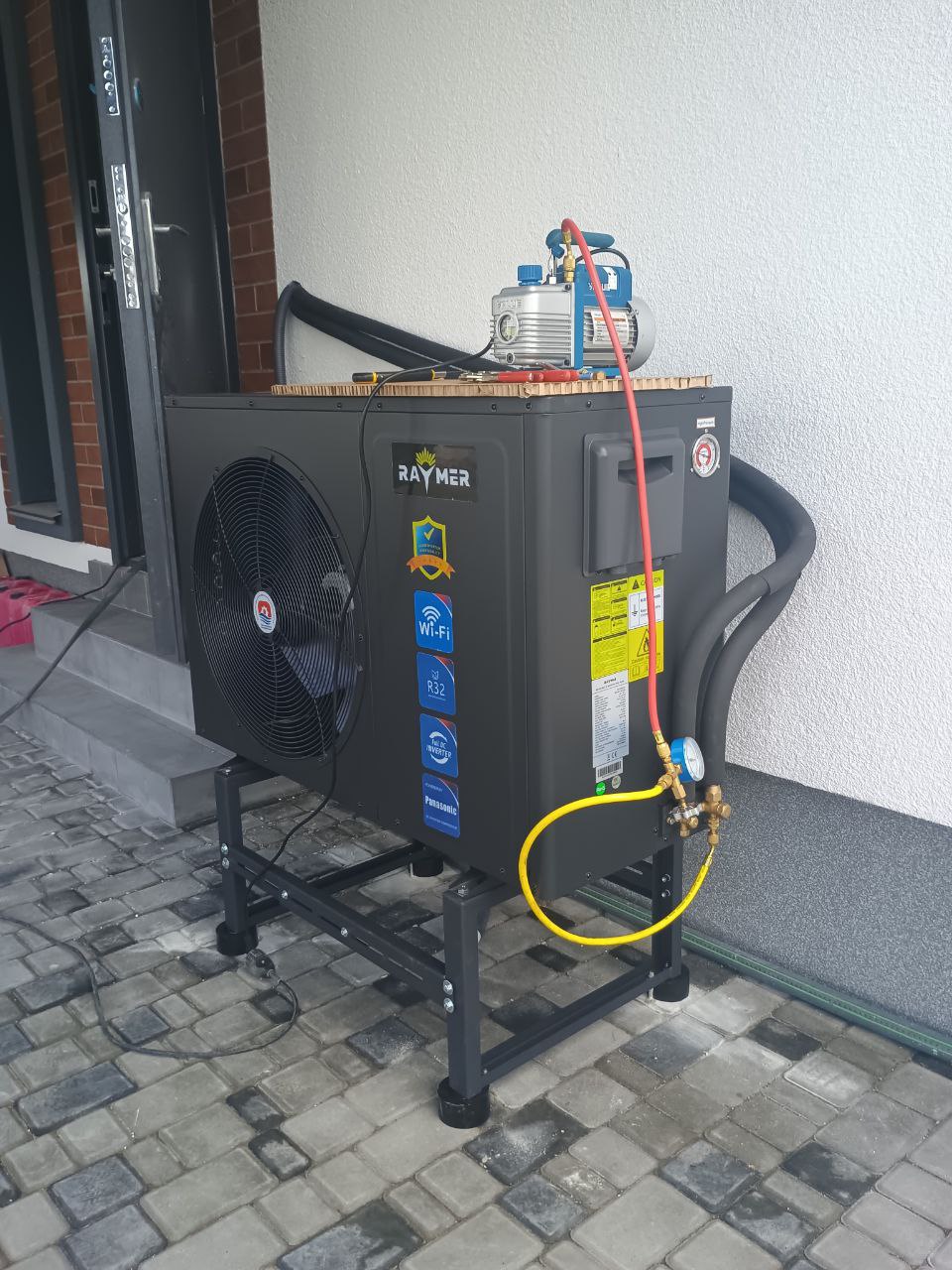

Після успішної продувки проводиться вакуумування системи. За допомогою вакуумного насоса з трубопроводів і теплообмінників видаляється повітря та залишкова волога, які могли потрапити під час монтажу. Навіть невелика кількість повітря або вологи може негативно впливати на роботу теплового насоса: знижувати ефективність, спричиняти утворення кристалів льоду в системі або викликати корозію внутрішніх елементів.

Вакуумування проводиться до досягнення стабільного низького тиску, що підтверджує герметичність системи та готовність до заправки теплоносієм. Така послідовність — спочатку продувка азотом, потім вакуумування — є стандартною практикою для будь-яких систем опалення та ГВП з тепловими насосами. Вона гарантує, що після запуску обладнання буде працювати надійно, ефективно та довговічно, а всі контури теплої підлоги, баки та гідромодуль отримають оптимальні умови для роботи.
