Готель “Антураж”. Тепловий насос Raymer RAY-32DS1-EVI для гостьових будиночків. Каскадний монтаж теплових насосів Raymer RAY-32DS2-EVI для басейну

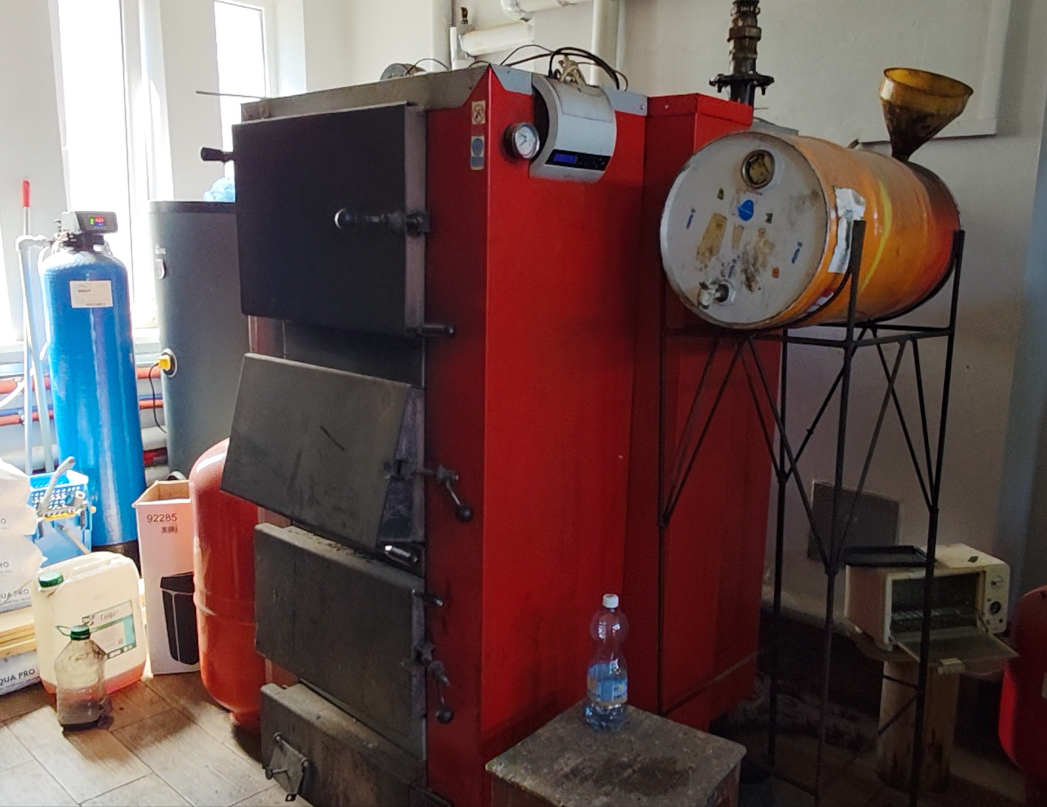

Готельний комплекс «Антураж» завжди прагнув забезпечити своїм гостям комфортний відпочинок у будь-яку пору року. До недавнього часу основним джерелом тепла для гостьових будинків та спа-комплексу виступав твердопаливний котел, що працював на дровах. Такий спосіб опалення вимагав значних витрат — як фінансових, так і фізичних. Регулярна заготівля, доставка та піднесення дров потребували додаткового персоналу та постійних ресурсів. Окрім того, цей метод був менш ефективним з точки зору автоматизації: необхідно було постійно контролювати процес горіння, підкладати паливо, очищати зольник і стежити за температурним режимом.

Зі збільшенням потоку гостей та розвитком інфраструктури комплексу постало питання пошуку більш економічного, екологічного та зручного джерела теплопостачання. Власники розуміли, що для масштабного комплексу потрібна система, здатна працювати автономно, стабільно і при цьому суттєво зменшувати експлуатаційні витрати.

Саме в цей момент було прийнято рішення випробувати сучасну альтернативу — теплові насоси Raymer, які вже зарекомендували себе як ефективне та довговічне обладнання для опалення та підігріву води.

Встановлення теплового насосу Raymer RAY-32DS1-EVI для гостьових будиночків

Першим етапом модернізації системи опалення у готельному комплексі «Антураж» стало встановлення теплового насосу Raymer RAY-32DS1-EVI. Це потужне обладнання здатне забезпечити стабільне та економічне опалення гостьових будинків загальною площею до 400 м².

Один тепловий насос Raymer RAY-32DS1-EVI розраховано на чотири двоповерхових будиночків по 100 м² кожен.

При проектуванні системи опалення було враховано особливості внутрішнього простору та комфорт гостей:

• Перший поверх кожного будиночка обладнано системою теплої підлоги. Це дозволяє рівномірно прогрівати приміщення, створюючи комфортний мікроклімат без різких перепадів температури та протягів.

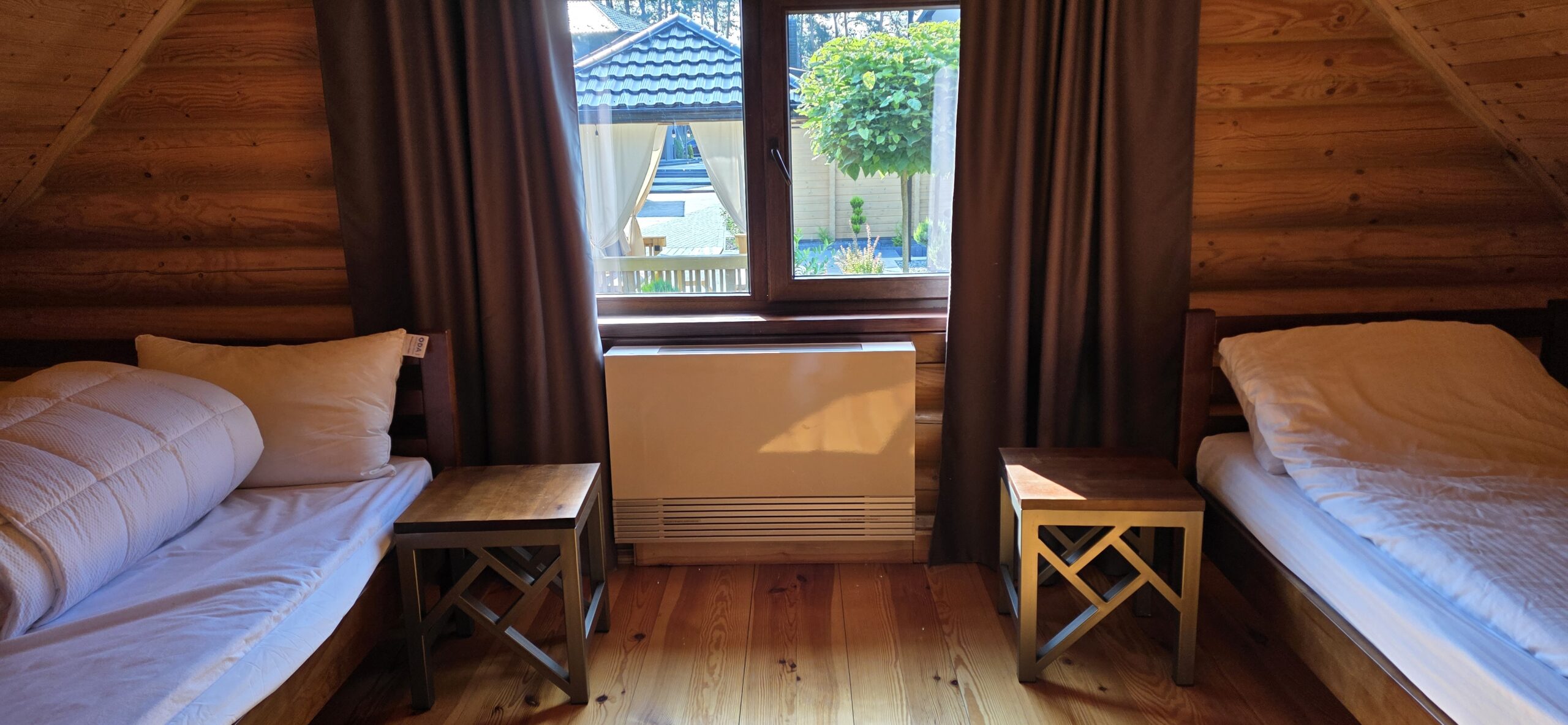

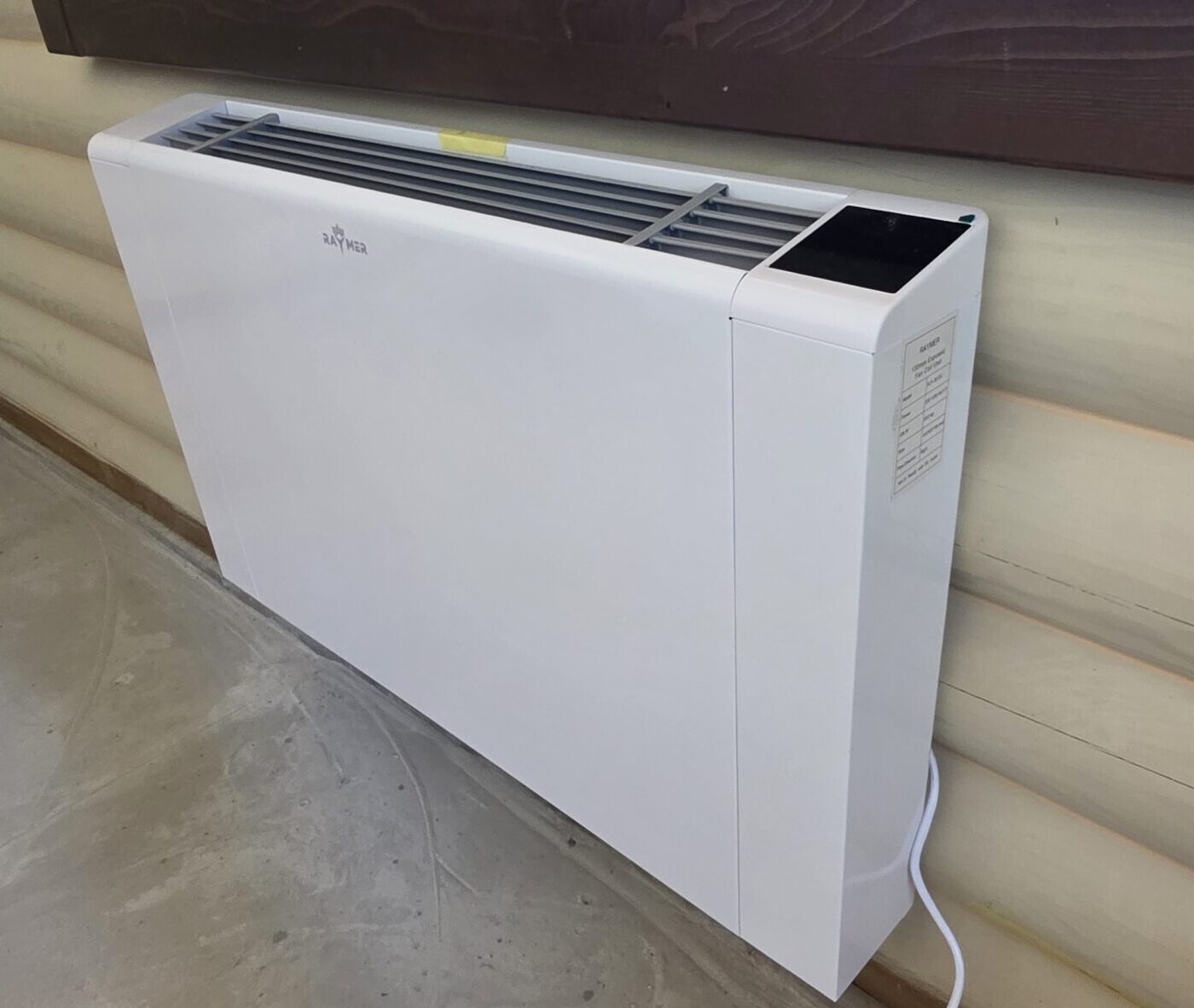

• Другий поверх опалюється за допомогою сучасних фанкойлів Raymer. Таке рішення забезпечує швидке нагрівання або охолодження повітря, а також дає можливість регулювати температуру окремо для кожної кімнати.

Завдяки такій комбінації — теплої підлоги на першому поверсі та фанкойлів на другому — власники отримали максимально гнучку, ефективну та комфортну систему клімат-контролю. Тепловий насос Raymer RAY-32DS1-EVI працює стабільно навіть при низьких температурах до -30°С, забезпечуючи оптимальні умови для проживання гостей протягом усього року, так як здатен працювати і на охолодження, і на обігрів. Завдяки цьому власник повністю відмовився від кондиціонерів.

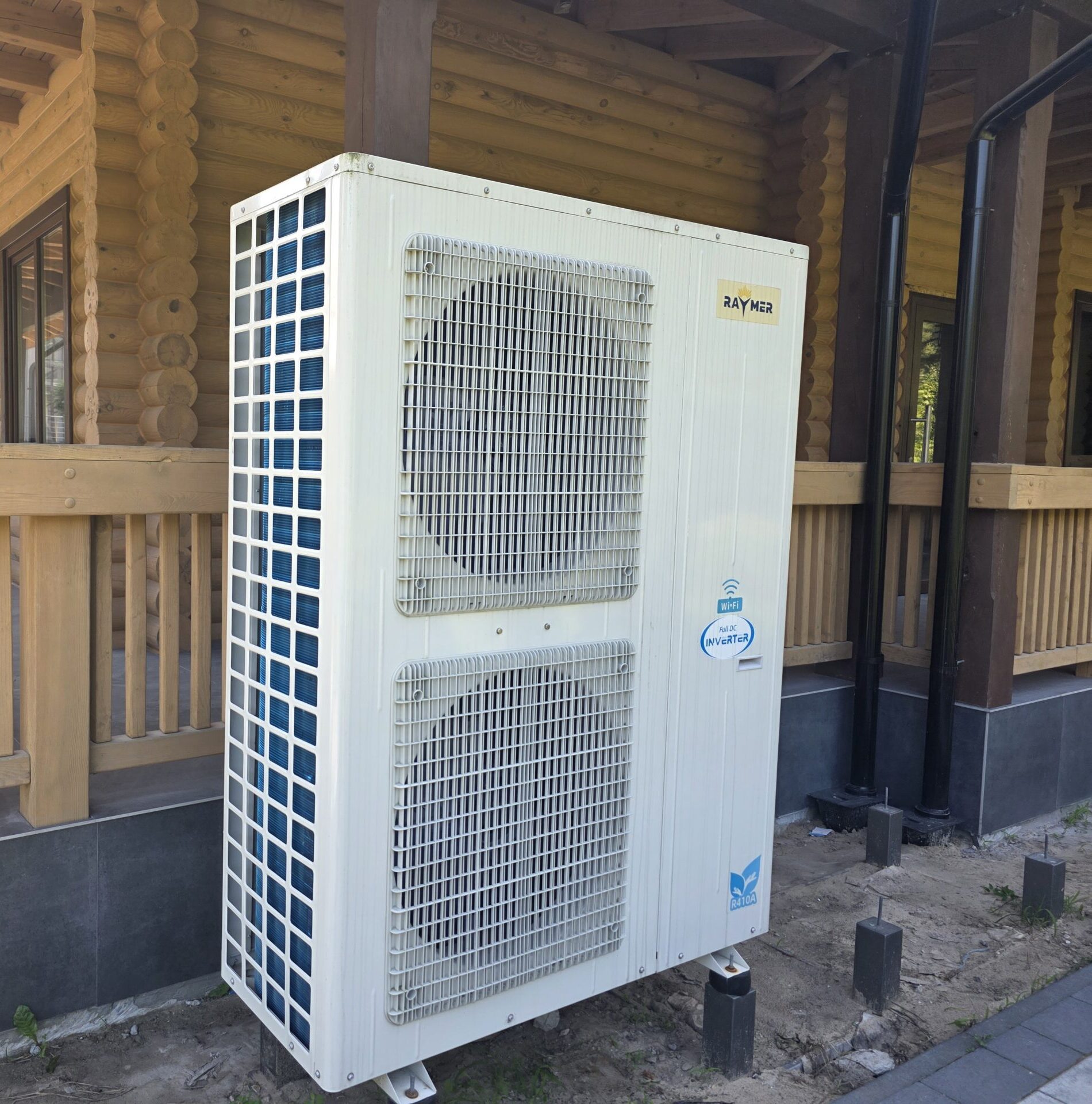

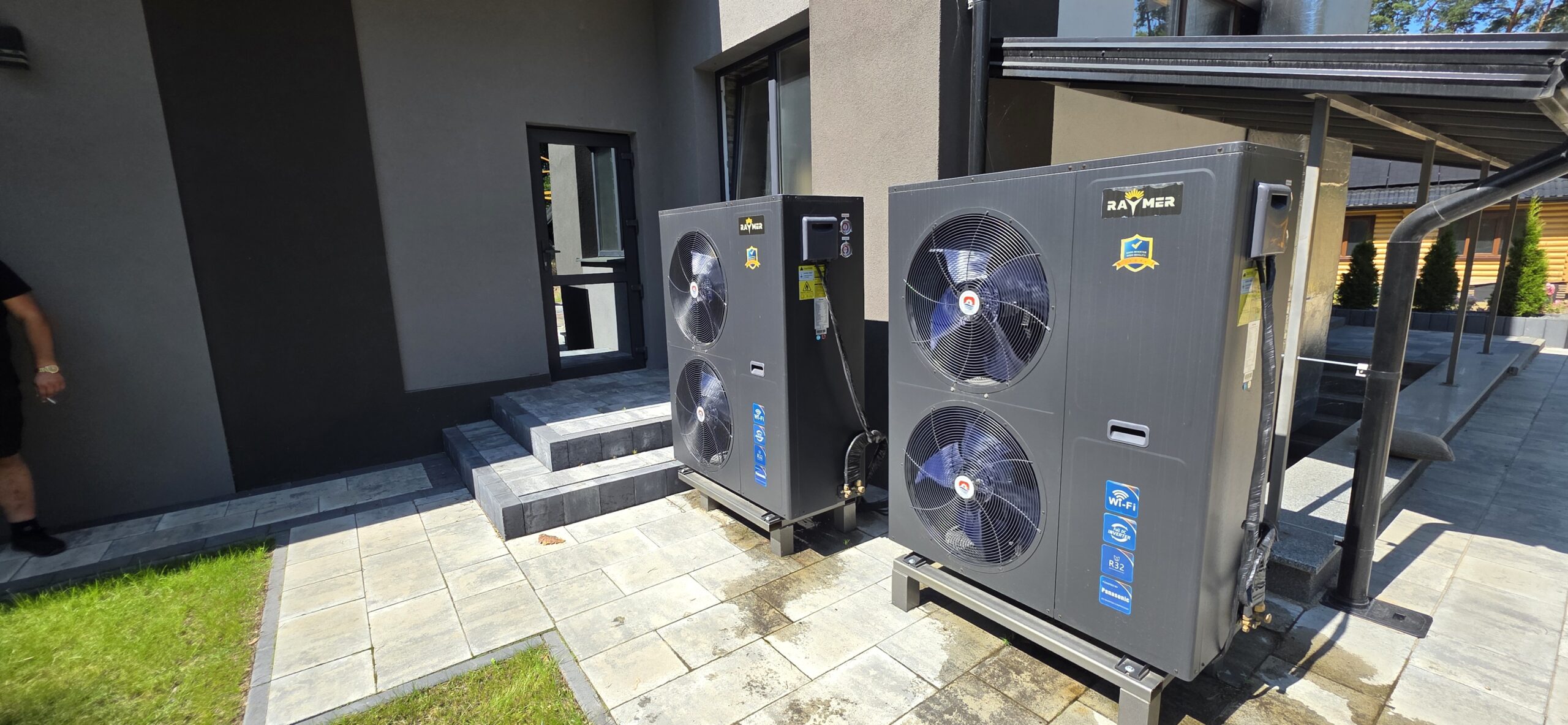

Монтаж зовнішнього блоку теплового насосу Raymer RAY-32DS1-EVI

Зовнішній блок теплового насосу Raymer RAY-32DS1-EVI було встановлено збоку одного з гостьових будиночків на відкритому просторі. Для монтажу було обрано спеціально підготовлену майданчик, що гарантує стабільність конструкції та захист від можливих деформацій ґрунту.

Блок розміщений на міцній металевій рамі з віброопорами, які мінімізують шум та вібрації під час роботи обладнання. Це особливо важливо у готельному комплексі, де головним завданням є забезпечення комфорту гостей.

Додатково зовнішній блок було встановлено на достатній відстані від стін будівлі та інших об’єктів. Такий підхід забезпечує вільний доступ повітря до теплообмінника, що є критично важливим для ефективної роботи системи. Забезпечено простір як для забору, так і для викиду повітря, завдяки чому обладнання працює без перевантажень.

Підключення зовнішнього блоку до внутрішнього виконано через фреонову магістраль, довжину якої попередньо розрахували інженери. Трубопроводи були утеплені спеціальним ізоляційним матеріалом, щоб запобігти тепловтратам та утворенню конденсату. Також передбачено захист від атмосферних впливів, що продовжує строк служби обладнання.

У результаті зовнішній блок теплового насосу Raymer RAY-32DS1-EVI інтегрований у систему опалення будиночків максимально надійно, із дотриманням усіх технічних вимог, що гарантує його довготривалу та стабільну роботу.

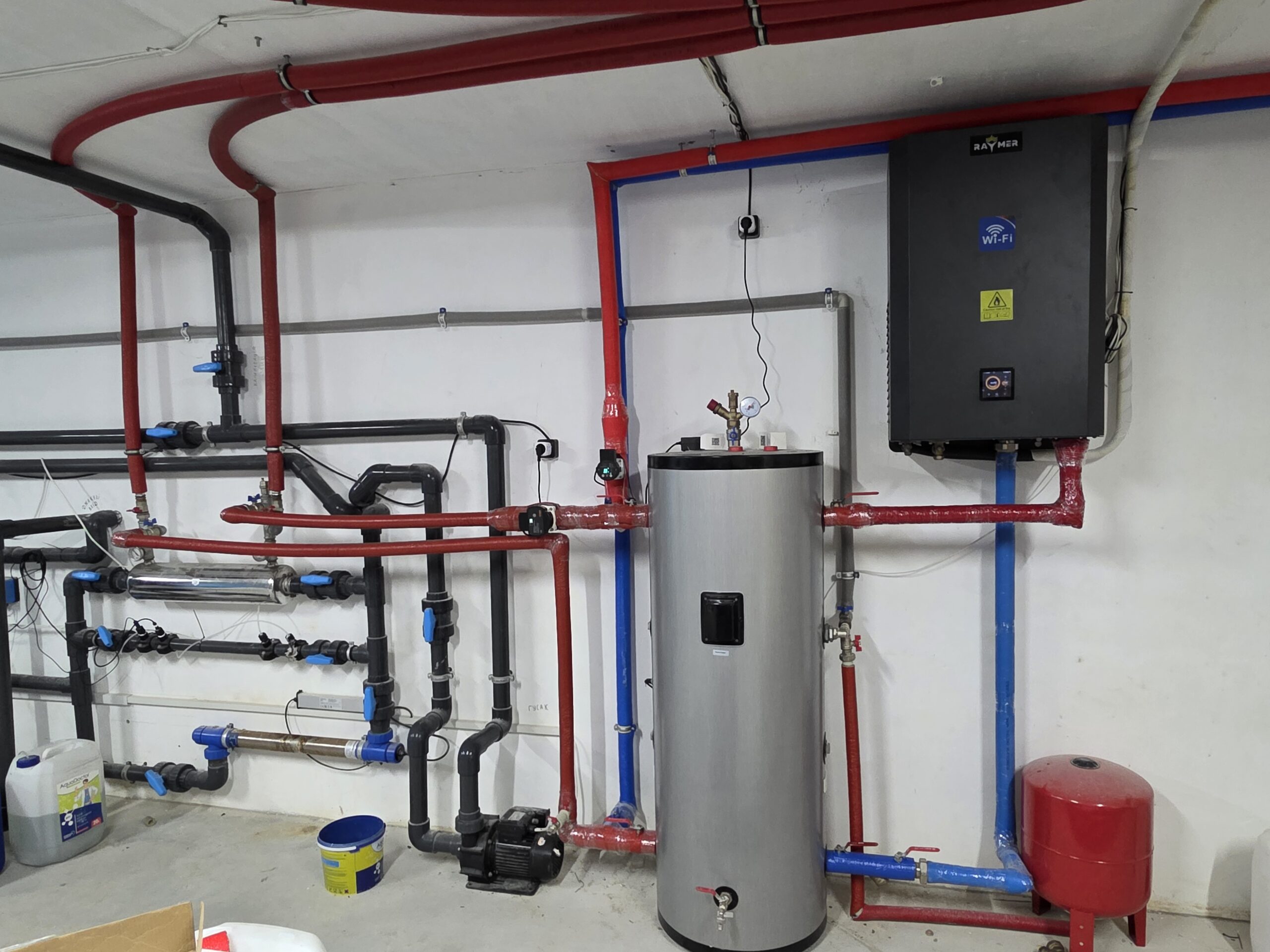

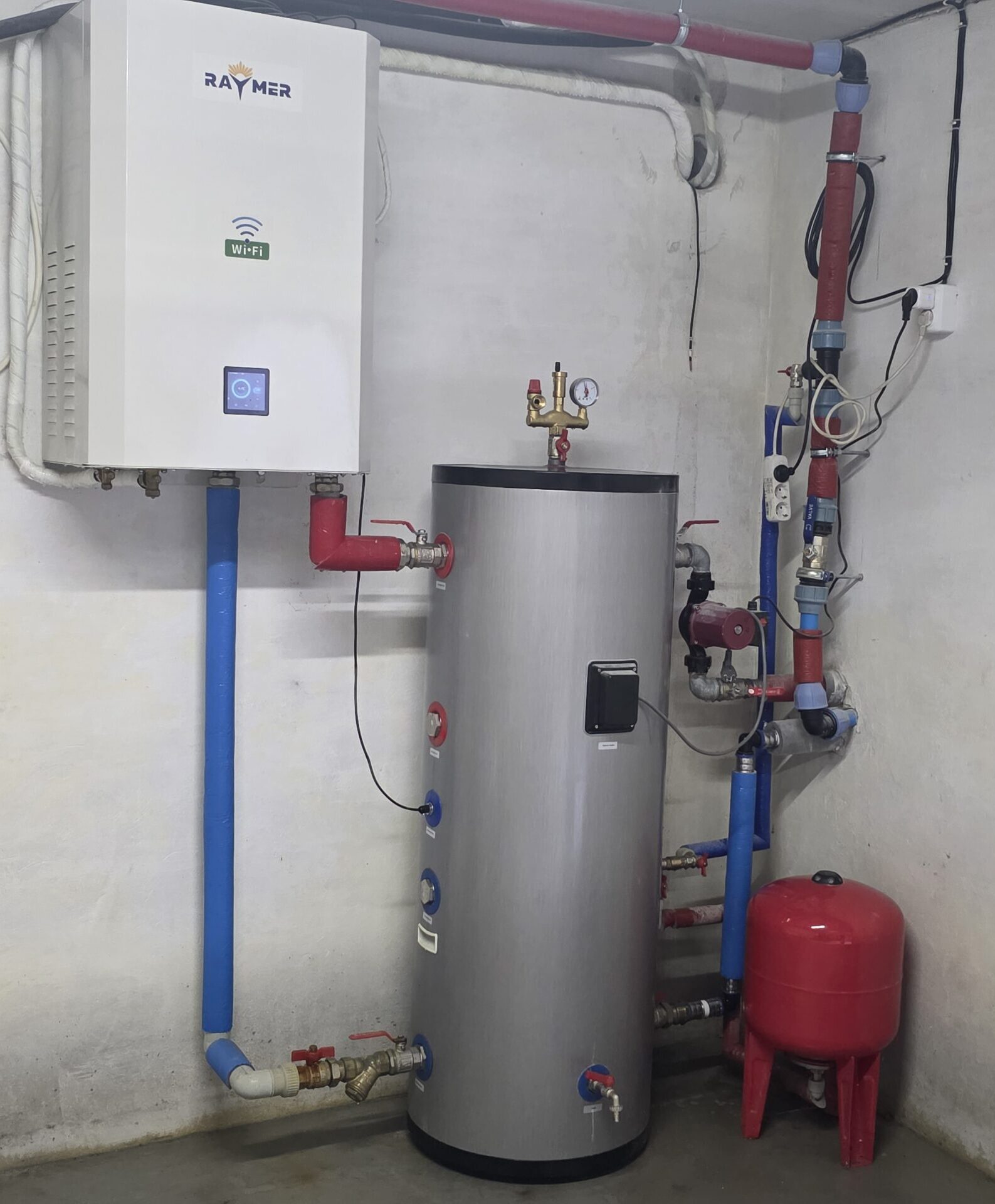

Монтаж внутрішнього блоку теплового насосу Raymer RAY-32DS1-EVI

Внутрішній блок теплового насосу Raymer RAY-32DS1-EVI було змонтовано у технічному приміщенні одного з гостьових будиночків. Монтаж виконано з урахуванням зручності обслуговування та оптимального розташування всіх елементів системи.

Блок встановлено на стіні, що дозволяє економити простір і водночас забезпечує легкий доступ до всіх підключень. Вхідні та вихідні патрубки підключено через якісну термоізоляцію: синя труба для холодного контуру та червона для гарячого, що чітко розділяє подачу та зворотний потік. Це гарантує правильну циркуляцію теплоносія між тепловим насосом та системою опалення.

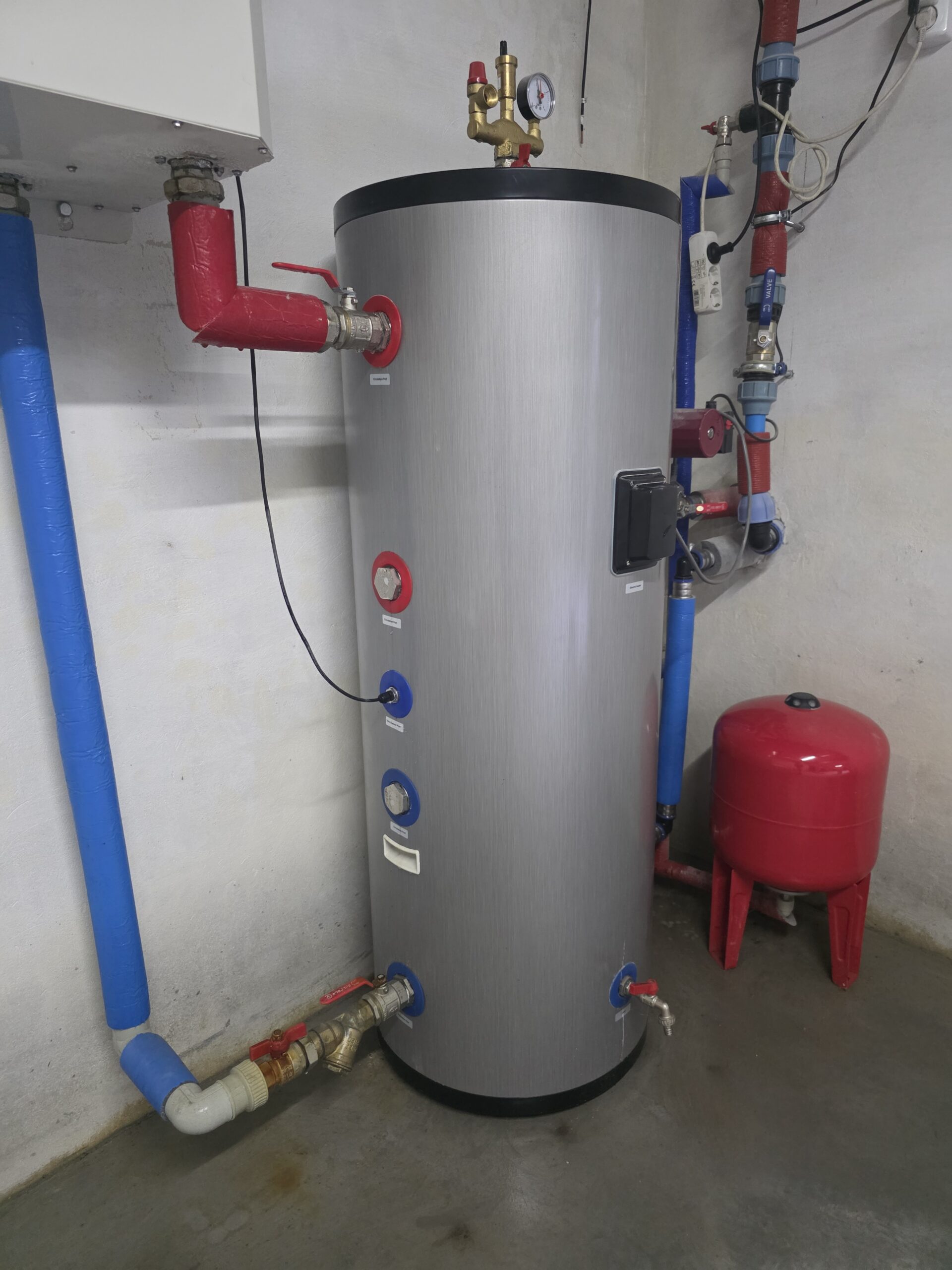

Поруч із внутрішнім блоком встановлений буферний бак-накопичувач, який виконує одразу кілька функцій: стабілізація роботи теплового насоса, накопичення тепла, а також захист від частих вмикань і вимикань обладнання. Завдяки цьому система працює більш ефективно та довговічно.

У систему також інтегровано:

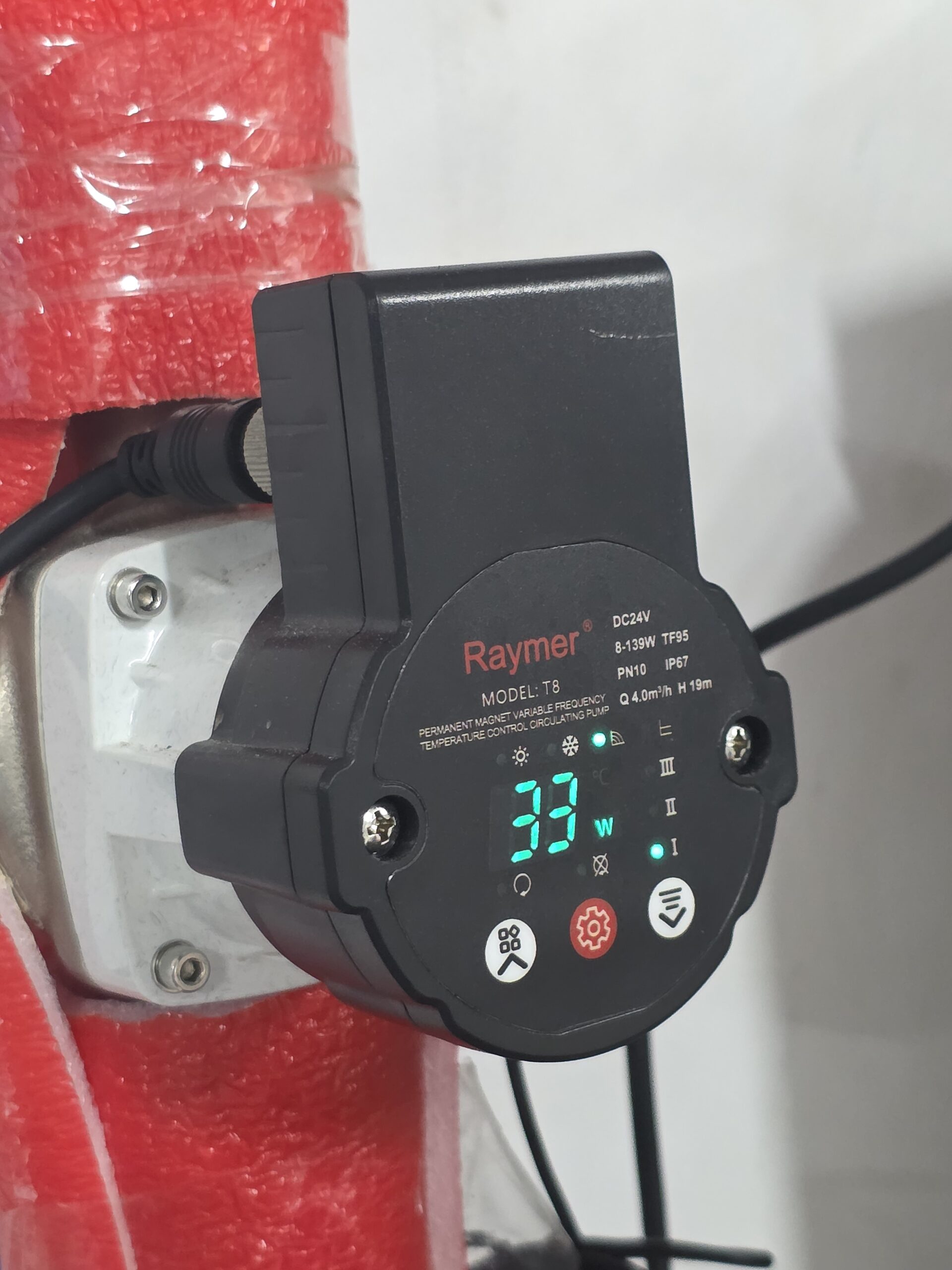

• циркуляційний насос – відповідає за постійний рух теплоносія по контуру;

• розширювальний бак (червоний) – компенсує зміни об’єму води під час нагріву та захищає систему від гідроударів;

• запірна арматура – дозволяє легко відключати окремі елементи для сервісного обслуговування;

• група безпеки з манометром і клапаном – забезпечує контроль тиску в системі та запобігає його надмірному підвищенню.

Вся система змонтована з використанням якісних ізольованих трубопроводів, що мінімізує тепловтрати. Підключення виконане з урахуванням вимог до надійності та енергоефективності, що дозволяє повністю забезпечити опалення через теплі підлоги на першому поверсі та фанкойли на другому поверсі будиночків.

Розгалуження системи від буферної ємності

Буферна ємність у даній системі виконує роль центрального вузла, від якого розходяться всі контури опалення гостьових будиночків. Саме через неї відбувається рівномірний розподіл тепла, що виробляє тепловий насос Raymer RAY-32DS1-EVI.

З бака-накопичувача виходять два основні напрямки:

Контур фанкойлів

• Від буферної ємності прокладені лінії подачі до фанкойлів, розташованих на другому поверсі.

• Фанкойли працюють не лише в режимі обігріву, а й у режимі охолодження влітку, що робить систему універсальною.

• Завдяки цьому мешканці отримують сучасний комфортний клімат у будь-яку пору року.

Контур теплої підлоги

• Подача теплоносія спрямовується на гребінки системи теплої підлоги.

• Завдяки плавному регулюванню температура в контурі підтримується на комфортному рівні (звичайно 30–40 °C).

• Тепла підлога забезпечує основне базове тепло на першому поверсі будиночків, створюючи рівномірне прогрівання приміщення.

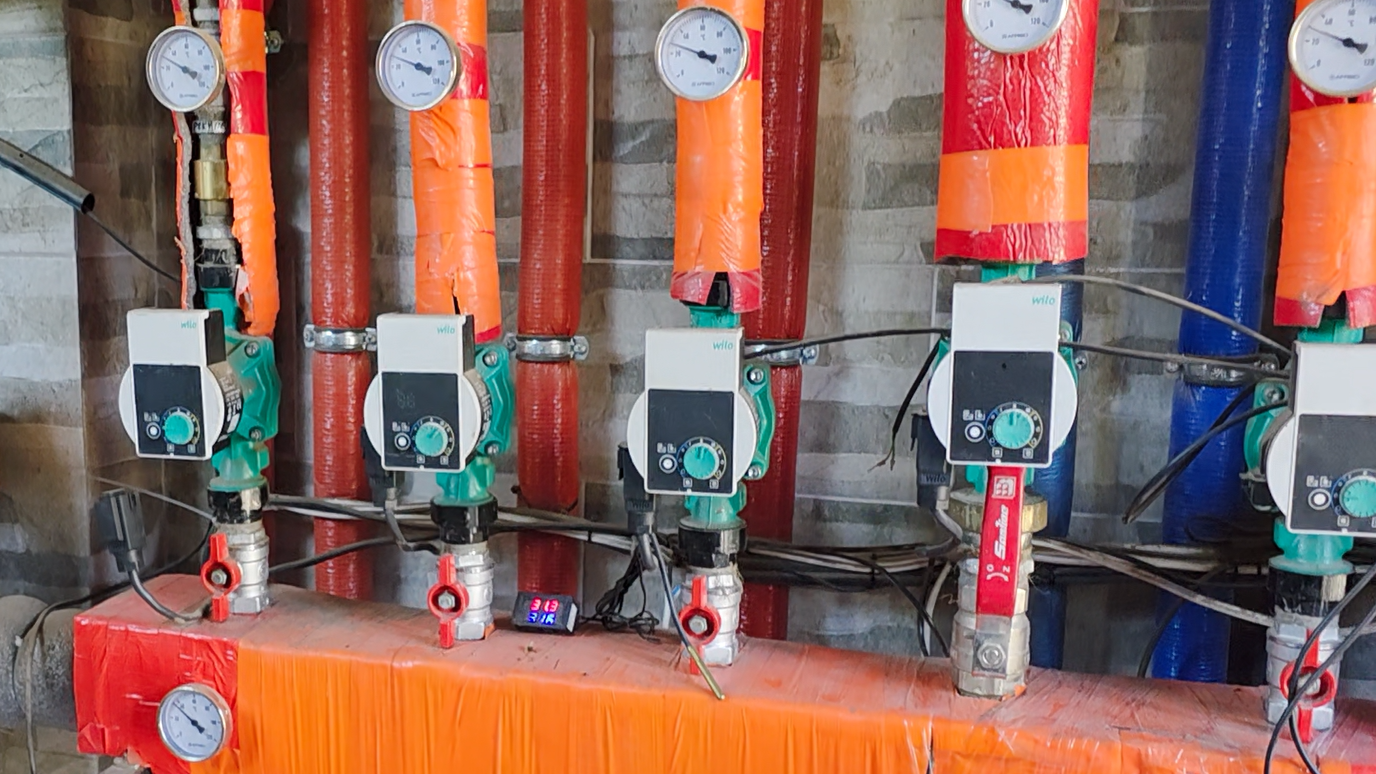

Кожен із контурів обладнаний запірною арматурою та циркуляційними насосами, що дозволяє точно керувати роботою окремих зон і забезпечувати оптимальний розподіл тепла.

Таким чином, буферна ємність виступає стабілізатором і “серцем” системи: вона приймає тепло від теплового насоса, накопичує його та рівномірно роздає як у теплу підлогу, так і у фанкойли. Завдяки такій схемі досягається максимальна ефективність, гнучкість і економія енергії.

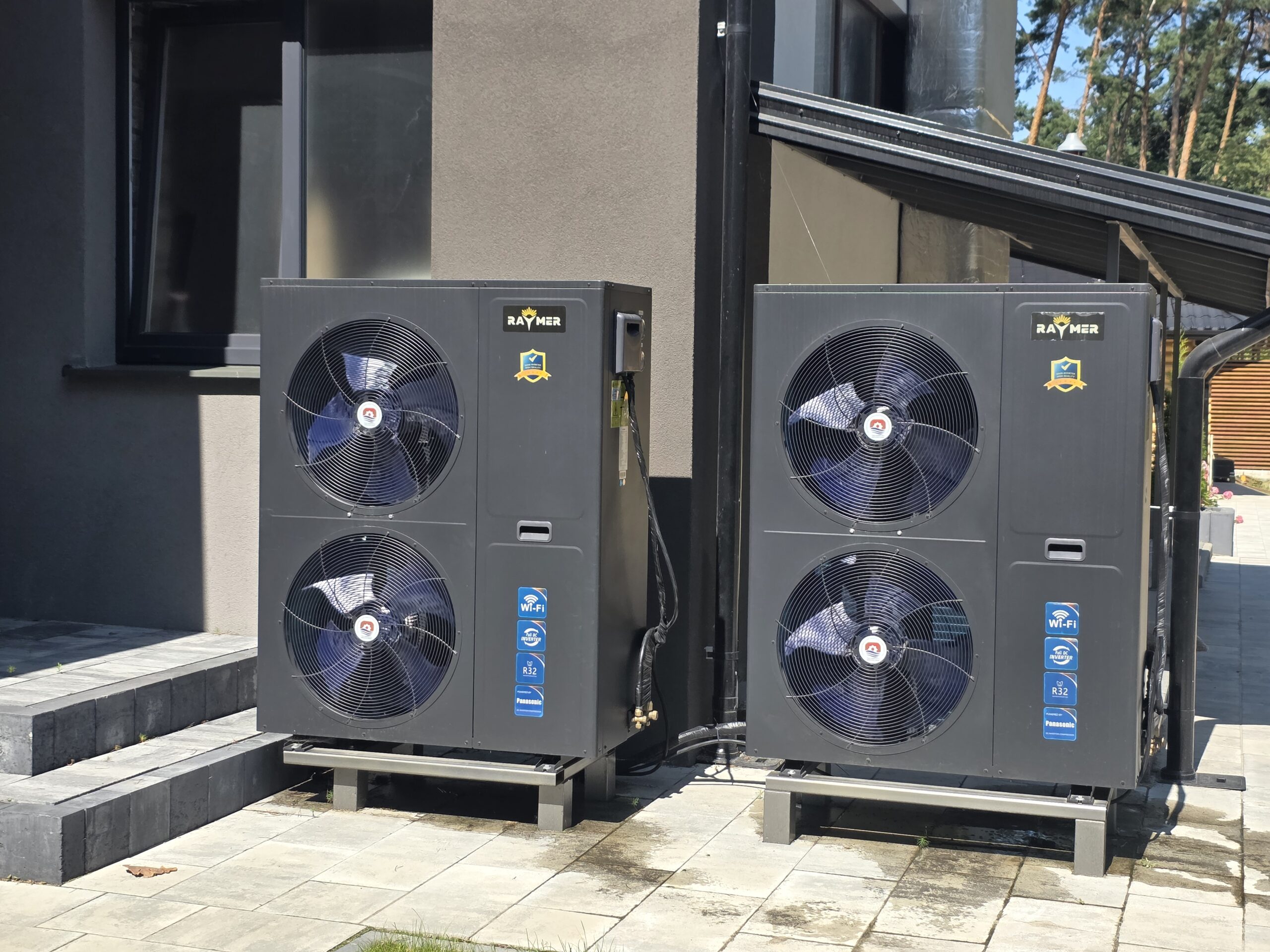

Теплові насоси для СПА-комплексу

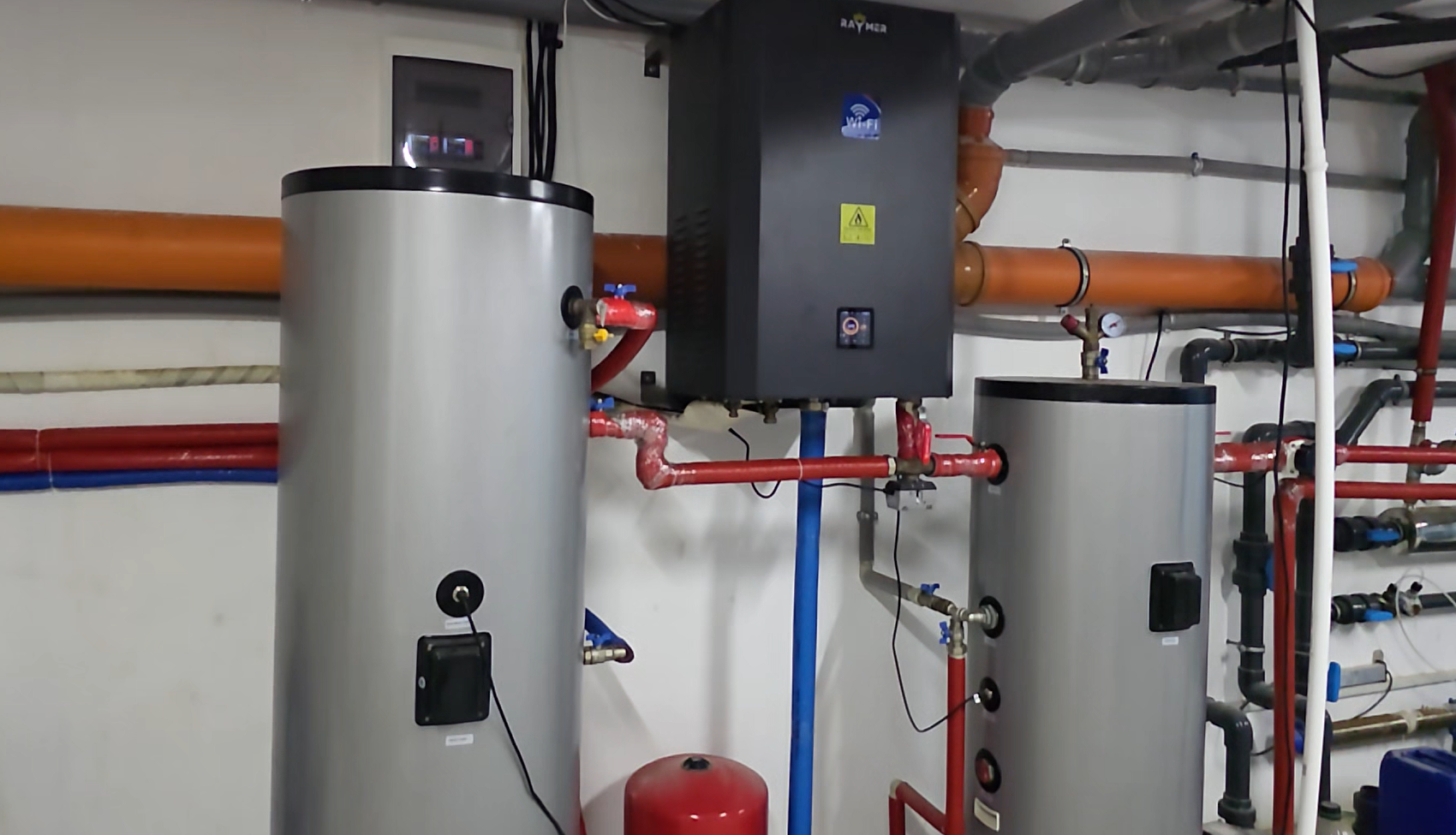

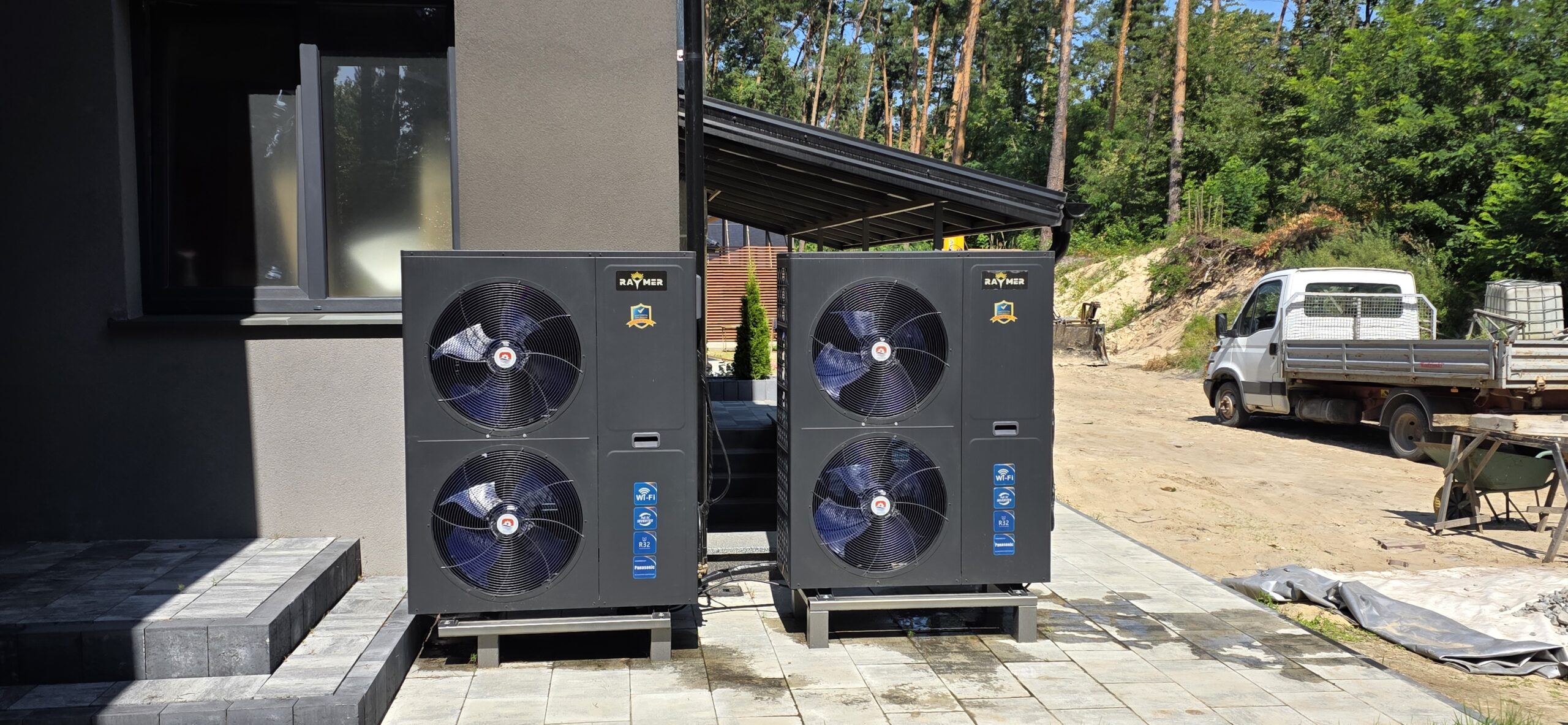

Для забезпечення стабільного комфорту у спа-зоні готельного комплексу було встановлено два теплові насоси Raymer RAY-32DS2-EVI за каскадною схемою. Такий підхід дозволяє ефективно розподіляти навантаження та забезпечувати безперебійну роботу всієї системи навіть у періоди пікового споживання енергії.

Переваги каскадної схеми

Використання каскадної схеми підключення теплових насосів у спа-комплексі має низку важливих переваг. По-перше, вона дозволяє рівномірно розподілити навантаження між двома агрегатами. Завдяки цьому кожен насос працює у більш щадному режимі, що не лише знижує знос обладнання, а й продовжує його термін служби.

По-друге, така схема забезпечує надійне резервування системи. У випадку, якщо один з теплових насосів буде відключений для технічного обслуговування чи ремонту, другий продовжить роботу. Це особливо важливо для готельного та спа-бізнесу, адже комфорт гостей не може залежати від технічних перерв.

І, нарешті, каскадна схема дає можливість гнучко налаштовувати режими роботи. Один тепловий насос може бути задіяний виключно для підігріву води у басейні, тоді як інший працюватиме на опалення приміщень комплексу. Такий підхід робить систему максимально ефективною, універсальною та економічно вигідною, адже обладнання використовується саме там, де є найбільша потреба у теплі.

Опалення приміщень СПА-комплексу

Для забезпечення комфортних умов у всіх зонах СПА-комплексу один із теплових насосів задіяний виключно для опалення будівлі. Система організована таким чином, що тепло рівномірно розподіляється через теплі підлоги та фанкойли. Це дозволяє підтримувати затишну температуру у залах відпочинку, масажних кабінетах, кімнатах релаксу та навіть у технічних приміщеннях.

Завдяки інверторній технології тепловий насос працює максимально ефективно: він адаптує свою продуктивність залежно від потреб приміщення та зовнішніх погодних умов. Це не лише зменшує витрати електроенергії, а й забезпечує стабільний мікроклімат у будь-яку пору року. Такий підхід гарантує комфорт для відвідувачів комплексу та економію для його власників.

Підігрів води у басейні

Другий тепловий насос у каскадній системі виконує окреме завдання — підігрів води в басейні. Його робота організована через титановий горизонтальний теплообмінник, де теплоносій із насоса передає енергію безпосередньо воді, підтримуючи стабільний рівень температури. Це дозволяє гостям СПА-комплексу завжди насолоджуватися комфортним купанням незалежно від сезону.

Використання теплового насоса замість традиційних електричних або газових нагрівачів є значно вигіднішим. Завдяки високому коефіцієнту перетворення енергії, насос споживає у 3–4 рази менше електроенергії для забезпечення тієї ж кількості тепла. У результаті власники отримують не лише економію, але й екологічно чисте та безпечне рішення для підігріву басейну.

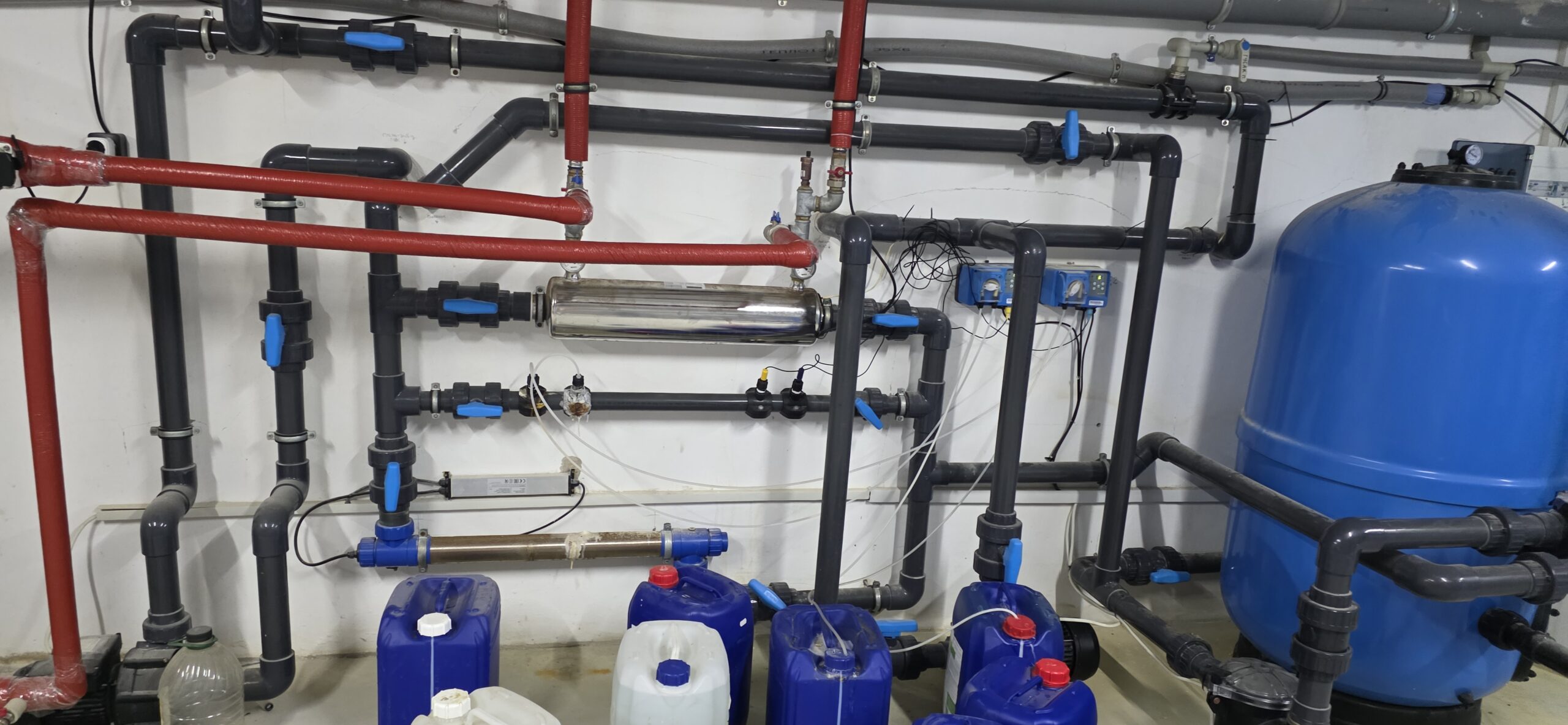

Основні елементи та робота системи підігріву басейну з тепловим насосом

Система підігріву води у басейні побудована таким чином, щоб поєднати економічність роботи теплового насосу та надійність комплексної водоочистки.

Центральним вузлом є пластинчастий теплообмінник у нержавіючому корпусі. Саме через нього відбувається передача тепла від теплоносія теплового насосу до води басейну. При цьому гідравлічні контури залишаються повністю відокремленими: теплообмін здійснюється лише через металеві пластини, що гарантує безпеку й довговічність роботи обладнання.

У системі можна чітко розрізнити два трубопроводи. Червоні труби відповідають за контур теплоносія, який надходить від теплового насосу. А сірі труби утворюють циркуляційну систему басейну, що подає й відводить воду через теплообмінник і фільтраційний блок.

Очищення води здійснює система фільтрації, представлена великим синім баком. Усередині нього розташований кварцовий пісок або інший наповнювач, який затримує пісок, листя та інші механічні домішки. Для підтримки хімічного складу використовується станція дозування – на стіні змонтовані датчики й насоси-дозатори, а внизу розміщені каністри з реагентами. Вона автоматично контролює рівень pH та дезінфекцію, забезпечуючи стабільну якість води.

Додатковим етапом знезараження виступає ультрафіолетовий знезаражувач, металевий циліндр, встановлений у нижній частині системи. Він нейтралізує бактерії та водорості без використання зайвої хімії, роблячи воду приємнішою для відпочинку.

Важливу роль відіграє і запірна арматура – крани з синіми ручками. Вони дозволяють перекривати окремі ділянки контуру під час сервісу та регулювати потік води.

Робота системи виглядає наступним чином: вода з басейну спочатку проходить крізь фільтрацію, очищаючись від механічних домішок. Далі вона надходить у теплообмінник, де отримує тепло від теплового насосу. Після цього проходить через ультрафіолетовий блок та хімічне дозування, де підтримується правильний баланс pH та знезараження. Уже очищена й нагріта вода повертається назад у басейн.

У такій схемі тепловий насос виконує лише функцію підігріву, а фільтраційна й дозувальна система повністю відповідають за якість і безпеку води. У результаті власник отримує теплий басейн із чистою водою, придатною для щоденного користування без зайвих клопотів.

Автономне енергозабезпечення готельного комплексу

У даному готельному комплексі реалізовано повністю незалежну систему енергозабезпечення на основі сонячної електростанції. На даху розташовані сонячні панелі, які виробляють електроенергію з відновлюваного джерела – сонця.

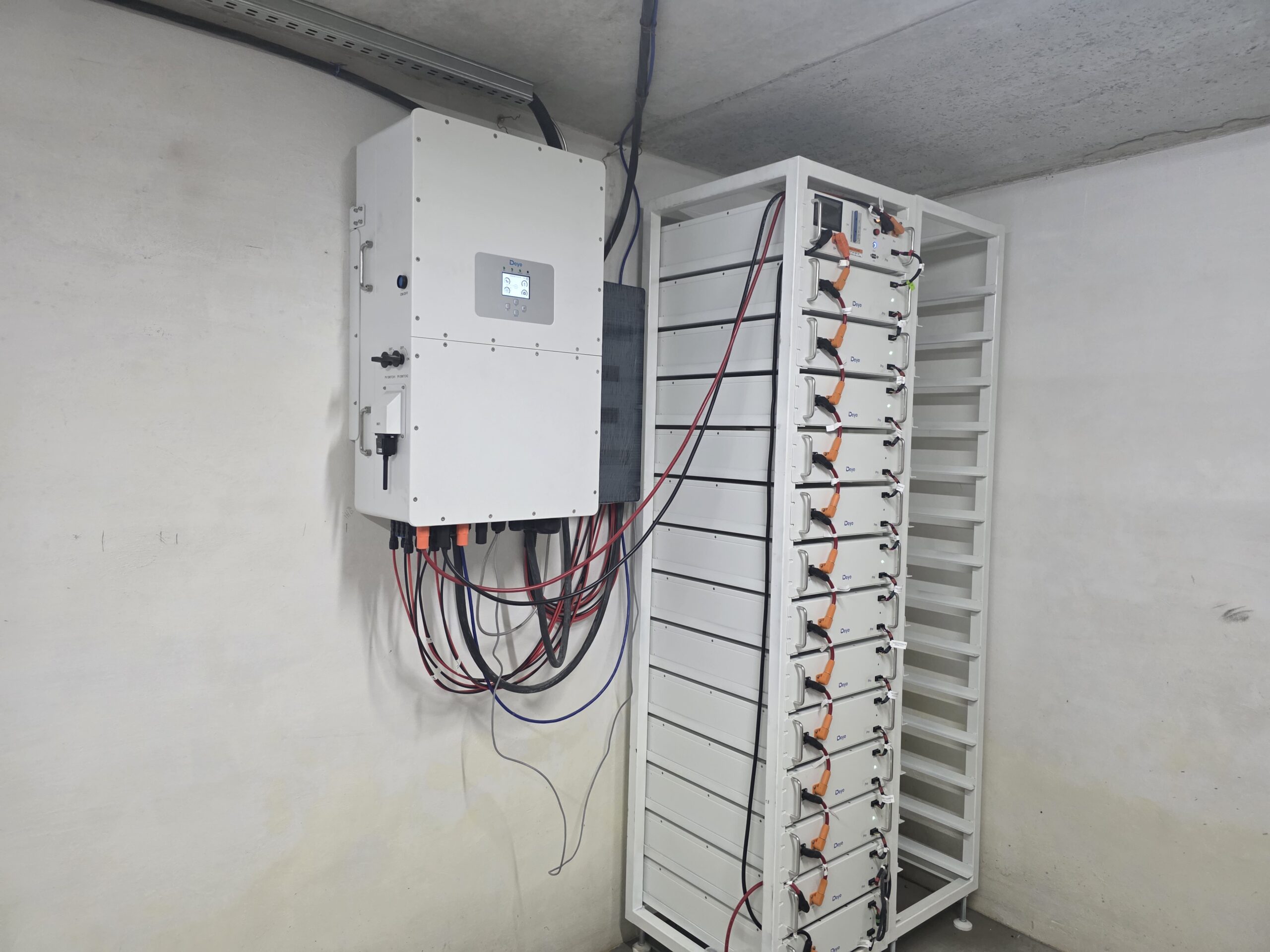

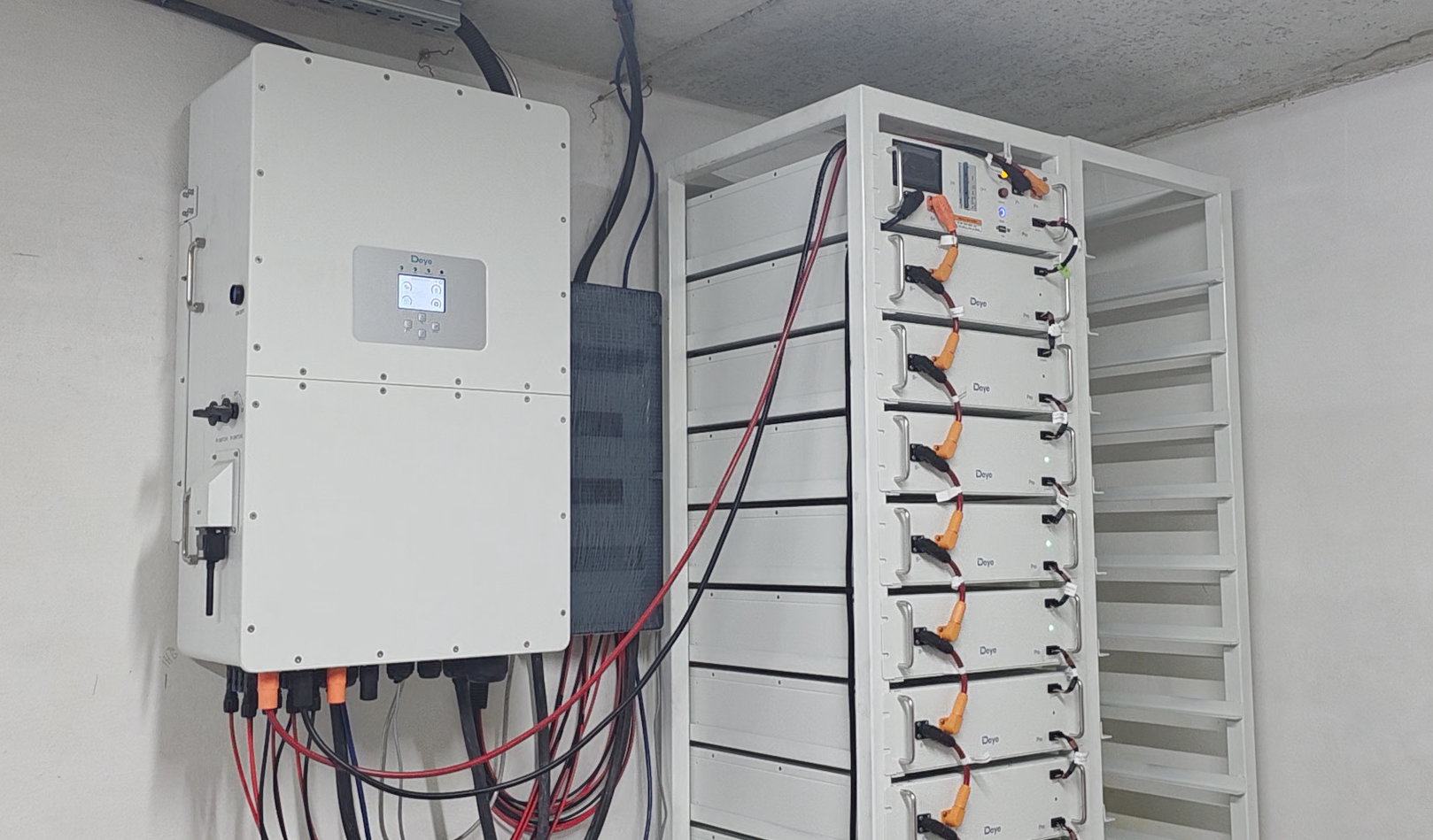

Ця енергія подається на сонячний інвертор Deye, який перетворює постійний струм у змінний, придатний для живлення всього обладнання готелю. Інвертор також виконує функцію “мозку системи” – він керує потоками енергії, розподіляє живлення між споживачами, заряджає акумуляторні батареї та може віддавати надлишки енергії у мережу.

Особливу роль у цій системі відіграють накопичувальні батареї Deye. Вони забезпечують резерв енергії на випадок відсутності сонячного випромінювання (вночі чи в похмуру погоду). Завдяки цьому готель має стабільне живлення 24/7, незалежно від погодних умов чи перебоїв у зовнішній електромережі.

Таким чином, весь комплекс працює повністю на власному енергозабезпеченні. Це не тільки гарантує надійність і комфорт для гостей, але й дозволяє суттєво скоротити експлуатаційні витрати та позиціонувати готель як сучасний і екологічно відповідальний об’єкт.

Чому тепловий насос – найкраще рішення для готелів?

Тепловий насос – це не просто сучасне обладнання для опалення чи підігріву води. Для готелів він стає справжнім стратегічним рішенням, адже поєднує комфорт для гостей, економію для власника та надійність у щоденній роботі.

По-перше, це енергоефективність. Тепловий насос здатен виробляти у 4–5 разів більше теплової енергії, ніж споживає електроенергії. Для готелю, де потрібно постійно опалювати приміщення, підігрівати воду у душових, басейнах чи спа-зонах, це означає суттєве зниження рахунків за енергію.

По-друге, надійність і безперервність роботи. Готель працює цілодобово, і зупинка системи опалення чи гарячої води недопустима. Теплові насоси Raymer оснащуються інверторними компресорами, здатними працювати навіть при -25…-30 °C. А за потреби систему можна доповнити резервним електрокотлом, щоб завжди мати запасний варіант.

По-третє, це комфорт гостей. Постійна наявність теплої води у крані, стабільна температура у номерах і підігрів басейну чи джакузі – усе це напряму впливає на враження клієнта від перебування в готелі. І тут тепловий насос виграє у традиційних котлів, бо працює тихо, без запахів, без викидів продуктів згоряння.

Четвертий аспект – екологічність та імідж. Сучасні туристи дедалі більше цінують готелі, що впроваджують зелені технології. Використання теплових насосів у поєднанні з сонячними електростанціями підкреслює, що готель дбає не лише про комфорт, а й про довкілля. Це вагомий аргумент у рекламі та для отримання сертифікатів «eco-friendly».

І ще один важливий момент – гнучкість та інтеграція. Тепловий насос можна підключити як до системи радіаторного опалення, так і до теплої підлоги, бойлерів ГВП чи системи підігріву басейнів. Це універсальне рішення, яке підходить для будь-якого готельного комплексу – від маленьких апарт-готелів до великих SPA-центрів.

У результаті готель отримує систему, яка одночасно знижує витрати, підвищує рівень комфорту і працює безперебійно навіть у найсуворіших умовах. А гості отримують головне – тепло, затишок і якісний сервіс.
