Завдання проекту:
Клієнт, що проживає в селі Маяки, Одеської області звернувся за консультацією та підбором обладнання для опалення будинку невеликої площі. Великим плюсом було те, що будинок знаходиться поблизу річки, тому є доступ до підземних вод, тому є можливість буріння скважини.
Рішення:
Проаналізувавши будинок власника, територію та особливості поверхні землі, можливість буріння скважини, було прийнято рішення встановити тепловий геотермальний тепловий насос Raymer RAY-07WW, який буде забезпечувати опалення будинку через радіатори.
Попередньо в домі вже було встановлено твердопаливний та газовий котел, останній з яких вирішено залишити, як резервне джерело опалення.
Етап 1. Буріння скважини
Перш за все проводиться детальний аналіз ділянки, де планується встановлення. Враховується тип ґрунту, наявність підземних вод, теплоізоляція будинку та архітектурні особливості.
Створюється детальний проект, що включає розміщення бурових свердловин, трубопроводів, насоса та інших компонентів.
Далі було буріння свердловин глибиною 50 м для досягнення шарів грунту із стабільною температурою. Після буріння зондів було встановлення горизонтальних термальних труб. Труби заповнюються теплоносієм, який передаватиме тепло від ґрунту до теплового насоса.
Етап 2. Встановлення внутрішнього блоку ТН

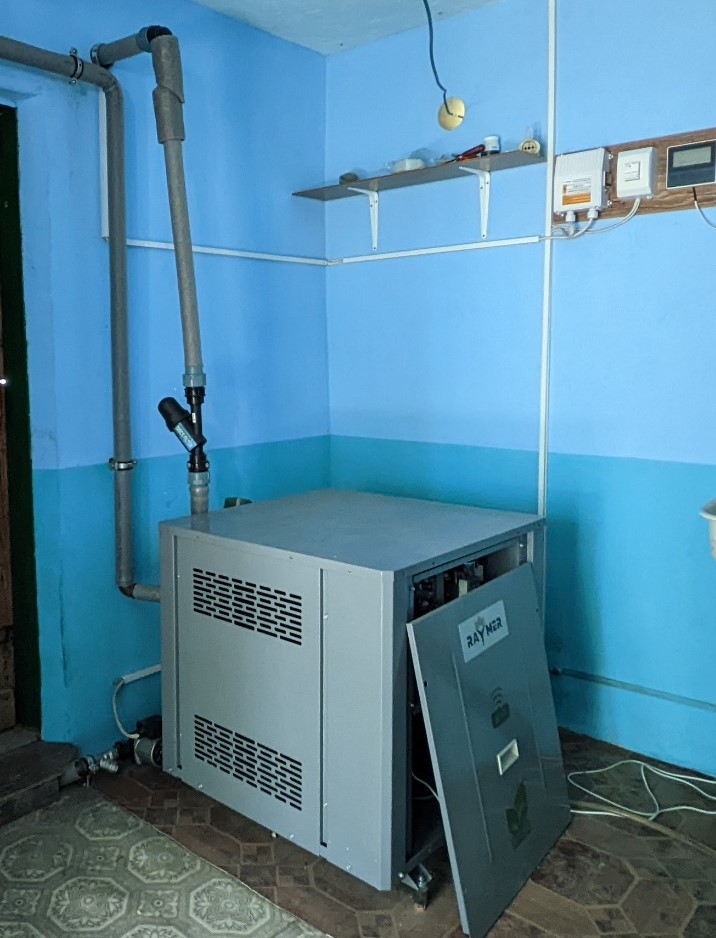

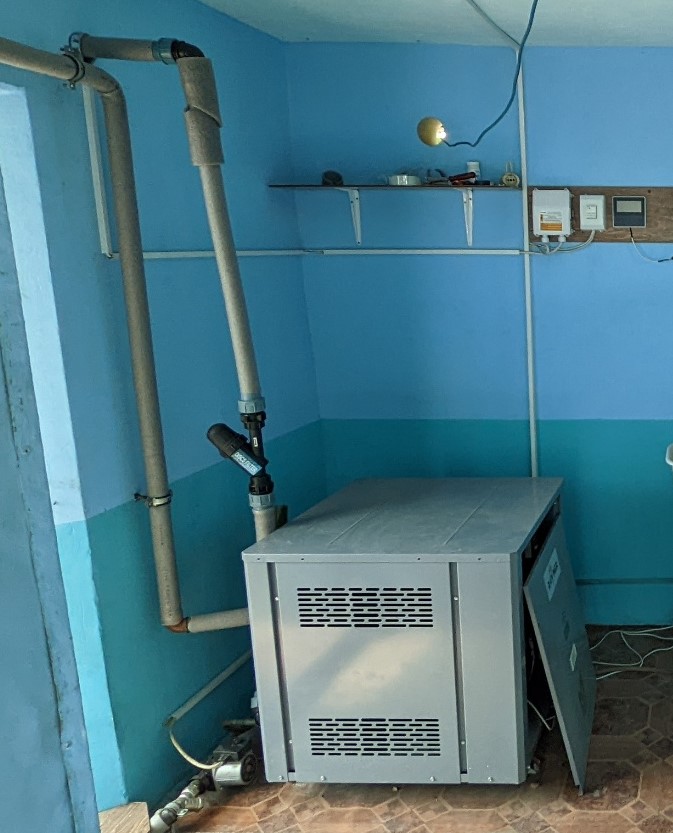

Внутрішній блок теплового насосу встановлено в котельні, де раніше був твердопаливний котел.

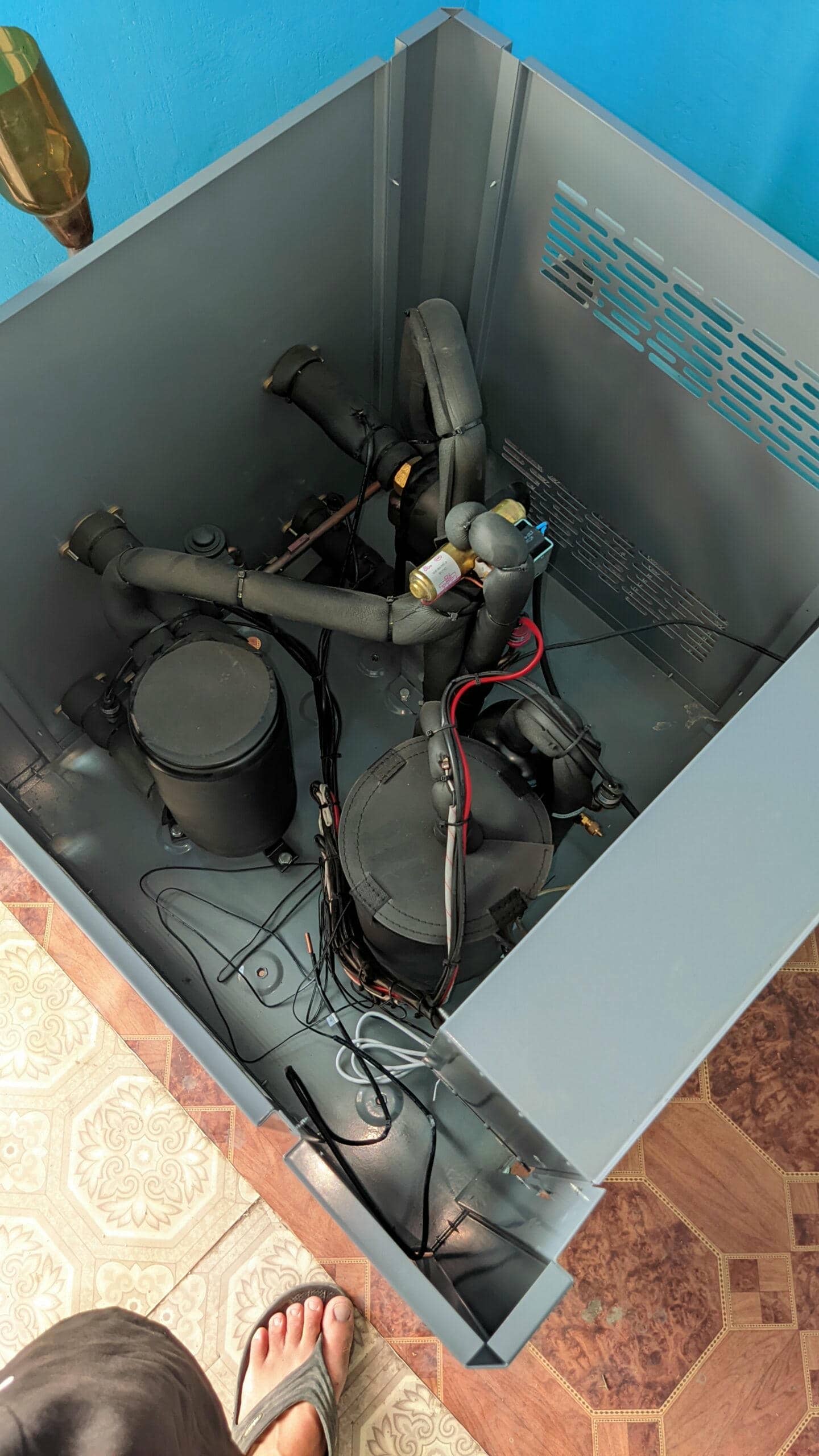

Важливо встановити антивібраційні опори для зменшення впливу роботи компресору та теплообмінника на інші деталі.
Місце обиралось з урахуванням доступності до обслуговування і оптимальної близькості до основних компонентів системи опалення та водопостачання. Важливо було передбачити достатньо простору навколо блоку для вентиляції та зручного доступу до трубопроводів, насосів, клапанів і електричних з’єднань.
Етап 3. Підключення трубопроводів і теплообмінників
Підключення геотермальних труб до теплового насоса здійснюється через спеціальні теплообмінники. Циркуляційний насос забезпечує постійний рух теплоносія між ґрунтом і тепловим насосом, забираючи тепло з ґрунту або віддаючи його назад у разі режиму охолодження.
У системі використовуються теплообмінники для передачі теплової енергії між теплоносіями. Вони дозволяють оптимально використовувати отримане тепло для обігріву приміщень або гарячого водопостачання.
Гідравлічне балансування: При монтажі трубопроводів здійснюється налаштування гідравлічного балансування системи, щоб рівномірно розподіляти тепло по всіх кімнатах і запобігати перегріву або недогріву певних зон.
Теплоізоляція труб
Всі трубопроводи системи обов’язково утеплюються для зменшення тепловтрат. Це дозволяє підтримувати високий рівень ефективності системи та уникнути непотрібного витоку тепла. Особливо важливим є утеплення труб, які проходять через неопалювані приміщення, такі як підвал або технічні кімнати.

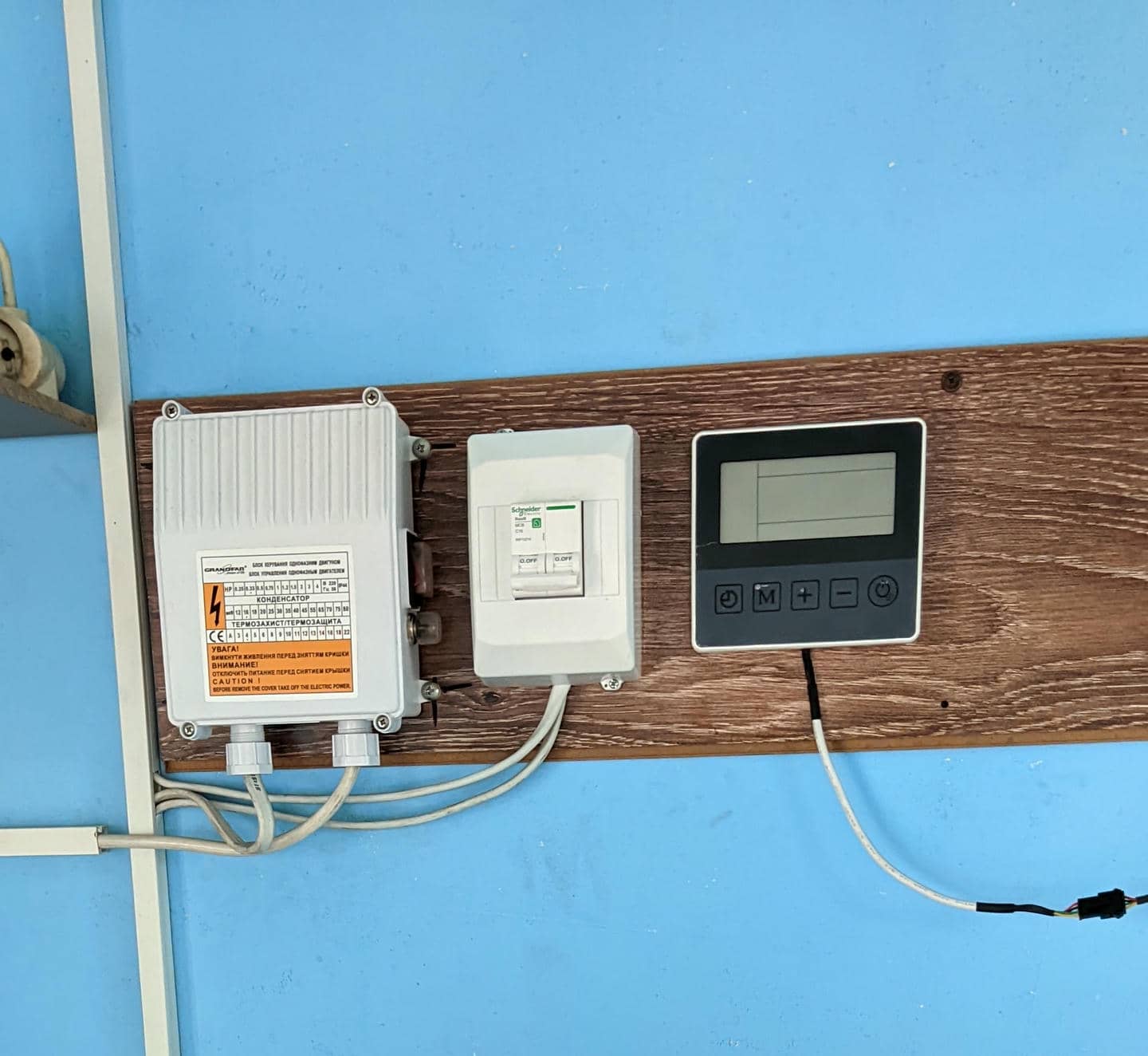

Етап 4. Встановлення контролера для контролю показників системи
Встановлення контролера для моніторингу показників системи опалення є важливим етапом, що дозволяє оптимізувати її роботу та забезпечити комфортні умови. Контролер забезпечує:
Моніторинг температури: Вимірює температуру в приміщенні та зовні, що дозволяє регулювати обігрів.
Керування режимами: Дозволяє налаштовувати різні режими роботи системи, такі як автоматичний, енергозберігаючий чи комфортний.
Візуалізацію даних: Показує показники системи на екрані, що робить їх легкими для сприйняття.
Аналіз ефективності: Збирає дані про енергоспоживання, що допомагає виявити можливості для підвищення ефективності.
Сповіщення про неполадки: Автоматично інформує про будь-які проблеми в системі, що дозволяє своєчасно вжити заходів.
Таким чином, встановлення контролера не лише підвищує ефективність роботи системи опалення, але й забезпечує її надійність та зручність в експлуатації.

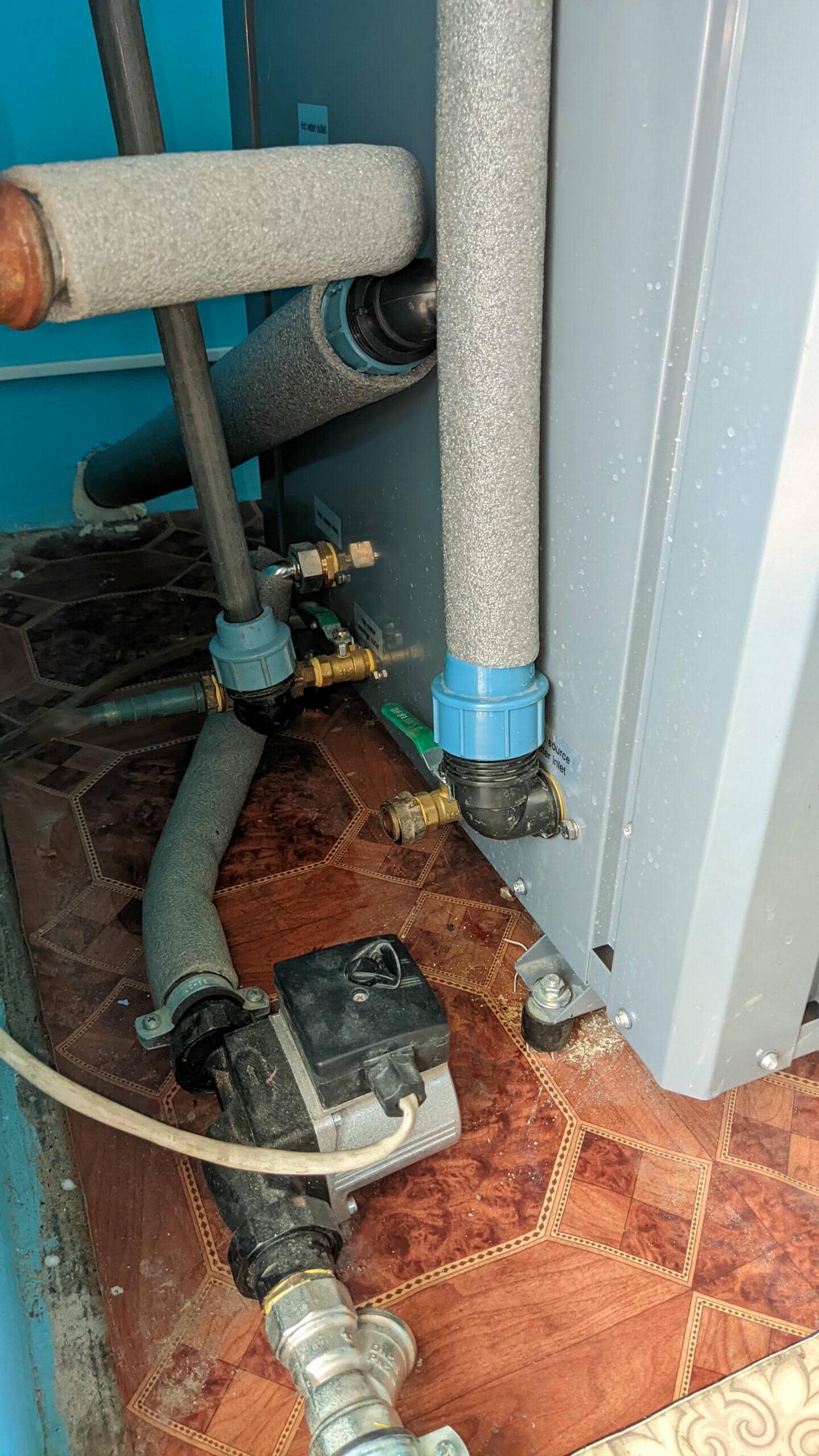

Етап 5 . Встановлення циркуляційного насосу.
Перед початком встановлення необхідно переконатися, що всі компоненти системи підготовлені, а місце для монтажу вибрано оптимально. Циркуляційний насос втановили на подачу теплоносія в системі опалення.
Також важливо переконатися, що система відключена від електромережі, а теплоносій злив з системи, щоб уникнути протікань під час монтажу.
Насос встановили на трубопроводі в горизонтальному положенні для забезпечення правильного функціонування. Важливо залишити достатньо простору для обслуговування та доступу до насоса в майбутньому.
Циркуляційний насос встановлюється в трубопровід за допомогою різьбових з’єднань або фланцевих кріплень. Насос встановили так, щоб його ротор знаходився в горизонтальному положенні, що запобігає утворенню повітряних кишень і забезпечує оптимальну роботу насоса.
Підключення насоса до трубопроводів
Насос встановлюється в трубопровід, і необхідно переконатися, що всі з’єднання герметичні та надійно зафіксовані.

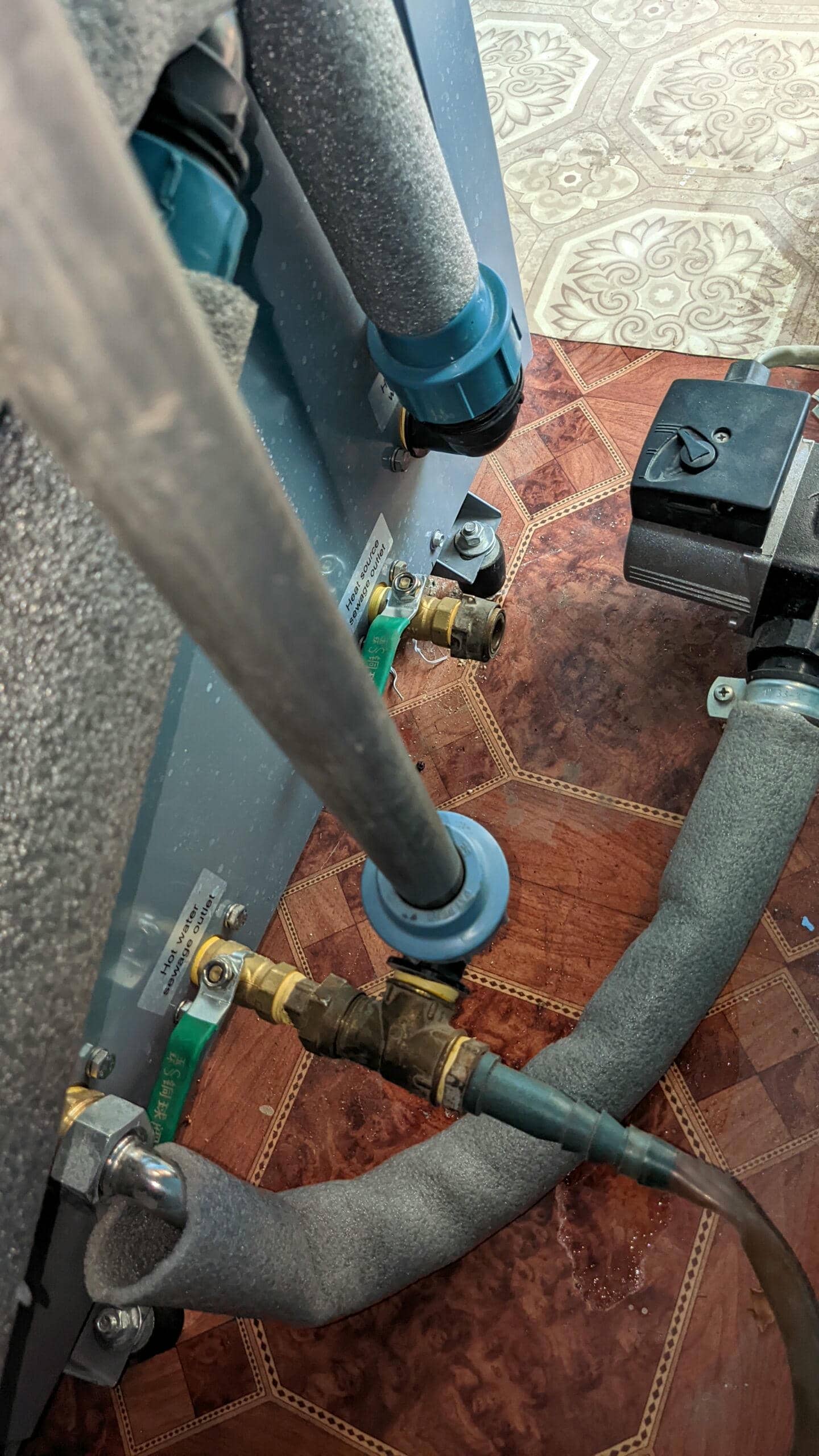

Для зручного обслуговування насоса встановили запірні крани до і після циркуляційного насоса. Це дозволяє легко відключати насос від системи при необхідності його ремонту або заміни без зливу всього теплоносія.
Після монтажу циркуляційного насоса систему знову заповнюють теплоносієм. Обов’язково слід випустити повітря з системи та з насоса для забезпечення безперервної циркуляції рідини та запобігання кавітації.
Етап 6. Підключення стабілізаторів напруги
Для забезпечення стабільної та надійної роботи теплового насосу було встановлено стабілізатори напруги. Це рішення допомагає уникнути потенційних збоїв та пошкоджень, спричинених коливаннями в електромережі.
Теплові насоси чутливі до стрибків та падінь напруги. Стабілізатори забезпечують постійний рівень електроживлення, що дозволяє системі працювати без збоїв.
Регулярні перепади напруги можуть негативно впливати на компоненти насосу, такі як компресор, вентилятор і система управління. Стабілізатори знижують ризик пошкоджень, подовжуючи термін служби обладнання. Стабільна напруга забезпечує оптимальну роботу насоса, що сприяє підвищенню енергоефективності системи та зменшенню споживання електроенергії.
Сучасні теплові насоси мають вбудовані системи управління та інші електронні компоненти, які чутливі до перепадів напруги. Стабілізатори захищають електроніку від виходу з ладу.
Таким чином, встановлення стабілізаторів напруги є важливим кроком для забезпечення надійної та безперебійної роботи теплового насоса у будь-яких умовах.
Особливості та характеристики грунтового (геотермального) теплового насоса Raymer RAY-07WW
Грунтовий тепловий насос Raymer RAY-07WW є сучасним рішенням для опалення приватних будинків. Основні технічні характеристики цього насосу дозволяють йому працювати з високою ефективністю при низьких експлуатаційних витратах.
Потужність та ефективність:
Теплова потужність Raymer RAY-07WW становить 7 кВт, що забезпечує ефективне опалення будинків площею до 80 кв.м. Завдяки інверторній технології насос автоматично регулює свою потужність залежно від потреб у теплі, що дозволяє значно знизити енергоспоживання.
Екологічність:
Raymer RAY-07WW використовує енергію землі, що є відновлюваним джерелом. Це значно знижує викиди CO2 у порівнянні з традиційними газовими чи електричними котлами, роблячи його екологічно чистим рішенням для опалення.
Надійність та довговічність:
Тепловий насос Raymer RAY-07WW виготовлений з високоякісних матеріалів, що забезпечують тривалу експлуатацію. Корпус насоса стійкий до корозії та механічних пошкоджень, а інверторна технологія знижує знос компонентів, що збільшує термін служби системи.
Можливість роботи з ГВП:
Raymer RAY-07WW може використовуватися не тільки для опалення, але й для гарячого водопостачання. Інтеграція з баком непрямого нагріву дозволяє забезпечити будинок гарячою водою у достатній кількості, навіть за високих вимог до її споживання.
Автоматизація роботи:
Тепловий насос оснащений сучасною системою керування, що дозволяє автоматизувати процес опалення та гарячого водопостачання. Система керування дозволяє налаштовувати температуру в різних зонах будинку, забезпечуючи максимальний комфорт для мешканців.
Безпека та надійність:
Розширювальний бак, підключений до системи, забезпечує стабільність тиску, що є важливим аспектом для безпеки та довговічності всієї системи опалення.
Користь для клієнта після встановлення теплового насосу Raymer RAY-07WW:
Після встановлення геотермального теплового насосу, клієнт отримає низку значних переваг:
Суттєва економія на енергоспоживанні:
Геотермальні теплові насоси використовують енергію з ґрунту, що дозволяє отримувати більше тепла за менші витрати електроенергії. Це забезпечує до 75% економії на рахунках за опалення порівняно з традиційними електричними або газовими системами.
Незалежність від газу та коливань цін:
Використовуючи енергію з ґрунту, клієнт стає менш залежним від ринку газу та його цінових коливань. Це створює більш передбачувані та стабільні витрати на опалення у довгостроковій перспективі.
Комфорт у будь-який сезон:
Геотермальний насос забезпечує не тільки опалення взимку, але й ефективне охолодження влітку, створюючи оптимальний мікроклімат у будинку протягом усього року. Також система гарячого водопостачання працює безперебійно та енергоефективно.
Екологічна безпека:
Геотермальні системи використовують відновлювану енергію та значно знижують викиди CO2, що робить їх одним з найбільш екологічних варіантів опалення і кондиціювання будинків.
Довговічність і надійність:
Геотермальні насоси мають тривалий термін експлуатації, оскільки працюють за відсутності зносу через зовнішні кліматичні умови. Це означає, що клієнт може розраховувати на мінімальне технічне обслуговування та стабільну роботу протягом десятиліть.
Підвищення вартості нерухомості:
Інвестування у геотермальний насос підвищує цінність будинку на ринку нерухомості. Енергоефективні рішення є привабливими для потенційних покупців, оскільки вони гарантують низькі експлуатаційні витрати в майбутньому.
Стабільна робота в будь-яких умовах:
Геотермальні системи ефективно працюють при будь-якій температурі на вулиці, оскільки ґрунт на глибині підтримує стабільну температуру. Це дозволяє системі працювати без зниження продуктивності навіть у найхолодніші зимові місяці.
Мінімальний шум та естетика:
На відміну від традиційних систем, геотермальні насоси працюють дуже тихо, а зовнішні компоненти системи приховані під землею, що не порушує естетику двору або будинку.
Автоматизоване управління:
Сучасні геотермальні системи оснащені інтелектуальними контролерами, які дозволяють легко керувати опаленням та охолодженням з будь-якого місця через смартфон або інші пристрої. Це спрощує експлуатацію та дозволяє налаштовувати систему під особисті потреби.
Окупність встановлення:
Завдяки значній економії на енергії, інвестиція у геотермальний насос швидко окуповується. З часом клієнт може отримати повне повернення інвестицій і надалі користуватись майже безкоштовною системою опалення та охолодження.
Таким чином, встановлення геотермального теплового насосу – це рішення, яке не тільки підвищує комфорт та економічну вигоду клієнта, але й сприяє збереженню довкілля та енергетичної незалежності.
