Задача проекта:
Задачей проекта стала замена уже существующей отопительной системы на более экономичную для трехэтажного дома на 150 кв.м. Ранее дом отапливался за счет электрокотла, но отопление такой площади стало слишком дорогим, поэтому владелец начал искать альтернативные источники отопления с такой же мощностью, но с уменьшенным потреблением электроэнергии.
Решение:
Просмотрев данные владельца об утеплении дома, развязку радиаторов на всех этажах, объем теплоносителя в системе и погодные условия местности было принято решение установить тепловой насос Raymer RAY-18DS2-EVI на 18 кВт, который вполне способен покрыть потребность в отоплении заданной площади, а также может обеспечивать горячее водоснабжение и, при необходимости, охлаждение летом. Просчитав расходы, которые будут сопровождаться при использовании теплового насоса, выявлено, что тепловой насос окупится за 4-5 лет, и будет в 4 раза экономичнее электрокотла.
Также, параллельно решено установить бак косвенного нагрева Raymer DHWP 200L для горячего водоснабжения, объема которого хватит для обеспечения хозяйственных нужд семьи.
1. Монтаж наружного блока
Наружный блок теплового насоса установлен со всеми необходимыми условиями для его эффективной работы, которые были полностью учтены.
Блок расположен в открытом месте, что обеспечивает беспрепятственный доступ воздуха для стабильного теплообмена. При выборе места установки особое внимание уделили вентиляции, которая является критически важной для эффективной работы системы. Также были исключены любые возможные препятствия для движения воздуха через теплообменник, чтобы избежать снижения производительности.
Для надежности конструкции блок смонтирован на стальном каркасе, который обеспечивает прочную основу, способную выдержать вес оборудования без риска перекосов или повреждений. Антивибрационные опоры, использованные при монтаже, уменьшают шум и вибрацию во время работы. Это решение не только добавляет комфорта в использовании, но и продлевает срок службы теплового насоса, снижая нагрузку на ключевые компоненты, такие как компрессор и вентилятор.
Результатом является надежная и бесшумная работа наружного блока, что гарантирует стабильный климат в помещении.

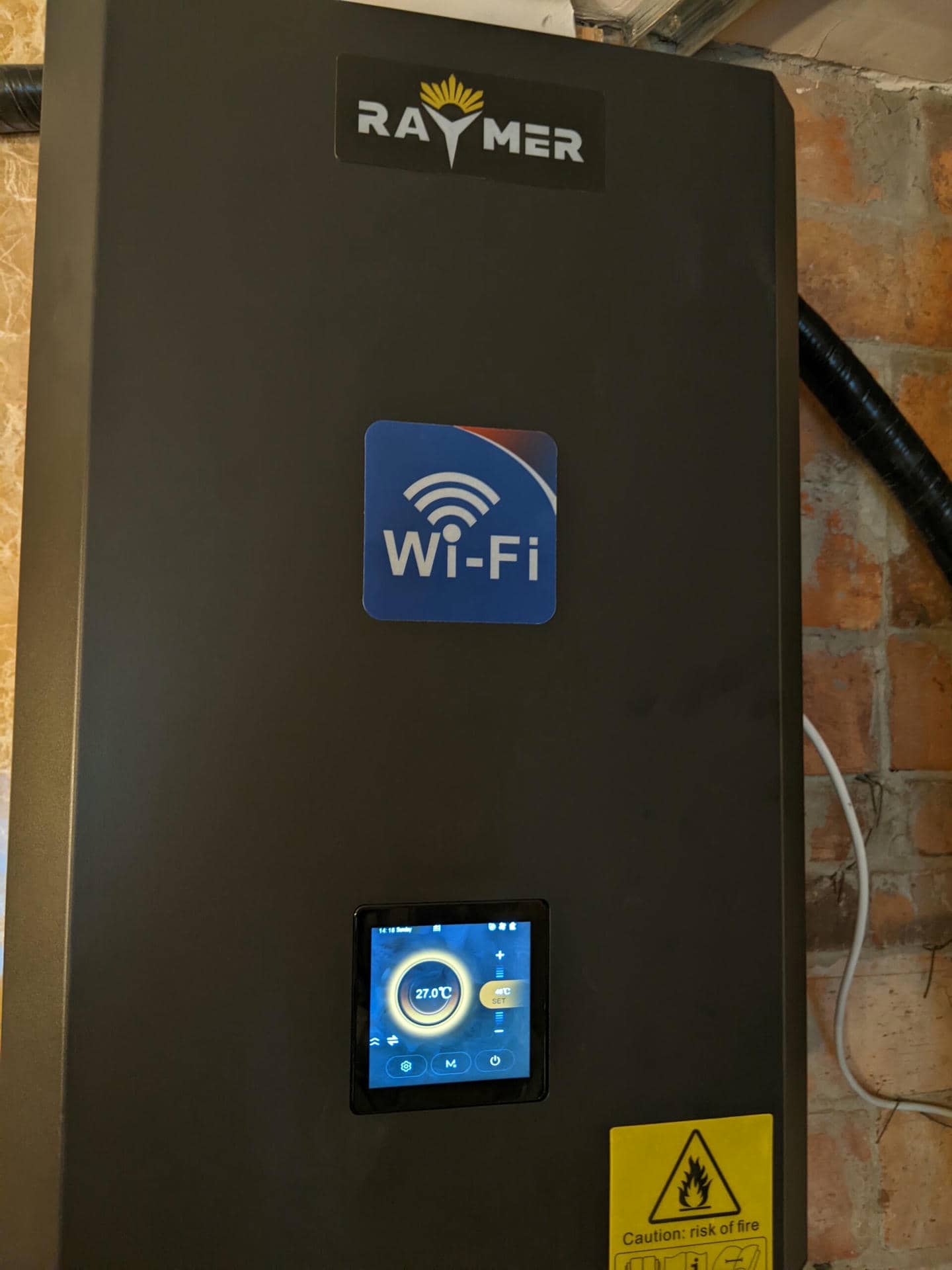

2. Установка внутреннего блока
Гидромодуль теплового насоса был установлен внутри помещения в соответствии с техническими требованиями системы. Для этого выбрали отдельное место, которое обеспечивает легкий доступ для обслуживания оборудования и позволяет оптимально организовать пространство.
Монтаж гидромодуля осуществлен на ровной и прочной поверхности для предотвращения возможных колебаний или перекосов во время работы. Все подключения к системе отопления, горячего водоснабжения и самого теплового насоса выполнены с использованием надежных соединений и качественных материалов, что гарантирует герметичность и длительный срок эксплуатации.
Особое внимание уделили изоляции фреоновой магистрали для минимизации тепловых потерь и защиты системы от возможного конденсата. Гидромодуль подключили к бакам косвенного нагрева и баку-накопителю, электрической сети согласно инструкции, а также проверили правильность работы всех датчиков и автоматики.
После завершения монтажа было проведено тестирование системы, что подтвердило корректную работу гидромодуля в связке с тепловым насосом и другими элементами системы. Благодаря четко спланированному установлению оборудования обеспечено эффективное снабжение тепла, горячей воды и поддержку заданных параметров климата в доме.
3. Обеспечение горячего водоснабжения
Поскольку тепловой насос RAY-18DS2 EVI поддерживает функцию подключения и управления горячим водоснабжением, решение установить бак косвенного нагрева Raymer DHWP 200 стало очевидным выбором. Этот бак, изготовленный из нержавеющей стали, имеет длительный срок службы, а его 20-метровый змеевик обеспечивает высокую эффективность теплопередачи, что позволяет быстро нагревать воду и гарантировать ее постоянное наличие.

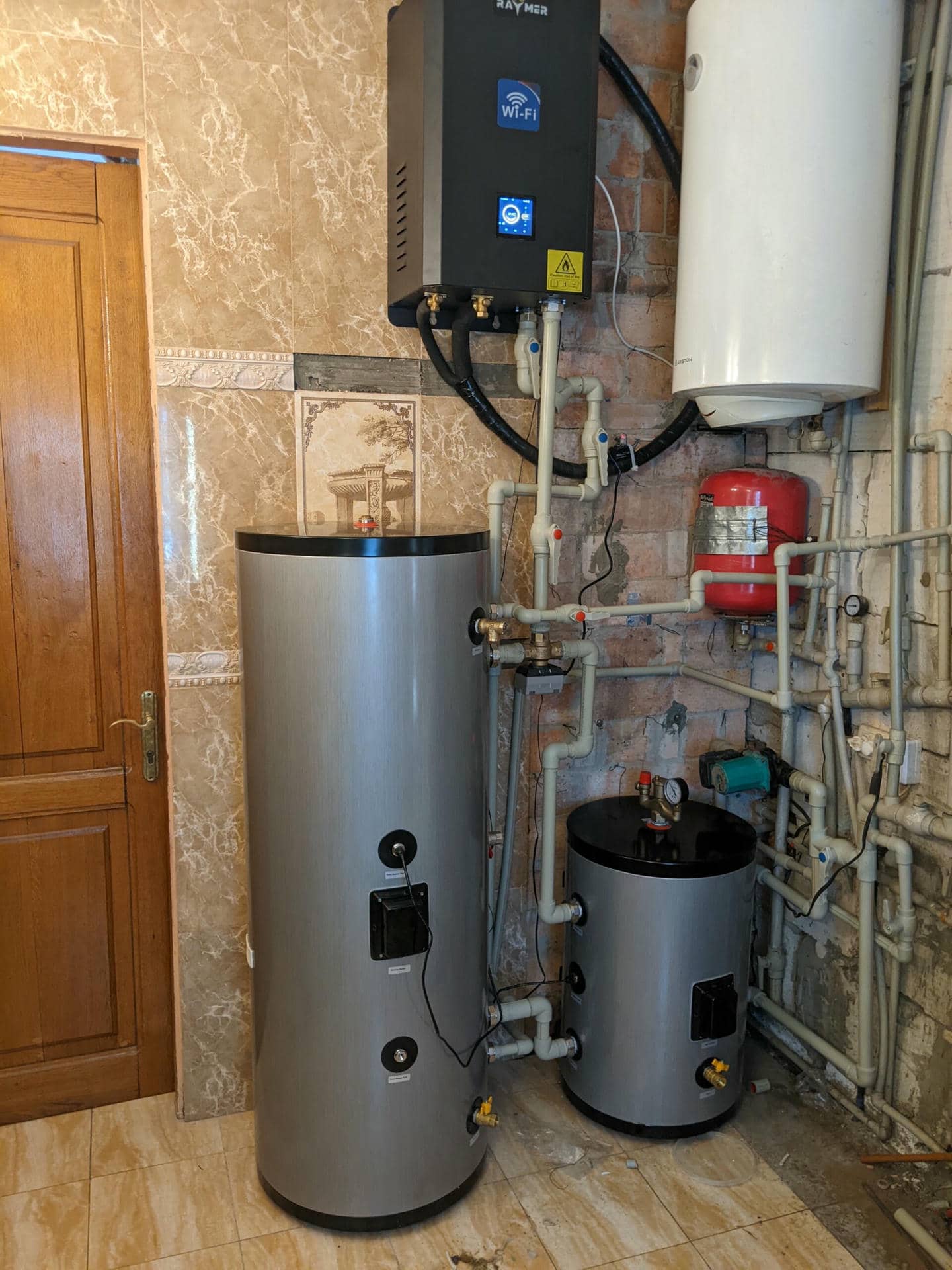

Монтаж бака осуществили на специально подготовленное ровное основание, которое обеспечивает его устойчивость и защищает от вибраций. Бак был подключен к системе с помощью качественных изоляционных трубопроводов, минимизирующих теплопотери. Разместили его на полу рядом с баком-накопителем, благодаря чему удалось компактно организовать все коммуникации и обеспечить легкий доступ для обслуживания.
Особое внимание уделили герметичности соединений и настройке системы, что позволило гарантировать безопасную и надежную работу всего комплекса.
4. Установка бака-накопителя
Бак-накопитель был установлен рядом с гидромодулем и баком косвенного нагрева, чтобы обеспечить бесперебойную циркуляцию теплоносителя с минимальными теплопотерями. Такое расположение позволяет эффективно поддерживать оптимальную температуру в системе отопления и повышает общую производительность теплового насоса.
Основной целью установки бака-накопителя является обеспечение корректной работы теплового насоса в режиме отопления, что приносит значительные преимущества. Среди ключевых функций:
- Запас горячей воды для функции оттаивания, что позволяет насосу работать стабильнее даже при низких температурах.
- Дополнительная экономия электроэнергии в межсезонье, поскольку бак помогает оптимизировать потребление энергии.
- Защита теплообменника от осадка, ведь все загрязнения оседают в баке, а не в самом теплообменнике.
- Роль большой гидрострелки, которая устраняет потребность в смесителе, компенсируя перепады температуры между подачей и обратной циркуляцией, что является критически важным для эффективной работы насоса.
Монтаж бака-накопителя осуществили на ровное прочное основание. Для подключения использовали специализированные изолированные трубы, которые минимизируют теплопотери и обеспечивают герметичность системы. Дополнительно было установлено запорную арматуру для удобства технического обслуживания бака и отвода воздуха из системы.
Отдельно была предусмотрена защита от вибраций и шума, чтобы избежать дополнительных нагрузок на гидромодуль и теплообменник. Такая тщательно продуманная установка бака-накопителя гарантирует долговечность системы и ее стабильную работу даже при высоких нагрузках.
5. Дополнительные компоненты системы
В системе теплового насоса Raymer RAY-18DS2-EVI важную роль играют трехходовой клапан и циркуляционный насос, обеспечивая эффективную работу отопления и горячего водоснабжения.
Трехходовой клапан отвечает за автоматическое управление потоками теплоносителя между различными контурами: отоплением и системой горячего водоснабжения (ГВС). Когда приоритетом является нагрев воды в бойлере, клапан переключает поток теплоносителя к бойлеру, что позволяет максимально эффективно использовать тепло для ГВС. После достижения необходимой температуры в бойлере, клапан возвращает теплоноситель в отопительную систему, поддерживая комфортную температуру в доме. Это обеспечивает слаженную работу системы, позволяя автоматически переключаться между режимами нагрева помещения и нагрева воды.
Циркуляционный насос обеспечивает постоянную циркуляцию теплоносителя по всей системе. Он поддерживает бесперебойное движение теплоносителя через теплообменник теплового насоса и передает тепло к теплому полу. Благодаря непрерывной работе насоса, система равномерно распределяет тепло во всех помещениях дома, поддерживая стабильную температуру и максимальную эффективность теплоснабжения.
Оба компонента, трехходовой клапан и циркуляционный насос, обеспечивают оптимальную работу системы отопления. Они не только автоматизируют процесс переключения между режимами, но и поддерживают постоянную и равномерную подачу тепла, что повышает общую энергоэффективность и комфорт пользования системой теплового насоса.
Преимущества теплового насоса Raymer RAY-18DS2-EVI нового поколения
Тепловой насос Raymer RAY-18DS2-EVI имеет мощность 18 кВт, что делает его идеальным для эффективного обогрева помещений площадью до 150 кв.м. Он обеспечивает значительную экономию электроэнергии до 80% по сравнению с традиционными системами отопления, что позволяет снизить расходы на отопление.
Используя экологически чистую энергию, этот тепловой насос способствует снижению выбросов CO2 и положительно влияет на окружающую среду.
Инверторный компрессор и технология Enhanced Vapor Injection (EVI)
Инверторная технология позволяет регулировать мощность насоса в зависимости от потребности, обеспечивая стабильный и эффективный обогрев помещения. Благодаря технологии Enhanced Vapor Injection (EVI), тепловой насос может работать при низких температурах до -30 °C, что расширяет возможности использования в различных климатических условиях.
Новый черный дизайн для лучшего поглощения тепла
Новый дизайн в черном цвете, как результат новейших разработок и исследований в области теплооборудования для лучшего поглощения тепла из окружающей среды, делает тепловой насос Raymer RAY-18DS2-EVI лучшим выбором среди других отопительных систем.
Черные поверхности менее подвержены видимым загрязнениям, пыли и царапинам по сравнению с белыми или светлыми поверхностями. Это уменьшает потребность в частой очистке и уходе за устройством, что является удобным для пользователей.
Черный цвет имеет лучшую способность к поглощению тепла, что может быть полезно для наружных блоков тепловых насосов в холодное время года. Это помогает избежать обледенения и повышает эффективность работы.
Дистанционное управление
Встроенный модуль Wi-Fi позволяет управлять работой теплового насоса на расстоянии. Где бы вы ни были, вы можете включить/выключить тепловой насос, а также отслеживать его показатели имея доступ к интернету.
Удобство такой функции заключается в том, что будучи даже в поездке, вы можете заблаговременно включить и настроить работу отопления или охлаждения, и наслаждаться комфортной температуры в доме по прибытию, не дожидаясь пока система заработает на полную мощность.
