Задача проекта:
Заказчик обратился с запросом расчета теплового оборудования для замены действующего электрокотла, чтобы значительно снизить расходы на коммунальные платежи. Дом новый, хорошо утепленный площадью 120 м². Но котельная очень маленькая, поэтому задача стояла еще вместить в очень маленьком пространстве.
Решение:
Так, как климат в Киевской области зимой смягчился, однако сохраняются низкие температуры до -20°C, поэтому нужно оборудование, которое хорошо адаптируется к резким колебаниям температур. Было принято решение установить инверторный тепловой насос Raymer RAY-13DS2-EVI нового поколения, который имеет усовершенствованный вентилятор и компрессор, имеющие уменьшенную шумность при работе, и прекрасно работают с системой теплого пола.
Данный тепловой насос имеет высокие показатели энергоэффективности СОР 4,9, что означает, что на 1 кВт потребляемой энергии тепловой насос Raymer RAY-13DS2-EVI отдает 4,9 кВт тепла.
То есть, установив тепловой насос вместо электрокотла заказчик сможет тратить в 4 раза меньше средств на отопление.
Электрокотел решено оставить, как резервный источник питания, в случае остановки теплового насоса для технического обслуживания.
Выполненный объем работ
1. Монтаж наружного блока

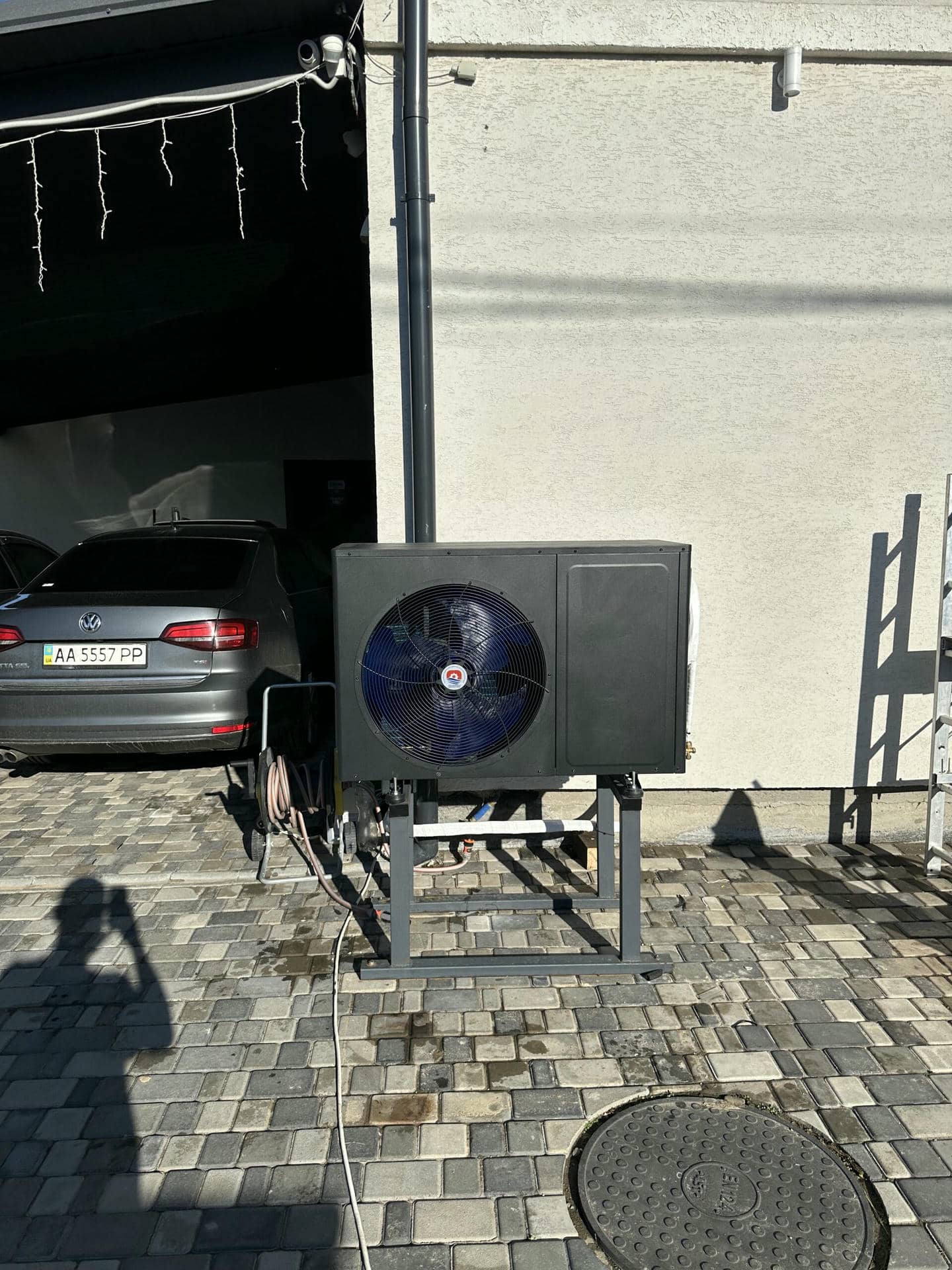

Наружный блок теплового насоса установлен на самостоятельно сваренную подставку и антивибрационные ножки, для уменьшения влияния вибрации от бетонной поверхности при работе компрессора и вентилятора.

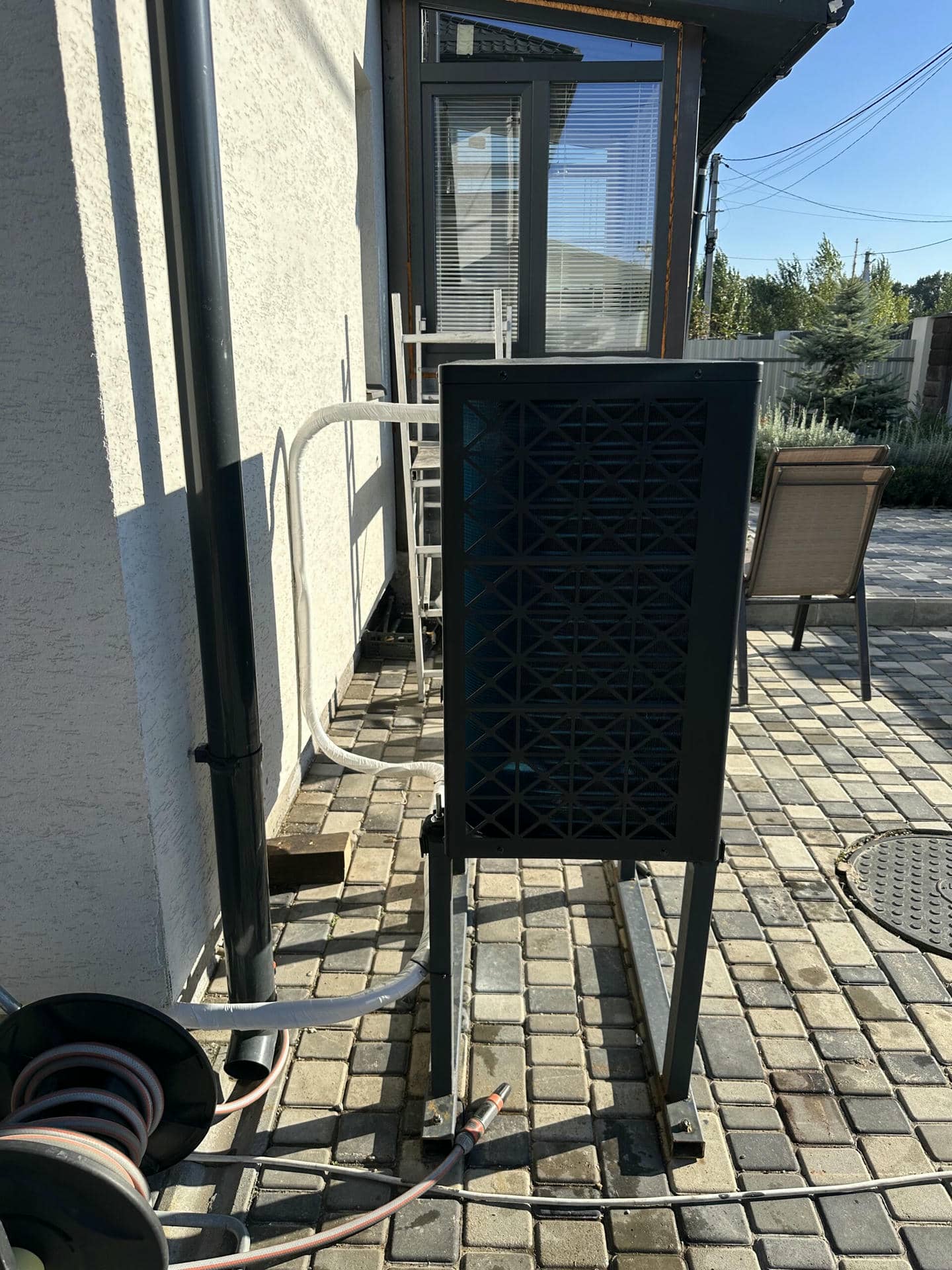

Фреоновая магистраль проложена через стену и заизолирована каучуковой лентой для защиты от внешних повреждений.
Наружный блок важно было установить на открытом воздухе, чтобы наружный блок имел доступ к воздуху, что обеспечивало бы достаточную вентиляцию и не мешало движению воздуха через теплообменник.
2. Монтаж гидромодуля
После монтажа наружного блока важным этапом является установка гидромодуля.
В данном случае его установили в максимальной близости к электрокотлу, из-за ограниченного места в котельной.
Важно было установить блок на прочные кронштейны, чтобы обеспечить устойчивость конструкции и монтажа всей системы.
Фреоновые трубы подключены и заизолированы с учетом всех параметров для сохранения целостности трубы.
3. Подключение буферной емкости
Буферная емкость обеспечивает накопление тепла, снижает частоту включения насоса и помогает поддерживать стабильную температуру в системе.
Для данной системы решено установить буферную емкость Raymer IMP 60, которой будет вполне достаточно для аккумуляции тепла и подачу в радиаторы.
Так, как места в котельной очень мало, буферную емкость решено установить над окном так, чтобы было удобно смонтировать соединения подачи теплоносителя.
Аккумулирующая емкость выполняет роль накопителя теплоносителя и в случае отключения теплового насоса сможет держать тепло еще несколько часов.
4. Настройка контроллера
Контроллер получает данные от различных датчиков, установленных в системе. Датчики измеряют температуру воды на входе и выходе, температуру обратного и выхлопного газа, температуру окружающей среды, а также температуру змеевиков испарителя и конденсатора. Также контролируются показатели давления с помощью датчиков высокого и низкого давления.
На основе данных он регулирует работу компонентов теплового насоса для достижения оптимальной эффективности и поддержания заданных параметров. Это включает контроль температуры воды и воздуха, а также давления в системе.
Система контролирует работу теплового насоса на предмет возможных аварийных ситуаций. При возникновении таких ситуаций, например, перегрева или превышения допустимого давления, контроллер может автоматически выключать отдельные компоненты для предотвращения повреждений.
Контроллер оснащен функцией памяти, которая позволяет сохранять настройки и параметры даже в случае отключения питания. Кроме того, он поддерживает подключение к сети через Tuya WIFI, что позволяет осуществлять дистанционное управление и мониторинг системы.
Контроллер управляет работой водяного насоса, вентилятора, электрических нагревателей и клапанов. В зависимости от режима работы (отопление, охлаждение или подготовка горячей воды), он автоматически включает или выключает эти компоненты, обеспечивая оптимальную работу системы.
Преимущества теплового насоса Raymer RAY-13DS2-EVI нового поколения
Тепловой насос Raymer RAY-13DS2-EVI имеет мощность 13 кВт, что делает его идеальным для эффективного обогрева помещений площадью до 120 кв.м. Он обеспечивает значительную экономию электроэнергии до 80% по сравнению с традиционными системами отопления, что позволяет снизить расходы на отопление.
Используя экологически чистую энергию, этот тепловой насос способствует снижению выбросов CO2 и положительно влияет на окружающую среду.
Инверторный компрессор и технология Enhanced Vapor Injection (EVI)
Инверторная технология позволяет регулировать мощность насоса в зависимости от потребности, обеспечивая стабильный и эффективный обогрев помещения. Благодаря технологии Enhanced Vapor Injection (EVI), тепловой насос может работать при низких температурах до -30 °C, что расширяет возможности использования в различных климатических условиях.
Новый черный дизайн для лучшего поглощения тепла
Новый дизайн в черном цвете, как результат новейших разработок и исследований в области теплооборудования для лучшего поглощения тепла из окружающей среды, делает тепловой насос Raymer RAY-13DS2-EVI лучшим выбором среди других отопительных систем.
Черные поверхности менее подвержены видимым загрязнениям, пыли и царапинам по сравнению с белыми или светлыми поверхностями. Это уменьшает потребность в частой очистке и уходе за устройством, что является удобным для пользователей.
Черный цвет имеет лучшую способность к поглощению тепла, что может быть полезно для наружных блоков тепловых насосов в холодное время года. Это помогает избежать обледенения и повышает эффективность работы.
Дистанционное управление
Встроенный модуль Wi-Fi позволяет управлять работой теплового насоса на расстоянии. Где бы вы ни были, вы можете включить/выключить тепловой насос, а также отслеживать его показатели имея доступ к интернету.
Удобство такой функции заключается в том, что будучи даже в поездке, вы можете заблаговременно включить и настроить работу отопления или охлаждения, и наслаждаться комфортной температуры в доме по прибытию, не дожидаясь пока система заработает на полную мощность.
