Задача
Перед нами стояла задача заменить электрическое отопление в частном доме площадью 200 квадратных метров на более энергоэффективное решение. До момента модернизации система работала на основе электрокотла, который с каждым годом потреблял все больше электроэнергии, что приводило к высоким счетам в зимний период. При этом владелец хотел не только сократить расходы, но и получить автономную, надежную и современную систему с функциями горячего водоснабжения и рециркуляции.
Основные требования клиента:
- существенное снижение затрат на отопление;
- интеграция с существующей системой теплого пола и радиаторами;
- обеспечение горячего водоснабжения с возможностью быстрой подачи теплой воды;
- полностью автоматизированная и тихая в работе система.
Решение
Оптимальным решением стал монтаж инверторного теплового насоса Raymer RAY-15DS2-EVI, который способен эффективно работать даже при низких внешних температурах до -30°C. Благодаря высокому коэффициенту энергоэффективности, данная модель позволяет получить до 4,5 кВт тепла на каждый потребленный киловатт электроэнергии. Это сразу уменьшило расходы на отопление в несколько раз.
Система была реализована по следующему принципу:
Отопление: тепловой насос обеспечивает нагрев воды для теплого пола и радиаторного контура, разделенных через буферную емкость для стабилизации температур.
ГВС: установлен бойлер косвенного нагрева, к которому подключен контур нагрева от теплового насоса, что позволяет получать горячую воду без дополнительных электронагревателей.
Циркуляция: реализована линия рециркуляции горячей воды с насосом, благодаря чему горячая вода доступна почти мгновенно в любой точке дома.
Монтаж включал тщательную подготовку: прокладку фреоновых трасс, установку внешнего блока на специальную основу, герметизацию утепленных трубопроводов, вакуумирование с использованием азота, а также гидравлическое подключение внутреннего блока с учетом всех гидравлических разделителей.
В результате заказчик получил полностью автоматизированную систему отопления, которая эффективно работает в любое время года, обеспечивая тепло, комфорт и значительную экономию средств.
1. Монтаж внешнего блока теплового насоса Raymer RAY-15DS2-EVI
В рамках этого проекта внешний блок теплового насоса был установлен на бетонное основание у фасада дома. Место монтажа подбиралось с учетом нескольких важных факторов: обеспечение свободного доступа воздуха со всех сторон, минимизация уровня шума для жильцов, а также удобство прокладки фреоновых трасс к внутреннему блоку.
Внешний блок был установлен на антивибрационные опоры, которые существенно снижают передачу вибраций на конструкции дома и способствуют более тихой работе оборудования. Расстояние до стены выдержано в соответствии с техническими рекомендациями производителя — для беспрепятственной циркуляции воздуха.
После фиксации блока к нему были подключены фреоновые магистрали, электрический кабель питания и линия управления. Фреонопроводы перед монтажом были тщательно теплоизолированы и герметизированы, чтобы избежать теплопотерь и конденсации. Для предотвращения коррозии — вся медная трасса была обернута специальной защитной фольгой с пенополиэтиленом.
Особое внимание уделили процессу вакуумирования трассы с продувкой азотом, что гарантирует чистоту внутренней полости магистралей и позволяет избежать попадания влаги, которая негативно влияет на работу компрессора.
В целом, наружный блок установлен с соблюдением всех норм и требований, что обеспечивает его эффективную и надежную работу даже в сложных погодных условиях.

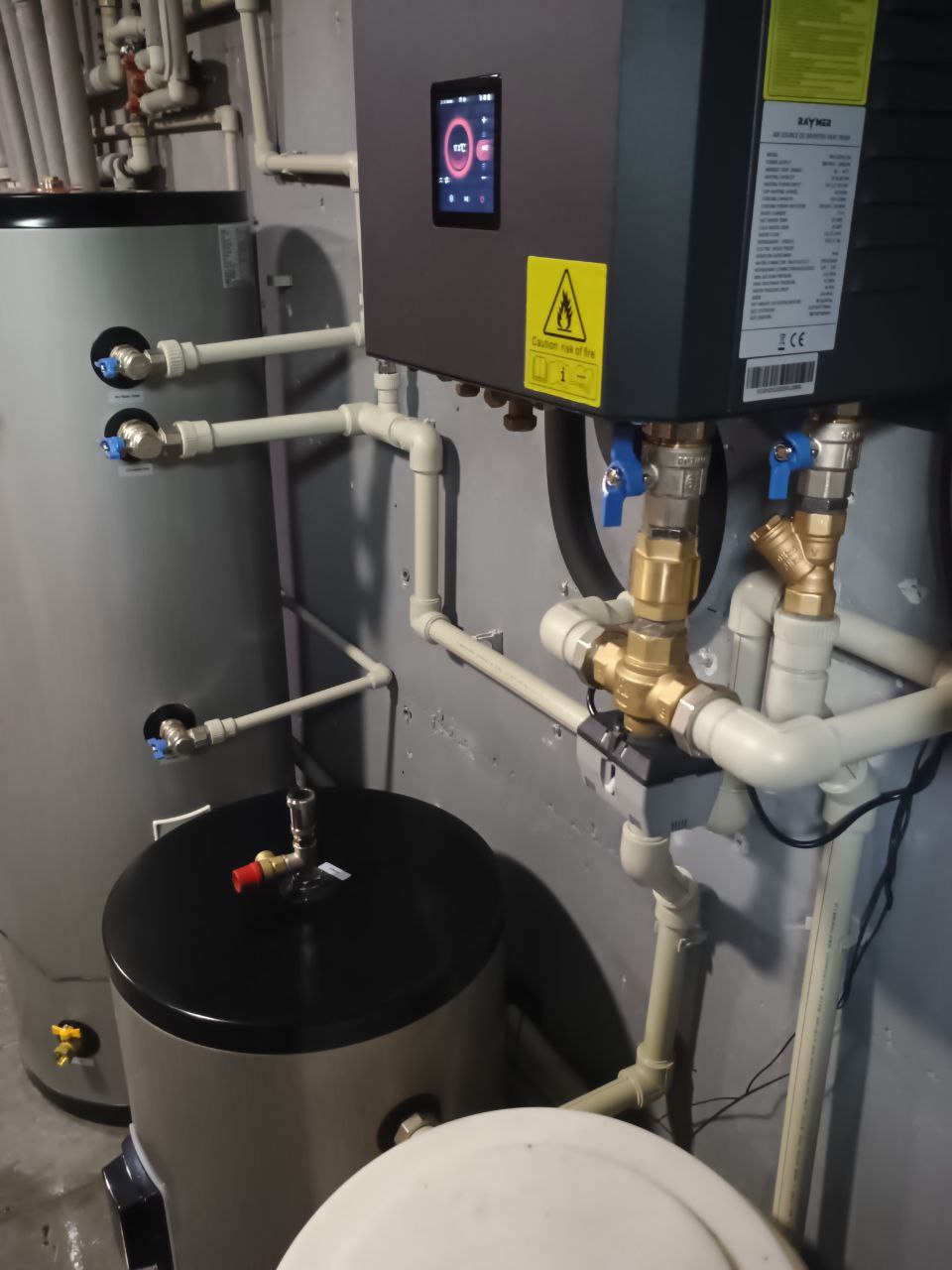

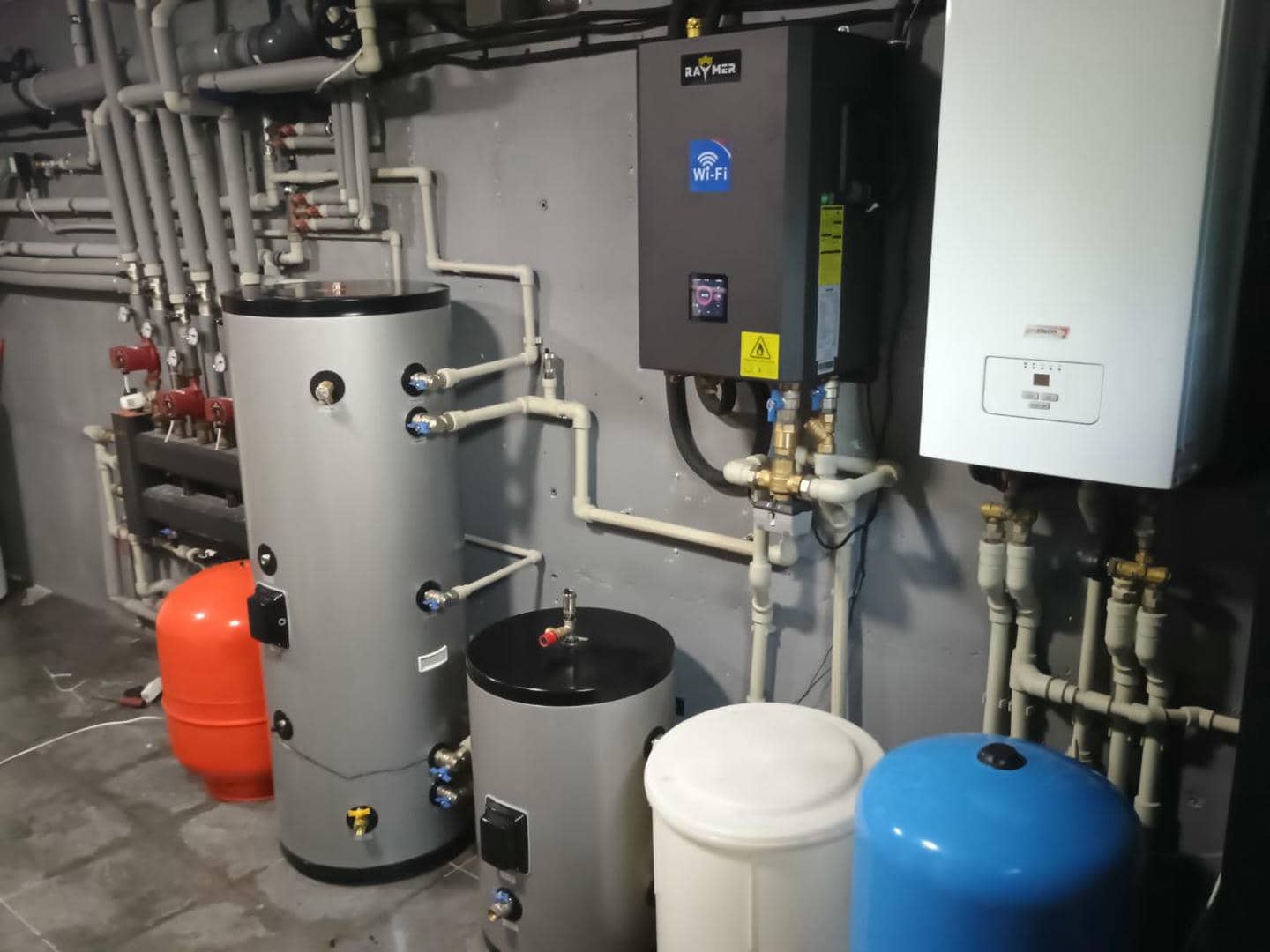

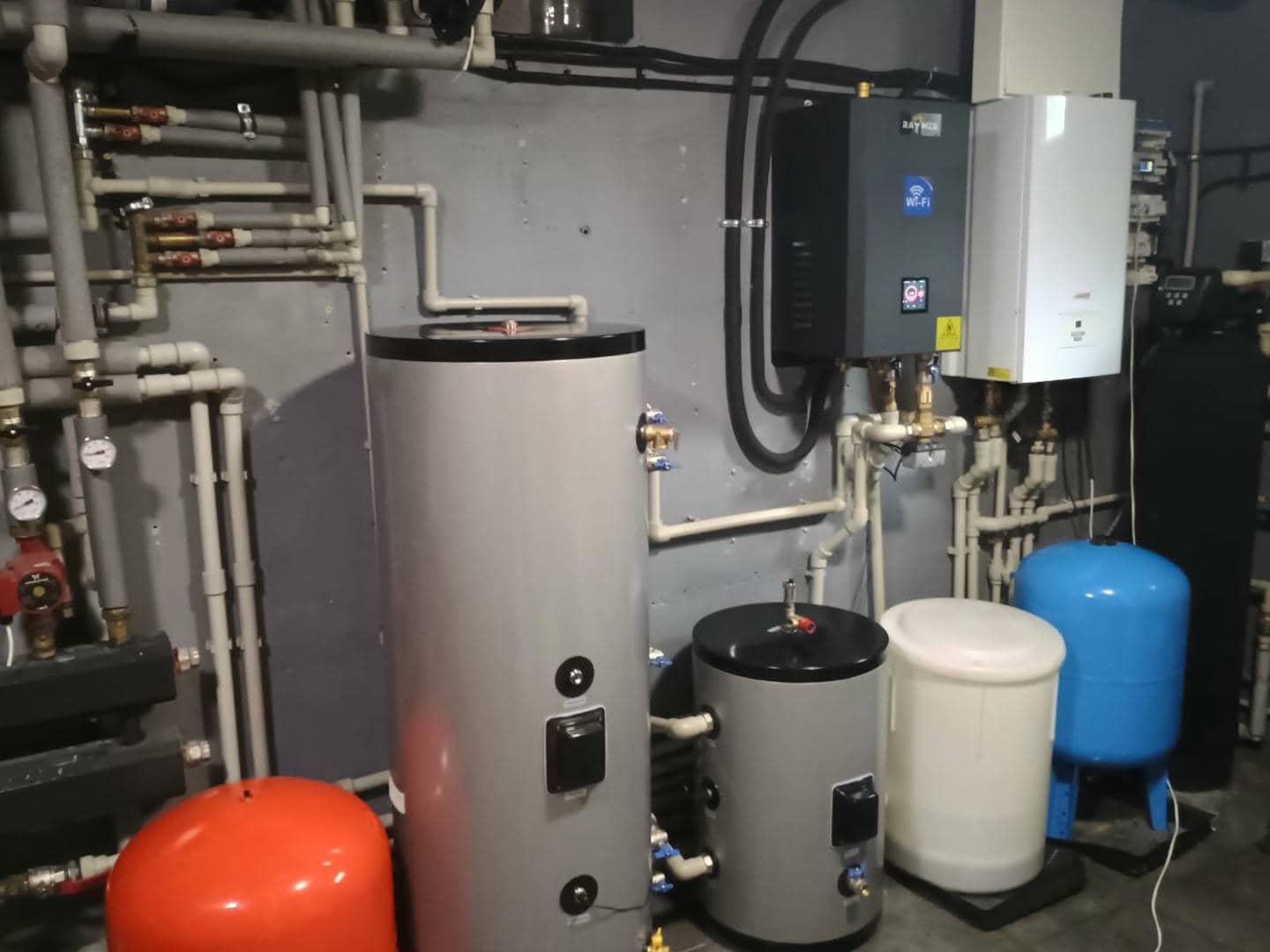

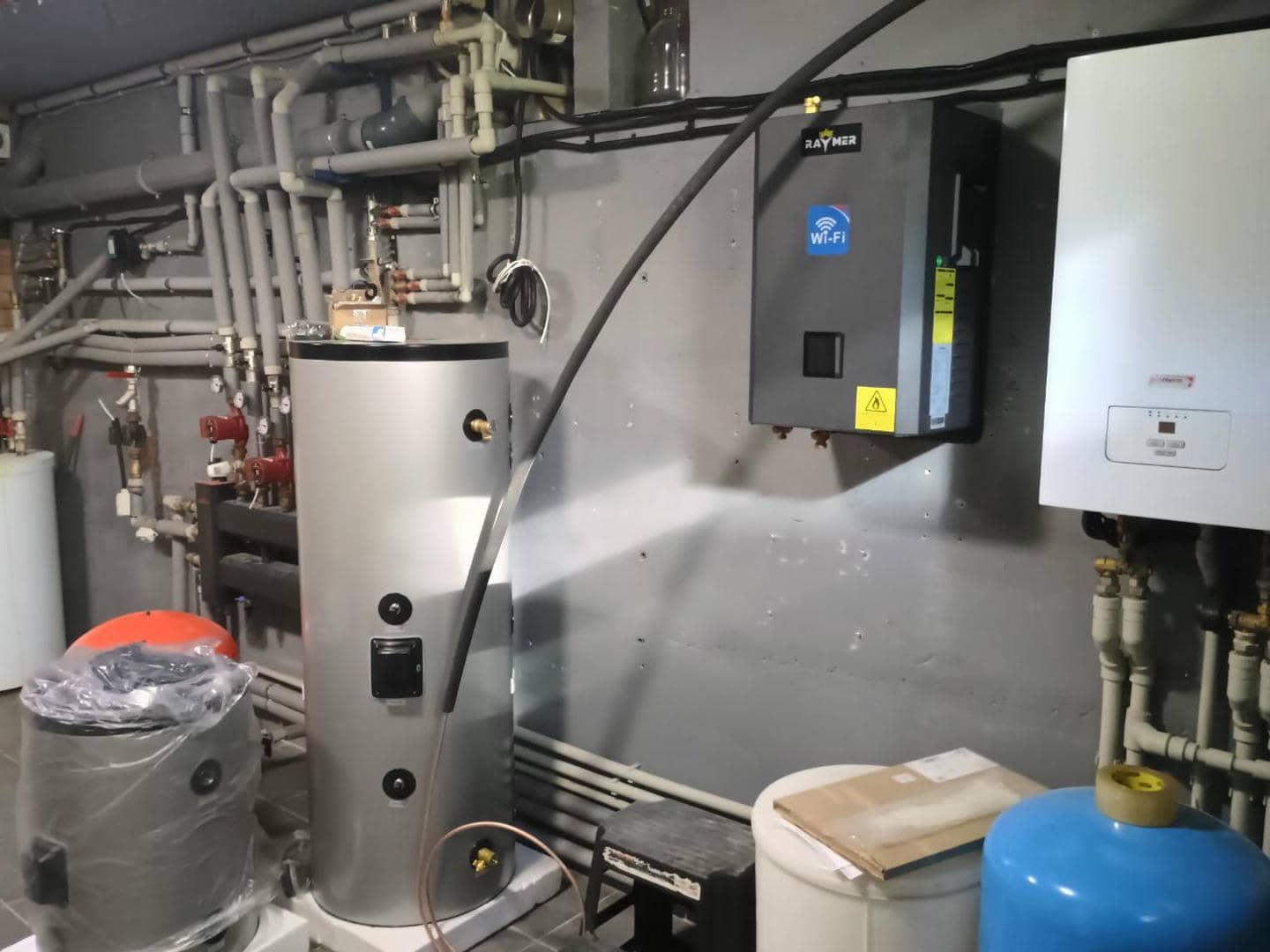

2. Монтаж гидромодуля рядом с электрокотлом
В этом проекте гидромодуль теплового насоса Raymer RAY-15DS2-EVI был установлен в техническом помещении рядом с уже имеющимся электрокотлом. Такое расположение выбрано не случайно — это позволило рационально использовать существующую обвязку системы отопления, а также упростить подключение к гидравлическому контуру.
Гидромодуль закреплен на стене с соблюдением требований по расстоянию до смежного оборудования — для свободного доступа при обслуживании. Фреоновая магистраль соединяет гидромодуль с внешним блоком, а гидравлическое подключение выполнено непосредственно к системе подачи и обратного хода теплоносителя. Вход и выход воды изолированы теплоизоляционным материалом для минимизации теплопотерь.
Подключение осуществлялось через буферную емкость, выполняющую функцию гидравлического разделителя, обеспечивая стабильную работу системы при переменных нагрузках. Наряду с гидромодулем также сохранен электрокотел — он может быть задействован как резервный источник тепла, например, в случае пиковых нагрузок или технического обслуживания теплового насоса.
Общая компоновка оборудования является максимально компактной, удобной для пользования и позволяет обеспечить непрерывную работу системы отопления с высоким уровнем энергоэффективности.

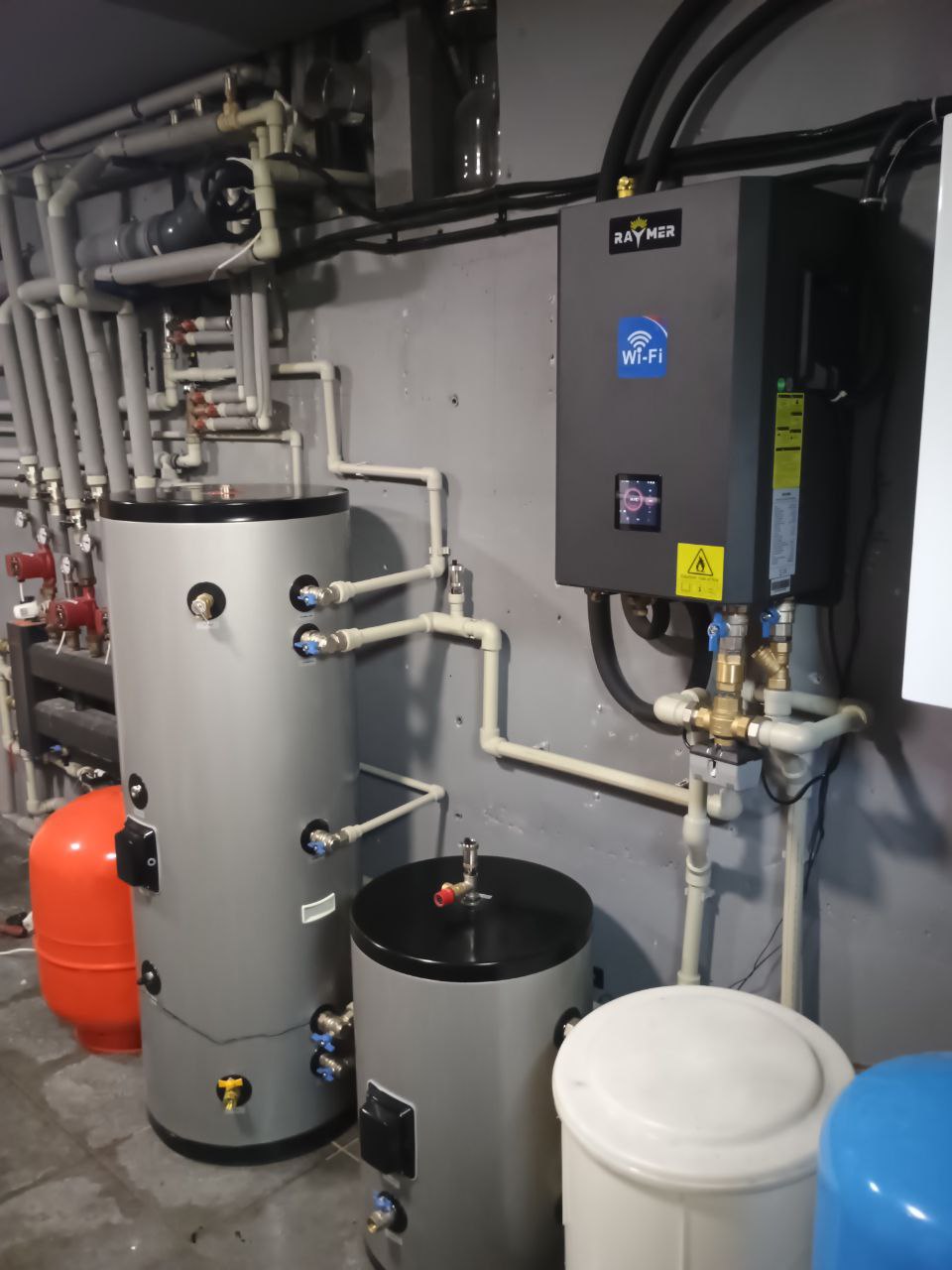

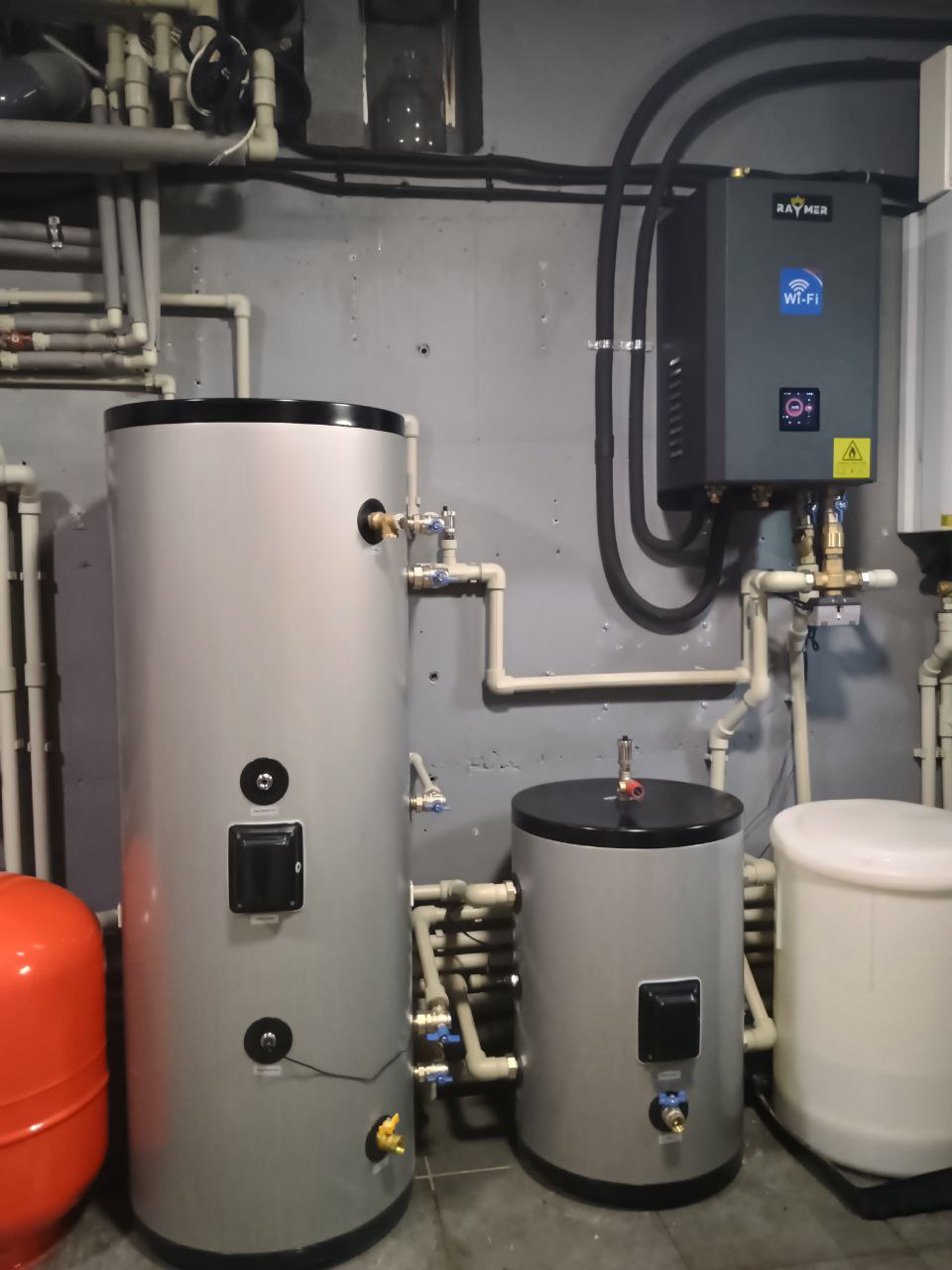

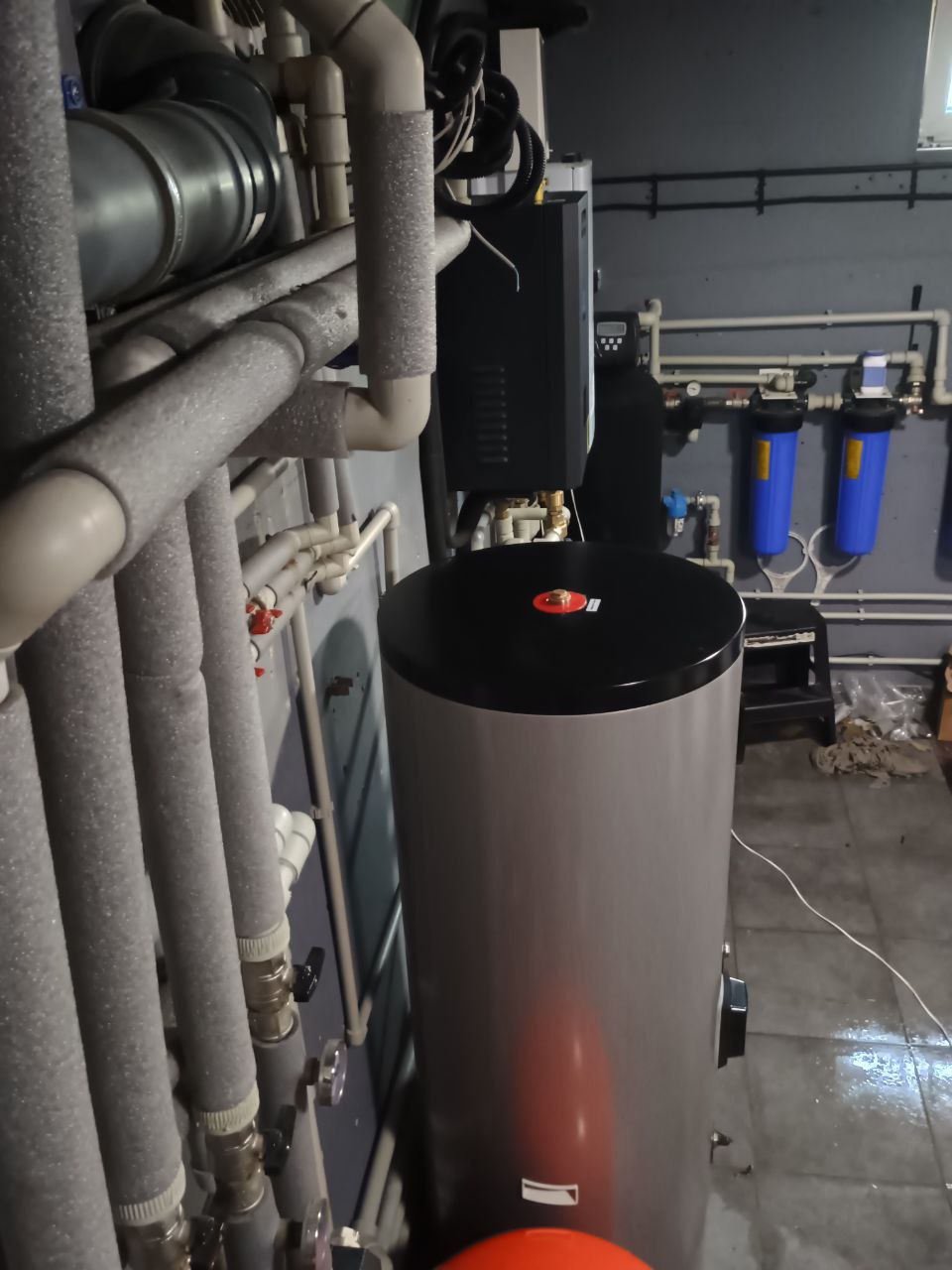

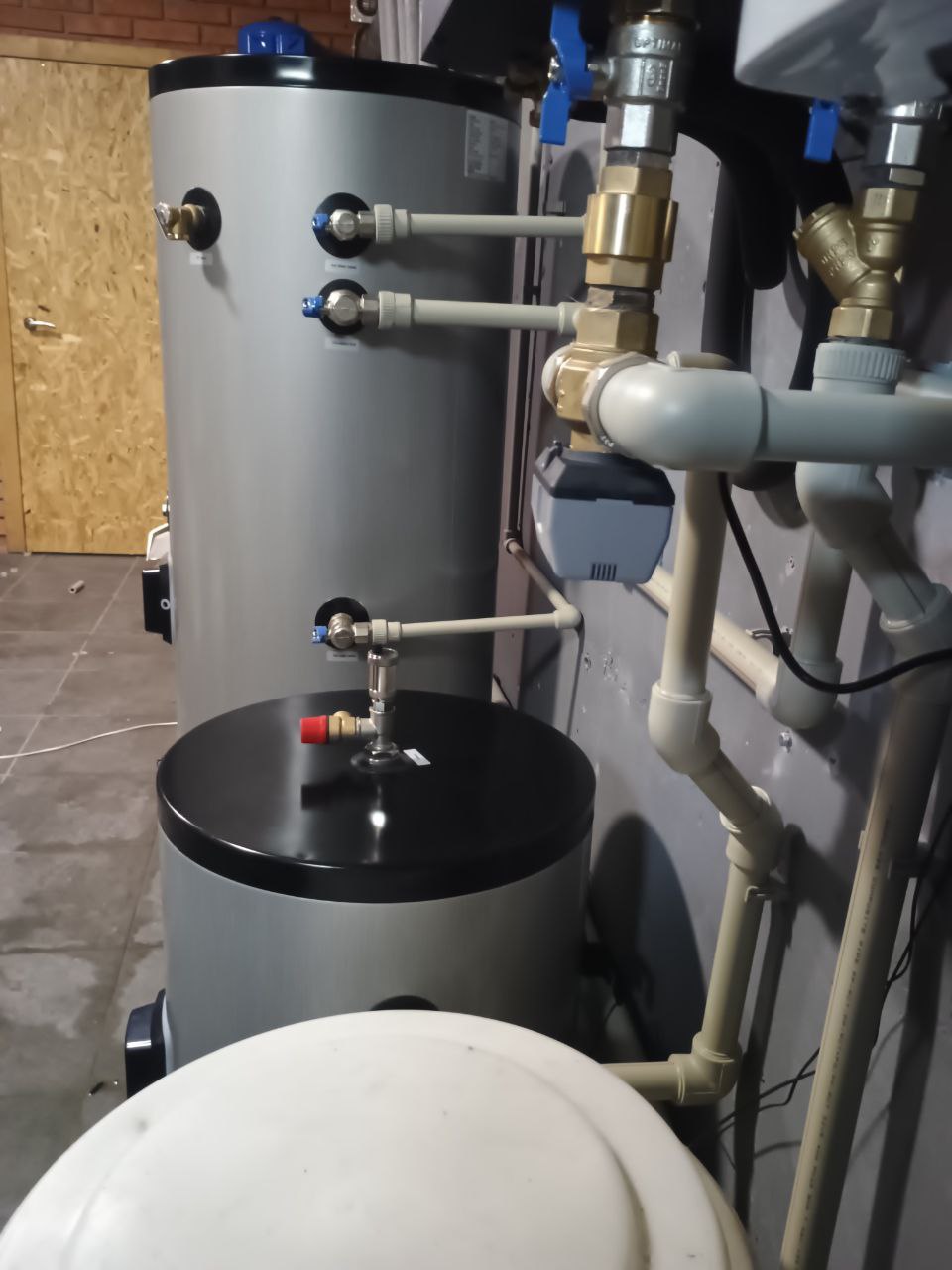

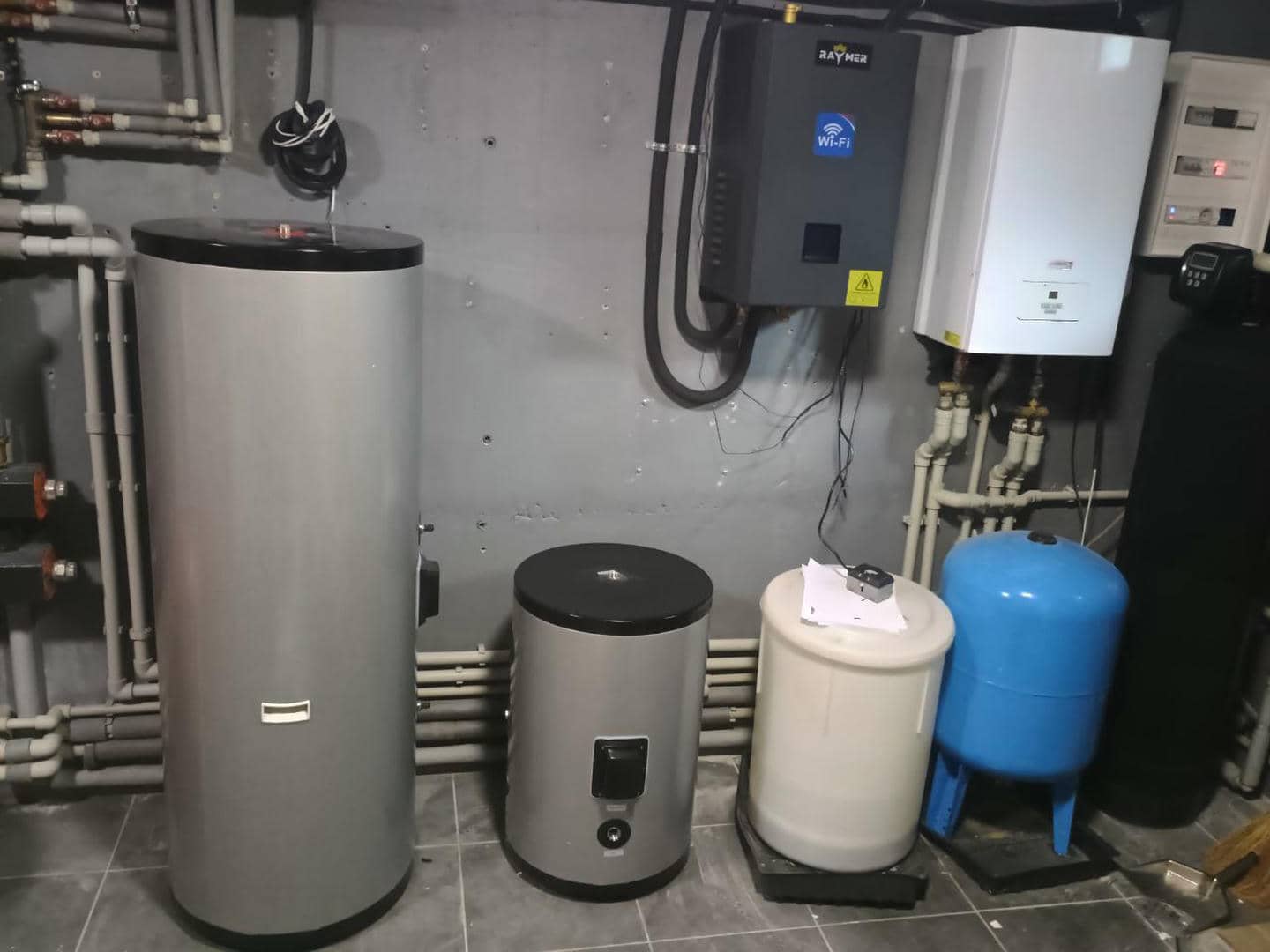

3. Установка бака ГВС и бака-накопителя
В данном проекте реализована продуманная и эффективная система на базе теплового насоса Raymer RAY-15DS2-EVI с подключением буферной емкости и бака горячего водоснабжения (ГВС).
Буферная емкость Raymer IMP 60, расположенная справа на фото, выполняет функцию гидравлического аккумулятора и стабилизатора системы. Она соединена с гидромодулем теплового насоса трубопроводами подачи и обратки, что обеспечивает накопление тепла и устраняет гидравлические разрывы между насосом и потребителями. Благодаря этому система работает равномерно даже при переменной тепловой нагрузке (например, когда теплый пол работает в режиме низкой температуры).
Бак ГВС Raymer DWHP 150, расположенный перед буферной емкостью, отвечает за подготовку горячей воды для бытовых нужд. Его подключение организовано через трехходовой клапан, который управляет направлением потока теплоносителя: в моменты, когда есть потребность в нагреве воды для ГВС, клапан переключает поток из буферной емкости на теплообменник бойлера. После достижения заданной температуры или завершения ГВС-цикла, клапан снова направляет теплоноситель в буферную емкость.
Такая схема позволяет гибко управлять приоритетом: сначала система удовлетворяет потребность в горячей воде, а затем переходит к поддержанию отопления. Кроме того, на трубопроводах установлены запорная арматура, циркуляционные насосы и датчики температуры, которые позволяют точно контролировать процесс и минимизировать потери энергии.
Благодаря грамотной зонировке и четкому разведению трубопроводов монтаж выглядит компактно и организованно, что упрощает обслуживание и дальнейшую эксплуатацию.

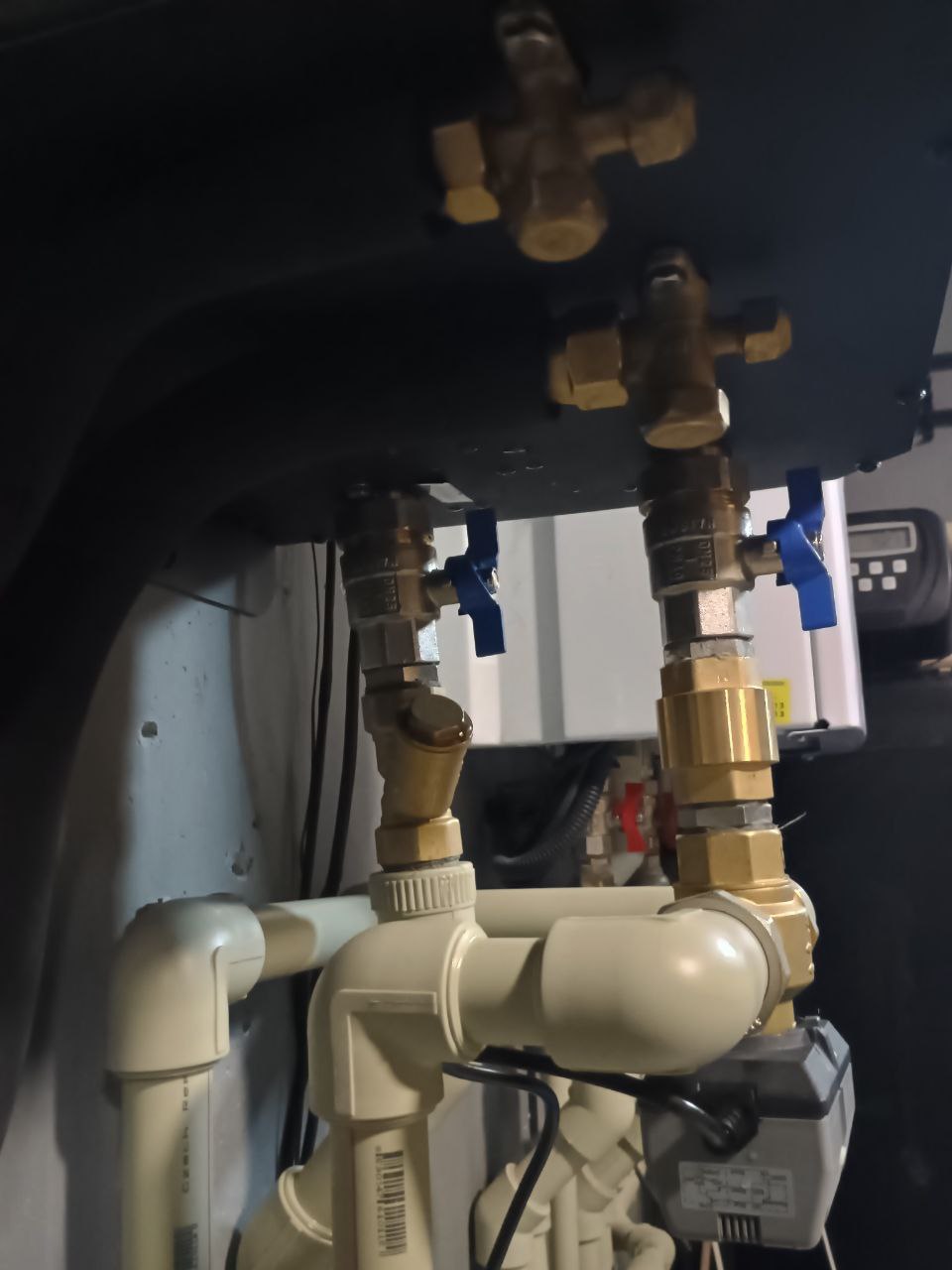

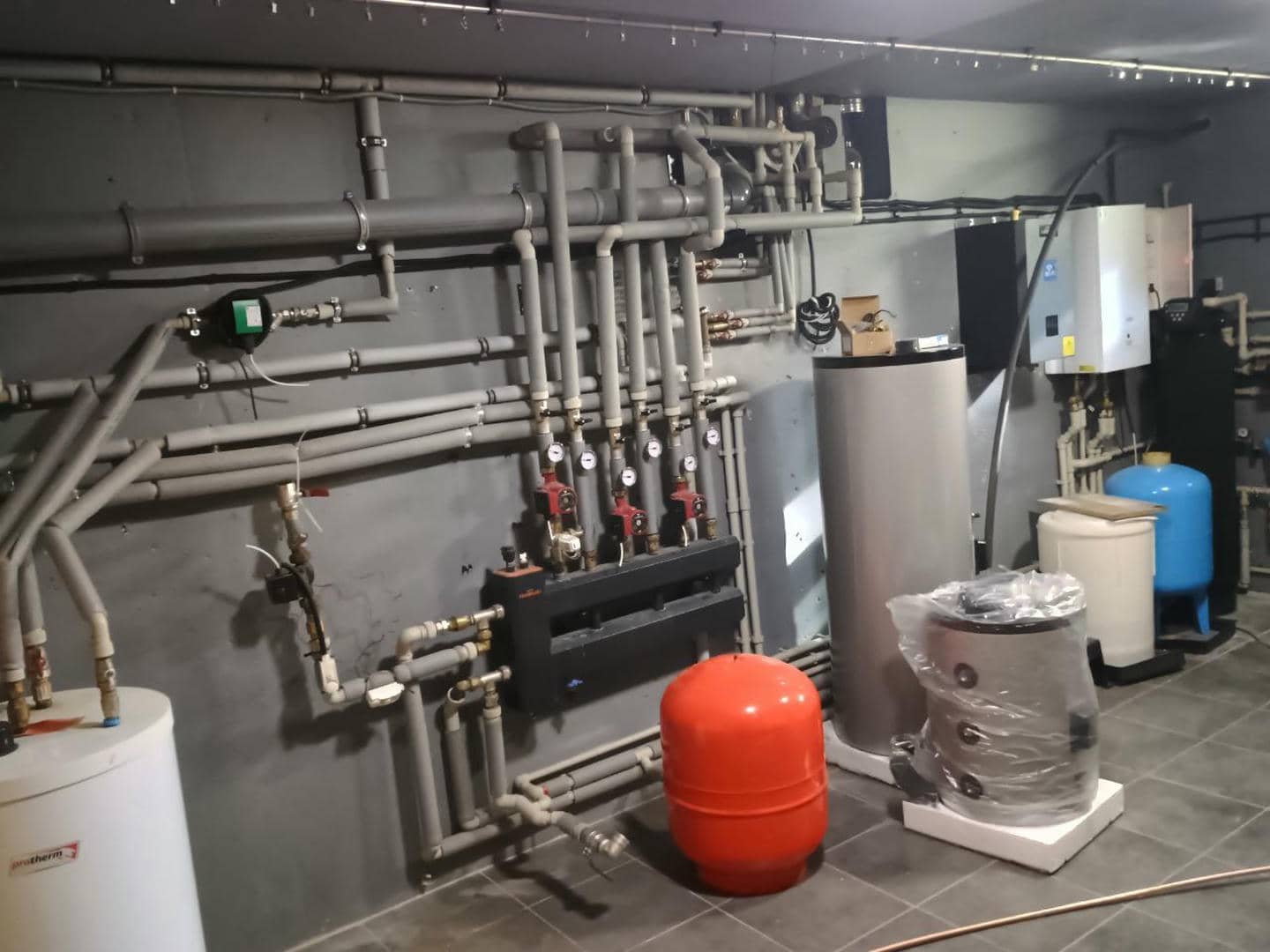

4. Монтаж гидравлического узла
В этом проекте важную роль играет гидравлический узел, который выполняет функцию связующего звена между тепловым насосом Raymer RAY-15DS2-EVI, буферной емкостью, системой отопления и горячего водоснабжения. Его основная задача — обеспечить стабильное распределение теплоносителя, поддержание необходимого давления в системе, а также защиту элементов оборудования от гидроударов или перепадов давления.

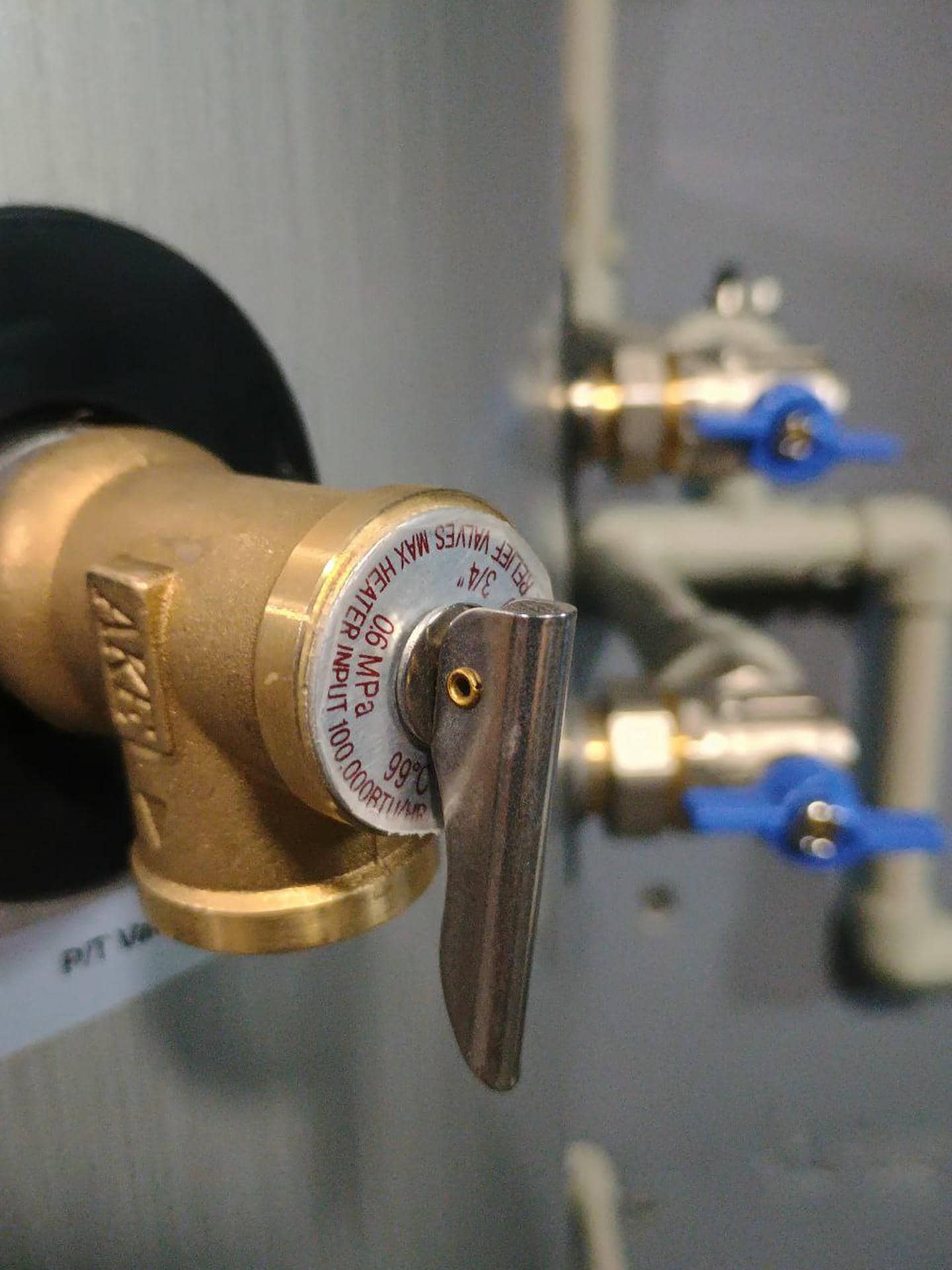

Гидравлический узел состоит из специального гидравлического разделителя (гидрострелки), в который входят подающие и обратные трубопроводы от теплового насоса, буфера и потребителей тепла (радиаторы, теплый пол, бойлер ГВС). К узлу подключено несколько циркуляционных насосов, которые отвечают за циркуляцию теплоносителя в различных ветвях системы. Также установлены развоздушители, запорная арматура, группа безопасности, манометры и расширительный бак, которые помогают поддерживать давление в системе на оптимальном уровне и контролировать ее работу.
Гидравлический узел позволяет тепловому насосу работать в наиболее благоприятных условиях — без перегрузок и температурных колебаний. Благодаря ему система работает эффективно, надежно и слаженно, а все компоненты не подвергаются чрезмерной нагрузке, что положительно влияет на их ресурс и энергоэффективность всей системы в целом.
Зачем нужна эта система?
В больших домах или домах с удаленными санузлами бывает так, что горячая вода доходит до крана только через 20–30 секунд после открытия. Это — потеря комфорта, воды и денег. Установка этого циркуляционного узла обеспечивает постоянную циркуляцию теплой воды в системе, поэтому она всегда есть в трубах рядом с точками потребления.
Как работает?
- Насос втягивает охлажденную воду, которая осталась в трубах после последнего использования, обратно в бойлер.
- Бойлер подогревает ее снова до заданной температуры.
- В момент открытия крана горячая вода уже есть в трубе, и вам не нужно ждать.
